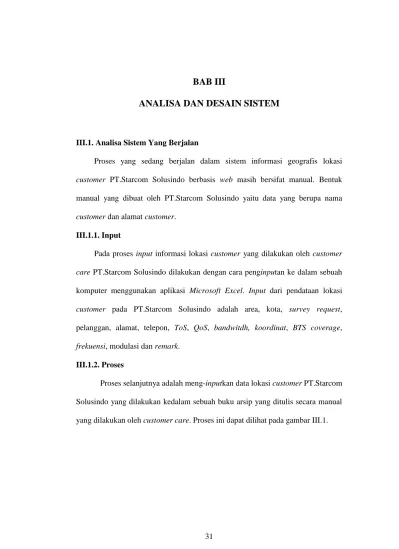

31 III.1. Analisa Sistem Yang Berjalan
Proses yang sedang berjalan dalam sistem informasi geografis lokasi
customer PT.Starcom Solusindo berbasis web masih bersifat manual. Bentuk
manual yang dibuat oleh PT.Starcom Solusindo yaitu data yang berupa nama
customer dan alamat customer.
III.1.1. Input
Pada proses input informasi lokasi customer yang dilakukan oleh customer
care PT.Starcom Solusindo dilakukan dengan cara penginputan ke dalam sebuah
komputer menggunakan aplikasi Microsoft Excel. Input dari pendataan lokasi
customer pada PT.Starcom Solusindo adalah area, kota, survey request,
pelanggan, alamat, telepon, ToS, QoS, bandwitdh, koordinat, BTS coverage,
frekuensi, modulasi dan remark.
III.1.2. Proses
Proses selanjutnya adalah meng-inputkan data lokasi customer PT.Starcom Solusindo yang dilakukan kedalam sebuah buku arsip yang ditulis secara manual yang dilakukan oleh customer care. Proses ini dapat dilihat pada gambar III.1.
User Customer Care
Gambar III.1. Flow Of Document Proses Pendataan lokasi customer PT.Starcom Solusindo
III.1.3 Output
Hasil dari input-an data customer ini akan menghasilkan output berupa data lokasi customer PT.Starcom Solusindo yang ada di kota Medan dalam bentuk arsip yang dapat dilihat pada gambar III.2.
Data customer Data customer
Input Data customer
Data customer Info lokasi
Gambar III.2. Daftar Customer PT.Starcom Solusindo
III.2. Evaluasi Sistem yang berjalan
Dari hasil analisis sistem yang sedang berjalan tersebut terdapat kelemahan sistem yaitu hasil pendataan yang disimpan ke dalam arsip dan ini sangat tidak efektif nantinya dalam hal melakukan pencarian data customer yang akan memakan waktu dan belum lagi data yang hilang. Dari evaluasi sistem diatas maka penulis perlu merancang sebuah sistem informasi geografis lokasi customer PT.Starcom Solusindo dikota Medan berbasis web. Dimana kerja sistem ini akan menampilkan informasi lokasi customer PT.Starcom Solusindo kedalam peta kota Medan, sehingga berguna bagi PT.Starcom Solusindo sendiri yang nanti masyarakat luas juga akan lebih mengetahui dan mencari lokasi customer yang ada dikota Medan.
III.3. Desain Sistem
Aplikasi sistem informasi geografis lokasi customer PT.Starcom Solusindo berbasis web menyajikan informasi data spasial dan non spasial tentang lokasi
customer kepada penggunanya. Informasi data spasial direpresentasikan dalam
bentuk grafis, sedangkan informasi atribut dari spasial direpresentasikan dalam bentuk tabel. Diagram berikut menjelaskan tentang alur dari pembuatan sistem aplikasi ini dengan tahapan: Peta yang dibutuhkan di input ke komputer, kemudian data-data spasial dan nonspasial yang sudah diolah di dalam area peta menghasilkan tampilan sistem informasi geografis yang dapat dikomunikasikan kepada pengguna.
III.3.1. Desain Sistem Secara Global
Pada tahap ini penulis melakukan perancangan dengan menggunakan alat perancangan sistem yaitu UML, di sini penulis hanya membuat 4 diagram, yaitu
Use case Diagram, Class Diagram, Sequence Diagram dan Activity Diagram.
III.3.1.1. Use Case Diagram
Perancangan dimulai dari identifikasi aktor dan bagaimana hubungan antara aktor dan use case di dalam sistem. Perancangan Use Case Diagram dapat di lihat pada gambar III.3.
Gambar III.3. Use Case Diagram Sistem Informasi Geografis Lokasi
Customer PT.Starcom Solusindo
III.3.1.2. Class Diagram
Class adalah sebuah spesifikasi yang akan menghasilkan sebuah objek dan
merupakan inti dari pengembangan dan desain berorientasi objek. Class menggambarkan keadaan (atribut/properti) suatu sistem, sekaligus menawarkan layanan untuk memanipulasi keadaan tersebut (metoda/fungsi).
Gambar III.4. Class Diagram Sistem Informasi Geografis Lokasi Customer
III.3.1.3. Sequence Diagram
Pada sistem ini, admin mempunyai hak untuk mengelola data customer dan titik-titik lokasi pada peta. Dibutuhkan username dan password untuk masuk ke dalam halaman admin dikarenakan semua hak akses dapat dilakukan pada halaman admin.
1. Sequence Diagram Login
Pada sequence diagram ini alur kerja admin login ke dalam sistem informasi geografis lokasi customer PT.Starcom Solusindo.
Gambar III.5. Sequence Diagram Login
Tabel_user +userid: tinyint +username: varchar +password: varchar +userdesc: varchar 1..* 1..n * 1..n Tabel_data +customer_id:int +cust_name:varchar +lat:double +lng:double +cust_address:varchar +desc:text +date_added:datetime +tambah() +simpan() +edit() +hapus() Tabel_peta +peta_id:tinyint +nama_peta:varchar +lokasi:varchar +input() +simpan() Tabel_page +page_id +page_title +page_content +edit() * 1..n
2. Sequence Diagram Home
Pada sequence diagram ini adalah menu admin untuk mengelola data
home pada sistem dapat dilihat pada gambar III.6.
Gambar III.6. Sequence Diagram Home 3. Sequence Diagram Page
Pada sequence diagram ini adalah menu admin untuk mengelola
database pada sistem dapat dilihat pada gambar III.7.
Gambar III.7. Sequence Diagram Page 4. Sequence Diagram About
Pada sequence diagram ini adalah menu pengguna melihat untuk melihat tentang pembuat sistem dapat di lihat pada gambar III.8.
Gambar III.8. Sequence Diagram About 5. Sequence Diagram Peta
Pada sequence diagram ini dapat dilihat alur kerja admin mengelola data peta pada sistem dapat dilihat pada gambar III.9.
Gambar III.9. Sequence Diagram Peta 6. Sequence Diagram Data
Pada sequence diagram ini dapat dilihat alur kerja admin mengelola data customer PT.Starcom Solusindo pada sistem dapat dilihat pada gambar III.10.
7. Sequence Diagram Akun
Pada sequence diagram ini dapat dilihat alur kerja admin mengelola data password pada sistem dapat dilihat pada gambar III.11.
Gambar III.11. Sequence Diagram Akun 8. Sequence Diagram Logout
Pada sequence diagram ini dapat dilihat admin keluar dari sistem dapat di lihat pada gambar III.12.
Gambar III.12. Sequence Diagram Logout 9. Sequence Diagram User
Pada sequence diagram ini dapat dilihat alur kerja pengguna menggunakan sistem informasi geografis lokasi customer PT.Starcom Solusindo dapat dilihat pada gambar III.13.
Gambar III.13. Sequence Diagram User
III.4. Desain Sistem Secara Detail III.4.1. Desain Output
Bentuk output dari sistem yang dibangun dapat dilihat pada gambar III.14. 1. Laporan Data Informasi Customer
Gambar III.14. Rancangan Output Data Customer PT.Starcom Solusindo 2. Desain Menu Utama
Perancangan menu utama merupakan rancangan tampilan awal pada saat sistem dijalankan. Perancangan menu utama home dapat dilihat pada gambar III.15.
2:Pilih customer()
3:Lihat detail customer()
5:Tampil detail customer()
Daftar Informasi Customer
Nama Customer Latitude Longitude alamat Keterangan Aksi
Edit | Hapus Sistem Informasi Geografis Customer PT.Starcom
Gambar III 15. Tampilan Menu Utama
III.4.2. Desain Input
1. Perancangan Halaman Login Admin
Perancangan halaman login merupakan halaman untuk memasukkan user
name dan password administrator. Bentuk halaman login admin dapat dilihat
pada gambar III.16.
Gambar III.16. Perancangan Halaman Login Admin Sistem Informasi geografis Customer PT.Starcom Solusindo
Home About Login Silahkan Login username password Login Cari GO Daftar Data Customer
Sistem Informasi Geografis Customer PT.Starcom Solusindo
Home About Login
Peta Kota Medan
2. Perancangan Halaman Tambah Data
Perancangan halaman tambah data merupakan halaman untuk menambah data
customer dipeta. Bentuk halaman tambah data lokasi dapat dilihat pada
gambar III.17.
Gambar III.17. Halaman Tambah Data Informasi Customer PT.Starcom Solusindo
3. Perancangan Halaman Data Informasi Customer PT.Starcom Solusindo Perancangan tambah data informasi merupakan halaman untuk menampilkan hasil inputan data informasi tentang customer PT.Starcom Solusindo. Bentuk halaman Data Informasi dapat dilihat pada gambar III.18.
Sistem Informasi geografis customer PT.Starcom Solusindo Home Page Peta Data Akun Logout
Tambah Data Lokasi Baru latitude longitude nama customer alamat keterangan Simpan
Sistem Informasi Geografis Customer PT.Starcom
Gambar III.18. Rancangan Halaman Data Informasi Customer 4. Perancangan Halaman Edit Data Customer
Perancangan halaman edit data customer merupakan halaman pengeditan data apabila terjadi kesalahan pada data customer PT.Starcom Solusindo. Bentuk halaman edit data customer biasa dapat dilihat pada gambar III.19.
Gambar III.19. Rancangan Halaman Edit Data Customer Sistem Informasi Geografis Customer PT.Starcom Solusindo Home Page Peta Data Akun Logout
Nama Customer Alamat Latitude Longitude Keterangan Simpan Edit Data Customer
Cari
Daftar Informasi Customer
Nama Customer Latitude Longitude alamat Keterangan Aksi
Edit | Hapus Sistem Informasi Geografis Customer PT.Starcom
5. Perancangan Hapus Data Customer
Perancangan halaman hapus data customer merupakan halaman untuk menghapus data dari sistem. Bentuk halaman hapus data customer dapat dilihat pada gambar III.20.
Gambar III.20. Rancangan Delete Data Customer 6. Perancangan Halaman Input Peta
Perancangan halaman Input Peta merupakan halaman untuk memasukkan gambar peta kota Medan atau peta yang lainnya. Bentuk halaman input peta dapat dilihat pada gambar III.21.
Gambar III.21 Perancangan Halaman Input Peta Sistem Informasi Geografis Customer PT.Starcom Home Page Peta Data Akun Logout
Gambar Peta Browse IMAGE Ganti Peta Simpan Home
Sistem Informasi Geografis Customer PT.Starcom Solusindo Akun Logout
Page Peta Data
Apakah anda yakin data dihapus Ya/ Tidak
Cari
7. Perancangan Halaman Ganti Password Admin
Perancangan halaman ganti password admin merupakan halaman untuk merubah data password admin. Bentuk ganti password admin dapat dilihat pada gambar III.22.
Gambar III.22. Rancangan Halaman Ganti Password III.4.3. Desain Database
Desain database berguna untuk menyimpan data – data yang akan diinputkan oleh program aplikasi nantinya. Dalam perancangan database dibentuk satu File yang berguna untuk menyimpan tabel – tabel yang diperlukan sebagai basis penyimpanan suatu data. Untuk membangun sebuah manajemen database pengelolaan data produksi yang efektif dan efisien maka terlebih dahulu dibuat sebuah perancangan databasenya..
III.4.3.1. Kamus Data
Kamus data merupalan suatu teknik untuk memodelkan data dalam sistem informasi. Maka bisa dikatakan bahwa kamus data merupakan tempat penyimpanan semua struktur data dan elemen data yang ada di sistem. Kamus
Sistem Informasi geografis Home
latitude
Akun Logout Page Peta Data
Sistem Informasi Geografis Customer PT.Stracom
Password lama Password baru
Simpan
Ketik ulang password Ganti Password
data juga dikatakan sebagai catalog untuk mengetahui detail data, seperti sumber data, deskripsi, bentuk dan struktur data.
Pada tahap analisis kamus data dapat digunakan sebagai alat komunikasi antara analisis sistem dengan pemakai sistem tentang data yang mengalir di sistem, yaitu tentang data yang masuk ke sistem dan tentang informasi yang dibutuhkan oleh pemakai sistem.
Kamus data Perancangan Sistem Informasi Geografis Customer PT.Starcom Solusindo berbasis Web yang digunakan adalah :
Tabel_user :[ userid + username + password + userdesc ] Tabel_data : [ cust_id + cust_name + lat + lng +cust_address
+keterangan+ date_added] Tabel_peta :[ peta_id + nama_peta + lokasi ] Tabel_page :[page_id + page_title + page_content]
III.4.3.2. Normalisasi
Proses perancangan basis data dapat dimulai dari dokumen dasar yang dipakai dalam sistem sesungguhnya. Terkadang basis data dibentuk dari sistem nyata yang mempunyai bentuk masih belum menggambarkan entitas-entitas secara baik.
1. Un-Normalized
Bentuk ini mencantumkan semua field data yang ada tampak seperti tabel III.1.
Tabel III.1. Bentuk Un-Normalized
user_id user_name password user_desc cust_id cust_name lat lng cust_address keterangan date_added peta_id nama_peta lokasi
2. Normalisasi Pertama 1NF
Bentuk normalisasi pertama dari tabel un-normalized diatas dapat dilihat pada tabel III.2.
Tabel III.2. Normalisasi Pertama 1NF
user_id user_name password user_desc cust_id cust_name lat lng cust_address keterangan date_added peta_id nama_peta lokasi
3. Normalisasi Kedua 2NF
Bentuk normalisasi kedua dari dapat dilihat pada tabel III.3. Tabel III.3. Bentuk Normal Kedua 2NF
Tabel III.4. Bentuk Normal Kedua 2NF Tabel User
User_id Username password User_desc
admin Admin asd Login admin
Tabel Data
Tabel III.5. Bentuk Normal Kedua 2NF
Tabel III.6. Bentuk Normal Kedua 2NF
4. Normalisasi Ketiga 3NF
Bentuk normalisasi ketiga dari dapat dilihat pada tabel III.4. Tabel III.7. Bentuk Normal ketiga 3NF
III.4.3.3. Desain Tabel
Dalam perancangan Sistem Informasi Geografis Customer PT.Starcom Solusindo berbasis web data record tersimpan dalam beberapa file dengan arsitektur data sebagai berikut :
Tabel Peta
Peta_id Nama_peta lokasi
Tabel Page
Page_id Page_title Page_content
1. Tabel_user
Tabel_user ini untuk menampung record data user name dan password admin. Berikut ditampilkan rancangan struktur data tersebut.
Nama Database : skripsi_starcom Nama Tabel : tbl_user
Primary Key : userid
Tabel III.8. Data_user
Field Name Type Field Width Keterangan
Userid Tinyint 2 Id user
Username Varchar 255 Username
Password Varchar 255 password
Userdesc Varchar 100 -
2. Tabel _data
Tabel_data ini untuk menampung record data customer, nama customer, alamat dan keterangan. Berikut rancangan struktur data customer.
Nama Database : skripsi_starcom Nama Tabel : tbl_data
Tabel III.9. tabel_data
3. Tabel_peta
Tabel_peta ini untuk menampung record data informasi customer, Berikut ditampilkan rancangan struktur data tersebut.
Nama Database : skripsi_starcom Nama Tabel : tbl_peta
Field Key : -
Tabel III.10. tabel_peta Field Name Type
Field Width Keterangan
peta_id tinyint 2 id peta
nama_peta varchar 255 Nama peta
lokasi varchar 255 Lokasi
Field Name Type Field Width Keterangan
cust_id Int 10 Id customer
cust_name Varchar 255 Nama customer
Lat Double - -
Lng Double - -
cust_address Varchar 255 Alamat customer
Desc Text - Keterangan
4. Tabel_page
Tabel_page ini untuk menampung record data pembuat program, Berikut ditampilkan rancangan struktur data tersebut.
Nama Database : skripsi_starcom Nama Tabel : tbl_page
Field Key : -
Tabel III.11. tabel_page Field Name Type
Field Width Keterangan
page_id tinyint 2 -
page_title varchar 50 -
page_content text - -
III.4.4. ERD (Entity Relationship Diagram)
Adapun ERD yang penulis gunakan dalam perancangan aplikasi sistem informasi geografis customer PT.Starcom Solusindo adalah sebagai berikut :
Gambar III.23. ERD (Entity Relationship Diagram)
III.4.5. Logika program
Logika program yang digunakan penulis dalam perancangan sistem ini adalah activity diagram. Activity diagram adalah sekumpulan simbol-simbol atau skema yang menunjukkan atau menggambarkan rangkaian kegiatan-kegiatan program dari mulai awal hingga akhir.
cust_id *
Cust_name Menghasilkan
tabel_data
tabel_page Olah data 1 tabel_user M terdapat Cust_address desc date_add ed M 1 1 nama_peta peta_id * tabel_peta lokasi user_id * user_name password userdesc Page_title Page_id Page_content 1
III.4.6. Activity Diagram
Pada proses ini kita akan membuat alur dari sistem yang dirancang yaitu
activity diagram. Berikut adalah beberapa activity diagram system :
1. Activity Diagram Lihat Peta
Alur kegiatan lihat peta pada sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.24.
Gambar III.24 Activity Diagram Lihat Peta
2. Activity Diagram Login
Alur kegiatan admin dimulai melakukan login kedalam sistem informasi geografis customer PT.Starcom Solusindo, kegiatan login admin dapat dilihat pada gambar III.25.
Gambar III.25. Activity Diagram Login
melihat peta
tampilkan titik lokasi customer
tampil data customer
Data Tidak Valid
Data Valid username dan p assword
3. Activity Diagram Home
Activity diagram home dimulai melakukan login kedalam sistem informasi
geografis customer PT.Starcom Solusindo, kegiatan login admin dapat dilihat pada gambar III.26.
Gambar III.26. Activity Diagram Home 4. Activity Diagram Page
Alur kegiatan yang dilakukan admin untuk input dan edit about sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.27.
Gambar III.27. Activity Diagram Page
Data Valid Data Tidak Valid
username dan p assword
Home
simp an
simp an
Page Input About
5. Activity Diagram About
Alur kegiatan yang dilakukan pengguna melihat tentang sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.28.
Gambar III.28. Activity Diagram About 6. Activity Diagram Data
Alur kegiatan yang dilakukan admin untuk melakukan olah data customer PT.Starcom Solusindo kedalam sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.29.
Gambar III.29. Activity Diagram Data Menu Utama
About
data customer tambah data
Tidak lengkap lengkap simp an isi data lengkap Tidak lengkap simp an
7. Activity Diagram Ganti Peta
Alur kegiatan yang dilakukan admin untuk mengganti peta sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.30.
Gambar III.30. Activity Diagram Peta 8. Activity Diagram Akun
Alur kegiatan yang dilakukan admin untuk mengubah password admin sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.31.
Gambar III.31.Activity Diagram Akun
simp an up date p eta
Data Valid Data Tidak Valid
input password lama dan baru
9. Activity Diagram Logout
Diagram kegiatan yang dilakukan admin logout dari sistem informasi geografis customer PT.Starcom Solusindo dapat dilihat pada gambar III.32.
Gambar III.32. Activity Diagram Logout
