Studi Sistem Hybrid Transmisi HVAC HVDC ( Studi Kasus : IEEE 14 BUS )

(1)

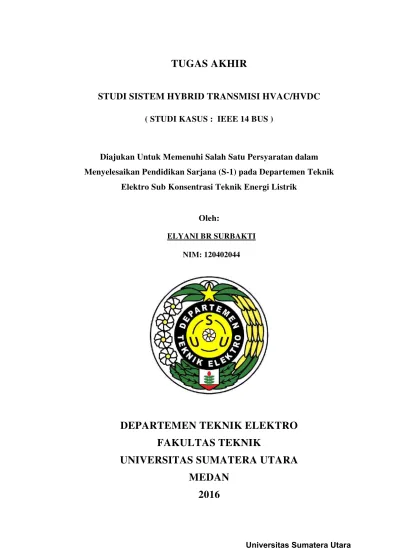

TUGAS AKHIR

STUDI SISTEM HYBRID TRANSMISI HVAC/HVDC

( STUDI KASUS : IEEE 14 BUS )

Diajukan Untuk Memenuhi Salah Satu Persyaratan dalam

Menyelesaikan Pendidikan Sarjana (S-1) pada Departemen Teknik

Elektro Sub Konsentrasi Teknik Energi Listrik

Oleh:

ELYANI BR SURBAKTI

NIM: 120402044

DEPARTEMEN TEKNIK ELEKTRO

FAKULTAS TEKNIK

UNIVERSITAS SUMATERA UTARA

MEDAN

2016

(2)

(3)

i

ABSTRAK

Transmisi terbagi menjadi dua jenis yaitu HVAC (High Voltage Alternating Current) dan HVDC (High Voltage Direct Current). Kedua jenis

transmisi ini memiliki kelebihan dan kekurangan dalam penyaluran energi listrik,

untuk memaksimalkan penyaluran energi listrik maka dirancang sistem hybrid

HVAC/HVDC. Pada tugas akhir ini dilakukan studi perbandingan rugi-rugi daya aktif, daya reaktif, dan drop tegangan antara sistem HVAC dengan sisem hybrid HVAC/HVDC. Data tugas akhir ini diambil dari IEEE 14 bus, nilai resistansinya sudah diubah sesuai dengan jenis resistansi dan panjang transmisi yang digunakan pada tugas akhir ini. Metode yang digunakan untuk menghasilkan aliran daya, baik untuk sistem HVAC maupun sistem hybrid HVAC/HVDC adalah metode Newton Rapshon dan disimulasikan pada software ETAP. Transmisi dc yang digunakan pada tugas akhir ini terdiri dari rectifier pada sisi pengirim dan inverter pada sisi penerima, tegangang transmisinya sebesar 350kv. Dari hasil penelitian diperoleh bahwa sistem hybrid HVAC/HVDC dapat menurunkan total rugi-rugi. Penggunaan transmisi dc pada line 1, line 2, dan line 17 masing-masing menurunkantotal rugi-rugi menjadi11.747,0kW, 9.098,1kW, dan 16.433,3kW. Ketika mengganti 2 line sekaligus yaitu line1 dan line 17, serta line 2 dan line 17 masing-masing total rugi-ruginya adalah 9.951,9 kW dan 7.839,3 kW.
