LAMPIRAN
Perhitungan posisi matahari terhadap bumi menggunakan software Matlab Simulink
Gambar A.1 Perhitungan posisi matahari terhadap bumi dengan menggunakan
Matlab Simulink
Perhitungan Sudut Deklinasi
Gambar A.2 Perhitungan Sudut Deklinasi Menggunakan Matlab Simulink 1 Deklinasi 23.45
con4 360
con3 284
con1
365 con.2
sin Product1
Product
Divide deg rad
Angle Conversion Add1
Perhitungan Sudut Jam Matahari
Gambar A.3 Perhitungan Sudut Jam Matahari Menggunakan Matlab Simulink
Perhitungan Sudut Zenith
Gambar A.4 Perhitungan Sudut Zenith Menggunakan Matlab Simulink
Perhitungan Sudut Ketinggian Matahari
Gambar A.5 Perhitungan Sudut Ketinggian Matahari Menggunakan Matlab
1 Sudut Jam
Matahari Longitude
EOT TC
TC
Jam
TC LST
LST B EOT
EOT Hari B
B
LST Sudut Jam Matahari
(LST-12)15 3
Longitude 2 Jam
1 Hari
1 Sudut Zenith cos
acos
cos cos
sin sin deg rad
Angle Conversion5
deg rad
Angle Conversion4
rad deg
Angle Conversion3 deg rad
Angle Conversion2
Add3
3 Sudut Jam
Matahri 2 Deklinasi
1 Latitude
1 Sudut Ketinggian
Matahari 90
con.2
Perhitungan Titik Azimuth Matahari
Gambar A.6 Perhitungan Titik Azimuth Matahari Menggunakan Matlab
Simulink
Perhitungan Sudut Sinar Datang Matahari
Gambar A.7 Perhitungan Titik Azimuth Matahari Menggunakan Matlab Simulink
1 Azimuth matahari
rad deg
Angle Conversion5
deg rad
Angle Conversion3
deg rad
Angle Conversion2
deg rad
Angle Conversion1
4 Sudut Jam
3 Sinar Datang
deg rad sudut jam convert
deg rad latitude convert deg rad kemiringan convert deg rad
deklinasi convert
deg rad azimuth convert
sin
rad deg Angle Conversion2
Add1 Azimuth Panel
2 Kemiringan Panel
Hasil perhitungan sudut sinar datang matahari pada bidang horizontal menggunakan software Matlab Simulink
Tabel A.1 Hasil Perhitungan Sudut Sinar Datang Matahari Untuk Panel Surya
Horizontal
Jam Sudut Sinar Datang Matahari
09:00 49.12252
10:00 34.60309
11:00 20.73979
12:00 10.55405
13:00 15.52896
14:00 28.62533
15:00 42.96649
Hasil perhitungan sudut sinar datang matahari pada panel surya dengan pengaturan sudut kemiringan dan panel surya mengarah ke selatan bumi
menggunakan software Matlab Simulink
Tabel A.2 Hasil Perhitungan Sudut Sinar Datang Matahari Pada Panel
Surya Mengarah ke Selatan Bumi
Jam Sudut Kemiringan Panel
100 200 300 400 500 600
09:00 47.83 48.10 49.90 53.08 57.37 62.54 10:00 32.94 33.91 37.31 42.56 49.04 56.33 11:00 18.04 20.35 26.38 34.22 42.88 51.94
12:00 3.14 10.40 20.15 30.07 40.02 49.99
Hasil perhitungan sudut sinar datang matahari pada panel surya dengan pengaturan sudut kemiringan dan panel surya mengarah ke titik azimuth
matahari menggunakan software Matlab Simulink.

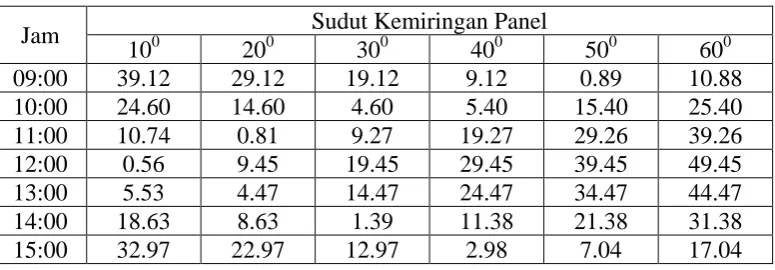

Tabel A.3 Hasil Perhitungan Sudut Sinar Datang Matahari Pada Panel
Surya Mengarah ke Titik Azimuth Matahari
Jam Sudut Kemiringan Panel
100 200 300 400 500 600
09:00 39.12 29.12 19.12 9.12 0.89 10.88
10:00 24.60 14.60 4.60 5.40 15.40 25.40
11:00 10.74 0.81 9.27 19.27 29.26 39.26
12:00 0.56 9.45 19.45 29.45 39.45 49.45
13:00 5.53 4.47 14.47 24.47 34.47 44.47
14:00 18.63 8.63 1.39 11.38 21.38 31.38
