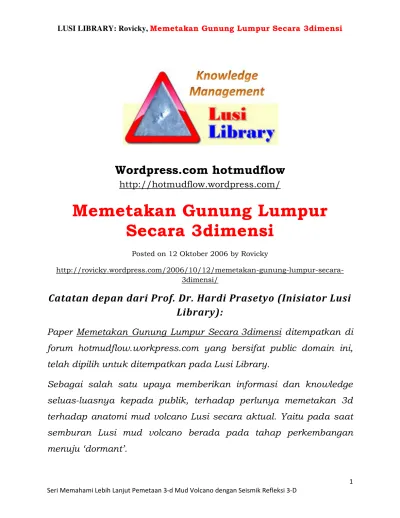

Memetakan Gunung Lumpur
Secara 3dimensi
Posted on 12 Oktober 2006 by Rovicky
http://rovicky.wordpress.com/2006/10/12/memetakan-gunung-lumpur-secara-3dimensi/
Catatan depan dari Prof. Dr. Hardi Prasetyo (Inisiator Lusi
Library):
Paper Memetakan Gunung Lumpur Secara 3dimensi ditempatkan di
forum hotmudflow.workpress.com yang bersifat public domain ini,
telah dipilih untuk ditempatkan pada Lusi Library.
Sebagai salah satu upaya memberikan informasi dan knowledge
seluas-luasnya kepada publik, terhadap perlunya memetakan 3d
terhadap anatomi mud volcano Lusi secara aktual. Yaitu pada saat
semburan Lusi mud volcano berada pada tahap perkembangan
Penampang seismik refleksi 3-d, merupakan salah satu metoda
unggulan pada eksplorasi dan produksi migas, dimana diterapkan
untuk mendapatkan gambaran postur mud volcano secara lebih
realistik (Penulis pernah mengikuti pengambilan data di Cekungan
Bali-Flores).
Selama ini penampang seismik refleksi yang digunakan oleh
berbagai pihak dalam membahas semburan Lusi mud volcano
adalah 2-d dan diambil sebelum terjadinya semburan Lusi, 29 Mei
2006.
Dalam kaitan ini juga termasuk hasil studi Struktur Lumpur (Diapir
Lumpur) oleh Tim Rusia, dimana metoda GIS-3D menggunakan
penampang sismik refleksi 2-d (analog) sebelum Lusi lahir, tumbuh
dan berkembang menjadi suatu mud volcano.
Pada tahun 2011, Badan Geologi, KESDM didukung beberapa
lembaga terkait merencanakan untuk melakukan pengambilan data
seismik refleksi 3-d, dengan fokus utama di kawah pusat semburan
dan morfologi lereng gunung berbentuk radial.
Data baru tersebut bila berhasil diambil (mempunyai rasio kesulitan
yang cukup tinggi, mengingat daerah terdampat digenangi lumpur
padu dan cekungan air), diharapkan sebagai suatu alat bantu yang
bernilai (valuable tool) untuk menjustifikasi durasi kehidupan Lusi ke
depan termasuk di dalamnya anatomi dan pengendali mekanisme
semburan mud volcano yang semakin
„
dormant
‟
.
Mudah-mudahan makalah yang telah diposted oleh Rovicky dengan
akan dapat meningkatkan pemahaman terhadap bagaimana
memetekan Mud Volcano 3-d, termasuk bagi pembaca yang
non-geologis dapat mengenal apa dan bagaimana metoda Seismik
Refleksi khususnya untuk studi Lusi Mud Volcano.
Baselane seismik refleksi terkait struktur mud diapir, mud volcanoe
pada umumnya dan Lusi mud volcano terdapat secara cukup
signifikan pada Lusi Library dan akan dibangun dalam suatu format
ATLAS DIGITAS Penampang Seismik Refleksi. Merupakan salah satu
kontribusi yang sangat bernilai dari LUSI LIBRARY (Lihat contributor
antara lain dari paper-paper Silver, Reed, Shiply, Breen, Barber,
Abidin, Awang, Guntoro, Asikin, Istadi, Sawolo, Davies, Manzzini,
dan Prasetyo, dll.)
Terima kasih kami sampaikan kepada Bpk. Rovicky dengan
Wordpress.comNYA.
Salam Hormat
Secara kebetulan ada artikel khusus membahas Mud Volkano (Gunung Lumpur) di buletin bulanan AAPG (American Assoc of Petroleum Geologst) edisi May 2006, masih cukup hangat lah.
Pembuatan peta 3D ini dimaksudkan untuk mempermudah dalam program pemboran. Iya program pemboran gunung lumpur. Sebenernya lebih tepat disebut 3d modeling, kalau peta kan hanya dalam 2d.
Disebelah ini adalah gambar yang menunjukkan lokasi penelitian serta penampang regional daerah yang akan diteliti atau dipetakan. Terlihat bagaimana batuan tergencet karena pergerakan lempeng tektonik sehingga meliuk-liuk kayak ular naik turun. Coba deh tengok dibagian bawah batuan yg meliuk-liuk kayak ular itu.
Disitu terlihat adanya batuan yang digambarkan merah ukuran ketebalannya tidak sama, batuan itu tebal tipis karena batuan ini bersifat plastis, mudah
“mecotot”. Batuan yg plastis ini ya lempung itu yang membentuk
Dua penampang seismik disebelah ini merupakan penampaan ideal dari gunung lumpur dalam seismik. Dibawahnya interpretasi dari seismik aslinya yang ditampilkan diatasnya.
Nah apa yang menarik dari dua gambar disamping itu ?
Menurut saya memang bagaimanapun pengeboran dalam kondisi yang sangat kritispun masih memungkinkan untuk ditembus. Jadi pengeboran gunung lumpur bukanlah sesuatu yang mustahil, namun yang lebih penting adalah kehati-hatian dalam melakukan pengeboran. Slah satu kehati-hatian dari segi
geologi adalah “pengenalan” … ya, pengetahuan akan mud-volkano inilah yang menjadi kunci kesuksesan operasi pengeboran dari sisi geologi. Dari sisi engineering cukup banyak selain mesin pengeboran untuk bawah permukaan tertutama mengetahui tekanan yang ada dibawah. Mengenal kondisi daerah yg akan dieksplorasi tentusaja merupakan syarat utama sebelum melakukan eksplorasi bahan mineral, bijih serta minyak bumi.
Hal yang sama sebenernya dengan usaha relief well. Kalau memang akan diusahakan menutup semburan lumpur ini, maka pengetahuan geologi bawah permukaan akan merupakan kunci dari operasi ini. Dibawah ini diperlihatkan bagaimana memetakan bentuk gunung lumpur ini dengan seismik 3D. Seismik 3D ini sudah sangat lazim dilakuakn dalam eksplorasi migas. Namun seismik 3D ini belum ada untuk daerah porong dan sekitarnya, sehingga sangat sulit mengetahui bagaimana karakteristik gunung lumpur di daerah ini.
Tapi seringkali dengan keminiman data banyak yang “berani” melakukan
Tipe-tipe gunung lumpur yang dijumpai didaerah ini memiliki tiga macam yaitu: 1. Tunggal dimana terdapat corong jalannya lumpur dan satu bukit lumpur yang terpendam. 2. Multi stack atau bertumpuk-tumpuk dan berjenjang. 3. Tunggal bertumpuk menjadi satu kesatuan. Ketiga tipe ini
Dengan pemetaan seismic 3D ini tentunya akan menjadi lebih mudah dalam melakukan pengeboran. Karena pengeboransaat ini sudah lazim mengebor miring bahkan horizontal. Malah ada looh yang berbentuk pancing, atau
mengebor naik … loooh piye iki … Ini sudah bebrapa kali dilakukan oleh Shell
sewaktu saya di Brunei beberapa tahun yang lalu.
Sekali lagi perhatikan seberapa luas areanya. Rata-rata awalnya hanya sekitar 1 Km saja, namun diameter area colapse sekitar 2-3 Km. Yang perlu diperhatikan adalah luas gunungnya sendiri yang sangat tergantung dari jumlah material dan kekentalan yang menentukan tinggi dari gunung lumpur ini. Luasnya bisa mencapai radius 5 Km.
Tetapi radius 5 Km ini karena proses alam yg tidak dikontrol ulah manusia, tidak tersentuh engineering. nah kalau Lusi ini barangkali akan lebih terkontrol karena ada intervensi engineering.
Disebelah ini terlihat bentuk profile dari sebuah gunung api biasa yang berlapis. gunung api memiliki batas (dasar) yang relatif mendatar, tidak ada amblesan akibat keluarnya magma gunung api. Karena material magma ini disuplai terus dari bawah. Lah, trus darimana sumber material ini sebelumnya ? Magma ini sumbernya dari hasil tubrukan (gencetan) antar kerak-kerak bumi.
Gambar ini menunjukkan kenampakan dari kaldera gunung lumpur. Bentuk yang berupa cone panjang seperti pipa ini merupakan lumpur yang berasal dari bawah. Juga terlihat patahan2 disekelilingKaldera.
Dengan gambar diatas sepertinya cukup jelas perbedaan profil gunung lumpur dengan profile gunung api.
Pemataan gunung lumopur tentusaja tidak hanya memetakan bentuk kerucut gunungnya saja, tetapi juga perlu diketahui bentuk dari corong yang menjadi jalan keluarnya material lumpur. Disebelah kiri ini terlihat bagaimana bentuk corong yang seperti pipa yang merupakan dinding dari lubang jalan lumpur.
Selain menggambarkan lubang keluarnya juga menggambarkan patahan yang melingkar (Concentric Fault). Perhatikan betapa idealnya patahan ini. Bandingkan dengan peta amblesan di Banjarpanji yang mirip tetapi patahannya masih lurus2. Kalau berlanjut barangkali peta di BPJ ini juga akan melingkar juga pada akhirnya.
fase-fase pembentukan gunung lumpur. Seperti yang terlihat pada gambar 10. Fase-fase pembentukan ini sangat mirip dengan yang sebelumnya, dan juga saya kira nantinya akan sangat mirip dengan gunung lumpur di Sidoarjo yang akan datang.
Untuk apa memetakan atau memodelkan dalam 3dimensi ?
Gambar yang disebelah ini bisa terlihat bagaimana well trajectory (bentuk lintasan sumur) yang berusaha sedikit mungkin menerobos lapisan material gunung lumpur yang seringkali sangat labil, namun masih dapat mencapai sasaran dengan tepat.
Lihat saja bentuk sumur yang meliuk-liuk bahkan kemudian mengebor horizontal. Iya, bener tuh ngebornya horizontal . Mengebor horizontal berarti menambah penampang reservoir atau batuan yg mengandung minyak yang terpotong, sehingga produksi dapat lebih optimum.
“Pak Dhe, yang di BPJ sudah ada 3d seismiknya belom ?”
berdasarkan data 2d seismik saja. Kalau sukses mestinya dilakukan survey seismic 3d untuk meningkatkan efisiensi pengambilan minyaknya.
Referensi :
Simon A. Stewart,1 Richard J. Davies2, 2006, Structure and emplacement of mud volcano systems in the South Caspian Basin, AAPG Bulletin, V. 90, No. 5 (May 2006), P. 771-786.
