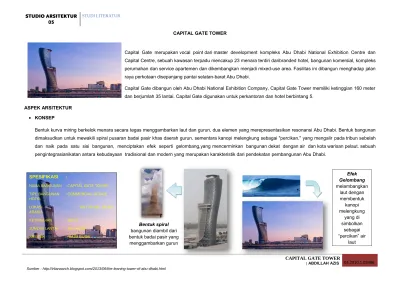

Capital Gate merupakan vocal point dari master development kompleks Abu Dhabi National Exhibition Centre dan Capital Centre, sebuah kawasan terpadu mencakup 23 menara terdiri daribranded hotel, bangunan komersial, kompleks perumahan dan service apartemen dan dikembangkan menjadi mixed-use area. Fasilitas ini dibangun menghadap jalan raya perkotaan disepanjang pantai selatan-barat Abu Dhabi.
Capital Gate dibangun oleh Abu Dhabi National Exhibition Company, Capital Gate Tower memiliki ketinggian 160 meter dan berjumlah 35 lantai. Capital Gate digunakan untuk perkantoran dan hotel berbintang 5.
ASPEK ARSITEKTUR
• KONSEP
Bentuk kurva miring berkelok menara secara tegas menggambarkan laut dan gurun, dua elemen yang merepresentasikan resonansi Abu Dhabi. Bentuk bangunan dimaksudkan untuk mewakili spiral pusaran badai pasir khas daerah gurun, sementara kanopi melengkung sebagai "percikan," yang mengalir pada tribun sebelah dan naik pada satu sisi bangunan, menciptakan efek seperti gelombang,yang mencerminkan bangunan dekat dengan air dan kota warisan pelaut. sebuah pengintegrasianikatan antara kebudayaan tradisional dan modern yang merupakan karakteristik dari pendekatan pembangunan Abu Dhabi.
CAPITAL GATE TOWER
| ABDILLAH AZIS 04.2010.1.02496
SPESIFIKASI :
NAMA BANGUNAN : CAPITAL GATE TOWER TIPE BANGUNAN : COMMERCIAL OFFICE, HOTEL
LOKASI : ABU DHABI, SAUDI ARABIA
KETINGGIAN : 160 m
JUMLAH LANTAI : 35 LANTAI
ARSITEK : RMJM DUBAI
Bentuk spiral bangunan diambil dari bentuk badai pasir yang
menggambarkan gurun Efek Gelombang melambangkan laut dengan membentuk kanopi melengkung yang di simbolkan sebagai “percikan” air laut Sumber : http://irlianaarch.blogspot.com/2013/06/the-leaning-tower-of-abu-dhabi.html
ASPEK STRUKTUR
Bangunan ini memiliki beberapa inovasi dalam desain proyek, kemiringan 18 derajat yang ramping ke arah barat secara dramatis, yang telah mendapat gelar "menara termiring buatan manusia di dunia " dari Guinness book of world records. Ini adalah bangunan pertama di dunia yang menggunakan “pre-cambered core” yang dibuat ramping dengan pergerakan antar lantai diatasnya sejauh 300 milimeter sampai 1400 milimeter.
Bangunan ini merupakan bangunan pertama di dunia yang menggunakan “vertical post-tensioning core” untuk melawan pergerakan dan dukungan tegangan yang diakibatkan oleh pelat lantai.
Analisis :
Penggunaan “pre-cambered core” yang dibuat ramping bertujuan agar bentuk bangunan lebih efisien untuk menghambat angin sehingga beban yang ditimbulkan tidak besar.
Bentuk dasar Capital Gate tidak hanya ramping tetapi juga berbentuk corong yang melebar seperti spiral yang bengkok. Gerakan ini menciptakan sculpture dramatis yang diungkapkan dalam bentuk arsitektur.
Glazur fasade menekankan unsur-unsur organik dengan diagonal spiral disepanjang diagrid struktural. Pola tenun lebih lanjut dipecah oleh panel panel kaca pada jala kompleks yang membungkus seluruh bangunan. Selimut fasade ini terputus pada dua pintu masuk di lantai dasar, jembatan ke tempat parkir mobil, dan teras di bagian atas "percikan.
Besarnya kekuatan monumental Gerbang Capital diperlembut oleh sun shading "percikan" pada fasade selatan.
Metal screen bertautan di bagian bawah menara menambah kompleksitas keseluruhan bentuk untuk memperlihatkan perbedaan fungsi menara, yaitu kantor di bagian bawah dan hotel di bagian atas.
CAPITAL GATE TOWER
| ABDILLAH AZIS 04.2010.1.02496 Sumber : http://irlianaarch.blogspot.com/2013/06/the-leaning-tower-of-abu-dhabi.html
ASPEK STRUKTUR
Konstruksi mengadopsi berbagai pendekatan mutakhir untuk menciptakan hasil yang diinginkan:
• 490 buah pondasi ditanam sedalam 20 sampai 30 meter dibawah tanah untuk mendukung struktur dan melawan tekanan. pondasi, yang pada awalnya merupakan kompresi selama konstruksi untuk mendukung lantai bawah bangunan, pada akhirnya diterapkan sebagai gaya tarik sebagai penyeimbang dari tekanan yang disebabkan oleh overhang bangunan.
• Bentuk yang asimetris dan tidak ada kamar yang sama, dan terdapat 12.500 panel kaca pada fasade dengan ukuran yang berbeda, meskipun semua panel berbentuk segitiga.
ANALISIS :
Penggunaan bentuk segitiga adalah bentuk yang sangat efisien karena bentuk ini dapat diaplikasikan pada bentuk bangunan yang gelombang atau yang melengkung.
• Capital Gate adalah salah satu dari beberapa bangunan di dunia yang menggunakan struktur diagrid, juga memiliki dua sistem diagrid, sebuah diagrid eksternal mendefinisikan bentuk menara dan diagrid internal yang berkaitan dengan central core yang disambungkan oleh 8 joint struktural yang unik. material diagrid internal pada atrium terbuat dari profil baja bulat dengan diameter 400 milimeter,
ANALISIS :
Struktur dasar Capital Gate merupakan vertical concrete core yang dikelilingi oleh diagrid baja yangmerefleksikan bentuk eksternal dari menara. Balok baja merentang antara keduanya, menopang dek logam dan pelat beton lantai komposit. Pada lantai 18 ke atas, atrium dibentuk dengan diagrid baja internal yang melekat pada inti. Girder baja merentang langsung antara diagrid eksternal dan diagrid internal, menciptakan ruang bebas kolom dengan rentang sekitar 12 meter.
Diagrid eksternal tersusun dari bagian baja hollow persegi 600 x 600 milimeter. Membentuk tinggi perlantai 4 meter. Setiap unsur diagrid eksternal terbuat dari pelat baja dilas dengan ketebalan 80 milimeter di lantai bawah, dan semakin mengecil sampai 40 milimeter di lantai atas.
CAPITAL GATE TOWER
Simpul koneksi diagrid ditempatkan pada slab lantai dimana balok utama dibingkai, simpul diagrid eksternal yang juga dirancang untuk panel fasade dan membingkainya di luar. Desainer mempelajari rincian koneksi ini dengan ekstensif untuk mengoptimalkan pembangunan, serta integritas struktural.
Concrete core menempati satu-satunya ruang vertikal tersedia di menara. yang memiliki tingkat penguatan yang tinggi, terutama pada sambungan frame baja. Core memiliki dua fitur inovatif:
• Selama konstruksi post-tensioned core dipasangkan sedikit miring, sehingga ketika lantai menara pada sisi yang berlawanan yang dibingkai, beban tambahan tersebut menyebabkan menara menjadi tegak lurus.
• Sebuah post-tensioned core dirancang dengan kabel vertikal pada satu sisi ditarik untukmenetralkan tekanan sisi lainnya. Kabel ini dipasang bersegmen secara vertikal yang saling tumpang tindih setiap 7 lantai. Dirangkai untuk menjangkau seluruh core danmempertahankannya dalam posisi tetap tegak lurus.
Wind bracing Gerbang Capital dirancang sebagai sistem yang terpisah. Abu Dhabi memiliki anginberkecepatan ringan, Capital Gate mengakomodasikan melalui kombinasi jaringan padat dindingcore dan outriggers di tingkat lantai 17 secara mekanik menghubungkan core ke diagrid eksternal. Bentuk bulat menara dan struktur diagrid memberikan ketahanan yang kuat pada torsi. Di lantai dasar, sebuah cincin balok beton besar menyalurkan gaya dari diagrid ke pondasi. Hal ini disa diterapkan mengingat bahwa Abu Dhabi berada dalam zona bahaya gempa yang rendah, dan faktor-faktor yang sesuai keselamatan dan kekakuan diterapkan untuk integritas struktural.
Sun shading untuk menara menggunakan jala logam yang ringan yang digantung pada teras di lantai 18 dan 19 yang merupakan teras kantilever sejauh 12 meter dari menara. sun shading diikat pada diagrid eksternal dengan profil baja secara diagonal sampai ke lantai dasar.
.
CAPITAL GATE TOWER
| ABDILLAH AZIS 04.2010.1.02496
ANALISIS PENGGUNAAN
Arsitektur adalah tentang membuat ruang, dan arsitek berusaha untuk mengekspresikan drama dalam ruang interior. Lobby hotel terletak di bagian atas “percikan” di lantai 18, di mana pengunjung dapat melihat panorama Abu Dhabi. lobby lounge merupakan ruang dengan ketinggian ganda setinggi 8 meter dan berbentuk kantilever diluar diagrid menara, memberikan suasana dramatis bagi para tamu yang datang. Restoran yang terletak di lantai ini juga ruang ganda yang dramatis diposisikan dimana bentuk menara bersandar di sudut curam.
Atrium berbentuk corong dan muncul mengukir bentuk solid disekitarnya berupa spiral dan menekuk pada menara. Hal ini juga diekspresikan dengan struktur diagrid,menginformasikan sebuah bentuk organik.
Sementara secara proporsi vertikal, atrium sangat intim. Cahaya turun dari skylight besar diatas untuk menciptakan lingkungan yang menentramkan.
SUMBER GAMBAR :
http://www.turbosquid.com/3d-models/3d-abu-dhabi-capital-gate/749683
ASPEK GREEN BUILDING
• Penggunaan DOUBLE GLASS pada lantai atas bangunan ini
• Metal mesh
Fitur Capital Gate yang paling terlihat adalah "percikan," yang berputar di sekitar gedung ke arah selatan untuk melindungi gedung sebanyak mungkin dari sinar matahari langsung. Metal mesh menghilangkan 30% panas matahari sebelum
ANALISIS PENGGUNAAN DOUBLE GLASS :
Untuk mengurangi panas matahari di tingkat hotel.
Untuk mendaur ulang udara interior dari kamar tamu ke dalam rongga fasade. Menciptakan penyangga isolasi antara udara panas luar dan udara dingin di dalam.
Re-Use Udara yang telah digunakan di ruangan daripada dibuang dan diganti dengan udara luar.
Penggunaan double glass memberikan aspek positif seperti yang telah dijelaskan diatas membuat gedung ini termasuk ke dalam green arsitektur yang mempunyai aspek efisiensi energy dan refrigerant.
CAPITAL GATE TOWER
| ABDILLAH AZIS 04.2010.1.02496 CAPITAL GATE TOWER
CAPITAL GATE TOWER terletak pinggir laut di Abu Dhabi, Saudi Arabia. Jika dilihat dari gambar, terlihat bahwa terdapat jalur transportasi diantara gedung capital Gate dengan pelabuhan bagi kapal-kapal kecil atau yacht.
Sumber gambar :
http://irlianaarch.blogspot.com/2013/06/the-leaning-tower-of-abu-dhabi.html
ANALISIS :
Letak dari CAPITAL GATE TOWER memudahkan dalam pencapaian baik dari darat atau laut. Karena terdapat pelabuhan yang langsung berhadapan dengan samudera dan jika dari darat gedung ini berada di jalan utama.
