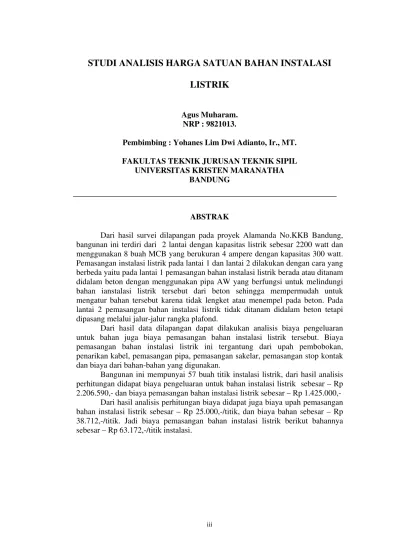

STUDI ANALISIS HARGA SATUAN BAHAN INSTALASI
LISTRIK
Agus Muharam. NRP : 9821013.
Pembimbing : Yohanes Lim Dwi Adianto, Ir., MT. FAKULTAS TEKNIK JURUSAN TEKNIK SIPIL
UNIVERSITAS KRISTEN MARANATHA BANDUNG
ABSTRAK
Dari hasil survei dilapangan pada proyek Alamanda No.KKB Bandung, bangunan ini terdiri dari 2 lantai dengan kapasitas listrik sebesar 2200 watt dan menggunakan 8 buah MCB yang berukuran 4 ampere dengan kapasitas 300 watt. Pemasangan instalasi listrik pada lantai 1 dan lantai 2 dilakukan dengan cara yang berbeda yaitu pada lantai 1 pemasangan bahan instalasi listrik berada atau ditanam didalam beton dengan menggunakan pipa AW yang berfungsi untuk melindungi bahan ianstalasi listrik tersebut dari beton sehingga mempermudah untuk mengatur bahan tersebut karena tidak lengket atau menempel pada beton. Pada lantai 2 pemasangan bahan instalasi listrik tidak ditanam didalam beton tetapi dipasang melalui jalur-jalur rangka plafond.
Dari hasil data dilapangan dapat dilakukan analisis biaya pengeluaran untuk bahan juga biaya pemasangan bahan instalasi listrik tersebut. Biaya pemasangan bahan instalasi listrik ini tergantung dari upah pembobokan, penarikan kabel, pemasangan pipa, pemasangan sakelar, pemasangan stop kontak dan biaya dari bahan-bahan yang digunakan.
Bangunan ini mempunyai 57 buah titik instalasi listrik, dari hasil analisis perhitungan didapat biaya pengeluaran untuk bahan instalasi listrik sebesar – Rp 2.206.590,- dan biaya pemasangan bahan instalasi listrik sebesar – Rp 1.425.000,- Dari hasil analisis perhitungan biaya didapat juga biaya upah pemasangan bahan instalasi listrik sebesar – Rp 25.000,-/titik, dan biaya bahan sebesar – Rp 38.712,-/titik. Jadi biaya pemasangan bahan instalasi listrik berikut bahannya sebesar – Rp 63.172,-/titik instalasi.
DAFTAR ISI
Halaman
SURAT KETERANGAN TUGAS AKHIR………..i
SURAT KETERANGAN SELESAI TUGAS AKHIR……….…..ii
ABSTRAK……….iii
PRAKATA……….. ...iv
DAFTAR ISI………...………...vi
DAFTAR NOTASI DAN ISTILAH...………viii
DAFTAR GAMBAR……….ix
DAFTAR TABEL……….….x
DAFTAR LAMPIRAN……….xi
BAB 1 PENDAHULUAN……….…..1
1.1 Latar Belakang Masalah………...1
1.2 Tujuan Penulisan………..2
1.3 Pembatasan Masalah………2
1.4 Sistematika Pembahasan………..2
1.5 Skema Penelitian………..3
BAB 2 TINJAUAN PUSTAKA……….4
2.1 Instalasi Listrik………4
2.2 Bahan atau Material Instalasi Listrik………...6
2.3 Pencabangan Dari Kawat Jaringan Untuk Instalasi Rumah...10
2.4 Tinjauan Umum Tata Cara Pelaksanaan Pemasangan Instalasi Listrik...13
2.4.1 Spesifikasi Instalasi Listrik………..14
2.4.2 Pemasangan Kabel………...15
2.4.3 Pemasangan Stopkontak dan Sakelar………...18
2.5 Analisis Biaya………....19
BAB 3 STUDI KASUS……….………....21
3.1 Data Umum Proyek………....21
3.2 Biaya Pekerjaan Instalasi Listrik………....22
3.3 Produktivitas Pekerja dan Jumlah Material Yang Digunakan ……...23
3.4 Simbol-Simbol Pada Instalasi Listrik ………32
BAB 4 ANALISIS DATA……….36
4.1 Tata Cara Pemasangan Instalasi Listrik………..36
4.2 Analisis Harga Satuan Bahan Instalasi Listrik………37
4.3 Analisis Biaya Pemasangan Instalasi Listrik………...42
BAB 5 KESIMPULAN DAN SARAN……….45
5.1 Kesimpulan……….45
5.2 Saran………46
DAFTAR PUSTAKA………47
LAMPIRAN………...48
DAFTAR NOTASI DAN ISTILAH
A = Ampere
bh = Buah. .
Btg = Batang. cm = Centimeter.
hr = Hari.
kg = Kilogram.
m = Meter.
m² = Meter persegi. MCB = Mini Circuit Breaker mm = milimeter
org = Orang. Rp = Rupiah. Ttk = Titik. V = Volt. % = Persen.
DAFTAR GAMBAR
Halaman
Gambar 1.1 Skema Penelitian..……….3
Gambar 2.1 Kawat tembaga yang berisolasi lapisan karet..……….7
Gambar 2.2 Penyambungan Pipa dengan Dakstandard………..11
DAFTAR TABEL
Halaman Tabel 2.1 Ukuran Diameter Tembaga dan Kekuatan Arus Maksimal……….7 Tabel 4.1 Biaya Pemasangan Bahan Instalasi Listrik.………44
1
BAB 1
PENDAHULUAN
1.1 Latar Belakang Masalah
Instalasi listrik merupakan salah satu sarana yang diperlukan untuk suatu bangunan, baik pada bangunan umum atau pada rumah tinggal.
Instalasi listrik berfungsi untuk mempermudah pemasangan alat-alat listrik seperti lampu, saklar dan stopkontak pada suatu bangunan umum atau rumah tinggal.
Instalasi listrik terdiri dari bermacam-macam bahan, hal itu yang mengakibatkan biaya dan cara pemasangan untuk masing- masing bahan berbeda.
2 1.2 Tujuan Penulisan
Untuk menghitung biaya pemasangan dan bahan instalasi listrik pada bangunan rumah tinggal.
1.3 Pembatasan Masalah
1.Pemasangan bahan instalasi listrik pada atap, rangka plafond dan dinding. 2.Jenis bahan instalasi listrik yang akan dibahas adalah kabel merk prima,
sakelar merk broco dan stop kontak merk broco.
3.Biaya yang akan dihitung adalah biaya material (bahan dan alat) dan biaya upah pekerja. Biaya material dan biaya upah kerja diambil dari jurnal harga satuan bahan bangunan, konstruksi dan interior edisi XX tahun X 2003.
4.Biaya upah 1 titik instalasi diambil Rp 25.000,-/ titik instalasi
1.4 Sistematika Pembahasan
Penjabaran permasalahan dalam Tugas Akhir ini menurut sistematika penulisan sebagai berikut:
Bab 1 mengenai latar belakang masalah, tujuan penulisan, pembatasan masalah dan sistematika penulisan.
3 Bab 3 tentang studi kasus antara lain data umum proyek, biaya pekerjaan instalasi listrik serta produktivitas pekerja dan jumlah material yang digunakan.
Bab 4 mengenai tata cara pemasangan instalasi listrik, analisis harga satuan bahan instalasi listrik, analisis biaya total instalasi listrik.
Bab 5 setelah melakukan analisis dan perhitungan maka dapat ditarik kesimpulan dan saran-saran dari hasil studi yang telah dilakukan.
1.5 Skema Penelitian
Kesimpulan dan saran Analisis
Perhitungan biaya bahan dan biaya pemasangan instalasi listrik Pengolahan data instalasi listrik
Pengumpulan data bahan instalasi listrik Pemilihan lokasi survei
Studi pustaka
Indentifikasi masalah dan tujuan penelitian
45
BAB 5
KESIMPULAN DAN SARAN
5.1 Kesimpulan
Setelah survei dan menganalisis di proyek perumahan Alamanda NO.KKB Bandung, didapat kesinpulan :
1. Dari hasil perhitungan bahan material yang digunakan didapat biaya pengeluaran untuk bahan sebesar Rp 2.206.590,- Biaya upah kerja sebesar Rp 1.425.000,- 2. Dari hasil seluruh perhitungan biaya bahan pemasangan instalasi listrik didapat
sebesar Rp 3.631.590,-
46
seorang instalatur listrik hanya membutuhkan modal Rp 63.712,- untuk mengerjakan pemasangan bahan instalasi listrik tersebut per titik.
4. Pada titik cahaya tidak bisa ditentukan langsung biayanya karena tergantung dari pada spesifikasi dari bahan yang diinginkan oleh pemilik rumah karena jika bahan berkualitas bagus maka diperlukan keahlian khusus dan juga mempengaruhi biaya bahan sehingga upah pemasangan dan bahan menjadi bertambah.
5.2 Saran
DAFTAR PUSTAKA
1. Dipohusodo Istimawan (1996), Manajemen Proyek Dan Konstruksi, Jilid 2.kanisius
2. Edisi XX Tahun X 2003. Journal Of Material Building, Construction & Interior.
3. Poerbo Hartono (1992), Utilitas Bangunan, Penerbit Djambatan. 4. Rusmadi Dedy (1996), Belajar Instalasi Listrik. Penerbit Pionir Jaya 5. Soedrajat A (1994), Analisa Anggaran Biaya Pelaksanaan, penerbit
Nova.
6. Sudarminto (1971), Teknik Perencanaan Dan Pemasangan instalasi
listrik. Penerbit Carya-Remaja, Bandung.
