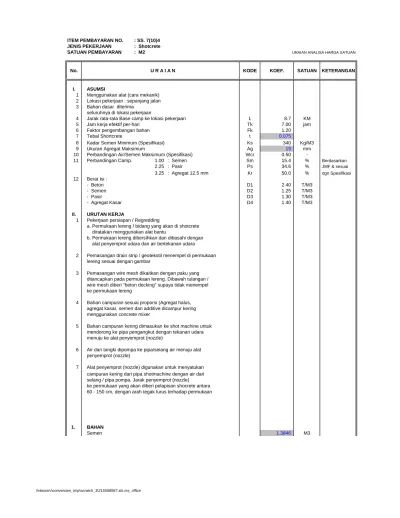

ITEM PEMBAYARAN NO. : SS. 7(10)4 JENIS PEKERJAAN : Shotcrete SATUAN PEMBAYARAN : M2
FORMULIR STANDAR UNTUK
No. U R A I A N KODE KOEF. SATUAN KETERANGAN PEREKAMAN ANALISA MASING-MASING HARGA SATUAN
I. ASUMSI
1
Menggunakan alat (cara mekanik) 2
Lokasi pekerjaan : sepanjang jalan 3
Bahan dasar diterima seluruhnya di lokasi pekerjaan 4
Jarak rata-rata Base camp ke lokasi pekerjaan L 8.7 KM 5
Jam kerja efektif per-hari Tk 7.00 jam
6
Faktor pengembangan bahan Fk 1.20
7
Tebal Shortcrete t 0.075
8
Kadar Semen Minimum (Spesifikasi) Ks 340 Kg/M3
9
Ukuran Agregat Maksimum Ag 19 mm
10
Perbandingan Air/Semen Maksimum (Spesifikasi) Wcr 0.50 -11
Perbandingan Camp. 1.00 : Semen Sm 15.4 % Berdasarkan 2.25
: Pasir Ps 34.6 % JMF & sesuai 3.25 : Agregat 12.5 mm Kr 50.0 % dgn Spesifikasi 12 Berat Isi : - Beton D1 2.40 T/M3 - Semen D2 1.25 T/M3 - Pasir D3 1.30 T/M3 - Agregat Kasar D4 1.40 T/M3
II. URUTAN KERJA 1
Pekerjaan persiapan / Regredding
a. Permukaan lereng / bidang yang akan di shotcrete diratakan menggunakan alat bantu
b. Permukaan lereng dibersihkan dan dibasahi dengan alat penyemprot udara dan air bertekanan udara 2
Pemasangan drain strip / geotekstil menempel di permukaan lereng sesuai dengan gambar
3
Pemasangan wire mesh dikaitkan dengan paku yang ditancapkan pada permukaan lereng. Dibawah tulangan / wire mesh diberi "beton decking" supaya tidak menempel ke permukaan lereng
4
Bahan campuran sesuai proporsi (Agregat halus, agregat kasar, semen dan additive dicampur kering menggunakan concrete mixer
5
Bahan campuran kering dimasukan ke shot machine untuk mendorong ke pipa pengangkut dengan tekanan udara menuju ke alat penyemprot (nozzle)
6
Air dari tangki dipompa ke pipa/selang air menuju alat penyemprot (nozzle)
7
Alat penyemprot (nozzle) digunakan untuk menyatukan campuran kering dari pipa shotmachine dengan air dari selang / pipa pompa. Jarak penyemprot (nozzle) ke permukaan yang akan diberi pelapisan shocrete antara 60 - 150 cm, dengan arah tegak lurus terhadap permukaan
1. BAHAN
Pasir 3.1154 M3
Agregat 4.5000 M3
Additive 0.2700 Ltr Petunjuk pemakaian
Wiremesh 1.1000 M2
Geotekstile 0.3600 M2 Gambar
Pipa PVC 0.0000 M Gambar
2. ALAT
2.a. Concrete Mixer Gouting
Kapasitas Alat V 500.00 liter
Faktor Efisiensi Alat Fa 0.83
-Waktu siklus : (T1 + T2 + T3 + T4) Ts - Memuat T1 12.0 menit - Mengaduk T2 0.0 menit - Menuang T3 0.0 menit - Tunggu, dll. T4 0.0 menit Ts 12.00 menit
Kap. Prod. / jam = V x Fa x 60 Q1 27.667 M2/jam
1000 x Ts x t
Koefisien Alat / M2 = 1 : Q1 (E39) 0.0361 jam
Berlanjut ke hal. berikut. ITEM PEMBAYARAN NO. : SS. 7(10)4
JENIS PEKERJAAN : Shotcrete SATUAN PEMBAYARAN : M2
Lanjutan
No. U R A I A N KODE KOEF. SATUAN KETERANGAN
2.b. WATER TANK TRUCK (E23)
Volume Tanki Air V 4.0 M3
Kebutuhan air / M3 beton Wc 0.204 M3
Faktor Efisiensi Alat Fa 0.7
-Pengisian Tanki / jam n 0.5 kali
Kap. Prod. / jam = V x Fa x n Q2 0.54 M2
Wc x t
Koefisien Alat / M3 = 1 : Q2 (E23) 1.8630 jam
2.c. Groting Pump/Shot Machine (E20)
Kebutuhan Alat Pompa Beton ini disesuaikan dengan kapasitas produksi Alat Pencampur (Concrete Mixer)
Kap. Prod. / jam = Q3 11.0667 M2/Jam
Koefisien Alat / M3 = 1 : Q3 (E20) 0.0904 jam
2.d. COMPRESSOR
Kap. Prod. / Jam = Q1 27.667 M2/Jam
Koef. Alat / M2 = 1 : Q1 (E05) 0.0361 Jam
URAIAN ANALISA HARGA SATUAN
GENERATORSET ( GENSET ) (E12)
Kap.Prod. / Jam Q3 27.6667 M2/Jam
Koefisien Alat/M2 = 1 : Q3 (E12) 0.0361 Jam
ALAT BANTU
3. TENAGA
Produksi dalam 1 hari = Tk x Q1 Qt 77.47 M2/hari
Kebutuhan tenaga : - Mandor M 2.00 orang
- Tukang Tb 4.00 orang - Pekerja P 16.00 orang Koefisien Tenaga / M3 : - Mandor = (Tk x M) : Qt (L03) 0.1807 jam - Tukang = (Tk x Tb) : Qt (L02) 0.3614 jam - Pekerja = (Tk x P) : Qt (L01) 1.4458 jam
4. HARGA DASAR SATUAN UPAH, BAHAN DAN ALAT Lihat lampiran.
Berlanjut ke hal. berikut. ITEM PEMBAYARAN NO. : SS. 7(10)4
JENIS PEKERJAAN : Shotcrete SATUAN PEMBAYARAN : M2
Lanjutan
No. U R A I A N KODE KOEF. SATUAN KETERANGAN
5. ANALISA HARGA SATUAN PEKERJAAN
Lihat perhitungan dalam FORMULIR STANDAR UNTUK PEREKEMAN ANALISA MASING-MASING HARGA SATUAN.
Didapat Harga Satuan Pekerjaan : Rp. 525,918.14 / M2
6. MASA PELAKSANAAN YANG DIPERLUKAN Masa Pelaksanaan : 0.00 bulan 7. VOLUME PEKERJAAN YANG DIPERLUKAN
Volume pekerjaan : 0.00 M2
FORMULIR STANDAR UNTUK
PEREKAMAN ANALISA MASING-MASING HARGA SATUAN
Petunjuk pemakaian
FORMULIR STANDAR UNTUK
PEREKAMAN ANALISA MASING-MASING HARGA SATUAN
PROYEK :
No. PAKET KONTRAK :
NAMA PAKET :
PROP / KAB / KODYA :
ITEM PEMBAYARAN NO. : SS. 7(10)4 PERKIRAAN VOL. PEK. : 0.00
JENIS PEKERJAAN : Shotcrete TOTAL HARGA (Rp.) : 0.00
SATUAN PEMBAYARAN : M2 % THD. BIAYA PROYEK : 0.0000
PERKIRAAN HARGA JUMLAH
NO. KOMPONEN SATUAN KUANTITAS SATUAN HARGA
(Rp.) (Rp.) A. TENAGA 1. Pekerja (L01) jam 1.4458 4,657.31 6,733.47 2. Tukang (L02) jam 0.3614 6,088.57 2,200.69 3. Mandor (L03) jam 0.1807 7,281.29 1,315.90 10,250.05 B. BAHAN 1 Beton Shotcrete M3 0.0900 823,265.80 59,321.66 2 Additive Ltr 0.2700 50,000.00 13,500.00 3 Wiremesh M2 1.1000 95,000.00 104,500.00 4 Geotekstile M' 0.3600 15,000.00 5,400.00 182,721.66 C. PERALATAN
1 Concrete Mixer Gouting (E06) jam 0.0361 0.00 0.00
2 Water Tanker (E23) jam 1.8630 131,467.37 244,925.50
3 Genset (E20) jam 0.0361 230,331.53 8,325.24
4 Compresor jam 0.0361 82,035.29 2,965.13
5 Shotmachine jam 0.0904 90,000.00 8,132.53
6 Alat Bantu Ls 1.0000 0.00 0.00
264,348.40 D. JUMLAH HARGA TENAGA, BAHAN DAN PERALATAN ( A + B + C ) 457,320.12
E. OVERHEAD & PROFIT 15.0 % x D 68,598.02
F. HARGA SATUAN PEKERJAAN ( D + E ) 525,918.14
Note: 1 SATUAN dapat berdasarkan atas jam operasi untuk Tenaga Kerja dan Peralatan, volume dan/atau ukuran berat untuk bahan-bahan.
2 Kuantitas satuan adalah kuantitas perkiraan setiap komponen untuk menyelesaikan satu satuan pekerjaan dari nomor mata pembayaran. Harga Satuan yang disampaikan Penyedia Jasa tidak dapat diubah kecuali terdapat Penyesuaian Harga (Eskalasi/Deskalasi) sesuai ketentuan dalam Instruksi Kepada Peserta Lelang 3 Biaya satuan untuk peralatan sudah termasuk bahan bakar, bahan habis dipakai dan operator.
4 Biaya satuan sudah termasuk pengeluaran untuk seluruh pajak yang berkaitan (tetapi tidak termasuk PPN yang dibayar dari kontrak) dan biaya-biaya lainnya.
Analisa EI-SS7104
JUMLAH HARGA TENAGA
JUMLAH HARGA BAHAN
0.03
ITEM PEMBAYARAN NO. : SS. 7(10)3 FORMULIR STANDAR UNTUK
JENIS PEKERJAAN : Soil Nailing PEREKAMAN ANALISA MASING-MASING HARGA SATUAN
SATUAN PEMBAYARAN : M'
No. U R A I A N KODE KOEF. SATUAN KETERANGAN
I. ASUMSI
1
Menggunakan alat (cara mekanik) 2
Lokasi pekerjaan : sepanjang jalan 3
Bahan dasar diterima seluruhnya di lokasi pekerjaan 4
Jarak rata-rata Base camp ke lokasi pekerjaan L 8.7 KM 5
Jam kerja efektif per-hari Tk 7.00 jam
Faktor pengembangan bahan Fk 1.20
6
Kadar Semen Minimum (Spesifikasi) Ks 340 Kg/M3
7
Ukuran Agregat Maksimum Ag 19 mm
9
Volume 1 m' t 0.0345 M3
10
Perbandingan Air/Semen Maksimum (Spesifikasi) Wcr 0.50 -11
Perbandingan Camp. : Semen Sm 410.0 Kg/M3 Berdasarkan
: Pasir Ps 670.0 Kg/M3 JMF & sesuai : Agregat Kasar Kr 992.0 Kg/M3 dgn Spesifikasi 12 Berat Isi : - Beton D1 2.40 T/M3 - Semen D2 1.25 T/M3 - Pasir D3 1.30 T/M3 - Agregat Kasar D4 1.40 T/M3
II. URUTAN KERJA 1
Pekerjaan persiapan / Regreding
Lereng yang akan dikerjakan soil nailing dibersihkan dan diratakan sesuai kemiringan rencana menggunakan alat bantu
2
Penentuan titik lubang soil nailing berdasarkan gambar kerja, selanjutnya dilakukan pengeboran dengan cara bor miring, yaitu tegak lurus pada bidang permukaan. Lereng casing dimasukkan ke dalam lubang hasil bor, untuk menjaga keruntuhan atau perubahan lubang. Alat yang digunakan drilling machine yang ringan dan mudah dipindah-pindah, tempat kedudukan drilling machine menggunakan penyangga / perancah yang kuat dan aman.
3
Besi tendon (baja tulangan ulir) dimasukkan pada lubang dan diupayakan pada posisi tengah - tengah lubang bor dengan bantuan centralizer sehingga tulangan tidak menempel pada dinding lubang bor
4
Bahan campuran sesuai proporsi (agregat halus, agregat kasar, semen dan additive) dicampur kering menggunakan concrete mixer 5
Bahan campuran kering dimasukkan ke corong pengaduk, yang sebelumnya telah diisi air dari water tank sesuai kebutuhan campuran kering kemudian diaduk merata menjadi bahan grouting 6
Campuran atau bahan grouting masuk melalui pipa ke pompa grouting, selanjutnya dipompa keluar melalui selang penghantar 7
Bahan grouting dari selang penghantar, dimasukkan ke dalam lubang soil nailing melalui tremy pipa, supaya tidak terjadi segregasi dan lubang terisi penuh / padat dengan materila grouting
III. PEMAKAIAN BAHAN, ALAT DAN TENAGA
2. ALAT
2.a. Concrete Mixer (E39)
Kapasitas Alat V 500.00 liter
Faktor Efisiensi Alat Fa 0.75
-Waktu siklus : (T1 + T2 + T3 + T4) Ts - Memuat T1 10.00 menit - Mengaduk T2 10.00 menit - Menuang T3 10.00 menit - Tunggu, dll. T4 10.00 menit Ts 40.00 menit
Kap. Prod. / jam = V x Fa x 60 Q1 16.285 M'/jam
1000 x Ts x t
Koefisien Alat / M' = 1 : Q1 (E39) 0.0614 jam
Berlanjut ke hal. berikut. ITEM PEMBAYARAN NO. : SS. 7(10)3
JENIS PEKERJAAN : Soil Nailing SATUAN PEMBAYARAN : M'
Lanjutan
No. U R A I A N KODE KOEF. SATUAN KETERANGAN
2.b. Water Tank Truck (E23)
Volume Tanki Air V 4.0 M3
Kebutuhan air / M3 beton Wc 0.204 M3
Faktor Efisiensi Alat Fa 0.75
-Pengisian Tanki / jam n 0.50 kali
Kap. Prod. / jam = V x Fa x n Q2 0.25 M'
Wc x t
Koefisien Alat / M' = 1 : Q2 (E23) 3.9375 jam
2.c. Driiling Machine (E20)
Kap. Prod. / jam = Q3 24.000 M'/hari
Koefisien Alat / M' = 1 : Q3 (E20) 0.0417 jam
2.d. Compressor
Kap. Prod. / Jam = Q4 16.285 M'/jam
Koef. Alat / M' = 1 : Q4 (E05) 0.0614 Jam
2.e. Generatorset (Genset) (E12)
Kap.Prod. / Jam Q5 16.285 M'/jam
Koefisien Alat/M' = 1 : Q5 (E12) 0.0614 Jam
2.f. PENGEBORAN
Grouting Pump/Shot Machine
Kap. Prod. / Jam = Q6 8.143 M'/jam
Koef. Alat / M' = 1 : Q6 (E05) 0.1228 Jam
URAIAN ANALISA HARGA SATUAN
2.g. Casing
Kap. Prod. / Jam = Q7 16.285 M'/jam
Koef. Alat / M' = 1 : Q7 0.0614 Jam
2.h. Tremy Pipe
Kap. Prod. / Jam = Q8 16.285 M'/jam
Koef. Alat / M' = 1 : Q8 0.0614 Jam
Berlanjut ke hal. berikut. ITEM PEMBAYARAN NO. : SS. 7(10)3
JENIS PEKERJAAN : Soil Nailing SATUAN PEMBAYARAN : M'
Lanjutan
No. U R A I A N KODE KOEF. SATUAN KETERANGAN
3. TENAGA ( untuk Concrete mixer, water tank truck, drilling machine, ) ( compresor,genset )
Produksi dalam 1 hari = Tk x Q1 Qt 114.00 M'/hari
Kebutuhan tenaga : - Mandor M 2.00 orang
- Tukang Tb 4.00 orang - Pekerja P 16.00 orang Koefisien Tenaga / M3 : - Mandor = (Tk x M) : Qt (L03) 0.1228 jam - Tukang = (Tk x Tb) : Qt (L02) 0.2456 jam - Pekerja = (Tk x P) : Qt (L01) 0.9825 jam
4. HARGA DASAR SATUAN UPAH, BAHAN DAN ALAT Lihat lampiran.
5. ANALISA HARGA SATUAN PEKERJAAN
Lihat perhitungan dalam FORMULIR STANDAR UNTUK PEREKEMAN ANALISA MASING-MASING HARGA SATUAN.
Didapat Harga Satuan Pekerjaan :
Rp. 1,059,373.92 / M
6. MASA PELAKSANAAN YANG DIPERLUKAN Masa Pelaksanaan : 0.00 bulan 7. VOLUME PEKERJAAN YANG DIPERLUKAN
Volume pekerjaan : 0.00 M
FORMULIR STANDAR UNTUK
PEREKAMAN ANALISA MASING-MASING HARGA SATUAN
PAKET :
No. PAKET KONTRAK :
NAMA PAKET :
PROP / KAB / KODYA :
ITEM PEMBAYARAN NO. : SS. 7(10)3 PERKIRAAN VOL. PEK. : 0.00
JENIS PEKERJAAN : Soil Nailing TOTAL HARGA (Rp.) : 0.00
SATUAN PEMBAYARAN : M' % THD. BIAYA PROYEK :
-PERKIRAAN HARGA JUMLAH
NO. KOMPONEN SATUAN KUANTITAS SATUAN HARGA
(Rp.) (Rp.) A. TENAGA 1. Pekerja (L01) jam 0.9825 4,657.31 4,575.68 2. Tukang (L02) jam 0.2456 6,088.57 1,495.46 3. Mandor (L03) jam 0.1228 7,281.29 894.21 6,965.34 B. BAHAN 1 Beton K-250 M3 0.2189 823,265.80 180,212.88 2 Baja Tulangan Kg 15.2160 8,500.00 129,336.00 3 Additive Ltr 0.6000 50,000.00 30,000.00 339,548.88 C. PERALATAN
1 Concrete Mixer jam 0.0000 0.00
2 Water Tank Truck jam 3.9375 131,467.37 517,647.99
3 Driiling Machine jam 0.0417 200,000.00 8,333.33
4 Compressor jam 0.0614 82,035.29 5,037.33
5 Generatorset (Genset) jam 0.0614 230,331.53 14,143.38
6 Grouting Pump/Shot Machine jam 0.1228 177,941.83 21,852.84
7 Casing jam 0.0614 64,816.10 3,980.00
8 Tremy Pipe jam 0.0614 60,021.99 3,685.62
9 Alat Bantu Ls 1.0000 0.00 0.00
574,680.49 D. JUMLAH HARGA TENAGA, BAHAN DAN PERALATAN ( A + B + C ) 921,194.72
E. OVERHEAD & PROFIT 15.0 % x D 138,179.21
F. HARGA SATUAN PEKERJAAN ( D + E ) 1,059,373.92
Note: 1 SATUAN dapat berdasarkan atas jam operasi untuk Tenaga Kerja dan Peralatan, volume dan/atau ukuran berat untuk bahan-bahan.
2 Kuantitas satuan adalah kuantitas perkiraan setiap komponen untuk menyelesaikan satu satuan pekerjaan dari nomor mata pembayaran. Harga Satuan yang disampaikan Penyedia Jasa tidak dapat diubah kecuali terdapat Penyesuaian Harga (Eskalasi/Deskalasi) sesuai ketentuan dalam Instruksi Kepada Peserta Lelang 3 Biaya satuan untuk peralatan sudah termasuk bahan bakar, bahan habis dipakai dan operator.
4 Biaya satuan sudah termasuk pengeluaran untuk seluruh pajak yang berkaitan (tetapi tidak termasuk PPN yang dibayar dari kontrak) dan biaya-biaya lainnya.
JUMLAH HARGA PERALATAN
Analisa EI-SS7103
JUMLAH HARGA TENAGA
JUMLAH HARGA BAHAN
Berlanjut ke hal. berikut.
