Pemboran Dalam dan Pengukuran Packer Test di daerah Buanajaya Kalimantan
Timur
Oleh : Agus Subarnas & Robert L Tobing Kelompok Kegiatan Penyelidikan Energi Fosil
SARI
Pemboran Dalam dan Pengukuran Packer Test Batubara di daerah Buanajaya (Lembar peta No.1915-43) merupakan salah satu kegiatan yang biayai oleh DIPA Pusat Sumber Daya Geologi TA 2007.
Daerah Buanajaya dan sekitarnya merupakan daerah yang cukup potensial dimana terkandung sumberdaya batubara yang cukup besar, hal ini tercermin dengan adanya beberapa Tambang batubara baik yang telah beroperasi maupun yang sedang dalam tahap eksplorasi.
Secara administratif lokasi kegiatan terletak di daerah Buanajaya, Kabupaten Kutai
Kartanegara, Provinsi Kalimantan Timur. Pada posisi geografis 1170 00' 00" – 1170 15' 00" Bujur
Timur dan antara 00 00' 00" – 00 15' 00" Lintang Selatan.
Kegiatan yang dilakukan terdiri dari Pemetaan endapan batubara, Pemboran inti dan pengukuran Packer Test.
Pemboran Dalam dilakukan untuk mendapatkan data endapan batubara pada kedalaman lebih dari 100 m, data tersebut dapat dijadikan bahan evaluasi untuk perencanaan Tambang Dalam. Sedangkan hasil pengujian Packer Test bertujuan untuk mengetahui porositas dan permeabilitas pada lapisan batubara dalam hubungannya untuk mengetahui kandungan dan kualitas gas methane dan akan berguna dalam perencanaan selanjutnya pada studi coalbed methane.
Endapan batubara di daerah penyelidikan sebagian besar berada pada struktur lipatan sinklin Separi dan terdapat pada Formasi Balikpapan. Secara megaskopis batubara umumnya berwarna hitam, terang/mengkilap, belahan sub konkoidal, tidak mengotori tangan, tidak terdapat jejak struktur kayu, mengandung resin dan sedikit pirit. Sedangkan dari hasil analisis kimia berdasarkan data terdahulu batubara di daerah penyelidikan mempunyai kalori antara 5600 – 6350 kal/gr, kandungan air 7.82 – 12.9 %, kadar abu 1.17 – 15.66 %, sulfur total antara 0,14 – 2.98 %, Zat terbang 34.15 – 40.67 %
dan Berat Jenis 1.35 – 1.48 gr/cm3. Berdasarkan klasifikasi ASTM – ASA batubara tersebut termasuk
kedalam jenis batubara Sub Bituminus C.
Dari 2 lobang pemboran yang telah dilakukan dengan total kedalaman 700,10 m, yaitu PMG 01 (335.50 m) dan PMG 02 (365.50 m) diperoleh 8 lapisan batubara dengan ketebalan berkisar antara 1.45 m – 6.00 m.
Total sumber daya batubara dalam klasifikasi Hipotetik untuk Tambang Dalam di daerah penyelidikan sebesar 562.829.601,3 ton. Pada zona 100 m – 200 m terdapat sekitar 171.408.083,2 ton, zona 200 m - 300 m 144.139.542,5 ton. zona 300 m - 400 m sebesar 131.665.524,7 ton dan pada zona antara 400 -500 m sebesar 115.616.450,9 ton.
1. PENDAHULUAN 1.1 Latar Belakang
Pada tahun Anggaran 2007 ini telah dilakukan pekerjaan Pemboran Dalam dan Pengukuran Packer Test Batubara di daerah Buanajaya (Lembar peta No.1915-43) yang dibiayai oleh DIPA Pusat Sumber Daya Geologi.
Dipilihnya daerah Buanajaya sebagai lokasi kegiatan Pemboran Dalam dan Pengukuran Packer Test Batubara antara lain karena secara umum daerah Buanajaya dan sekitarnya merupakan daerah yang cukup potensial dimana terkandung sumberdaya batubara yang cukup besar, hal ini tercermin dengan adanya beberapa Tambang
batubara baik yang telah beroperasi maupun yang sedang dalam tahap eksplorasi.
1.2 Maksud dan Tujuan
Kegiatan ini dilakukan karena pada saat ini sudah semakin sulit menemukan lapangan batubara dengan ratio yang kecil, sehingga nilai perbandingan antara volume batubara dengan batuan penutup (OB) akan semakin tinggi dan menjadi tidak ekonomis.
Adapun maksud kegiatan Pemboran Dalam ini adalah untuk
mendapatkan data yang penting mengenai keadaan endapan batubara pada kedalaman lebih dari 100 m dan mendapatkan nilai porositas dan permeabilitas lapisan batubara daerah tersebut.
Tujuannya adalah untuk mengetahui gambaran geometri, kuantitas dan kualitas lapisan batubara pada kedalaman >100 m yang selanjutnya data tersebut dapat dijadikan bahan evaluasi untuk perencanaan Tambang Dalam. Sedangkan hasil pengujian Packer Test bertujuan untuk mengetahui porositas dan permeabilitas pada lapisan batubara dalam hubungannya untuk mengetahui kandungan dan kualitas gas methane dan akan berguna dalam perencanaan selanjutnya pada studi coalbed methane.
1.3 Hasil yang diharapkan
Kegiatan yang dilakukan diharapkan dapat memberikan informasi mengenai sumber daya batubara pada kedalaman > 100 m dan diharapkan menjadi data yang dapat digunakan untuk perencanaan tambang dalam di daerah tersebut
Hasil kegiatan selanjutnya dituangkan dalam satu format laporan dilengkapi dengan peta zonasi sumber daya batubara dan kualitas nya.
1.4 Lokasi Daerah Penyelidikan
Secara geografis daerah yang diselidiki menempati lembar peta No. 1915-43 lembar
BAKOSURTANAL sekala 1 : 50.000 pada
koordinat antara 0o 00’ – 0o 15’ LS dan 107o 00’ –
107o 15’ BT. Secara administratif termasuk dalam
wilayah Kecamatan Tenggarong Seberang dan Sebulu, Kabupaten Kutai Kartanegara Propinsi Kalimantan Timur.
1.5 Waktu Penyelidikan
Pelaksanaan kegiatan lapangan dimulai pada tanggal 29 Juni hingga 6 Oktober 2007.
Pelaksanaan kegiatan pemboran dalam dilaksanakan oleh satu tim dari Pusat Sumber Daya Geologi yang terdiri atas ahli geologi, juru bor, pelaksana packer test dan petugas dari Pemda Kabupaten Kutai Kartanegara. Kegiatan lapangan berlangsung selama 100 hari diikuti dengan dengan kegiatan kantor yang meliputi analisis dan pemerosesan data, analisis conto di laboratorium, pembuatan peta-peta dan penyusunan laporan akhir.
1.6 Metode Penyelidikan 1.6.1 Pekerjaan Lapangan
Pemetaan Geologi Endapan Batubara
Pengujian dengan alat pakcer test dilakukan pada lobang bor yang telah menembus lapisan batubara terutama yang mempunyai ketebalan > 1,5 m
●Mencari lokasi singkapan batubara
●Dilakukan pengukuran kududukan, tebal lapisan,pemerian dan diplotkan pada peta da sar/peta topografi sekala 1 : 50.000
●Dokumentasi singkapan seperlunya.
●Dilakukan pengambilan conto batubara seca
secara komposit dan chanelling untuk keper
keperluan analisis di Laboratorium
Pemboran Inti
Pemboran inti dilakukan
sebanyak 2 titik dengan mesin bor Long Year LF 70 dan dilaksanakan pada lokasi yang mewakili lapisan-lapisan batubara yang ada didaerah tersebut. Penempatan titik bor disesuaikan dengan singkapan batubara yang ada, sebaran batubara dan pertimbangan-pertimbangan lainnya, diantaranya kondisi lapangan, pertimbangan faktor kondisi geologi, kemudahan akses untuk membawa peralatan bor dan ketersediaan air.
Kegiatan pemboran berlangsung selama 24 jam non stop, dibagi dalam 3 regu/3 ship.
Lokasi bor 1 (PMG 01) telah menembus lapisan A/6, B/7 dan C/8 pada kedalaman ± 304,85 m dengan penempatan titik bor berjarak sekitar 985 m ke arah downdip dari singkapan SA.
Lokasi bor 2 (PMG 02) berjarak sekitar 2 Km sebelah tenggara PMG 01 dan menembus lapisan D/16, E/17, F/18, G/19 dan H/20 pada kedalaman sekitar 287 m dengan penempatan titik bor 390 m ke arah downdip dari singkapan SD/16. (Gambar 4 dan 5)
Pertimbangan pemilihan lapisan yang dijadikan target pemboran dintaranya adalah kualitas batubara yang cukup baik, kemiringan lapisan yang cukup landai dan ketebalan lapisan ± 2 m.
Packer Test
Kegiatan Packer Test dilakukan untuk mengetahui permeabilitas dan porositas lapisan batubara dengan tujuan untuk mengetahui nilai porositas dan permeabilitas yang akan digunakan untuk mengetahui potensi gas pada studi Coal bed methane.
1.6.2 Pekerjaan non Lapangan
Kegiatan yang dilakukan pada tahap ini terdiri atas analisis laboratorium yang terdiri dari analisis kimia dan pengamatan petrografi batubara serta
pengolahan dan penyusunan laporan akhir.
Analisis kimia dilakukan terhadap conto batubara yang dipilih dan dianggap dapat mewakili endapan dan lapisan batubara di daerah penyelidikan. Pengujian yang dilakukan meliputi analisis proksimat dan ultimat. Keseluruhan data yang didapat baik dari hasil kegiatan lapangan maupun dari hasil analisis laboratorium selanjutnya diolah dan dituangkan dalam satu bentuk laporan akhir.
2. KEADAAN GEOLOGI 2.1 Geologi Regional
Daerah inventarisasi termasuk dalam bagian Peta Geologi Lembar Samarinda sekala 1 : 250.000 (S. Supriatna, Sukardi dan E. Rustandi: Puslitbang Geologi Bandung, 1995).
Daerah ini merupakan bagian dari cekungan Kutai. Cekungan Kutai terbentuk sebelum Eosen dan selama kurun waktu antara Eosen – Oligosen Bawah telah terjadi penurunan cekungan sehingga menyebabkan terjadinya genang laut yang terjadi dari arah Timur ke Barat. Peristiwa genang laut yang cukup lama ini menjadikan cekungan Kutai merupakan cekungan yang mempunyai endapan sedimen yang tebal dan luas.
2.1.1 Tatanan Tektonika
Pulau Kalimantan merupakan daerah tektonik yang stabil dimana merupakan bagian dari lempeng Mikro Sunda yang mempunyai karakteristik dan tatanan struktur yang cukup berbeda dengan pulau-pulau lainnya di Indonesia.
Menurut Geologi sejarah, Lempeng Mikro Sunda merupakan pecahan atau fragmental Lempeng Eurasia yang terpisah ke bagian Tenggara akibat tumbukan dengan kerak benua Asia. Dengan demikian maka perkembangan dan pola tektonik yang yang terjadi pada Cekungan Kutai di Kalimantan mengikuti pola tektonik dalam Lempeng Mikro Sunda ini.
Pada dasarnya pola tektonik yang terjadi dari lempeng Mikro Sunda merupakan proses pemisahan akibat stress yang terjadi pada lempeng itu sendiri, disamping adanya faktor internal lainnya yakni adanya gerak rotasi kearah yang berlawanan dari Lempeng Sunda. Faktor eksternal lain yang ikut berperan dalam perkembangan tatanan tektonik di Pulau Kalimantan adalah akibat interaksi antara Lempeng Sunda dengan Lempeng Lempeng Pasifik disebelah Timur, Lempeng Hindia-Australia di Selatan dan Lempeng Laut Cina Selatan.
2.1. 2 Stratigrafi Regional
Daerah ini merupakan bagian dari cekungan Kutai. Cekungan ini disebelah Barat dibatasi oleh Tinggian Kuching, sebelah Utara oleh Tinggian Mangkalihat, sebelah Selatan oleh Cekungan Barito dan di sebelah Timur terbuka ke selat Makasar.
Proses sedimentasi yang terjadi pada cekungan ini mempunyai kontinuitas yang tidak pernah terhenti sejak Jaman Tersier hingga kini (Jaman Kuarter). Proses Regresi mempunyai trend ke arah Timur dan terjadi diantara rentang panjang siklus transgresi.
Secara umum cekungan Kutai didaerah penyelidikan diisi oleh batuan sedimen Tersier klastika halus yang terdiri atas batupasir, batulempung, batulanau dan sisipan-sisipan batubara.yang berasal dari formasi-formasi berumur antara Oligosen sampai Holosen yaitu formasi Pamaluan, formasi Berai, formasi Pulaubalang, formasi Balikpapan dan formasi Kampungbaru serta endapan kuarter aluvium.
2.1.3 Struktur Gelogi Regional
Struktur geologi geologi regional yang terjadi di daerah penyelidikan terdiri atas struktur lipatan dan sesar. Struktur lipatan umumnya mempunyai arah sumbu Timur laut – Barat Daya dengan sayap lipatan dibagian tenggara umumnya lebih curam dibanding sayap lipatan dibagian Barat laut.
Struktur sesar yang berkembang terdiri atas tiga jenis sesar, yaitu sesar naik, sesar normal dan sesar mendatar. Sesar naik kemungkinan terjadi pada Miosen Akhir, sesar-sesar ini kemudian terpotong oleh sesar mendatar yang terjadi kemudian, sedangkan sesar normal terjadi lebih muda yaitu pada kala Pliosen.
2.2 Geologi Daerah Penyelidikan 2.2. 1 Morfologi
Morfologi daerah inventarisasi terdiri atas tiga satuan morfologi, yaitu morfologi dataran rendah, morfologi perbukitan bergelombang sedang dan morfologi endapan aluvium.
Bentuk morfologi bergelombang sedang tersebar sekitar 65 % dari seluruh luas daerah pemetaan dengan ketinggian antara 45-150m dpl, batuannya terdiri
dari perselingan antara batupasir, batulempung, batu lempung karbonan atau batugamping formasi Balikpapan, Pulaubalang, Pamaluan dan formasi Bebulu. Morfologi dataran rendah pada umumnya berada diantara morfologi bergelombang. Aliran sungai umumnya mempunyai pola yang hampir paralel (Sub paralel), sungai-sungai yang ada didaerah penyelidikan umumnya merupakan sungai-sungai intermitten dengan lebar tidak lebih dari 6 m serta alur-alur.
2.2.2 Stratigrafi
Formasi batuan yang ada didaerah ini berdasarkan urutan dari tua-muda adalah Formasi Pamaluan, Formasi Bebuluh, Formasi Pulau Balang dan Formasi Balikpapan serta endapan aluvium.
Formasi Pamaluan disusun oleh batupasir berwarna abu-abu, berbutir halus-sedang, berlapis baik dan pada umumnya berstruktur sedimen silang siur, gelembur gelombang. Terdapat sisipan batulempung, serpih, batugamping dan batulanau.
Formasi Bebuluh sebagian besar tersusun oeh batugamping masif berwarna kuning-kuning, bersifat kristalin seringkali bersisipan dengan batugamping pasiran.
Formasi Pulaubalang terdiri atas perselingan batupasir greywacke, batupasir kuarsa, batugamping, batulempung dan terkadang lapisan tufa. Formasi Pulaubalang ini diperkirakan berumur Miosen Tengah Bagian Atas – Miosen Akhir Bagian Bawah, diendapkan selaras diatas Formasi Bebuluh
Formasi Balikpapan terdiri dari perselingan batupasir kuarsa dan batulempun dengan sisipan lanau, batugamping dan batubara. Formasi ini berumur Miosen Tengah –Miosen Akhir. Pada perselingan antara batupasir dan batulempung terdapat lapisan batubara.
2.2.3 Struktur Geologi
Struktur geologi lebih didominasi oleh struktur lipatan dan cenderung membentuk lipatan antiklinorium, arah sumbu lipatan Utara Timurlaut – Selatan Barat Daya.
Didaerah penyelidikan, struktur lipatan yang penting adalah dua buah sinklin, pertama adalah sinklin Separi dimana sinklin ini di bagian utara atau pada koordinat sekitar 117° 12΄.5 BT/ 00° 04΄LU dan keselatan menerus sampai keluar daerah pemetaan. Sinklin separi ini menjadi penting karena batubara dapat diidentifikasikan berada pada kedua sayapnya. Kedua adalah sinklin Utara, sinklin ini diperkirakan menunjam dibagian selatan pada koordinat sekitar 117° 13΄.5 BT / 00° 03΄ LU
Pada umumnya Formasi Pamaluan, Bebuluh dan Formasi Balikpapan sebagian terlipat kuat dengan kemiringan antara 40° – 75°, sedangkan
batuan yang lebih muda seperti Formasi Kampungbaru terlipat lemah
2.3 Indikasi Endapan Batubara
PT Kaltim Prima Coal telah melakukan Eksplorasi besar-besaran pada pertengahan tahun 1990 an dimana hasilnya mengindikasikan bahwa batubara terakumulasi pada cekungan Kutai. Kesimpulan awal dari hasil eksplorasi PT Kaltim Prima Coal bahwa endapan batubara di daerah yang akan di inventarisasi kemungkinan terakumulasi dalam suatu sub cekungan atau terakumulasi pada sayap sinklin yang memanjang dengan arah sumbu Utara Timurlaut – Selatan Baratdaya yang dikenal dengan nama Sinklin Separi. Kearah Selatan sinklin ini menerus sampai keluar lembar peta daerah penyelidikan sampai kedaerah Ambalut, didaerah ini PT Kitadin-Banfu sampai saat ini masih beroperasi dan menambang batubara.
Dilapangan indikasi adanya endapan batubara dapat diamati dibeberapa tempat sepanjang jalan antara Samarinda – Muarakaman, dimana singkapan batubara muncul sebagai sisipan diantara batulempung abu abu kehitaman.
3. HASIL PENYELIDIKAN 3.1 Geologi Endapan Batubara
Selama dilakukannya pemetaan
geologi batubara, singkapan batubara hanya terdapat pada dua formasi saja yaitu pada formasi Pamaluan dan formasi Balikpapan.
Prospek lebih jauh endapan batubara dalam formasi Pamaluan tidak bisa diharapkan karena dari sekitar 25% luas formasi yang tersebar hanya ditemukan 3 singkapan dengan ketebalan sekitar 0.1m.
Prospek endapan batubara pada formasi Balikpapan terkonsentrasi pada kedua sayap sinklin Separi yang memanjang dengan arah hampir Timur laut – Barat Daya di bagian tengah hingga ke selatan lembar peta, pada bagian yang lain batubara terdapat di bagian utara lembar peta dan terkonsentrasi pada suatu lipatan (sinklin) yang mengarah Utara Timurlaut – Selatan Baratdaya dan menunjam dibagian selatannya, dalam
jumlah yang lebih kecil, batubara juga tersingkap dibagian Timur lembar peta.
3.2. Pembahasan Hasil Penyelidikan
3.2.1 Data Lapangan dan Interpretasi Endapan Pemboran Batubara
Dari 2 lobang pemboran yang telah dilakukan didaerah penyelidikan dengan total kedalaman 700,10 m, yaitu PMG 01 (335.50 m) dan PMG 02 (365.50 m) diperoleh 8 lapisan batubara dengan ketebalan berkisar antara 1.45 m – 6.00 m dan beberapa sisipan-sisipan batubara yang mempunyai ketebalan mulaidari 0.30 m – 0.96 m.
Pengambilan conto batubara
Conto batubara untuk analisa laboratorium diambil pada semua lapisan lapisan batubara yang dijumpai. Analisa conto yang akan dilakukan adalah kandungan air total, kandungan air tertambat (inherent moisture), abu, sulfur, karbon tertambat, kalori, kandungan zat terbang dan berat jenis batubara.
Sedangkan analisis pertografi akan dilakukan untuk mengetahui komposisi maseral batubara

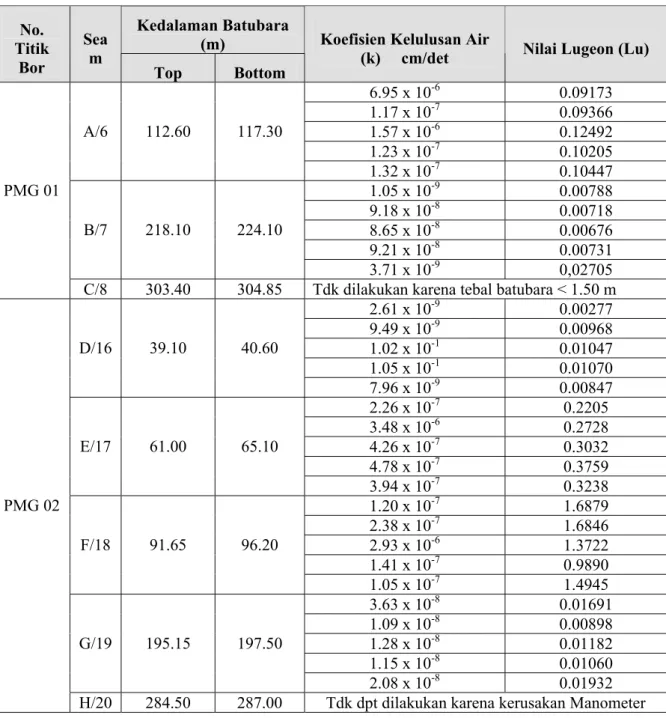

Pengukuran Packer Test
Pengukuran dengan alat Packer Test merupakan metode pengujian kelulusan air bertekanan pada lobang bor, dimana hasil akhirnya akan diperoleh koefisien kelulusan air dan nilai Lugeon dari lapisan batubara.
Data kelulusan air pada batubara diperlukan untuk perencanaan tambang dalam, diantaranya memprediksi rembesan air pada area tambang dibawah permukaan dan dapat digunakan untuk keperluan mendeteksi kebocoran gas.
Pada masa mendatang nilai kelulusan air pada batubara sangat diperlukan dalam kajian coalbed methane, yakni untuk mengetahui kemungkinan potensi gas methan dalam lapisan batubara.
Pengukuran sifat kelulusan batubara dilakukan pada lapisan batubara yang mempunyai ketebalan diatas 1,5 m.
Dari 8 seam batubara yang ada telah dilakukan sebanyak 8 kali pengukuran dengan alat Packer Test, masing-masing pengukuran dilakukan 5 kali pengamatan. Hasil perhitungan pada pengukuran tersebut disarikan pada tabel 4 dibawah ini.
Interpretasi kelulusan air pada lapisan batubara : 1. Pada lapisan batubara A/6 terjadi kondisi
Pengikisan, yakni pelebaran rekahan akibat hilangnya material pengisi atau akibat kikisan pada saat pengujian kelulusan air bertekanan.
2. Pada lapisan batubara B/7 terjadi kondisi Penyumbatan, yaitu terjadi pengisian atau penyumbatan rekahan oleh material pada saat pengujian kelulusan air bertekanan.
3. Pada lapisan batubara D/16 terjadi kondisi Turbulen, yakni bidang atau celah yang menyebabkan batuan bersifat tidak menerus antara lain dapat berupa perlapisan, kekar atau sesar.
4. Pada lapisan E/17 terjadi kondisi Turbulen.
5. Pada lapisan batubara F/18 terjadi kondisi Penyumbatan
6. Pada lapisan batubara G/19 terjadi kondisi Turbulensi
Pengukuran Kandungan gas Methane
Pengukuran kandungan gas methan telah dilakukan untuk pengembangan Coalbed Methane dengan cara memasukan core batubara kedalam tabung Canester sebanyak 14 buah. Hasil pengukuran kandungan gas methane masih dalam pengamatan oleh ”Tim Pengukuran Gas dalam Batubara”.
3.2.2 Potensi Endapan Batubara
Secara umum endapan batubara didaerah penyelidikan merupakan endapan yang terendapkan dalam lipatan sinklin dan terbentuk dengan jumlah lapisan yang cukup banyak. Berdasarkan data singkapan dan data pemboran, maka dari hasil korelasi lapisan batubara, diperkirakan bahwa umumnya lapisan batubara didaerah ini mempunyai ketebalan yang berubah-ubah atau seringkali terjadi penebalan dan penipisan lapisan.
Terjadinya jumlah lapisan yang cukup banyak kemungkinan berhubungan dengan sejarah terjadinya endapan batubara tersebut. Diperkirakan batubara didaerah ini terendapkan dalam lingkungan delta. Dimana saat suplai material organik pembentuk batubara ada, terjadi subsiden (penurunan cekungan) dalam waktu yang relatif cepat. Selanjutnya terjadi perulangan seperti itu dalam kurun waktu panjang selama Miosen Atas sampai Pliosen atau sepanjang terjadinya proses terakumulasinya material organik
pembentuk batubara pada formasi Balikpapan.
3.2.3 Korelasi dan Penamaan Lapisan Batubara
Selama pemetaan geologi berlangsung didapatkan data singkapan sebanyak 133 buah. Rekonstruksi dan korelasi yang dibuat berdasarkan data yang ada menunjukkan bahwa endapan batubara di daerah penyelidikan bagian terbesar atau hampir 90% menempati bagian tengah – selatan lembar peta dan mempunyai penyebaran mengikuti pola lipatan sinklin separi dengan arah umum Timur Laut – Barat Daya, dengan kemiringan lapisan umumnya sekitar 20° dan bervariasi antara 8° – 68°. Jumlah seam yang dapat dikorelasikan sebanyak 29 seam batubara. Ketebalan tiap seam bervariasi antara 0.1 m sampai 6.00 m. Akan tetapi sebagian besar seam batubara umumnya mempunyai tebal antara 0.8 m–3.00 m.
Endapan batubara di daerah penyelidikan pada umumnya mempunyai kontinuitas ketebalan yang tidak selalu ideal, oleh karenanya sering didapatkan dalam satu seam ketebalannya sangat bervariasi atau sering terjadi penebalan dan penipisan lapisan batubara dalam seam yang sama.
Akumulasi endapan batubara terbesar terjadi pada sayap Barat Laut dan Tenggara sinklin Separi, pada zona ini dinamakan Blok Separi dengan notasi lapisan batubara/seam S 2, S 7, S
9A…dst. Penamaan seam batubara pada sayap
Baratdaya diberi notasi S1, S2…dst sedangkan untuk sayap Timur dibedakan misalnya S 1A, S 2A
…dst. Ketebalan lapisan sangat bervariasi yaitu
antara 0.10 m sampai paling tebal mencapai 6 m. Secara umum batubara didaerah ini berwarna hitam, kilap/terang, keras, belahan konkoidal, kadar abu relatip rendah (tidak mengotori tangan), pada beberapa tempat banyak mengandung resin, dan kadar sulfur diperkirakan rendah.
Seluruh batubara tersebut merupakan batubara yang terdapat dalam formasi Balikpapan. Pada umumnya lapisan batubara dalam formasi Balikpapan di daerah penyelidikan merupakan lapisan batubara yang diapit oleh batuan pengapit batulempung baik batulempung abu abu atau dalam lapisan batulempung karbonan.
Korelasi lapisan batubara dilakukan terutama dengan mengamati ciri-ciri lapisan dalam satu sekuen singkapan dan data pemboran, diantaranya dengan memperhatikan lapisan pengotor, batuan samping/pengapit dan arah penyebaran lapisan.
Sumber daya Batubara
Sumber daya batubara untuk penambangan dalam ditentukan oleh beberapa kriteria, diantaranya lapisan batubara yang akan ditambang memiliki ketebalan yang memadai dan cukup ekonomis untuk untuk ditambang dengan ketebalan antara 2 m – 4 m, kualitas batubara cukup baik dan kemiringan lapisan relatif landai.
Berdasarkan beberapa parameter diatas dan data dari 2 titik pemboran dalam, maka didaerah penyelidikan terdapat beberapa lapisan batubara yang dianggap dapat memenuhi kriteria tersebut yaitu lapisan batubara A/6, B/7, G/19 dan H/20
Penghitungan sumber daya batubara untuk tambang dalam dibagi atas 4 zonasi yaitu zona kedalaman 100 – 200
m, 200 – 300, 300 - 400 m dan 400 – 500 m. Batas-batas zona kedalaman ini searah
sebaran batubara yang diyakini masih menerus kemudian diproyeksikan ke permukaan sehingga diperoleh luas daerah pengaruh masing-masing zona tersebut.
Sumber daya batubara dihitung dalam klasifikasi Sumber Daya
Hipotetik dengan rumus
Sumber Daya = Luas Daerah Pengaruh x Tebal
Lapisan Batubara x BJ
Perhitungan ini akan menghasilkan sumber daya per lapisan per zona, sehingga sumber daya per zona kedalaman akan diperoleh dari penjumlahan sumber daya masing-masing lapisan.
Penghitungan Sumber Daya batubara untuk Tambang Dalam di daerah Penyelidikan dapat dilihat pada tabel 6 sbb :
Kualitas Batubara
Kualitas batubara ditentukan dari Analisis labratorium, yang terdiri atas analisis kimia, fisika dan petrografi batubara. Analisis kimia yang dilakukan terdiri atas analisis proksimat dan ultimat, yaitu untuk mengetahui kandungan moisture (IM, FM, TM), kandungan zat terbang (VM), kandungan abu (Ash), karbon tertambat (FC), kadar sulfur total
(St). Analisis fisika terutama untuk mengetahui nilai kalori (CV), berat jenis (SG) dan indeks kekerasan (HGI) sedangkan analisis petrografi terutama untuk mengetahui kandungan maseral, nilai reflektansi vitrinit dan kandungan mineral (lempung, oksida besi, pirit). Kualitas batubara saat ini, masih diolah dilaboratorium sehingga belumdapat dilaporkan.
3.2.4 Prospek Pemanfaatan dan Pengembangan Batubara
Kenampakan megaskopis batubara di memperlihatkan ciri-ciri berwarna hitam, terang/bright, tidak mengotori tangan menandakan bahwa batubara didaerah ini dari segi kualitas cukup layak untuk ditambang.
Dari segi kuantitas dimana secara hipotetik daerah Buanajaya dan sekitarnya mempunyai sumber daya batubara lebih dari 500 juta ton merupakan sumber daya yang cukup memadai.
Dari acessability, daerah penyelidikan
terletak sejauh 16 km dari jalan poros yang menghubungkan antara kota Samarinda-Tenggarong atau terletak sejauh ± 23 km dari lokasi penyelidikan ke Sungai Mahakam sehingga dapat dimanfaatkan sebagai Stock Pile. Selanjutnya batubara dapat diangkut melalui S. Mahakam ke Samarinda sejauh 80 km.
Sementara jarak darat antara persimpangan jalan masuk ke lokasi dengan Samarinda hanya sekitar 50 km dan hanya sekitar 45 km ke Tenggarong dengan kondisi jalan beraspal, hal ini sangat memudahkan untuk pengurusan surat menyurat atau keperluan administratip lainnya. Sementara jarak darat antara persimpangan jalan masuk ke lokasi dengan Samarinda hanya sekitar 50 km dan hanya sekitar 45 km ke Tenggarong dengan kondisi jalan beraspal, hal ini sangat memudahkan untuk pengurusan surat menyurat atau keperluan administratip lainnya.
Walaupun masih sangat banyak faktor/aspek dan parameter lain yang perlu dikaji, terutama kelayakan dari segi geologi teknik, akan tetapi secara sederhana daerah ini sangat memberikan harapan dan mempunyai prospek yang baik untuk dikembangkan lebih lanjut untuk tambang dalam.
Kendala yang mungkin timbul kemungkinan terbesar adalah masalah lingkungan dan sosial, karena daerah tersebut sebagian besar merupakan daerah transmigrasi dan persawahan milik penduduk sehingga perlu perencanaan yang lebih matang.
4. KESIMPULAN DAN SARAN
Dari hasil penyelidikan, interpretasi dan hasil pengujian conto yang telah dilakukan dapat ditarik beberapa kesimpulan sebagai berikut : 1. Secara geologi daerah penyelidikan
berada agak kebagian Timur dari cekungan Kutai
2. Di daerah penyelidikan batubara hanya dijumpai dalam formasi Balikpapan berumur Miosen Atas – Pliosen. Batubara umumnya berwarna hitam, terang/bright, kadar abu relatif rendah.
3. Umumnya batubara merupakan interseam atau sisipan dalam batu lempung formasi Balikpapan. Ketebalan rata-rata kebanyakan antara 0.80 – 3.00 m, walaupun beberapa seam menunjukan ketebalan yang tinggi yaitu antara 6.00 sampai > 8.00 m.
4. Pemboran dilakukan pada dua lokasi yaitu PMG-01 dan PMG-02, dengan kedalaman masing-masing 365.50 m dan 335.50 m.
5. Dari pemboran 2 lokasi terdapat 8 lapisan batubara dengan ketebalan bervariasi antara 1.45 m – 6.00 m. Dari 8 lapisan tersebut 4 seam diantaranya yaitu seam A, B, G dan H termasuk kriteria lapisan batubara yang dapat diperhitungkan untuk perhitungan Sumber Daya tambang dalam.
6. Secara megaskopis kenampakan batubara berwarna hitam,
terang/mengkilap, keras, berlapis, keras, belahan
sub-konkoidal, tidak mengotori tangan, kandungan resin pada tempat-tempat tertentu cukup tinggi, kandungan pirit/mineral sulfida pada beberapa tempat cukup tinggi, struktur kayu sama sekali tidak terlihat.
7. Hasil perhitungan Sumber daya batubara dalam klasifikasi Hipotetik untuk Tambang Dalam di daerah penyelidikan pada zona 100 m – 200 m terdapat sekitar 171.408.083,2 ton. Pada zona 200 m - 300 m adalah 144.139.542,5 ton. Pada zona 300m - 400 m sebesar 131.665.524,7 ton dan pada zona antara 400 -500 m sebesar 115.616.450,9 ton
8. Disarankan untuk menindaklanjuti penyelidikan ini dengan tahapan penyelidikan yang lebih sistematis agar diperoleh data yang lebih akurat.
DAFTAR PUSTAKA
1. Agus Subarnas, 1994, Penyelidikan
Pendahuluan Endapan Batubara Di Daerah Tabang dan sekitarnya,
Kabupaten Kutai, Propinsi Kalimantan Timur, Direktorat Sumberdaya Mineral Bandung.
2. Agus Subarnas, 2004, Inventarsasi
Bersistem Endapan Batubara Di Daerah Buanajaya dan sekitarnya,
Kabupaten Kutai Kartanegara Propinsi Kalimantan Timur, Direktorat Sumberdaya Mineral Bandung.
3. Eddy R Sumaatmaja, 2002, Inventarisasi batubara bersistem di daerah Bontang dan sekitarnya sekala 1 :
50.000, Direktorat Inventarisasi Sumber Daya Mineral Bandung.
4. H.G. Reading , 1980, Sedimentary Environment and Facies.
5. Selayang Pandang Kabupaten Kutai Kartanegara Edisi Tahun 2002.
6. Shell Internationale Petroleum
Maatschappij B.V., The Hague. Exploration and Minning Division
(SCEH).Coal Exploration and Minning Manual Part 1. Introduction to coal Geology (1976).
7. S. Supriatna, Sukardi dan E. Rustandi, 1995, Peta Geologi Lembar Samarinda, Kalimantan, Pusat
Pengembangan Geologi, Bandung. 8. PT Kayan Putra Utama Coal, 2003, Laporan Eksplorasi PT Kayan Putra Utama Coal.
9. PT Kymco Armindo, 2003, Laporan Eksplorasi PT Kymco Armindo.

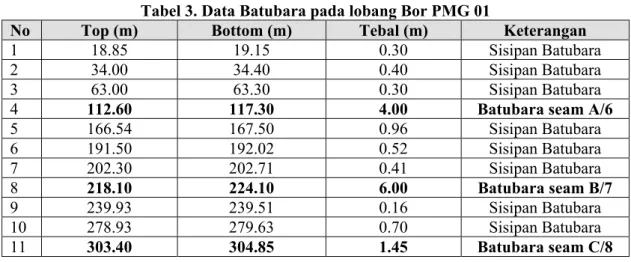

Tabel 3. Data Batubara pada lobang Bor PMG 01
No Top (m) Bottom (m) Tebal (m) Keterangan
1 18.85 19.15 0.30 Sisipan Batubara
2 34.00 34.40 0.40 Sisipan Batubara
3 63.00 63.30 0.30 Sisipan Batubara
4 112.60 117.30 4.00 Batubara seam A/6
5 166.54 167.50 0.96 Sisipan Batubara 6 191.50 192.02 0.52 Sisipan Batubara 7 202.30 202.71 0.41 Sisipan Batubara 8 218.10 224.10 6.00 Batubara seam B/7 9 239.93 239.51 0.16 Sisipan Batubara 10 278.93 279.63 0.70 Sisipan Batubara 11 303.40 304.85 1.45 Batubara seam C/8
Tabel 4. Data Batubara pada lobang Bor PMG 02
No Top (m) Bottom (m) Tebal (m) Keterangan
1 13.70 14.30 0.60 Sisipan Batubara
2 39.10 40.60 1.50 Batubara seam D/16
3 61.00 65.10 4.10 Batubara seam E/17
4 91.65 96.20 4.55 Batubara seam F/18
5 195.15 197.50 2.35 Batubara seam G/19
Tabel 5. Hasil Penghitungan Packer Test Batubara Kedalaman Batubara (m) No. Titik Bor Sea m Top Bottom
Koefisien Kelulusan Air
(k) cm/det Nilai Lugeon (Lu)
6.95 x 10-6 0.09173 1.17 x 10-7 0.09366 1.57 x 10-6 0.12492 1.23 x 10-7 0.10205 A/6 112.60 117.30 1.32 x 10-7 0.10447 1.05 x 10-9 0.00788 9.18 x 10-8 0.00718 8.65 x 10-8 0.00676 9.21 x 10-8 0.00731 B/7 218.10 224.10 3.71 x 10-9 0,02705 PMG 01
C/8 303.40 304.85 Tdk dilakukan karena tebal batubara < 1.50 m
2.61 x 10-9 0.00277 9.49 x 10-9 0.00968 1.02 x 10-1 0.01047 1.05 x 10-1 0.01070 D/16 39.10 40.60 7.96 x 10-9 0.00847 2.26 x 10-7 0.2205 3.48 x 10-6 0.2728 4.26 x 10-7 0.3032 4.78 x 10-7 0.3759 E/17 61.00 65.10 3.94 x 10-7 0.3238 1.20 x 10-7 1.6879 2.38 x 10-7 1.6846 2.93 x 10-6 1.3722 1.41 x 10-7 0.9890 F/18 91.65 96.20 1.05 x 10-7 1.4945 3.63 x 10-8 0.01691 1.09 x 10-8 0.00898 1.28 x 10-8 0.01182 1.15 x 10-8 0.01060 G/19 195.15 197.50 2.08 x 10-8 0.01932 PMG 02
Tabel 6. Penghitungan Sumber daya Batubara untuk tambang dalam di daerah Penyelidikan
Luas Daerah Pengaruh (m2) Sumber Daya (ton)
Lap Batubara 100-200 200-300 300-400 400-500 Tebal (m) BJ 100-200 200-300 300-400 400-500 ∑ Sumber Daya (ton) S6 (A) 8.854.8 8.406.1 7.991.1 7.618,1 4,70 1,35 56.183.756,7 53.336.867,6 50.703.770,8 48.337.135,8 208.561.531,0 S7 (B) 10.709.5 10.016.5 9.368.4 8.306,1 6,00 1,35 86.746.835,6 81.133.636,2 75.884.050,4 67.279.315,1 311.043.837,2 S19 (G) 4.619.76 2,35 1,35 14.656.176,3 14.656.176,3 S20 (H) 4.095,2 2.864.,9 1.504.5 2,50 1,35 13.821.314,6 9.669.038,7 5.077.703,5 28.568.056,8 Total 171.408.083,2 144.139.542,5 131.665.524,7 115.616.450,9 562.829.601,3
Peta Indek Daerah Penyelidikan
Tanjung Bengalun
Adas KALIMANTAN
Gambar. 1 Peta lokasi daerah penyelidikan 115° BT Sangkulirang L A U T J A W A K A L I M A N T A N T I M U R 118° BT 117° BT 116° BT Muara Kaman S E L A T M A K A S A R Muara Wahau Tanah Merah Sangkinah BONTANG Muara Badak Tenggarong Penajam Muara Payang Pulung Belimbing Longikis TANAH GROGOT BALIK PAPAN SAMARINDA 1° LU 1° LS 0° Sepinang
Stratigrafi Daerah Penyelidikan KP40 Buana Jaya Mulawarman Tmpb Tomp Tmbp Tmbp Tmpb Tmbp Tmpb Tmpb Tmpb Tmbp 0° 15' 0° 02' 117° 1 5 ' S . B atu N ong kop S . E n t a p i S. S epari Ka nan S. Sep ar i Ki r i S . Loa A i rabang S. Lo a Teras S. S epari Besar S . B a u bat u S . Sebunt o S. Mau K i r i S. Ma u 08' 07' 05' 05' 04' 03' 09' 10' 11' 12' 13' 14' 14' 13' 12' 11' 10' 09' 08' 07' 06' 05' 04' 03' 02' 02' 03' 04' 05' 06' 07' 08' 09' 10' 11' 12' 13' 14' 0° 02' 11 7° 00 ' 0° 15' 11 7 ° 15' 117 ° 00 ' DMK 29 HK09 BHS1 KPC7 KPC8 KPC24 KPC6 DSK09 DMK35 KPC17 DMK18 DMK16 DMK49 DMK45 DMK36 DMK37 DMK38 F CK18 CK17 CK58 CK73 CK57 HK08 KP17 DMK33 CK40 KPC23 HK03 DMK09 DMK11 DMK12 DMK05 KPC9 KPC10 DMK34 KPC2 KPC3 KPC19 KPC20 DBK03 DBK04 DBK02 DMK13 Tomp Tomp Tomp 9.990.000 9.980.000 510.000 520.000 08' 07' 05' 05' 04' 03' 09' 10' 11' 12' 13' 14' KPC4 KPC5 KPC1 DMK 28 DMK 27 DMK22 KP41 KP09 KP19 KP23 KP22 DMK04 HK07 HK05 DSK10 CK13 CK24 KP20 KPC25 KP46 9°11° 12° 12° 16° 10° 17° 12° 10° 11° 10° 30° 35° 62° 76° 40° 24° 31° 5° 6° 15° 20° 26° 13° 18° 60° 17° 32° 10° 34° 35° 25° 10° 26° 15°10° 19° 12° 10° 10° 4° 30° 10° 14° 26° 32° 15° 11° 34° 30° KPC15 12° DBK06 HK11 32° 25° 26° 27° 81° 60° 50° 68° 40° 9° 64° B 6° A 8° M 7° N 7° I 4° H 5° F 6° D 7° E 7° G 5° C 6° J 9° K 8° L 8° HK02 21° HK01 26° 12° 12° 10° 8°
Digambar : Robert L.Tobing Disusun : Ir. Agus S
PETA SEBARAN DAN ZONASI BATUBARA DAERAH BUANA JAYA DAN SEKITARNYA, KABUPATEN KUTAI TIMUR
PROPINSI KALIMANTAN TIMUR
Formasi Pulubalang Diperiksa : Disetujui : 0 0 KETERANGAN: 5 Formasi Balikpapan Sesar mendatar Sinklin Jalan U 5 Km 10 Cm No. Peta : Tahun : 2007 Tmbp Tmpb
Tomp Formasi Pamaluan
Singkapan Batubara Singkapan Batuan Antiklin 1 2 3 4 6 7 8 9 1 2 3 4 Lubang Bor Sebaran Batubara Perhitungan Sumberdaya Sungai Batas Kecamatan Batas formasi Penampang SKALA 1 : 50.000 A B
DEPARTEMEN ENERGI DAN SUMBERDAYA MINERAL
BADAN GEOLOGI PUSAT SUMBER DAYA GEOLOGI
DAFTAR ISIAN SAMARINDA BALIK PAPAN TANAH GROGOT Longikis Belimbing Adas Pulung Muara Payang Penajam Tenggarong Muara Badak BONTANG Sangkinah Tanjung Bengalun Tanah Merah Sangkulirang Sepinang Muara Wahau S E L A T M A K A S A R Muara Kaman 115° BT 116° BT 117° BT 118° BT 0° 1° LS 1° LU KALIMANTAN K A L I M A N T A N T I M U R PETA PETUNJUK Daerah Penyelidikan Keterangan : 510.000 520.000 9.990.000 9.980.000 9.995.000 9.985.000 9.995.000 9.985.000 9.975.000 9.975.000 515.000 515.000 525.000 525.000 S6S7 S20 Buana Jaya Mulawarman Sukamaju L A U T J A W A TENGGARONG Karyaharapan G. Tanggabarat G. Batunongkop G. Hantu Giriagung Sidomulyo Sidodadi Bukitpariaman Sidomakmur Pulomas Binamulya G. Tengkorak Karyabakti G. Pasir G. Batukotak G. Separi Muarabadak Sebulu KUTAI DKM08 KP-12 KP-0215° 10° PMG.01 PMG.02 S19 S7A S 19A 0 100 100 200 S7 400-500m300-400m 200-300m 100-2 00m 0-100 m 400-500m 300-400m 200-300m 100-2 00m 100-2 00m 100-2 00m 0-100 m 300 400 500 200 - 300 meter 300 - 400 meter 100 - 200 meter 400 - 500 meter Penampang Zonasi Skala 1 : 50.000 BH.02 400 - 500 meter 0 100 100 200 300 400 500
100.00 0.00 DEPTH (m)
THICKNESS
(m) SED. STRUCTURE GRAIN SIZE & LITHOLOGY
CORE RECOVERY (%)
FOSSILS SAMPLE
NUMBER DESCRIPTIONS
BORE HOLE LOG BUANA JAYA AREA (SHEET NO. 1915 - 43)
EAST KALIMANTAN PROVINCE
BORE HOLE NO AREA LOCATION STARTED FINISHED SCALE
Grav C.S M.S F.S Silt Clay 20406080
PMG - 01 Buana Jaya Mulawarman juli 2007 Agustus 2007 1 : 200 : : : : : : COORDINATE X Y ELEVATION DEPTH WELL SITE GEOLOGIST DRILLER 00° 11' 30.0" 117° 06' 58.6" - m 365.50 m Agus Subarnas Hasyim S Cs. : : : : : :
Soil, brown, soft, friable plant remain abundant.
End of drilled at 365.50 m GEOLOGICAL RESOURCES CENTER
Clayey siltstone, grey, hard, parallel lamination. Thin layer of coal at 239.35- 239.51m.
Claystone, grey, weakly cemented, contain fragment &coal string
Claystone, blackishgrey, hard. 5.50 7.20 18.50 23.90 74.00 101.50 117.30 119.50 166.54 167.50 191.50 218.10 224.10 226.10 242.70 272.44 274.34 278.40 282.55 303.40 304.85 306.15 320.18 322.10 340.05 350.10 365.50 20.00 40.00 60.00 80.00 120.00 140.00 160.00 180.00 200.00 220.00 240.00 260.00 280.00 300.00 320.00 340.00 360.00
Sandstone, grey, fine - mediumgrain size, sub angular,hard.
Sandstone, fine to medium grain size, grey, weakly cemented. Coal layer at the lower part (18.85-19.15 m) 5. 50 1.70 11 .30 5. 40 50 .1 0 27 .5 0 15 .8 0 2.20 47 .0 4 24 .0 0 0.96 26 .6 0 6. 00 2.00 16 .6 0 29 .7 4 14 .0 3 1.92 17 .9 5 10 .0 5 15 .4 0 1.30 1.45 20 .8 5 4. 15 4. 06 1.90
Silty claystone, grey, hard, thin layer (± 10 cm) of sandstone & coal (± 40 cm at 34 m and 36 m)
Sandstone, grey, fine grain size, hard. Interlamination with carbonaceous clay, contain of coal fragment at the lower part Coal, black, banded bright, hard, sub conc, resin occured, pyrite < 1 %. Coaly caly, black, laminated, soft. Contain of resin & coal fragment
Coal, black, banded bright, hard, sub concoidal cleaved, resin occured. Silty claystone, grey, hard, paralel lamination. Sandstone, fg, grey, hard at 144.00-144.50 m & 146-146.50 m
Claystone, Greenishgrey to black, hard, paralel lamination, contain of coal fragment.
Siltstone, grennish grey, very hard at 187.70-188.30 m.
Silty claystone, greenishgrey, hard. At the bottom the colour is black.
Thin layer of coal at 191.50-192.02 & 202.30-202.71 m.
Coal, black, bright, hard, sub concoidal cleaved, resin occured, pyrite < 1 %. Collly clay at the top and bottom Claystone, darkgrey, bedded, contain of coal string
. . . .. . . . . . . . . . . . . . . . . . . ... .
Sandstone, dark grey to black, medium to coarse grain size, mostly quartz, weakly cemented, paralel lamination, contain of fragment & coal string, intensive at 259.70-260.50m.
Sandstone, dark grey to black, fine to med grain size, mostly quartz, weakly cemented, paralel lam, contain of fragment & coal string.
Siltstone, dark grey, hard, paralel lam, intercalation with coally clay.
Coaly caly, black, laminated, soft. Contain of resin & coal fragment. Coal layer at 278.93-279.63 m. Siltstone, dark grey, hard, paralel lam, contain of coal fragment. Intercalation with coally clay.
Coal, black, bright, hard, sub concoidal cleaved, resin occured, pyrite < 1 %. Collly clay at the top and bottom
Siltstone, dark grey, hard, paralel lam, contain of coal fragment.
Coaly caly, black, laminated, soft. Contain of resin & coal fragment. Coal layer at 278.93-279.63 m.
Siltstone, dark grey, hard, paralel lamination. Sandstone, dark grey to black, fine to med grain size, mostly quartz, weakly cemented, paralel lamination.
Siltstone, dark grey, very hard, paralel lamination. Silty claystone, darkgrey, very hard, massive.
BORE HOLE LOG BUANA JAYA AREA (SHEET NO. 1915 - 43)
EAST KALIMANTAN PROVINCE
BORE HOLE NO AREA LOCATION PMG - 02 Buana Jaya Mulawarman : : : COORDINATE X Y ELEVATION 00° 11' 40.4" 117° 08' 11.6" - m 335.50 m : : : 100.00 0.00 DEPTH (m) THICKNESS
(m) SED. STRUCTURE GRAIN SIZE & LITHOLOGY CORE RECOVERY (%) FOSSILS SAMPLE NUMBER DESCRIPTIONS STARTED FINISHED SCALE
Grav C.S M.S F.S Silt Clay 20406080
Agustus 2007 Oktober 2007 1 : 200 : : : DEPTH WELL SITE GEOLOGIST DRILLER Agus Subarnas Hasyim S Cs. : : :
Soil, brown, soft, friable plant remain abundant.
End of drilled at 335.50 m
GEOLOGICAL RESOURCES CENTER
Claystone, lightbrown, hard, coal layer at 13.70-14.80 m. 10.00 20.00 40.00 60.00 80.00 120.00 140.00 160.00 180.00 200.00 220.00 240.00 260.00 280.00 300.00 320.00 10 .0 0 20 .4 0 72 .5 0 12 .1 0 12 .2 5 24. 23 32 .4 7 14. 20
Siltstone, dark grey, very hard, paralel lamination. Intercalation with carbonaceous clay.
10. 00 20.00 61.00 65.10 79.12 91.65 96.20 168.70 170.90 183.00 195.15 197.50 205.96 218.45 230.70 254.93 278.40 279.18 284.50 287.00 288.00 302.20 309.35 335.50 39.10 40.60
Siltstone, dark grey, very hard, paralel lamination. Intercalation with carbonaceous clay. Coal, black, banded bright, hard, sub conc, resin occured, pyrite < 1 %.
19
.1
0
1.50
4.
10 Coal, black, bright, hard, sub concoidal cleaved, resin occured, pyrite < 1 %. Coally clay at the top and bottom
Siltstone, dark grey, very hard, paralel lamination. Intercalation with carbonaceous clay.
14
.0
2
12
.5
3 interlamination with carb clay and coal layer. Sandstone, darkgrey, fine-med, very hard, paralel lam.
Contain of coal fragment at the lower part.
4.
55 Coal, black, bright, hard, sub concoidal cleaved, resin
occured, pyrite. Coally clay at the top and bottom
Siltstone, grey, very hard, interlamination with carbona ceous clay and quartz sandstone (grey, fine-med, hard at 107.80 m, 125.141.90 m, 154.80 m, 159.70 m).
Coal, black, bright, hard, sub conconcoidal cleaved, resin occored at 125.55-125.95 m.
Coally clay and coal fragment at 142.40-142.90 m.
2.20 Sandstone, grey, fine-med grain size, hard, sub angular.
Interlamination with carbonaceous clay, contain of coal fragment at the lower part. Siltstone, grey, very hard, paralel lam. Interlamination with quartz sandstone (grey, fine-med, hard) and coal at 173.20 and 177.35 m.
10
.1
5
Siltstone, grey, very hard, paralel lamination. Coal layer at 184.81 m.
2.35
Coal, black, bright, hard, sub concoidal cleaved, resin occured, pyrite < 1 %. Coally clay at the top and bottom Siltstone, grey, very hard, paralel lamination.
8.
46
12
.4
9 Sandstone, grey, medium-coarse grain size, sub angular,
very hard.
Silty claystone, grey, hard, paralel lamination. Thin layer of coal at 221.32-221.90 m.
Clayey siltstone, grey, hard, parallel lamination.
Coally clay, black, soft, contain of coal string at 232.70 m-233.40 m. . . . . . . . . . . . . . . . . ...
. Quartz Sandstone, dark grey to black, medium to coarsegrain size, weakly cemented, paralel lamination, contain of fragment & coal string.
Coal, black, banded bright, hard, sub concoidal cleaved, resin occured.
5.
32
Siltstone, dark grey, hard, paralel lamination.
2.50
Coal, black, bright, hard, sub concoidal cleaved, resin occured, pyrite. Coally clay at the top and bottom 1.00
Carbonaceous clay, black, hard, sub concoidal cleaved, resin, occured, pyrite.
Siltstone, dark grey, very hard, paralel lamination.
7.
15 Silty claystone, darkgrey, very hard, massive.
Siltstone, grey, very hard, paralel lamination. 0.78
26
.1
