SISTEM PELAYANAN RESERVASI TIKET ANGKUTAN PEMADU MODA
SYSTEM
DESIGN
Diajukan sebagai Tugas 03 mata kuliah Perancangan Perangkat Lunak, pada Program Studi S2 Ilmu Komputer (Minat: Manajemen Informasi) Universitas Gadjah Mada.
Pengampu Mata Kuliah:
Dr. YOHANES SUYANTO, M.I.Kom.
19620306 – 1988 – 03 – 1 – 001
Penyusun: TAUFIK PONTOH
16 / 403717 / PPA / 05234
SYSTEM DESIGN
SISTEM PELAYANAN RESERVASI TIKET ANGKUTAN PEMADU MODA
Diajukan sebagai Tugas 03 mata kuliah Perancangan Perangkat Lunak,
pada Program Studi S2 Ilmu Komputer (Minat: Manajemen Informasi).
Universitas Gadjah Mada.
Yogyakarta © 2016
Pengampu Mata Kuliah:
Dr. YOHANES SUYANTO, M.I.Kom.
19620306 – 1988 – 03 – 1 – 001
Penyusun:
TAUFIK PONTOH
DAFTAR ISI
Halaman Awal
Daftar Isi ... . i
1. PERANCANGAN SISTEM ... . 1
1.1. Perancangan Sistem ... . 2
1.1.1. Perancangan Prosedur ... . 2
1.1.2. Diagram Kontek ... . 3
1.1.3. Data Flow Diagram ... . 4
1.1.4. Kamus Data ... . 7
1.2. Pemodelan Data ... . 9
1.2.1. Normalisasi ... . 9
1.2.2. Tabel Relasi ... . 12
1.2.3. ERD ... . 13
1.2.4. Struktur File ... . 14
2. PERANCANGAN ANTAR MUKA ... . 19
2.1. Struktur Halaman ... . 19
2.2. Perancangan Input ... . 20
2.3. Perancangan Output ... . 35
1.0 ANALISIS DAN PERANCANGAN SISTEM
1.0
1.1 PERANCANGAN SISTEM
Perancangan merupakan bagian dari metodologi pengembangan perangkat lunak dan dilakukan setelah melalui tahapan analisis. Perancangan sistem informasi dimaksudkan untuk menggambarkan keseluruhan sistem yang akan dikembangkan, sebagai penyempurnaan dari sistem yang lama.
Pada proses perancangan sistem, akan dilakukan beberapa tahapan penting, antara lain perancangan untuk format masukan layar program, rancangan hasil atau keluaran program, perancangan basis data yang sesuai dengan file dan atribut yang ada pada analisis penyimpanan data dan perancangan menu program yang menjelaskan menu yang akan kita gambarkan untuk membangun perangkat lunak berisi alur proses program mulai dari masukan sampai keluaran.
1.1.1 Perancangan Prosedur
Perancangan prosedur yang diusulkan dapat terlihat jelas dalam Diagram Konteks, Data Flow Diagram dan turunannya. Untuk mendapatkan gambaran yang lebih jelas mengenai analisis prosedur yang diusulkan, maka berikut ini adalah prosedur pelayanan reservasi tiket angkutan pemadu moda yang diusulkan :
1) Penumpang mengunjungi website Reservasi dan melakukan login ke Sistem Reservasi Online.
2) Apabila Penumpang belum memiliki data Login, maka Penumpang harus melakukan Registrasi ke Sistem
Reservasi Online.
3) Jika proses login berhasil, Penumpang akan menerima tampilan halaman yang berisi menu pelayanan penumpang. Pada halaman ini, Penumpang dapat memilih jadwal keberangkatan sesuai dengan pilihan waktu yang tersedia.
4) Setelah menentukan jadwal keberangkatan, Penumpang akan menerima tampilan halaman denah
aramada bus. Pada halaman ini Penumpang dapat memeilih nomor kursi yang ingin dipesan.
5) Setelah itu, Penumpang akan menerima file Bukti Pemesanan dalam bentuk Softcopy.
6) Bukti Pemesanan diberikan kepada Petugas saat melakukan transaksi pemesanan. Pembayaran tiket
yang dipesan dilakukan paling lambat 1 x 24.jam sebelum waktu keberangkatan. Jika tidak, maka pemesanan akan dikonfirmasi oleh sistem.
7) Penumpang mendatangi Loket dan menyerahkan Bukti Pemesanan yang telah dicetak sebelumnya.
8) Petugas mencari data pemesanan berdasarkan nomor pemesanan yang tercantum pada Bukti
Pemesanan.
9) Jika data pemesanan ditemukan, maka Petugas merekam data transaksi.
1.1.2 Digram Kontek
Diagram konteks merupakan fundamental system model yang mewakili keseluruhan elemen sistem
dengan input dan output yang diindikasikan dengan panah masuk dan panah keluar. Diagram Konteks digunakan untuk menggambarkan hubungan antara sistem dengan lingkungannya yang menjadi sumber data.
Berikut ini adalah gambaran diagram konteks dari sistem pelayanan reservasi tiket pemadu moda:
Sisitem Informasi Reservasi
Online 0.
Pemesan
Data_Pemesan Login_Pemesan Jadwal_Keberangkatan
Data_Pemesanan Data_Tiket
BP Tiket
Keuangan
Operasi
Lap Penjualan Bulanan Lap Pemesanan Bulanan
Lap_DMP
Gambar 1.1 Diagram Kontek Sistem Pelayanan Reservasi Tiket Pemadu Moda
Keterangan
BP : Bukti_Pemesanan
1.1.3 Data Flow Diagram
Data Flow Diagram adalah representasi grafik dari sebuah sistem. DFD menggambarkan sebuah sistem yang akan dikembangkan secara logis, tanpa mempertimbangkan lingkungan fisik dari sistem tersebut.
a) DFD Level 1
DFD level 1 dari sistem pelayanan reservasi tiket angkutan pemadu moda adalah sebagai berikut:
2.
Registrasi Data Pemesan
D4 Tiket D3 Pemesanan
D2 Jadwal
Keuangan Lap_Penj_BLap_Pem_B
1.
Cek Jadwal Keberangkatan
Jadwal_Keberangkatan
Jadwal_Keberangkatan Jadwal_Keberangkatan
b) DFD Level 2 Proses 2
DFD level 2, untuk Proses 2 dari sistem pelayanan reservasi tiket angkutan pemadu moda adalah sebagai berikut:
Data_Pemesan 2.2
Rerkam Data Pemesan 2.1
Cek Keberadaan Data Pemesan Data_Pemesan
Data_Pemesan Data_Pemesan
D1 Pemesan
Gambar 1.3 DFD Level 2 Proses 2 Sistem Pelayanan Reservasi Tiket Angkutan Pemadu Moda
c) DFD Level 2 Proses 3
DFD level 2, untuk Proses 3 dari sistem pelayanan reservasi tiket angkutan pemadu moda adalah sebagai berikut:
Login Pemesan 3.1
Merekam Jadwal Keberangkatan
3.2
Merekam Data Tiket
3.4 Mengisi Data
Pemesanan 3.3
3.4
d) DFD Level 2 Proses 4
DFD level 2, untuk Proses 4 dari sistem pelayanan reservasi tiket angkutan pemadu moda adalah sebagai berikut:
Mencari Data Pemesanan
4.1
Rekam Biaya Transaksi
Membuat Laporan Penjualan Harian
4.6
Membuat DMP 4.5
Membuat Laporan Penjualan Bulanan
L_Penj_H
L_Penj_H
DMP
4.6
Membuat Laporan Pemesanan
Harian
4.7
Membuat Laporan Pemesanan
Bulanan Lap_Pem_B
D3 Pemesanan Lap_Pem_H
Lap_Pem_H
1.1.4 Kamus Data
Dalam perancangan sistem informasi pelayanan reservasi tiket, arus data yang mengalir di DFD masih bersifat gobal. Kamus data dari arus data yang berfungsi untuk menjelaskan komposisi paket data yang bergerak melalui aliran dan menjelaskan komposisi penyimpanan data. Penyusunan kamus data dilakukan berdasarkan arus data yang ada di DFD level 2, karena lebih menjelaskan data-data yang terdapat pada entitas aktif atau entitas internal.
Berdasarkan aliran data yang mengalir dalam gambaran DFD diatas, maka Kamus Data untuk Sistem Pelayanan Reservasi Tiket Angkutan Pemadu Moda adalah sebagai berikut:

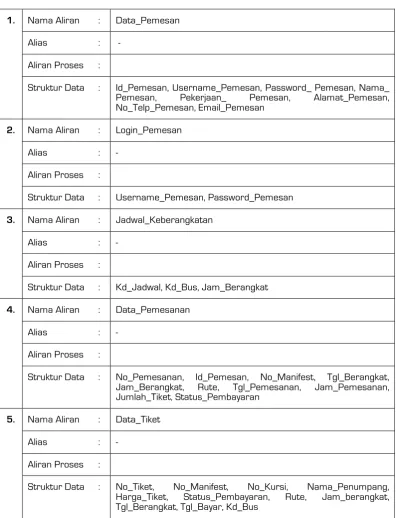

Tabel 1.1 Kamus Data
1. Nama Aliran : Data_Pemesan
Alias : -
Aliran Proses :
Struktur Data : Id_Pemesan, Username_Pemesan, Password_ Pemesan, Nama_
Pemesan, Pekerjaan_ Pemesan, Alamat_Pemesan,
No_Telp_Pemesan, Email_Pemesan
2. Nama Aliran : Login_Pemesan
Alias : -
Aliran Proses :
Struktur Data : Username_Pemesan, Password_Pemesan
3. Nama Aliran : Jadwal_Keberangkatan
Alias : -
Aliran Proses :
Struktur Data : Kd_Jadwal, Kd_Bus, Jam_Berangkat
4. Nama Aliran : Data_Pemesanan
Alias : -
Aliran Proses :
Struktur Data : No_Pemesanan, Id_Pemesan, No_Manifest, Tgl_Berangkat,
Jam_Berangkat, Rute, Tgl_Pemesanan, Jam_Pemesanan,
Jumlah_Tiket, Status_Pembayaran
5. Nama Aliran : Data_Tiket
Alias : -
Aliran Proses :
Struktur Data : No_Tiket, No_Manifest, No_Kursi, Nama_Penumpang,
Harga_Tiket, Status_Pembayaran, Rute, Jam_berangkat,

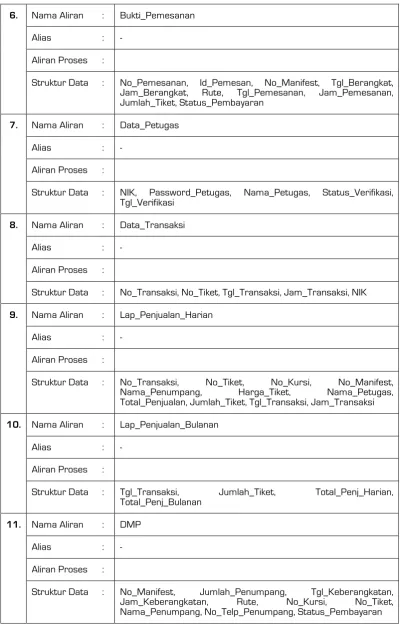

Tabel 1.2 Kamus Data (Lanjutan)
6. Nama Aliran : Bukti_Pemesanan
Alias : -
Aliran Proses :
Struktur Data : No_Pemesanan, Id_Pemesan, No_Manifest, Tgl_Berangkat,
Jam_Berangkat, Rute, Tgl_Pemesanan, Jam_Pemesanan,
Jumlah_Tiket, Status_Pembayaran
7. Nama Aliran : Data_Petugas
Alias : -
Aliran Proses :
Struktur Data : NIK, Password_Petugas, Nama_Petugas, Status_Verifikasi,
Tgl_Verifikasi
8. Nama Aliran : Data_Transaksi
Alias : -
Aliran Proses :
Struktur Data : No_Transaksi, No_Tiket, Tgl_Transaksi, Jam_Transaksi, NIK
9. Nama Aliran : Lap_Penjualan_Harian
Alias : -
Aliran Proses :
Struktur Data : No_Transaksi, No_Tiket, No_Kursi, No_Manifest,
Nama_Penumpang, Harga_Tiket, Nama_Petugas,
Total_Penjualan, Jumlah_Tiket, Tgl_Transaksi, Jam_Transaksi
10. Nama Aliran : Lap_Penjualan_Bulanan
Alias : -
Aliran Proses :
Struktur Data : Tgl_Transaksi, Jumlah_Tiket, Total_Penj_Harian,
Total_Penj_Bulanan
11. Nama Aliran : DMP
Alias : -
Aliran Proses :
Struktur Data : No_Manifest, Jumlah_Penumpang, Tgl_Keberangkatan,
Jam_Keberangkatan, Rute, No_Kursi, No_Tiket,
1.2 PEMODELAN DATA
Data yang mengalir pada sebuah sistem harus terorganisir dengan baik dalam suatu database. Untuk memenuhi hal tersebut, diperlukan suatu proses pemodelan data yang yang terukur dan sesuai dengan kaidah pengembangan sistem. Beberapa tahapan tersebut adalah tahapan normalisasi yang dilanjutkan dengan pembuatan ERD (Entity Relational Diagram), relasi tabel hingga penyusunan struktur file dari setiapa tabel.
1.2.1 Normalisasi
Dalam Normalisasi data, perancangan basis data bertitik tolak dari situasi yang nyata serta memiliki item-item data yang ditem-itempatkan dalam baris dan kolom pada tabel relasional. Hasil dari normalisasi data akan digunakan untuk kepentingan dokumentasi model data.
Selain itu, proses normalisasi digunakan untuk mendapatkan sekumpulan tabel untuk memperoleh informasi tanpa pengolahan data yang tidak diperlukan sehingga memudahkan dalam hal pencarian suatu data, sedangkan tujuan dari normalisasi adalah untuk menghilangkan penggandaan penyimpanan file-file yang sama.
a) Bentuk Tidak Normal (UNF)
Bentuk tidak normal atau Un-Normalized Form (UNF), merupakan kumpulan data yang diperoleh dari proses perancangan sistem.
Tabel 1.3 Bentuk Tidak Normal (UNF)
{ Id_Pemesan, Username_Pemesan, Password_ Pemesan, Nama_ Pemesan, Pekerjaan_ Pemesan,
Alamat_Pemesan, No_Telp_Pemesan, Email_Pemesan, Username_Pemesan, Password_Pemesan,
Kd_Jadwal, Kd_Bus, Jam_Berangkat, No_Pemesanan, Id_Pemesan, No_Manifest, Tgl_Berangkat,
Jam_Berangkat, Rute, Tgl_Pemesanan, Jam_Pemesanan, Jumlah_Tiket, Status_Pembayaran, No_Tiket, No_Manifest, No_Kursi, Nama_Penumpang, Harga_Tiket, Status_Pembayaran, Rute, Jam_berangkat,
Tgl_Berangkat, Tgl_Bayar, Kd_Bus, No_Pemesanan, Id_Pemesan, No_Manifest, Tgl_Berangkat,
Jam_Berangkat, Rute, Tgl_Pemesanan, Jam_Pemesanan, Jumlah_Tiket, Status_Pembayaran,
No_Pemesanan, Id_Pemesan, No_Manifest, Tgl_Berangkat, Jam_Berangkat, Rute, Tgl_Pemesanan,
Jam_Pemesanan, Jumlah_Tiket, Status_Pembayaran, NIK, Password_Petugas, Nama_Petugas,
Status_Verifikasi, Tgl_Verifikasi, No_Transaksi, No_Tiket, Tgl_Transaksi, Jam_Transaksi, NIK, No_Transaksi, No_Tiket, No_Kursi, No_Manifest, Nama_Penumpang, Harga_Tiket, Nama_Petugas, Total_Penjualan,
Jumlah_Tiket, Tgl_Transaksi, Jam_Transaksi, Tgl_Transaksi, Jumlah_Tiket, Total_Penj_Harian,
b) Bentuk Normal Pertama (1NF)
Untuk memenuhi bentuk normal pertama (1NF), sebuah tabel tidak boleh mengandung atribut yang berulang. Dibawah ini merupakan tabel yang berada pada bentuk normal pertama:
Tabel 1.4 Bentuk Normal Pertama (1NF)
Tiket : {Id_Pemesan, Username_Pemesan, Password_ Pemesan, Nama_ Pemesan, Pekerjaan_Pemesan,
Alamat_Pemesan, No_Telp_Pemesan, Email_Pemesan, Username_Pemesan, Password_Pemesan,
Kd_Jadwal, Kd_Bus, Jam_Berangkat, No_Pemesanan, No_Manifest, Tgl_Berangkat, Rute, Tgl_Pemesanan, Jam_Pemesanan, Jumlah_Tiket, Status_Pembayaran, No_Tiket, No_Kursi, Harga_Tiket, Tgl_Bayar, NIK,
Password_Petugas, Nama_Petugas, Status_Verifikasi, Tgl_Verifikasi, No_Transaksi, Tgl_Transaksi,
Jam_Transaksi, Nama_Penumpang}
c) Bentuk Normal Kedua (2NF)
Bentuk normal kedua disusun dengan menentukan atribut kunci dari tabel pada bentuk normal pertama di atas. Setelah itu, membagi tabel normal pertama menjadi beberapa tabel sesuai dengan banyaknya atribut kunci dan menggabungkan atribut bukan kunci primer dengan syarat atribut bukan kunci primer bergantung sepenuhnya ke atribut kunci.
Tabel 1.5 Bentuk Normal Kedua (2NF)
Nama Tabel Atribut
Pemesan : {Id_Pemesan*, Username_Pemesan, Password_Pemesan, Nama_Pemesan,
Pekerjaan_Pemesan, Alamat_Pemesan, No_Telp_Pemesan, Email_Pemesan}
Jadwal : {Kd_Jadwal*, Kd_Bus**, Rute**, Jam_Berangkat}
Bus : {Kd_Bus*, Rute**}
Pemesanan : {No_Pemesanan*, Id_Pemesan**, Rute**, No_Manifest**, Tgl_Berangkat,
Jam_Berangkat, Tgl_Pemesanan, Jam_Pemesanan, Status_Pembayaran}
Manifest : {No_Manifest*, Kd_Bus**, Kd_Jadwal**}
Tiket : {No_Tiket*, No_Manifest**, Kd_Bus**, Rute**, No_Kursi, Nama_Penumpang,
Harga_Tiket, Status_Pembayaran, , Jam_Berangkat, Tgl_Berangkat, Tgl_Bayar}
Petugas : {NIK*, Password_Petugas, Nama_Petugas, Status_Verifikasi, Tgl_Verifikasi}
d) Bentuk Normal Ketiga (3NF)
Bentuk tahap ketiga terpenuhi jika pada sebuah tabel, semua atribut yang tidak termasuk pada primary key memiliki ketergantungan fungsional terhadap primary key secara utuh. Adapun perbedaan antara normalisasi kedua dan ketiga adalah; pada normalisasi kedua tidak terdapat atribut yang dijadikan kunci tamu. Sedangkan, pada normalisasi ketiga sudah ditentukan atribut mana saja yang dijadikan kunci tamu dan kunci primer pada tiap tabel sebagai relasi tabel satu ke tabel yang lain.

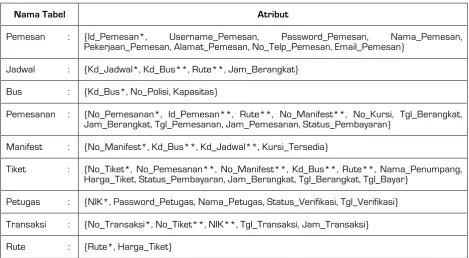

Tabel 1.6 Bentuk Normal Ketiga (3NF)
Nama Tabel Atribut
Pemesan : {Id_Pemesan*, Username_Pemesan, Password_Pemesan, Nama_Pemesan,
Pekerjaan_Pemesan, Alamat_Pemesan, No_Telp_Pemesan, Email_Pemesan}
Jadwal : {Kd_Jadwal*, Kd_Bus**, Rute**, Jam_Berangkat}
Bus : {Kd_Bus*, No_Polisi, Kapasitas}
Pemesanan : {No_Pemesanan*, Id_Pemesan**, Rute**, No_Manifest**, No_Kursi, Tgl_Berangkat,
Jam_Berangkat, Tgl_Pemesanan, Jam_Pemesanan, Status_Pembayaran}
Manifest : {No_Manifest*, Kd_Bus**, Kd_Jadwal**, Kursi_Tersedia}
Tiket : {No_Tiket*, No_Pemesanan**, No_Manifest**, Kd_Bus**, Rute**, Nama_Penumpang,
Harga_Tiket, Status_Pembayaran, Jam_Berangkat, Tgl_Berangkat, Tgl_Bayar}
Petugas : {NIK*, Password_Petugas, Nama_Petugas, Status_Verifikasi, Tgl_Verifikasi}
Transaksi : {No_Transaksi*, No_Tiket**, NIK**, Tgl_Transaksi, Jam_Transaksi}

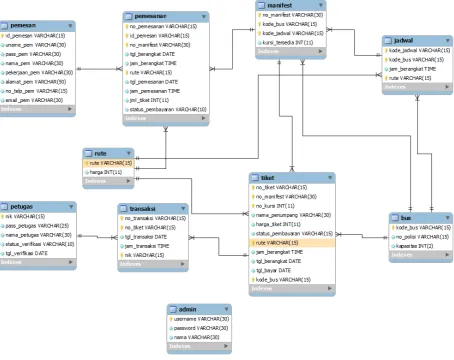

1.2.2 Relasi Tabel
Relasi tabel menggambarkan hubungan antar tabel-tabel yang ada pada suatu sistem pengolahan data.

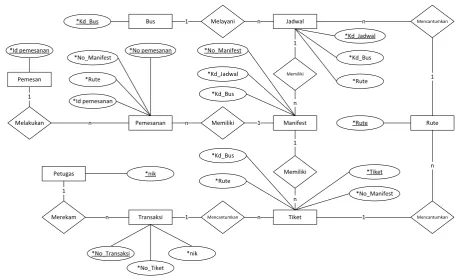

1.2.3 Entity Relational Diagram
Entity relational diagram berisi himpunan Entitas dan himpunan relasi yang masing-masing dilengkapi
dengan atribut-atribut yang mempresentasikan seluruh fakta. Gambar berikut ini, merupakan Entity Relational Diagram (ERD) untuk sistem pelayanan reservasi tiket angkutan pemadu moda.
Pemesan *Id pemesanan
Pemesanan *No pemesanan
Melakukan
Bus 1 Melayani n n Mencantumkan
Rute *Id pemesanan
1.2.4 Struktur File
Pembuatan program membutuhkan suatu spesifikasi file untuk melakukan kegiatan penginputan data, pencarian data dan pembuatan laporan yang dapat memudahkan kerja sistem komputer. Struktur file digunakan dalam perancangan sistem karena struktur file dari elemen data yang menyatakan panjang elemen data dan jenis datanya.
a) Tabel Pemesan
Nama Tabel : Pemesan
Media Penyimpanan : Harddisk
Atribut Kunci : Id_Pemesan
Tabel 1.8 Struktur Tabel Pemesan
No Nama Field Type (Length) Keterangan
Varchar (15) Varchar (30) Varchar (30) Varchar (30) Varchar (30) Varchar (50) Varchar (15) Varchar (30)
ID Pemesan
Username Pemesan Password Pemesan Nama Pemesan Pekerjaan Alamat
Nomor Telepon E-Mail
b) Tabel Petugas
Nama Tabel : Petugas
Media Penyimpanan : Harddisk
Atribut Kunci : NIK
Tabel 1.9 Struktur Tabel Petugas
No Nama Field Type (Length) Keterangan Varchar (10) Date
c) Tabel Jadwal
Nama Tabel : Jadwal
Media Penyimpanan : Harddisk
Atribut Kunci : kode_jadwal
Tabel 1.10 Struktur Tabel Jadwal
No Nama Field Type (Length) Keterangan
Varchar (15) Varchar (15) Time
Varchar (15)
Kode Jadwal Kode Bus Jam Berangkat Rute
d) Tabel Bus
Nama Tabel : Bus
Media Penyimpanan : Harddisk
Atribu Kunci : kode_bus
Tabel 1.11 Struktur Tabel Bus
No Nama Field Type (Length) Keterangan
1 Varchar (15) Int (2)
Kode Bus Nomor Polisi
Kapasitas Penumpang
e) Tabel Rute
Nama Tabel : Rute
Media Penyimpanan : Harddisk
Atribu Kunci : kode_rute
Tabel 1.12 Struktur Tabel Rute
No Nama Field Type (Length) Keterangan
1 2
rute harga
Varchar (15) Int (11)
f) Tabel Pemesanan
Nama Tabel : Pemesanan
Media Penyimpanan : Harddisk
Atribu Kunci : no_pemesanan
Tabel 1.13 Struktur Tabel Pemesanan
No Nama Field Type (Length) Keterangan
1
Varchar (15) Varchar (15) Varchar (30) Date
Time
Varchar (15) Date
Time Int (11) Varchar (10)
Nomor Pemesanan ID Pemesan Nomor Manifest Tanggal Berangkat Jam Berangkat Rute
Tanggal Pemesanan Jam Pemesanan Jumlah Tiket Status Pembayaran
g) Tabel Transaksi
Nama Tabel : Transaksi
Media Penyimpanan : Harddisk
Atribu Kunci : no_transaksi
Tabel 1.14 Struktur Tabel Transaksi
No Nama Field Type (Length) Keterangan
1
Varchar (15) Varchar (15) Date
Time
Varchar (15)
Nomor Transaksi Nomor Tiket Tanggal Transaksi Jam Transaksi
h) Tabel Manifest
Nama Tabel : Manifest
Media Penyimpanan : Harddisk
Atribu Kunci : no_manifest
Tabel 1.15 Struktur Tabel Manifest
No Nama Field Type (Length) Keterangan
1
Varchar (30) Varchar (15) Varchar (15) Int (11)
Nomor Manifest Kode Bus Kode Jadwal
Jumlah Kursi Tersedian
i) Tabel Tiket
Nama Tabel : Tiket
Media Penyimpanan : Harddisk
Atribu Kunci : no_tiket
Tabel 1.16 Struktur Tabel Tiket
No Nama Field Type (Length) Keterangan
1 Varchar (30) Int (11) Varchar (30) Int (11)
Varchar (15)
Nomor Tiket Nomor Manifest Nomor Kursi Nama Penumpang Harga Tiket
Status Pembayaran Rute
2.0 ANALISIS DAN PERANCANGAN SISTEM
2.0
2.1 PERANCANGAN ANTAR MUKA
Perancangan antar muka merupakan gambaran dari proses input dan output yang ditunjukkan berupa
bagan-bagan atau gambar-gambar secara umum yang digunakan untuk mengkomunikasikan pengguna dengan sistem,
sehingga memudahkan pengguna dalam mengetahui proses input dan output yang terdapat pada sistem.
2.1.1 Struktur Halaman
Pada tahapan ini akan dijelaskan rancangan mengenai susunan halaman yang menjadi antarmuka dari
sistem yang akan dibangun. Adapun bentuk rancancangannya adalah sebagai berikut:
HALAMAN UTAMA
Cek Jadwal Register
Register Pemesan
Register Petugas
Login
Halaman
Pemesan Halaman Petugas
Transaksi Pemesanan
Penjualan Tiket
Pembuatan Laporan Reserfasi
2.1.2 Perancangan Input
Perancangan input merupakan sebuah tahapan perancangan yang menggambarkan tampilan masukan
dari sistem yang dibangun. Tampilan ini, nantinya akan menjadi media interaksi antara user dengan sistem.
Berikut ini adalah susunan bentuk masukan dari sistem pelayanan reservasi tiket angkutan pemadu moda:
1) Halaman Registrasi Pemesan
Halaman dibawah ini berisi form registrasi pemesan. Untuk dapat menggunakan layanan reservasi online ini,
konsumen harus melakukan proses registrasi di halaman ini.
Logo PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
Registrasi Pemesan
Registrasi Petugas
Login
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer 127.0.0.1 Chrome Windows 7
Registasi Pengguna
Username
Password
Konfirmasi Password
Nama Depan
Nama Belakang
Pekerjaan
Alamat
Nomor Telepon
Alamat E-mail
Register Clear All
Register Pemesan
Logo PRIMAJASA
2) Halaman Registrasi Petugas
Halaman ini digunakan untuk proses registrasi petugas, agar dapat melayani transaksi pemesanan dan
melakukan pembuatan laporan.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
Registrasi Pemesan
Registrasi Petugas
Login
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7 Registasi Pengguna
NIK
Password
Konfirmasi Password
Nama Depan
Nama Belakang
Register Clear All
Register Petugas
Logo PRIMAJASA
3) Halaman Login
Setelah melakukan proses registrasi, Petugas dan Pemesan dapat melakukan login kedalam sistem melali
form pada halaman ini.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
Login
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7
Registasi Pengguna
Logo PRIMAJASA
Informasi Website
UsernamePassword
Login Pemesan Petugas
4) Halaman Reservasi pemilihan Jadwal Keberangkatan
Untuk melakukan proses reservasi tiket, Pemesan dapat memilih jadwal keberangkatan pada form di
halaman ini.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
·∙ Reserfasi Tiket
·∙ Berkas Reserfasi
Profil Pemesan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7 Layanan Penumpang
Logo PRIMAJASA
Tanggal Berangkat
Jam Berangkat
Rute
Next >>
Jadwal Keberangkatan
Silahkan pilih jadwal keberangkatan anda!
5) Halaman Pemilihan Nomor dan Jumlah Kursi
Setelah memilih jadwal keberangkatan, Pemesan dapat memilih posisi kursi pada denah yang tersedia di
halaman ini.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
·∙ Reserfasi Tiket
·∙ Berkas Reserfasi
Profil Pemesan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7
Layanan Penumpang
Logo PRIMAJASA
Next >>
DENAH ARMADA
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
17 18 19 20
21 22 23 24
25 26 27 28
29 30 31 32
33 34 35 36 DEPAN
BELAKANG
6) Halaman Input Nama Penumpang
Setelah memasukan data kursi, maka pemesan akan diminta untuk memasukan nama penumpang.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
·∙ Reserfasi Tiket
·∙ Berkas Reserfasi
Profil Pemesan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7
Layanan Penumpang
Logo PRIMAJASA
Next >>
NAMA PENUMPANG
Silahkan masukan nama penumpang!
NOMOR TIKET
NOMOR
KURSI NAMA PENUMPANG
XXXX XX
XXXX XX
7) Halaman Transaksi Pemesanan
Halaman ini hanya diperuntukan kepada petugas untuk melakukan proses transaksi pemesanan.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
Pembuatan Laporan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer 127.0.0.1 Chrome Windows 7
Transaksi Pemesanan
Logo PRIMAJASA
Nomor Pemesanan
No. Manifest
Nama Pemesan
Rp. xxx.xxx
Pemesanan
No. PemesananCari Silahkan masukan nomor pemesanan.
: xxx
: xxx
: xxx
Jumlah Tiket : xxx
Harga Satuan : xxx
Harga Total Pemesanan
Verifikasi Pembayaran
8) Rancangan Halaman Pembuatan Laporan Penjualan Harian
Petugas dapat membuat laporan penjualan harian di halaman ini. Laporan nantinya akan berbentuk softcopy
dalam format pdf.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
·∙ Penjualan Harian
·∙ Penjualan Bulanan
·∙ Daftar Manifest Penumpang
Pembuatan Laporan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer 127.0.0.1 Chrome Windows 7
Transaksi Pemesanan
Logo PRIMAJASA
Tanggal Penjualan
Laporan Penjualan Harian
Buat Laporan Rute
9) Rancangan Halaman Pembuatan Laporan Penjualan Bulanan
Pada halaman ini, petugas dapat membuat laporan penjualan bulanan dengan mengisi periode waktu
penjualan pada form yang tersedia.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
·∙ Penjualan Harian
·∙ Penjualan Bulanan
·∙ Daftar Manifest Penumpang Pembuatan Laporan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer 127.0.0.1 Chrome Windows 7
Transaksi Pemesanan
Logo PRIMAJASA
Periode Tahun
Laporan Penjualan Bulanan
Buat Laporan
Periode Bulan
Rute
10) Rancangan Halaman Pembuatan DMP
Pada halaman ini, petugas dapat membuat Daftar Manifest Penumpang.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Menu
·∙ Penjualan Harian
·∙ Penjualan Bulanan
·∙ Daftar Manifest Penumpang Pembuatan Laporan
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7
Transaksi Pemesanan
Logo PRIMAJASA
Tgl. Keberangkatan
Daftar Manifest Penumpang
Buat DMP
Jam Berangkat
Rute
11) Rancangan Halaman Pembuatan Laporan Pemesanan Harian
Untuk menghasilkan laporan pemesanan harian, petugas harus melakukan input tanggal pada halaman ini.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1
Berita 2
Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7
Logo PRIMAJASA
Laporan Pemesanan Harian
Buat Laporan Periode Tanggal
Menu
·∙ Penjualan Harian
·∙ Penjualan Bulanan
·∙ Pemesanan Harian
·∙ Pemesanan Bulanan
·∙ Daftar Manifest Penumpang Pembuatan Laporan
Transaksi Pemesanan
12) Rancangan Halaman Pembuatan Laporan Pemesanan Bulanan
Pada halaman ini, petugas akan diminta untuk memasukan periode bulan yang akan digunakan untuk
menghasilkan laporan pemesanan yang terjadi.
Logo
PELAYANAN TIKET
ANGKUTAN PEMADU MODA
Kamis, 30 Juni 2011
Hallo Guest!
Info Primajasa
Berita 1 Berita 2 Berita 3
Info Client
IP Browser Sistem Opersasi
Gambar
Footer
127.0.0.1 Chrome Windows 7
Logo PRIMAJASA
Laporan Pemesanan Bulanan
Buat Laporan Periode Bulan
Menu
·∙ Penjualan Harian
·∙ Penjualan Bulanan
·∙ Pemesanan Harian
·∙ Pemesanan Bulanan
·∙ Daftar Manifest Penumpang
Pembuatan Laporan Transaksi Pemesanan
13) Rancangan Halaman Login Admin
Halaman ini adalah halaman login yang akan ditemui pertama kali oleh admin, untuk dapat mengakses
halaman Utama Admin.
Logo PELAYANAN TIKET ANGKUTAN PEMADU MODA
Username
Password
Login
FOOTER
Gambar
Logo PRIMAJASA PEMADU MODALogin Admin
Gambar 2.15 Rancangan halaman login admin
14) Rancangan Halaman Petugas
Pada halaman ini, Admin dapat menambahkan data petugas baru melalui form Petugas.
Logo PELAYANAN TIKET ANGKUTAN PEMADU MODA
FOOTER
Tambah Data Petugas
Daftar Petugas
Verifikasi Petugas
DATA ARMADA BUS
Tambah Data Bus
Daftar Bus
DATA RUTE
Tambah Data Rute
Daftar Rute
DATA JADWAL
Tambah Data Jadwal
Daftar Jadwal
LOGOUT
Kamis, 30 Juni 2011
Logo PRIMAJASA PEMADU MODA
NIK
15) Rancangan Halaman Armada Bus
Pada halaman ini, terdapat form inputan untuk memasukan data armada bus.
Logo PELAYANAN TIKET
ANGKUTAN PEMADU MODA
FOOTER
Tambah Data Petugas
Daftar Petugas
Verifikasi Petugas
DATA ARMADA BUS
Tambah Data Bus
Daftar Bus
DATA RUTE
Tambah Data Rute
Daftar Rute
DATA JADWAL
Tambah Data Jadwal
Daftar Jadwal
LOGOUT
Kamis, 30 Juni 2011 Logo PRIMAJASA PEMADU MODA
No. Polisi
Kapasitas Penumpang
Register Clear All
Armada Bus
Gambar 2.17 Rancangan Halaman Armada Bus
16) Rancangan Halaman Rute
Dalam halaman ini terdapat form inputan untuk memasukan data rute baru yang akan dilayani.
Logo PELAYANAN TIKET
ANGKUTAN PEMADU MODA
FOOTER
Tambah Data Petugas Daftar Petugas Verifikasi Petugas
DATA ARMADA BUS
Tambah Data Bus Daftar Bus
DATA RUTE
Tambah Data Rute Daftar Rute
DATA JADWAL
Tambah Data Jadwal Daftar Jadwal
LOGOUT
Kamis, 30 Juni 2011
Logo PRIMAJASA PEMADU MODA
Nama Rute Harga Tiket (Rp.)
Register Clear All
17) Rancangan Halaman Jadwal
Halaman ini digunakaoleh admin untuk memasukan data jadwal harian baru, yang dapat dipilih oleh
Penumpang atau Petugas.
Logo PELAYANAN TIKET ANGKUTAN PEMADU MODA
FOOTER ·∙ Daftar Tiket
·∙ Daftar Transaksi
·∙ Daftar Manifest
·∙ Daftar Pemesan
DATA PETUGAS Tambah Data Petugas
Daftar Petugas Verifikasi Petugas DATA ARMADA BUS
Tambah Data Bus Daftar Bus DATA RUTE Tambah Data Rute
Daftar Rute DATA JADWAL Tambah Data Jadwal
Daftar Jadwal
LOGOUT
Kamis, 30 Juni 2011
Logo PRIMAJASA PEMADU MODA
Jam Berangkat
Register Clear All
Jadwal Berangkat Harian
Kode Bus
Rute
2.1.3 Perancangan Output
Perancangan Output merupakan suatu susunan yang menggambarkan tampilan yang berisi tentang
berbagai informasi yang dihasilkan oleh suatu sistem. Berikut merupakan rancangan output Sistem Informasi
Pelayanan reservasi tiket angkutan pemadu moda:
1) Bukti Pemesanan
Pemesan akan memperoleh Bukti Pemesanan, setelah melakukan pemesanan. Dokumen ini, digunakan untuk
melakukan transaksi pembayaran di loket Primajasa.
ANGKUTAN PEMADU MODA PRIMAJASA
BUKTI PEMESANAN
No Nomor Tiket Nomor Kursi Harga Tiket
...
Bukti Pemesanan ini, dibawa pada saat melakukan pembayaran.
Pembayaran dilakukan paling lambat 1 (hari) sebelum tanggal keberangkatan 1.
2.
Informasi :
Primajasa BSM : 022-7320712 Primajasa Bandara : 021-55915555 Dimohon untuk datang 30 Menit sebelum pemberangkatan.
Jika anda mengalami keterlambatan, tiket tidak berlaku lagi. Jagalah barang bawaan anda!
Periksa dan cocokan saat meninggalkan bus.
Kode Bus / No-Polisi : .../...
Logo Logo
2) Tiket
Setelah pemesan melakukan transaksi pemesanan, maka petugas akan melakukan verifikasi pembayaran
untuk menghasilkan tiket sesuai dengan data pemesanan yang diajukan dalam dokumen bukti Pemesanan.
Nama Penumpang
Jam / Tanggal Pembayaran
Tujuan : ...
Primajasa BSM : 022-7320712
Primajasa Bandara : 021-55915555
Dimohon untuk datang 30 Menit sebelum pemberangkatan. Jika anda mengalami keterlambatan, tiket akan dianggap hangus.
Jagalah barang bawaan anda! Periksa dan cocokan saat meninggalkan bus.
No. Keberangkatan : ...
Status Pembayaran
Kode Bus / No-Polisi : .../... ANGKUTAN PEMADU MODA
Logo
Gambar 2.21 Rancangan Dokumen Tiket
3) Daftar Manifest Penumpang
Daftar manifest merupakan, dokumen berisi daftar penumpang dalam satu armada pada satu
keberangkatan.
Tanggal / Jam Keberangkatan Jam Keberangkatan
: ... : ... Rute : ... No. Manifest : ...
DAFTAR MANIFEST PENUMPANG
Jumlah Penumpang : ...
No Nomor Nomor Tiket
Kursi Nama Penumapng
...
Halaman ke 1 dari 1
ANGKUTAN PEMADU MODA PRIMAJASA
Logo Logo
4) Laporan Penjualan Harian
Laporan ini memuat daftar penjualan tiket yang terjadi dalam satu hari. Berikut ini adalah rancangannya:
LAPORAN PENJUALAN - HARIAN
Jumlah Tiket : ...
No Nomor Tiket KursiNo. Nama Penumapng
...
Halaman ke 1 dari 1
: ...
Total Penjualan : ...
Nama
ANGKUTAN PEMADU MODA PRIMAJASA
Logo Logo
Gambar 2.23 Rancangan Dokumen Penjualan Harian
5) Laporan Penjualan Bulanan
Laporan penjualan bulanan berisi tentang total akumulasi penjualan tiket dalam satu periode bulan.
LAPORAN PENJUALAN - BULANAN
Jumlah Tiket : ...
No Jumlah Tiket
...
Total Penjualan Harian (Rp.)
Halaman ke 1 dari 1
: ...
Total Penjualan Bulanan : ...
ANGKUTAN PEMADU MODA PRIMAJASA
Logo Logo
6) Laporan Pemesanan Harian
Laporan pemesanan harian berisi tentang daftar pesanan tiket yang terjadi dalam satu hari. Berikut ini adalah
rancangan laporan pemesanan harian:
LAPORAN PEMESANAN - HARIAN
Jumlah Kursi Dipesan : ...
No Jumlah Kursi Nama Pemesan
...
Tanggal Pemesanan : ...
Tanggal
Halaman ke 1 dari 1
: ...
ANGKUTAN PEMADU MODA PRIMAJASA
Logo Logo
Gambar 2.25 Rancangan Dokumen Pemesanan Harian
7) Laporan Pemesanan Bulanan
Laporan ini, memuat tentang jumlah pemesanan tiket dalam satu periode bulan. Berikut ini adalah
rancangannya:
LAPORAN PEMESANAN - BULANAN
Total Pemesanan Tiket : ...
No Jumlah Tiket
Dipesan
Periode Bulan : ...
Tanggal
Halaman ke 1 dari 1
: ...
ANGKUTAN PEMADU MODA PRIMAJASA
Logo Logo
Jumlah Tiket Terjual
... ... ...
Tanggal Pembuatan Laporan : ...
