Gambar V.8 Potongan lahan fasilitas 2

(1)

0 10 20 50 meter

100 m

PEMBIMBING

UNVOLUMETRIC ARCHITECTURE: PERANCANGAN FASILITAS WISATA

DI KECAMATAN TROWULAN, MOJOKERTO, JAWA TIMUR

SEKOLAH PASCA SARJANA PROGRAM STUDI PERANCANGAN ARSITEKTUR SEKOLAH ARSITEKTUR, PERENCANAAN DAN PENGEMBANGAN KEBIJAKAN INSTITUT TEKNOLOGI BANDUNG 2008

Ir. Dhian Damajani, MT Dr. Ir. Sri Rahayu BUK, MSA MAHASISWA : I W. WIMBA ANENGGATA / 25205013

Gambar V.8 Potongan lahan fasilitas 2

121

P O T O N G A N L A H A N S E L A T A N - U T A R A

P O T O N G A N L A H A N U T A R A - S E L A T A N T A M P A K B A R A T

GALERI PAMER RELIK RUANG KONFERENSI DAN GALERI VIDEO

REFERNSI DAN PUSAT INFORMASI

(2)

PEMBIMBING

A PENYIMPANAN RELIK - LABORATORIUM B REST AREA

C KAWASAN SITUS PERMUKIMAN D KANTOR BALAI DESA E BIKE-RACK

LEGENDA

Gambar V.9 Tata Hijau Fasilitas 3 Fasilitas Penyimpanan Relik dan Lab

122

U

SITUS BALONG DOWO

SITUS KOLAM SEGARAN SAWAH

SAWAH, LADANG TEBU, LADANG JAGUNG

SITUS SUMUR SITUS PERUMAHAN SEGARAN II BAMBU KUNING ANGSANA ANGSANA 0 10 20 50 m Asam Angsana Plumeria Bambu Kuning Angsana ANGSANA PASIR BESI PASIR BATA A B B

C

D E E MAJA

(3)

0 10 20 50 meter _{100 m}

PEMBIMBING

Gambar V.10 Potongan lahan fasilitas 3

123

P O T O N G A N L A H A N S E L A T A N - U T A R A P O T O N G A N L A H A N U T A R A - S E L A T A N

T A M P A K S E L A T A N S K E M A S U S U N A N K O N T A I N E R

(4)

SITUS BATU TIANG

SITUS KOLAM SEGARAN

SITUS KANAL

SITUS MAKAM PUTRI CAMPA

SITUS KUBUR PANJANG SITUS PERMUKIMAN

SITUS BALONG DOWO

SITUS KANAL SITUS KANAL

SITUS CANDI MENAKJINGGO SITUS SUMUR

FASILITAS 1 / INTERMODAL - AREA PENERIMA KAWASAN

FASILITAS 2 / GALERI PAMER TETAP / OBSERVATORI BATU TIANG - KOLAM SEGARAN

FASILITAS 3 / PENYIMPANAN RELIK - LAB ARKEOLOGI

ARAH KEDATANGAN UTAMA ARAH KEPULANGAN UTAMA

BATU TIANG/CANCANGAN GAJAH

PEMBIMBING

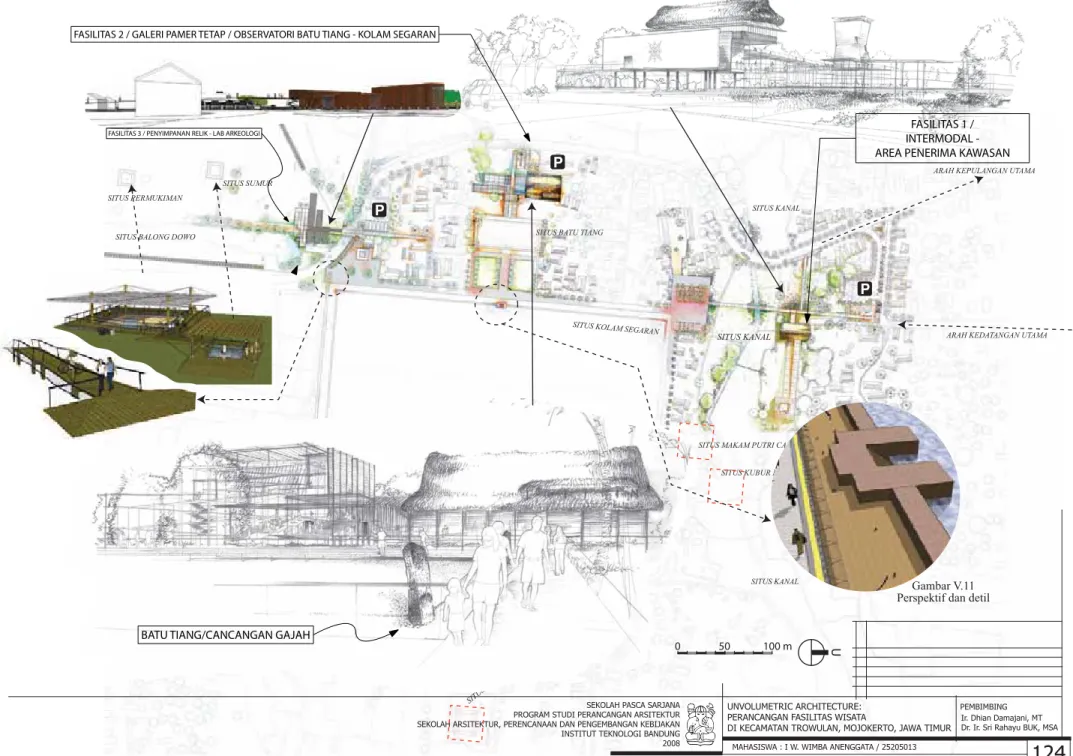

Gambar V.11 Perspektif dan detil

124

U

(5)

0 500 1000 2000 3000 4000 5000 m DESTINASI

1. YONI BULAT LEBAKJABUNG 2. YONI BHRE KAHURIPAN 3. YONI TUGU - SUMOBITO 4. YONI GAMBAR - SEDAH 5. SPOT SEGARAN, SITUS PERMUKIMAN ATAU MENAKJINGGO

DESTINASI 1. SITI HINGGIL 2. SPOT BRAHU-GENTONG 3. YONI BHRE KAHURIPAN 4. GAPURA WRINGINLAWANG 5. SPOT SEGARAN, SITUS PERMUKIMAN ATAU MENAKJINGGO

DESTINASI 1. CANDI MENAKJINGGO 2. CANDI TIKUS 3. GAPURA BAJANGRATU 4. MAKAM TROLOYO 5. SPOT SEGI ENAM, KEDATON DAN UMPAK-UMPAK 6. SPOT PENDOPO AGUNG, SITUS PERMUKIMAN DAN ‘PETILASAN R. WIJAYA’

7. SPOT SEGARAN DAN SITUS PERMUKIMAN

ASUMSI BATAS-BATAS KOTA KUNO ERA MAJAPAHIT WILAYAH WISATA BUDAYA

RENCANA INDUK ARKEOLOGI 1986 64 km 16 km 7,5 km PROGRAM 1 PROGRAM 2 PROGRAM 3 PROGRAM 4 PROGRAM 5 1st DAY 2nd DAY 1st DAY 2nd DAY 7-12 14-16 7-12/14-16 7-12/14-16

6-8 jam 4 jam 4 jam 3 jam1 jam 3 jam 2 jam1 jam

2

3

1

4

6

7

5

1

2

4

3

5

4

3

2

1

0

5 0100 200 300 400 500 600 700 800 900 1000 U SEKETI WONOREJO TAWANGSARI PAKEMULONG SOKOANYAR TUMENGGUNG KEJAGAN KALITANGI SIDOMULYO MUTERAN JAMBUMENTE JATIPASAR MERJOYO TROWULAN BEJIJONG SAMBISARI KEDUNGWULAN BENDORANGKANG TANGGALREJO PAKIS KEDUNGLUMPANG KEPITING SELOMALANG TEMON SENTONOREJO KUMITIR BELOH BATOKBALUNG BLENDOKULON KEBOWUNI SEMANDING TEMBORO JATISUMBER WATESUMPAK BLENDREN KEDUNGMALING LEMAHGENENG WONOSARI

MAKAM PUTRI CAMPA-KUBUR PANJANG

PERMAKAMAN TRALAYA SITUS LANTAI SEGI ENAM

GAPURA CANDI WRINGINLAWANG SITUS BHRE KAHURIPAN

BALAI PENYELAMATAN ARCA CANDI MENAKJINGGO

KE JOMBANG KE MOJOKER TO-SURABA YA

G

C

PETIRTAAN KOLAM SEGARAN

PANDANSILI KLINTEREJO GENTEKAN TEGALAN

A

B

D

E

SITUS SITI HINGGIL

F

OBYEK-SITUS KEKUNAAN DAN PENGEMBANGAN SISTEM LANSEKAP (RIA 1986) MINTAKAT OBYEK-OBYEK KEKUNAAN TROWULAN DI DALAM JARINGAN JALUR WISATA BUDAYA (RIA 1986)

JALUR-JALUR KANAL KUNO INTERPRETASI FOTO UDARA PARIT-IRIGASI-SUNGAI SUTT KUMITIRUMITI AT A GA LEMA GGIL

F

0 PEMBIMBING UNVOLUMETRIC ARCHITECTURE: PERANCANGAN FASILITAS WISATA

Gambar V.11

Durasi dan rute wisata yang direkomendasikan

(6)

5.2 Konsep Aksesibilitas dan Jaringan Jalur Wisata

Kota kuno Trowulan seluas 9x11 km2_{adalah sebuah kawasan yang sangat luas.}

Bentang alam dan bukti-bukti keberadaannya tersebar. Pengunjung atau wisatawan yang mengunjungi kawasan ini tentunya berkeinginan untuk dapat menggambarkan kota kuno era Majapahit tersebut. Menanggapi hal itu maka disusunlah sebuah program kunjungan wisata kota kuno Trowulan. Program tersebut intinya mengutamakan kenyamanan dan rekreasi. Kota kuno ini dibatasi oleh empat titik situs yang diyakini dahulunya merupakan tapal batas kota. Kunjungan ke seluruh situs di Trowulan dimulai dari wilayah A. Untuk bagian terluar yang dicapai pertama kali adalah situs Lebakjabung yang berada terdekat dengan gunung Penanggungan (ke arah tenggara). Hal ini dikarenakan gunung adalah yang utama sesuai dengan keyakinan kuno masyarakat Majapahit karena dianggap sebagai rumah para dewa. Kemudian diikuti titik terdekat di sebelah utara yaitu situs Yoni Bhre Kahuripan dan Yoni Tugu Su mobito ke arah barat. Kunjungan keempat atau yang terakhir pada kelompok kunjungan batas terluar

126

(7)

adalah Yoni Gambar ke arah selatan. Kunjungan batas luar ini diakhiri kembali menuju Wilayah A. Total jarak tempuh adalah 64 km. Titik tersebut dijadikan jaringan terluar dari skenario kunjungan. Lebih ke dalam lagi maka disusun 12 titik sebagai rangkaian kunjungan inti berdasarkan kedekatan antar situs. Kelompok ini dibagi dua bagian yaitu yang terpanjang jarak tempuhnya yaitu 16 km untuk mengunjungi empat situs di Wilayah D hingga G saja. Kelompok rute terpendek adalah pada kunjungan Wilayah A hingga C sejauh 7,5 km. Ketiga rute tersebut dapat dibagi lagi untuk menyiasati kenamanan dan waktu maka disusun pula program yang lebih spesifik (lihat Gambar V.12).

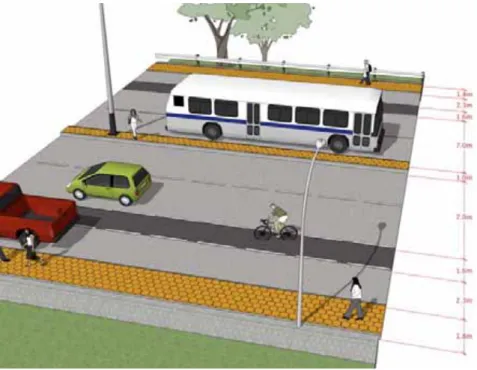

Moda aksesibilitas pada rute wisata kota kuno ini terdiri atas berjalan kaki, bersepeda, sepeda motor, mobil pribadi, shuttle bus, dan kursi roda khusus untuk rute kunjungan dalam (Wilayah A - C). Kelompok bersepeda dan pejalan kaki sangat diutamakan di dalam merancang jalur aksesibilitas. Pada model-model jalan pengendara sepeda diberikan dedicated lane (lihat Gambar V.13-15).

127

Gambar V.14 Model IIA dan IIB setara kelas II jalan lokal primer.

A

(8)

5.3 Observatori Situs.

Tiap situs-situs yang dikategorikan golongan A ditinjau dan ditata kembali. Umumnya elemen bentang alam yang dibenahi meliputi sekuen, material, konsep penataan vegetasi, dan fasilitas-fasilitas pelengkap yang mengoptimasi faktor keamanan situs dan kenyamanan wisatawan. Pada aspek sekuen pada seluruh situs akan ditelusuri kembali orientasi sumbu-sumbu grid kuno. Secara umum penetrasi wilayah sebagian besar berorientasi dari barat ke timur dan utara-selatan pada dua situs di wilayah B yaitu Bajang Ratu dan Candi Tikus. Urutan-urutan tersebut menghasilkan sebuah lahan I, IIA dan IIB yang dianggap lebih terarah daripada kondisi eksisting saat ini. Hal ini diharapkan dapat menggugah apresiasi pengunjung agar didapatkan gambaran-gambaran tentang fungsi monumen-monumen terkait dengan kesumbuannya dan panorama di sekelilingnya. Guna membuat suatu kontinyuitas terhadap panorama di sekelilingnya tersebut maka beberapa jenis tanaman akan dipindahkan atau ditambahi apabila dinilai kurang memperkuat efek visual.

128

(9)

Material dan konstruksi yang digunakan secara umum diseragamkan dengan apa yang telah diterapkan dengan fasilitas-fasilitas utama wisata di wilayah A. Di samping itu sebagai situs-situs kunjungan dengan jarak yang relatif saling berjauhan beberapa akan digabungkan dengan situs-situs penting terdekat di dalam satu wilayah. Hal ini terjadi pada wilayah C dan D. Fasilitas pelengkap utama wisatawan adalah adanya anjungan-anjungan yang berorientasi pada

kegiatan-kegiatan bersepeda, berolahraga, beristirahat, berdiskusi, presentasi lapangan dan observasi monumen akan diletakkan pada posisi paling potensial di dalam tiap-tiap lahan IIA masing-masing situs. Fasilitas

servis tidak ditambahkan secara signifikan karena fasilitas pelayanan yang terdapat di tiap situs masih dinilai memadai. Berikut adalah deskripsi-deskripsi berisi sketsa-sketsa dan rincian terkait.

129

Gambar V.16 Penataan Bentang Alam Situs Candi Brahu dan Candi Gentong (wilayah D)

(10)

130

(11)

131

(12)

132

Gambar V.19 Penataan Bentang Alam Situs Candi Gapura Wringinlawang (wilayah E).
