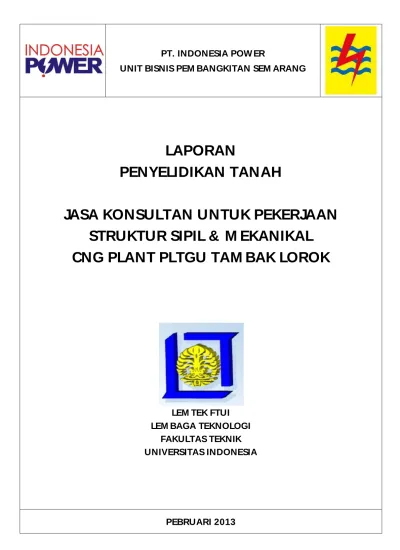

PT. INDONESIA POW ER
UNIT BISNIS PEM BANGKITAN SEM ARANG
LAPORAN
PENYELIDIKAN TANAH
JASA KONSULTAN UNTUK PEKERJAAN
STRUKTUR SIPIL & M EKANIKAL
CNG PLANT PLTGU TAM BAK LOROK
LEM TEK FTUI
LEM BAGA TEKNOLOGI
FAKULTAS TEKNIK
UNIVERSITAS INDONESIA
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
LAPORAN AKHIR PENYELIDIKAN TANAH
PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
PENGANTAR
Laporan ini memaparkan hasil akhir penyelidikan tanah di lokasi rencana CNG Storage,
Semarang Jawa Tengah. Tujuan dari penyelidikan tanah ini adalah untuk mendapatkan data
teknis/parameter tanah yang dapat mewakili kondisi tanah setempat untuk digunakan didalam
perencanaan proyek.
Ruang lingkup pekerjaan penyelidikan tanah untuk memenuhi tujuan tersebut adalah sebagai
berikut :
1.
Melakukan pengujian Dutch Cone Penetrometer Test (DCPT)/Sondir dengan kapasitas
2.5 ton sebanyak 4 (empat) titik. Percobaan dihentikan bila tahanan konus telah mencapai
200 kg/cm² atau kedalaman pengujian telah mencapai 25.0 meter.
2.
Pengeboran dalam hingga kedalaman tertentu pada 2 (dua) titik dengan interval 2.0m.
Pengambilan contoh tanah tak terganggu ke dalam tabung UDS.
3.
Pengamatan muka air tanah pada seluruh titik uji lapangan.
4.
Pengujian laboratorium.
5.
Menyusun laporan untuk menyajikan hasil penyelidikan tanah serta diskusi kondisi tanah.
6.
Melakukan analisa dan rekomendasi daya dukung ijin pondasi.
Jakarta,
2013
Lembaga Teknologi
Universitas Indonesia
DAFTAR ISI
HAL
PENGANTAR
1
BAB I.
PENYELIDIKAN TANAH
2
1.1
Program Penyelidikan Tanah di Lapangan
2
1.2
Pengujian Sondir/Dutch Cone Penetrometer Test
3
1.3
Pengeboran Dalam
3
1.4
Uji Penetrasi Standar
3
1.5
Pengambilan Contoh Tanah
3
1.6
Pengamatan Muka Air Tanah
3
BAB II.
UJI LABORATORIUM
4
BAB III.
KONDISI LAPISAN TANAH
5
3.1
Berdasarkan Hasil Pengujian Pengeboran Dalam dan Uji Laboratorium
5
3.2
Berdasarkan Pengujian Sondir
6
3.3
Muka Air Tanah
6
BAB IV.
REKOMENDASI GEOTEKNIK
7
4.1
Rekomendasi Daya Dukung Ijin Pondasi Dangkal
7
4.2
Rekomendasi Daya Dukung Ijin Pondasi Dalam
7
Grafik 1. Daya Dukung Ijin Tiang Pancang Friksi Segiempat Berdasarkan N-SPT BH-1, Angka keamanan 3
Grafik 2. Daya Dukung Ijin Tiang Pancang Friksi Segiempat Berdasarkan N-SPT BH-2, Angka keamanan 3
LAMPIRAN I. DRILLING LOG
LAMPIRAN II. GRAFIK UJI DCPT
LAMPIRAN III. HASIL UJI LABORATORIUM
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
1
LAPORAN AKHIR PENYELIDIKAN TANAH
PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
PENGANTAR
Laporan ini memaparkan hasil akhir proyek PLTU Semarang di Semarang Jawa Tengah. Tujuan
dari penyelidikan tanah ini adalah untuk mendapatkan data teknis/parameter tanah yang dapat
mewakili kondisi tanah setempat untuk digunakan didalam perencanaan proyek.
Ruang lingkup pekerjaan penyelidikan tanah untuk memenuhi tujuan tersebut adalah sebagai
berikut :
1.
Melakukan pengujian Dutch Cone Penetrometer Test (DCPT)/Sondir dengan kapasitas
2.5 ton sebanyak 4 (empat) titik. Percobaan dihentikan bila tahanan konus telah mencapai
200 kg/cm² atau kedalaman pengujian telah mencapai 25.0 meter.
2.
Pengeboran dalam hingga kedalaman tertentu pada 2 (dua) titik dengan interval 2.0m.
Pengambilan contoh tanah tak terganggu ke dalam tabung UDS.
3.
Pengamatan muka air tanah pada seluruh titik uji lapangan.
4.
Pengujian laboratorium.
5.
Menyusun laporan untuk menyajikan hasil penyelidikan tanah serta diskusi kondisi tanah.
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
2
BAB I.
PENYELIDIKAN TANAH
1.1
Program Penyelidikan Tanah di Lapangan
Program penyelidikan tanah yang telah dilakukan meliputi pekerjaan-pekerjaan sebagai berikut :
Melakukan pengujian sondir di 4 (empat) titik, yaitu : S-1 hingga S-4.
Melakukan pengeboran dalam di 2 (dua) titik, yaitu: BH-1 dan BH-2.
Memonitor muka air tanah pada setiap titik sondir dan bor dalam.
Ringkasan pekerjaan lapangan terangkum sebagai berikut:
Jenis
Pekerjaan
Titik
Pengujian
Tanggal Pelaksanaan
Kedalaman
pengujian
Uji Sondir
S-1
20 Januari 2013
30.0m
-
-
1.0
40
S-2
22 Januari 2013
30.0m
-
-
1.0
39
S-3
25 Januari 2013
2.8m
-
-
NA
250
S-4
25 Januari 2013
2.8m
-
-
NA
250
1.2 Pengujian Sondir/Dutch Cone Penetration Test
Percobaan ini menggunakan alat sondir tipe Dutch Cone Penetrometer yang dilengkapi dengan
bikonus, dan dipasang diujung pipa sondir. Selama percobaan sondir, alat dipertahankan vertikal
dengan memasang angkur dikaki sondir.
Konus kemudian ditekan masuk ke dalam tanah dengan kecepatan konstan tidak lebih dari 2
cm/dtk. Konus mempunyai sudut 60 derajat dan luas conenya 10 cm². Pembacaan tekanan konus
dilakukan dengan interval 20 cm yaitu pembacaan tekanan konus dan tekanan total + friksi dari
selimut konus. Percobaan ini dihentikan jika tahanan konus telah mencapai 200 kg/cm² atau
mencapai kedalaman 25.0 meter. Hasil percobaan dipresentasikan dalam grafik hubungan antara
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
3
1.3
Pengeboran Dalam
Pengeboran dilakukan dengan menggunakan 1 (satu) unit rotary drilling machine dengan metode
wash boring. Pada kedalaman tertentu diambil contoh tanah tak terganggu dengan menggunakan
tabung berdiameter 76 mm dan panjang 50 cm. Contoh tanah tak terganggu ini dideskripsikan
sesuai Unified Soil Classification System (USCS) dan diplot dalam drilling log.
1.4
Uji Penetrasi Standar
Pengujian ini dilakukan untuk menentukan kepadatan tanah atau kekerasan tanah serta
mendeskripsikan jenis tanah dari pengamatan contoh tanah yang didapat. Uji ini dilakukan setiap
selang interval 2.0 meter. Alat SPT otomatis digunakan untuk menjamin enerji konstan dengan
palu berbobot 63.5 kg dan tinggi jatuh 760 mm. Nilai N-SPT adalah jumlah pukulan yang
dibutuhkan untuk penetrasi tabung SPT sedalam 30 cm terakhir yang kemudian dicatat dan
dipresentasikan pada hasil pengeboran dalam atau drilling log. Pemaparan pada drilling log
adalah jumlah pukulan yang dilakukan untuk 15 cm dari 30 cm terakhir.
1.5
Pengambilan Contoh Tanah
Pengambilan undisturbed sample (sampel tanah tak terganggu) dilakukan dengan menggunakan
tabung berdinding tipis (thin wall tube) dengan diameter 63.5mm. Kedalaman pengambilan
sample tanah takterganggu ini dipresentasikan dalam drilling log.
1.6
Pengamatan Muka Air Tanah
Muka air tanah diamati pada semua titik sondir dan pengeboran dalam selama penyelidikan
lapangan dilakukan. Kedalaman muka air tanah yang diperoleh pada waktu penyelidikan
lapangan diperoleh dalam waktu yang singkat atau hanya dilakukan pada saat pekerjaan
lapangan dilaksanakan, sehingga perlu dilakukan pengujian lapangan lainnya untuk mendapatkan
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
4
BAB II
UJI LABORATORIUM
Uji laboratorium dibawah ini dilakukan pada semua contoh tanah tidak terganggu yang didapat
pada setiap lubang bor. Pengujian laboratium terdiri atas pengujian terhadap sifat fisis dan
mekanis tanah. Keseluruhan pengujian ini berdasarkan standar American Society for Testing and
Materials (ASTM).
Uji sifat-sifat indeks tanah (Index Properties Test), meliputi :
Berat Isi (Unit Weight)
Kadar Air (Natural Moisture/Water Content)
Berat Jenis Tanah (Specific Gravity)
Atterberg Limit
Grain Size Distribution
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
5
BAB III.
KONDISI LAPISAN TANAH
3.1
Kondisi Lapisan Tanah Berdasarkan Pengeboran Dalam dan Uji Laboratorium
Berdasarkan data pengeboran, observasi visual, dan uji pada titik BH-1 dan BH-2 dapat
disimpulkan bahwa lapisan tanah pada lokasi ini terdiri atas 2 jenis lapisan, yaitu:
1.
Lapisan 1 merupakan lempung sangat lunak hingga teguh dengan nilai N-SPT 2-12
pukulan.
2.
Lapisan 2-A adalah pasir sedang padat dengan nilai N-SPT 10-12 pukulan.
3.
Lapisan 2-B adalah pasir padat dengan nilai N-SPT 31-43 pukulan.
Berikut tabulasi kedalaman jenis lapisan tanah:
Titik Bor
Lempung sangat
lunak hingga teguh
Pasir sedang padat
Pasir padat
2-12 pukulan
10-12 pukulan
31-43 pukulan
CH
SP
SP
Lapisan 1
Lapisan 2-A
Lapisan 2-B
Kedalaman lapisan tanah
BH-1
0.0-30.0m
-
-
BH-2
5.5-38.0m
0.5-5.5m
38.0-45.0m
Berdasarkan hasil uji laboratorium pada lapisan 1 dapat diketahui bahwa kadar air lempung
berkisar di antara 35.82% hingga 72.67% dengan wet density 1.539 gram/cm³ hingga 1.792
gram/cm³. Nilai plastisitas indeks berada di atas garis A dengan kisaran 25.21% hingga 77.38%.
Nilai kohesi yang diperoleh adalah antara 0.251 kg/cm² hingga 0.510 kg/cm² dengan sudut geser
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
6
3.2
Berdasarkan Pengujian Sondir
Pengujian sondir dilakukan pada 4 (empat) titik. Berdasarkan hasil pengujian DCPT / sondir
yang diplot dalam grafik hubungan antara qc (tahanan konus) dan fr (friction ratio) terhadap
kedalaman pengujian, diperoleh data sebagai:
Titik Sondir
Kedalaman Pengujian Sondir
Nilai Tahanan Konus (qc)
S-1
30.0m
40 kg/cm²
S-2
30.0m
39 kg/cm²
S-3
2.8m
250 kg/cm²
S-4
2.8m
250 kg/cm²
3.3
Muka Air Tanah
Muka air tanah diamati pada semua titik sondir dan pengeboran dalam selama penyelidikan
lapangan dilakukan. Untuk mendapatkan muka air tanah yang lebih pasti disarankan untuk
melakukan pengujian lapangan lainnya. Adapun hasi pengukuran muka air tanah sebagai berikut:
Titik Uji Sondir
Kedalaman Muka Air Tanah (meter)
S-1
1.0
S-2
1.0
S-3
Na
S-4
na
Titik Uji Bor
Kedalaman Muka Air Tanah (meter)
BH-1
0.6
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
7
BAB IV.
REKOMENDASI GEOTEKNIK
4.1
Rekomendasi Daya Dukung Ijin Pondasi Dangkal
Pondasi dangkal disarankan untuk bangunan penunjang saja yang memiliki beban rencan ringan.
Perhitungan allowable bearing capacity untuk pondasi dangkal dihitung berdasarkan formula
Skempton untuk tanah lempung (1951), dengan perhitungan nilai Cu didapat dari pengujian
sondir, korelasi nilai N-SPT, dan uji triaxial ataupun direct shear dengan mengambil faktor
keamanan = 3.
Adapun daya dukung ijin pondasi dangkal pada masing-masing lokasi bangunan terangkum
sebagai berikut:
Titik Sondir
Daya Dukung Ijin Pondasi Dangkal (kg/cm²) di Kedalaman:
1.0m
2.0m
3.0m
S-1, S-2
0.18
0.22
0.25
S-3, S-4
0.50
-
-
Titik Bor
Daya Dukung Ijin Pondasi Dangkal (kg/cm²) di Kedalaman:
1.0m
2.0m
3.0m
BH-1
0.20
0.23
0.25
BH-2
0.30
0.33
0.36
4.2
Rekomendasi Daya Dukung Ijin Pondasi Dalam
Pondasi dalam digunakan jika pondasi dangkal tidak mampu memikul beban rencana yang telah
diperhitungkan dan penurunan struktur bangunan melampaui penurunan ijin yang diijinkan.
Pemilihan jenis pondasi dalam yang akan digunakan sebagai pemikul beban struktur dipilih
berdasarkan pertimbangan aspek lingkungan di sekitar proyek, teknis dan non teknis, dan segi
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEMARANG
DI SEMARANG JAWA TENGAH
8
Perhitungan pondasi dalam berdasarkan formula Reese O’Neal untuk tiang bor dan Meyerhoff
untuk tiang pancang. Pondasi dalam disarankan untuk ditempatkan pada lapisan tanah keras
dengan nilai N-SPT >50 pukulan dan ketebalan minimal 6 hingga 10 meter.
Berdasarkan data uji N-SPT baik pada titik BH-1 dan BH-2, lapisan tanah keras sesuai kriteria
diatas tidak diperoleh sehingga pondasi dalam dikategorikan sebagai pondasi friksi. Untuk titik
BH-1, selaku pihak konsultan geoteknik menyarankan untuk melakukan penambahan kedalaman
uji bor sehingga dapat diketahui kedalaman tanah dengan nilai SPT minimal 30-40 pukulan.
Pihak konsultan geoteknik juga menyarankan kepada pihak perencana PLTU untuk
memperhitungkan penurunan struktur berdasarkan beban rencana yang ada.
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEM ARANG
DI SEM ARANG JAWA TENGAH
LAM PIRAN I.
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTType of Drilling Wash Boring Coordinat
Location INDONESIA POWER UBP SEMARANG Driller karsun X
Date 20-22 Januari 2013 Supervisor Sutrisna Y
GWL 0,6 m Z
Soil Laboratory Results
1
Soil Laboratory Results
1
1,792 2,601 35,82 52,18 26,97 UU 0,38 6,753
2,0 SPT 1
2.00-2.45
1 1 2 3
2,5
TIMBUNAN PASIR DAN GRAVEL (0,0M-0,50M)
konsistensi lunak
LEMPUNG kelanauan, warna abu-abu kecoklatan, plastisitas tinggi
1,552 2,594 70,77 115,72 42,92 UU 0,251 6,001
4,0 SPT 2
1,625 2,591 52,70 88,20 34,33 UU 0,303 5,816
6,0 SPT 3
6.00-6.45
1 1 1 2
konsistensi sangat lunak hingga lunak
sama dengan diatas
konsistensi sangat lunak hingga lunak
konsistensi lunak
20,0 SPT 10
20.00-20.45
1 1 2 3
Remarks : UDS (Undisturbed Sample)
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTType of Drilling Wash Boring Coordinat
Location INDONESIA POWER UBP SEMARANG Driller karsun X
Date 20-22 Januari 2013 Supervisor Sutrisna Y
GWL 0,6 m Z
Soil Laboratory Results
2 (
Soil Laboratory Results
2 (
Soil Description gw
t/m³ Gs W %
konsistensi lunak hingga sedang teguh konsistensi lunak
Pengeboran berhenti di kedalaman 30,0m
Remarks : UDS (Undisturbed Sample)
Job No. Dat e
Test ed By Hans Checked By Ir.Darm aw an
ATTERBERG LIM ITS
ASTM D 4318
Locat ion
:
INDONESIA POWER UBP SEM ARANG Sam ple No. : 1Hole No.
: BH - 01
Sam ple Type : UDSDept h
: 1.50 - 2.00
m
Soil Descript ion : Silt y CLAYLIQUID LIM IT PLASTIC LIM IT
No. of Blow s 38 30 22 14
Cont ainer No. C.41 C.39 C.49 C.43 C.33 C.37
Wt . Cont ainer + Wet Soil g 10,21 10,89 10,82 10,95 9,25 9,44
FLOW CURVE
RESULT SUM M ARY
LIQUID LIM IT % 52,18
PLASTIC LIM IT % 26,97
PLASTICITY INDEX % 25,21
CLASSIFICATION CH
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
04/ 02/ 2013
Job No. Dat e
Test ed By Hans Checked By Ir.Darm aw an
ATTERBERG LIM ITS
ASTM D 4318
Locat ion
:
INDONESIA POWER UBP SEM ARANG Sam ple No. : 2Hole No.
: BH - 01
Sam ple Type : UDSDept h
: 3.50 - 4.00
m
Soil Descript ion : Silt y CLAYLIQUID LIM IT PLASTIC LIM IT
No. of Blow s 43 34 24 16
Cont ainer No. F.41 F.39 F.27 F.5 F.32 F.25
Wt . Cont ainer + Wet Soil g 13,14 13,64 13,39 13,41 10,05 10,12
FLOW CURVE
RESULT SUM M ARY
LIQUID LIM IT % 115,72
PLASTIC LIM IT % 42,92
PLASTICITY INDEX % 72,80
CLASSIFICATION CH
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
04/ 02/ 2013
Job No. Dat e
Test ed By Hans Checked By Ir.Darm aw an
ATTERBERG LIM ITS
ASTM D 4318
Locat ion
:
INDONESIA POWER UBP SEM ARANG Sam ple No. : 3Hole No.
: BH - 01
Sam ple Type : UDSDept h
: 5.50 - 6.00
m
Soil Descript ion : Silt y CLAYLIQUID LIM IT PLASTIC LIM IT
No. of Blow s 44 35 26 17
Cont ainer No. C.17 C.19 C.21 C.4 C.25 C.36
Wt . Cont ainer + Wet Soil g 17,50 17,25 16,90 18,16 8,63 8,58
FLOW CURVE
RESULT SUM M ARY
LIQUID LIM IT % 88,20
PLASTIC LIM IT % 34,33
PLASTICITY INDEX % 53,87
CLASSIFICATION CH
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
04/ 02/ 2013
Project
Locat ion
Hole No BH-1 Test ed By st r/ jn Soil Parameters
Dept h 1.50-2.00 m Checked By khk Wat er cont ent 35,82 % Spec. Gravit y 2,601
Sample ID. UDS1 Dat e Feb-13 Wet densit y 1,79 gr/ cm³ Liquid Limit 52,18 %
Sample Descript ion : CH Dry Densit y 1,32 gr/ cm³ Plast ic Limit 26,97 %
Void Rat io e 0,97 Plast icit y Index 25,21 %
Porosit y n 0,49 Sat urat ion 95,72 %
Consolidation Parameters
Eff. overburden press., Po 0,19 kg/ cm² Compression rat io, Cc 0,45 Coeff. of consolidat ion, Cv 19,52 m²/ year
Preconsolidat ion pressure, Pc 0,72 kg/ cm² Recompression rat io, Cr 0,06 or 0,0062 cm²/ sec
Over Consolidat ion Rat io, OCR 3,82 Soil Consol. Hist ory over consolidat ed Vol. compressibilt y, mv 0,24 cm²/ kg
Consolidation Test - ASTM D2435
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
INDONESIA POWER UBP SEM ARANG
1,00
0,01 0,10 1,00 10,00
v
0,01 0,10 1,00 10,00
pressure (kg/ cm²)
C
0,01 0,10 1,00 10,00
m
0,01 0,10 1,00 10,00
pressure (kg/ cm ²)
pressure (kg/ cm ²)
0,01 0,10 1,00 10,00
Project
Locat ion
Hole No. BH-1 Dept h 1.50-2.00 m Sample ID UDS1 Soil Descript ion CH
Apparat us No.
Diamet er 5,00cm Wat er Cont ent 35,82 % Weight of soild, Ws 51,76 gram Liquid limit 52,18 %
Height 2,00cm Wet densit y 1,79 gr/ cm³ Solid height , 2Ho 1,01 cm Plast ic limit 26,97 %
Area 19,63 cm² Dry Densit y 1,32 gr/ cm³ Sample Height 2,00 cm Plast icit y Index 25,21 %
Weight of soil sample 70,30gram Specific Gravit y 2,601 Init ial Void rat io 0,9734
Degree of sat urat ion 95,72 %
Final Dial 2 H Height of Void ratio Root of t90 Cv av mv
Pressure dial change fr. change soil, H 2H-2Ho t 90 Fit time 0,848 H² De av
reading 2Ho t90 Dp (1+e1)
(kg/cm²) (x 0.01mm) (cm) (cm) (cm) (minut e) (sec) (m²/year) (cm²/kg) (cm²/kg)
0 2,0000 1,0000 0,9734
0,0060 1,30 101,40 26,1854 Dat e of Test ed Feb-13
0,0625 6 1,9940 0,997 0,9675 0,1105 0,0562 Test ed By st r/ jn
0,0070 1,50 135,00 19,5303 Checked By khk
0,1250 13 1,9870 0,9935 0,9605 0,0789 0,0403
0,0100 1,20 86,40 30,2097
0,2500 23 1,9770 0,9885 0,9507 0,0750 0,0384
0,0190 1,60 153,60 16,6679
0,5000 42 1,9580 0,979 0,9319 0,0750 0,0388
0,0380 1,65 163,35 15,0706
1,0000 80 1,9200 0,96 0,8944 0,0572 0,0302
0,0580 1,45 126,15 18,3535
2,0000 138 1,8620 0,931 0,8372 0,0464 0,0252
0,0940 1,70 173,40 12,0382
4,0000 232 1,7680 0,884 0,7445 0,0271 0,0156
0,1100 1,30 101,40 18,1041
8,0000 342 1,6580 0,829 0,6359 -0,0420
1,0000 300 1,7000 0,85 0,6774 -0,0500
0,0625 250 1,7500 0,875 0,7267
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
Project
Locat ion
Hole No. BH-1 Dept h 3,50-4,00 m Sample ID UDS2 Soil Descript ion CH
Apparat us No.
Diamet er 5,00cm Wat er Cont ent 70,77 % Weight of soild, Ws 35,72 gram Liquid limit 115,72 %
Height 2,00cm Wet densit y 1,55 gr/ cm³ Solid height , 2Ho 0,70 cm Plast ic limit 42,92 %
Area 19,63 cm² Dry Densit y 0,91 gr/ cm³ Sample Height 2,00 cm Plast icit y Index 72,80 %
Weight of soil sample 61,00gram Specific Gravit y 2,594 Init ial Void rat io 1,8518
Degree of sat urat ion 99,14 %
Final Dial 2 H Height of Void ratio Root of t90 Cv av mv
Pressure dial change fr. change soil, H 2H-2Ho t 90 Fit time 0,848 H² De av
reading 2Ho t90 Dp (1+e1)
(kg/cm²) (x 0.01mm) (cm) (cm) (cm) (minut e) (sec) (m²/year) (cm²/kg) (cm²/kg)
0 2,0000 1,0000 1,8518
0,0060 1,50 135,00 19,6681 Dat e of Test ed Feb-13
0,0625 6 1,9940 0,997 1,8432 0,1597 0,0562 Test ed By st r/ jn
0,0070 1,60 153,60 17,1653 Checked By khk
0,1250 13 1,9870 0,9935 1,8332 0,1939 0,0684
0,0170 1,70 173,40 14,9462
0,2500 30 1,9700 0,985 1,8090 0,2909 0,1036
0,0510 1,90 216,60 11,3537
0,5000 81 1,9190 0,9595 1,7363 0,2538 0,0928
0,0890 1,50 135,00 16,5659
1,0000 170 1,8300 0,915 1,6094 0,1355 0,0519
0,0950 1,60 153,60 13,0874
2,0000 265 1,7350 0,8675 1,4739 0,0948 0,0383
0,1330 1,90 216,60 7,9125
4,0000 398 1,6020 0,801 1,2843 0,0563 0,0247
0,1580 2,00 240,00 5,8019
8,0000 556 1,4440 0,722 1,0590 -0,0730
1,0000 483 1,5170 0,7585 1,1631 -0,0830
0,0625 400 1,6000 0,8 1,2814
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
Project
Locat ion
Hole No BH-1 Test ed By st r/ jn Soil Parameters
Dept h 3,50-4,00 m Checked By khk Wat er cont ent 70,77 % Spec. Gravit y 2,594
Sample ID. UDS2 Dat e Feb-13 Wet densit y 1,55 gr/ cm³ Liquid Limit 115,72 %
Sample Descript ion : CH Dry Densit y 0,91 gr/ cm³ Plast ic Limit 42,92 %
Void Rat io e 1,85 Plast icit y Index 72,8 %
Porosit y n 0,65 Sat urat ion 99,14 %
Consolidation Parameters
Eff. overburden press., Po 0,26 kg/ cm² Compression rat io, Cc 0,72 Coeff. of consolidat ion, Cv 13,31 m²/ year
Preconsolidat ion pressure, Pc 0,45 kg/ cm² Recompression rat io, Cr 0,08 or 0,0042 cm²/ sec
Over Consolidat ion Rat io, OCR 1,75 Soil Consol. Hist ory over consolidat ed Vol. compressibilt y, mv 0,06 cm²/ kg
Consolidation Test - ASTM D2435
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
INDONESIA POWER UBP SEM ARANG
1,80
0,01 0,10 1,00 10,00
v
0,01 0,10 1,00 10,00
pressure (kg/ cm²)
C
0,01 0,10 1,00 10,00
m
0,01 0,10 1,00 10,00
pressure (kg/ cm ²)
pressure (kg/ cm ²)
0,01 0,10 1,00 10,00
Project
Locat ion
Hole No BH-1 Test ed By st r/ jn Soil Parameters
Dept h 5,50-6,00 m Checked By khk Wat er cont ent 52,7 % Spec. Gravit y 2,591
Sample ID. UDS3 Dat e Feb-13 Wet densit y 1,62 gr/ cm³ Liquid Limit 88,2 %
Sample Descript ion : CH Dry Densit y 1,06 gr/ cm³ Plast ic Limit 34,3 %
Void Rat io e 1,44 Plast icit y Index 53,9 %
Porosit y n 0,59 Sat urat ion 95,14 %
Consolidation Parameters
Eff. overburden press., Po 0,41 kg/ cm² Compression rat io, Cc 0,61 Coeff. of consolidat ion, Cv 10,19 m²/ year
Preconsolidat ion pressure, Pc 0,65 kg/ cm² Recompression rat io, Cr 0,08 or 0,00323 cm²/ sec
Over Consolidat ion Rat io, OCR 1,59 Soil Consol. Hist ory over consolidat ed Vol. compressibilt y, mv 0,066 cm²/ kg
Consolidation Test - ASTM D2435
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
INDONESIA POWER UBP SEM ARANG
1,40
0,01 0,10 1,00 10,00
v
0,01 0,10 1,00 10,00
pressure (kg/ cm²)
C
0,01 0,10 1,00 10,00
m
0,01 0,10 1,00 10,00
pressure (kg/ cm ²)
pressure (kg/ cm ²)
0,01 0,10 1,00 10,00
Project
Locat ion
Hole No. BH-1 Dept h 5,50-6,00 m Sample ID UDS3 Soil Descript ion CH
Apparat us No.
Diamet er 5,00cm Wat er Cont ent 52,7 % Weight of soild, Ws 41,78 gram Liquid limit 88,20 %
Height 2,00cm Wet densit y 1,62 gr/ cm³ Solid height , 2Ho 0,82 cm Plast ic limit 34,30 %
Area 19,63 cm² Dry Densit y 1,06 gr/ cm³ Sample Height 2,00 cm Plast icit y Index 53,90 %
Weight of soil sample 63,80gram Specific Gravit y 2,591 Init ial Void rat io 1,4353
Degree of sat urat ion 95,14 %
Final Dial 2 H Height of Void ratio Root of t90 Cv av mv
Pressure dial change fr. change soil, H 2H-2Ho t 90 Fit time 0,848 H² De av
reading 2Ho t90 Dp (1+e1)
(kg/cm²) (x 0.01mm) (cm) (cm) (cm) (minut e) (sec) (m²/year) (cm²/kg) (cm²/kg)
0 2,0000 1,0000 1,4353
0,0060 2,00 240,00 11,0633 Dat e of Test ed Feb-13
0,0625 6 1,9940 0,997 1,4280 0,1948 0,0802 Test ed By st r/ jn
0,0100 1,80 194,40 13,5218 Checked By khk
0,1250 16 1,9840 0,992 1,4158 0,2338 0,0968
0,0240 1,70 173,40 14,7948
0,2500 40 1,9600 0,98 1,3866 0,2240 0,0939
0,0460 2,10 264,60 9,2457
0,5000 86 1,9140 0,957 1,3305 0,1924 0,0825
0,0790 1,80 194,40 11,5670
1,0000 165 1,8350 0,9175 1,2344 0,1096 0,0490
0,0900 1,90 216,60 9,3881
2,0000 255 1,7450 0,8725 1,1248 0,0791 0,0372
0,1300 2,00 240,00 7,2574
4,0000 385 1,6150 0,8075 0,9665 0,0384 0,0195
0,1260 2,30 317,40 4,6648
8,0000 511 1,4890 0,7445 0,8131 -0,0460
1,0000 465 1,5350 0,7675 0,8691 -0,0760
0,0625 389 1,6110 0,8055 0,9616
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
Project
Location
INDONESIA POWER UBP SEMARANG
Type of Pile
TIANG PANCANG SEGIEMPAT
Shape of Pile SEGIEMPAT
Hole No.
BH-1
Grafik 1.
Daya Dukung Ijin Tiang Pancang Friksi Segiempat Berdasarkan Data N-SPT
BH-1, Angka Keamanan 3
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG
PLANT
Daya Dukung Ijin (t on)
11
Segiempat 30cm x 30cm Segiempat 35cm x 35cm
Job No.
-Test ed By Agus Dat e : 01-02-2013
Locat ion : INDONESIA POWER UBP SEM ARANG
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
PARTICLE SIZE DISTRIBUTION ANALYSIS (ASTM D 422)
Locat ion : INDONESIA POWER UBP SEM ARANG Hole No : BH - 01
Dept h : 1.50 - 2.00 m Sandy CLAY
UDS Sample Type : Sample Descript ion :
0
51,99% 27,42% 20,48%
CLAY SILT
0,11% M EDIUM
100 0
Particle Size (mm)
Job No. - Dat e
Test ed By Agus Checked By Ir.Darm aw an
Locat ion : INDONESIA POWER UBP SEM ARANG
Hole No. : BH - 01 Sample Type : UDS
Dept h : 1.50 - 2.00 m Sample Descript ion : Sandy CLAY
SIEVE ANALYSIS (ASTM D 422)
Init ial w eight of dry soil : 32,12 g
Sieve Sieve Wt . Soil Percent Cum ulat ive Percent
No. Opening Ret ained Ret ained Percent Finer
Ret ained
m m % % %
3" 101,600 0,000 0,00 0,00 100,00
2" 75,000 0,000 0,00 0,00 100,00
1 1/ 2" 38,100 0,000 0,00 0,00 100,00
1" 25,400 0,000 0,00 0,00 100,00
3/ 4" 19,050 0,000 0,00 0,00 100,00
1/ 2" 12,700 0,000 0,00 0,00 100,00
3/ 8" 9,525 0,000 0,00 0,00 100,00
4 4,760 0,035 0,11 0,11 99,89
8 2,380 0,220 0,68 0,79 99,21
20 0,840 0,728 2,27 3,06 96,94
40 0,420 2,370 7,38 10,44 89,56
80 0,177 2,600 8,09 18,53 81,47
100 0,149 0,140 0,44 18,97 81,03
200 0,074 0,530 1,65 20,62 79,38
Pan 6,62 20,62 41,24
HYDROM ETER ANALYSIS ( BS 1377 : 1975 )
Weight of soil : 60,30 g Tube No. : 1
Specific Gravit y (Gs) : 2,601 Hydrom et er No. : A2
M eniscus Correct ion,c : -2,00 Tem perat ure Correct ion, m t : 1,01
Viscosit y of w at er : 0,7982 Dispersant Correct ion, x : 4
Elapsed Hydrom et er TRUE Effect ive Fully Part icle Percent age Finer
Tim e Tim e reading Reading dept h Correct ed Diam et er Than D
t R'h Rh HR Reading D K
m in m m m m %
0
0,5 25,5 23,5 136,43 24,9 0,0576 78,43
1 24,5 22,5 137,99 23,9 0,0410 75,28
2 23,2 21,2 140,02 22,6 0,0292 71,18
5 21,5 19,5 142,67 20,9 0,0186 65,81
15 19,5 17,5 145,79 18,9 0,0109 59,50
30 18,3 16,3 147,66 17,7 0,0077 55,72
60 17,3 15,3 149,22 16,7 0,0055 52,56
240 16,0 14,0 151,25 15,4 0,0028 48,46
1440 15,0 13,0 152,81 14,4 0,0011 45,31
NOTES :
PARTICLE SIZE DISTRIBUTION ANALYSIS
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL
DAN M EKANIKAL CNG PLANT
Job No.
-Test ed By Agus Dat e : 01-02-2013
Locat ion : INDONESIA POWER UBP SEM ARANG
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
PARTICLE SIZE DISTRIBUTION ANALYSIS (ASTM D 422)
Locat ion : INDONESIA POWER UBP SEM ARANG
67,03% 32,30% 0,67%
CLAY SILT
SAND FINE M EDIUM
0,00%
Particle Size (mm)
Job No. - Dat e
Test ed By Agus Checked By Ir.Darm aw an
Locat ion : INDONESIA POWER UBP SEM ARANG
Hole No. : BH - 01 Sample Type : UDS
Dept h : 3.50 - 4.00 m Sample Descript ion : Silt y CLAY
SIEVE ANALYSIS (ASTM D 422)
Init ial w eight of dry soil : 37,25 g
Sieve Sieve Wt . Soil Percent Cum ulat ive Percent
No. Opening Ret ained Ret ained Percent Finer
Ret ained
m m % % %
3" 101,600 0,000 0,00 0,00 100,00
2" 75,000 0,000 0,00 0,00 100,00
1 1/ 2" 38,100 0,000 0,00 0,00 100,00
1" 25,400 0,000 0,00 0,00 100,00
3/ 4" 19,050 0,000 0,00 0,00 100,00
1/ 2" 12,700 0,000 0,00 0,00 100,00
3/ 8" 9,525 0,000 0,00 0,00 100,00
4 4,760 0,000 0,00 0,00 100,00
8 2,380 0,000 0,00 0,00 100,00
20 0,840 0,000 0,00 0,00 100,00
40 0,420 0,030 0,08 0,08 99,92
80 0,177 0,090 0,24 0,32 99,68
100 0,149 0,020 0,05 0,38 99,62
200 0,074 0,110 0,30 0,67 99,33
Pan 0,25 0,67 1,34
HYDROM ETER ANALYSIS ( BS 1377 : 1975 )
Weight of soil : 60,39 g Tube No. : 2
Specific Gravit y (Gs) : 2,594 Hydrom et er No. : A2
M eniscus Correct ion,c : -2,00 Tem perat ure Correct ion, m t : 1,01
Viscosit y of w at er : 0,8155 Dispersant Correct ion, x : 4
Elapsed Hydrom et er TRUE Effect ive Fully Part icle Percent age Finer
Tim e Tim e reading Reading dept h Correct ed Diam et er Than D
t R'h Rh HR Reading D K
m in m m m m %
0
0,5 37,0 35,0 118,49 36,1 0,0544 98,23
1 35,5 33,5 120,83 34,6 0,0388 94,14
2 34,0 32,0 123,17 33,1 0,0277 90,06
5 32,0 30,0 126,29 31,1 0,0178 84,61
15 29,5 27,5 130,19 28,6 0,0104 77,80
30 27,5 25,5 133,31 26,6 0,0074 72,35
60 25,8 23,8 135,96 24,9 0,0053 67,72
240 23,0 21,0 140,33 22,1 0,0027 60,10
1440 20,0 18,0 145,01 19,1 0,0011 51,92
NOTES :
PARTICLE SIZE DISTRIBUTION ANALYSIS
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL
DAN M EKANIKAL CNG PLANT
Job No.
-Test ed By Agus Dat e : 01-02-2013
Locat ion : INDONESIA POWER UBP SEM ARANG
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
PARTICLE SIZE DISTRIBUTION ANALYSIS (ASTM D 422)
Locat ion : INDONESIA POWER UBP SEM ARANG
76,10% 23,41% 0,49%
CLAY SILT
SAND FINE M EDIUM
0,00%
Particle Size (mm)
Job No. - Dat e
Test ed By Agus Checked By Ir.Darm aw an
Locat ion : INDONESIA POWER UBP SEM ARANG
Hole No. : BH - 01 Sample Type : UDS
Dept h : 5.50 - 6.00 m Sample Descript ion : Silt y CLAY
SIEVE ANALYSIS (ASTM D 422)
Init ial w eight of dry soil : 42,21 g
Sieve Sieve Wt . Soil Percent Cum ulat ive Percent
No. Opening Ret ained Ret ained Percent Finer
Ret ained
m m % % %
3" 101,600 0,000 0,00 0,00 100,00
2" 75,000 0,000 0,00 0,00 100,00
1 1/ 2" 38,100 0,000 0,00 0,00 100,00
1" 25,400 0,000 0,00 0,00 100,00
3/ 4" 19,050 0,000 0,00 0,00 100,00
1/ 2" 12,700 0,000 0,00 0,00 100,00
3/ 8" 9,525 0,000 0,00 0,00 100,00
4 4,760 0,000 0,00 0,00 100,00
8 2,380 0,000 0,00 0,00 100,00
20 0,840 0,000 0,00 0,00 100,00
40 0,420 0,010 0,02 0,02 99,98
80 0,177 0,060 0,14 0,17 99,83
100 0,149 0,020 0,05 0,21 99,79
200 0,074 0,120 0,28 0,50 99,50
Pan 0,21 0,50 1,00
HYDROM ETER ANALYSIS ( BS 1377 : 1975 )
Weight of soil : 60,60 g Tube No. : 3
Specific Gravit y (Gs) : 2,591 Hydrom et er No. : A2
M eniscus Correct ion,c : -2,00 Tem perat ure Correct ion, m t : 1,01
Viscosit y of w at er : 0,8155 Dispersant Correct ion, x : 4
Elapsed Hydrom et er TRUE Effect ive Fully Part icle Percent age Finer
Tim e Tim e reading Reading dept h Correct ed Diam et er Than D
t R'h Rh HR Reading D K
m in m m m m %
0
0,5 42,0 40,0 110,69 41,1 0,0526 98,65
1 41,2 39,2 111,94 40,3 0,0374 96,73
2 40,0 38,0 113,81 39,1 0,0267 93,84
5 38,0 36,0 116,93 37,1 0,0171 89,04
15 35,7 33,7 120,52 34,8 0,0100 83,51
30 34,3 32,3 122,70 33,4 0,0072 80,15
60 32,7 30,7 125,20 31,8 0,0051 76,31
240 30,0 28,0 129,41 29,1 0,0026 69,82
1440 27,0 25,0 134,09 26,1 0,0011 62,61
NOTES :
PARTICLE SIZE DISTRIBUTION ANALYSIS
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL
DAN M EKANIKAL CNG PLANT
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTType of Drilling Wash Boring Coordinat
Location INDONESIA POWER UBP SEMARANG Driller karsun X
Date 23-26 Januari 2013 Supervisor Sutrisna Y
GWL 0,5 m Z
Sampling
Soil Laboratory Results
1
Soil Laboratory Results
1
TIMBUNAN PASIR DAN GRAVEL (0,0M-0,50M)
PASIR halus, hitam kecoklatan, kepadatan lepas hingga sedang padat
0 10 20 30 40 50 60
1,639 2,595 52,80 84,21 33,35 UU 0,405 6,238
6,0 SPT 3
6.00-6.45
1 1 2 3
LEMPUNG kelanauan, warna abu-abu, plastisitas tinggi
1,593 2,585 72,670 120,36 42,98 UU 0,43 5,730
8,0 SPT 4
1,599 2,590 56,66 89,92 34,27 UU 0,510 6,081
konsistensi lunak hingga sedang teguh sama dengan diatas
konsistensi lunak hingga sedang teguh konsistensi sedang teguh
Remarks : UDS (Undisturbed Sample)
DS (Disturbed Sample)
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKALType of Drilling Wash Boring Coordinat
Location INDONESIA POWER UBP SEMARANG Driller karsun X
Date 23-26 Januari 2013 Supervisor Sutrisna Y
GWL 0,5 m Z
HOLE NO.
DRILLING LOG
BH2
GWL 0,5 m Z
Soil Description
Soil Laboratory Results
N
konsistensi sedang teguh hingga teguh
Soil Laboratory Results
N
PASIR HALUS, abu-abu gelap, kepadatan padat
39,0
Remarks : UDS (Undisturbed Sample)
DS (Disturbed Sample)
Job No. Dat e
Test ed By Hans Checked By Ir.Darm aw an
ATTERBERG LIM ITS
ASTM D 4318
Locat ion
:
INDONESIA POWER UBP SEM ARANG Sam ple No. : 1Hole No.
: BH - 02
Sam ple Type : UDSDept h
: 5.50 - 6.00
m
Soil Descript ion : Silt y CLAYLIQUID LIM IT PLASTIC LIM IT
No. of Blow s 43 33 24 16
FLOW CURVE
RESULT SUM M ARY
LIQUID LIM IT % 84,21
PLASTIC LIM IT % 33,35
PLASTICITY INDEX % 50,86
CLASSIFICATION CH
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
04/ 02/ 2013
Job No. Dat e
Test ed By Hans Checked By Ir.Darm aw an
ATTERBERG LIM ITS
ASTM D 4318
Locat ion
:
INDONESIA POWER UBP SEM ARANG Sam ple No. : 2Hole No.
: BH - 02
Sam ple Type : UDSDept h
: 7.50 - 8.00
m
Soil Descript ion : Silt y CLAYLIQUID LIM IT PLASTIC LIM IT
No. of Blow s 45 35 26 17
Cont ainer No. C.32 C.1 C.19 C.6 F.43 F.18
Wt . Cont ainer + Wet Soil g 14,66 14,04 14,46 14,52 9,65 9,46
FLOW CURVE
RESULT SUM M ARY
LIQUID LIM IT % 120,36
PLASTIC LIM IT % 42,98
PLASTICITY INDEX % 77,38
CLASSIFICATION CH
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
04/ 02/ 2013
Job No. Dat e
Test ed By Hans Checked By Ir.Darm aw an
ATTERBERG LIM ITS
ASTM D 4318
Locat ion
:
INDONESIA POWER UBP SEM ARANG Sam ple No. : 3Hole No.
: BH - 02
Sam ple Type : UDSDept h
: 9.50 - 10.00
m
Soil Descript ion : Silt y CLAYLIQUID LIM IT PLASTIC LIM IT
No. of Blow s 43 34 26 16
Cont ainer No. C.19 C.20 C.28 C.36 F.17 F.11
Wt . Cont ainer + Wet Soil g 15,70 15,45 15,91 15,71 8,96 8,55
FLOW CURVE
RESULT SUM M ARY
LIQUID LIM IT % 89,92
PLASTIC LIM IT % 34,27
PLASTICITY INDEX % 55,65
CLASSIFICATION CH
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
04/ 02/ 2013
Project
Locat ion
Hole No BH-2 Test ed By st r/ jn Soil Parameters
Dept h 5,50-6,00 m Checked By khk Wat er cont ent 52,8 % Spec. Gravit y 2,595
Sample ID. UDS1 Dat e Feb-13 Wet densit y 1,64 gr/ cm³ Liquid Limit 84,21 %
Sample Descript ion : CH Dry Densit y 1,07 gr/ cm³ Plast ic Limit 33,35 %
Void Rat io e 1,42 Plast icit y Index 50,86 %
Porosit y n 0,59 Sat urat ion 96,38 %
Consolidation Parameters
Eff. overburden press., Po 0,42 kg/ cm² Compression rat io, Cc 0,48 Coeff. of consolidat ion, Cv 12,72 m²/ year
Preconsolidat ion pressure, Pc 0,75 kg/ cm² Recompression rat io, Cr 0,07 or 0,0040 cm²/ sec
Over Consolidat ion Rat io, OCR 1,80 Soil Consol. Hist ory over consolidat ed Vol. compressibilt y, mv 0,055 cm²/ kg
Consolidation Test - ASTM D2435
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
INDONESIA POWER UBP SEM ARANG
1,40
0,01 0,10 1,00 10,00
v
0,01 0,10 1,00 10,00
pressure (kg/ cm²)
C
0,01 0,10 1,00 10,00
m
0,01 0,10 1,00 10,00
pressure (kg/ cm ²)
pressure (kg/ cm ²)
0,01 0,10 1,00 10,00
Project
Locat ion
Hole No. BH-2 Dept h 5,50-6,00 m Sample ID UDS1 Soil Descript ion CH
Apparat us No.
Diamet er 5,00cm Wat er Cont ent 52,8 % Weight of soild, Ws 42,08 gram Liquid limit 84,21 %
Height 2,00cm Wet densit y 1,64 gr/ cm³ Solid height , 2Ho 0,83 cm Plast ic limit 33,35 %
Area 19,63 cm² Dry Densit y 1,07 gr/ cm³ Sample Height 2,00 cm Plast icit y Index 50,86 %
Weight of soil sample 64,30gram Specific Gravit y 2,595 Init ial Void rat io 1,4216
Degree of sat urat ion 96,38 %
Final Dial 2 H Height of Void ratio Root of t90 Cv av mv
Pressure dial change fr. change soil, H 2H-2Ho t 90 Fit time 0,848 H² De av
reading 2Ho t90 Dp (1+e1)
(kg/cm²) (x 0.01mm) (cm) (cm) (cm) (minut e) (sec) (m²/year) (cm²/kg) (cm²/kg)
0 2,0000 1,0000 1,4216
0,0030 1,80 194,40 13,6995 Dat e of Test ed Feb-13
0,0625 3 1,9970 0,9985 1,4180 0,1356 0,0561 Test ed By st r/ jn
0,0070 1,60 153,60 17,2172 Checked By khk
0,1250 10 1,9900 0,995 1,4095 0,2228 0,0925
0,0230 1,90 216,60 11,9288
0,2500 33 1,9670 0,9835 1,3817 0,1889 0,0793
0,0390 1,80 194,40 12,7692
0,5000 72 1,9280 0,964 1,3345 0,1695 0,0726
0,0700 1,60 153,60 15,0088
1,0000 142 1,8580 0,929 1,2497 0,0860 0,0382
0,0710 1,80 194,40 10,9698
2,0000 213 1,7870 0,8935 1,1637 0,0557 0,0257
0,0920 1,60 153,60 12,4909
4,0000 305 1,6950 0,8475 1,0523 0,0351 0,0171
0,1160 1,90 216,60 7,6869
8,0000 421 1,5790 0,7895 0,9119 -0,0510
1,0000 370 1,6300 0,815 0,9736 -0,0590
0,0625 311 1,6890 0,8445 1,0451
PLTU SEM ARANG
Project
Locat ion
Hole No BH-2 Test ed By st r/ jn Soil Parameters
Dept h 7,50-8,00 m Checked By khk Wat er cont ent 72,67 % Spec. Gravit y 2,585
Sample ID. UDS2 Dat e Feb-13 Wet densit y 1,54 gr/ cm³ Liquid Limit 120,36 %
Sample Descript ion : CH Dry Densit y 0,89 gr/ cm³ Plast ic Limit 42,98 %
Void Rat io e 1,91 Plast icit y Index 77,38 %
Porosit y n 0,66 Sat urat ion 98,52 %
Consolidation Parameters
Eff. overburden press., Po 0,47 kg/ cm² Compression rat io, Cc 0,68 Coeff. of consolidat ion, Cv 11,04 m²/ year
Preconsolidat ion pressure, Pc 0,62 kg/ cm² Recompression rat io, Cr 0,07 or 0,00350 cm²/ sec
Over Consolidat ion Rat io, OCR 1,33 Soil Consol. Hist ory over consolidat ed Vol. compressibilt y, mv 0,046 cm²/ kg
Consolidation Test - ASTM D2435
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
INDONESIA POWER UBP SEM ARANG
1,90
0,01 0,10 1,00 10,00
v
0,01 0,10 1,00 10,00
pressure (kg/ cm²)
C
0,01 0,10 1,00 10,00
m
0,01 0,10 1,00 10,00
pressure (kg/ cm ²)
pressure (kg/ cm ²)
0,01 0,10 1,00 10,00
Project
Locat ion
Hole No. BH-2 Dept h 7,50-8,00 m Sample ID UDS2 Soil Descript ion CH
Apparat us No.
Diamet er 5,00cm Wat er Cont ent 72,67 % Weight of soild, Ws 34,92 gram Liquid limit 120,36 %
Height 2,00cm Wet densit y 1,54 gr/ cm³ Solid height , 2Ho 0,69 cm Plast ic limit 42,98 %
Area 19,63 cm² Dry Densit y 0,89 gr/ cm³ Sample Height 2,00 cm Plast icit y Index 77,38 %
Weight of soil sample 60,30gram Specific Gravit y 2,585 Init ial Void rat io 1,9068
Degree of sat urat ion 98,52 %
Final Dial 2 H Height of Void ratio Root of t90 Cv av mv
Pressure dial change fr. change soil, H 2H-2Ho t 90 Fit time 0,848 H² De av
reading 2Ho t90 Dp (1+e1)
(kg/cm²) (x 0.01mm) (cm) (cm) (cm) (minut e) (sec) (m²/year) (cm²/kg) (cm²/kg)
0 2,0000 1,0000 1,9068
0,0075 1,60 153,60 17,2604 Dat e of Test ed Feb-13
0,0625 7,5 1,9925 0,99625 1,8959 0,1395 0,0482 Test ed By st r/ jn
0,0060 1,50 135,00 19,5204 Checked By khk
0,1250 13,5 1,9865 0,99325 1,8872 0,1860 0,0644
0,0160 2,00 240,00 10,8041
0,2500 29,5 1,9705 0,98525 1,8640 0,1482 0,0518
0,0255 2,30 317,40 7,9594
0,5000 55 1,9450 0,9725 1,8269 0,1773 0,0627
0,0610 1,90 216,60 10,9433
1,0000 116 1,8840 0,942 1,7382 0,1352 0,0494
0,0930 2,00 240,00 8,9254
2,0000 209 1,7910 0,8955 1,6031 0,0661 0,0254
0,0910 2,20 290,40 6,6458
4,0000 300 1,7000 0,85 1,4708 0,0458 0,0185
0,1260 2,10 264,60 6,2527
8,0000 426 1,5740 0,787 1,2877 -0,0450
1,0000 381 1,6190 0,8095 1,3531 -0,0530
0,0625 328 1,6720 0,836 1,4301
PLTU SEM ARANG
Project
Locat ion
Hole No BH-2 Test ed By st r/ jn Soil Parameters
Dept h 9,50-10,00 m Checked By khk Wat er cont ent 56,66 % Spec. Gravit y 2,59
Sample ID. UDS3 Dat e Feb-13 Wet densit y 1,60 gr/ cm³ Liquid Limit 89,92 %
Sample Descript ion : CH Dry Densit y 1,02 gr/ cm³ Plast ic Limit 34,27 %
Void Rat io e 1,53 Plast icit y Index 55,65 %
Porosit y n 0,60 Sat urat ion 95,97 %
Consolidation Parameters
Eff. overburden press., Po 0,64 kg/ cm² Compression rat io, Cc 0,62 Coeff. of consolidat ion, Cv 11,04 m²/ year
Preconsolidat ion pressure, Pc 0,75 kg/ cm² Recompression rat io, Cr 0,07 or 0,00350 cm²/ sec
Over Consolidat ion Rat io, OCR 1,17 Soil Consol. Hist ory over consolidat ed Vol. compressibilt y, mv 0,046 cm²/ kg
Consolidation Test - ASTM D2435
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN M EKANIKAL CNG PLANT
INDONESIA POWER UBP SEM ARANG
1,50
0,01 0,10 1,00 10,00
v
0,01 0,10 1,00 10,00
pressure (kg/ cm²)
C
0,01 0,10 1,00 10,00
m
0,01 0,10 1,00 10,00
pressure (kg/ cm ²)
pressure (kg/ cm ²)
0,01 0,10 1,00 10,00
Project
Locat ion
Hole No. BH-2 Dept h 9,50-10,00 m Sample ID UDS3 Soil Descript ion CH
Apparat us No.
Diamet er 5,00cm Wat er Cont ent 56,66 % Weight of soild, Ws 40,21 gram Liquid limit 89,92 %
Height 2,00cm Wet densit y 1,60 gr/ cm³ Solid height , 2Ho 0,79 cm Plast ic limit 34,27 %
Area 19,63 cm² Dry Densit y 1,02 gr/ cm³ Sample Height 2,00 cm Plast icit y Index 55,65 %
Weight of soil sample 63,00gram Specific Gravit y 2,59 Init ial Void rat io 1,5292
Degree of sat urat ion 95,97 %
Final Dial 2 H Height of Void ratio Root of t90 Cv av mv
Pressure dial change fr. change soil, H 2H-2Ho t 90 Fit time 0,848 H² De av
reading 2Ho t90 Dp (1+e1)
(kg/cm²) (x 0.01mm) (cm) (cm) (cm) (minut e) (sec) (m²/year) (cm²/kg) (cm²/kg)
0 2,0000 1,0000 1,5292
0,0075 1,60 153,60 17,2604 Dat e of Test ed Feb-13
0,0625 7,5 1,9925 0,99625 1,5197 0,1214 0,0482 Test ed By st r/ jn
0,0060 1,50 135,00 19,5204 Checked By khk
0,1250 13,5 1,9865 0,99325 1,5121 0,1619 0,0644
0,0160 2,00 240,00 10,8041
0,2500 29,5 1,9705 0,98525 1,4919 0,1290 0,0518
0,0255 2,30 317,40 7,9594
0,5000 55 1,9450 0,9725 1,4596 0,1543 0,0627
0,0610 1,90 216,60 10,9433
1,0000 116 1,8840 0,942 1,3825 0,1176 0,0494
0,0930 2,00 240,00 8,9254
2,0000 209 1,7910 0,8955 1,2649 0,0575 0,0254
0,0910 2,20 290,40 6,6458
4,0000 300 1,7000 0,85 1,1498 0,0398 0,0185
0,1260 2,10 264,60 6,2527
8,0000 426 1,5740 0,787 0,9905 -0,0450
1,0000 381 1,6190 0,8095 1,0474 -0,0660
0,0625 315 1,6850 0,8425 1,1308
PLTU SEM ARANG
Project
Location
INDONESIA POWER UBP SEMARANG
Type of Pile
TIANG PANCANG SEGIEMPAT
Shape of Pile SEGIEMPAT
Hole No.
BH-2
Grafik 2.
Daya Dukung Ijin Tiang Pancang Friksi Segiempat Berdasarkan Data N-SPT
BH-2, Angka Keamanan 3
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG
PLANT
Daya Dukung Ijin (t on)
16
Segiempat 30cm x 30cm Segiempat 35cm x 35cm
Job No.
-Test ed By Agus Dat e : 01-02-2013
Locat ion : INDONESIA POWER UBP SEM ARANG
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
PARTICLE SIZE DISTRIBUTION ANALYSIS (ASTM D 422)
Locat ion : INDONESIA POWER UBP SEM ARANG
62,69% 36,74% 0,57%
CLAY SILT
SAND FINE M EDIUM
0,00%
Particle Size (mm)
Job No. - Dat e
Test ed By Agus Checked By Ir.Darm aw an
Locat ion : INDONESIA POWER UBP SEM ARANG
Hole No. : BH - 02 Sample Type : UDS
Dept h : 5.50 - 6.00 m Sample Descript ion : Silt y CLAY
SIEVE ANALYSIS (ASTM D 422)
Init ial w eight of dry soil : 37,72 g
Sieve Sieve Wt . Soil Percent Cum ulat ive Percent
No. Opening Ret ained Ret ained Percent Finer
Ret ained
m m % % %
3" 101,600 0,000 0,00 0,00 100,00
2" 75,000 0,000 0,00 0,00 100,00
1 1/ 2" 38,100 0,000 0,00 0,00 100,00
1" 25,400 0,000 0,00 0,00 100,00
3/ 4" 19,050 0,000 0,00 0,00 100,00
1/ 2" 12,700 0,000 0,00 0,00 100,00
3/ 8" 9,525 0,000 0,00 0,00 100,00
4 4,760 0,000 0,00 0,00 100,00
8 2,380 0,000 0,00 0,00 100,00
20 0,840 0,000 0,00 0,00 100,00
40 0,420 0,020 0,05 0,05 99,95
80 0,177 0,095 0,25 0,30 99,70
100 0,149 0,010 0,03 0,33 99,67
200 0,074 0,092 0,24 0,58 99,42
Pan 0,22 0,58 1,15
HYDROM ETER ANALYSIS ( BS 1377 : 1975 )
Weight of soil : 60,60 g Tube No. : 4
Specific Gravit y (Gs) : 2,595 Hydrom et er No. : A2
M eniscus Correct ion,c : -2,00 Tem perat ure Correct ion, m t : 1,01
Viscosit y of w at er : 0,8155 Dispersant Correct ion, x : 4
Elapsed Hydrom et er TRUE Effect ive Fully Part icle Percent age Finer
Tim e Tim e reading Reading dept h Correct ed Diam et er Than D
t R'h Rh HR Reading D K
m in m m m m %
0
0,5 37,5 35,5 117,71 36,6 0,0542 98,21
1 36,2 34,2 119,74 35,3 0,0387 94,71
2 34,0 32,0 123,17 33,1 0,0277 88,80
5 31,5 29,5 127,07 30,6 0,0178 82,09
15 28,5 26,5 131,75 27,6 0,0105 74,03
30 26,5 24,5 134,87 25,6 0,0075 68,66
60 24,5 22,5 137,99 23,6 0,0054 63,29
240 22,3 20,3 141,42 21,4 0,0027 57,38
1440 21,0 19,0 143,45 20,1 0,0011 53,89
NOTES :
PARTICLE SIZE DISTRIBUTION ANALYSIS
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL
DAN M EKANIKAL CNG PLANT
Job No.
-Test ed By Agus Dat e : 01-02-2013
Locat ion : INDONESIA POWER UBP SEM ARANG
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
PARTICLE SIZE DISTRIBUTION ANALYSIS (ASTM D 422)
Locat ion : INDONESIA POWER UBP SEM ARANG
84,20% 15,51% 0,29%
CLAY SILT
SAND FINE M EDIUM
0,00%
Particle Size (mm)
Job No. - Dat e
Test ed By Agus Checked By Ir.Darm aw an
Locat ion : INDONESIA POWER UBP SEM ARANG
Hole No. : BH - 02 Sample Type : UDS
Dept h : 7.50 - 8.00 m Sample Descript ion : Silt y CLAY
SIEVE ANALYSIS (ASTM D 422)
Init ial w eight of dry soil : 38,62 g
Sieve Sieve Wt . Soil Percent Cum ulat ive Percent
No. Opening Ret ained Ret ained Percent Finer
Ret ained
m m % % %
3" 101,600 0,000 0,00 0,00 100,00
2" 75,000 0,000 0,00 0,00 100,00
1 1/ 2" 38,100 0,000 0,00 0,00 100,00
1" 25,400 0,000 0,00 0,00 100,00
3/ 4" 19,050 0,000 0,00 0,00 100,00
1/ 2" 12,700 0,000 0,00 0,00 100,00
3/ 8" 9,525 0,000 0,00 0,00 100,00
4 4,760 0,000 0,00 0,00 100,00
8 2,380 0,000 0,00 0,00 100,00
20 0,840 0,000 0,00 0,00 100,00
40 0,420 0,000 0,00 0,00 100,00
80 0,177 0,030 0,08 0,08 99,92
100 0,149 0,010 0,03 0,10 99,90
200 0,074 0,075 0,19 0,30 99,70
Pan 0,12 0,30 0,60
HYDROM ETER ANALYSIS ( BS 1377 : 1975 )
Weight of soil : 60,44 g Tube No. : 5
Specific Gravit y (Gs) : 2,585 Hydrom et er No. : A2
M eniscus Correct ion,c : -2,00 Tem perat ure Correct ion, m t : 1,01
Viscosit y of w at er : 0,8155 Dispersant Correct ion, x : 4
Elapsed Hydrom et er TRUE Effect ive Fully Part icle Percent age Finer
Tim e Tim e reading Reading dept h Correct ed Diam et er Than D
t R'h Rh HR Reading D K
m in m m m m %
0
0,5 38,5 36,5 116,15 37,6 0,0540 98,88
1 38,0 36,0 116,93 37,1 0,0383 97,57
2 37,5 35,5 117,71 36,6 0,0272 96,25
5 36,5 34,5 119,27 35,6 0,0173 93,62
15 35,0 33,0 121,61 34,1 0,0101 89,67
30 34,0 32,0 123,17 33,1 0,0072 87,04
60 33,0 31,0 124,73 32,1 0,0051 84,40
240 30,5 28,5 128,63 29,6 0,0026 77,82
1440 27,0 25,0 134,09 26,1 0,0011 68,61
NOTES :
PARTICLE SIZE DISTRIBUTION ANALYSIS
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL
DAN M EKANIKAL CNG PLANT
Job No.
-Test ed By Agus Dat e : 01-02-2013
Locat ion : INDONESIA POWER UBP SEM ARANG
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN
M EKANIKAL CNG PLANT
PARTICLE SIZE DISTRIBUTION ANALYSIS (ASTM D 422)
Locat ion : INDONESIA POWER UBP SEM ARANG
75,54% 23,92% 0,54%
CLAY SILT
SAND FINE M EDIUM
0,00%
Particle Size (mm)
Job No. - Dat e
Test ed By Agus Checked By Ir.Darm aw an
Locat ion : INDONESIA POWER UBP SEM ARANG
Hole No. : BH - 02 Sample Type : UDS
Dept h : 9.50 - 10.00 m Sample Descript ion : Silt y CLAY
SIEVE ANALYSIS (ASTM D 422)
Init ial w eight of dry soil : 38,21 g
Sieve Sieve Wt . Soil Percent Cum ulat ive Percent
No. Opening Ret ained Ret ained Percent Finer
Ret ained
m m % % %
3" 101,600 0,000 0,00 0,00 100,00
2" 75,000 0,000 0,00 0,00 100,00
1 1/ 2" 38,100 0,000 0,00 0,00 100,00
1" 25,400 0,000 0,00 0,00 100,00
3/ 4" 19,050 0,000 0,00 0,00 100,00
1/ 2" 12,700 0,000 0,00 0,00 100,00
3/ 8" 9,525 0,000 0,00 0,00 100,00
4 4,760 0,000 0,00 0,00 100,00
8 2,380 0,000 0,00 0,00 100,00
20 0,840 0,000 0,00 0,00 100,00
40 0,420 0,010 0,03 0,03 99,97
80 0,177 0,086 0,23 0,25 99,75
100 0,149 0,018 0,05 0,30 99,70
200 0,074 0,095 0,25 0,55 99,45
Pan 0,21 0,55 1,09
HYDROM ETER ANALYSIS ( BS 1377 : 1975 )
Weight of soil : 60,26 g Tube No. : 6
Specific Gravit y (Gs) : 2,590 Hydrom et er No. : A2
M eniscus Correct ion,c : -2,00 Tem perat ure Correct ion, m t : 1,01
Viscosit y of w at er : 0,8155 Dispersant Correct ion, x : 4
Elapsed Hydrom et er TRUE Effect ive Fully Part icle Percent age Finer
Tim e Tim e reading Reading dept h Correct ed Diam et er Than D
t R'h Rh HR Reading D K
m in m m m m %
0
0,5 38,0 36,0 116,93 37,1 0,0541 98,59
1 37,2 35,2 118,18 36,3 0,0385 96,47
2 36,0 34,0 120,05 35,1 0,0274 93,27
5 34,3 32,3 122,70 33,4 0,0175 88,75
15 32,3 30,3 125,82 31,4 0,0102 83,43
30 31,0 29,0 127,85 30,1 0,0073 79,97
60 29,5 27,5 130,19 28,6 0,0052 75,98
240 26,8 24,8 134,40 25,9 0,0026 68,80
1440 24,0 22,0 138,77 23,1 0,0011 61,35
NOTES :
PARTICLE SIZE DISTRIBUTION ANALYSIS
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL
DAN M EKANIKAL CNG PLANT
LAPORAN AKHIR PENYELIDIKAN TANAH PROYEK PLTU SEM ARANG
DI SEM ARANG JAWA TENGAH
LAM PIRAN II.
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANT Operator Slamet
Location
INDONESIA POWER UBP SEMARANG
Checked By SutrisnaDate 20-Jan-13 GWL 1,0 meter
Test No. S-1
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
0,00 0 0 0 0 0 0
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Proyek JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTOperator Slamet
Lokasi INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Tanggal 20-Jan-13 MAT 1,0 meter
Titik No. S-1
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
10,00 6 11 5 0,42 368,3 6,94
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTOperator Slamet
Location INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Date 20-Jan-13 GWL 1,0 meter
Test No. S-1
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
20,00 15 20 5 0,42 726,7 2,78
26,60 30 41 11 0,92 1063,3 3,06
26,80 31 43 12 1,00 1083,3 3,23
27,00 28 35 7 0,58 1095,0 2,08
27,20 28 35 7 0,58 1106,7 2,08
27,40 29 36 7 0,58 1118,3 2,01
27,60 30 40 10 0,83 1135,0 2,78
27,80 30 40 10 0,83 1151,7 2,78
28,00 31 41 10 0,83 1168,3 2,69
28,20 32 43 11 0,92 1186,7 2,86
28,40 35 45 10 0,83 1203,3 2,38
28,60 32 40 8 0,67 1216,7 2,08
28,80 28 35 7 0,58 1228,3 2,08
29,00 29 36 7 0,58 1240,0 2,01
29,20 28 35 7 0,58 1251,7 2,08
29,40 30 40 10 0,83 1268,3 2,78
29,60 32 43 11 0,92 1286,7 2,86
29,80 35 47 12 1,00 1306,7 2,86
30,00 40 53 13 1,08 1328,3 2,71
Halaman 3 dari 3
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Test No.
S-1
Project
:
JASA KONSULTASI UNTUK PEKX
:
Location
: INDONESIA POWER UBP SEMARAY
:
Date
:
Z
:
Operator
:
Capacity
:
2.5 tonf
Checked By
:
GWL
:
1,0
meter
DUTCH CONE PENETROMETER
TEST/SONDIR
qc (kg/cm²) tf/10 (kg/cm)
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANT Operator Slamet
Location
INDONESIA POWER UBP SEMARANG
Checked By SutrisnaDate 22-Jan-13 GWL 1,0 meter
Test No. S-2
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
0,00 0 0 0 0 0 0
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Proyek JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTOperator Slamet
Lokasi INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Tanggal 22-Jan-13 MAT 1,0 meter
Titik No. S-2
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
10,00 7 12 5 0,42 356,7 5,95
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTOperator Slamet
Location INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Date 22-Jan-13 GWL 1,0 meter
Test No. S-2
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
20,00 25 29 4 0,33 711,7 1,33
29,80 36 47 11 0,92 1120,0 2,55
30,00 39 48 9 0,75 1135,0 1,92
Halaman 3 dari 3
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Test No.
S-2
Project
:
JASA KONSULTASI UNTUK PEKX
:
Location
: INDONESIA POWER UBP SEMARAY
:
Date
:
Z
:
Operator
:
Capacity
:
2.5 tonf
Checked By
:
GWL
:
1,0
meter
DUTCH CONE PENETROMETER
TEST/SONDIR
qc (kg/cm²) tf/10 (kg/cm)
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANT Operator Slamet
Location
INDONESIA POWER UBP SEMARANG
Checked By SutrisnaDate 25-Jan-13 GWL 1,0 meter
Test No. S-3
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
0,00 0 0 0 0 0 0
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Proyek
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL
Operator SlametLokasi INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Tanggal 25-Jan-13 MAT 1,0 meter
Titik No. S-3
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
10,00 8 13 5 0,42 393,3 5,21
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Project
JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL
Operator SlametLocation INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Date 25-Jan-13 GWL 1,0 meter
Test No. S-3
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
20,00 16 20 4 0,33 793,3 2,08
25,00 30 41 11 0,92 1020,0 3,06
25,20 31 43 12 1,00 1040,0 3,23
25,40 32 45 13 1,08 1061,7 3,39
25,60 28 33 5 0,42 1070,0 1,49
25,80 28 33 5 0,42 1078,3 1,49
26,00 25 31 6 0,50 1088,3 2,00
26,20 25 31 6 0,50 1098,3 2,00
26,40 28 35 7 0,58 1110,0 2,08
26,60 30 41 11 0,92 1128,3 3,06
26,80 50 70 20 1,67 1161,7 3,33
27,00 55 75 20 1,67 1195,0 3,03
27,20 50 70 20 1,67 1228,3 3,33
27,40 55 75 20 1,67 1261,7 3,03
27,60 60 81 21 1,75 1296,7 2,92
27,80 65 85 20 1,67 1330,0 2,56
28,00 85 120 35 2,92 1388,3 3,43
28,20 95 150 55 4,58 1480,0 4,82
28,40 150 185 35 2,92 1538,3 1,94
28,60 180 205 25 2,08 1580,0 1,16
28,80 200 245 45 3,75 1655,0 1,88
29,00 250 250 0 0,00 1655,0 0,00
29,20 0 0,00
29,40 0 0,00
29,60 0 0,00
29,80 0 0,00
30,00 0 0,00
Halaman 3 dari 3
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Test No.
S-3
Project
:
JASA KONSULTASI UNTUK PEKX
:
Location
: INDONESIA POWER UBP SEMARAY
:
Date
:
Z
:
Operator
:
Capacity
:
2.5 tonf
Checked By
:
GWL
:
1,0
meter
DUTCH CONE PENETROMETER
TEST/SONDIR
qc (kg/cm²) tf/10 (kg/cm)
Project JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANT Operator Slamet
Location
INDONESIA POWER UBP SEMARANG
Checked By SutrisnaDate 25-Jan-13 GWL 1,0 meter
Test No. S-4
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
0,00 0 0 0 0 0 0
DATA PENYELIDIKAN LAPANGAN
PENGUJIAN DUCTH CONE PENETROMETER TEST/SONDIR
Proyek JASA KONSULTASI UNTUK PEK. STRUKTUR, SIPIL DAN MEKANIKAL CNG PLANTOperator Slamet
Lokasi INDONESIA POWER UBP SEMARANG Checked By Sutrisna
Tanggal 25-Jan-13 MAT 1,0 meter
Titik No. S-4
Kedalaman Pembacaan Konus (R1)
Lokal Friksi Total Friksi Friksi Ratio
meter kg/cm² kg/cm² kg/cm² kg/cm² kg/cm %
10,00 8 10 2 0,17 356,7 2,08
