BAB IV

ANALISA DATA DAN PERHITUNGAN

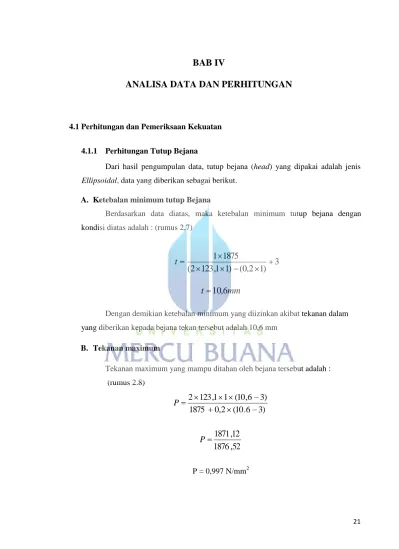

4.1 Perhitungan dan Pemeriksaan Kekuatan

4.1.1 Perhitungan Tutup Bejana

Dari hasil pengumpulan data, tutup bejana (head) yang dipakai adalah jenis Ellipsoidal, data yang diberikan sebagai berikut.

A. Ketebalan minimum tutup Bejana

Berdasarkan data diatas, maka ketebalan minimum tutup bejana dengan kondisi diatas adalah : (rumus 2.7)

) 3 1 2 , 0 ( ) 1 1 , 123 2 (

1875

t

1

mm t

10 , 6

Dengan demikian ketebalan minimum yang diizinkan akibat tekanan dalam yang diberikan kepada bejana tekan tersebut adalah 10,6 mm

B. Tekanan maximum

Tekanan maximum yang mampu ditahan oleh bejana tersebut adalah : (rumus 2.8)

) 3 6 . 10 ( 2 , 0 1875

) 3 6 , 10 ( 1 1 , 123 P 2

52 , 1876

12 ,

P

1871

P = 0,997 N/mm²

(2)

22 Untuk alasan keamanan, dalam penentuan tekanan makimum tersebut harus dikalikan dengan nilai safety factor. Nilai safety factor yang diterapkan pada perhitungan disini adalah 2.

f = 2

Maka tekanan maksimum yang mampu ditahan tutup bejana adalah perkalian tekanan yang dizinkan dengan factor keamanan yaitu :

P f Pa

997 , 0 2

Pa

Pa = 1,994 N/mm² Pa = 19,94 bar

C. Pemeriksaan pengujian reduksi tegangan akibat proses pembentukan

Pada waktu head dibentuk, plate tersebut akan mengalami perpanjangan dan menyebabkan pengurangan ketebalan akibat penarikan pada waktu proses berlangsung. Dari hasil proses pembentukan ini ketebalan bahan akan berkurang, dan juga mengakibatkan berkurangnya tegangan izin bahan. Untuk mengembalikan nilai tegangan izin semula, harus dilakukan proses penemperan pada tutup bejana tekan tersebut. Tetapi tidak semua tutup bejana tekan harus mengalami proses penemperan.

Sehingga jika bahan memiliki elongasi panjang kurang dari 5% maka walaupun ditemukan karakteristik 1,2,3 dan 4 , tutup bejana tersebut tidak perlu ditemper. Tetapi jika perpanjangan bahan lebih dari 5% dan salah satu dan lebih dari kondisi diatas dipenuhi, maka tutup bejana harus ditemper.

Rf

Ro Ta (1 Rf ) 75

……… (4.1 )

Dimana :

ε

= Perpanjangan / Elongasi Ta = Tebal setelah dibentuk

Rf = Radius Akhir = 0,1727 x D = 0,1727 x 1875 = 323,8 Ro = Radius awal = 0,904 x D = 0,904 x 1875 = 1696

(3)

23

% 14 , 8 2

, 323

1696 ) 8 , 1 323 ( 43 , 11 75

Terlihat bahwa perpanjangan kurang dari 5% yaitu sebessar 2,14%. Dari perhitungan ini maka tutup bejana tersebut tidak perlu ditemper lagi setelah proses pembentukan.

4.1.2 Perhitungan Dinding Bejana

Pada bejana tekan khususnya bejana udara, dinding bejana akan menerima tekanan dari dalam berupa udara yang dipompakan dan menerima beban dari luar berupa peralatan yang dipasang padanya

A. Ketebalan dinding minimum

Untuk mencari ketebalan dinding bejana akibat tekanan yang diberikan adalah (Rumus 2.13)

P Ca E

R t P

6 , 0

1 3 6 , 0 1 1 , 123

5 , 937

t

1

T= 10,6 mm B. Tekanan Maksimum

Tekanan maksimum yang mampu ditahan oleh dinding bejana ini adalah : (Rumus 2.14)

) (

6 , 0

) (

Ca Ta R

Ca Ta P E

) 3 7 , 12 ( 6 , 0 5 , 937

) 3 7 , 12 ( 1 1 , P 123

P = 1,26 N/mm²

(4)

24 Karena perhitungan diatas merupakan perhitungan yang statis (keadaan ideal), maka harus dihitung faktor keamanan ( safety faktor) yang nilainya f=2. Karena pada dasarnya kondisi bejana tersebut pada saat operasional ialah dinamis.

Pa = P x f

Pa = 1,26 x 2 = 2,52 N/mm²

4.1.3 Berat bejana

Berat bejana akan menyebabkan gaya tekan pada penyangga petana tekan ini.

Daalam perhitungan penyangga bejana tekan ini, berat bejana dipergunakan sebagai beban yang diberikan ke penyangga. Disamping berat bejana dipergunakan untuk menghitung penyangga, berat bejana juga digunakan untuk menghitung plat pengangkat sewaktu mengangkat bejana tersebut.

A. Berat bejana pada kondisi kosong

Dalam perhitungan tidak semua komponen dihitung satu persatu, namun bisa diambil dari tabel yang ada. Dalam penulisan ini untuk mengetahui berat bejana penulis langsung mengambil data dilapangan dengan menimbang bejana ini yaitu dengan total berat = 4504 kg

B. Berat bejana pada kondisi pengoperasian

Wo = We + Wf ……… (4.2 ) Wo = 4504 + 0 = 4504 kg

dimana :

Wo = berat bejana pada kondisi pengoperasian We = berat bejana pada kondisi pengoperasian Wf = berat fluida ( udara )

(5)

25 C. Berat bejana pada kondisi hidrostatic

Berat bejana pada kondisi pengujian hidrostatik adalah berat bejana kosong ditambak berat media untuk hidrostatic, daalam hal ini air. Sehigga berat bejana pada pengujian hidrostatic sebesar:

Wt = Wo + Wft

= 4504 + 15000 = 19504 kg dimana :

Wo = berat bejana pada kondisi pengoperasian Wt = berat bejana pada kondisi pengujian Wft = berat air yang digunakan untuk pengujian = Berat jenis air x Volume Bejana

= 1000 x 15 m³ = 15000 kg

4.1.4 Beban Angin Tekanan Angin

Tekanan yang dihasilkan akibat adanya beban dari angin adalah sebagai berikut:

Pw = Tekanan angin (Kg/m²) V = Kecepatan angin = 33,6 m/s

Pw = 0,0025 x V²……… (4.3 ) Pw = 2,82 kg/m²

Tegangan geser

Besarnya tegangan geser total dapat ditentukan berdasarkan persamaan berikut : V = Pw x D x H ……… (4.4 )

Dimana :

V = Tegangan geser total (lb) D = Diameter luar bejana (ft) H = Tinggi Bejana (ft) 1 meter = 3,2 ft

(6)

26 1 pound = 4,44 N

Sehingga besarnya tegangan geser total adalah : V = 2,82 x (1,9 x 3,2) x (6,18x 3,2) = 339,07 lb V = 339,07 x 4,44 N = 1505,4 N

Momen karena angin

Besarnya momen pada dasar bejana karena angina dirumuskan sebagai berikut : M = Pw x D x H x h ……… (4.5 )

Dimana :

M = Momen pada dasar bejana (lb.ft) Pw = Tekanan angina (kg/m²)

h = H/2

H = Tinggi bejana (ft)

D = Diameter luar bejana (ft)

Sehingga besarnya momen akibat angina pada dasar bejana adalah : M = 2,82 x (1,9 x 3,2) x (6,18 x 3,2) x (3,09 x 3,2)

M = 3352 lb.ft = 4544 Nm

Momen yang terjadi ini digunakan sebagai dasar penyangga bejana. Selain menimbulkan momen pada bejana tersebut, beban angin juga akan menyebabkan getaran pada bejana.

Besarnya getaran ini harus dibatasi, hal ini dikarenakan bila besar dari getaran ini terlampau tinggi akan menyebabkan pada bejana tekan akan terjadi kelelahan, selanjutnya bejana tersebut akan rusak.

(7)

27 4.1.5 Beban Akibat Gempa

Kondisi pembebanan pada bejana tekan akibat beban gempa bumi sama dengan sebuah kantilever, dimana semakin tinggi bejana maka semakin besar momen yang terjadi.

Beban Geser Pada Landasan Akibat Gempa Bumi Adalah jumlah gaya geser pada arah horizontal pada bejana tekan tersebut. (sumber : SNI 03-1726- 2002)

F = Z . I. C . Wo / Rw ……… (4.6 ) dimana :

Z = Faktor seismic (digunakan di Jakarta) = 1 I = Faktor kepentingan untuk bejana tekan = 1 S = kofisien untuk karakteristik tanah = 1 T = periode getaran akibat beban gempa Ct = koofisien numerik

H = tinggi bejana = 6180 mm = 20,275 kaki C = koofisien numerik = 1,25 . S . / T T = Ct. H ^m = 0,035 . 20,275^3/4 = 0,33 detik Sehingga :

C = 1,25 x 1/0.33=2,3

Rw = koofisien numerik untuk bejana tekan = 4

Wo = berat bejana pada kondisi pengoperasian = 4504 kg

Sehingga gaya geser pada arah horizontal pada bejana tekan tersebut sebesar:

F = Z . I. C . Wo / Rw = 1.1. 2,63 . 4504 / 4 = 2961,38 kg

Jadi gaya horizontal akibat beban gempa bumi tersebut adalah sebesar 29 kN, terletak pada titik berat bejana tersebut.

Letak titik berat bejana dari landasan (He) adalah : He= 2/3H = 2/3 x 6180 = 4120 mm

Sehingga momen yang terjadi sebesar : Me = F x He

(8)

28 Me = 29021 x 4120

Me = 119568678,9 N.mm

Maka momen yang digunakan sebagai dasar perhitungan adalah momen akibat gempa bumi yaitu sebesar 119,5 kN.m

Gambar 4.1 : Momen yang timbul pada dinding bejana

4.1.6 Pengecekan Kekuatan Sambungan Las

Sambungan las pada bejana tekan sangat dituntut bermutu baik untuk dapat digunakan dengan aman. Ketidaksempurnaan dalam lasan yang melebihi batas yang ditentukan dapat menyebabkan kejadian yang fatal seperti kebocoran atau pecah.

Untuk mendapatkan sambungan yang baik pada bejana tekan perlu dilakukan kwalifikasi las untuk bejana tekan. Kwalifikasi ini mengikuti "ASME Boiler and Pressure Vessel Code Section IX. Jenis sambungan las pada bejana tekan ini ada dua yaitu:

a. Sambungan Tumpul dengan alur V tunggal.

b. Sambungan tumpang

(9)

29 Gambar 4.2 : Sambungan Las

Dalam pemilihan kawat las yang digunakan adalah dengan mencari tegangan luluh atau tegangan tarik yang sama dari material induk. Dalam hal ini kawat las yang digunakan adalah AWS A5.18.

Besarnya tekanan yang mampu ditahan oleh sambungan las adalah :

t R

t P E

6 , 0

/

2

67 , 7 5 , 12 6 , 0 5 . 937

7 , 12 1 5 ,

422

N mm

P

Dimana :

σ

: Tegangan luluh kawat las (AWS A5.18) = 422,5 N/mm2 R : Jari jari dinding bejana = 937.5 mm

T : Tebal dinding = 12,7 mm E : Effisiensi sambungan = 1

(10)

30 4.2 Hasil Pemeriksaaan

Dan hasil analisa dan perhitungan diatas, maka hasil pemeriksaan untuk bejana udara ini adalah sebagai berikut:

1. Tutup bejana ( Head )

Tutup bejana yang dipakai dari jenis ellipsoidal head dengan ketebalan 12,7 mm dengan material A-516 Grade 70 ternyata kuat menahan tekanan dalam. Dari hasil pemeriksaan diatas didapat ketebalan minimum yang diperlukan yaitu 10,6 mm.

2. Dinding bejana ( Shell)

Dinding bejana dibuat dari pelat yang diroll dengan material A-516 Grade 70 teryata kuat menahan tekanan dalam. Dari hasil pemeriksaan diatas didapat ketebalan minimum yang diperlukan 10,6 mm.

3. Beban Angin

Tekanan angin = 2,82 kg/m2 Tegangan geser = 1505,4 N

Momen karena angina = 4544 N.m 4. Beban Gempa

Momen yang terjadi akibat beban gempa adalah 119 kN.M 5. Sambungan las

Dari perhitungan kekuatan las diatas ternyata sambungan lasnya cukup kuat. Dengan besar tekanan yang mampu ditahan sambungan las sebesar 5,67 N/mm².
