ABSTRAK
Kondisi cuaca yang semakin panas sangat berpengaruh terhadap kehidupan manusia dan lingkungan, hal ini tentunya akan menimbulkan suatu permasalahan baru dalam bidang teknologi. Teknologi sendiri sangat berperan penting untuk memenuhi kebutuhan manusia dan lingkungan dalam kehidupan sehari - hari. Salah satu teknologi yang dibutuhkan dan berhubungan erat dengan permasalahan tersebut adalah mesin pendingin ruangan yang tentunya bebas dari pencemaran lingkungan yaitu Air Cooler. Air Cooler merupakan sebuah mesin pendingin yang menggunakan prinsip evaporative cooling, yaitu suatu proses pengkondisian udara yang dilakukan dengan membiarkan kontak langsung antara udara dengan uap air. Tujuan dari penelitian ini adalah untuk mengetahui besarnya penurunan suhu dan besarnya kenaikan efisiensi Air Cooler dalam berbagai variasi penelitian.
Penelitian dilakukan dengan memvariasikan kecepatan udara yang mengalir didalam Air Cooler : (1) kecepatan kipas low (2) kecepatan kipas medium (3) kecepatan kipas high. Beberapa kondisi Air Cooler yang diteliti sebagai berikut: (a) Fluida Air Cooler : air dengan cooling pad standar (b) Fluida Air Cooler : air + es dengan cooling pad standar (c) Fluida Air Cooler : air dengan cooling pad tambahan (d) Fluida Air Cooler : air + es dengan cooling pad tambahan. Penelitian menggunakan mesin pengering dilakukan dengan perlakuan yang sama.
Dari penelitian didapatkan: Suhu udara kering keluar (TdBout) terendah dari variasi
cooling pad sponge adalah menggunakan cairan pendingin air es dengan kecepatan udara low, dengan TdBout = 22,5oC. Suhu udara basah keluar (TwBout ) terendah dari
variasi cooling pad sponge adalah menggunakan balok es dengan kecepatan udara low, medium dan high dengan TwBout = 21oC. Hasil terendah dari udara kering dan
udara basah yang dihasilkan diperoleh dari kondisi udara kering masuk (TdBin)
sebesar 31,5oC dan kondisi udara basah masuk (TwBin) sebesar 21oC.
Suhu udara kering keluar (TdBout) terendah dari variasi cooling pad sponge dan mesin
pengering adalah menggunakan balok es dengan kecepatan udara high, dengan TdBout
= 32,95oC. Suhu udara basah keluar (TwBout ) terendah dari variasi cooling pad sponge
dan mesin pengering adalah 29oC. Hasil terendah dari udara kering dan udara basah yang dihasilkan diperoleh dari kondisi udara kering masuk (TdBin) sebesar 54,03oC
dan kondisi udara basah masuk (TwBin) sebesar 29oC.
Dari semua penelitian didapatkan efisiensi terbaik yang dihasilkan oleh variasi cooling pad sponge adalah dengan menggunakan balok es yaitu sebesar 97,37% dengan kecepatan low dengan kondisi udara kering masuk (TdBin) sebesar 31,5oC dan
kondisi udara basah masuk (TwBin) sebesar 22oC.
ABSTRACT
Weather condition that is getting hotter very influence human life and environment. It surely will create a new problem in technology field. Technology itself has very important role to meet human needs and the environment in daily life. One of the technologies that is needed and closely linked to those problems is an air conditioner which certainly free from environmental pollution, Air Cooler. Air Cooler is a cooling machine that uses evaporative cooling principle, an air conditioning process done by letting direct contact between air and water vapor. The aim of this study is to know the magnitude of the drop in temperature and the magnitude of the increase in Air Cooler efficiency in a wide variety of research.
The study is conducted by varying the speed of air flowing inside the Air Cooler : (1) low fan speed (2) medium fan speed (3) high fan speed. Some Air Cooler conditions studied as follows: (a) Fluid Air Cooler : water with standard cooling pad (b) Fluid air cooler: water + ice with standard cooling pad (c) Fluid air cooler : water with additional cooling pad (d) Fluid air cooler : water + ice with additional cooling pad. The research that use drying machine is done by same treatment.
From the research's result: The lowest dry air temperature out (TdBout) of cooling pad sponge variation use ice water cooler liquid with low air speed, with TdBout = 22,5oC. The lowest wet air temperature out (TwBout) of cooling pad sponge variation use ice block with low, medium and high air speed with TwBout = 21 ° C. The lowest result of dry air and wet air produced is obtained from the condition of dry air in (TdBin) of 31,5oC and wet air condition in (TwBin) of 21 ° C.
The lowest dry air temperature out (TdBout) of the cooling pad sponge variation and drying machine use ice block with high speed air, with TdBout = 32,95oC. The lowest wet air temperature out (TwBout) of cooling pad sponge variation and drying machine is 29oC. The lowest result of dry air and wet air produced is obtained from the dry air condition in (TdBin) of 54,03oC and wet air condition in (TwBin) of 29oC.
From all of the research, it is obtained that the best efficiency produced by cooling pad sponge variation use ice block of 97.37% at low speed with dry air condition in (TdBin) of 31,5oC and wet air conditions in (TwBin) of 22oC.
PERUBAHAN EFISIENSI KERJA AIR COOLER
DENGAN SPONGE
SKRIPSI
Untuk memenuhi persyaratan mencapai derajat Sarjana Strata 1
Teknik Mesin
Diajukan oleh:
ANASTASIA PUJI ASTUTI
NIM: 115214027
PROGRAM STUDI TEKNIK MESIN
JURUSAN TEKNIK MESIN
FAKULTAS SAINS DAN TEKNOLOGI
UNIVERSITAS SANATA DHARMA
YOGYAKARTA
PERUBAHAN EFISIENSI KERJA AIR COOLER
DENGAN SPONGE
SKRIPSI
Untuk memenuhi persyaratan mencapai derajat Sarjana Strata 1
Teknik Mesin
Diajukan oleh:
ANASTASIA PUJI ASTUTI
NIM: 115214027
PROGRAM STUDI TEKNIK MESIN
JURUSAN TEKNIK MESIN
FAKULTAS SAINS DAN TEKNOLOGI
UNIVERSITAS SANATA DHARMA
YOGYAKARTA
CHANGES WORK EFFICIENCY OF AIR COOLER
USING SPONGE
FINAL PROJECT
As partial fulfillment of the requirement
to obtain the Sarjana Teknik degree
in Mechanical Engineering
by
ANASTASIA PUJI ASTUTI
Student Number: 115214027
MECHANICAL ENGINEERING STUDY PROGRAM
MECHANICAL ENGINEERING DEPARTMENT
FACULTY OF SCIENCE AND TECHNOLOGY
SANATA DHARMA UNIVERSITY
YOGYAKARTA
PERNYATAAN
Dengan ini saya menyatakan bahwa dalam skripsi ini tidak dapat terdapat karya
yang pernah diajukan untuk memperoleh gelar kesarjanaan di suatu Perguruan
Tinggi, dan sepanjang pengetahuan saya juga tidak terdapat karya atau pendapat
yang pernah ditulis atau diterbitkan oleh orang lain, kecuali yang secara tertulis
diacu dalam naskah ini dan disebutkan dalam daftar pustaka.
Yogyakarta, 18 Januari 2016
Anastasia Puji Astuti
ABSTRAK
Kondisi cuaca yang semakin panas sangat berpengaruh terhadap kehidupan manusia dan lingkungan, hal ini tentunya akan menimbulkan suatu permasalahan baru dalam bidang teknologi. Teknologi sendiri sangat berperan penting untuk memenuhi kebutuhan manusia dan lingkungan dalam kehidupan sehari - hari. Salah satu teknologi yang dibutuhkan dan berhubungan erat dengan permasalahan tersebut adalah mesin pendingin ruangan yang tentunya bebas dari pencemaran lingkungan yaitu Air Cooler. Air Cooler merupakan sebuah mesin pendingin yang menggunakan prinsip evaporative cooling, yaitu suatu proses pengkondisian udara yang dilakukan dengan membiarkan kontak langsung antara udara dengan uap air. Tujuan dari penelitian ini adalah untuk mengetahui besarnya penurunan suhu dan besarnya kenaikan efisiensi Air Cooler dalam berbagai variasi penelitian.
Penelitian dilakukan dengan memvariasikan kecepatan udara yang mengalir didalam Air Cooler : (1) kecepatan kipas low (2) kecepatan kipas medium (3) kecepatan kipas high. Beberapa kondisi Air Cooler yang diteliti sebagai berikut: (a) Fluida Air Cooler : air dengan cooling pad standar (b) Fluida Air Cooler : air + es dengan cooling pad standar (c) Fluida Air Cooler : air dengan cooling pad tambahan (d) Fluida Air Cooler : air + es dengan cooling pad tambahan. Penelitian menggunakan mesin pengering dilakukan dengan perlakuan yang sama.
Dari penelitian didapatkan: Suhu udara kering keluar (TdBout) terendah dari variasi cooling pad sponge adalah menggunakan cairan pendingin air es dengan kecepatan udara low, dengan TdBout = 22,5oC. Suhu udara basah keluar (TwBout ) terendah dari variasi cooling pad sponge adalah menggunakan balok es dengan kecepatan udara low, medium dan high dengan TwBout = 21oC. Hasil terendah dari udara kering dan udara basah yang dihasilkan diperoleh dari kondisi udara kering masuk (TdBin) sebesar 31,5oC dan kondisi udara basah masuk (TwBin) sebesar 21oC. Suhu udara kering keluar (TdBout) terendah dari variasi cooling pad sponge dan mesin pengering adalah menggunakan balok es dengan kecepatan udara high, dengan TdBout = 32,95oC. Suhu udara basah keluar (TwBout ) terendah dari variasi cooling pad sponge dan mesin pengering adalah 29oC. Hasil terendah dari udara kering dan udara basah yang dihasilkan diperoleh dari kondisi udara kering masuk (TdBin) sebesar 54,03oC dan kondisi udara basah masuk (TwBin) sebesar 29oC.
Dari semua penelitian didapatkan efisiensi terbaik yang dihasilkan oleh variasi cooling pad sponge adalah dengan menggunakan balok es yaitu sebesar 97,37% dengan kecepatan low dengan kondisi udara kering masuk (TdBin) sebesar 31,5oC dan kondisi udara basah masuk (TwBin) sebesar 22oC.
ABSTRACT
Weather condition that is getting hotter very influence human life and environment. It surely will create a new problem in technology field. Technology itself has very important role to meet human needs and the environment in daily life. One of the technologies that is needed and closely linked to those problems is an air conditioner which certainly free from environmental pollution, Air Cooler. Air Cooler is a cooling machine that uses evaporative cooling principle, an air conditioning process done by letting direct contact between air and water vapor. The aim of this study is to know the magnitude of the drop in temperature and the magnitude of the increase in Air Cooler efficiency in a wide variety of research.
The study is conducted by varying the speed of air flowing inside the Air Cooler : (1) low fan speed (2) medium fan speed (3) high fan speed. Some Air Cooler conditions studied as follows: (a) Fluid Air Cooler : water with standard cooling pad (b) Fluid air cooler: water + ice with standard cooling pad (c) Fluid air cooler : water with additional cooling pad (d) Fluid air cooler : water + ice with additional cooling pad. The research that use drying machine is done by same treatment.
From the research's result: The lowest dry air temperature out (TdBout) of cooling pad sponge variation use ice water cooler liquid with low air speed, with TdBout = 22,5oC. The lowest wet air temperature out (TwBout) of cooling pad sponge variation use ice block with low, medium and high air speed with TwBout = 21 ° C. The lowest result of dry air and wet air produced is obtained from the condition of dry air in (TdBin) of 31,5oC and wet air condition in (TwBin) of 21 ° C.
The lowest dry air temperature out (TdBout) of the cooling pad sponge variation and drying machine use ice block with high speed air, with TdBout = 32,95oC. The lowest wet air temperature out (TwBout) of cooling pad sponge variation and drying machine is 29oC. The lowest result of dry air and wet air produced is obtained from the dry air condition in (TdBin) of 54,03oC and wet air condition in (TwBin) of 29oC.
From all of the research, it is obtained that the best efficiency produced by cooling pad sponge variation use ice block of 97.37% at low speed with dry air condition in (TdBin) of 31,5oC and wet air conditions in (TwBin) of 22oC.
LEMBAR PERNYATAAN PERSETUJUAN
PUBLIKASI KARYA ILMIAH UNTUK KEPENTINGAN
AKADEMIS
Yang bertanda tangan di bawah ini, saya mahasiswa Universitas Sanata Dharma
Yogyakarta:
Nama : Anastasia Puji Astuti
NIM : 115214027
Demi pengembangan ilmu pengetahuan, saya memberikan kepada Perpustakaan
Universitas Sanata Dharma Yogyakarta skripsi saya yang berjudul:
Perubahan Efisiensi Kerja Air Cooler dengan Sponge
Dengan demikian saya memberikan kepada Perpustakaan Universitas Sanata
Dharma Yogyakarta hak untuk menyimpan, mengalihkan dalam bentuk media
lain, mengelolanya di internet atau media lain untuk kepentingan akademis tanpa
perlu meminta ijin dari saya maupun memberikan royalti kepada saya selama
tetap mencantumkan nama saya sebagai penulis.
Demikian pernyataan ini yang saya buat dengan sebenarnya.
Dibuat di Yogyakarta
Pada tanggal: 18 Januari 2016
Yang menyatakan,
KATA PENGANTAR
Puji dan syukur penulis panjatkan kepada Tuhan Yang Maha Kuasa, atas
segala Rahmat dan Anugerah-Nya, sehingga penulis dapat menyelesaikan skripsi
ini dengan baik dan lancar.
Skripsi ini merupakan salah satu syarat untuk mendapatkan gelar Sarjana
Teknik di Program Studi Teknik Mesin, Fakultas Sains dan Teknologi,
Universitas Sanata Dharma Yogyakarta. Skripsi ini membahas mengenai kondisi
udara keluar Air Cooler dan efisiensi Air Cooler dengan dan tanpa menggunakan
sponge. Informasi terkait Air Cooler ini diharapkan dapat digunakan sebagai
referensi bagi para peneliti yang ingin ingin melanjutkan penelitian mengenai Air
Cooler.
Penulis menyadari bahwa penyusunan skrispi ini melibatkan banyak
pihak. Dalam kesempatan ini, penulis mengucapkan terima kasih kepada:
1. Paulina Heruningsih Prima Rosa, S.Si., M.Sc., Dekan Fakultas Sains dan
Teknologi Universitas Sanata Dharma Yogyakarta.
2. Ir. Petrus Kanisius Purwadi, M.T., Ketua Program Studi Teknik Mesin
Universitas Sanata Dharma Yogyakarta, sekaligus sebagai Dosen
Pembimbing Skripsi.
3. Budi Setyahandana, S.T., M.T. sebagai Dosen Pembimbing Akademik.
4. Toni Sugiarto dan Suharyati selaku orang tua yang memberikan motivasi dan
semangat paling kuat serta membiayai penulis dalam menyelesaikan kuliah
5. Anatalia Dwi Astuti dan Antonio Tri Baskoro sebagai adik kandung penulis.
6. Yohanes Ragil Purnomo sebagai teman seperjuangan penulis.
7. Arnold Ardhika Christi yang selalu memberikan penghiburan penulis.
8. Teman-teman Teknik Mesin Universitas Sanata Dharma Yogyakarta
Angkatan 2011.
9. Teman-teman kos yang sangat membantu dalam bentuk nasihat dan motivasi
serta penghiburan.
10. Seluruh staff pengajar Program Studi Teknik Mesin Universitas Sanata
Dharma Yogyakarta yang telah mendidik dan memberikan ilmu pengetahuan
kepada penulis.
11. Serta semua pihak yang telah terlibat dan ikut membantu dalam
menyelesaikan skripsi ini yang tidak mungkin disebutkan satu per satu.
Penulis menyadari bahwa masih banyak kekurangan-kekurangan yang
perlu diperbaiki dalam skripsi ini, untuk itu penulis mengharapkan masukan dan
kritik, serta saran dari berbagai pihak untuk menyempurnakannya. Semoga skripsi
ini dapat bermanfaat, baik bagi penulis maupun pembaca. Terima kasih.
Yogyakarta, 18 Januari 2016
DAFTAR ISI
HALAMAN JUDUL ... i
TITLE PAGE ... ii
HALAMAN PENGESAHAN ... iii
HALAMAN PERSETUJUAN ... iv
HALAMAN PERNYATAAN ... v
ABSTRAK ... vi
ABSTRACT ... vii
HALAMAN PERSETUJUAN PUBLIKASI ... viii
KATA PENGANTAR ... ix
DAFTAR ISI ... xi
DAFTAR TABEL ... xv
DAFTAR GAMBAR ... xviii
BAB I PENDAHULUAN ... 1
1.1 Latar Belakang ... 1
1.2 Rumusan Masalah ... 2
1.3 Tujuan Penelitian ... 2
1.4 Batasan Masalah... 2
1.5 Manfaat Penelitian ... 3
BAB II DASAR TEORI ... 4
2.1.1 Air Cooler (Evaporative Cooler) ... 4
2.1.2 Tipe Desain Air Cooler (Evaporative Cooler) ... 5
2.1.3 Bagian – Bagian Air Cooler ... 7

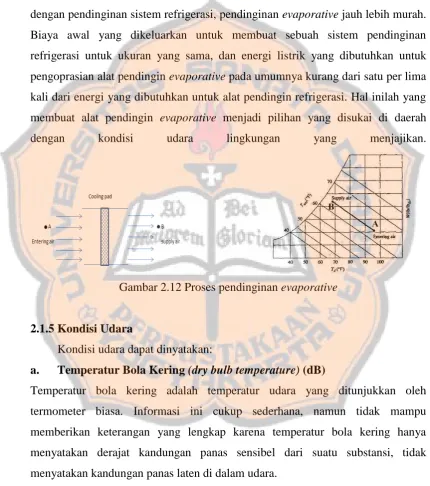

2.1.4 Pendinginan Evaporative ... 11
2.1.5 Kondisi Udara ... 13

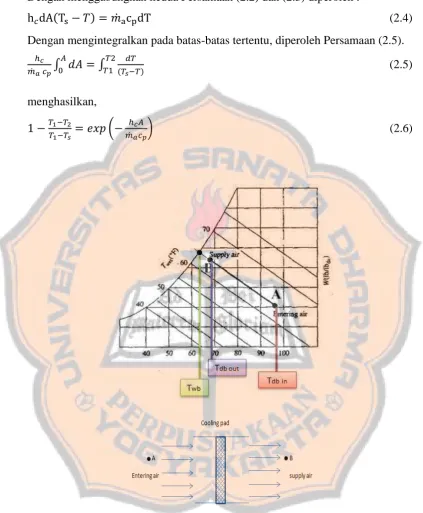

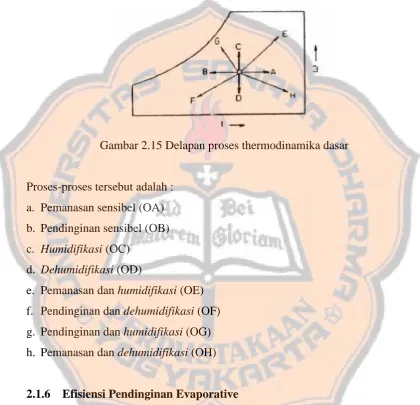

2.1.6 Efisiensi Pendinginan Evaporative ... 18
2.1.7 Faktor Pertimbangan Dalam Pemilihan Sistem Penyegaran Udara ... 21
2.2 Tinjauan Pustaka ... 23
BAB III RANCANGAN PEMBUATAN VARIASI AIR COOLER ... 25
3.1 Persiapan ... 25
3.2 Bahan dan Alat Pembuatan Air Cooler ... 25
3.2.1 Bahan-Bahan Yang Digunakan Dalam Pembuatan Variasi Air Cooler ... 25
3.2.2 Alat-Alat Yang Dipergunakan Dalam Pembuatan Variasi Air Cooler ... 30
3.3 Proses Pengerjaan Variasi Air Cooler ... 35
3.4 Cara Kerja Air Cooler (Evaporative Cooler) ... 38
3.5 Tabel Hasil Penelitian ... 39
3.6 Kesulitan Dalam Pengerjaan ... 39
3.7 Pengujian Variasi Cooling Pad Sponge Air Cooler ... 39
4.1 Objek Penelitian ... 41
4.2 Skematis Pengujian ... 41
4.3 Variasi Penelitian ... 42
4.4 Peralatan Pengujian ... 43
4.5 Cara Memperoleh Data ... 45
4.6 Cara Mengolah Data ... 45
4.7 Cara Menyimpulkan Dan Memberi Saran ... 46
BAB V HASIL PENGUJIAN DAN PERHITUNGAN SERTA PEMBAHASAN ... 57
5.1 Hasil Pengujian ... 57
5.2 Perhitungan ... 69
5.2.1 Perhitungan RH Air Cooler ... 69
5.2.3 Perhitungan Efisiensi Air Cooler ... 70
5.2.4 Perhitungan Efisiensi Air Cooler Menggunakan Cooling Pad Honey Comb Dan Cooling Pad Sponge Dengan Fluida Air ... 70
5.2.4 Perhitungan Efisiensi Air Cooler Menggunakan Cooling Pad Honey Comb Dan Fluida Air Dengan Balok Es ... 71
5.2.5 Perhitungan Efisiensi Air Cooler Menggunakan Cooling Pad Honey Comb Dan Cooling Pad Sponge Dengan Fluida Air Dan Balok Es 71 5.3 Analisa Data ... 72
5.3.2 Pengaruh Variasi Cooling Pad Sponge Dan Balok Es
Terhadap Efisiensi Air Cooler ... 73
5.3.3 Pengaruh Tambahan Variasi Cooling Pad Sponge Terhadap Efisiensi Air Cooler Dengan Pengkondisian
Udara Menggunakan Mesin Pengering ... 74
5.3.4 Pengaruh Tambahan Variasi Cooling Pad Sponge Dan Balok Es Terhadap Efisiensi Air Cooler Dengan
Pengkondisian Udara Menggunakan Mesin Pengering ... 75
5.4 Membandingkan Efisiensi Air Cooler ... 76
BAB VI KESIMPULAN DAN SARAN
6.1 Kesimpulan ... 77
6.2 Saran ... 78
DAFTAR PUSTAKA ... 79
DAFTAR TABEL
Tabel 5.1 Hasil Pengujian Air Cooler Menggunakan Air Dengan Kecepatan
Kipas Low... 58
Tabel 5.2 Hasil Pengujian Air Cooler Menggunakan Air Dengan Kecepatan Kipas Medium ... 58
Tabel 5.3 Hasil Pengujian Air Cooler Menggunakan Air Dengan Kecepatan Kipas High ... 59
Tabel 5.4 Rata-Rata Suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.1 Sampai Dengan Tabel 5.3... 59
Tabel 5.5 Hasil Pengujian Air Cooler Menggunakan Balok Es Dengan
Kecepatan Kipas Low ... 59
Tabel 5.6 Hasil Pengujian Air Cooler Menggunakan Balok Es Denga
Kecepatan Kipas Medium ... 60
Tabel 5.7 Hasil Pengujian Air Cooler Menggunakan Balok Es Dengan
Kecepatan Kipas High ... 60
Tabel 5.8 Rata-Rata Suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.5 Sampai Dengan Tabel 5.7... 60
Tabel 5.9 Hasil Pengujian Air Cooler Menggunakan Air Dan Tambahan
Modifikasi Cooling Pad sponge Dengan Kecepatan Kipas Low ... 61
Tabel 5.10 Hasil Pengujian Air Cooler Menggunakan Air Dan Tambahan
Modifikasi Cooling Pad Sponge Dengan Kecepatan Kipas Medium . 61
Tabel 5.11 Hasil Pengujian Air Cooler Menggunakan Air Dan Tambahan
Modifikasi Cooling Pad Sponge Dengan Kecepatan Kipas High ... 61
Tabel 5.12 Rata-Rata Suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.9 Sampai Dengan Tabel 5.11 ... 62
Tabel 5.14 Hasil Pengujian Air Cooler Menggunakan Air Dan 2 Liter Balok Es Dengan Tambahan Modifikasi Cooling Pad Sponge Kecepatan Kipas Medium ... 62
Tabel 5.15 Hasil Pengujian Air Cooler Menggunakan Air Dan 2 Liter Balok Es Dengan Tambahan Modifikasi Cooling Pad Sponge Kecepatan Kipas High ... 63
Tabel 5.16 Rata-Rata Suhu Dengan Kecepatan Low Medium Dan High pada Tabel 5.13 Sampai Dengan Tabel 5.15 ... 63
Tabel 5.17 Hasil Pengujian Air Cooler Menggunakan Air Dengan
Pengkondisian Suhu Mesin Pengering Kecepatan Kipas Low ... 63
Tabel 5.18 Hasil Pengujian Air Cooler Menggunakan Air Dengan
Pengkondisian Suhu Mesin Pengering Kecepatan Kipas Medium ... 64
Tabel 5.19 Hasil Pengujian Air Cooler Menggunakan Air Dengan
Pengkondisian Suhu Mesin pengering Kecepatan Kipas High ... 64
Tabel 5.20 Rata-Rata Suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.17 Sampai Dengan Tabel 5.19 ... 64
Tabel 5.21 Hasil Pengujian Air Cooler Menggunakan Air Dan 2 Liter Balok Es Dengan Pengkondisian Suhu Mesin Pengering Kecepatan Low ... 65
Tabel 5.22 Hasil Pengujian Air Cooler Menggunakan Air Dan 2 Liter Balok Es Dengan Pengkondisian Suhu Mesin Pengering Kecepatan Kipas Medium ... 65
Tabel 5.23 Hasil Pengujian Air Cooler Menggunakan Air Dan 2 Liter Balok Es Dengan Pengkondisian Suhu Mesin Pengering Kecepatan Kipas High ... 65
Tabel 5.24 Rata-Rata Suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.21 Sampai Dengan Tabel 5.23 ... 66
Tabel 5.25 Hasil Pengujian Air Cooler Menggunakan Air Dan Modifikasi Cooling Pad Sponge Dengan Pengkondisian Suhu Mesin
Tabel 5.26 Hasil Pengujian Air Cooler Menggunakan Air Dan Modifikasi Cooling Pad Sponge Dengan Pengkondisian Suhu Mesin
Pengering Kecepatan Kipas Medium ... 66
Tabel 5.27 Hasil Pengujian Air Cooler Menggunakan Air Dan Modifikasi Cooling Pad Sponge Dengan Pengkondisian Suhu Mesin
Pengering Kecepatan Kipas High ... 67
Tabel 5.28 Rata-Rata suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.25 Sampai Dengan Tabel 5.27 ... 67
Tabel 5.29 Hasil Pengujian Air Cooler Menggunakan Air , 2 Liter Balok Es Dan Modifikasi Cooling Pad Sponge Dengan Pengkondisian Suhu Mesin Pengering Kecepatan Kipas Low ... 67
Tabel 5.30 Hasil Pengujian Air Cooler Menggunakan Air , 2 Liter Balok Es Dan Modifikasi Cooling Pad Sponge Dengan Pengkondisian Suhu Mesin Pengering Kecepatan Kipas Medium ... 68
Tabel 5.31 Hasil Pengujian Air Cooler Menggunakan Air , 2 Liter Balok Es Dan Modifikasi Cooling Pad Sponge Dengan Pengkondisian Suhu Mesin Pengering Kecepatan Kipas High ... 68
Tabel 5.32 Rata-Rata Suhu Dengan Kecepatan Low, Medium Dan High Pada Tabel 5.29 Sampai Dengan Tabel 5.31 ... 68
DAFTAR GAMBAR
Gambar 2.1 Unit Air Cooler... 4
Gambar 2.2 Skema Air Cooler ... 5
Gambar 2.3 Direct Evaporative Cooling ... 6
Gambar 2.4 Indirect Evaporative Cooling ... 7
Gambar 2.5 Casing ... 8
Gambar 2.6 Blower ... 8
Gambar 2.7 Cooling Pad Honey Comb... 9
Gambar 2.8 Pompa Air ... 9
Gambar 2.9 Water Distribution Line ... 10
Gambar 2.10 Motor Penggerak/Motor Listrik ... 10
Gambar 2.11 Tangki Penampungan Air... 11
Gambar 2.12 Proses Pendinginan Evaporative ... 13
Gambar 2.13 Pengukur Temperatur Bola Kering ... 14
Gambar 2.14 Rangka Diagram Psychometric Chart ... 17
Gambar 2.15 Delapan Proses Thermodinamika Dasar ... 18
Gambar 2.16 Proses Pendinginan Evaporative ... 19
Gambar 3.1 Unit Air Cooler Tampak Depan Dan Belakang ... 26
Gambar 3.2 Strimin Dan Gunting ... 26
Gambar 3.3 Sponge ... 26
Gambar 3.4 Selang Air Diameter 4/8 Inch ... 27
Gambar 3.5 Pompa Air ... 27
Gambar 3.7 Es Batu ... 28
Gambar 3.8 Baut Puntir... 28
Gambar 3.9 Isolasi ... 29
Gambar 3.10 Papan Triplek ... 29
Gambar 3.11 Sterofom ... 29
Gambar 3.12 Roda ... 30
Gambar 3.13 Paku ... 30
Gambar 3.14 Mesin Pengering ... 31
Gambar 3.15 Anemometer ... 31
Gambar 3.16 Thermometer Dry Bulb And Wet Bulb ... 32
Gambar 3.17 Thermocouple... 32
Gambar 3.18 Gunting Kawat ... 33
Gambar 3.19 Palu ... 33
Gambar 3.20 Cutter ... 33
Gambar 3.21 Pipa Alumunium ... 34
Gambar 3.22 Stopwatch ... 34
Gambar 3.23 Penggaris Besi ... 34
Gambar 3.24 Obeng Plus ... 35
Gambar 3.25 Rancangan Rumah Sponge dan Sponge ... 36
Gambar 3.26 Pemasangan Selang Tambahan ... 36
Gambar 3.27 Rangkaian Air Cooler Dan Mesin Pengering ... 37
Gambar 3.28 Level Maksimal Dan Minimal Pada Tangki ... 38
Gambar 4.2 Thermometer Bola Basah Dan Bola Kering ... 43
Gambar 4.3 Roll Kabel Listrik ... 43
Gambar 4.4 Kalkulator ... 44
Gambar 4.5 Alat Tulis ... 44
Gambar 4.6 Stopwatch ... 44
Gambar 4.7 Anemometer ... 45
Gambar 5.1 Psychometric Chart ... 69
Gambar 5.2 Grafik Pengaruh Variasi Cooling Pad Sponge Terhadap Efisiensi Air Cooler ... 72
Gambar 5.3 Grafik Pengaruh Variasi Cooling Pad Sponge Dan 2 Liter Balok Es Terhadap Efisiensi Air Cooler ... 73
Gambar 5.4 Grafik Pengaruh Variasi Cooling Pad Sponge Terhadap Efisiensi Air Cooler Dengan Penambahan Mesin Pengering Sebagai
Pengkondisian Udara ... 74
BAB I
PENDAHULUAN
1.1 Latar Belakang
Kondisi cuaca saat ini yang semakin panas sangat berpengaruh terhadap
kehidupan manusia dan lingkungan, hal ini tentunya akan menimbulkan suatu
permasalahan baru dalam bidang teknologi. Teknologi sendiri sangat berperan
penting untuk memenuhi kebutuhan manusia dan lingkungan dalam kehidupan
sehari - hari. Salah satu teknologi yang dibutuhkan dan berhubungan erat dengan
permasalahan tersebut adalah mesin pendingin ruangan yang tentunya bebas dari
pencemaran lingkungan. Permasalahan tersebut menuntut para engineer untuk
selalu melakukan inovasi – inovasi terbaru dibidang teknologi dalam hal ini
berkaitan dengan mesin pendingin udara. Macam – macam mesin pendingin udara
yang sudah ada diantaranya : AC (Air Conditioning), AC portable, Air Cooler,
Coil Unit dll.
Membicarakan mengenai pendingin udara yang ada pada saat ini adalah
AC, tentunya AC yang ramah lingkungan. AC sangat bermanfaat apabila
ditempatkan pada kondisi yang benar, seperti rumah sakit, perkantoran atau ruang
kerja, karena tempat – tempat tersebut harus dibuat senyaman mungkin untuk
kenyamanan dalam bekerja. Penempatan AC menjadi tidak efektif apabila dalam
suatu ruang yang besar dengan penghuni tidak lebih dari 2 orang, dalam rumah,
kamar juga ruang keluarga. Penempatan AC pada ruang – ruang tersebut sangat
tidak efektif karena sebagian besar kegiatan dilakukan di luar rumah, artinya ada
kemungkinan AC didalam ruang – ruang tersebut selalu dinyalakan walau tanpa
penghuni didalamnya, kemungkinan lain yaitu AC tersebut sering dinyalakan dan
dimatikan, keadaan itu akan membuat ketidak-stabilan daya listrik dalam rumah
dan ini akan menjadikan satu permasalahan baru yaitu pemborosan energi listrik.
Alternatif lain selain menggunakan AC (Air Conditioning) yaitu dengan
menggunakan Air Cooler. Air Cooler merupakan salah satu mesin pendingin
pemecahan masalah di atas. Secara garis besar dalam proses pendinginannya Air
Cooler hanya menggunakan air yang dipompa melalui kisi - kisi, kemudian fan
dalam komponen Air Cooler tersebut akan menghisap sekaligus menghembuskan
udara melalui kisi – kisi yang basah. Hal ini menyebabkan udara yang
dihembuskan keluar menjadi dingin. Daya Air Cooler yang lebih rendah
dibandingkan dengan AC yang bekerja dengan siklus kompresi uap Air Cooler
lebih unggul dalam hal penghematan listrik dibanding AC, juga sangat efektif
dalam penggunaanya sebagai pendingin udara yang bersifat personal.
Berdasar atas informasi di atas, penulis tertarik untuk melakukan
penelitian tentang Air Cooler.
1.2 Rumusan Masalah
Air cooler yang dijual dipasaran, tidak begitu lengkap memberikan
informasi tentang karakteristik Air Cooler. Diperlukan suatu penelitian untuk
dapat mengetahui karakteristik Air Cooler. Bagaimanakah karakteristik Air
Cooler yang ada di pasaran dan bagaimanakah karakteristik Air Cooler yang
sudah dilakukan modifikasi?
1.3 Tujuan Penelitian
Tujuan dari penelitian ini adalah untuk mengetahui besarnya penurunan
suhu dan besarnya penurunan efisiensi Air Cooler dalam berbagai variasi
penelitian.
1.4 Batasan Masalah
Batasan masalah yang dilakukan di dalam penelitian - ini adalah:
a. Mempergunakan salah satu Air Cooler yang dijual di pasaran.
b. Memberikan modifikasi pada Air Cooler dengan memberikan peralatan
tambahan : sponge, selang air dan pompa mini.
c. Posisi sponge diletakkan dibagian depan dari Cooling Pad Honey Comb.
d. Ukuran sponge: 8,5 cm x 11,5 cm x 1,5 cm ukuran lubang pada sponge: 0,5
e. Jumlah sponge yang dipergunakan adalah 4 buah.
f. Penggunaan mesin pengering sepatu sebagai pengkondisian suhu udara.
1.4 Manfaat Penelitian
Manfaat penelitian ini adalah :
a. Bagi penulis, mampu memahami karakteristik dan mekanisme mesin
pendingin udara khususnya Air Cooler.
b. Bagi penulis, mendapat pengalaman membuat variasi dalam penelitian Air
Cooler.
c. Bagi penulis, mampu mengetahui secara bijak mana yang lebih efektif dalam
penggunaan pendingin udara dibeberapa kondisi.
d. Dapat digunakan sebagai referensi atau tolok ukur bagi peneliti lain yang ingin
meneliti terkait mesin pendingin udara.
e. Hasil penelitian dapat untuk menambah kasanah ilmu pengetahuan yang dapat
BAB II
DASAR TEORI DAN TINJAUAN PUSTAKA
2.1 Dasar Teori
2.1.1 Air Cooler
Air Cooler merupakan sebuah mesin pendingin yang menggunakan prinsip
evaporative cooling. Pendinginan evaporative atau secara teknik disebut dengan
pendinginan adiabatik adalah suatu proses pengkondisian udara yang dilakukan
dengan membiarkan kontak langsung antara udara dengan uap air sehingga terjadi
perubahan dari panas sensibel menjadi panas laten. Pada daerah yang beriklim
panas dan kering seperti Amerika Serikat dan beberapa negara lain, penggunaan
air cooler dapat dilihat pada sebagian atau seluruh bangunan yang ada pada
daerah tersebut karena air cooler dapat mereduksi seperempat dari penggunaan
energi refrigerant air conditioner. (Althouse, Bracciano, and Turnquist, 2005).
Gambar 2.2 Skema Air Cooler
2.1.2 Tipe Desain Air Cooler (Evaporative Cooler)
a. Direct evaporative cooling
Direct evaporative cooling merupakan suatu cara yang digunakan untuk
mendinginkan udara dengan sangat sederhana. Sistem ini menambahkan uap air
langsung ke uap air yang sudah ada di udara sehingga meningkatkan kelembaban
spesifik udara (w). Prinsip kerja evaporative cooling dapat dilihat pada Gambar
2.3 dimana udara dari luar (outdoor air) dialirkan secara paksa menggunakan
blower atau fan melalui cooling pad yang dijaga tetap lembab dengan
mengalirkan air dari bagian atas cooling pad sehingga sebagian panas sensibel
dari udara dipergunakan untuk menguapkan sebagian air yang ada diudara
Gambar 2.3 Direct evaporative cooling
a. Indirect evaporative cooling
Indirect evaporative cooling merupakan proses mendinginkan tanpa
meningkatkan kelembaban spesifik udara (RH). Menggunakan sistem indirect,
lebih mahal dan mengkonsumsi energi yang lebih banyak jika dibandingkan
dengan menggunakan sistem direct evaporative cooler. Prinsip kerja dari sistem
ini ditunjukkan pada Gambar 2.4. Supplay fan mengalirkan udara luar (outdor air)
hingga bersentuhan dengan satu sisi permukaan heat exchanger yang dingin, yang
didalamnya mengalir udara (secondary air) yang suhunya relatif rendah. Setelah
terjadi perpindahan panas antara udara yang mengalir di luar heat exchanger
dengan udara yang berada di dalam melalui heat exchanger, udara yang di dalam
suhunya menjadi naik dan pada saat bersamaan pada sisi lain heat exchanger
bersentuhan dengan cooling pad sehingga terjadi proses direct evaporative
Gambar 2.4 Indirect evaporative cooling
2.1.3 Bagian-Bagian Air cooler
Air Cooler terdiri dari beberapa bagian antara lain :
a. Rumah atau Casing
b. Blower
c. Cooling Pad
d. Pompa
e. Water Distribution Line
f. Motor Penggerak
g. Tangki Air
a. Rumah atau casing
Bagian yang merupakan frame atau rangka dari sebuah air cooler dan
berfungsi sebagai tempat melekatnya cooling pad, pompa, dan instalasi water
Gambar 2.5 Casing
b. Blower atau fan
Blower atau fan merupakan peralatan yang berfungsi mengalirkan udara
luar dengan prinsip perbedaan tekanan yang terjadi pada inlet dan outlet.
Gambar 2.6 Blower
c. Cooling pad
Cooling pad merupakan bagian yang berfungsi sebagai filter dan media
pendingin. Umumnya cooling pad terbuat dari bahan fiberglass, serat selulosa,
Gambar 2.7 Cooling pad honey comb
d. Pompa
Pompa berfungsi mensirkulasi air dari water tank (tempat penampungan
air). Pompa bekerja ketika udara dialirkan oleh fan melewati cooling pad dimana
pompa mengalirkan air dari water tank ke bagian atas cooling pad.
Gambar 2.8 Pompa air
e. Water distribution line
Water distribution line merupakan peralatan yang tepat terletak di bagian
atas dari cooling pad. Peralatan ini berfungsi mendistribusikan air agar seluruh
permukaan dari cooling pad dapat menerima aliran air sehingga seluruh
Gambar 2.9 Water Distribution Line
f. Motor penggerak/motor listrik adalah alat yang dapat merubah energi listrik
menjadi energi gerak. Dalam hal ini motor listrik menggerakkan blower.
Gambar 2.10 Motor penggerak/motor listrik
g. Tangki air berfungsi untuk menampung air yang akan disirkulasikan dalam
Gambar 2.11 Tangki penampungan air
2.1.4 Pendinginan Evaporative
Proses pendinginan evaporative atau secara teknik disebut dengan proses
pendinginan adiabatik adalah suatu proses pengkondisian udara yang dilakukan
dengan membiarkan kontak langsung antara udara dengan air, sehingga terjadi
perpindahan panas dan perpindahan massa antara keduanya. Temperatur bola
kering udara akan menurun dalam proses ini, dan panas sensibel yang dilepaskan
digunakan untuk menguapkan sebagian butiran air. Apabila selang waktu kontak
air dan udara mencukupi, maka udara akan mencapai kondisi saturasi. Ketika
kondisi equilibrium tercapai, temperatur air menurun hingga sama dengan
temperatur bola basah udara. Secara umum akan diperoleh bahwa temperatur bola
bas ah udara sebelum dan sesudah proses adalah sama karena proses semacam ini
terjadi di sepanjang garis olah basah (wB) yang konstan.
Berikut ini adalah fakta yang terjadi dalam proses pendinginan udara
dengan cara saturasi adiabatik :
a. Hanya terjadi perpindahan panas internal, jumlah panas sensibel yang
dilepaskan adalah sama dengan jumlah panas laten yang diterima, dan
jumlah panas total dari udara yang melalui pendinginan adalah konstan.
b. Temperatur bola basah adalah konstan, temperatur bola kering turun, dan
temperatur dew point naik.
c. Titik-titik air pada pad basah pada air cooler akan dengan sendirinya
menyesuaikan pada temperatur bola basah. Apabila titik-titik air yang
temperatur bola basah, maka mula-mula temperatur titik-titik air tersebut
akan naik hingga mencapai temperatur bola basah kemudian baru
menguap. Apabila titik-titik air yang masih pada pendingin memiliki
temperatur lebih tinggi daripada temperatur bola basah, maka temperatur
titik-titik air itu akan turun hingga mencapai temperatur bola basah karena
terjadinya penguapan. Temperatur air yang akan masuk ke pendingin
hanya memiliki pengaruh yang sangat kecil terhadap efisiensi pendinginan
karena panas untuk pendingin 1 kg air hingga mencapai temperatur bola
basah biasanya kurang dari 23,29 kJ, sedangkan panas yang akan
diserapnya ketika menguap adalah sebesar 1118,3 kJ.
d. Kuantitas pendinginan udara yang dihasilkan adalah berbanding lurus
terhadap jumlah air yang menguap.
e. Apabila kondisi udara jenuh tercapai, maka temperatur bola kering dari
udara yang keluar dari pendingin adalah sama dengan temperatur bola
basah dan sama dengan temperatur dew-point. Namun bagaimanapun juga,
kondisi udara 100% jenuh jarang sekali dapat dicapai, dan udara yang
meninggalkan pendingin walaupun memiliki batas temperatur bola basah
sebagai batas peling rendah, namun sesungguhnya tidak benar-benar
mampu mencapai temperatur tersebut.
Dari pengertian di atas, dapat diturunkan persamaan untuk menyatakan
proses saturasi adiabatik dari campuran udara – uap air, yaitu jumlah panas
sensibel yang dilepas adalah sama dengan jumlah panas laten yang diserap, atau
secara matematis untuk satu satuan massa udara, dapat dinyatakan dengan
Persamaan (2.1) :
Ca+ Ca T B− T B = Lv ws− ws (2.1)
pada Persamaan (2.1)
ca = panas jenis udara kering, kJ/kg.K
cw = panas jenis uap air, kJ/kg.K
w = kelembaban spesifik udara sebelum proses, kg/kg
T B = temperatur bola basah, K Lv= panas laten penguapan air , kJ/kg
ws = kelembaban spesifik udara setelah proses, kg/kg
Syarat agar proses pendinginan evaporative dapat berlangsung dengan
baik adalah kondisi lingkungan yang panas dan kering, yaitu lingkungan yang
memiliki suhu tinggi dan temperatur bola basah yang relatif rendah. Dibandingkan
dengan pendinginan sistem refrigerasi, pendinginan evaporative jauh lebih murah.
Biaya awal yang dikeluarkan untuk membuat sebuah sistem pendinginan
refrigerasi untuk ukuran yang sama, dan energi listrik yang dibutuhkan untuk
pengoprasian alat pendingin evaporative pada umumnya kurang dari satu per lima
kali dari energi yang dibutuhkan untuk alat pendingin refrigerasi. Hal inilah yang
membuat alat pendingin evaporative menjadi pilihan yang disukai di daerah
dengan kondisi udara lingkungan yang menjajikan.
Gambar 2.12 Proses pendinginan evaporative
2.1.5 Kondisi Udara
Kondisi udara dapat dinyatakan:
a. Temperatur Bola Kering (dry bulb temperature) (dB)
Temperatur bola kering adalah temperatur udara yang ditunjukkan oleh
termometer biasa. Informasi ini cukup sederhana, namun tidak mampu
memberikan keterangan yang lengkap karena temperatur bola kering hanya
menyatakan derajat kandungan panas sensibel dari suatu substansi, tidak
Gambar 2.13 Pengukur temperatur bola kering
b. Temperatur Bola Basah (wet bulb temperature) (wB)
Penjelasan sederhana mengenai temperatur bola basah adalah temperatur
paling rendah yang mampu ditunjukkan oleh termometer yang ‘bola’nya dililit
dengan kain atau sumbu basah ketika termometer diletakkan di tempat yang
dilalui aliran udara. Panas laten penguapan ditentukan oleh temperatur bola basah,
bukan temperatur bola kering karena penguapan aktual terjadi pada pembacaan
temperatur bola basah. Ketika udara yang tidak jenuh berhembus melalui
termometer bola basah, air dari permukaan yang dibasahi akan menguap, dan
panas laten yang diserap oleh proses penguapan air menyebabkan turunnya
temperatur yang ditunjukkan oleh termometer. Pada kondisi kesetimbangan,
temperatur yang ditunjukkan oleh termometer akan konstan. Temperatur inilah
yang disebut dengan temperatur bola basah ( lihat Gambar 2.13 ).
c. Kelembaban Spesifik (spesifik humidity) (w)
Kelembaban spesifik (w) didefinisikan sebagai massa uap air tiap satuan
tertentu saat menyatakan kandungan uap air sebenarnya dalam udara. Untuk
mengetahui besar kelembaban spesifik (w) dapat ditentukan dengan melihat
Psychrometric Chart dinyatakan dengan skala vertikal yang terletak pada batas
kanan dari diagram.
d. Kelembaban Relatif (relatife humidity) (RH)
Udara bebas akan selalu mengandung uap air, dan apabila udara tersebut
mengandung seluruh uap air yang mampu dibawanya, maka dikatakan bahwa
udara tersebut mengalami kondisi jenuh. Pada temperatur yang rendah, sangat
sedikit uap air yang dibutuhkan untuk membuat udara menjadi jenuh, dan pada
temperatur yang tinggi diperlukan banyak uap air untuk membuat udara menjadi
jenuh. Dengan demikian, apabila tiba-tiba temperatur udara turun maka sebagian
uap air tersebut akan mengembun. Akan tetapi udara tidak selalu berada pada
kondisi jenuh, udara pada umumnya berada pada keadaan dibawah titik jenuh.
Kelembaban relatif merupakan ukuran dreajat kejenuhan udara pada temperatur
bola kering (dB) tertentu. Besaran ini menyatakan prosentase kejenuhan udara.
RH = 100% berarti udara dalam keadaan jenuh dan RH = 0% berarti udara dalam
keadaan kering sempurna. RH didefinisikan sebagai rasio antara tekanan parsial
aktual uap air dengan tekanan parsial saturasi uap air pada temperatur bola kering
tertentu. Untuk mengetahui nilai RH dapat dilihat pada Psychrometric Chart
.
e. Temperature Dew-point (Ta)
Jika udara didinginkan, maka kemampuan udara untuk mempertahankan uap
air yang dikandungnya akan menurun. Pada penurunan temperatur yang lebih
lanjut akan menyebabkan kondensasi atau terjadinya embun. Temperatur
dew-point didefinisikan sebagai temperatur dimana uap air dalam udara yang
didinginkan mulai mengembun. Hal ini berarti udara harus didinginkan mencapai
f. Volume Spesifik (v)
Untuk menghitung volume spesifik campuran udara-uap air, digunakan
persamaan gas ideal. Volume spesifik adalah volume udara campuran dengan
satuan meter-kubik per kilogram udara kering. Dapat juga dikatakan sebagai
meter-kubik udara kering atau meter kubik campuran per kilogram udara kering,
karena volume yang diisi oleh masing-masing substansi sama. Dari persamaan gas
ideal, volume spesifik v dapat dinyatakan dengan melihat Psychrometric Chart.
g. Entalpi Udara (h)
Entalpi campuran udara kering dan uap air adalah jumlah dari entalpi udara
kering dan entalpi uap air. Harga entalpi selalu didasarkan pada bidang data
(datum plane), dan harga entalpi nol untuk udara kering dipilih pada 00 C. Harga
entalpi nol untuk uap air berada pada air jenuh bersuhu 00C, yang bidang datanya
sama dengan yang digunakan untuk tabel-tabel uap (steam). Suatu persamaan
untuk entalpi dapat dinyatakan dengan melihat Psychrometric Chart.
h. Psychrometric Chart
Psikometrik adalah ilmu yang mempelajari sifat-sifat termodinamika dari
udara basah. Secara umum digunakan untuk mengilustrasikan dan menganalisis
perubahan sifat termal dan karakteristik dari proses dan siklus sistem penyegaran
udara (air conditioning). Diagram psikometrik adalah gambaran dari sifat-sifat
termodinamika dari udara basah dan variasi proses sistem penyegaran udara dan
siklus sistem penyegaran udara. Dari diagram psikometrik akan membantu dalam
perhitungan dan menganalis kerja dan perpindahan energi dari proses dan siklus
sistem penyegaran udara. Gambar 2.4. Psychrometric chart dapat dilihat pada
lampiran.
Temperatur bola kering (dB) ditunjukkan oleh garis-garis vertikal yang
ditarik dari sumbu horisontal diagram. Temperatur bola kering adalah ukuran dari
panas sensibel, dan perubahan dari temperatur bola kering menyatakan perubahan
Temperatur bola basah (wB) ditunjukkan oleh garis-garis yang ditarik dari
garis saturasi kemudian menurun ke arah kanan bawah sehingga membentuk
gradien negatif. Temperatur bola basah adalah merupakan indikator dari panas
total (jumlahan dari panas sensibel dan panas laten).
Temperatur dew-point (DP) ditunjukkan dengan titik-titik yang ada di
sepanjang garis saturasi. Pada saat kondisi jenuh (saturasi), temperatur dew-point
(DP) = temperatur bola basah (TwB) = temperatur bola kering (TdB). Temperatur
dew-point adalah ukuran panas laten, dan perubahan dari temperatur dew-point
menyatakan perubahan panas laten.
Kelembaban spesifik (W) dinyatakan dengan skala vertikal yang terletak
pada batas kanan dari diagram.
Kelembaban relatif (RH) dinyatakan dengan garis yang ditarik dari sebelah
kiri bawah diagram yang kemudian membelok ke arah kanan atas dengan
kelengkungan yang menyerupai garis saturasi (100% RH).
Volume spesifik (v) adalah kebalikan dari massa jenis dan dinyatakan
dalam volume campuran udara-uap air dalam setiap satu satuan udara kering.
Volume spesifik dinyatakan dengan garis yang ditarik mulai dari sumbu dB
kemudian miring tajam ke arah kiri atas, membentuk gradien negatif. Entalpi atau
kandungan panas total (h) dinyatakan dalam jumlah panas yang dikandung oleh
setiap satuan massa udara kering. Nilai dari entalpi dapat dilihat di sepanjang
skala yang terdapat di garis saturasi pada sisi sebelah kiri diagram.
Proses yang biasa dilakukan untuk mengkondisikan udara meliputi :
pemanasan sensibel, pendinginan sensibel, humidifikasi dan dehumidifikasi,
namun seringkali dua proses di atas digabung untuk memperoleh temperatur dan
kelembaban yang diharapkan.
Gambar 2.15 menyajikan delapan proses thermodinamika dasar yang
digambarkan dalam psychrometric chart.
Gambar 2.15 Delapan proses thermodinamika dasar
Proses-proses tersebut adalah :
a. Pemanasan sensibel (OA)
b. Pendinginan sensibel (OB)
c. Humidifikasi (OC)
d. Dehumidifikasi (OD)
e. Pemanasan dan humidifikasi (OE)
f. Pendinginan dan dehumidifikasi (OF)
g. Pendinginan dan humidifikasi (OG)
h. Pemanasan dan dehumidifikasi (OH)
2.1.6 Efisiensi Pendinginan Evaporative
Perpindahan panas konveksi secara umum dinyatakan dengan Persamaan
(2.2) :
dqs = h dA Ts− T (2.2)
Laju aliran panas sensibel dinyatakan dengan Persamaan (2.3) :
pada Persamaan (2.3) ma adalah laju aliran massa udara.
Dengan menggabungkan kedua Persamaan (2.2) dan (2.3) diperoleh :
h dA Ts− � = �̇acpdT (2.4)
Dengan mengintegralkan pada batas-batas tertentu, diperoleh Persamaan (2.5).
ℎ�
�̇� ∫ � = ∫ � � −� � � �
(2.5)
menghasilkan,
1 −� −�� −� = �� (− ℎ��
�̇� ) (2.6)
Gambar 2.16 Proses pendinginan Evaporative
Efisiensi dari alat pendingin evaporative disebut juga efisiensi saturasi yang dapat
(2.7)
Dari persamaan (2.7) maka Persamaan (2.6) dapat dinyatakan dengan Persamaan
(2.8).
(2.8)
Efisiensi dapat didefinisikan sebagai : penurunan temperatur bola kering
yang dihasilkan dibagi dengan selisih temperatur bola kering dan temperatur bola
basah udara yang memasuki sistem.
�
�=
� � −�� � −� � (2.9)
pada Persamaan (2.9)
Tdb,in = temperatur bola kering udara yang memasuki sistem
Tdb,out = temperatur bola kering udara yang keluar sistem
Twb,in = temperatur bola basah udara yang memasuki sistem
Penurunan temperatur bola kering yang mampu dicapai dengan proses
pendinginan evaporative tidak dapat lebih rendah daripada temperatur bola basah
aliran udara yang memasuki sistem. Pada daerah yang memiliki kelembaban
tinggi, udara bebas telah membawa kandungan uap air yang cukup tinggi sehingga
hal ini sangat membatasi jumlah pendinginan sensibel yang mampu dicapai
dengan proses evaporasi.
2.1.7 Faktor Pertimbangan Dalam Pemilihan Sistem Penyegaran Udara
Sistem penyegaran udara untuk kenyamanan manusia dirancang agar
temperatur, kelembaban, kebersihan dan pendistribusian udara dapat
dipertahankan pada keadaan yang diinginkan. Oleh sebab itu, perancangan harus
mempertimbangkan faktor-faktor pemilihan sistem penyegaran udara. Adapun
a. Faktor kenyamanan
Kenyamanan pada sistem penyegaran udara yang dirancang ditentukan oleh
beberapa parameter, antara lain: aliran udara, kebersihan udara, bau, kualitas
ventilasi, tingkat kebisingan dan interior ruangan. Tingkat keadaan pada sistem
penyegaran udara dirancang dapat diatur dengan sistem pengaturan yang ada pada
mesin penyegar udara.
b. Faktor ekonomi
Dalam proses pemasangan, operasi dan perawatan, serta sistem pengaturan
yang digunakan harus diperhitungkan pula segi-segi ekonominya. Oleh sebab itu,
dalam percancangan sistem penyegaran udara harus mempertimbangkan biaya
awal, operasional dan biaya perawatan yaitu sistem tersebut dapat beroperasi
maksimal dengan biaya total yang serendah-rendahnya.
c. Faktor operasi dan perawatan
Pemilihan sistem penyegaran udara yang paling disukai adalah sistem yang
mudah dipahami konstruksi, susunan dan cara menjalankannya. Beberapa faktor
pertimbangan operasi dan perawatan meliputi:
Konstruksi sederhana Tahan lama
Mudah direparasi jika terjadi kerusakan Mudah perawatannya
Dapat fleksibel melayani perubahan kondisi operasi Efisiensi tinggi
2.2 Tinjauaan Pustaka
Miske (2009) telah melakukan penelitian air cooler berjudul “Rancang
Bangun Evaporative Cooler” yang bertujuan untuk mendapatkan evaporative
cooler yaitu evaporative cooler portable yang dapat dipakai di tempat-tempat
mengumpulkan dan mempelajari literatur-literatur yang dapat menunjang proses
pembuatan evaporative cooler. (b) Desain evaporative cooler meliputi desain
kebutuhan udara pada ventilasi, casing dan pad, pressure drop, pompa. (c)
Pembuatan evaporative cooler. (d) Eksperimen, dengan mengambil data yang
meliputi tempertur bola kering udara lingkungan (dB in), temperatur bola basah
lingkungan (wB in), tempertur bola kering yang dihasilkan (dB out) dan
temperatur bola basah yang dihasilkan (wB out). (e) Analisa, yang meliputi
pengaruh jumlah pad pada efektifitas evaporative cooler; pengaruh kecepatan
udara terhadap efektifitas evaporative cooler; pangaruh peletakan pad terhadap
efektifitas evaporative cooler; pengaruh kecepatan udara terhadap waktu
penguapan air. Kesimpulan yang diambil secara keseluruhan dari hasil penelitian
tersebut adalah : (a) Evaporative cooler hasil rancangan memiliki efektifitas
maksimum 91,43%. (b) Efektifitas evaporative cooler akan semakin meningkat
apabila jumlah pad lebih banyak dan kecepatan udara semakin rendah. (c)
Efektifitas evaporative cooler akan semakin meningkat jika pad diletakkan dekat
dengan cerobong. (d) Laju penguapan air meningkat jika kecepatan udara semakin
tinggi.
Selrianus (2008) telah melakukan penelitian air cooler yang bertujuan : (a)
Mencari dan memilih bahan bersifat alamiah yang bisa digunakan sebagai bahan
untuk cooling pad pada evaporative cooler. (b) Meningkatkan efisiensi
pendinginan dari evaporative cooler. (c) Mempelajari pengaruh kecepatan
aliran udara, ketebalan, temperatur bola kering (dB) udara masuk, dan temperatur
air yang mengalir di cooling pad terhadap efisiensi pendinginan. Penelitian
menggunakan metode : (a) Mencari dan menentukan cooling pad dengan cara
penentuan kriteria bahan yang akan dipilih, membandingkan sifat pad
(penyerapan air, ukuran pori, durability, sifat reaktif terhadap bahan lain,
kekakuan pada keadaan lembab dari setiap alternatif bahan). (b) Merancang
sistem pengujian untuk pengukuran tekanan. (c) Membuat pad yang digunakan
untuk pengujian. (d) Melakukan pengujian untuk mengukur penurunan tekanan.
(e) Pembuatan cooling pad. (f) Pengujian yang meliputi mencatat sifat udara (dB
pada water tank, mengukur laju penguapan dengan cara mencatat waktu yang
diperlukan untuk menguapkan air ke udara pada volume tertentu dan mengulang
kembali langkah pertama dengan tingkat kecepatan yang berbeda. (g) Analisa
meliputi hubungan kecepatan udara terhadap efisiensi pendinginan, laju
penguapan setiap cooling pad, pengaruh RHin terhadap efisiensi pendinginan,
pengaruh suhu air pada water tank dengan efisiensi pendinginan dan
membandingkan efisiensi dan kecepatan yang dihasilkan alternatif cooling pad.
(h) kesimpulan. Hasil penelitian ini adalah (a) Efisiensi yang dihasilkan oleh
cooling pad yang terbuat dari bahan ijuk dan serabut kelapa kurang maksimal
karena tidak seluruh permukaan cooling pad basah. Hal ini diakibatkan oleh water
distribution line yang tidak bekerja dengan baik dalam mengatur air yang
membasahi cooling pad. (b) Efisiensi pendinginan ijuk maksimal 50% dan serabut
kelapa 51%. Tetapi efisiensi rata-rata cooling pad yang terbuat dari serabut kelapa
lebih baik dari pada cooling pad yang terbuat dari bahan ijuk. (c) dari kedua bahan
alternatif cooling pad yang dianalisa, efisiensi yang dihasilkan tidak lebih baik
daripada cooling pad asli dari evaporative cooler. Efisiensi maksimal dari cooling
pad asli sebesar 55% sedangkan ijuk hanya 50% dan serabut kelapa 51%. (d)
Suhu air pada water tank yang lebih dingin meningkatkan efisiensi pendinginan.
Ekadewi1), Fandi2), Selrianus3) (2007) telah melakukan penelitian air
cooler berjudul “Penggunaan Serabut Kelapa Sebagai Bantalan Pada Evaporative
Cooler” yang bertujuan : (a) Pengujian dilakukan untuk mengetahui kinerja air
cooler, yang meliputi penurunan temperatur bola kering-db udara, efektifitas air
cooler dan laju penguapan air. Penelitian menggunakan metode : (a) Pengujian
dilakukan untuk mengetahui kinerja evaporative cooler, yang meliputi penurunan
temperatur bola kering udara, efektifitas evaporative cooler dan laju penguapan
air, dengan bantalan serabut dan bantalan asli dari manufaktur. (b) Variabel yang
diukur selama pengujian adalah temperatur udara (bola basah dan bola kering)
pada masukan dan keluaran, temperatur air, kecepatan aliran udara, waktu 100 ml
air habis selama pengujian. Bantalan serabut kelapa yang diuji memiliki beberapa
ketebalan yaitu 1 cm, 1.5 cm dan 2.4 cm. Bantalan ditata dalam wire mess dan
pengaruh kecepatan udara, pengaruh temperatur bola kering udara masuk,
temperatur air terhadap kinerja air cooler. Kesimpulan yang diambil secara
keseluruhan dari hasil penelitian tersebut adalah : (a) Kecepatan aliran udara yang
lebih rendah menghasilkan penurunan temperatur db dan efektifitas lebih tinggi,
serta memerlukan laju penguapan air lebih rendah.. (b) Semakin tinggi temperatur
bola kering dan semakin rendah RH udara masuk, semakin besar penurunan
temperatur db dan semakin tinggi efektifitas evaporative cooler. (c) Semakin
rendah temperatur air yang membasahi bantalan, semakin sedikit laju penguapan
air. (d) Semakin tebal bantalan semakin bagus kinerja air cooler. (e) Serabut
BAB III
RANCANGAN PEMBUATAN VARIASI AIR COOLER
3.1 Persiapan
Pembuatan variasi Air Cooler ini dilakukan untuk mengetahui efisiensi
kerja dari Air Cooler sebelum dan sesudah ditambah modifikasi pada bagian
Cooling Pad nya. Hal - hal yang perlu dipersiapkan dari awal adalah dengan
mengidentifikasi bagian - bagian Air Cooler yang akan dimodifikasi kemudian
mempelajari sistem kerja dari Air Cooler itu sendiri setelah itu menyiapkan bahan
dan alat yang diperlukan. Proses persiapan selanjutnya adalah pengukuran -
pengukuran terhadap variasi Air Cooler meliputi suhu keluaran dari Air Cooler
yaitu suhu basah dan suhu kering, kelembaban udara, kecepatan angin dan
sirkulasi air.
3.2 Bahan dan Alat Pembuatan Air Cooler
3.2.1 Bahan – bahan yang digunakan dalam pembuatan variasi Air Cooler ini
adalah :
a. 1 Unit Air Cooler
b. Kawat strimin ukuran 25cm x 30cm
c. Sponge 4 buah ukuran 11,5cm x 8,5cm x 1,5cm
d. Selang air diameter 4/8 inch
Gambar 3.1 Unit Air Cooler tampak depan dan belakang
Gambar 3.2 Strimin dan gunting
Gambar 3.4 Selang air diameter 4/8 inch
Gambar 3.6 Cable Tie
Gambar 3.7 Es Batu
Gambar 3.9 Isolasi
Gambar 3. 10 Papan triplek
Gambar 3.12 Roda
Gambar 3.13 Paku
3.2.2 Alat-alat yang dipergunakan dalam pembuatan variasi Air Cooler ini
antara lain :
a. 1 unit mesin pengering sepatu
b. Anemometer
c. Thermometer bola kering dan bola basah
d. Thermocouple dan Penampil Digital
e. Gunting
f. Palu
g. Cuter
h. Pipa alumunium diameter ½ cm
i. Stopwatch
j. Penggaris besi
Gambar 3.14 Mesin pengering
Gambar 3.16 Thermometer Dry bulb and Wet bulb
Gambar 3.18 Gunting Kawat
Gambar 3.19 Palu
Gambar 3.21 Pipa Alumunium
Gambar 3.22 Stopwatch
Gambar 3.24 Obeng Plus
3.3 Proses Pengerjaan variasi Air Cooler
Proses pengerjaan variasi Air Cooler terdapat tahap – tahap pembuatan
sebagai berikut :
a. Menyiapkan bahan dan alat pembuatan variasi Cooling Pad sponge.
Pembuatan desain dilakukan dengan proses manual dan sederhana. Hal - hal
yang harus dilakukan adalah sebagai berikut:
1. Menyiapkan alat dan bahan yang diperlukan.
2. Memotong strimin dengan ukuran 25cm x 30cm ( 2 lembar ) sebagai wadah
dari sponge ( lihat gambar 3.25 ).
Gambar 3.25 Rancangan rumah sponge dan sponge
4. Melubangi selang air dengan menggunakan baut puntir berdiameter 2mm
sepanjang 20cm dan diletakkan diatas variasi cooling pad sponge.
5. Menyambungkan pompa air dengan selang air kemudian memasangnya pada
bagian atas variasi cooling pad sponge.
6. Variasi cooling pad sponge diletakkan didepan cooling pad honey comb.
b. Merakit mesin Air Cooler dengan mesin pengering sepatu
Membuat ruang antara mesin pengering sepatu dan air cooler dengan
triplek kayu yang dilapisi sterofom kemudian diberi jarak sebagai tempat
untuk meletakkan thermometer bola basah dan kaca agar dapat melihat
suhu pada thermometer. Memasang roda pada sebuah meja kecil sebagai
penyangga air cooler. Lihat gambar 3.27
Gambar 3.27 Rangkaian Air Cooler dan mesin pengering
c. Menyiapkan Thermometer dan Anemometer
Setelah pembuatan variasi cooling pad sponge dan perakitan air cooler
terhadap mesin pengering selesai dilaksanakan maka, perlu menyiapkan
alat ukur kecepatan angin (Anemometer) dan suhu (Thermometer) juga
Thermocouple pada proses selanjutnya untuk proses pengambilan data.
d. Menyiapkan Keperluan Lainnya
Setelah menyiapkan Thermometer, Thermocouple dan Anemometer,
selanjutnya menyiapkan stopwatch dan balok es lalu mengisi air diantara
Gambar 3.28 Level maksimal dan minimal pada tangki air
e. Pengambilan data
Pengambilan data dilakukan setiap 15 menit pada kecepatan 1 sampai
kecepatan 3. Mesin pengering digunakan sebagai pengkondisian suhu udara.
Thermometer bola basah dan thermocouple diletakkan dalam ruang antara mesin
pengering dan Air Cooler, kemudian Anemometer dan Thermometer bola kering
diletakkan didepan blower.
3.4 Cara Kerja Air Cooler (Evaporative Cooler)
Cara Kerja dari Air Cooler ini sebenarnya sangat sederhana yaitu sama
seperti cara kerja kipas angin biasa. Perbedaanya ada pada sirkulasi air
didalamnya, yang bertujuan untuk mendinginkan udara. Sebenarnya ada beberapa
cara untuk mendinginkan udara akan tetapi jika dilihat dari segi ekonomi dan efek
untuk lingkungan, Air Cooler lebih baik dibandingkan dengan AC (Air
Conditioner) ataupun jenis mesin pendingin udara yang lain.
Mekanisme perpindahan kalor yang terjadi pada Air Cooler yaitu
menggunakan penguapan air untuk mendinginkan dan menambah kadar air atau
kelembaban pada aliran udara, sehingga temperatur bola kering menjadi lebih
menjadi lebih rendah karena udara dari luar (outdoor air) dialirkan secara paksa
menggunakan blower atau fan melalui Cooling Pad Honey Comb yang dijaga
tetap lembab dengan mengalirkan air dari bagian atas cooling pad sehingga
sebagian panas sensibel dari udara dipindahkan ke air dan menjadi panas laten dan
menyebabkan suhu udara menjadi dingin. Penambahan variasi sponge pada
bagian depan Cooling Pad Honey Comb diharapkan dapat menambah suhu dingin
yang dikeluarkan, dengan meningkatnya TwB maka meningkat pula RH nya,
sedangkan TdB menurun. Hal ini dapat dilihat melalui tabel hasil pengambilan
data.
3.5 Tabel Hasil Penelitian
Tabel hasil penelitian variasi sponge Air Cooler dapat dilihat pada
lampiran.
3.6 Kesulitan Dalam Pengerjaan
Adapun kesulitan-kesulitan dalam pengerjaan Air Cooler antara lain sebagai
berikut :
a. Peletakan modifikasi cooling pad.
b. Pemasangan selang sebagai penyalur air menuju cooling pad tambahan.
c. Membuat sirkulasi air agar sederhana namun optimal.
3.7 Pengujian Variasi Cooling Pad Sponge Air Cooler
Pada pengujian ini, Air Cooler menggunakan 2 Cooling Pad, 2 pompa air
dan 2 saluran sirkulasi air yang salah satu diantaranya adalah komponen asli dari
Air Cooler itu sendiri sedangkan yang lain merupakan modifikasi yang dilakukan
pada bagian Cooling Pad dengan menggunakan sponge. Pada sirkulasi ini tiap
selang saluran dialiri air, hal ini dimaksudkan agar kedua Cooling Pad tetap
teraliri oleh air.
Pada proses selanjutnya adalah menyalakan Air Cooler, kecepatan putar
fan/kipas dapat diatur terhadap hasil pendinginan udara yang dihasilkan.
dibutuhkan adalah data temperatur bola kering (TdB in) udara lingkungan (dB in),
data temperatur bola basah lingkungan (TwB in), data temperatur temperatur bola
kering yang dihasilkan (TdB out), kelembaban udara (RH) dan data temperatur
bola basah yang dihasilkan (TwB out) dan data kecepatan udara yang dikeluarkan.
Data temperatur lingkungan diambil di sekitar air cooler dan data temperatur yang
dihasilkan diambil di depan hembusan air cooler. Semua data diambil
BAB IV
METODOLOGI PENELITIAN
4.1 Objek Penelitian
Objek yang diteliti didalam penelitian ini adalah Air Cooler, seperti
terlihat pada gambar 4.1.
4.2 Skematis Pengujian
Skematis alat uji dan penempatan alat ukur saat pengujian pada air cooler
disajikan pada Gambar 4.1.
