Pengenalan Wajah Dengan Metode Laplacianface.

(1)

Universitas Kristen Maranatha i

PENGENALAN WAJAH DENGAN METODE LAPLACIANFACE

R. Fraya Assyifa ( 0522036 )

Jurusan Teknik Elektro, Fakultas Teknik, Universitas Kristen Maranatha

Jln. Prof. Drg. Suria Sumantri 65, Bandung 40164, Indonesia

Email : [email protected]

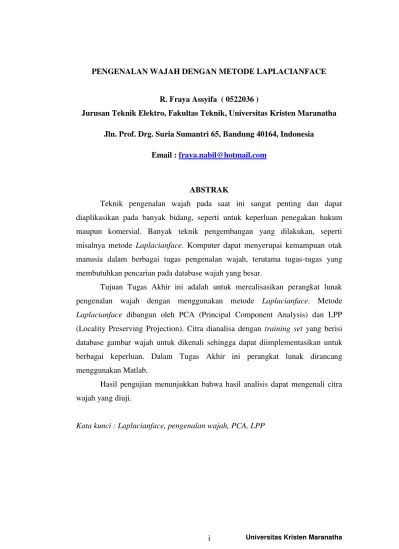

ABSTRAK

Teknik pengenalan wajah pada saat ini sangat penting dan dapat

diaplikasikan pada banyak bidang, seperti untuk keperluan penegakan hukum

maupun komersial. Banyak teknik pengembangan yang dilakukan, seperti

misalnya metode Laplacianface. Komputer dapat menyerupai kemampuan otak

manusia dalam berbagai tugas pengenalan wajah, terutama tugas-tugas yang

membutuhkan pencarian pada databasewajah yang besar.

Tujuan Tugas Akhir ini adalah untuk merealisasikan perangkat lunak

pengenalan wajah dengan menggunakan metode Laplacianface. Metode

Laplacianface dibangun oleh PCA (Principal Component Analysis) dan LPP

(Locality Preserving Projection). Citra dianalisa dengan training set yang berisi

database gambar wajah untuk dikenali sehingga dapat diimplementasikan untuk

berbagai keperluan. Dalam Tugas Akhir ini perangkat lunak dirancang

menggunakan Matlab.

Hasil pengujian menunjukkan bahwa hasil analisis dapat mengenali citra

wajah yang diuji.

(2)

Universitas Kristen Maranatha ii

FACE RECOGNITION USING LAPLACIANFACES

R. Fraya Assyifa ( 0522036 )

Electrical Engineering, Maranatha Christian University

Jl. Prof.Drg.Suria Sumantri, MPH no.65, Bandung, Indonesia.

Email : [email protected]

ABSTRACT

The face recognition system are very important which is be applied at many fields, such as for authentication or commercial. Any research are performed to develop face recognition technique, such as Laplacianfaces method. Computers ability is similar with human brain's in recognition face people, especially tasks that require a search on a large database of faces.

This Final Project aims to realize software face recognition by using Laplacianfaces. Laplacianfaces method are developed by PCA (Principal Component Analysis)

and LPP (Locality Preserving Projection). The image was analyzed with a training set containing the facial image databases for recognition that can be implemented for various purposes. In this final task was designed using the software Matlab.

The results showed that analysis can recognize the face image being tested.

(3)

Universitas Kristen Maranatha

DAFTAR GAMBAR...…….. viii

BAB 1 PENDAHULUAN 1.1 Latar Belakang Masalah... 1

1.2 Identifikasi Masalah... 2

1.3 Tujuan…...…. 2

1.4 Pembatasan Masalah…...…... 2

1.5 Sistematika Penulisan... 3

BAB 2 LANDASAN TEORI 2.1 Pengertian Citra…...….…... 4

2.1.1 Implementasi Pengolahan Citra... 5

2.1.2 Proses Pengolahan Citra…..…... 5

2.2 Pengenalan Wajah... 5

2.3 Deteksi Wajah... 7

2.2.1 Segmentasi Kulit……….…………... 7

2.2.2 Proses Morfologi……….………... 10

2.2.3 Connected Region Analysis………... 11

2.2.4 Ekstraksi Wajah………. 11

2.4 PCA...……. 11

2.5 LPP...……. 13

(4)

Universitas Kristen Maranatha iv

BAB 3 PERANCANGAN PROGRAM

3.1 Input Data Citra Wajah... 16

3.4 Perancangan Program Aplikasi.………..……… 27

3.4.1 Pengurangan Dimensi dengan PCA ... 27

3.4.2 Pembentukan Matriks Bobot ... 31

3.4.2.1 Pembentukan Graf nearest-neighbor... 31

3.4.2.2 Pemilihan Bobot... 32

LAMPIRAN A KODE PROGRAM

(5)

Universitas Kristen Maranatha v

DAFTAR TABEL

Tabel 4.1 Data Pengamatan Database 1 ... 44

(6)

Universitas Kristen Maranatha vi

DAFTAR GAMBAR

Gambar 2.1 Proses face recognition…... 6

Gambar 2.2 Proses deteksi wajah... 7

Gambar 2.3 Korelasi antara nilai Cb dan Cr ... 9

Gambar 2.4 Nilai Cb dan Cr untuk warna kulit... 9

Gambar 2.5 Proses erosi dan dilasi …... 12

Gambar 3.1 Blok Diagram Pengenalan Wajah dengan Metode Laplacianface...……… 16

Gambar 3.2 Diagram Alir Sistem Pengenalan Wajah...…………... 17

Gamvar 3.3 Diagram Alir Poses Deteksi Wajah... 18

Gambar 3.4 Diagram Alir Pembatasan Warna dan Proses Morfologi...…... 20

Gambar 3.5 Diagram Alir Proses Region Analysis... 22

Gambar 3.6 Diagram Alir Ekstraksi Gambar Wajah... 24

Gambar 3.7 Diagram Alir Pengurangan Dimensi dengan PCA... 37

Gambar 3.8 Diagram Alir Konstruksi Laplacianface... 38

Gambar 3.9 Diagram Alir Klasifikasi...… 39

Gambar 4.1 Simulasi Train Database... 41

Gambar 4.2 Simulasi Test Database……… 41

Gambar 4.3 Simulasi Input Gambar yang akan diujikan………. 42

Gambar 4.4 Input wajah yang diujikan………. 43

(7)

LAMPIRAN A

(8)

A-1

fprintf('\n1. Pilih Folder Train Database > '); Train.Path = uigetdir('C:\');

if Train.Path==0 return

end

fprintf('%s',Train.Path);

fprintf('\n2. Pilih Folder Test Database > ');

[file path]= uigetfile({'*.jpg','JPEG files (*.jpg)';'*.gif','GIF files (*.gif)'},'*.pgm','PGM files (*.pgm)'; ... 'Input Image','C:\');

if isequal(file,0) | isequal(path,0) return

else

Recog.Path = fullfile(path,file); end

fprintf('%s',Recog.Path);

fprintf('\n3. Input Image '); im = imread(TestImage);

T = CreateDatabase(TrainDatabasePath); [m, A, Laplacianface] = Laplacianface(T);

OutputName = Recognition(TestImage, m, A, Laplacianface);

SelectedImage = strcat(TrainDatabasePath,'\',OutputName);

(9)

A-2 function recog = deteksiwajah(recog,Nxt,Nyt)

% Program untuk mendeteksi posisi wajah dari gambar % Masukan dan memisahkan bagian wajah.

%=======================================

rgb = imread(recog.Path); gray = rgb2gray(rgb);

[Nx Ny M] = size(rgb); if M ~=3

error(['masukan harus berupa matriks MxNx3,'... ' atau matriks dari gambar berwarna'])

%menerapkan threshold pada Cb & Cr. cbb = zeros([Nx Ny]);

crr = zeros([Nx Ny]);

i1 = find(cb>105 & cb<125); i2 = find(cr>135 & cr<160);

cbb(i1) = 1; crr(i2) = 1;

bwimage = immultiply(cbb,crr);

%menerapkan filter pada gambar biner untuk menghilangkan noise pd gambar %yaitu operasi erosi dan dilasi

filt = strel('disk',2); filt2 = strel('disk',3);

bwimage = imerode(bwimage,filt); bwimage = imdilate(bwimage,filt2);

%memeriksa nilai euler pada bagian2 gambar.

%pada dasarnya sebuah wajah terdiri minimal atas 3 hole (lubang) %jadi sebuah wajah memiliki nilai euler < -1.

(10)

A-3 i = 0;

while i~=n

i = i+1;

% mencari koordinat daerah (region). [x,y] = find(l == i);

% mengambil daerah (region) yang dipilih saja bw = bwselect(bwimage,y,x);

% mencari nilai euler dari region. eul = bweuler(bw);

(11)

A-4 end

end end

panjang = (bawah-atas); lebar = (kanan-kiri); ratio = panjang / lebar;

if ratio > 1.5

panjang = floor(1.5 * lebar); bw(atas+panjang:Nx,:) = 0; end

%menghitung posisi tengah wajah [cx, cy] = center(bw);

startx = cx - floor(panjang/2); starty = cy - floor(panjang/2);

% memisahkan wajah dari gambar

recog.Posisi = [startx, starty, panjang, panjang]; keluaran = imcrop(gray,recog.Posisi);

(12)

A-5 function [xmean, ymean] = center(bw)

% menghitung posisi tengah wajah pada topeng

area = bwarea(bw); [m n] =size(bw);

xmean =0; ymean = 0; for i=1:m,

for j=1:n,

xmean = xmean + j*bw(i,j); ymean = ymean + i*bw(i,j); end;

end;

xmean = xmean/area; ymean = ymean/area;

(13)

A-6 function [m,A,PCA] = PCA(T)

% menghitung PCA

%===================================================

[Wpca,train] = PCA(data,options);

X = double(reshape(train.Image, [irow*icol]))./255; % 1 kolom per wajah m = mean(T,2)

% mengurutkan eigen vektor berdasarkan besar nilai eigen % dari besar ke kecil untuk mendapatkan vektor dominan

[eigVal ndx] = sort(diag(D),'descend'); V = V(:,ndx);

% mengambil N-C komponen dengan nilai eigen terbesar % mencari eigen vektor

eigVec = A * V;

% normalisasi eigen vektor --> PCA(eigenface)

(14)

A-7

function [eigvector,eigvalue] = LPP(X, W, options)

% menghitung Laplacianfaces

%=================================

[eigvector, eigvalue] = LPP(X, W, options);

X = double(reshape(train.Image, [irow*icol]))./255; % 1 kolom per wajah m = mean(T,2)

% mencari eigen vektor dan nilai eigen

[eigvector, LPPeigvalue] = eig(LPrime,DPrime);

% mengurutkan vektor eigen dengan nilai eigen terbesar LPPeigvalue = diag(LPPeigvalue);

[junk, index] = sort(-LPPeigvalue); LPPeigvalue = LPPeigvalue(index); eigvector = eigvector(:,index);

LPPeigvalue = ones(length(LPPeigvalue),1) - LPPeigvalue;

LPPeigvector = PCAeigvector*eigvector;

(15)

A-8 function [recog] = eudist(recog,train,W,thresh)

% Klasifikasi

%=================================================

% mencari ukuran gambar, [eigenvector eigenvalue], dan banyaknya training images, M

[eigvector, eigvalue] = LPP(X, W, options);

% Inisialisasi input face Mp = length(Wp(1,:));

X2= double(reshape(recog.Image, [irow*icol] 1))./255; %input image dalam matrik kolom

A2 = X2 - train.Mean;

% Proyeksi input face ke seluruh laplacianface, mencari bobot masing2 % laplacianface

recog.Wt = Wp'*A2; % rekonstruksi input face

recog.reConstructed = Wp*recog.Wt + train.Mean;

% mencari jarak Euclidian dari input face terhadap masing2 training images recog.Dist = zeros(M,1);

for i = 1:M % banyaknya training images x = recog.Wt - train.Wt(:,i);

recog.Dist(i) = x'*x; end

% Klasifikasi menggunakan Nearest-Neighbor dengan thresholds:

% thresh => batas jarak Euclidian, untuk gambar input dapat dinyatakan % terdapat pada training images

[minDis ndx] = min(recog.Dist);

if minDis > thresh

recog.classNameEst = 'Tidak Dikenali'; recog.classEst = ndx;

else

recog.classNameEst = train.NamaFile{ndx}; recog.classEst = ndx;

end

(16)

B-0

LAMPIRAN B

(17)

(18)

(19)

(20)

(21)

(22)

(23)

(24)

(25)

(26)

1 Universitas Kristen Maranatha

BAB 1

PENDAHULUAN

1. 1 Latar Belakang

Saat ini perkembangan jaman menuntut berbagai aplikasi serba cepat

namun tetap akurat. Permintaan kebutuhan akan kemudahan identifikasi semakin

marak. Aplikasi identifikasi citra banyak diaplikasikan dalam berbagai aspek di

kehidupan sehari-hari. Banyak cara dan berbagai pengembangan dilakukan untuk

mendapatkan analisa sebuah citra dengan hasil maksimum, cepat dan akurat.

Teknologi biometrics adalah teknologi keamanan yang menggunakan

bagian tubuh sebagai identitas. Secara medis dikatakan bahwa ada beberapa

bagian tubuh kita yang sangat unik, dimana tidak dimiliki oleh lebih dari satu

individu. Tujuan utama menganalisa suatu citra wajah adalah untuk mengenali

siapa pemilik wajah tersebut yang kemudian bisa dikembangkan untuk

mendapatkan informasi identitas data diri seseorang ataupun dapat digunakan

sebagai alat verifikasi.

Pengenalan wajah dengan metode Laplacianface adalah menggabungkan

dua teknik analisis, yaitu Principal Component Analysis (PCA) dan Locality

Preserving Projections (LPP). PCA berfungsi untuk melestarikan struktur global,

sementara LPP merupakan metode linear yang dapat mempertahankan struktur

lokal untuk mendapatkan subruang wajah. Setiap gambar wajah pada ruang

gambar dipetakan ke subruang wajah berdimensi rendah yang dikarakteristikan

(27)

Bab 1 Pendahuluan

Universitas Kristen Maranatha 2

1. 2 Identifikasi Masalah

 Bagaimana merancang dan merealisasikan perangkat lunak untuk menganalisa citra dengan menggunakan metode Laplacianface?

 Bagaimana hasil akhir citra yang keluar, apakah sesuai dengan yang diharapkan?

1. 3 Tujuan

 Merealisasikan penganalisaan citra wajah dengan menggunakan metode

Laplacianface.

 Memastikan hasil percobaan yang diujikan, apakah sesuai dengan yang diharapkan.

1. 4 Pembatasan Masalah

 Masukan gambar berupa citra wajah.

 Banyak wajah dalam gambar masukan yang akan diuji, maksimum hanya terdapat satu wajah.

 Latar belakang gambar yang akan diuji sederhana atau terdiri atas satu warna (uniform).

 Gambar yang diproses dalam satu database memiliki ukuran yang sama dan maksimal 200 x 200 piksel.

(28)

Bab 1 Pendahuluan

Universitas Kristen Maranatha 3

1. 5 Sistematika Penulisan

Laporan Tugas akhir ini disusun dengan sistematika sebagai berikut :

 Bab I Pendahuluan

Bab ini berisi latar belakang masalah, identifikasi masalah, tujuan,

pembatasan masalah dan sistematika penulisan.

 Bab II Landasan Teori

Bab ini berisi penjelasan singkat mengenai referensi yang berkaitan

dengan metode pengenalan wajah dengan metode Laplacianface.

 Bab III Realisasi Pengenalan Wajah

Bab ini berisi perancangan program yang digunakan, penjelasan program

dan diagram alir perancangan program.

 Bab IV Data Pengamatan

Bab ini berisi tentang hasil data pengamatan pengenalan citra dengan

pengujian program yang telah dilakukan dalam Tugas Akhir ini.

 Bab V Kesimpulan dan Saran

(29)

57 Universitas Kristen Maranatha

BAB 5

KESIMPULAN DAN SARAN

5.1 Kesimpulan

Berdasarkan data analisis yang telah diperoleh pada penelitian ini dapat

disimpulkan sebagai berikut:

1. Proses pengenalan wajah pada sistem pengenalan wajah dengan metode

Laplacianface untuk gambar yang terdapat dalam database memiliki

tingkat akurasi 100%.

2. Proses pengenalan wajah pada sistem pengenalan wajah dengan metode

Laplacianface untuk gambar yang tidak terdapat dalam database memiliki

tingkat akurasi 73%

3. Tingkat akurasi keseluruhan, baik gambar yang terdapat dalam training set

maupun di luar data training set adalah 86,5%.

4. Metode Laplacianface berhasil 100% apabila gambar yang diujikan

memiliki data yang sama dengan database.

5.2 Saran

Beberapa saran yang dapat diajukan untuk pengembangan program bagi

para peneliti lain adalah:

1. Menambahkan modul pengenalan dengan database identitas. Sehingga bisa

sekaligus menampilkan identitas dan informasi orang tersebut.

2. Menambahkan algoritma input melalui kamera. Sehingga input tidak

hanya berupa foto maupun gambar.

3. Memadukan program aplikasi pengenalan wajah dengan program

pengenalan lainnya, misal pengenalan sidik jari, pengenalan suara, dan lain

(30)
