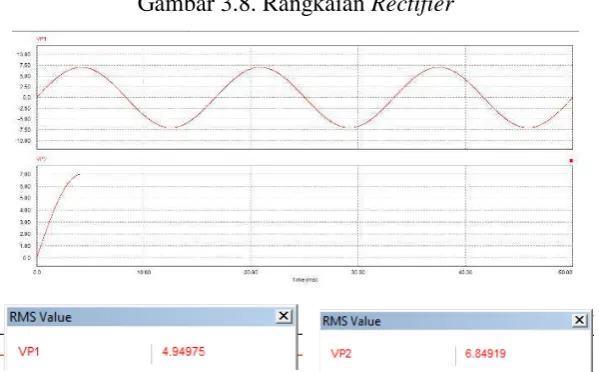

Gambar 3.8. Rangkaian Rectifier ... 18
Gambar 3.9. Simulasi Rangkaian Full Wave Rectifier ... 19
Gambar 3.10. Fullwave Rectifier dan Keluaran Hasil Tegangan ... 19

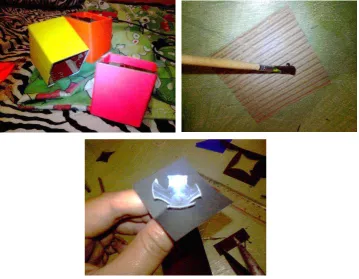

Gambar 3.11. Penyempurnaan Alat ... 20
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
DAFTAR LAMPIRAN
Lampiran 1 ... 26
Lampiran 2 ... 32
BAB I
PENDAHULUAN
A. Latar Belakang Penelitian
Energi baru dan yang terbarukan mempunyai peran yang sangat penting
dalam memenuhi kebutuhan energi. Hal ini disebabkan oleh penggunaan bahan
bakar untuk pembangkit-pembangkit listrik konvensional dalam jangka waktu
yang panjang akan menguras sumber minyak bumi, gas dan batu bara yang makin
menipis dan juga dapat mengakibatkan pencemaran lingkungan. Penggunaan
bahan bakar sebagai pembangkit listrik pun sampai saat ini belum dapat
memenuhi seluruh kebutuhan listrik di Indonesia, terutama untuk daerah-daerah
pedesaan. Padahal, sebagian penduduk daerah pedesaan masih harus melakukan
aktivitasnya sampai malam hari. Ketika hari mulai gelap, jalanan yang harus di
lalui pun menjadi sulit dan kurang penerangan. Misalnya saja, untuk seorang
penduduk warga pedesaan yang baru pulang kerja di malam hari, dia harus
berjalan melewati jalanan yang gelap karena kurangnya penerangan.
Dalam rangka mengatasi permasalahan tersebut, peneliti mencoba
memanfaatkan langkah kaki dari pejalan kaki tersebut untuk menghasilkan suatu
energi listrik dengan menggunakan komponen dasar piezoelektrik sebagai salah
satu solusi dari permasalahan tersebut. Piezoelektrik ini merupakan sebuah bahan
yang dapat mengubah energi mekanik menjadi energi listrik, sehingga semakin
banyak langkah kaki yang dihentakkan, maka semakin besar pula energi listrik
yang dihasilkan. Bahkan menurut Defense Advanced Research Projects Agency
(DARPA) milik NASA mengestimasi bahwa setiap satu langkah dapat
menghasilkan satu sampai dua watt listrik dari piezoelektrik.
B. Identifikasi dan Perumusan Masalah
1. Identifikasi Masalah
Identifikasi masalah diperlukan agar penelitian yang akan dilakukan
menjadi jelas dan terarah. Berdasarkan latar belakang yang telah dikemukakan,
2
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
a. Energi yang tidak dapat diperbaharui lama-lama akan habis.
b. Pencemaran lingkungan yang diakibatkan oleh bahan bakar.
c. Pemasokan energi listrik yang masih belum merata, sehingga masih
terdapat beberapa daerah yang kekurangan energi listrik.
Pembatasan masalah kemudian diperlukan oleh peneliti agar masalah yang
diteliti tidak terlalu luas ruang lingkupnya. Berdasarkan hal tersebut, maka
penelitian ini dibatasi pada jenis piezoelektrik yang digunakan berupa
piezoelektrik element pada bell buzzer sampai dapat menghasilkan tegangan
searah (DC).
2. Perumusan Masalah
Adapun perumusan masalah pada penelitian ini yaitu:
a. Bagaimana pengaplikasian piezoelektrik sebagai wujud teknologi tepat
guna yang dapat bermanfaat bagi masyarakat?
b. Bagaimana proses pembuatan prototipe penghasil energi listrik berbahan
dasar piezoelektrik?
C. Tujuan Penelitian
Tujuan yang ingin dicapai dari penelitian ini adalah untuk membantu
mengatasi solusi kurangnya pasokan energi listrik di beberapa daerah dan untuk
mengoptimalkan penggunaan bahan piezoelektrik. Dalam penelitian ini,
piezoelektrik yang biasanya memanfaatkan listrik untuk dalam penggunaannya
seperti pada penggunaan transduser atau sensor, diubah menjadi piezoelektrik
yang dapat menghasilkan listrik seperti pada electric lighter dan kompor gas yang
dapat menghasilkan listrik untuk keperluan menyalakan api.
D. Manfaat Penelitian
Adapun manfaat yang ingin diperoleh dari penelitian ini dapat dirangkum
menjadi dua, yaitu sebagai berikut:
3
Menambah kajian studi pengembangan bahan dasar piezoelektrik sebagai
salah satu penghasil energi listrik alternatif.
2. Manfaat Praktis
Memberikan informasi tambahan dan sebagai sumbangan pemikiran bagi
peneliti lainnya bahwa piezoelektrik dapat digunakan sebagai salah satu penghasil
energi listrik alternatif yang dapat digunakan di masyarakat.
E. Struktur Organisasi Tugas Akhir
Agar penelitian ini mudah dipahami, penelitian ini terdiri dari lima bab
yang disusun berdasarkan struktur sebagai berikut:
BAB I PENDAHULUAN
Pada bagian ini mengungkap latar belakang masalah, identifikasi dan
perumusan masalah, tujuan penelitian, manfaat penelitian, dan
sistematika penulisan.
BAB II TINJAUAN PUSTAKA
Pada bagian ini dibahas tentang landasan teoritis sebagai tolak ukur
berpikir dalam penelitian ini.
BAB III PERANCANGAN DAN PEMBUATAN ALAT PROTOTIPE
PENGHASIL ENERGI LISTRIK BERBAHAN DASAR
PIEZOELEKTRIK
Pada bagian ini dibahas mengenai perancangan dan pembuatan
prototipe penghasil energi listrik berbahan dasar piezoelektrik
BAB IV HASIL PENELITIAN DAN PEMBAHASAN
Pada bagian ini menyajikan hasil penelitian dan pembahasan hasil
penelitian.
BAB V SIMPULAN DAN SARAN
Pada bagian ini, penulis mencoba memberikan kesimpulan dan saran
sebagai rekomendasi mengenai hal yang lebih baik dilalukan serta
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
BAB III
PERANCANGAN DAN PEMBUATAN ALAT PROTOTIPE PENGHASIL
ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
A. Metodologi Penelitian
Metode penelitian yang digunakan dalam pembuatan prototipe ini adalah
metode Eksperimen. Dengan metode ini penulis terus mengembangkan berbagai
riset yang telah dilakukan baik itu ketercapaian hasil maupun yang belum
berhasil. Sehingga dari pengembangan-pengembangan yang telah dilakukan
dihasilkan sebuah produk berdasarkan tujuan yang ingin dicapai dan tentunya
masih bisa dikembangkan untuk penyempurnaan selanjutnya.
Adapun tahapan kegiatan yang telah dilakukan yaitu berdasarkan

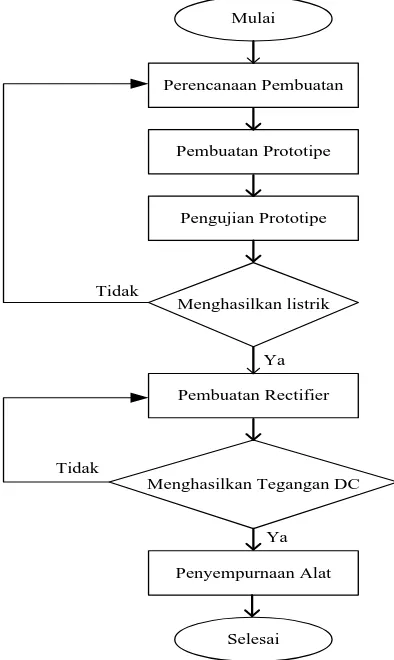

flowchart pada gambar 3.1.
Mulai
Perencanaan Pembuatan
Pembuatan Prototipe
Pengujian Prototipe
Menghasilkan listrik
Pembuatan Rectifier
Penyempurnaan Alat Menghasilkan Tegangan DC
Selesai Ya
Ya Tidak
Tidak
16
B. Perancangan dan Pembuatan Alat
1. Perencanaan Pembuatan Prototipe
Perencanaan pembuatan prototipe meliputi berbagai persiapan yang
dilakukan, seperti perancangan desain, pengumpulan komponen yang diperlukan
dan persiapan alat-alat yang diperlukan. Menurut jurnal Storage Capacitor
Properties and Their Effecton Energy Harvester Performance oleh Ravodan
Faltus, dkk, piezoelektrik menghasilkan output tegangan AC, sehingga
dibutuhkan suatu rectifier untuk dapat menyimpan energi listrik yang dihasilkan
dalam baterai.
Gambar 3.2. Rancangan Pembuatan Prototipe
2. Pembuatan Prototipe
Pembuatan prototipe ini dimulai dengan pembuatan desain untuk pijakan
kaki yang akan memberikan tekanan pada piezoelektrik seperti pada gambar 3.3.
Gambar 3.3. Pembuatan Pijakan Kaki
Setelah pijakan kaki dibuat, kemudian piezoelektrik di rangkai secara
paralel untuk menghasilkan arus yang lebih besar. Dalam prototipe ini, terdapat 21
keping piezoelektrik yang dirangkai secara paralel. Meskipun satu keping
piezoelektrik ini menghasilkan tegangan yang cukup besar yaitu sampai ≈ 5 VAC,
tetapi arus listrik yang dihasilkan masih sangat kecil, berkisar 5 µA, sehingga Energy Source Rectifier Energy
Storage
17
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
ketika rangkaian di paralelkan (sesuai persamaan 2.12) maka arus akan naik 21 kalinya menjadi ≈ 105 µA. Sedangkan tegangannya tetap sama yaitu ≈ 5 VAC.
Gambar 3.4. Pemasangan Piezoelektrik Secara Paralel
Untuk mengetahui bahwa piezolektrik sudah benar-benar terangkai dan
terhubung paralel serta tidak ada masalah, maka dilakukan pengujian hubungan
singkat (short circuit) dengan menggunakan avometer seperti terlihat pada gambar
3.5.
Gambar 3.5. Pengujian Hubungan Singkat (Short Circuit)
18
Dalam tahap ini dilakukan pengujian terhadap prototipe yang dibuat
untuk mengetahui berapa arus dan tegangan keluaran yang dihasilkan. Selain itu
juga dilakukan pengujian terhadap keluaran tegangan yang dihasilkan dengan
menggunakan osciloskop untuk mengetahui jenis tegangan keluarannya, apakah
tegangan AC atau DC.
Gambar 3.6. Pengujian dengan
Osciloskop
Gambar 3.7. Pengujian dengan
Avometer
Dari hasil pengujian ini di dapatkan bahwa piezoelektrik ini menghasilkan tegangan AC dan prototipe menghasilkan tegangan ≈ 5 VAC bahkan dapat lebih dari itu, sedangkan arusnya hanya berkisar ≈ 0,1 mA.
4. Pembuatan Rectifier
Karena piezoelektrik akan dapat menghasilkan listrik dari tekanan yang
berupa hentakan, sehingga untuk keperluan pembebanan yang lebih besar dan
pengembangan lebih lanjut, energi listrik yang dihasilkan haruslah disimpan
terlebih dahulu dalam sebuah baterai. Energi listrik yang disimpan dalam sebuah
baterai berupa DC, sedangkan energi listrik yang dihasilkan oleh piezolektrik
berupa AC, sehingga diperlukan sebuah rectifier untuk mengubah tegangan AC
19
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
Gambar 3.8. Rangkaian Rectifier
Gambar 3.9. Simulasi Full Wave Rectifier
Setelah melakukan simulasi, dibuatlah rangkaian fullwave rectifier
sederhana, terdiri dari 4 buah dioda yang dihubung bridge dan 1 buah kapasitor.
Gambar 3.10. Fullwave Rectifier dan Keluaran Hasil Tegangan
Setelah fullwave rectifier selesai dibuat, dilakukan pengujian terhadap
rangkaian untuk mengetahui besarnya tegangan yang dihasilkan. Dari pengujian
ini didapatkan tegangan DC dengan output sebesar ≈ 6 VDC.
5. Penyempurnaan alat
Pada tahap ini dilakukan penyempurnaan terhadap alat yang dibuat
seperti merapihkan desain prototipe untuk mencegah rusaknya piezoelektrik
ketika terjadi hentakan, memeriksa kembali solderan pada komponen
20
Gambar 3.11. Peryempurnaan Alat

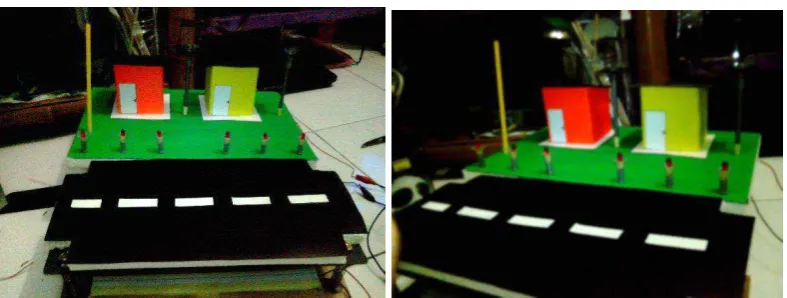

21
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
BAB V
SIMPULAN DAN SARAN
A. Simpulan
Material piezoelektrik ini dapat dijadikan salah satu penghasil energi
listrik alternatif dengan memanfaatkan banyaknya langkah kaki manusia serta
dapat membantu ketersediaan listrik di daerah-daerah yang masih kurang
mendapatkan listrik. Material ini juga menghasilkan tegangan yang cukup besar
untuk setiap keping piezoelektrik. Besarnya tegangan tersebut bergantung pada
besar dan cepatnya hentakan yang diberikan, serta bergantung pada jumlah
material bahan yang terkandung pada piezoelektrik. Sehingga, semakin besar
tekanan dan hentakan yang diberikan, maka akan semakin besar pula energi listrik
yang dihasilkan, dan semakin besar material bahannya, maka semakin besar
energi listrik yang dihasilkan. Selain itu, penelitian ini juga dapat dikembangkan
lebih lanjut lagi, mengingat material piezoelektrik yang digunakan masih
memiliki potensi yang sangat besar untuk diteliti lebih jauh lagi.
B. Saran
Dalam pengembangan selanjutnya, diharapkan selalu memperhatikan
faktor-faktor yang mempengaruhi besarnya energi listrik yang dihasilkan,
terutama untuk jumlah material bahan piezoelektrik. Piezoelektrik dengan ukuran
yang lebih besar dan tebal tentu dapat memperbesar energi listrik yang dihasilkan.
Pemberiaan kecepatan dan gaya yang lebih besar juga memungkinkan untuk
menambah besarnya energi listrik yang dihasilkan, tetapi jangan sampai gaya
yang terlalu besar membuat piezoelektrik menjadi cepat rusak. Dan untuk
pembebanan yang lebih besar, harap diperhatikan juga besarnya arus listrik yang
Dwi Pury Umbarawaty, 2015
PROTOTIPE PENGHASIL ENERGI LISTRIK BERBAHAN DASAR PIEZOELEKTRIK
Universitas Pendidikan Indonesia | repository.upi.edu | perpustakaan.upi.edu
DAFTAR PUSTAKA
Dahiya, R.S. dan M. Valle. 2013. Robotic Tactile Sensing. Springer Science Business Media Dordrecht.
Faltus, Ravodan, Miroslav Jáně, Tomáš Zedníček. Tanpa Tahun. Storage Capacitor Properties and Their Effecton Energy Harvester Performance. Chezh Republic: A Kyocera Group Company.
Ikeda, Takuro. 1996. Fundamentals of Piezoelectricity. New York: Oxford University Press.
Jatiningsih, Asni. 2010. Disco Sambil Menghasilkan Energi Listrik, Mengapa Tidak?. [Online]. Tersedia: http://majalahenergi.com/forum/energi-baru-dan-
terbarukan/bentuk-energi-baru/disko-sambil-menghasilkan-energi-listrik-mengapa-tidak. [20 September 2012].
Multicomp. 2009. Datasheet Piezo Element. [Online]. Tersedia:
http://www.komponenten.es.aau.dk/fileadmin/komponenten/Data_Sheet/Transduc
ere/ABT441.pdf. [5 Agustus 2013].
Mycollco. 2012. Piezoelektrik Buzzer Sebagai Penghasil Listrik. [Online]. Tersedia: http://mycollco.wordpress.com/. [6 Januari 2013].
Phillips, James R. Tanpa Tahun. Piezoelectric Technology Primer. New Mexico: CTS Wireless Components.
Ramadass, Yogesh K dan Anantha P. Chandrakasan. 2010. An Efficient Piezoelectric Energy Harvesting Interface Circuit Using a Bias-Flip Rectifier and Shared Inductor. IEEE Journal Of Solid-State Circuits Vol. 45. hlm 189-204
Surya, Yanda Satriahadi. 2011. Karpet SIP Berbahan Silikon Implan Sebagai Sumber Energi Listrik Aternatif Melalui Proses Piezoelektric. [Online]. Tersedia:
http://dream-love-and-dedicate.blogspot.com/2011/05/karpet-sip-berbahan-silikon-implan.html. [8 Oktober 2012].
Tingley, Ryan. Tanpa Tahun. Piezoelectric Energy Harvester. [Online]. Tersedia:
http://www.instructables.com/id/Piezoelectric-Energy-Harvester/?ALLSTEPS. [2
Juli 2013].
Yelfianhar, Ichwan. (2011). Piezoelektrik. [Online]. Tersedia:
http://iwan78.files.wordpress.com/2010/11/8_piezoelektrik.pdf. [15 Oktober
