TEKNOLOGI
PERANGKAT KERAS
KOMPUTER
N. Tri Suswanto Saptadi
Informatics Engineering Faculty of Information Technology
Pendahuluan
(1 dari 2)• Perangkat Keras (H/W) sebagai sub sistem dari sistem komputer juga mempunyai komponen alat berupa:
omasukan (input devices),
opemroses (processing devices), okeluaran (output devices)
osimpanan luar (storage)
2 nts/pti/tiuajm
Pendahuluan
(2 dari 2)• Semua perangkat input dan output di koneksikan lewat satu interfaceatau port
(pintu masuk/keluar)
• COM (Communications) = mouse, modem, LPT (line printer), USB (universal serial bus), firewire (optional new)
• Agar H/W dapat bekerja diperlukan driver
sebagai jembatan pengenal antara h/w dan OS
3/10/2012 nts/pti/tiuajm 5
3/10/2012 nts/pti/tiuajm 6
Input Devices
• Alat masukan adalah alat yang digunakan untuk menerima masukan yang dapat berupa masukan data maupun program.
• Beberapa alat masukan mempunyai fungsi ganda, yaitu sebagai alat masukan dan sekaligus sebagai alat keluaran (output) untuk menampilkan hasil.
• Digolongkan ke dalam bagian yaitu: Keyboard,
pointing devices, scanner, censor, dan voice recognizer, web cam, DV, dll
3/10/2012 nts/pti/tiuajm 7
Perangkat Input
3/10/2012 nts/pti/tiuajm 9
Keyboard
• Alat input yang paling umum digunakan, input dimasukkan ke alat proses dengan cara
mengetikan lewat penekanan
tombol yang ada
di keyboard.
3/10/2012 nts/pti/tiuajm 10
Jenis american standard,
Pointing Devices
• Untuk pembuatan grafik, memilih icon dilayar, seperti shooting pada games, dll sehingga membuat penggunaan keyboard
tidak praktis.
• Alat pointing device akan lebih mudah digunakan.
• Mouse, touch screen, light pen, stylus,
digitizer graphic tablet.
Mouse
• Mouse; pointing
deviceyang
digunakan untuk mengarahkan posisi
cursordilayar,
mousemengikuti
gerakan tangan manusia.
• New technology;
track balls, wireless
mouse, touch pad.
3/10/2012 nts/pti/tiuajm 13
mouse buttons
• Touch screen(layar sentuh); layar monitor yang akan mengaktifkan program bila layarnya disentuh dengan tangan, (menggantikan mouse/
keyboard)
• Light pen; menyentuh layar monitor dengan pena khusus menggunakan light sensitive
(photo electric)
• New technology: stylus pada PDA, Laptop
• Digital graphic tablet: membuat grafik dengan menghubungkan dua titik atau mengambar
langsung pada pad khusus dengan pen khusus dan hasilnya akan ditampilkan pada layar
• New technology: Pad mengambar
3/10/2012 nts/pti/tiuajm 15
Video Input
DC video camera - cDV
camera berguna untuk mengambil (capture) video dan gambar untuk
membuat panggilan telepon video di Internet.
Kamera DSLR Nikon D3100
• Kamera DSLR Nikon D3100.
• Diluncurkan 18 September 2010.
• Lensa zoom 18-55mm.
3/10/2012 nts/pti/tiuajm 17
Nikon D3100 akan dilengkapi dengan sensor CMOS
daripada dengan CCD, Fitur continuous autofocus
pada tampilan live view, kemampuan merekam video 1080p, sistem 11 titik auto fokus yang diadopsi dari Nikon D90
Scanner
• Memasukan input (image, benda) dengan cara meraba secara elektronik.
• Cara kerjanya melakukan proses pengenalan objek yang diinputkan dengan sinar yang dipantulkan.
• Ada dua macam:
magnetic Ink Character Recognition
(MICR) reader dan Optical data reader.
• Alat pembaca pengenal karakter tinta magnetik (MICR)
• Digunakan dibank-bank amerika untuk transaksi cek.
• Bank memproses cek yang ditulis dengan tinta magnetik pada bagian bawah dari cek.
3/10/2012 nts/pti/tiuajm 19
Nomor cek yang dikeluarkan kemudian dituliskan pada tempat lain, alat MICR ini akan meraba dan membaca nilai-nilai tersebut.
• Optical Character Recognition (OCR) reader, bar code reader, dan Optical Mark
Recognition (OMR) reader.
• Bar code wand
(berbentuk batang pena) dan bar code windows (jendela kaca)
3/10/2012 nts/pti/tiuajm 21
• OCR tag reader, dipergunakan di swalayan untuk membaca label data barang yang dicetak dalam bentuk font karakter OCR. Ex :
Bar code reader.
• Fontyang ada di barang biasanya mempunyai 10 digit, 5 digit identik pabrik dan 5 digit kode barang
• Optical MARK Recognizion(OMR) ; biasanya digunakan untuk penilaian test masuk
scoring, yang membaca kertas yang telah diisi dengan pensil 2B.
3/10/2012 nts/pti/tiuajm 23
• Scanner menggunakan teknologi CCD (charge couple device).
• Pemindahan objek, gambar atau tulisan dilakukan dengan cahaya yang dipantulkan, cahaya yang dipantulkan akan masuk ke suatu tempat sesuai dengan warna aslinya.
• Cara kerja sama dengan mesin fotocopy.
• Data yang telah diambil dengan scanneritu, bisa dimasukkan secara langsung ke semua aplikasi komputer yang mengenali teks ASCII.
• Perbedaan tiap scanner dari berbagai merk terletak pada pemakaian teknologi dan resolusinya. Pemakaian teknologi misalnya penggunaan tombol-tombol digital dan teknik pencahayaan.
3/10/2012 nts/pti/tiuajm 25
Skema Scanner
Cara kerja scanner
• Penekanan tombol mousedari komputer
menggerakkan pengendali kecepatan pada mesin
scanner. Mesin yang terletak dalam scanner
tersebut mengendalikan proses pengiriman ke unit scanning.
• Kemudian unit scanning menempatkan proses pengiriman ke tempat atau jalur yang sesuai untuk langsung memulai scanning.
• Pengaturan ini dilakukan dengan interface driver scanner(twinces).
3/10/2012 nts/pti/tiuajm 27
• Nyala lampu yang terlihat pada Scanner
menandakan bahwa kegiatan scanning
sudah mulai dilakukan.
• Setelah nyala lampu sudah tidak ada, berarti proses scan sudah selesai dan hasilnya dapat dilihat pada layar monitor.
• Apabila hasil atau tampilan teks / gambar ingin dirubah, kita dapat merubahnya dengan menggunakan software-software
aplikasi yang ada.
Censor
• Censor merupakan alat yang mampu secara langsung menangkap data kejadian fisik, data analog diubah ke analog to digital converteryang akan diproses.
• Censor panas, cahaya, suara, dll
3/10/2012 nts/pti/tiuajm 29
New technology:
password dengan retina mata, cap jempol, dan suara.
Voice Recognizer
• Voice recognizeratau spech recognizermembuat komputer mengerti perintah suara manusia.
• Microphonemenangkap suara input, lalu software
membandingkan dengan data yang ada di sistemnya.
• New technology: kita tidak lagi memasukkan perintah lewat mouse atau keyboard, pemangilan dial di HP dengan suara.
3/10/2012 nts/pti/tiuajm 30
Output Devices
• Output yang dihasilkan dari pengolahan dapat digolongkan ke dalam 3 macam bentuk (huruf, kata, angka, grafik, Gambar, suara)
• Dibutuhkan alat khusus, alat keluaran dapat berbentuk hard copy dan soft copy.
3/10/2012 nts/pti/tiuajm 31
Hard Copy Devices
• Alat keluaran yang digunakan untuk
mencetak tulisan serta
imagepada media kertas atau sejenisnya
• Printer = alat pencetak dengan media kertas
• Type printer= dot matrix, laser jet, ink jet, plotter
3/10/2012 nts/pti/tiuajm 33
• Dot matrix printer: printer yang menggunakan susunan pinyang akan menekan ribbonkeatas kertas.
• Ink Jet Printerbekerja dengan menyemprotkan tinta ke kertas sesuai dengan kadarnya
• Laser Printer: gabungan teknologi laserdengan
fotocopy, output digitaldari komputer akan diubah menjadi pulsa sinar laser. Bayangan yang ditangkap di drumakan dikirim ke kertas dengan proses seperti mesin fotocopy.
3/10/2012 nts/pti/tiuajm 35
• New technology: printer multi fungsi sebagai printer dan scanner,
devicemultifungsi
sebagai printer, scanner,

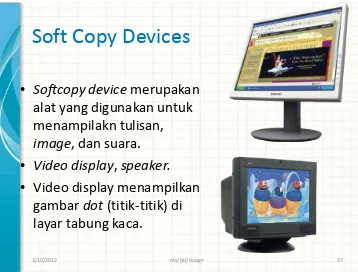

Soft Copy Devices
• Softcopy devicemerupakan
alat yang digunakan untuk menampilakn tulisan,
image, dan suara.
• Video display, speaker.
• Video display menampilkan gambar dot(titik-titik) di layar tabung kaca.
3/10/2012 nts/pti/tiuajm 37
Video display
• Input monitor didapatkan dari VGA Card, yang merubah sinyal-sinyal yang dapat dikenali oleh monitor.
• Pada monitor sinar elektron ditembakkan ke suatu titik ke tabung layar. Didalam tabung proses akurasi warna di tampilkan.
3/10/2012 nts/pti/tiuajm 38
• Layar analog yang menghasilkan gambar dengan cara.
• Menggunakan teknologi CRT
(Catodhe ray tube).
• New technology:
monitor flat dengan teknologi LCD (liquid crystal display), menggunakan gas (plasma display).
• Layar monitor terbuat dari carbon plastik dan semakin kecil.
3/10/2012 nts/pti/tiuajm 39
Plasma
• Teknologi
monitor plasma gas.
• Layar berukuran besar dan
Speaker (Sound Card)
• Speaker digunakan untuk menampilkan suarasuara.
• Inputnya didapatkan dari
device sound cardyang merubah sinyal digital menjadi sinyal yang dapat didengar oleh manusia.
• Komputer multimedia.
