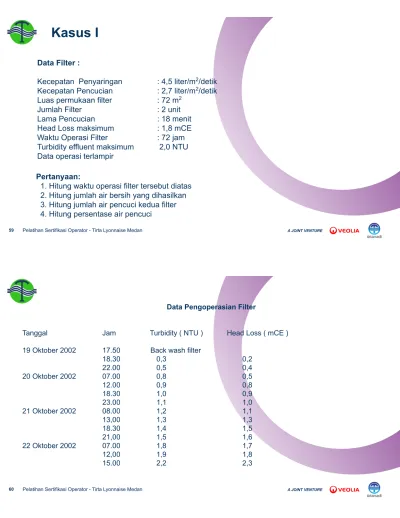

Kasus I

Data Filter :

Kecepatan Penyaringan : 4,5 liter/m²/detik Kecepatan Pencucian : 2,7 liter/m²/detik Luas permukaan filter : 72 m²

Jumlah Filter : 2 unit

Lama Pencucian : 18 menit

Head Loss maksimum : 1,8 mCE

Waktu Operasi Filter : 72 jam Turbidity effluent maksimum 2,0 NTU Data operasi terlampir

Pertanyaan:

1. Hitung waktu operasi filter tersebut diatas 2. Hitung jumlah air bersih yang dihasilkan 3. Hitung jumlah air pencuci kedua filter 4. Hitung persentase air pencuci

60 Pelatihan Sertifikasi Operator - Tirta Lyonnaise Medan A JOINT VENTURE

Data Pengoperasian Filter

Tanggal Jam Turbidity ( NTU ) Head Loss ( mCE ) 19 Oktober 2002 17.50 Back wash filter

18.30 0,3 0,2

22.00 0,5 0,4 20 Oktober 2002 07.00 0,8 0,5

12.00 0,9 0,8 18.30 1,0 0,9 23.00 1,1 1,0 21 Oktober 2002 08.00 1,2 1,1 13,00 1,3 1,3 18.30 1,4 1,5 21,00 1,5 1,6 22 Oktober 2002 07.00 1,8 1,7 12,00 1,9 1,8 15.00 2,2 2,3

62 Pelatihan Sertifikasi Operator - Tirta Lyonnaise Medan A JOINT VENTURE

Kasus II

Data Filter :

Kecepatan Penyaringan : 2,8 liter/m²/detik Kecepatan Pencucian : 3,9 liter/m²/detik Filter berbentuk silinder : diameter 4 m

Jumlah Filter : 1 unit

Lama Pencucian : 15 menit Head Loss maksimum : 1,8 mCE Waktu Operasi Filter : 48 jam Turbidity efluent maksimum : 2,0 NTU Data operasi filter terlampir.

Pertanyaan:

1. Hitung waktu operasi filter tersebut diatas 2. Hitung jumlah air bersih yang dihasilkan 3. Hitung jumlah air pencuci filter tersebut 4. Hitung persentase air pencuci

63 Pelatihan Sertifikasi Operator - Tirta Lyonnaise Medan A JOINT VENTURE

Data Pengoperasian :

Tanggal Jam Turbidity Head Loss

(NTU) ( mCE )

07 Maret 2002 20.30 Back wash filter

21.00 0,2 0,3

08 Maret 2002 07.00 0,3 0,4

17.00 0,5 0,6

21.00 0,6 0,7

09 Maret 2002 08.00 1,0 1,0

13,00 1,4 1,5

16.00 1,7 1,6

19,00 2,0 1,7

23.00 2,1 1,8
