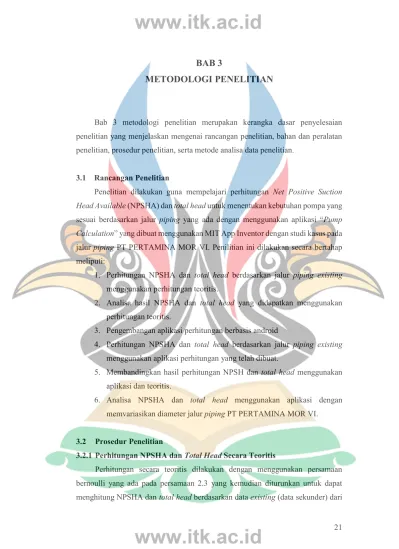

BAB 3
METODOLOGI PENELITIAN
Bab 3 metodologi penelitian merupakan kerangka dasar penyelesaian penelitian yang menjelaskan mengenai rancangan penelitian, bahan dan peralatan penelitian, prosedur penelitian, serta metode analisa data penelitian.
3.1 Rancangan Penelitian
Penelitian dilakukan guna mempelajari perhitungan Net Positive Suction Head Available (NPSHA) dan total head untuk menentukan kebutuhan pompa yang
sesuai berdasarkan jalur piping Pump
Calculation p Inventor dengan studi kasus pada
jalur piping PT PERTAMINA MOR VI. Penilitian ini dilakukan secara bertahap meliputi:
1. Perhitungan NPSHA dan total head berdasarkan jalur piping existing menggunakan perhitungan teoritis.
2. Analisa hasil NPSHA dan total head yang didapatkan menggunakan perhitungan teoritis.
3. Pengembangan aplikasi perhitungan berbasis android
4. Perhitungan NPSHA dan total head berdasarkan jalur piping existing menggunakan aplikasi perhitungan yang telah dibuat.
5. Membandingkan hasil perhitungan NPSH dan total head menggunakan aplikasi dan teoritis.
6. Analisa NPSHA dan total head menggunakan aplikasi dengan memvariasikan diameter jalur piping PT PERTAMINA MOR VI.
3.2 Prosedur Penelitian
3.2.1 Perhitungan NPSHA dan Total Head Secara Teoritis
Perhitungan secara teoritis dilakukan dengan menggunakan persamaan bernoulli yang ada pada persamaan 2.3 yang kemudian diturunkan untuk dapat menghitung NPSHA dan total head berdasarkan data existing (data sekunder) dari
22
PT PERTAMINA MOR VI. Hasil perhitungan ini kemudian dianalisis untuk menentukan apakah jalur piping yang ada dapat terjadi kavitasi atau perlu adanya perubahan diameter pipa.
3.2.2 Pump Calculation
Dalam pembuatan aplikasi persamaan yang dimasukkan dalam pemrograman adalah yang digunakan pada perhitungan teoritis. Pembuatan aplikasi menggunakan platform MIT App Inventor. Desain dan pengaturan tata letak untuk tampilan Pump Calculation App Inventor designer. Persamaan yang telah disederhanakan kemudian di program menggunakan App Inventor block editor. Kemudian hasil pemrograman ditampilkan menggunakan App Inventor emulator.
3.2.3 Membandingkan Pump Calculation
Perhitungan Teoritis
Pump Calculation kan dengan hasil perhitungan secara teoritis untuk memvalidasi hasil dari aplikasi yang telah dibuat dengan melihat seberapa besar perbedaan atau selisih yang ada pada hasil perhitungan aplikasi yang telah dibuat dengan perhitungan secara teoritis.
23 3.3 Diagram Alir Penelitian
Diagram alir penelitian ditunjukkan seperti pada Gambar 3.1 berikut.
Gambar 3. 1 Diagram alir penelitian
24
3.4 Metode Analisis Penelitian
Metode analisis yang digunakan untuk mengetahui suatu jalur piping baik, adalah dengan melihat hasil perhitungan Net Positive Suction Head Available (NPSHA) dan total head. Nilai NPSHA dari jalur piping kemudian dibandingkan dengan nilai Net Positive Suction Head Required (NPSHR) yang dimiliki dari pompa, dimana nilai NPSHR harus lebih besar dari NPSHA. Untuk nilai total head dari jalur piping harus lebih kecil dibanding kemampuan (head) dari pompa sehingga pompa mampu untuk mengirimkan fluida.
3.4.1 Variabel Dependent
Variabel dependent merupakan variabel yang dipengaruhi oleh variabel independent. Variabel dependent yang digunakan pada penelitian adalah
1. NPSHA 2. Total head
3.4.2 Variabel Independent
Variabel independent merupakan variabel yang divariasikan untuk diketahui pengaruhnya terhadap variabel dependent. Variabel independent yang digunakan pada penelitian adalah
1. Diameter pipa yang diteliti yaitu 4 in, 6 in, dan 8 in.
2. Fitting sudden contraction dan sudden enlargement
3.4.3 Variabel Control
Variabel control adalah variabel yang ditetapkan nilainya. Variabel control yang digunakan pada penelitian adalah
1. Temperatur pertalite 40o C 2. Debit
3. Tekanan 4. Material pipa
25 3.5 Prosedur Pembuatan Aplikasi
Prosedur pembuatan aplikasi ditunjukkan seperti diagram alir pada Gambar 3.2.
Gambar 3. 2 Diagram alir Pump Calculation
