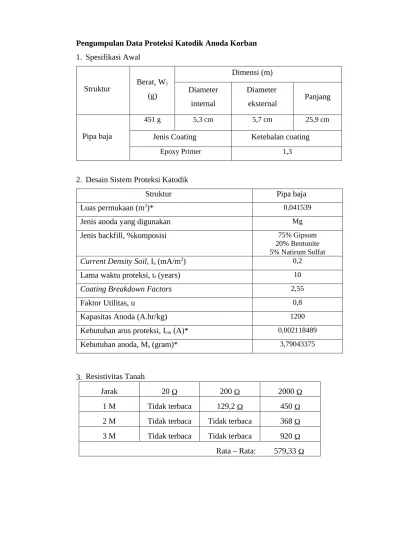

Pengumpulan Data Proteksi Katodik Anoda Korban 1. Spesifikasi Awal

Struktur Berat, W1

(g)

Dimensi (m) Diameter

internal

Diameter

eksternal Panjang

Pipa baja

451 g 5,3 cm 5,7 cm 25,9 cm

Jenis Coating Ketebalan coating

Epoxy Primer 1,3

2. Desain Sistem Proteksi Katodik

Struktur Pipa baja

Luas permukaan (m²)* ^0,041539

Jenis anoda yang digunakan ^Mg

Jenis backfill, %komposisi ^{75% Gipsum}

20% Bentonite 5% Natirum Sulfat

Current Density Soil, Ia (mA/m²) ^0,2

Lama waktu proteksi, tf (years) ¹⁰

Coating Breakdown Factors ^2,55

Faktor Utilitas, u ^0,8

Kapasitas Anoda (A.hr/kg) ¹²⁰⁰

Kebutuhan arus proteksi, Icm (A)* 0,002118489

Kebutuhan anoda, Ma (gram)* ^3,79043375

3. Resistivitas Tanah

Jarak 20 Ω 200 Ω 2000 Ω

1 M Tidak terbaca 129,2 Ω 450 Ω

2 M Tidak terbaca Tidak terbaca 368 Ω 3 M Tidak terbaca Tidak terbaca 920 Ω Rata – Rata: 579,33 Ω

ATotal = AEkternal + AInternal + (2 x Acincin)

Data Pendukung

ACincin

l

di de

Pengumpulan Data Proteksi Katodik Arus Tanding 1. Parameter Desain ICCP

No Parameter Simbol Nilai Unit

1

Luas permukaan struktur Offshore Platform

A ^0,16986 m²

2 Kebutuhan Arus

Proteksi Ip 0,00031842875 mA

3 Current density sea

water CD _0,2 mA/m²

4 Desain Umur pakai Tf 7,5 Year(s)

5 Jenis Anoda -

Gravit (Karbon) - 6 Jenis Coating - Epoxy dengan dilapisi cat besi

berwarna merah 7 Coating Breakdown

Factor Fc 0,009375 -
