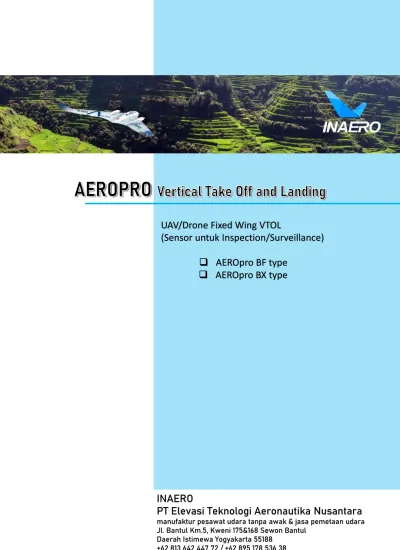

AEROPRO Vertical Take Off and Landing
INAERO
PT Elevasi Teknologi Aeronautika Nusantara
manufaktur pesawat udara tanpa awak & jasa pemetaan udara Jl. Bantul Km.5, Kweni 175&168 Sewon Bantul
Daerah Istimewa Yogyakarta 55188 +62 813 642 447 72 / +62 895 178 536 38 [email protected] / [email protected] www.inaero.id
UAV/Drone Fixed Wing VTOL
(Sensor untuk Inspection/Surveillance)
❑ AEROpro BF type
❑ AEROpro BX type
Hardware
U.A.V type : Frame Material : Frame Construction : Motors : Wings Span : Weight : Valid Payload : Radio Link Range : Controller Frequency : Battery type : Battery Capacity : Sensor :
VTOL Fixed Wing
Composite Fiberglass with foamcore Detachable wings
5 low noise brushless electric 2,43m
11.5 kg 600 g Up to 15 km
433 Mhz,915Mhz,2.4Ghz 6s Li-ion
12s 22000 mAh
Kamera SIYI A8 mini Zoom gimbal, FPV scenes.
Starlight night vision,
Flight Planning Software : Mission Planner
Image processing : Pix4D mapper Pro (optional) Agisoft photoscan (optional) Control System :
Automatic 3D Flight Planning : Cruise Speed : Wind Resistant : Flight Time : Ground Control Points : Launch/ Automatic landing:
Area coverage :
Autopilot and Remote Control yes
50 –72 Kmh up to 60 Kmh max 90 minute
manual/automatic patterns vertical
Up to 600 Ha/flight (150 meter Altitude AGL)
Software Operation
Spesifikasi Teknik
AEROPRO BF type
Drone/UAV dengan type VTOL-fixed wing. Mempunyai kemampuan terbang selama 1 jam, sehingga dapat memetakan /survey/ inspeksi area seluas 600
hektar/ terbang, apabila diterbangkan di ketinggian terbang 150 AGL.
Jarak tempuh maximal 15 km/ terbang.
FPV Camera Night Vision
AEROpro BX type
Hardware
U.A.V type : Frame Material : Frame Construction : Motors : Wings Span : Weight : Valid Payload :
Radio Link Range : Controller Frequency : Battery type : Battery Capacity : Sensor :
VTOL Fixed Wing Composite Fiberglass with Carbon reinforcement Detachable wings
5 low noise brushless electric 2,590 m
15 kg 1000 g
Up to 20 km
433 Mhz, 915Mhz, 2.4Ghz 12s Li-ion
32000 mAh
Kamera SIYI A8 mini Zoom gimbal, FPV scenes.
Starlight night vision,
Drone/UAV dengan type VTOL-fixed wing. Dengan kemampuan terbang selama 1,5 jam, sehingga dapat memetakan/survey/ inspeksi area seluas 1000
hektar/terbang, apabila diterbangkan di ketinggian terbang 150 AGL.
Jarak tempuh maximal 20 km/terbang.
Flight Planning Software:Mission Planner Image processing : Pix4D mapper Pro (optional) Agisoft photoscan (optional) Control System :
Automatic 3D Flight Planning : Cruise Speed : Wind Resistant : Flight Time : Ground Control Points : Launch /Landing:
Area coverage :
Autopilot and Remote Control yes
50 –100 Kmh up to 70 Kmh max 90minute Manual /
Automatic patterns vertical
Up to 1000Ha/flight (150 meter Altitude AGL)
Software Operation FPV Camera Night
Vision
INAERO
Pameran produk
INAERO
Pelatihan meliputi :
1. Pengenalan UAV/Drone Aeropro produksi inaero.id, termasuk komponen–komponennya
2. Mengenal fungsi remote control
3. Mengenalsystem Auto Pilot dengan aplikasi mission planning
4. Mengenal sistem keamanan dasar penerbangan drone di Indonesia
5. Tips perawatan drone/UAV dan sistem penyimpanan baterai drone/UAV.
6. Pengetahuan dasar pilot RC dengan simulator 7. Praktek menerbangkan drone
8. Dasar –dasar fotogrametri
Yang dibutuhkan untuk pelatihan :
1. Masing-masing peserta harus menggunakan laptop.
2. Lapangan terbuka, jauh dari pemukiman penduduk dan tidak di jalur terbang pesawat udara komersial.
3. Aplikasi untuk membuat perencanaan terbang (flight plan) 4. Aplikasi untuk mengolah data drone (mosaik)
Fasilitas Pelatihan :
1. Pelatih privat pilot Drone/UAV (1 pelatih dengan maksimum 2 peserta pilot drone /UAV) 2. UAV/Drone fixed wing untuk pemula dilengkapi dengan system autopilot.
3. UAV/Drone topogrametri jenisfixed wing
4. AplikasiMission planner untuk perencanaan terbang 5. AplikasiAgisoft metashape untuk mengolah data drone
Waktu pelatihan yang dibutuhkan adalah 4 hari (2 hari teori dan 2 hari praktek)
Pelatihan Pilot UAV/Drone dan Cara Pengolahan Data
INAERO
PT Elevasi Teknologi Aeronautika Nusantara
manufaktur pesawat udara tanpa awak & jasa pemetaan udara Jl. Bantul Km.5, Kweni 175&168 Sewon Bantul
Daerah Istimewa Yogyakarta 55188 +62 895 178 536 38
[email protected] www.inaero.id
Ketersediaan purna jual
INAERO menyediakan layanan purna jual antara lain :
❑ Service di workshop INAERO-PT Elevasi Teknologi Aeronautika Nusantara di Yogyakarta
❑ Pelatihan pilot drone
❑ Alat-alat elektronik (sparepart) maupun kebutuhan pendukung lainnya.
Teknologi pendukung di workshop INAERO
❑ 3D Printer
INAERO mendesain master drone/UAV AEROpro dengan computer aided design software rhinoceros yang kemudian di konversi untuk dapat menggerakkan 3D printer. Sehingga menghasilkan desain master drone/UAV yang presisi.
❑ Vacuum Forming
Untuk pembuatan bagian drone yang menggunakan material plastic, seperti kanopi dan packing protector.
❑ Vacum Resin Infussion
Merupakan teknologi pembuatan bagian komposit. Untuk membuat hasil komposit menjadi lebih ringan.
❑ Laser Cutting
Teknologi yang mendukung perencanaan desain dan pemotongan struktur/former menjadi sangat rapi dan presisi.
❑ CNC Foam Cutter
Mesin yang telah di komputerisasi di produksi INAERO secara mandiri untuk mendukung proses pembuatan drone/UAV jenis fixed wing.
