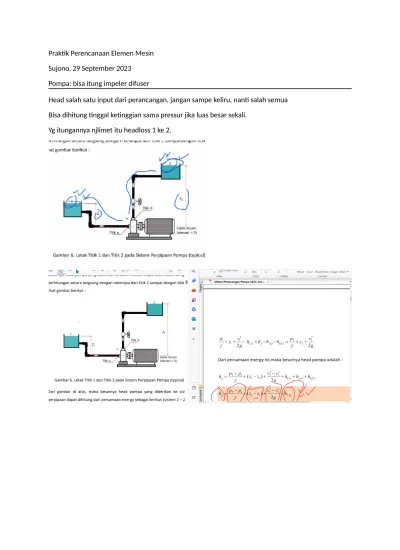

Praktik Perencanaan Elemen Mesin Sujono, 29 September 2023 Pompa: bisa itung impeler difuser
Head salah satu input dari perancangan, jangan sampe keliru, nanti salah semua Bisa dihitung tinggal ketinggian sama pressur jika luas besar sekali.
Yg itungannya njlimet itu headloss 1 ke 2.
Misal gk ada tangki, 1 dan 2 di pipa:
1 punya
2 punya
Trus diantara keduanya ada
Caranya sama, yg penting tentukan mana 1 dan mana 2
Misal untukj transmisi minyak jarak jauh, itu cara menentukan ukuran boster pompanya berapa, gitu caranya dari hitung head los
Renol, friction faktor, mayor loses, minor loses.
G=9,81 m/s
Kapasitas:
Kapasitas aktual, kapasitas lewat impeler
Gambar dari torisima.
Nanti harus bisa menentukan dimensi impeler (merah) Hijau casing, kuning bantalan
Fluida masuk q berapa, masuk ke impe;ler, diimpeler ada celah, ada sebagian kecil ikut berputartbalik ke suction.
Waktu merancang ada Q yg dihitungkan untuk sirkulasi. Kapasitas aktual dan teoritical untuk rancang impeler.
Qi=internal=teori Qr=riil.
Kecepatan sel=kec sudut x jari2
!opt=
Daya ini harus ngitung sendiri.
Head masuk ke pompa, ada beda tekanan = beda jenis x 1 ketemu daya.
Daya untuk memper kirakan berapa lubang pelumasan porosnya, diameter shaft, itu dari daya yg dihandle poros.
Daya poros bisa dihitung dari depan atau dari belakang.
Psh=shaft.
Klo pake kopling ada transmisis.
Klo daya motor listrik, ada efisiensi motor listrik.
Intinya:
Ada daya hidrolis untuk naikkan tekanan, trus ada rugi2 daya internal di impeler poros. Masuk ke bantalan ada rugi2 lagi.
Semakin mendekati sumber energi makin besar.
= daya hidrolos
Kanan ke kiri dayanya mengecil, kiri ke kanan dayanya membesar.
Yg terbesar itu daya poros.
Daya internal itu di impeler Pm=daya listrik,
Pem=daya poros motor Ada kopling rugi Psh=daya poros Pe=daya efektif.
Efesiensi transmisi, mekanik, hidrolis, volumetrik Pm: volt ampere (kw listrik)
Qr=qrealnya berapa, head nya berapa, fluidanya apa ada berat jenis. Berat jenis x head x q = daya hidrolis.
Daya hidrolis dibagi effisiensi 3 = daya poros.
Q inter=q theoritis
Qr=kebutuhhan, efisiensi volumetris ada data, q theoritis untuk menentukan ukuran impeler, berapa tinggi sudu impeler, berapa lobang impeler di bagian poros.
Eff overall pompa effop Daya efektif=daya hidrolis.
Prinsip pompa:
Nyedot cairan dibuang ssecara ditekan.
Fluida masuk: ada head, kapasitas, berat jenis
Dari suction ke disc, dihitung ketiganya itu ketemu daya efektif atau daya hidrolis.
Daya hidrolis (effektif)=head (dihitung) x kapasitas (data) x berat jenis (data=fluida apa suhu berapa) Watt = (joule/sekon) = newton meter/sekon
(N/m3) x (m3/s) x m
(berat jenis) x (kapasitas) x (head)
Masuk impeler, fluidanya gesekan, ada sirkulasi itu rugi, di mec seal rugi, bantalan ada 2 rugi juga, sehingga dikiri (poros) harus lebih besar lagi dayanya.
P ujung kanan harus lebih besar dari p kiri
P hidrolis=peffektif, ke kanan akan ada rugi2 dibagi efisiensi.
Psh(p poros) lebih gede dari phidrolis, ini untuk ngitung berapa lobang poros di impeler.
Di brosur pompa itu yg tertulias adalah kapasitas riil.
Effisiensi volumetris = tidak semua fluida keluar, ada yg balik turun, karena ada tekanan rendah di cela2 impeler itu, sehingga sebagian kecil fluida masuk ke tekanan rendah itu. Muter2 di sekitar impeler.
Ns= putaran spesific, ini untuk cari efisiensi vlumetris.
Eff internal = gabungan eff volumetris dan hidrolis
Eff mekanik itu hilang di mec seal dan di bantalan bearing dan labirynth ring
Mec seal masih baru dan lama beda hitungan, lama2 performa akan turun.
Rugi mekanikal:
Pendekatan hitung daya poros untuk pompa
Setelah tau, bisa ketemu kategorinya
Gpm=kapasitas florate, galon per menit
1kgf.m/s=75hp
P=yQh/75 satuannya hp (horse power)
Untuk dapet effisiensi overall pompa, bisa pilih nsf atau nsq.
Kalau nsq diwabah 10 gimana,
Jika dibawah ns1, maka turunkan h dengan dibagi I, karena n dan q sudah kebutuhan
