PENDAHULUAN
Latar Belakang
Dalam hal ini jalan merupakan bagian yang penting, karena aktivitas manusia sangat bergantung pada kelancaran lalu lintas. Adanya kendala seperti sungai, danau atau jalan lalu lintas yang biasa membuat penyelesaiannya harus dipikirkan dengan matang, yaitu dengan membangun penghubung dari ujung tapak yang satu ke ujung yang lain. Jembatan juga merupakan bagian dari prasarana transportasi darat yang sangat penting dalam kelancaran perjalanan (arus lalu lintas).
Jembatan Lubuk Napa merupakan jembatan yang menghubungkan tiga kecamatan yaitu Kecamatan Padang Sago, VII Koto dan Patamuan. Di kecamatan ini terdapat desa di sekitar Jembatan Lubuk Napa yaitu Desa Lubuk Punggai dan Desa Lubuk Napa.
Tujuan Dan Manfaat
Struktur Organisasi Perusahaan
3 Tenaga Ahli adalah pekerja yang mempunyai sertifikat keahlian berdasarkan klasifikasi dan kualifikasi yang ditetapkan sesuai dengan ketentuan peraturan perundang-undangan di bidang jasa konstruksi. Ahli konstruksi K3 adalah tenaga teknis yang mempunyai kompetensi khusus di bidang konstruksi K3 dalam perencanaan, pelaksanaan dan evaluasi SMK3 konstruksi yang dikeluarkan oleh lembaga atau instansi yang berwenang sesuai dengan peraturan perundang-undangan.
Struktur Organisaasi Proyek
Konsultan perencana adalah orang perseorangan atau badan hukum yang dipilih oleh pemilik proyek atau kontraktor pelaksana untuk melaksanakan perencanaan lengkap bangunan untuk proyek yang akan dilaksanakan. Konsultan Pengawas adalah orang atau badan (badan hukum yang bergerak di bidang pengawasan) yang memberikan pengawasan utama dalam pelaksanaan sesuai dengan gambar kerja.
Ruang Lingkup Perusahaan
SEIPILA AGUNG menyelesaikan pekerjaan Proyek Aspal Jalan Lingkung IV Koto Aur Malintang (0,800 Km) subsektor SI003 di Pemerintah Daerah Padang Pariaman dengan nomor SPK 003/BP/Jln.Lingk/DAU/DPU-2005 dan nilai pekerjaan Rp mulai 08 Agustus 2005 s/d 05 Desember 2005, serah terima dengan nomor BAST 12/PHO/JL.LINGK-DAU/DPU-2005. SEIPILA AGUNG menyelesaikan pekerjaan Pembangunan Lanjutan Proyek Pasar Gasan Gadang subsektor BG004 di Pemerintah Kabupaten Padang Pariaman dengan nomor SPK 07/SPK/SARKIR/VI-2008 dan nilai pekerjaan Rp mulai tanggal 20 Juni 2008 s/d 20 Oktober 2008, diserahkan dengan no BAST 174/PHO/SARKIR/X-2008. SEIPILA AGUNG menyelesaikan pekerjaan Proyek Pengembangan Lanjutan Pasar Gasan Gadang subsektor BG004 di Pemerintah Kabupaten Padang Pariaman dengan nomor SPK 07/SPK/SARKIR/VI-2010 dan nilai pekerjaan Rp mulai tanggal 20 Juni 2010 sampai dengan 20 Oktober 2010 , diserahkan tanpa BAST 174/PHO/SARKIR/X-2008.
SEIPILA AGUNG telah menyelesaikan pekerjaan proyek pengembangan pasar Ampalu subsektor BG004 di Kementerian Koperasi Perindustrian dan Perdagangan, Energi dan Sumber Daya Mineral dengan nomor SPK 08/SP-KOPERINDAG/V-2013 dan nilai pekerjaan per 27 Mei adalah Rp. 2013 sampai dengan tanggal 23 September 2013, dialihkan tanpa BAST 993/PHO/KPP-ESDM/X-2013. SEIPILA AGUNG menyelesaikan pekerjaan Proyek Peningkatan Jalan Pisang Kaelk Ngalau Penati Sub Bidang SI003 pada Dinas Pekerjaan Umum Kota Sawah Lunto dengan nomor SPK 10/BMP-DPU/SWL-2015 dan nilai pekerjaan Rp mulai tanggal 2 April 2015 s/d September 02 Tahun 2015, diserahkan dengan BAST nomor 41/PHO-BMP/DPU-SWL/2015. SEIPILA AGUNG telah menyelesaikan pekerjaan Proyek Pembangunan SDN 31 Sungai Limau Subsektor BG007 pada Badan Penanggulangan Bencana Daerah Kabupaten Padang Pariaman dengan nomor SPK 115/SP/BPBD/FISIK/2011 dan nilai pekerjaan Rp 01.
SEIPILA AGUNG menyelesaikan pekerjaan proyek pabrik pengolahan jagung subsektor BG003 pada Dinas Sosial, Tenaga Kerja dan Transmigrasi dengan nomor SPK 460.ADD-1/K.003/DSTKT-PS/2015 dan. SEIPILA AGUNG telah menyelesaikan pekerjaan Proyek Renovasi Lapangan Tenis subbidang SI011 di SUPM Negeri Pariaman dengan nomor SPK B.1902/SUPM-PRM/PL.410/VII/2012 dan nilai pekerjaan tersebut.
DATA PROYEK
Proses Pelelangan
Penunjukan langsung merupakan suatu cara seleksi untuk memperoleh penyedia barang/pekerjaan konstruksi/jasa konsultasi/jasa lainnya dalam keadaan tertentu. Proses lelang yang dilakukan oleh Dinas PUPR adalah lelang umum, lelang umum merupakan suatu cara pemilihan penyediaan barang dan jasa yang dilakukan secara terbuka dengan pemberitahuan secara luas dan dapat diikuti oleh dunia usaha.
Data Proyek
- Data Umum Proyek
- Data Teknis Proyek
DESKRIPSI SELAMA KERJA PRAKTEK
Spesifikasi Pekerjaan yang Dilaksanakan Selama KP
Pengecoran ini dilakukan pada saat bekisting sudah terpasang secara kaku, proses pengecoran dilakukan dengan bantuan casting chute. Pembongkaran ini dilakukan agar bekisting yang terpasang pada tempat berlabuh dapat digunakan sebagai bekisting untuk pekerjaan lainnya. Pengecoran ini dilakukan setelah proses pengecoran pada badan abutmen tahap 2 dan sayap tumbukan selesai dilakukan.
Penyetrikaan ini dilakukan dengan tangan, dipasang oleh pekerja dan diikat dengan kawat. Dinding Penahan adalah suatu dinding luar yang mempunyai fungsi untuk menahan tanah agar kondisinya tetap stabil dan tidak dapat longsor atau terlindung dari erosi. Tembok Penahan Beton (rwc) merupakan rencana rehabilitasi Jembatan Lubuk Napa, karena rwc tidak hanya mampu menahan tanah saja, namun juga mampu menahan air banjir yang bisa datang sewaktu-waktu tanpa waktu yang dapat diprediksi.
Tembok Penahan ini berfungsi sebagai tembok penahan tanah di sekitar abutment sekaligus menampung air banjir yang sewaktu-waktu terjadi. Bekisting pada dinding penahan tanah dipasang pada saat pekerjaan baja selesai dan juga setelah dilakukan pengecoran abutmen.
Tujuan dan Manfaat Selama Kerja Praktek
Penimbunan ini dilakukan dengan menggunakan alat ekskavator yang bertujuan untuk memadatkan area dalam RWC yang terletak tepat di area abutment.
Logistik dan Peralatan
Truk pengaduk beton merupakan salah satu alat berat yang digunakan dalam proses pembuatan beton di batch plant. Truk pengaduk beton merupakan truk khusus yang dilengkapi dengan alat pengaduk beton untuk mengaduk campuran beton. Aplikasi ini merupakan peta Google yang menampilkan gambar lokasi jalan dan tingkat lalu lintas kecamatan di seluruh dunia.
Keselamatan dan Kesehatan Kerja (K3)
Fungsi dari sepatu safety ini adalah salah satu alat pelindung diri yang wajib dipakai oleh para pekerja yang mungkin terkena pecahan kaca, besi atau kotoran lainnya yang pastinya akan sangat berbahaya bagi telapak kaki mereka. Salah satu APD tersebut terbuat dari bahan polyester yang dirancang khusus dan dilengkapi dengan reflektor atau monitor cahaya.
Data-data yang diperlukan
Dokumen-dokumen file yang dihasilkan
Kendala-kendala dalam menyelesaikan tugas
Hal-hal yang dianggap perlu
Pembangunan lantai pekerjaan dan penuangan lantai pekerjaan diawasi langsung oleh mandor jembatan dan kontraktor. Sehingga lantai pekerjaan dapat dikerjakan sesuai gambar kerja dan tidak terjadi pengurangan ketebalan lantai pekerjaan. Pemasangan bekisting dilakukan dengan tujuan untuk menjaga bentuk tapak itu sendiri, serta untuk membantu proses pada saat penuangan atau agar beton yang sudah jadi tidak berserakan kemana-mana.
Penuangan dibantu dengan penggunaan alat chute yang berfungsi untuk mengangkut campuran beton dari pengaduk beton ke abutment. Pekerjaan perkuatan pada dinding abutment sangat sulit dilakukan karena pekerjaan perkuatan pada abutmen mempunyai ruang kerja yang sempit. Namun terdapat hal-hal yang tidak sesuai dengan rencana, seperti lenturan tulangan abutmen sesuai rencana/gambar.
Pada pekerjaan abutment ini, pekerjaan perkuatan dinding sayap dilakukan bersamaan dengan pekerjaan perkuatan dinding abutmen. Hal ini dikarenakan pengerjaan tulangan dinding dinding dengan tulangan dinding sayap lebih mudah dibandingkan dengan tulangan individual. Penguatan dinding sayap dilakukan sesuai dengan sketsa kerja, hanya pembengkokan tulangan saja yang tidak sesuai dengan sketsa kerja.
Walaupun perkuatannya tidak terlalu sulit, namun kenyataan di lapangan menunjukkan bahwa pekerjaan perkuatan sudah sesuai dengan gambar yang direncanakan. Perakitan bekisting pada dinding sayap dilakukan sesuai dengan perakitan bekisting pada badan penyangga, karena posisi perakitan berada di ujung. Saluran ini berfungsi untuk menyalurkan campuran beton dari kabin cetakan agar campuran beton langsung turun ke posisi lengan penyangga.
Karena pekerjaan perkuatan kepala penyangga berada di bagian atas, maka di bawah kepala penyangga, seperti pondasi, maka dinding penyangga harus dicor terlebih dahulu. Pekerjaan perkuatan kepala abutmen merupakan pekerjaan yang cukup sulit, karena pada pekerjaan ini jarak antar tulangan terlalu dekat sehingga pekerjaan perkuatan ini memerlukan waktu yang cukup lama. Pemasangan pertama dilakukan pada bagian bawah kepala penyangga, dilanjutkan pada bagian atas dan samping hingga selesai.
TINJAUAN KHUSUS
Pekerjaan Abutment
- Pekerjaan Lantai Kerja

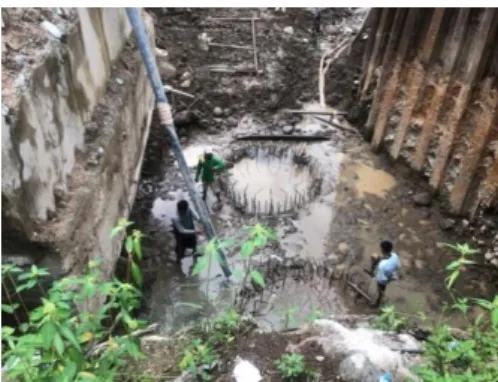

Fungsi abutmen adalah untuk menopang ujung-ujung jembatan yang menyalurkan gaya-gaya akibat beban-beban dari bangunan atas ke pondasi, sebagai penahan tekanan tanah aktif, sebagai tempat penempatan balok-balok jembatan, sebagai dinding penahan tanah, sehingga tanah di belakang tembok penahan tanah tidak mengalami longsor. Tipe fasilitas yang digunakan pada Jembatan Lubuk Napa adalah tipe struktur beton bertulang, dimana tipe pondasi berupa sumur dengan kedalaman 3 m, tapak abutmen dibuat dengan tinggi 0,80 m dan lebar alas 5 m. m dengan panjang pondasi 9 m, perkuatan pondasi memerlukan perkuatan kait miring.
Saat menuang, kita harus memperhatikan fakta bahwa beton harus dipadatkan dengan cara diguncang menggunakan vibrator mekanis. Vibrator dimasukkan ke dalam campuran beton dan vibrator tidak boleh berada pada satu titik lebih dari 30 detik, kemudian vibrator ditarik perlahan dan dimasukkan kembali dengan jarak minimal 45 cm dari titik sebelumnya. Pada saat pengecoran penyangga sayap digunakan beberapa alat seperti : Molen dan Talangan, dan kondisi alat tersebut cukup baik.
Memahami prosedur atau langkah kerja yang akan dilakukan d. Siswa dapat beradaptasi dengan lokasi proyek. https://www.google.com/search?q=officer+k3+construction+is&sxsrf=ALiC zsYdwOMeYwpKZ2HwO1Di798pPBzNjw%3A amp;ei=Jh8 byY4n3Htyd4-. EP8OGQoAM&oq=konsep+fungsi+proyekk3&gs_lcp=Cgdnd3Mtd2l 6EAEYATIECAAQRzIECAAQRzIECAAQRzIECAAQRzIECAAQRzIE CAAQRzIECAAQ). https://www.tekniksipilamatir.eu.org/2017/04/pengertian-dan-tas-pelaksana-project.html). https://www.rumah.com/panduan-properti/bekisting-48176) (https://indocontractor.com/business/cv-seipila-agung). https://www.google.com/search?q=pondasi+sumuran&oq=pondasi+sumuran&aq s=chrome.69i57.2819j0j7&sourceid=chrome&ie=UTF-8).
PENUTUP
Kesimpulan
Kerja praktek yang dilakukan pada Rehabilitasi Jembatan Lubuk Napa memberikan dan menyumbangkan ilmu yang tidak bisa didapatkan di kampus. Pengalaman yang diperoleh dalam kerja praktek merupakan pengalaman yang akan digunakan nantinya.
Saran
Pada saat pekerjaan pengecoran penyangga sayap digunakan beberapa perkakas seperti : Molen dan Talangan dengan kondisi perkakas tersebut cukup baik. https://www.google.com/search?q=officer+k3+construction+is&sxsrf=ALiC zsYdwOMeYwpKZ2HwO1Di798pPBzNjw%3A amp;ei=Jh8 byY4n3Htyd4-.
