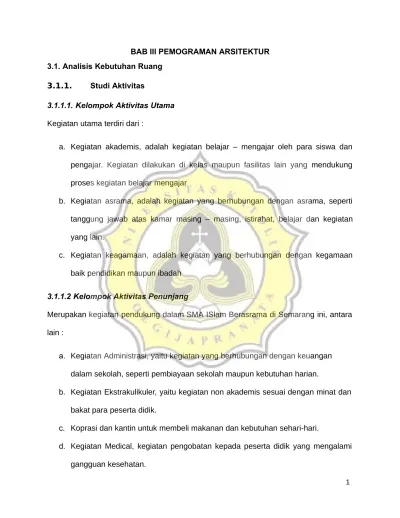

1 BAB III PEMOGRAMAN ARSITEKTUR
3.1. Analisis Kebutuhan Ruang 3.1.1. Studi Aktivitas
3.1.1.1. Kelompok Aktivitas Utama
Kegiatan utama terdiri dari :
a. Kegiatan akademis, adalah kegiatan belajar – mengajar oleh para siswa dan pengajar. Kegiatan dilakukan di kelas maupun fasilitas lain yang mendukung proses kegiatan belajar mengajar
b. Kegiatan asrama, adalah kegiatan yang berhubungan dengan asrama, seperti tanggung jawab atas kamar masing – masing, istirahat, belajar dan kegiatan yang lain.
c. Kegiatan keagamaan, adalah kegiatan yang berhubungan dengan kegamaan baik pendidikan maupun ibadah
3.1.1.2 Kelompok Aktivitas Penunjang
Merupakan kegiatan pendukung dalam SMA ISlam Berasrama di Semarang ini, antara lain :
a. Kegiatan Administrasi, yaitu kegiatan yang berhubungan dengan keuangan dalam sekolah, seperti pembiayaan sekolah maupun kebutuhan harian.
b. Kegiatan Ekstrakulikuler, yaitu kegiatan non akademis sesuai dengan minat dan bakat para peserta didik.
c. Koprasi dan kantin untuk membeli makanan dan kebutuhan sehari-hari.
d. Kegiatan Medical, kegiatan pengobatan kepada peserta didik yang mengalami gangguan kesehatan.
3.1.1.3 Kolompok Aktivitas Servis
Kegiatan ini bertujuan untuk memenuhi kebutuhan tambahan dan servis, antara lain : a. Kegiatan kemanan, dilakukan oleh para petugas security.
b. Kegiatan maintenance, kegiatan perawatan dan kebersihan terhadap lingkungan dn bangunan.
3.1.2. Analisa Pelaku
Analisa pelaku di dapat dari tinjauan projek sejenis dan literatur, yaitu : - Peserta didik putra dan putri
- Guru / tenaga pengajar
- Pengelola sekolah ( kepala sekolah, wakil kepala sekolah ) - Pengelola asrama (kepala asrama dan Pembina asrama)
- Petugas yayasan (direktur utama, wakil direktur, direktur umum, kepala SDM, kepala keungan dan humas)
- Staf (staf tata usaha, staf information center, staf perpustakaan, staf administrasi, staf kemanan, staf laboratorium, staf dapur, staf klinik dan staf perawatan bangunan)
- Tamu (orang tua wali)
3.1.3. Analisa Pendekatan Jumlah Pelaku Siswa
Didapat standar dari ketentuan kelas di beberapa sekolah yang telah di survey dan ideal jumlah peserta didik dalam kelas, yaitu maksimal 30 siswa tiap kelas. Diasumsikan tiap
angkatan memiliki 4 kelas, maka total keseluruhan kelas yang ada adalah 12 kelas dan 360 siswa.
3.1.4. Kegiatan Pelaku Yayasan
Menyelenggarakan dan mengelola seluruh kegiatan yang berada di SMA Berasrama.
Kegiatan Pemimpin Yayasan
NO. PELAKU AKTIVITAS RUANG SIFAT RUANG
1. Direktur Utama
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Direktur Privat
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Ruang makan, mini market, pantry
Publik, servis
Beribadah Masjid Publik
2. Wakil Direktur
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Wakil Direktur
Privat
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Direktur Umum
Privat
3. Direktur Umum
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
4. Kepala SDM Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Kepala SDM
Privat
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
5. Kepala Keuangan
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Kepala Keuangan
Privat
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
6. Humas
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Humas Privat
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Pimpinan Sekolah Tabel 3.1. Kegiatan pimpinan yayasan Sumber : Analisa Pribadi
Bertanggung jawab atas segala pelaksanaan kegiatan belajar mengajar yang ada di SMA Islam Berasrama dan merumuskan, menetapkan dan pengembangan visi misi sekolah.
Kegiatan Pimpinan Sekolah
NO. PELAKU AKTIVITAS RUANG SIFAT RUANG
1. Kepala Sekolah
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Kepala Sekolah
Privat
Upacara Lapangan Publik
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
2. Wakil Kepala Sekolah
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Wakil Kepala Sekolah
Privat
Upacara Lapangan Publik
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Pengeola Asrama
Tabel 3
.2. Kegiatan pimpinan sekolah Sumber : Analisa Pribadi
Bertanggung jawab atas segala kegiatan yang ada di asrama SMA Islam Berasrama dan mengawasi dan menjaga ketertiban.
Kegiatan Pengelola Asrama
NO. PELAKU AKTIVITAS RUANG SIFAT RUANG
1. Kepala Pimpinan Asrama Putra / Putri
Datang, parkir, pulang Area parkir Publik Menerima tamu, membaca,
menulis
Ruang Kepala Asrama
Privat
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Tidur, berganti pakaian, istirahat
Ruang tidur Privat
Konsultasi wali murid Ruang tamu Privat
2. Pembina Asrama
Datang, parkir, pulang Area parkir Publik
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Tidur, berganti pakaian, istirahat
Ruang tidur Privat
Konsultasi wali murid Ruang tamu Privat Tabel 3.3. Kegiatan pengelola asrama
Sumber : Analisa Pribadi
Kegiatan Karyawan Sekolah
NO. PELAKU AKTIVITAS RUANG SIFAT RUANG
1. Guru
Datang, parkir, pulang Area parkir Publik Mengajar, menyiapkan
materi
Ruang Kelas Privat
Upacara Lapangan Publik
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Tidur, berganti pakaian, istirahat
Ruang tidur Privat
Konsultasi wali murid Ruang tamu Privat
2. Staf tata usaha
Datang, parkir, pulang Area parkir Publik Membaca, menulis, input
data
Ruang tata usaha Privat
Upacara Lapangan Publik
Rapat Ruang Rapat Privat
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Datang, parkir, pulang Area parkir Publik Membaca, menulis, input
data, menerima tamu
Information center
Publik
Rapat Ruang Rapat Privat
3. Staf information center BAB/BAK Toilet Servis Istirahat Makan Resto, mini
market, pantry
Publik, servis
Beribadah Masjid Publik
4. Staf Perpustakaan
Datang, parkir, pulang Area parkir Publik Membaca, menulis, input
data, menerima tamu
Information center
Publik
Melayani peminjaman, menata buku
Perpustakaan Publik
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
5. Staf Administrasi
Datang, parkir, pulang Area parkir Publik Membaca, menulis, input
data
Information center
Publik
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Datang, parkir, pulang Area parkir Publik Mengawasi Kegiatan Area sekolah Publik
Mengawasi CCTV Pos jaga Privat
6. Staf Keamanan Memeriksa Tamu / pengunjung
Entrance gate Publik
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
7. Staf Laboratorium
Datang, parkir, pulang Area parkir Publik Membina kegiatan
laboratorium, merapikan alat-alat, membaca, menulis
Laboratorium Publik
Rapat Ruang rapat Privat
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
8. Staf Dapur
Datang, parkir, pulang Area parkir Publik Mengawasi pekerjaan,
menyiapkan makanan, memasak
Dapur Publik
Menyajikan makanan, merapikan meja
Resto Publik
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
9. Staf Klinik
Datang, parkir, pulang Area parkir Publik Konsultasi, memeriksa
pasien, menyiapkan obat
Klinik Publik
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Datang, parkir, pulang Area parkir Publik Membersihkan area
sekolah
Area Sekolah Publik
Perawatan tanaman Taman Publik
10. Staf Perawatan Bangunan
BAB/BAK Toilet Servis
Istirahat Makan Resto, mini market, pantry
Publik, servis
Beribadah Masjid Publik
Tabel 3.4. Kegiatan karyawan sekolah Sumber : Analisa Pribadi
Kegiatan Siswa dan Pengunjung
NO. PELAKU AKTIVITAS RUANG SIFAT RUANG
1. Siswa
Datang / pulang (dijemput) Area parkir Publik Belajar, menulis,
berdiskusi
Ruang Kelas Privat Berdiskusi, belajar,
membaca
Ruang belajar Privat
Membaca, meminjam buku Perpustakaan Publik
Upacara Lapangan Publik
BAB / BAK / mandi Toilet Servis
Istirahat makan, berbelanja Resto, mini
market, pantry Publik, servis
Beribadah Masjid Publik
Tidur, berganti pakaian, istirahat
Ruang tidur asrama
Privat
Menerima Kunjungan orang tua
Ruang tamu / ruang berasrama
Publik
Berolahraga Fitness center Publik
Melakukan kegiatan ekstrakulikuler
Ruang
Ekstrakulikuler
Publik
Melakukan kegiatan organisasi
Ruang organisasi privat
Mengikuti seminar, pertunjukan, kegiatan (mingguan, bulanan, tahunan)
Aula, theather Publik
Melakukan kegiatan penelitian
Laboratorium Privat
2. Pengunjung / wali murid
Datang / pulang (dijemput) Area parkir Publik Melakukan kunjungan Ruang tamu /
ruang bersama
Publik
Konsultasi guru Ruang konsultasi Privat
BAB / BAK Toilet Servis
Mengambil laporan hasil belajar
Ruang kelas Privat
Beribadah Masjid Publik
Administrasi pembayaran Ruang
administrasi Publik Menanyakan Informasi Information
center
Publik
Tabel 3.5. Kegiatan peserta didik dan
pengunjung Sumber : Analisa Pribadi
Asrma Parkir
Enterance
Gatae Bangunan Sekolah
Pedestrian
Office
Menerima Tamu
Datang Parkir Bekerja Istirahat
Rapat
Pulang Bekerja Makan Ibadah
3.1.4.1. Pola Kegiatan
Berikut adalah pola kegiatan yang dilakukan oleh masing-masing kelompok pelaku di SMA Islam berasrama
1. Yayasan
Menerima Tamu
Datang Parkir Bekerja Istirahat
Rapat
Pulang Bekerja Makan Ibadah
Mengajar
Datang Parkir Istirahat
Rapat
Pulang Mengajar Makan Ibadah
2. Pimpinan Sekolah
3. Karyawan Guru
Bekerja
Datang Parkir Istirahat
Rapat
Pulang Bekerja Makan Ibadah
Briefing
Datang Parkir Istirahat
Bekerja
Pulang Bekerja Makan Ibadah
Staf
Staf Servis
4. Siswa
Belajar
Datang Asrma Istirahat
Perpustakaan
Ekstrakulikuler Belajar Makan Ibadah
Kegiatan Keagamaan
Asrama
Konsultasi
Datang Parkir Kunjungan Pulang
Administrasi 5. Pengunjung / wali murid
Jumlah Pimpinan Yayasan
NO PELAKU JUMLAH KETERANGAN
1. Direktur utama 1
Bekerja sama mengelola kegiatan keuangan, administrasi, program dan oprasional
2. Wakil Direktur 1
3. Direktur umum 1 Mengelola sarana prasarana, resto, klinik dan perawatan bangunan
4. Kepala SDM 1 Mengelola bidang kepegawaian, pelatihan dll 5. Kepala keuangan 1 Mengelola seluruh keuangan
6. Humas 1 Mengelola informasi seputar sekolah
TOTAL 6
Tabel 3.6. Jumlah & kegiatan pimpinan yayasan Sumber : Analisa Pribadi
Jumlah Pimpinan Sekolah
NO PELAKU JUMLAH KETERANGAN
1. Kepala Sekolah 1 Bekerja mengelola perkembangan sekolah 2. Wakil kepala sekolah 1 Mengelola kurikulum seperti jadwal
pendidikan dan segala sesuatu yang mencakup pendidikan
TOTAL 2
Tabel 3.7. Jumlah & kegiatan pimpinan sekolah Sumber : Analisa Pribadi
Jumlah Pengelola Asrama
NO PELAKU JUMLAH KETERANGAN
1 Kepala pimpinan asrama
pa/pi 2 Bekerja mengelola perkembangan asrama
2. Pembina asrama 8 Mengontrol perkembangan siswa, konsultasi dengan wali murid. Jumlah Pembina untuk asrama putra dan putri masing-masing berjumlah 16 orang.
3. Petugas kebersihan 20 Menjaga kebersihan asrama dan mengelola laundry. Jumlah petugas untuk setiap asrama putra maupun putri adalah 10 orang
TOTAL 30
Tabel 3.8. Jumlah & kegiatan pengelola asrama Sumber : Analisa Pribadi
Jumlah Karyawan Sekolah
NO PELAKU JUMLAH KETERANGAN
1. Guru 35 Guru bahasa Inggris 3 orang
Guru bahasa Indonesia 3 orang
Guru bahasa Jepang 2 orang
Guru kimia 2 orang
Guru fisika 2 orang
Guru biologi 2 orang
Guru ekonomi 2 orang
Guru geografi 2 orang
Guru sosiologi 2 orang
Guru TIK 2 orang
Guru Seni 2 orang
Guru kewarganegaraan 2 orang
Guru olahraga 3 orang
Guru agama 3 orang
Guru sejarah 2 orang
2. Staf tata usaha 2 Mengelola dokumen – dokumen untuk seluruh data sekolah
3. Staf arsip 2 Mengelola dokumen – dokumen untuk seluruh data sekolah
4. Staf information center 2 Memberikan segala informasi tentang SMA Islam Berasrama kepada tamu
5. Staf perpustakaan 4 Dibagi menjadi beberapa kelompok tugas :
1 orang bertugas sebagai penerima tamu dan input data
2 orang bertugas sebagai penata buku 6. Staf administrasi 2 Mengelola administrasi keuangan sekolah 7. Staf ektrakulikuler 8 Pembina ekstrakulikuler
8. Staf kemanan 7 Untuk setiap sift nya dijaga oleh 2 satpam.
Dipimpin oleh satu kepala keamanan.
9. Staf laboratorium 10 Pembagian staf laboratorium, yaitu : Petugas lab. Kimia sebanyak 2 orang Petugas lab. Biologi sebanyak 2 orang Petugas lab. Fisika sebanyak 2 orang Petugas lab. Bahasa sebanyak 2 orang Petugas lab. 39omputer sebanyak 2 orang 10 Staf resto 10 Staf resto dipimpin oleh seorang kepala resto
yang dibantu oleh : 2 orang chef
1 orang bagian kue dan roti 2 orang staf bagian belanja 1 orang staf koordinasi umum 4 orang staf pembantu umum 11. Staf klinik 4 Staf klinik terdiri dari :
1 orang dokter umum 1 orang dokter gigi 2 orang perawat 12. Staf perawatan
bangunan
20 Staf perawatan bangunan dibagi menjadi : 5 orang staf bagian taman
10 orang staf bagian kebersihan
5 orang staf bagian mekanikal elektrikal
TOTAL 101
Tabel 3.9. Jumlah & kegiatan karyawan sekolah Sumber : Analisa Pribadi
Time Slot dan jadwal mata pelajaran
Mata pelajaran Durasi Jumlah siswa
Bahasa Inggris 90 menit 30
Bahasa Indonesia 90 menit 30
Bahasa Jepang 90 menit 30
Kimia 90 menit 30
Fisika 90 menit 30
Biologi 90 menit 30
Geofrafi 90 menit 30
Ekonomi 90 menit 30
Sosiologi 90 menit 30
TIK 90 menit 30
Seni 90 menit 30
Kewarganegaraan 90 menit 30
Olahraga 90 menit 30
Agama 90 menit 30
Sejarah 90 menit 30
Tabel 3.10. jadwal pelajaran Sumber : Analisa Pribadi
Persyaratan Ruang
No Nama Ruang
Kebutuhan Akustik Cahaya Pengha
waan
Pergera kan
Kelemb apan
Normal Tenang Alami Buatan Alami Buatan Luas Kestabilan Tinggi Normal
1 R. Direktur Utama
• • • • • • •
2 R. Wakil Direktur
• • • • • • •
3. R. Direktur Umum
• • • • • • •
4. R. Kepala SDM
• • • • • • •
5. R. Kepala Keuangan
• • • • • • •
6. R. Humas
• • • • • • •
7. R. Kepala Sekolah
• • • • • • •
8. R. Wakil Kepala Sekolah
• • • • • • •
9. R. Pimpinan Asrama
• • • • • • •
10. R. Pembina Asrama
• • • • • • •
11. R. Tata Usaha
• • • • • • •
12. R. Administrasi
• • • • • • •
13. R. Arsip
• • • • • • •
14. Information Center
• • • • • • •
15. Ruang Kelas
• • • • • • •
16. Laboratorium IPA
• • • • • •
17. Laboratorium Bahasa
• • • • • •
18. Laboratorium Komputer
• • • • • •
19. Ruang Musik
• • • • • • •
20. Ruang Seni
• • • • • •
21. Ruang Tidur
• • • • • •
22. Perpustakaan
• • • • • •
23. R. Tamu
• • • • • •
24. Klinik
• • • • • •
25. Ruang Makan
• • • • • •
26. Fitness Center
• • • • • •
27. Mini Market
• • • • • •
28. Aula
• • • • • • •
29. Ruang Rapat
• • • • • • •
30. Toilet
• • • • •
31. Lapangan Basket
• • • • •
32. Lapangan Tenis
• • • • •
33. Lapangan Futsal
• • • • •
34. Gudang
• • • • •
35. Pantry
• • • • • • •
36. Pos Jaga Satpam
• • • • • •
37. R. Genset
• • • • • • •
38. R. CCTV
• • • • • • •
Tabel 3.11. persyaratan ruang Sumber : Analisa Pribadi
Resto
R. Ka. SDM
R. Ka. Keu R. Humas
Info Center R. Pimpinan Asrama
Dapur
Lobby
Sekolah
Perpustakaan
Laboratorium Pola hubungan ruang
R. Pembina
Asrama Klinik
Main Gate
R. Direktur R. Wk.
Direktur Fitness
center Asrama Pos Satpam Lobby
R. Direktur Umum
R. Tamu
Pola Sirkulasi dan Pencapaian
Pencapaian jelas dan langsung. Pencapaian ke bangunan secara langsung dan tidak tersamar. Hal ini dimaksudkan agar sebagai bangunan pendidikan harus memiliki kejelasan akses, agar tidak membingungkan baik user maupun pengunjung. Walaupun pencapaian dari suatu banugnan ke bangunan yang lain (asrama) membutuhkan suatu proses atau urutan (Ching. Franchis D.K. 2000).
GEDUNG ASRAMA
Pola sirkulasi untuk SMA Berasrama di Semarang dibedakan menjadi 2, yaitu pola sirkulasi ruang outdoor dan pola sirkulasi ruang Indoor. Pada sirkulasi ruang Indoor (sekolah dan asrama) menggunakan pola sirkulasi “Linier” yang mana tiap-tiap ruang / kamar mengikuti alur/ sejajar dengan area sirkulasi. Kemudian pada ruang outdoor memungkinkan menggunakan pola ruang “Radial”. Masjid dan taman / lapangan di depannya akan digunakan sebagai ruang pusat dan pada gedung asrama, sekolah dan Gor adalah sebagai jari-jarinya.
Studi Ruang Khusus
SMA Islam Berasrama di Semarang memiliki beberapa ruang khusus yaitu : 1. Masjid
Masjid adalah rumah tempat ibadah umat muslim. Masjid artinya tempat sujud. Selain tempat ibadah masjid juga merupakan pusat kehidupan komunitas muslim. Kegiatan- kegiatan perayaan besar, musyawarah, kajian agama, ceramah dan mengaji Al Qur’an dan Hadist.
2. Ruang kelas outdoor
MASJID &
lAPANGAN PENUNJANG
GEDUNG SEKOALH
Ruang kelas outdoor merupakan ruang kelas dengan konsep terbuka yang ada di luar bangunan sekolah. Ruang kelas ini digunakan sebagai sarana pembelajaran IPA ataupun pelajaran lain. Ruang kelas outdoor berkonsep seperti amphitheater skala kecil atau berupa gazebo. Kelas ini memberikan suasana baru dalam proses belajar- mengajar, sekaligus sebagai sarana praktek.
3. Aula
Aula merupakan pusat kegiatan siswa. Ruang ini sering digunakan untuk acara-acara sekolah dan sering juga digunakan untuk olahraga indoor, latihan drama, kegiatan sosialisasi dll.
4. Laboratorium Komputer
Laboratorium komputer dipergunakan untuk mata pelajaran TIK (computer).
Laboratorium ini sama seperti laboratorium computer pada umumnya, satu orang mendapat 1 meja dengan 1 set computer lengkap dengan penyekat antara computer satu dengan yang lain.
5. Laboratorium bahasa
Laboratorium bahasa digunakan untuk pelajaran bahasa inggris, bahasa jepang dan bahasa arab. Laboratorium bahasa juga menyediakan 1 meja dengan 1 set komputer lengkap dengan penyekat antara satu dengan yang lain.
5. Asrama
Untuk asrama setiap kamar diisi oleh 8 orang dengan dilengkapi dengan kasur, almari, meja belajar dan loker.
6. Wisma wali murid
Fasilitas yang disediakan oleh SMA Berasrama Semarang untuk tempat penginapan para wali murid yang berasal dari luar kota. Terdiri dari beberapa jenis kamar dan fasilitas menyerupai hotel.
3.1.5. Studi Besaran Ruang
SMA berasrama merupakan kompleks bangunan, sehingga dalam studi kebutuhan ruang akan dibagi per are yang menjadi tiap masa bangunan.
Standar sirkulasi :
10% : untuk flow minimum 20% : untuk flow gerak
30% : untuk flow kenyamanan fisik 40% : untuk flow kenyamanan psikis 50% : untuk flow kegiatan yang spesifik 60% : untuk flow kegiatan servis
70-100% : untuk flow terhadap keterkaitan dengan banyak PENGELOLA
1 Nama Ruang Luas Ruang Kapasitas
Direktur Utama 4x4m= 16m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari,
Komputer, TV, sofa
Sifat Ruang Privat
2 Nama Ruang Luas Ruang Kapasitas
Wakil Direktur 4x3m= 12m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari, Komputer Sifat Ruang Privat
3 Nama Ruang Luas Ruang Kapasitas
Direktur Umum 4x3m= 12m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari, Komputer, TV Sifat Ruang Privat
4 Nama Ruang Luas Ruang Kapasitas
Kepala SDM 4x3m= 12m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari, Komputer Sifat Ruang Privat
5 Nama Ruang Luas Ruang Kapasitas
Kepala Keuangan 4x3m= 12m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari, Komputer Sifat Ruang Privat
6 Nama Ruang Luas Ruang Kapasitas
Ruang Humas 3x3m= 9m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari, Komputer Sifat Ruang
Privat
7 Nama Ruang Luas Ruang Kapasitas
Kepala Sekolah 4x4m= 16m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari,
Komputer, TV Sifat Ruang Privat
8 Nama Ruang Luas Ruang Kapasitas
Wakil Kepala Sekolah 3x3m= 9m² 3 Orang
Layout Fasilitas
Kursi, meja, lemari, Komputer Sifat Ruang Privat
UMUM
9 Nama Ruang Luas Ruang Kapasitas
Ruang Kelas 9x6m= 54m²x12ruang= 648m² 31 Orang
Layout Fasilitas
Meja kursi guru, meja kursi murid, lemari
Sifat Ruang Publik
10 Nama Ruang Luas Ruang Kapasitas
Laboratorium IPA 12x6m= 72m² 33 Orang
Layout Fasilitas
Meja kursi guru lab, meja kursi murid, lemari, meja demonstrasi,
ruang persiapan, ruang guru lab, gudang
Sifat Ruang Publik
11 Nama Ruang Luas Ruang Kapasitas
Laboratorium Multimedia 8,5x5m= 42m² 31 Orang
Layout Fasilitas
Meja kursi guru, meja(dengan skat) kursi murid, komputer Sifat Ruang Publik
12 Nama Ruang Luas Ruang Kapasitas
Laboratorium Komputer 6x7,5m= 45m² 32 Orang
Layout Fasilitas
Meja kursi guru, meja(dengan skat) kursi murid, komputer Sifat Ruang Publik
13 Nama Ruang Luas Ruang Kapasitas
Laboratorium Komputer 6x7,5m= 45m² 32 Orang
Layout Fasilitas
Meja kursi guru, meja(dengan skat) kursi murid, komputer Sifat Ruang Publik
14 Nama Ruang Luas Ruang Kapasitas
Asrama 5,5x7m= 38,5m²x17kamar=654.5m² 8 Orang
Layout Fasilitas
Kasur
uk.160x200cm 4 buah, meja belajar, kursi, lemari baju Sifat Ruang Privat
15 Nama Ruang Luas Ruang Kapasitas
Ruang Kepala Asrama 3x3m= 9m²x2kamar=18m² 2 Orang
Layout Fasilitas
Kasur
uk.160x200cm 1buah, meja, kursi, lemari baju, TV
Sifat Ruang Privat
16 Nama Ruang Luas Ruang Kapasitas
Ruang Pembina Asrama 3x2,5m= 7,5m²x8kamar=60m² 1 Orang
Layout Fasilitas
Kasur
uk.100x200cm 1buah, meja, kursi, lemari baju Sifat Ruang Privat
17 Nama Ruang Luas Ruang Kapasitas
Ruang Tata Usaha 4x5m= 20m² 4 Orang
Layout Fasilitas
Meja penerima tamu, meja kerja, kursi, lemari arsip, komputer Sifat Ruang
Publik
18 Nama Ruang Luas Ruang Kapasitas
Ruang Asrma Guru Bujang 3x2,5m= 7,5m²x10kamar=75m² 1 Orang
Layout Fasilitas
Meja penerima tamu, meja kerja, kursi, lemari arsip, komputer Sifat Ruang Publik
19 Nama Ruang Luas Ruang Kapasitas
Ruang Administrasi 4x5m= 20m² 6 Orang
Layout Fasilitas
Meja penerima tamu, meja kerja, kursi, lemari arsip, komputer Sifat Ruang Publik
20 Nama Ruang Luas Ruang Kapasitas
Ruang Arsip 4x4m= 16m² 3 Orang
Layout Fasilitas
Lemari arsip Sifat Ruang Privat
21 Nama Ruang Luas Ruang Kapasitas
Ruang Guru 12x6m= 72m²x2ruang=144m² 44 Orang
Layout Fasilitas
Meja, kurso, lemari Sifat Ruang Privat
22 Nama Ruang Luas Ruang Kapasitas
Ruang Informasi Center 3x5m= 15m² 2 Orang
Layout Fasilitas
Meja penerima tamu
Sifat Ruang Publik
23 Nama Ruang Luas Ruang Kapasitas
Perpustakaan 13x7m= 91m² 40 Orang
Layout Fasilitas
Meja petugas perputakaan, meja kursi pengunjung Sifat Ruang Publik
24 Nama Ruang Luas Ruang Kapasitas
Perpustakaan 13x7m= 91m² 40 Orang
Layout Fasilitas
Meja petugas perputakaan, meja kursi pengunjung Sifat Ruang
25 Nama Ruang Luas Ruang Kapasitas
Publik
Aula 20x20m= 400m² 500 Orang
Layout Fasilitas
Panggung Sifat Ruang Publik
26 Nama Ruang Luas Ruang Kapasitas
Aula 20x20m= 400m² 500 Orang
Layout Fasilitas
Panggung Sifat Ruang Publik
27 Nama Ruang Luas Ruang Kapasitas
Ruang tamu 3x4m= 12m² 4 Orang
Layout Fasilitas
Sofa, meja, lemari Sifat Ruang Publik
28 Nama Ruang Luas Ruang Kapasitas
Kamar tamu 3,5x6m= 21m² 4 Orang
Layout Fasilitas
Sofa, meja, lemari, kasur uk 160x200cm Sifat Ruang Publik
29 Nama Ruang Luas Ruang Kapasitas
Ruang rapat 4x8m= 32m² 14 Orang
Layout Fasilitas
Meja rapat, kursi
Sifat Ruang privat
SERVIS
30 Nama Ruang Luas Ruang Kapasitas
Kamar mandi / wc asrama 5x8m= 40m²x3ruang = 120m² 15 Orang
Layout Fasilitas
Wastafel, urinal Sifat Ruang
32 Nama Ruang Luas Ruang Kapasitas
Ruang Makan 13x7,5m= 97,5m²x2ruang = 195m² 60 Orang
Layout Fasilitas
Meja makan, kusi Sifat Ruang
Servis
31 Nama Ruang Luas Ruang Kapasitas
Kamar mandi / wc sekolah 1,25x2m=2,5 m² Laki-laki 2,5x3ruang = 7,5m² Perempuan 2,5x4ruang = 10m²
Layout Fasilitas
wcSifat Ruang Servis
Publik
33 Nama Ruang Luas Ruang Kapasitas
Dapur 8x10m= 80m² 20 Orang
Layout Fasilitas
Gudang makanan, kompor, meja penyajian Sifat Ruang
Privat
34 Nama Ruang Luas Ruang Kapasitas
Gudang 5x6m= 30m²
Layout Fasilitas
Rak penyimpanan Sifat Ruang Servis
35 Nama Ruang Luas Ruang Kapasitas
Ruang CCTV 2,5x2,5m= 6.25m² 2 orang
Layout Fasilitas
Rak penyimpanan Sifat Ruang Servis
36 Nama Ruang Luas Ruang Kapasitas
Masjid 20x20m= 400m² 500 orang
Layout Fasilitas
Sifat Ruang
Public
37 Nama Ruang Luas Ruang Kapasitas
Pos Satpam 2,5x3,5m= 8,75m² 2 orang
Layout Fasilitas
Meja, kursi, lemari Sifat Ruang Public
OUTDOOR
38 Nama Ruang Luas Ruang Kapasitas
Lapangan Basket 28x15m= 420m²
Layout Fasilitas
Sifat Ruang Public
39 Nama Ruang Luas Ruang Kapasitas
Lapangan futsal 25x15m= 375m²
Layout Fasilitas
Sifat Ruang
Public
40 Nama Ruang Luas Ruang Kapasitas
Lapangan tenis 25x15m= 253m²
Layout Fasilitas
Sifat Ruang Publik
41 Nama Ruang Luas Ruang Kapasitas
Parkir Pengelola Mobil : 15x12,5m²= 187,5m² Motor : 50x2m²= 100m²
42 Parkir Pengunjung Mobil : 30x12,5m²= 375m²
Motor : 30x2m²= 60m² Total Luasan + Sirkulasi Antar Ruang
Ruang Dalam Sirkulas Antar Ruang
Ruang Pengelola 98m²+ Sirkulasi 30% = 127m²
Ruang Umum 2794m²+ Sirkulasi 50% = 4191m²
Servis 433,75m²+ Sirkulasi 20% = 520m²
Total 4.838m²
Ruang Luar Sirkulas Antar Ruang
Lapangan Futsal 375m²+ Sirkulasi 100% = 750m² Lapangan Basket 420m²+ Sirkulasi 100% = 840m²
Lapangan Tenis 253m²+ Sirkulasi 100% = 506m²
Parkir mobil Pengelola + pengunjung 562.5m²+ Sirkulasi 100% = 1125m² Parkir motor pengelola + pengunjung 160m²+ Sirkulasi 100% = 320m²
Total 3541m²
Total luasan ruang dalam + luar 4.838m²+3541m² = 8.379m²
Tabel 3.12. Besaran ruang Sumber : Analisa
Pribadi
Perhitungan Kebutuhan Lahan
Berdasarkan perhitungan yang di rencanakan bangunan SMA Berasrama dengan kebutuhan besaran ruangan dan peraturan daerah sebagai berikut :
a. Luas Indoor : 4.838m²
b. Luas Outdoor : 3.541m²
c. Luas Lantai Dasar : 4.838m² : (KLB) 1,2 =4.032m² d. Luas Lahan Terbangun : 4.032m²: (KDB) 40% =1.612m² e. Luas Ruang Terbuka : 4.032m²-1.612m² = 2.420m² f. Luas RTH : 2.420m² : 40% = 968m²
g. Luas Lahan Total : 4.032m² + 968m² + 3.541m² = 8.541m² h. Luas sirkulasi antar masa bangunan 50% : 8.541m² : 50% = 4.270,5 m²
: 8.541m² + 4.270,5m² = 12.811,5m²
3.2. Analisis Preseden
Modern Islamic Boarding School Assalam
Gambar 3.1 Modern Islamic Boarding School Sumber : Dokumen Pribadi, 2018
Modern Islamic boarding school Assalam adalah sebuah sekolah islam yang berlokasi di kecamatan Kartasura, Kabupaten Sukoharjo, Jawa tengah. Sekolah modern Islam Assalam biasa adalah lembaga pendidikan swasta Islam yang berada di bawah naungan Yayasan majelis Pengajian Islam Surakarta (YMPIS). Sekolah ini memiliki lahan suluas kurang lebih 10 hektar dengan berbagai macam fasilitas.
Keterangan gambar :
Gambar 3.2. Denah Modern Islamic Boarding School Assalam Sumber : Dokumen pribadi, 2018
1.Masjid 7.Kapatra I 13.Rayon III 19.Kantor
Assalam 25.Kamar Mandi 31.Rayon IV 2.Kopel Mts 8.Kopel
MA 14.Perumahan
Blok D 20.Kopel I 26.Rayon II 32.UKP
3.Perumahan
Blok B 9.Kopel
Tengah 15.Assalam
Center & Gelora 21.Kopel II 27.AMC 33.Perumahan Ustadzah 4.Kapatra II 10.Kopel
SMA 16.Observatoriu
m CASA 22.Kopel III 28.LAB 34.Rayon 3
5.Reservoir 11.Rayon I 17.Resto dan
Perpus 23.Rayon I Putri 29.Aula Putri 35.Rayon 3 6.Kagatra 12.Rayon
II 18.Humas 24.Reservoir
Putri 30.K I 36.Rawat Inap
AMC Tabel 3.13. Ruang yang ada di Modern Islamic Boarding School Assalam
Sumber : Dokumen pribadi 2018 Asrama
Fasilitas yang diberikan sekolah untuk peserta didik tinggal yaitu asrama / kamar.
Ukuran kamar sekitar 8x7m. Setiap kamar di isi dengan 12 orang dengan sistem tempat tidur 2 tingkat. Juga disediakan almari untuk menyimpan barang-barang.
Akan tetapi pihak sekolah tidak menyediakan meja untuk belajar karena luas kamar yang tidak mencukupi. Biasanya peserta didik belajar di tempat tidur atau di perpustakaan. Di luar kamar / selasar juga tersedia loker-loker untuk menyimpan sepatu, tas sekolah dll.
Gambar 3.3. Kamar Asrama Sumber : Dokumen Pribadi,
2018
Gambar 3.4 Selasar Asrama PPMI Sumber : Dokumen Pribadi, 2018
Resto dan Dapur
Karena setiap peserta didik harus tinggal di sekolah, untuk itu pihak sekolah juga menyediakan resto untuk tempat makan para peserta didik setiap harinya. Setiap
peserta didik mendapat jatah makan 3x sehari. Yaitu pagi jam 06.00-07.00 , siang jam 12.00-13.00 dan malam jam 17.00-18.00.
Gambar 3.5 Resto PPMI Sumber : Dokumen Pribadi, 2018
Gambar 3.6. Dapur PPMI Sumber : Dokumen Pribadi, 2018
Assalam Center & Gelora
Pihak sekolah juga menyediakan aula / gedung serba guna untuk kegiatan yang memerlukan banyak orang. Kapasitas aula / gedung serba guna ini bisa mencapai 800 orang.
Gambar 3.7. Assalam Center & Gelora PPMI Sumber : Dokumen Pribadi, 2018
Masjid
Untuk kegiatan beribadah dan kegiatan keagamaan, assalam boarding school juga menyediakan masjid. Masjid 2lt ini diperkirakan bisa menampung lebih dari 1000 orang.
Gambar 3.8. Masjid PPMI Assalam Sumber : https://mapio.net
SMA Genrus Nusantara Boarding School
Berlokasi di Jl. Letnan Suyono No. 1 Kebonadem, Brangsong 51371, Kendal – Jawa Tengah. SMP Genrus Nusanatara Boarding School adalah lembaga pendidikan yang dikelola oleh yayasan Baitul Munir. Sekolah ini didirikan pada tahun 2014.
Gambar 3.9. Kantor Guru dan Asrama Laki- laki Sumber : Dokumen Pribadi, 2018
Asrama
Untuk asrama / kamar peserta didik di isi oleh 16 orang setiap kamar. Ukuran kamar sekitar 10x6m. fasilitas yang diberikan hampir sama dengan Assalam boarding school, yaitu almari dan tempat tidur. Akan tetapi tempat tidur di GNBS dengan sistem bersebelahan. Sedangkan Fasilitas kamar mandi, menggunakan kamar mandi bersama yang terletak di ujung lorong. Untuk kegiatan mencuci pakaian, pihak sekolah menyediakan fasilitas laundry. Untuk laki-laki setiap hari senin dan selasa sedangkan perempuan rabu dan kamis.
Gambar 3.10 Kamar Asrama Sumber :
http://www.gnbs.sch.id
Resto
Untuk makan, setiap peserta didik sehari mendapat jatah makan 3x sehari, yaitu pagi pada jam 06.00-07.00 siang pada jam 12.00-13.00 dan malam 17.00-18.00.
Gambar 3.11 Ruang Makan Sumber :
http://www.gnbs.sch.id
Masjid
3.3. Analisis Struktur
A. Studi Sistem Struktur
Studi Sistem Struktur dan Enclosure
Sistem struktur pada bangunan tentunya harus dipilih berdasarkan kekuatan untuk menahan beban yang diterima oleh bangunan dan juga sebagai penunjang bangunan.
System struktur terdiri dari tiga bagian, yaitu Sub Structure, Upper Structure dan Top / Roofing Structure.
Sub Structure
Yang termasuk ke dalam sub Structure pada bangunan adalah pondasi. Pondasi merupakan dasar dari sebuah bangunan yang berhubungan langsung dengan tanah. Pondasi terdiri dari berbagai macam, yaitu :
1. Pondasi Dangkal
Pondasi jenis ini biasa digunakan pada kondisi tanah yang keras dan stabil dengan kedalaman tanah kurang lebih tiga meter. Pondasi ini biasa digunakan untuk rumah tinggal atau bangunan tidak lebih dari tiga lantai.
Gambar 3.13 Pondasi Footplat Sumber : Google Image
Kelebihan :
- Pembiayaan lebih muarah dari pada pondasi lainnya
- Efisien waktu yang relative cepat kerena tidak memerlukan galian tanah yang dalam
Kekurangan :
- Persiapan bekesting atau cetakan cukup lama
- Pengerjaan lebih lama ( menunggu beton kering / sesuai umur beton) - Dibutuhkan pemahaman terhadap ilmu struktur
2. Pondasi bored pile
Pondasi dangkal lainnya adalah bore pile, biasanya digunakan pada bangunan yang memiliki jarak antar kolom yang tidak begitu panjang.
Gambar 3.14 Pondasi Bore pile Sumber : Google Image
Kelebihan :
- Pembiayaan relatif lebih murah - Volume beton yang digunakan sedikit
- Minim getaran yang ditimbulkan terhadap lingkungan sekitar Kekurangan :
- Peralatan yang dibutuhkan cukup banyak, terutama bor
- Akan terjadi tanah runtuh jika tindakan pencegahan tidak dilakukan, maka dipasang temporary casing untuk mencegah terjadinya
kelongsoran.
- Pengecoran bored pile dipengaruhi kondisi cuaca.
Upper Structure
Upper structure adalah struktur bangunan yang berada di atas permukaan tanah seperti kolom, balok, plat, tangga. Pemilihan struktur harus sesuai dengan kegiatan atau fungsi yang ada di ruang tersebut. Untuk struktur pada bangunan
sekolah ini menggunakan system rangka dimana kolom dan balok menjadi elemen utama.
Gambar 3.15. Sistem Struktur Rangka Sumber : https://rezkymulia.wordpress.com
Enclosure (pelingkup) bangunan
Dinding
Macam-macam pelingkup bangunan / dinding yang dapat digunakan, yaitu : - Dinding Bata Merah
Gambar 3.16 Batu bata merah Sumber : https://www.indotrading.com
Merupakan salah satu material yang paling sering digunakan untuk membuat dinding bangunan juga sangat mudah didapatkan dan sudah teruji ketahanannya.
Kelebihan :
o Harganya relative murah
o Mudah untuk di susun dan di pasang sehingga tidak memerlukan keahlian tertentu.
o Tahan panas sehingga melindungi bangunan lebih lama dari api Kekurangan :
o Sulit membuat pasangan bata yang rapi.
o Cenderung boros dalam menggunakan material perekat.
- Dinding Hebel ( Bata Ringan )
Gambar 3.17 Hebel ( Bata ringan ) Sumber : https://www.sementigaroda.com
Hebel memiliki pori pada permukaannya, memiliki dimensi yang sama karena pengerjaanya pabrikasi yang dicetak sesuai dengan ukuran alat.
Proses pengerjaanya cenderung cepat dan mudah.
- ACP ( Alumunium Composite Panel )
Gambar 4.17 Alumunium Composite Panel Sumber : https://alustaraluminium.com
Panel datar yang berbentuk lembaran yang terdiri dari berbagai macam warna. Dapat digunakan untuk interior maupun eksterior bangunan. Material ACP ini sering digunakan sebagai curtain wall. Perawatannya mudah dan pengerjaanya cepat.
- Dinding Rooster
Fungsi utama roster adalah sebagai lubang penghawaan pada dinding, namun seiring dengan perkembangan jaman, roster mulai diaplikasikan ke dalam dinding. Yaitu penerapan dinding bernafas dengan menggunakan lubang-lubang yang terdapat pada rooster. Selain dinding bernafas, fungsi lainnya adalah sebagai estetika bangunan.
Gambar 3.19 Pengaplikasian roster pada masjid Sumber : http://infobisnisproperti.com
- Dinding Kaca
Gambar 3.20 Dinding Kaca Sumber : https://www.indotrading.com
Digunakan untuk mengoptimalkan cahaya masuk ke dalam ruang. Kaca dipilih karena pada keadaan siang hari ruang-ruang yang ada di dalam bangunan tidak memerlukan pencahayaan buatan dari lampu.
Top / Roofing Structure 1. Struktur Atap Baja Ringan
Merupakan struktur baja mutu tinggi yang memiliki sifat ringan dan tipis, namun memiliki fungsi setara dengan baja konvensional.
Gambar 3.21. Struktur Atap Baja Ringan Sumber :
http://cekhargabahan.com Kelebihan :
- Memiliki bobot yang ringan, sehingga beban yang diterima oleh struktur di bawahnya lebih kecil.
- Anti rayap
- Pemasangan relative lebih cepat - Tidak memiliki nilai muai dan susut Kekurangna :
- Rangka atap baja ringan tidak bi di ekspos seperti rangka kayu, kurang menarik apabila tanpa penutup plafon.
- Mutu dan kualitas dari struktur atap baja ringan kurang terjamin.
- Maksimal bentang hanya 12m 2. Struktur Atap Baja Konvensional
Gambar 3.22 Struktur Atap Baja Konvensional Sumber : https://www.dis.or.id Kelebihan :
- Bentang bisa mencapai 30m - Tahan rayap
- Tahan api Kekurangan :
- Harga tergolong cukup mahal - Beban struktur lebih berat - Bisa terjadi korosi
3. Space Frame
Merupakan struktur rangka tiga dimensi yang dibentuk dari struts dalam geometris pola.
Kelebihan :
Gambar 3.23. Struktur Space Frame Sumber : https://indonesian.alibaba.com
- Dapat digunakan pada bentang ruang yang panjang - Memiliki beban ringan
- Dapat diterapkan dalam bentuk apapun
- Umur space frame relative panjang, bisa mencapai lebih dari 50th. 4. Kekurangan :
- Biaya pemasangan mahal
- Tenaga ahli yang menguasai pemasangan space frame masih sedikit.
B. Studi Sistem Utilitas
Sekolah berasrama ini menggunakan beberapa system utilitas, diantaranya :
Jaringan system air bersih
