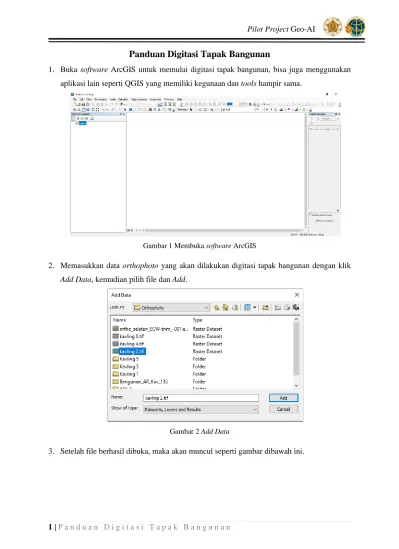

Panduan Digitasi Tapak Bangunan
1. Buka software ArcGIS untuk memulai digitasi tapak bangunan, bisa juga menggunakan aplikasi lain seperti QGIS yang memiliki kegunaan dan tools hampir sama.
Gambar 1 Membuka software ArcGIS
2. Memasukkan data orthophoto yang akan dilakukan digitasi tapak bangunan dengan klik Add Data, kemudian pilih file dan Add.
Gambar 2 Add Data
3. Setelah file berhasil dibuka, maka akan muncul seperti gambar dibawah ini.
2 | P a n d u a n D i g i t a s i T a p a k B a n g u n a n Gambar 3 Orthophoto di ArcGIS
4. Langkah selanjutnya, untuk melakukan digitasi dengan format shapefile (.shp), munculkan tools Catalog untuk memilih letak penyimpanan file dan pilih dimana letak file digitasi akan disimpan. Selanjutnya klik kanan pada folder untuk menyimpan, lalu pilih New dan selanjutnya pilih Shapefile.
Gambar 4 Catalog untuk pembuatan Shapefile
3 | P a n d u a n D i g i t a s i T a p a k B a n g u n a n
5. Maka akan muncul tampilan seperti ambar dibawah ini. Untuk nama bisa di isi nama untuk file Shapefile yang diinginkan. Selanjutnya, untuk Feature Type pilih Polygon karena kita akan mendigit bagunan yang mana berbentuk suatu area, bukan titik ataupun garis saja. Berikutnya untuk Description merupakan datum dan proyeksi yang digunakan pada file digitasi tersebut. Dengan tombol Edit bisa memilih datum dan proyeksinya. Karena pada hal ini menggunakan Kab. Bogor, maka zona UTM 48S, kemudian pilih OK.
Gambar 5 Create New Shapefile
6. Setelah Shapefile berhasil dibuat, maka akan tertampil pada Layer. Selanjutnya untuk memulai digitasi, bisa dilihat seperti gambar dibawah ini. Klik kana pada layer digitasi, pilih Edit Features dan selanjutnya pilih Start Editing.
Gambar 6 Memulai digitasi
4 | P a n d u a n D i g i t a s i T a p a k B a n g u n a n
Apabila terdapat gambar seperti dibawah ini, maka pilih saja Continue.
Gambar 7 Start Editing
7. Lakukan digitasi dengan klik titik pojok bangunan di orthophoto, untuk mengakhiri titik polygon bisa dengan double click. Apabila terdapat pohon yang menutupi bangunan, dilewati saja seperti gambar dibawah ini. Maka akan terpilih digitasi bangunan. Lakukan hal yang sama seperti dibawah ini hingga seluruh bangunan terdigit.
Gambar 8 Hasil digitasi
5 | P a n d u a n D i g i t a s i T a p a k B a n g u n a n
8. Apabila seluruh bangunan sudah terdigit, maka simpan dan akhiri digitasi, file akan tersimpan otomatis pada file shapefile yang tadi dibuat.
Gambar 9 Save Edits dan Stop Editing
