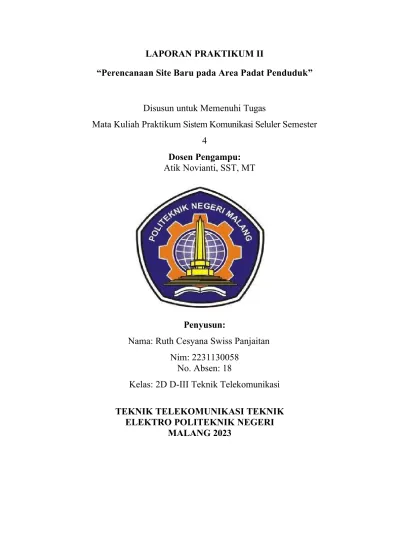

LAPORAN PRAKTIKUM II

“Perencanaan Site Baru pada Area Padat Penduduk”

Disusun untuk Memenuhi Tugas

Mata Kuliah Praktikum Sistem Komunikasi Seluler Semester 4

Dosen Pengampu:

Atik Novianti, SST, MT

Penyusun:

Nama: Ruth Cesyana Swiss Panjaitan Nim: 2231130058

No. Absen: 18

Kelas: 2D D-III Teknik Telekomunikasi

TEKNIK TELEKOMUNIKASI TEKNIK ELEKTRO POLITEKNIK NEGERI

MALANG 2023

Tugas / evaluasi

Perencanaan Site Baru pada Area Padat Penduduk

Skema Layout

Hasil Skema Layout

Soal Evaluasi

- Cari dan hitung seberapa banyak Downlink yang silang pada area padat penduduk.

Gunakan fitur Point Analysis arahkan ke area padat pendudung untuk mengamati ada

tidaknya Downlink yang silang pada area yang tercover 5 site tersebut. Setiap

menemukan downlink yang silang wajib discreenshoot dan diletakkan pada tabel

berikut:

Downlink Silang ke-

Nilai Receive RS

Power (dBm) Screenshoot

1

 Site 3_3 (-109.56)

 Site 0_2 (-110.68)

2

^ Site 2_3 (-107.93)

 Site 2_1 (-109.06)

 Site 1_2 (-112.24)

 Site 1_1 (-115.68)

3

 Site 3_1 (-107.74)

 Site 2_2 (-107.81)

 Site 4_2 (-110.56)

4

^ Site 1_3 (-108.81)

 Site 0_1 (-109.62)

 Site 0_3 (-114.93)

5

^ Site 0_1 (-81.31)

 Site 0_2 (-83.56)

 Site 0_3 (-107.56)

 Site 4_3 (-109.24)

- Carilah dititik mana UE dapat tercover oleh lebih dari 3 cell/antena sektoral. Lakukan kegiatan ini sebanyak 5x dan screenshoot letakkan pada tabel berikut ini

Nilai Receive RS

Power (dBm) Screenshoot

UE Tercover oleh 3 cell

 Site 4_1 (-98.87)

 Site 2_3 (-102.62)

 Site 1_2 (-105.81)

 Site 2_2 (- 103.49)

 Site 3_1 (- 105.37)

 Site 4_2 (- 106.18)

 Site 3_2 (-97.56)

 Site 2_3 (- 102.62)

 Site 1_2 (- 105.81)

 Site 0_2 (-99.43)

 Site 3_3 (- 109.06)

 Site 4_3 (- 115.31)

- Carilah dititik mana UE dapat tercover paling banyak cell/antena sektoral. Lakukan screenshoot dari kegiatan ini

Nilai Receive RS

Power (dBm) Screenshoot

UE Tercover

banyak cell

 Site 4_3 (- 97.68)

 Site 4_2 (- 99.68)

 Site 3_3 (- 106.81)

 Site 3_1 (- 111.24)

 Site 0_2 (- 112.87)

 Site 2_2 (- 113.68)

 Site 1_2 (- 115.68)

 Site 1_3 (- 116.81)

 Site 0_1 (- 117.99)

 Site 4_1 (- 118.68)

 Site 4_3 (- 98.87)

 Site 1_3 (- 107.31)

 Site 1_2 (- 108.81)

 Site 0_1 (- 108.99)

 Site 4_1 (- 112.74)

 Site 2_3 (- 114.31)

 Site 3_3 (- 116.24)

 Site 3_1 (- 119.37)

 Site 2_2 (- 119.68)

 Site 4_3 (- 119.37)

 Site 2_2 (- 119.68)

Analisa Percobaan
