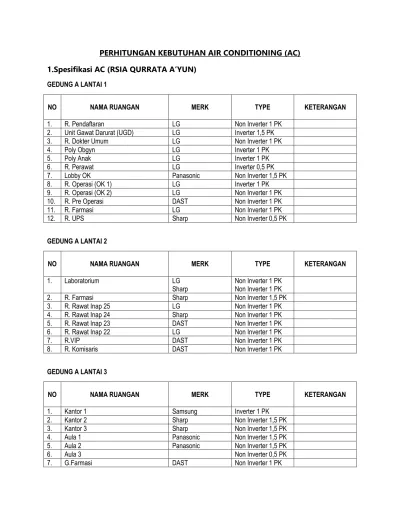

PERHITUNGAN KEBUTUHAN AIR CONDITIONING (AC) 1.Spesifikasi AC (RSIA QURRATA A’YUN)
GEDUNG A LANTAI 1
NO NAMA RUANGAN MERK TYPE KETERANGAN
1. R. Pendaftaran LG Non Inverter 1 PK
2. Unit Gawat Darurat (UGD) LG Inverter 1,5 PK
3. R. Dokter Umum LG Non Inverter 1 PK
4. Poly Obgyn LG Inverter 1 PK
5. Poly Anak LG Inverter 1 PK
6. R. Perawat LG Inverter 0,5 PK
7. Lobby OK Panasonic Non Inverter 1,5 PK
8. R. Operasi (OK 1) LG Inverter 1 PK
9. R. Operasi (OK 2) LG Non Inverter 1 PK
10. R. Pre Operasi DAST Non Inverter 1 PK
11. R. Farmasi LG Non Inverter 1 PK
12. R. UPS Sharp Non Inverter 0,5 PK
GEDUNG A LANTAI 2
NO NAMA RUANGAN MERK TYPE KETERANGAN
1. Laboratorium LG
Sharp Non Inverter 1 PK
Non Inverter 1 PK
2. R. Farmasi Sharp Non Inverter 1,5 PK
3. R. Rawat Inap 25 LG Non Inverter 1 PK
4. R. Rawat Inap 24 Sharp Non Inverter 1 PK
5. R. Rawat Inap 23 DAST Non Inverter 1 PK
6. R. Rawat Inap 22 LG Non Inverter 1 PK
7. R.VIP DAST Non Inverter 1 PK
8. R. Komisaris DAST Non Inverter 1 PK
GEDUNG A LANTAI 3
NO NAMA RUANGAN MERK TYPE KETERANGAN
1. Kantor 1 Samsung Inverter 1 PK
2. Kantor 2 Sharp Non Inverter 1,5 PK
3. Kantor 3 Sharp Non Inverter 1,5 PK
4. Aula 1 Panasonic Non Inverter 1,5 PK
5. Aula 2 Panasonic Non Inverter 1,5 PK
6. Aula 3 Non Inverter 0,5 PK
7. G.Farmasi DAST Non Inverter 1 PK
GEDUNG B LANTAI 1
NO NAMA RUANGAN MERK TYPE KETERANGAN
1. R. Kebidanan Sharp Non Inverter 0,5 PK
2. VIP Sharp Non Inverter 1 PK
3. H.C.U. LG Inverter 0,5 PK
4. VK 1( R.Bersalin 1) LG Inverter 0,5 PK
5. VK 2 ( R. Bersalin 2) LG Inverter 1,5 PK
6. R. Bayi LG Inverter 0,5 PK
7. R. Rawat 1.2 LG Non Inverter 1 PK
8. R. Rawat 1.3 LG Inverter 1 PK
9. R. Rawat 1.4 Sharp Non Inverter 1,5 PK
10. R. Rawat 1.5 LG Non Inverter 1 PK
11. R. Rawat 1.6 LG Non Inverter 1 PK
1. Cara Menghitung Kebutuhan PK AC
Beberapa satuan yang digunakan untuk menentukan PK AC sebagai berikut :
• BTU = British Thermal Unit per hour.
• PK = Paard kracht / Horse Power (HP) / daya kuda.
• feet = kaki = satuan panjang
• 1 PK = 9000 s/d 10000 BTU/h
• 1 m2 = 600 BTU/h
• 3m = 10 kaki
• 1m = 3,33 kaki
Nilai Daya Pendingin
• AC 2 PK = +/- 18000 BTU/h
• AC ½ PK = +/- 12000 BTU/h
• AC 1 PK = +/- 9000 BTU/h
• AC ¾ PK= +/- 7000 BTU/h
• AC ½ PK = +/- 5000 BTU/h
Rumus kebutuhan AC dalam BTU= (P x T x I x L X E ) / 60.
• P = panjang ruangan (dalam satuan feet atau kaki).
• T = tinggi ruangan (dalam satuan feet atau kaki).
• I = 10 untuk ruangan berinsulasi (terhimpit oleh ruangan lain atau berada dilantai bawah), 18 untuk ruangan yang tidak berinsulasi (ruangan pada lantai atas).
• L = lebar ruangan (dalam satuan feet atau kaki).
• E = nilai berdasarkan arah hadap dinding terpanjang, 16 = hadap utara, 17 = hadap timur, 18 = hadap selatan, 20 = hadap timur.
Perhitungan Kebutuhan PK AC
Sample ruang yaitu R,. Apotik, dengan dimensia ruangan yang berukuran lebar 3 m ( 10 kaki), panjangnya 4 m (12 kaki), tinggi ruangnya adalah 3m (10 kaki), ruangan tidak berinsulasi, dan dinding yang paling panjang menghadap ke Utara. Maka total kebutuhan PK AC adalah:
Rumusnya BTU= (P x T x I x L X E ) / 60.
• BTU = ( 10 feet x 10 feet x 10 x 12 feet x 16)/60 = 3.200 BTU/h, jadi bisa menggunakan AC 0.5 PK.
Kesimpulan :
AC atau Air Conditioning merupakan salah satu sistem penghawaaan udara yang bersifat mekanis selain exhaust fan/blower. Kebutuhan akan penggunaan AC didasari oleh beberapa factor antara lain luas ruang yaitu panjang,lebar dan tinggi ruangan, arah hadap dinding terpanjang, serta kondisi ruangan yang terhimpit(berada diantara ruangan lainnya) .
Di samping itu, spesifikasi AC yang bertype inverter dan non inverter berpengaruh terhadap penggunaan energy listrik, dimana untuk type inverter adalah penggunaan AC yang menyesuaikan dengan kebutuhan suhu/temperatur pengguna, lebih irit dalam penggunaan energy listrik sedangkan yang non inverter, penggunaan energy listriknya stabil/konstan.
