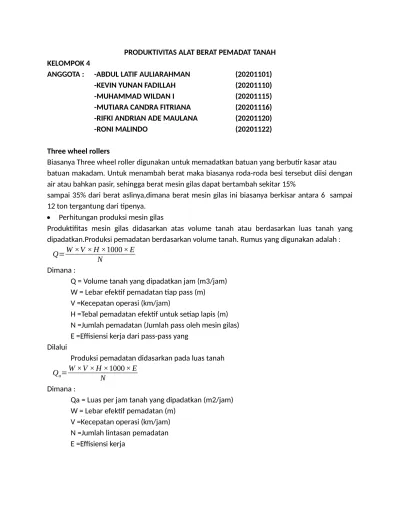

PRODUKTIVITAS ALAT BERAT PEMADAT TANAH KELOMPOK 4
ANGGOTA : -ABDUL LATIF AULIARAHMAN (20201101) -KEVIN YUNAN FADILLAH (20201110)
-MUHAMMAD WILDAN I (20201115)
-MUTIARA CANDRA FITRIANA (20201116) -RIFKI ANDRIAN ADE MAULANA (20201120)
-RONI MALINDO (20201122)
Three wheel rollers
Biasanya Three wheel roller digunakan untuk memadatkan batuan yang berbutir kasar atau batuan makadam. Untuk menambah berat maka biasanya roda-roda besi tersebut diisi dengan air atau bahkan pasir, sehingga berat mesin gilas dapat bertambah sekitar 15%
sampai 35% dari berat aslinya,dimana berat mesin gilas ini biasanya berkisar antara 6 sampai 12 ton tergantung dari tipenya.
Perhitungan produksi mesin gilas
Produktifitas mesin gilas didasarkan atas volume tanah atau berdasarkan luas tanah yang dipadatkan.Produksi pemadatan berdasarkan volume tanah. Rumus yang digunakan adalah :
Q=W ×V × H ×1000× E N
Dimana :
Q = Volume tanah yang dipadatkan jam (m3/jam) W = Lebar efektif pemadatan tiap pass (m) V =Kecepatan operasi (km/jam)
H =Tebal pemadatan efektif untuk setiap lapis (m) N =Jumlah pemadatan (Jumlah pass oleh mesin gilas) E =Effisiensi kerja dari pass-pass yang
Dilalui
Produksi pemadatan didasarkan pada luas tanah Qa=W ×V × H ×1000× E
N Dimana :
Qa = Luas per jam tanah yang dipadatkan (m2/jam) W = Lebar efektif pemadatan (m)
V =Kecepatan operasi (km/jam) N =Jumlah lintasan pemadatan E =Effisiensi kerja
Alat Pemadat CONTOH SOAL 1
Untuk memadatkan tanah atau material yang akan di gunakan sebagai jalan, dipergunakan alat three wheel rollers. Untuk menghitung jumlah produksi per-jam dari three wheel rollers yang melakukan pekerjaan secara terus menerus, digunakan data sebagai berikut :
Tipe alat : Three wheel rollers Merk alat : Sakai
Tipe alat : R2-2 Tahun alat : 2014
Kecepatan maksimal: 10 Km/jam Lebar roda depan : 0.550 m Lebar roda belakang : 1 m Diameter roda : 1,620 m Data alat Three wheel rollers
Tipe alat : Sakai R2-2
Kondisi alat : baik
Efisiensi kerja : 0,75
Kecepatan : 2 Km/jam
Lebar pemadatan efektif : 0,8 m (1 -0,2)
Jumlah lintasan pemadatan : 4 lintasan
Lebar roda depan : 0,550 m
Lebar roda belakang : 1 m\Diameter roda : 1,620 m
Tebal pemadatan : 1 m
Perhitungan
Pada pekerjaan timbunan tanah 1) Produktivitas per jam Qa=W ×V × H ×1000× E
N
Qa=0,8×2×1×1000×0,75
4 =300 m3
jam
2) Produktivitas per hari Q=300×7=2100 m3
hari
3) Waktu yang dibutuhkan untuk 1 three wheel rollers
¿Volume tanah timbunan Produktivitas per hari
¿35.582,625
2100 =16,944≈17hari
4) Jumlah three wheel rollers yang dibutuhkan pada pekerjaan timbunan tanah 1 unit.
Pada pekerjaan penyiapan badan jalan 1) Luas per jam tanah yang dipadatkan Qa=W ×V ×1000× E
N
Qa=0,8×2×1000×0,75
4 =300 m2
jam
2) Luas per hari tanah yang dipadatkan
¿300×7=2100m2
3) Luas pemadatan
¿11×8107=89.177m2
4) Waktu yang dibutuhkan untuk 1 three wheel rollers
¿ Luas pemadatan Luas pemadatan per hari
¿89.177
2.100 =42,465≈43hari
5) Jumlah three wheel rollers yang dibutuhkan pada pekerjaan penyiapan badan jalan 1 unit.
CONTOH SOAL 2
Contoh soal perhitungan produktivitas alat berat vibrating roller SV 700D
Merk / tipe alat = Sakai / SV 700 D
Lebar efektif pemadatan(W) = 2,1 m
Kecepatan alat(V) = 4000 m/jam = 4 km/jam
Jumlah lintasan(N) = 8 lintasan
Tebal lapisan(H) = 0,3 m
Efisiensi kerja(E) = 0,75
1. Produktivitas(TP5) = W x V x H x E N
= 2,1x4000x0,3x0,75 8
= 236,25 m3/jam 2. Koefisien alat = 1 : TP5
= 1 : 236,25 m3 /jam
= 0,0042 3. Volume pekerjaan(Vt) = 2.136,9 m3 4. Rencana Penyelesaian(T) = 2 hari x 8 jam
= 16 jam 5. Rencana produksi / hari = Vt/T
= 2.136,9/2
= 1068,45 m3 6. Jumlah alat(n) = 1 unit
7. Jam kerja alat(t) = Rencana Produksi/hari TP5x n
= 1068,45 : (236,25 x 1)
= 4,523 jam
8. Idle time = 8 jam – 4,523 jam
= 3,477 jam CONTOH SOAL 3
Merk Alat Berat : Bomag Komatsu BW 217 D
Daya/Tenaga Alat : 198 HP
Lebar Efektif Pemadatan (W) : 1,5 meter
Diameter Drum Penggilas (B) : 1,219 meter
Berat Operasional : 6.670 kg
Berat Drum Penggilas : 3.251 kg
Effesiensi Kerja (E) : 0,8 (Baik)
Jam Kerja/Hari : 8 jam
Jenis Tanah : Tanah biasa
Kecepatan Operasional Alat : 2 km/jam
Jumlah Lintasan (N) : 8
Tebal Pemadatan (T) : 0,25 c
Perhitungan Produksi Produksi per jam
P=(v ×100)× B ×T × E N
P=(2×100)×1,219×0,25×0,8 8
P=60,95m2
Produksi per hari P= 60,95 x 8 P= 487,6 m2/hari Jumlah motor yang dibutuhkan
V=volume material padat(agregat kelas B) produksi
hari × lama waktu V= 2623,20
487,6×8 V=0,672≈1
Lama Waktu Pekerjaan Untuk Pekerjaan Lapis Pondasi Agregat Klas B : Produksi per unit = 60,95 m3/jam
Jumlah Compactor = 1 unit dgn waktu operasi 6 jam Produksi unit = 1 x 60,95 m3/jam
= 60,95 m3/jam Produksi Per Hari = 6 x 60,95
= 365,7 m3/hari Volume pemadatan = 1.967,40
365,7×2
=2,69 ≈1
Lama Waktu Pekerjaan Untuk Pekerjaan Lapis Pondasi Agregat Klas A : Produksi per unit = 60,95 m3/jam
Jumlah Compactor = 1 unit dgn waktu operasi 6 jam Produksi unit = 1 x 60,95 m3/jam
= 60,95 m3/jam Produksi Per Hari = 6 x 60,95
= 365,7 m3/hari Volume pemadatan = 2.623,20
365,7×2
=3,587 ≈4
