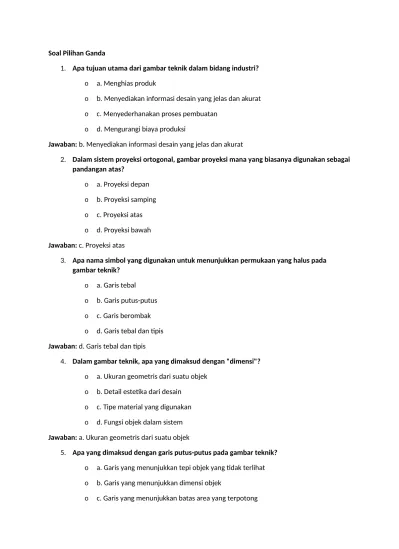

Soal Pilihan Ganda
1. Apa tujuan utama dari gambar teknik dalam bidang industri?
o a. Menghias produk
o b. Menyediakan informasi desain yang jelas dan akurat o c. Menyederhanakan proses pembuatan
o d. Mengurangi biaya produksi
Jawaban: b. Menyediakan informasi desain yang jelas dan akurat
2. Dalam sistem proyeksi ortogonal, gambar proyeksi mana yang biasanya digunakan sebagai pandangan atas?
o a. Proyeksi depan o b. Proyeksi samping o c. Proyeksi atas o d. Proyeksi bawah Jawaban: c. Proyeksi atas
3. Apa nama simbol yang digunakan untuk menunjukkan permukaan yang halus pada gambar teknik?
o a. Garis tebal o b. Garis putus-putus o c. Garis berombak o d. Garis tebal dan tipis Jawaban: d. Garis tebal dan tipis
4. Dalam gambar teknik, apa yang dimaksud dengan "dimensi"?
o a. Ukuran geometris dari suatu objek o b. Detail estetika dari desain
o c. Tipe material yang digunakan o d. Fungsi objek dalam sistem Jawaban: a. Ukuran geometris dari suatu objek
5. Apa yang dimaksud dengan garis putus-putus pada gambar teknik?
o a. Garis yang menunjukkan tepi objek yang tidak terlihat o b. Garis yang menunjukkan dimensi objek
o c. Garis yang menunjukkan batas area yang terpotong
o d. Garis yang menunjukkan bentuk dasar objek Jawaban: a. Garis yang menunjukkan tepi objek yang tidak terlihat Soal Isian Singkat
1. Sebutkan tiga jenis proyeksi yang umum digunakan dalam gambar teknik!
Jawaban: Proyeksi ortogonal, proyeksi isometrik, proyeksi perspektif.
2. Apa nama garis yang digunakan untuk menunjukkan batas dimensi dalam gambar teknik?
Jawaban: Garis dimensi
3. Dalam gambar teknik, simbol apa yang digunakan untuk menunjukkan permukaan yang memiliki tekstur tertentu?
Jawaban: Simbol tekstur
4. Sebutkan dua jenis garis yang biasa digunakan dalam gambar teknik untuk menunjukkan benda yang terpotong!
Jawaban: Garis potong dan garis tebal Soal Essay
1. Jelaskan perbedaan antara proyeksi ortogonal dan proyeksi perspektif dalam gambar teknik. Berikan contoh situasi di mana masing-masing digunakan.
Jawaban: Proyeksi ortogonal adalah teknik gambar yang menunjukkan objek dalam pandangan depan, atas, dan samping secara bersamaan tanpa distorsi perspektif, sedangkan proyeksi perspektif memberikan kesan kedalaman dan jarak dengan mengurangi ukuran objek yang semakin jauh dari titik pandang. Proyeksi ortogonal sering digunakan untuk gambar teknik mesin dan arsitektur untuk keakuratan detail, sementara proyeksi perspektif sering digunakan dalam presentasi visual atau render untuk memberikan gambaran yang lebih realistis dari objek.
2. Diskusikan pentingnya penggunaan simbol standar dalam gambar teknik. Bagaimana simbol yang konsisten dapat mempengaruhi efisiensi komunikasi antara desainer dan teknisi?
Jawaban: Penggunaan simbol standar dalam gambar teknik sangat penting karena memungkinkan komunikasi yang jelas dan efektif antara desainer, teknisi, dan pembuat. Simbol yang konsisten mengurangi kemungkinan kesalahan interpretasi, mempercepat proses produksi, dan memastikan bahwa semua pihak memahami spesifikasi dengan cara yang sama. Dengan simbol yang sama, informasi teknis seperti jenis material, finish, dan toleransi dapat dipahami dengan cepat tanpa perlu penjelasan tambahan.
