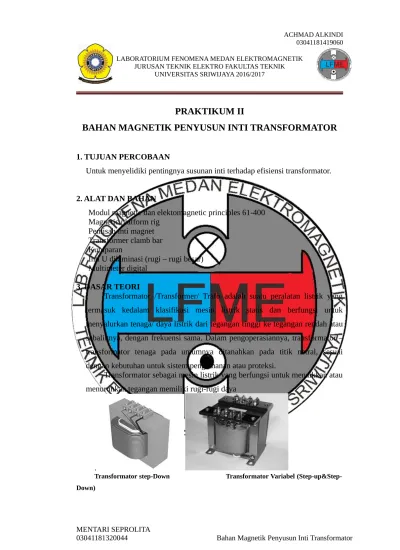

PRAKTIKUM II
BAHAN MAGNETIK PENYUSUN INTI TRANSFORMATOR
1. TUJUAN PERCOBAAN
Untuk menyelidiki pentingnya susunan inti terhadap efisiensi transformator.
2. ALAT DAN BAHAN
Modul magnetic dan elektomagnetic principles 61-400 Magnetic platform rig
Pemisah inti magnet Transformer clamb bar Kumparan
Inti U dilaminasi (rugi – rugi besar) Multimeter digital
3. DASAR TEORI
Transformator /Transformer/ Trafo adalah suatu peralatan listrik yang termasuk kedalam klasifikasi mesin listrik statis dan berfungsi untuk menyalurkan tenaga/ daya listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya, dengan frekuensi sama. Dalam pengoperasiannya, transformator – transformator tenaga pada umumnya ditanahkan pada titik netral, sesuai dengan kebutuhan untuk sistem pengamanan atau proteksi.
Transformator sebagai mesin listrik yang berfungsi untuk menaikkan atau menurunkan tegangan memiliki rugi-rugi daya
.
Prinsip Kerja Transformator
Transformator terdiri dari dua gulungan kawat yang terpisah satu sama lain, yang dibelitkan pada inti yang sama. Daya listrik dipisahkan dari kumparan primer ke kumparan sekunder dengan perantara garis gaya magnet (fluks magnet), yang dibagkitkan oleh aliran listrik yang mengalir melalui kumparan primer.
Untuk dapat membangkitkan tegangan listrik pada kumparan sekunder, fluks magnet yang dibangkitkan oleh kumparan primer harus berubah-ubah. Untuk memenuhi hal ini, aliran listrik yang mengalir ,melalui kumparan primer haruslah aliran listrik bolak-balik.
Saat kumparan primer dihubungka ke sumber listrik AC, pada kumparan primer timbul gaya gerak magnet bersama yang bolak-balik juga. Dengan adanya gaya gerak magnet ini, di sekitar kumparan primer timbul fluks magnet bersama yang juga bolak-balik. Adanya fluks magnet bersama ini pada ujung-ujung kumparan sekunder timbul gaya gerak listrik induksi sekunder yang mungkin sama, lebih tinggi, atau lebih rendah dari gaya gerak listrik primer. Hal ini tergantung pada perbandingan transformasi kumparan transformator tersebut.
Jika kumparan sekunder dihubungkan ke beban, maka pada kumparan sekunder timbul arus listrik bolak-balik sekunder akibat adanya gaya gerak magnet pada listrik induksi sekunder. Hal ini mengakibatkan timbulnya gaya gerak magnet pada kumparan sekunder dan akibatnya pada beban timbul tegangan sekunder.
Konstruksi Bagian-bagian Transformator 1. Inti besi
kumparan sekunder terinduksi GGL yang selanjutnya memasok energi listrik ke beban. Namun, inti besi juga memberikan efek negative pada operasi ternsformator, yaitu menyebabkan timbulnya rugi-rugi energi yang disebut rugi-rugi besi yaitu:
Rugi-rugi arus pusar, rugi-rugi ini timbul akibat fluksi bolak-balik menerobos inti besi sehingga timbul arus pusar yang mengalir di dalam inti besi tersebut sehingga mengakibatkan timbulnya panas.
Rugi-rugi histerisis, rugi-rugi ini juga menimbulkan panas pada inti besi tersebut. Nilai rugi histerisis proporsional dengan luas lengkung kemagnetan inti besi tersebut.
2. Kumparan Transformator
Kumparan atau lilitan adalah media tempat mengalirnya arus yang besarnya disesuaikan dengan kebutuhan. Kumparan menggunakan kawat tembaga yang dilapisi isolasi email, penggunaannya harus mempertimbangkan daya hantar arus yang tinggi, kemampuan menahan panas, dan tekanan elektromagnetis akibat pmbebanan yang berlebihan dan sebagainya.
Kumparan tersebut terdiri dari kumparan primer, dan kumparan sekunder yang diisolasi baik terhadap inti besi maupun terhadap antar kumparan dengan isolasi padat seperti karton, pertinak dan lain-lain.
3. Bushing
diperhitungkan sesuai fungsinya untuk memperlebar area penyerapan panas dari kumparan, dan inti yang disalurkan melalui minyak trafo yang selanjutnya dibuang melalui udara di sekitarnya.
Daya pada Transformator
Pada transformator ideal, daya primer sama dengan daya sekunder. Secara otomatis dituliskan sebagai berikut.
P1 = P2 I1V1 = I2V2
Dimana P1 adalah daya primer, P2 daya sekunder, I1 arus primer, I2 arus sekunder, V1 tegangan primer dan V2 tegangan sekunder.
Pada kenyataannya P1 < P2 atau I1V1 < I2V2. Ini dikarenakan terdapat rugi-rugi. Rugi-rugi ini dapat berupa rugi akibat resistansi lilitan kumparan dan juga rugi-rugi inti.
P1 = P2 + Rugi-rugi
Dimana Rugi-rugi = Rugi kawat + rugi inti
Rugi inti dapat berupa rugi histerisis dan juga rugi akibat arus Eddy (arus putar). Pada gambar 3.1 menunjukkan histerisis pada bahan feromagnetik. Kurva tiap-tiap bahan berbeda menunjukkan cirri khas masing-masing bahan.
Gambar 2.1. Kurva histerisis
BAHAN MAGNETIK PENYUSUN INTI TRANSFORMATOR
Transformatoradalahsuatualatlistrik yang
dapatmemindahkandanmengubahenergilistrikdarisatuataulebihrangkaianlistrikker angkaianlistrik yang lain denganfrekuensi yang samamelaluisuatugandengan magnet danberdasarkanprinsipinduksielektromagnet.
Secara konstruksinya transformator terdiri atas dua kumparan yaitu primer dan sekunder. Bila kumparan primer dihubungkan dengan sumber tegangan bolak-balik, maka fluks bolak-balik akan terjadi pada kumparan sisi primer, kemudian fluks tersebut akan mengalir pada inti transformator, dan selanjutnya fluks ini akan mengimbas pada kumparan yang ada pada sisi sekunder yang mengakibatkan timbulnya fluks magnet di sisi sekunder, sehingga pada sisi sekunder akan timbul tegangan
Berdasarkan cara melilitkan kumparan arus bolak-balik (abb) sinusoid V1, maka pada inti, dikenal dua jenis transformator,akan mengalir arus primer I0 yang juga yaitu tipe inti (core type) dan tipe cangkang mempunyai bentuk gelombang sinusoidal, (shell type).Pada transformator tipe inti kumparan mengelilingi inti, dan pada umumnya inti transformator L atau U. Peletakan kumparan pada inti diatur secara berhimpitan antara kumparan primer dengan sekunder. Dengan pertimbangan kompleksitas cara isolasi tegangan pada kumparan, biasanya sisi
kumparan tinggi diletakkan di sebelah luar.
Sedangkan pada transformator tipe cangkang kumparan dikelilingi oleh inti, dan pada umumnya intinya berbentuk huruf E dan huruf I, atau huruf F.
Untuk membentuk sebuah transformator tipe inti maupun cangkang, inti dari transformator yang berbentuk huruf tersebut disusun secara berlapis-lapis
(laminasi), jadi bukan berupa besi pejal.
(Dikutip dari: http://infokitabersama.com/2013/03/definisi-transformator-mesin-listrik.html)
SebuahTransformator yang sederhanapadadasarnyaterdiridari 2 lilitanataukumparankawat yang terisolasiyaitukumparan primer dankumparansekunder. PadakebanyakanTransformator, kumparankawatterisolasiinidililitkanpadasebuahbesi yang dinamakandengan Inti Besi (Core). Ketikakumparan primer dialiriarus AC (bolak-balik) makaakanmenimbulkanmedan magnet ataufluksmagnetikdisekitarnya. Kekuatan
Medan magnet (densitasFluks Magnet)
tersebutdipengaruhiolehbesarnyaaruslistrik yang dialirinya. Semakinbesararuslistriknyasemakinbesar pula medanmagnetnya. Fluktuasimedan magnet yang terjadi di sekitarkumparanpertama (primer) akanmenginduksi GGL (Gaya GerakListrik) dalamkumparankedua (sekunder) danakanterjadipelimpahandayadarikumparan primer kekumparansekunder. Dengandemikian,
Rasiolilitanpadakumparansekunderterhadapkumparan primer menentukanrasio primer dan 10 lilitanpadakumparansekunderakanmenghasilkantegangan 10 kali
lipatdaritegangan input padakumparan primer.
JenisTransformatorinibiasanyadisebutdenganTransformator Step Up. Sebaliknya, jikaterdapat 10 lilitanpadakumparan primer dan 1 lilitanpadakumparansekunder, makategangan yang dihasilkanolehKumparanSekunderadalah 1/10 daritegangan input padaKumparan Primer. TransformatorjenisinidisebutdenganTransformator Step Down.
Transformator adalah suatu alat listrik yang dapat memindahkan dan mengubah energy listrik satu atau lebih rangkaian listrik satu atau lebih rangkaian listrik ke rangkaian listrik yang lain, melalui suatu gendeng magnet berdasarkan prinsip induksi-elektromagnet. Transformator adalah alat yang digunakan untuk mengubah tegangan bolak balik(acdari suatu nilai tertentuke nilai yang kita inginkan terdiri dari kumparan primer dan sekunder.
Inti besi berfungsi untuk mempermudah jalan fluksi, yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh “Eddy Current”.Beberapa lilitan kawat berisolasi membentuk suatu kumparan. Kumparan tersebut diisolasi baik terhadap inti besi maupun terhadap kumparan lain dengan isolasi padat seperti karton, pertinax dan lain-lain.Umumnya pada trafo terdapat kumparan primer dan sekunder. Bila kumparan primer dihubungkan dengan tegangan/arus bolak-balik maka pada kumparan tersebut timbul fluksi yang menginduksikan tegangan, bila pada rangkaian sekunder ditutup (rangkaian beban) maka akan mengalir arus pada kumparan ini. Jadi kumparan sebagai alat transformasi tegangan dan arus.Hubungan antara kumparan trafo ke jaringan luar melalui sebuah busing yaitu sebuah konduktor yang diselubungi oleh isolator, yang sekaligus berfungsi sebagai penyekat antara konduktor tersebut dengan tangki trafo.Pada umumnya bagian-bagian dari trafo yang terendam minyak trafo berada (ditempatkan) dalam tangki. Untuk menampung pemuaian minyak trafo, tangki dilengkapi dengan konservator.Prinsip kerja dari Silicagel / N2 ( Nitrogen kering ) sama,Yang berfungsi sebagai pengering / menghisap butiran-butiran uap air yang dihasilkan oleh kerja transformer, sehingga tangki trafo tetap kering dan terhindar dari karat bahkan kerusakan lebih luas.Karena pengaruh naik turunnya beban trafo maupun suhu udara luar, maka suhu minyakpun akan berubah-ubah mengikuti keadaan tersebut. Bila suhu minyak tinggi, minyak akan memuai dan mendesak udara di atas permukaan minyak keluar dari dalam tangki, sebaliknya bila suhu minyak turun, minyak menyusut maka udara luar akan masuk ke dalam tangki.Kedua proses di atas disebut pernapasan trafo. Permukaan minyak trafo akan selalu bersinggungan dengan udara luar yang menurunkan nilai tegangan tembus minyak trafo, maka untuk mencegah hal tersebut, pada ujung pipa penghubung udara luar dilengkapi tabung berisi Silicagel Blue.
Tap Changer adalah perubah perbandingan transformer untuk mendapatkan tegangan operasi sekunder sesuai yang diinginkan dari tegangan jaringan/primer yang berubah-ubah. Tap changer dapat dilakukan baik dalam keadaan berbeban (on-load) atau dalam keadaan tak berbeban (off load), tergantung jenisnya.Untuk mengawasi selama trafo beroperasi, maka perlu adanya indicator pada trafo. Rele Bucholz adalah rele alat/rele untuk mendeteksi dan mengamankan terhadap gangguan di dalam trafo yang menimbulkan gas.
Minyak trafo
bersifat pula sebagai isolasi (daya tegangan tembus tinggi) sehingga berfungsi sebagai media pendingin dan isolasi.
Inti Besi; dibuat dari lempengan-lempengan feromagnetik tipis yang berguna untuk mempermudah jalan fluksi yang ditimbulkan oleh arus listrik yang melalui kumparan. Inti besi ini juga diberi isolasi untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh arus eddy “Eddy Current”.
Sebuah trafo terdiri dari kumparan dan inti besi. Biasanya terdapat 2 buah kumparan yaitu kumparan primer dan kumparan sekunder. Kedua kumparan ini tidak berhubungan secara fisik tetapi dihubungkan oleh medan magnet. Untuk meningkatkan induksi magnetik antara 2 kumparan maka ditambahkan inti besi seperti pada gambar 1.
Inti besi pada trafo dibedanya menjadi 2 macam yaitu : 1. Inti besi tipe Shell (Shell Core Transformator) 2. Inti besi tipe tertutup (Closed Core Transformator)
Pada trafo dengan inti besi berbentuk shell, kumparan dikelilingi oleh inti besi. Fluks magnetik pada inti besi tipe shell akan terbelah dua (lihat gambar 2). Sementara kumparan primer dan kumparan sekunder digulung bersamaan. Untuk trafo yang memiliki inti besi tipe tertutup. Tidak ada pembagian fluk magnetik. Kumparan primer dan kumparan sekunder terpisah dan dihubungkan dengan inti besi.
Inti besi trafo tidak dibuat berbentuk besi tunggal, tetapi dibuat dari pelat besi yang berlapis – lapis.
Mengapa inti besi sebuah trafo harus dibuat berlapis-lapis?.
Untuk menjawab pertanyaan ini , kita terlebih dahulu harus mempelajari rugi-rugi yang terjadi pada inti besi. Rugi – rugi yang terjadi pada inti besi disebut “iron losses “ (rugi-rugi besi). Kerugian pada inti besi terdiri dari :
1. Hysterisis losses (rugi-rugi histerisis)
listrik ukuran besar, harus didinginkan dengan media pendingin. Umumnya digunakan minyak khusus untuk mendinginkan trafo ini.
Sebuah trafo didesain untuk bekerja pada rentang frekuensi tertentu. Menurunnya frekuensi arus listrik dapat menyebabkan meningkatnya rugi-rugi histerisis dan menurunkan kapasitas (VA) trafo.
2. Kerugian karena Eddy current (eddy current losses)
Kerugian karena Eddy current disebabkan oleh aliran sirkulasi arus yang menginduksi logam. Ini disebabkan oleh aliran fluk magnetik disekitar inti besi. Karena inti besi trafo terbuat dari konduktor (umumnya besi lunak), maka arus Eddy yang menginduksi inti besi akan semakin besar. Eddy current dapat menyebabkan kerugian daya pada sebuah trafo karena pada saat terjadi induksi arus listrik pada inti besi, maka sejumlah energi listrik akan diubah menjadi panas. Ini merupakan kerugian.
Rugi-rugi tembaga (copper losses)
Rugi – rugi yang ketiga adalah rugi-rugi tembaga (copper losses). Rugi-rugi tembag terjadi di kedua kumparan. Kumparan primer atau sekunder dibuat dari gulungan kawat tembaga yang dilapisi oleh isolator tipis yang disebut enamel. Umumnya kumparan dibuat dari gulungan kawat yang cukup panjang. Gulungan kawat yang panjang ini akan meningkatkan hambatan dalam kumparan. Pada saat trafo dialiri arus listrik maka hambatan kumparan ini akan mengubah sejumlah kecil arus listrik menjadi panas yaitu sebesar (i2R). Semakin besar harga R maka semakin besar pula energi panas yang timbul di dalam kumparan. Mutu kawat yang bagus dengan nilai hambatan jenis yang kecil dapat mengurangi rugi – rugi tembaga.
4. PERCOBAAN
4.1. PROSEDUR PERCOBAAN
Percobaan 2.1
Gambar 2.3 Diagram pemasangan percobaan 2.1
Pertanyaan 1 Sebutkan pengertian Transformator (beserta contoh dan penjelasannya) dan jelaskan prinsip dasar suatu transformator!
Pertanyaan 2 Mengapa transformator harus menggunakan sumber tegangan AC? Coba jelaskan menurut pendapat saudara.
Pertanyaan 3 Sebutkan dan jelaskan kehilangan – kehilangan pada transformator yang mempengaruhi tingkat efisiensinya !
Pertanyaan 4 Apakah yang dimaksud dengan Autodan trafo dan jelaskan cara kerjanya?
Pengujian Rugi Inti Besar
1. Setting circuit breaker pada posisi ON (1)
2. Tekan dan lepaskan tombol “power” pada panel depan. Lampu indicator hijau pada tombol seharusnya menyala.
3. Sesuaikan resistor variable 100 ohm untuk memberikan rangkaian primer 0,4 A pada multimeter A1.
4. Pada wattmeter, amati pembacaan daya primer (lihat cara menggunakan wattmeter pada halaman 3-3-4) dan masukan ke dalam contoh table 3-3-1 (bagian table hasil).
5. Pada mutimeter A2, amati arus sekunder dan masukkan pada table 3-3-3 6. Setting circuit breaker ke posisi OFF (0)
7. Tekan dan lepaskan tombol “power”. Lampu indikator padam
1. Pada transformator test rig, longgarkan kedua thumbscrew yang melindungi pemisah pengapit dan pindahkan logan inti U dengan dua inti U terlaminasi (berdasarkan percobaan 2 untuk detail susunan). Pindahkan pemisah pengapit dan mankan dengan thumbscrew.
2. Setting circuit breaker ke posisi ON (1)
3. Tekan dan lepaskan tombol “power”. Indikator hijau seharusnya menyala. 4. Sesuaikan resistor variable 100 ohm untuk memberikan rangkaian primer 0,4 A
pada multimeter A1.
5. Pada wattmeter, amati pembacaan daya primer (lihat cara menggunkan wattmeter pada halaman 3-8-4) dan masukkan ke dalam contoh table 3-3-2 ( bagian table hasil).
6. Pada mutimeter A2, amati arus sekunder dan masukkan pada table 3-3-2 7. Setting circuit breaker pada posisi Off (1)
8. Tekan dan lepaskan tombol “power”. Lampu indicator padam.
Percobaan 2.2 Daya Sekunder Rangkaian Trafo
Pada modul 61-400 susun test rig transformator mrnggunkan logam inti U seperti dalam percobaan 2. Buat hubungan seperti ditunjukkan dalam gamabr 3-3-5 (rangkaian uji) dan gambar 3-3-6 ( diagram potongan).
Gambar 2.5. Percobaan 2.2 Diagram Pemasangan percobaan 2.2
Pertanyaan 5 Berapakah sudut fas diantara i1 (t) dan (t) pada sebuah transformator ideal? Mengapa demikian coba jelaskan?
Pertanyaan 6 Pada Transformator kita mempelajari beberapa hokum, seperti hokum Faraday, hokum Lenz, dan lain – lain. Coba anda sebutkan hokum – hokum apa saja yang mempelajari tentang transformator, dan jelaskan maksud dari hokum – hokum tersebut yang berhubungan dengan transformator?
Pertanyaan 7 Rugi –rugi pada transformator salah satunya dipengaruhi oleh arus pusar (Eddy Current). Apa yang anda ketahui dengan arus pusar dan bagaimana cara mengurangi efek arus pusar tersebut? Coba jelaskan
Pertanyaan 8 Kenapa transformator sering bergetar atau beresonansi?
Pengujian Rugi Inti Besar
1. Setting circuit breaker pada posisi ON (1)
2. Tekan dan lepaskan tombol “power” pada panel depan. Lampu indikator hijau pada tombol seharusnya menyala.
3. Sesuaikan resistor variable 100 ohm untuk memberikan rangkaian primer 0,4 A pada multimeter A1.
4. Pada wattmeter , amati pembacaan daya primer (lihat cara menggunakan wattmeter pada halaman 3-3-4) dan masukkan ke dalam contoh table 3-3-3 (bagian table hasil)
5. Pada multimeter A2, amati arus sekunder dan masukkan pada atbel 3-3-3 6. Setting circuit breaker ke posisi off (0)
Pengujian Rugi Inti Rendah
1. Pada transformator test rig, longgarkan kedua thumbscrew yang melindungi pemisah pengapit dan pindahkan logam inti U dengan dua inti U terlaminasi (berdasarkan percobaan 2 untuk detail susunan). Pindahkan pemisah pengapit dan amankan dengan thumbscrew.
2. Setting circuit breaker ke posisi ON (1)
3. Tekan dan lepaskan tombol “power”. Indikator hijau seharusnya menyala. 4. Sesuaikan resistor variable 100 ohm untuk memberikan rangakian primer 0,4
A pada multimeter A1.
5. Pada wattmeter, amati pembacaan daya primer (lihat cara menggunakan wattmeter pada halaman 3-3-4) dan masukkan ke dalam contoh table 3-3-4 ( bagian table hasil).
6. Pada mutimeter A2, amati arus sekunder dan masukkan pada table 3-3-4 7. Setting circuit breaker pada posisi off (1)
`4.2. DATA HASIL PERCOBAAN
Inti besi :
Vin Vp Ip Vs Is Pp Ps Efiensi Rasio
Arus
Rasio Tegangan 24 V 8 V 0.4A 3 V 0.45A 3.2
VA
1.35 VA
42.187 5 %
1.125 0.375
Inti Laminasi :
Vin Vp Ip Vs Is Pp Ps Efiensi
%
Rasio Arus
Rasio Tegangan 24 V 2.2 V 0.4A 1 V 0.3A 0.88
VA
0.3 VA
293.3 0.75 0.45
Daya primer dan Daya sekunder pada Inti Besi
Rasio Arus dan Rasio Tegangan Rasio arus , a = Is Efisiensi Transformator inti besi :
Efisiensi = Daya SekunderDaya Primer x100 = 1.35VA
3.2VA x100 = 42.1875 %
Daya primer dan Daya sekunder pada Inti Laminasi Pp = Vp x Ip
Rasio Arus dan Rasio Tegangan Rasio arus , a = Is
Rasio Tegangan , a = Vs Vp = 2.21VV = 0.45 Efisiensi Transformator inti besi :
Efisiensi = Daya Sekunder Daya Primer x100 = 0.88VA
0.3VA x100 = 293.3 %
5. TUGAS DAN JAWABAN
1. Sebutkan macam-macam Trafo dan pengaplikasiannya? 2. Jelaskan mengapa Trafo menggunakan arus AC ?
Jawab :
1. Macam-macam trafo dan pengaplikasiannya : 1. Step-Up
Lambang transformator step-up
jumpai pada rangkaian inverter, televisi, dan rangkaian yang memerlukan tegangan tinggi lainnya.
2. Step-down
Skema transformator step-down
Transformator step-down memiliki lilitan sekunder lebih sedikit daripada lilitan primer, sehingga berfungsi sebagai penurun tegangan. Transformator jenis ini sangat mudah ditemui, terutama dalam adaptor AC-DC. Trafo ini banyak digunakan pada rangkaian elektronika yang membutuhkan tegangan catu rendah.
3. Autotransformator
Skema transformator
Transformator jenis ini hanya terdiri dari satu lilitan yang berlanjut secara listrik, dengan sadapan tengah. Dalam transformator ini, sebagian lilitan primer juga merupakan lilitan sekunder. Fasa arus dalam lilitan sekunder selalu berlawanan dengan arus primer, sehingga untuk tarif daya yang sama lilitan sekunder bisa dibuat dengan kawat yang lebih tipis dibandingkan transformator biasa. Keuntungan dari autotransformator adalah ukuran fisiknya yang kecil dan kerugian yang lebih rendah daripada jenis dua lilitan. Tetapi transformator jenis ini tidak dapat memberikan isolasi secara listrik antara lilitan primer dengan lilitan sekunder. Selain itu, autotransformator tidak dapat digunakan sebagai penaik tegangan lebih dari beberapa kali lipat (biasanya tidak lebih dari 1,5 kali). 4. Trafo Arus
untuk sistem pengukuran dan proteksi, Mengisolasi rangkaian sekunder terhadap rangkaian primer, yaitu memisahkan instalasi pengukuran dan proteksi dari tegangan tinggi dan Memungkinkan standarisasi rating arus untuk peralatan sisi sekunder.Penggunaan Trafo Arus (Current Transformer/CT) dapat kita jumpai di titik-titik pengukuran PLN atau di panel-panel milik pelanggan dengan daya relatif besar. Untuk melihat fisik trafo arus agak sulit memang, karena lokasi trafo arus tersebut biasanya tersembunyi di dalam kotak panel sehingga agak sulit dilihat dari luar.
5. Trafo tegangan atau trafo potensial
6.ANALISA HASIL PERCOBAAN
Pada percobaan bahan magnetik penyusun inti transformatorpraktikan melakukan dua (2) percobaan yaitu, yang pertama daya primer dan sekunder rangkaian transformator berinti besi.Dan yang kedua yaitu, Daya primer dan sekunder rangkaian transformator berinti laminasi.Dari percobaan yang telah dilakukan didapatkan data hasil percobaan yang menunjukkan bahwa dari
tegangan primer baik pada laminasi ataupun inti besi, tegangan primer lebih besar dari tegangan sekunder.Hal ini menunjukkan bahwa transformator tersebut
mengalami penurunan nilai tegangan dari kumparan primer ke kumparan
sekunder.Dan nilai dari daya primer baik pada percobaan menggunakan inti besi tebal maupun inti laminasi lebih besar daripada nilai dari daya sekunder.Hal ini dikarenakan nilai dari tegangan primer dan arus primer pada inti besi dan inti laminasi lebih besar daripada nilai tegangan sekunder dan arus sekunder pada inti besi dan inti laminasi yang menjadi besaran pengali untuk mendapatkan nilai daya.
ketebalan inti magnetik penyusun inti transformator maka akan semakin baik juga efisiensi dayanya.
7. KESIMPULAN
1. Tegangan dan arus yang dihasilkan akan sangat berpengaruh terhadap besarnya daya yang disalurkan.
2. Nilai efisiensi inti laminasi lebih besar daripada nilai efisiensi intibesi.
3. Semakin baik bahan penyusun inti transformator maka akan semakin baik juga efisiensi dayanya.
4. Inti laminasi lebih efisiensi dibandingkan dengan inti besi dengan bahan penyusun inti yang tebal.
DAFTAR PUSTAKA
Tim Laboratorium Fenomena Medan Elektromagnetik. 2016. Modul Praktikum Fenomena Medan Elektromagnetik. Laboratorium Fenomena Medan Elektromagnetik. Indralaya: Universitas Sriwijaya.
_______. 2016. Definisi Transformator Mesin Listrik. http://infokitabersama
.com/2013/03/definisitransformatormesinlistrik.html. (Diakses 19 September 2016)
Djukarna. 2013. Transformator. http:Djukarna.wordpress.com/2013/10/21/trans formator. (Diakes 19 September 2016)
LAMPIRAN a. Lampiran Alat
Modul 61--400
Multimeter
Inti Besi Tebal Jumper
