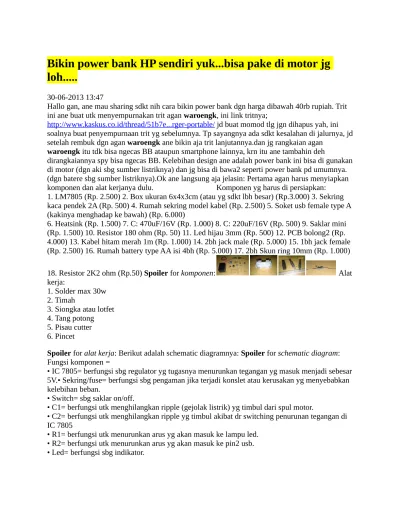

Bikin power bank HP sendiri yuk...bisa pake di motor jg
loh...
30-06-2013 13:47
Hallo gan, ane mau sharing sdkt nih cara bikin power bank dgn harga dibawah 40rb rupiah. Trit ini ane buat utk menyempurnakan trit agan waroengk, ini link tritnya;
http://www.kaskus.co.id/thread/51b7e...rger-portable/ jd buat momod tlg jgn dihapus yah, ini soalnya buat penyempurnaan trit yg sebelumnya. Tp sayangnya ada sdkt kesalahan di jalurnya, jd setelah rembuk dgn agan waroengk ane bikin aja trit lanjutannya.dan jg rangkaian agan
waroengk itu tdk bisa ngecas BB ataupun smartphone lainnya, krn itu ane tambahin deh
dirangkaiannya spy bisa ngecas BB. Kelebihan design ane adalah power bank ini bisa di gunakan di motor (dgn aki sbg sumber listriknya) dan jg bisa di bawa2 seperti power bank pd umumnya. (dgn batere sbg sumber listriknya).Ok ane langsung aja jelasin: Pertama agan harus menyiapkan komponen dan alat kerjanya dulu. Komponen yg harus di persiapkan:
1. LM7805 (Rp. 2.500) 2. Box ukuran 6x4x3cm (atau yg sdkt lbh besar) (Rp.3.000) 3. Sekring kaca pendek 2A (Rp. 500) 4. Rumah sekring model kabel (Rp. 2.500) 5. Soket usb female type A (kakinya menghadap ke bawah) (Rp. 6.000)
6. Heatsink (Rp. 1.500) 7. C: 470uF/16V (Rp. 1.000) 8. C: 220uF/16V (Rp. 500) 9. Saklar mini (Rp. 1.500) 10. Resistor 180 ohm (Rp. 50) 11. Led hijau 3mm (Rp. 500) 12. PCB bolong2 (Rp. 4.000) 13. Kabel hitam merah 1m (Rp. 1.000) 14. 2bh jack male (Rp. 5.000) 15. 1bh jack female (Rp. 2.500) 16. Rumah battery type AA isi 4bh (Rp. 5.000) 17. 2bh Skun ring 10mm (Rp. 1.000)
18. Resistor 2K2 ohm (Rp.50) Spoiler for komponen: Alat
kerja:
1. Solder max 30w 2. Timah
3. Siongka atau lotfet 4. Tang potong 5. Pisau cutter 6. Pincet
Spoiler for alat kerja: Berikut adalah schematic diagramnya: Spoiler for schematic diagram: Fungsi komponen =
• IC 7805= berfungsi sbg regulator yg tugasnya menurunkan tegangan yg masuk menjadi sebesar 5V.• Sekring/fuse= berfungsi sbg pengaman jika terjadi konslet atau kerusakan yg menyebabkan kelebihan beban.
• Switch= sbg saklar on/off.
• C1= berfungsi utk menghilangkan ripple (gejolak listrik) yg timbul dari spul motor.
• C2= berfungsi utk menghilangkan ripple yg timbul akibat dr switching penurunan tegangan di IC 7805
Langkah kerja:Spoiler for langkah 1:
• Potong pcb seukuran 5x3.5cm
• pasang komponen dan atur tata letaknya sedemikian rupa. (letak komponen gak mesti sama persis kayak yg ane punya)
• Jgan lupa gabungkan heatsink dgn IC LM 7805, fungsinya utk membuang panas yg dihasilkan dr 7805
• Beberapa komponen yg hrs agan perhatikan pd kaki2nya, krn kl terbalik rangkaian tdk akan bekerja. Spoiler for langkah 2: • Krn rangkaian ini sangat sederhana sekali, maka ane gak perlu bikin jalur pcbnya dgn cara di rendam ferichlorid, tp cukup di buatkan jalurnya dgn
memanfaatkan potongan kaki komponen.
• Kl mau lbh rapi memang bisa menggunakan pcb polos yg di rendam ferichlorid, tp takunya msh ada agan yg blm ngerti cara bikin pcb dgn ferichloride, mengingat ferichlorid itu adalah zat kimia yg cukup beracun dan utk menjelaskannya butuh waktu lg
• Jadi lakukan penyolderan sambil membuat jalur sesuai gambar menggunakan sisa potongan kaki komponen.
• dan hasilnya kira2 akan jd seperti ini:
Warna merah keterangan komponen dan kaki-kakinya.
Warna biru jalur koneksinya. Spoiler for langkah 3: • Setelah itu buat lubang pada kotak utk usb, lampu led, saklar dan kabel.
Spoiler for langkah 4: • Potong kabel merah hitam, kira2 30cm, pada bagian kabel merah yg menuju aki motor, agan sambung dgn skun ring dan sekring, sekring berfungsi utk pengaman jika terjadi konslet, dan diujung yg satunya agan sambung dgn jack male.
• penyolderan jack male ataupun female tidak boleh terbalik, kabel merah harus yg di tengah, kabel hitam dipinggir, berikut gambarnya;
• setelah selesai hasilnya akan jd seperti ini:
Spoiler for langkah 5: • potong jg sedikit kabel utk disambung ke rumah battery, pada ujung kabelnya jg di sambung dgn jack male.
• Hasilnya akan seperti ini:
Spoiler for langkah 6:
• Sambung jg bagian yg di power banknya dgn jack female. • Masukkan rangkaian kedalam boxnya.
• Hasilnya akan seperti ini: Spoiler for langkah 7:
• Kl sdh selesai kira2 penampakannya akan seperti ini. Power bank siap digunakan. • Jika agan menggunakan battery nyambungnya seperti ini:
• Jika dipake di motor nyambungnya seperti ini; Spoiler for langkah 8: • Skrg lakukan test dgn battery terlebih dahulu, gunakan battery AA 4bh utk pengetesan.
• Lampu harus menyala, fungsi lampu led hanya sbg indikator bahwa power bank hidup.
• Mgkn agan perlu melubangi bagasi motor spy kabel bisa masuk, spy hpnya bisa disimpan di bagasi waktu ngcasnya sambil naik motor.
Spoiler for pengetesan di motor: • Sekarang tinggal di test deh gan.
Spoiler for pemahaman tentang power bank:
Utk pengisian yg menggunakan battery, ini bersifat darurat saja, bukan utk pengisian full, krn kapasitas battery biasa tdk akan bisa ngecas hp sampe penuh, tp minimal bisa jd solusi kl lg ada urusan penting tp hp lowbatt. Kelebihan menggunakan battery adalah bisa di beli dimanapun, bahkan di warung tradisional sekalipun.
Begitupun jg kl agan ngisi dgn aki di motor, hindarkan utk pengisian sampe penuh, isi sj sampe kira2 seperempat. Alasannya krn power bank ini mampu memberikan arus sampai dgn maksimal 1A, kelebihannya ngecas jd cepet penuh, tp kekurangannya battery jg cepet habis, umur battery jg jd lebih pendek, malahan berpotensi batterynya melendung.
biasanya PB bikinan pabrik outputnya adalah sebesar 1A, bahkan ada yg memiliki 2 ouput yaitu 1A dan 2A, nah utk ngecas segala jenis HP dan tablet kecil (HP biasa, android, iphone, BB, dan semua merk tablet yg ukurannya kira2 7') nah agan pake aja yg 1A, jgn pernah pake yg 2A, dijamin battery HP agan akan cepet rusak. utk yg 2A itu hanya boleh utk pengisian tablet yg besar sekitar 7inchi keatas (ipad, samsung 7'/9'/10', atau merk lain yg pokoknya tabletnya besar). jd pd prinsipnya PB tidak boleh dianggap sbg pengganti adaptor aslinya.
Spoiler for hukum pengecasan battery:
Berikut ane jelaskan hukum pengecasan battery:
Arus yg masuk ke battery cas haruslah maksimal 10% dr kapasitas battery tsb.
Contoh: bila battery agan berkapasitas 1000mAH, maka adaptor yg digunakan maksimal adalah 100mAH, bila adaptornya lbh besar pengecasan akan lbh cepat, tp nanti batterynya jg habis lbh cepat, umur battery jd lebih pendek krn sel2 battery dipaksa utk terima arus dgn cepat, dan inilah yg menyebabkan battery agan jd bunting tanpa bapak. Bila kurang dr 100mA pengecasan akan lbh lambat, tp umur battery lbh awet. Jd kl agan menggunakan adaptor yg ngecasnya cepet banget itu bukan berarti adaptornya bagus, tp justru adaptornya bikin ngerusak battery.
Banyak dipasaran beredar adaptor hp KW yg bisa ngecas cepat, padahal agan udeh liat tulisan di adaptornya itu sesuai dgn perhitungan di atas. Berarti adaptor itu sebenarnya ngecasnya lbh dr yg tertera di body adaptornya, cumen knp di tulis lbh kecil? Krn utk membuat konsep pemikiran kpd masyarakat kl adaptor yg ngecasnya cepet adalah adaptor yg bagus, sehingga adaptornya laku keras dipasaran. Padahal itu hal yg keliru.
Jd kl power bank rakitan ane ini berpotensi memperpendek umur battery agan, ngapain kita pake nih power bank? Pasti banyak yg berpikir seperti itu, tp seperti yg ane tulis di atas, power bank (buatan ane ataupun yg beredar dipasaran) semuanya adalah utk yg bersifat darurat. Jd kl hp agan udeh lowbatt dan gak ada urusan penting, yah mending diemin mati aja, nanti ngecasnya
