BAB III
BAB III
ELABORASI TEMA
3.1Pengertian Tema
Bioklimatik berasal dari bahasa asing yaitu Bioclimatology. Menurut Kenneth Yeang,
“ Bioclimatology is the study of the relationship between climate and life, particulary the effect of climate on the health of activity of living things”.
Bioklimatik adalah Ilmu yang mempelajari antara hubungan iklim dan kehidupan terutama efek dari iklim pada kesehatan dan aktivitas sehari-hari. Dari penjelasan diatas dapat disimpulkan bahwa arsitektur bioklimatik merupakan suatu pendekatan dalam merancang bangunan dengan metode hemat energi yang memperhatikan iklim setempat dan memecahkan masalah iklim dengan menerapkannya pada bangunan.
3.2 Interpretasi Tema
Prinsip-prinsip Arsitektur Bioklimatik (Yeang, 1999)
Meminimalkan ketergantungan pada sumber energi yang tidak dapat diperbaharui.
Penghematan energi dari segi bentuk bangunan, penempatan bangunan dan pemilihan material.
Mengikuti pengaruh budaya setempat.
Hal-hal yang harus diperhatikan dalam mendesain bangunan dengan tema bioklimatik strategi pengendalian iklim yakni
Memperhatikan keuntungan matahari
Meminimalkan perlakuan aliran panas
Meminimalkan besaran bukaan/bidang terhadap matahari
Memperhatikan ventilasi
Prinsip Arsitektur Bioklimatik Menurut Kenneth Yeang (Yeang, 1999) 1) Penempatan Core
Penggunaan core bukan hanya sebagai bagian struktur, tapi juga mempengaruhi kenyamanan termal. Penempatan core ganda memiliki banyak keuntungan, dengan memakai dua core dapat dijadikan sebagai penghalang panas yang masuk ke dalam bangunan. Penelitian harus menunjukkan penggunaan pengkondisian udara secara minimum dari penempatan servis core ganda yang tampilan jendala menghadap utara dan selatan, dan core ditempatkan pada sisi timur dan barat. Penerapan ini juga dapat diterapkan pada daerah beriklim sejuk.
Core Pusat Core Ganda Core Tunggal Gambar 3.1 Penempatan Core
Sumber : The Basis for Designing Sustainable Intensive Buildings (Yeang, 1999)
2) Menetukan Orientasi
Orientasi bangunan yang terbaik adalah meletakkan luas permukaan bangunan terkecil menghadap timur – barat memberikan dinding eksternal pada luar ruangan atau pada emperan terbuka. Kemudian untuk daerah tropis peletakan core lebih baik di poros timur-barat. Hal ini dimaksudkan daerah buffer dan dapat menghemat AC dalam bangunan.
3) Penempatan Bukaan Jendela
maka teras bisa berfungsi sebagai “ruang sinar matahari”, berkumpulnya
panas matahari, seperti rumah kaca.
Gambar 3.2 Penggunaan Kaca Jendela
Sumber : The Basis for Designing Sustainable Intensive Buildings (Yeang, 1999)
Menggunakan kaca jendela yang sejajar dengan dinding luar dan menggunakan kaca dengan sistem Matrical Bioclimatic Window (MBW). MBW didesain sebaai elemen yang fungsinya dikhususkan untuk ventilasi, perlindungan tata surya, penerangan alami dan area visualisasi.
4) Penggunaan Balkon
Menurut Yeang penempatan teras pada bagian dengan tingkat panas yang tinggi dapat mengurangi penggunaan panel-panel anti panas. Hal ini dapat memberikan akses ke teras yang dapat juga digunakan sebagai area evakuasi jika terjadi bencana seperti kebakaran. Karena adanya teras-teras yang lebar akan mudah membuat taman dan menanam tanaman yang dapat dijadikan pembayang sinar alami dan sebagai daerah yang fleksibel akan mudah untuk menambah fasilitas-fasilitas yang akan tercipta dimasa yang akan datang.
5) Membuat Ruang Transisional
Puncak bangunan seharusnya dilindungi oleh sirip-sirip atap yang mendorong angin masuk ke dalam bangunan. Hal ini juga bisa di desain sebagai fungsi wind scoops untuk mengendalikan pengudaraan alami yang masuk ke dalam bagian gedung.
Gambar 3.3 Penggunaan Ruang Transisional
Sumber : The Basis for Designing Sustainable Intensive Buildings (Yeang, 1999)
6) Desain Pada Dinding
Penggunaan membran yang menghubungkan bangunan dengan lingkungan dapat dijadikan sebagai kulit pelindung. Pada iklim sejuk, dinding luar harus dapat menahan dinginnya musim dingin dan panasnya musim panas. Pada kasus ini, dinding luar harus seperti pelindung, dengan bagian yang variable yang menyediakan insulasi yang bagus tetapi harus dapat dibuka pada musim kemarau. Pada daerah tropis dinding luar harus bisa digerakkan yang mengendalikan dan cross ventilation untuk kenyamanan dalam bangunan.
Gambar 3.4 Penggunaan Membran Pada Dinding
7) Hubungan Terhadap Landscape
Menurut Yeang, lantai dasar bangunan tropis seharusnya lebih terbuka keluar dan menggunakan ventilasi yang alami karena hubungan lantai dasar dengan jalan juga penting. Fungsi atrium dalam ruangan pada lantai dasar dapat mengurangi tingkat kepadatan jalan. Tumbuhan dan lanskap digunakan tidak hanya untuk kepentingan ekologis dan estetika, tetapi juga membuat bangunan menjadi lebih sejuk.
Gambar 3.5 Hubungan Terhadap Lanskap
Sumber : The Basis for Designing Sustainable Intensive Buildings (Yeang, 1999)
8) Menggunakan Alat Pembayang Pasif
Menurut Yeang, pembayang sinar matahari adalah esensi pembiasan sinar matahari pada dinding yang menghadap matahri secara langsung (pada daerah tropis berada disisi timur dan barat) sedangkan
cross ventilation seharusnya digunakan (bahkan diruang ber-AC)
meningkatkan udara segar dan mengalirkan udara panas keluar. Dengan adanya ventilasi, maka udara panas diatas gedung dapat dialirkan ke lingkungan luar sehingga dapat menyegarkan ruangan kembali. Untuk penggunaan wind scoops diletakkan pada pertemuan fasad yang berfungsi sebagai daerah tangkapan angin.
Solar shading Cross ventilation Wind scoops
Gambar 3.6 Sistem Pembayangan dan Penghawaan
9) Penyekat Panas Pada Lantai
Menurut Yeang, insolator panas yang baikpada kulit bangunan dapat mengurangi pertukaran panas yang terik dengan udara dingin yang berasal dari dalam bangunan. Karakteristik thermal insulation adalah secara utama ditentukan oleh komposisinya. Dengan alasan tersebut maka
thermal insolation dibagi menjadi lima bagian utama yaitu:
· Flake (serpihan) · Fibrous (berserabut)
· Granular (butiran – butiran) · Cellular (terdiri dari sel) · Reflective (memantulkan)
Gambar 3.7 Sistem Pembayangan
Sumber : The Basis for Designing Sustainable Intensive Buildings (Yeang, 1999)
3.3 Keterkaitan Tema dan Judul Proyek
Rumah sakit pemdidikan merupakan bangunan yang didalamnya terdapat berbagai macam aktifitas seperti aktifitas pelayanan kesehatan, pendidikan dan penelitian/riset. Setiap aktifitas yang terjadi di dalam rumah sakit harus dilandasi oleh aspek kenyamanan dan keamanan lingkungan agar pengguna bangunan baik ruang dalam maupun ruang luar dapat melakukan aktifitas dengan lancar dan nyaman.
menciptakan suasanan yang nyaman dan tenang yang dapat membantu proses penyembuhan pasien.
Perancangan bangunan arsitektur bioklimatik ini lebih mengutamakan kenyamanan pengguna, bentuk bangunan berasal dari iklim tropis, penggunaan struktur disesuaikan dengan fungsi bangunan.
Arsitektur bioklimatik juga kaitannya dengan hemat energi sehingga dapat membuat bangunan terasa nyaman. Hal ini juga berkaitan dengan kasus proyek rumah sakit. Rumah sakit dikenal dengan banyak memakai energi baik dari aspek mekanikal/elektrikal, pengkondisisan udara, sanitasi dan sebagainya. Jika tidak dilakukan penghematan energi, maka hal tersebut akan berdampak pada pengguna bangunan baik ruang dalam maupun ruang luar rumah sakit merasa tidak nyaman. 3.4 Penerapan Tema Pada Bangunan
Konsep rumah sakit bertemakan arsitektur bioklimatik dalam kasus proyek Rumah Sakit Pendidikan ini diterapkan dengan tujuan untuk menciptakan rumah sakit pendidikan yang ramah lingkungan dan dapat menyesuaikan diri dengan lingkungan. Berikut ini adalah penerapan arsitektur bioklimatik pada bangunan rumah sakit pendidikan.
Penempatan core pada sisi timur dan barat bangunan jika memungkinkan pada site.
Meminimalkan pembesaran bukaan/ bidang terhadap matahari.
Adanya ruang transisi pada bagian tengah bangunan sebagai ruang ruang udara (pergerakan udara dan cahaya yang masuk ke dalam bangunan) dan atrium.
Penggunaan material yang dapat memantulkan radiasi panas matahari.
3.5 Studi Banding Tema Sejenis 3.5.1 Menara Mesiniaga Malaysia
Gambar 3.8 Menara Mesiniaga
Sumber : www.akdn.org
Menara mesiniaga merupakan kantor pusat IBM di Subang Jaya dekat Kuala Lumpur. Bangunan ini merupakan bangunan hightech yang memiliki tinggi bangunan 15 lantai. Bangunan tunggal dengan tower tinggi yang modern merupakan hasil penelitian arsitek, Kenneth Yeang selama sepuluh tahun tentang prinsip-prinsip desain bangunan tinggi medium. Tiga bagian struktur terdiri dari bagian dasar “hijau” yang dinaikan, sepuluh lantai ruang kantor yang dilingkari balkon taman, hiasan dinding luar sebagai pembayang dan puncaknya dipasang atap matahari (sun roof).
Gambar 3.9 Penggunaan Sun Roof Menara Mesiniaga
Strategi desain Yeang menggunakan pendekatan ekologi dan lingkungan mengurangi biaya perawatan jangka panjang dengan mengurangi pemakaian energi. Sangat penting bahwa merancang bangunan dengan pendekatan iklim memberikan dimensi estetik bagi pekerjaannya (Yeang) yang tidak ditemukan pada jenis bangunan medium high rise dengan penutup kaca dan pengkondisian udara.
Bangunan ini dirancang dengan tetap mempertahankan konsep ramah lingkungan dan dapat menyesuaikan diri dengan lingkungan. Untuk itu, menara ini menggunakan banyak kanopi dan kisi-kisi. Dapat dilihat pada gambar,
hightech Menara Mesiniaga setnggi 8 lantai dirancang dengan style modern dan
bertemakan bioklimatik.
Gambar 3.10 Detail Kisi-Kisi Menara Mesiniaga
Sumber : www.akdn.org
Gambar 3.11 Penggunaan Shading Pada Menara Mesiniaga
Sumber : www.akdn.org
Yeang menyebut pendekatannya dengan “gedung jangkung bioklimatik” yang memberikan kontrol iklim yang peka terhadap hemat energi, termasuk didalamnya menggunakan unsur hijau, pengudaraan dan pencahayaan yang alami secara intensif. Konsistensi untuk meneliti Bioclimatic Architecture untuk merancang gedung tinggi di daerah beriklim tropis. Kepedulian Yeang dalam menggali gedung tinggi secara Bioklimatik bertujuan untuk mengurangi biaya bangunan dengan cara menekan konsumsi energi mengembangkan keuntungan bagi pengguna dengan memberikan nilai-nilai ekologis.
3.5.2 The Roof-Roof House Malaysia
Gambar 3.12 Roof-Roof House
Bangunan ini juga didesain oleh Yeang dengan tema bioklimatik pada tahun 1984 di Kuala Lumpur, Malaysia. Bangunan ini merupakan tempat tinggal yang ditempati oleh dirinya sendiri dan berada di lingkungan perkebunan karet.
Bagian yang menarik yaitu atap dengan louverd payung atap. Atap melengkung di puncak bangunan berfungsi untuk menyaring cahaya yang masuk ke dalam rumah dan mengatur pencahayaan yang masuk. Pada sore hari, panas matahari dipantulkan ke samping sehingga dapat meminimalkan cahaya yang masuk ke dalam bangunan.
Gambar 3.13 Penggunaan Shading/ Louverd Pada Roof-Roof House
Sumber : Key House of the Twentieth Century: Plans, Section and Elevation (Colin, 2006)
Gambar 3.14 Potongan Yang Menunjukkan Respon Bangunan Terhadap Cahaya Matahari
Sumber : Key House of the Twentieth Century: Plans, Section and Elevation (Colin, 2006)
Dari penjelasan sebelumnya mengenai penerapan bioklimatik terhadap Menara Mesiniaga dan The Roof-roof House dapat disimpulkan bahwa penerepan arsitektur bioklimatik untuk bangunan tinggi dapat dilakukan dengan cara penggunaan balkon, penggunaan kanopi dan kisi-kisi (sun shading) pada dinding kaca/ jendela kaca, penngunaan sun roof pada puncak bangunan, penempatan
service core pada sisi timur dan barat bangunan. Sedangkan untuk bangunan
BAB IV
BAB IV
ANALISA
4.12 Analisa Site
4.12.1 Analisa Kondisi Eksisting
Gambar 4.1 Analisa Kondisi Eksisting
Sumber : Analisis Pribadi, 2016
4.12.2 Tata Guna Lahan
Berdasarkan RUTRK Kota Sibolga, lokasi kasus proyek ini merupakan Kelurahan Muara Pinang termasuk ke dalam wilayah pengembangan pembangunan dengan peruntukkan lahan sebagai kawasan permukiman, fasilitas kesehatan, fasilitas pendidikan serta perdagangan dan jasa. Sebagai kawasan kesehatan, lokasi ini sangat potensial untuk dibangun fasilitas kesehatan berupa rumah sakit. Berikut ini adalah peta tata guna lahan pada sekitar lokasi proyek.
Gambar 4.2 Analisa Tata Guna Lahan
4.12.3 Batas Site
Gambar 4.3 Analisa Batas Site Sumber : Analisis Pribadi, 2016
Umumnya pada Jl. Sisingamangaraja terdapat beberapa bangunan sebagai komersil, salah satunya ruko yang terdapat di sisi timur laut dari site. Ruko ini berlantai 3.
Rumah penduduk Jl. Kader Manik
Jl. Sisingamangaraja
Ruko Umumnya pada Jl. Kader Manik ini
terdapat banyak rumah penduduk yang terdiri dari bangunan 1-2 lantai. Pada sisi tenggara
dari site berbatasan dengan rumah penduduk yang terdiri dari bangunan 1-2 lantai
Pada sisi barat daya dari site berbatasan dengan universitas (STIKes Nauli Husada). Namun masih ada beberapa fungsi yang masih dalam tahap konstruksi yakni gedung rektor, gedung kuliah dan praktek. Sedangkan untuk fasilitas asrama putri dan masjid sudah selesai dibangun.
Rumah penduduk Universitas/Akademik
4.12.4 Kawasan Sekitar Site
4.12.5 Analisa Posisi Site Terhadap Beberapa RS di Sibolga
Posisi site sebaiknya mudah dicapai beberapa rumah sakit swasta dan pemerintah sehingga dapat mendukung fungsi Rumah Sakit Pendidikan ini sebagai pusat rujukan dari seluruh Rumah Sakit Umum dan klinik-klinik di Kota Sibolga.
Gambar 4.5 Analisa Posisi Site Terhadap Beberapa Rumah Sakit Umum Sumber : Analisis Pribadi, 2016
4.12.6 Analisa Sirkulasi
Tabel 4.1 Analisa Sirkulasi
D A T A
RS. Dr. FL Tobing
RS. Metta Medika
RS. TNI AD Sibolga
A
Jl. Sisingamangaraja merupakan jalan utama kota Sibolga. Jalan ini dilalui oleh mobil, sepeda motor dan angkutan umum. Pada Jl. Sisingamangaraja jumlah kendaraan yang lewat lebih banyak dibandingkan Jl. Kader Manik. Jl. Kader Manik dapat dijadikan alternatif main entrance, jalur servis dan entrance ambulans. Sedangkan Jl. Sisingamangaraja dapat dijadikan side entrance, dan juga entrance ambulans. Pada Jl. Sisingamangaraja dan Jl. Kader Manik terdapat tempat pejalan kaki namun kondisinya buruk dan kurang nyaman.
T
Jumlah kendaraan yang lewat pada Jl. Sisingamangaraja relatif banyak.
Jumlah kendaraan yang lewat pada Jl. Kader Manik relatif sedikit
Pedestrian way pada Jl. Sisingamangaraja terlalu sempit dan tidak layak
Masih terdapat penggunaan material tanah pada sisi Jl. Sisingamangaraja
Sumber: Analisis Pribadi, 2016
4.12.7 Analisa Kebisingan
Tabel 4.2 Analisa Kebisingan
D
A
T
A
-Entrance utama, jalur servis dan entrance ambulans berada di Jl. Kader Manik. Jalan ini relatif rendah kepadatan kendaraannya sehingga memudahkan ambulans/ pengunjung menuju rumah sakit.
-Side entrance dan entrance utama ambulans berada di Jl.
A N A L I S A
T
A
N
G
G
A
P
A
N
Sumber: Analisis Pribadi, 2016
4.12.8 Analisa Pembayangan Matahari
Tabel 4.3 Analisa Pembayangan Matahari
D
A
T
A
N
A
L
I
S
A
T
A
N
G
G
A
P
A
N
Sumber: Analisis Pribadi, 2016
4.12.9 Analisa Arah Angin
Tabel 4.4 Analisa Arah Angin
D
A
T
A
Arah angin terhadap bangunan perlu dipertimbangkan berdasarkan posisi site. Maka angin akan mengenai sisi bangunan yang berada disisi terpanjang site, dengan kecepatan rata-rata pada site ini sekitar 15 km/jam.
T
Sumber: Analisis Pribadi, 2016
4.13 Analisa Bentuk Dasar Massa
Bentuk-bentuk dasar bangunan dalam buku Arsitektur Bentuk, Ruang dan Susunannya ( D.K. Ching , 2008) yakni:
Tabel 4.5 Analisa Bentuk Dasar Massa
Jenis Bentuk Kelebihan Kekurangan Segitiga Bentuk stabil dan
berkarakter kuat Mudah digabungkan menjadi bentuk geometris lainnya
Orientasi ruang pada setiap sudut
Pengembangan ruang pada ketiga sisinya
Fleksibelitas ruang kurang
Layout ruang sulit
Segiempat Bentuk statis
Mudah dikembangkan ke segala arah
Orientasi ruang pada
Orientasi cenderung statis
- Pergerakkan Angin dapat dimanfaatkan ke dalam bangunan dengan cross ventilation yakni meningkatkan udara segar dan mengalirkan udara panas ke luar. - Perletakkan posisi-posisi bukaan-bukaan perlu
keempat posisi pembatasnya
Layout ruang mudah
Ruang memiliki efesiensi yang tinggi karena mudah digabungkan dengan bentuk lain
Lingkaran Bentuk halus
Orientasi ruang memusat dan statis
Relatif indah dilihat dari luar
Sulit dikembangkan Fleksibilitas ruang rendah
Sulit digabungkan dengan bentuk lain
Layout ruang sulit
Sumber: D.K. Ching , 2008
Kesimpulan : Bentuk yang efisien untuk fungsi rumah sakit adalah “Segiempat”
4.14 Analisa Penentuan Kapasitas Tempat Tidur
Berdasarkan peraturan Depkes, persyaratan kebutuhan parkir di rumah sakit kelas C ( > 100). Diasumsikan kapasitas tempat tidur rawat inap rumah sakit pendidikan ini berjumlah 140 tempat tidur. Berikut ini adalah pembagian Tempat Tidur (TT) menurut kelas perawatannya.
- Kelas VIP : 8 % = 10 TT
- Kelas I : 12 % = 48 TT
- Kelas II : 25 % = 36 TT
- Kelas III : 35 % = 42 TT
4.15 Analisa Kebutuhan Tenaga Pada Rumah Sakit
Berdasarkan pada perbandingan kapasitas tempat tidur, maka penentuan jumlah pengelola adalah sebagai berikut. (Keputusan Menteri Kesehatan No. 262 Tahun 1979)
TT : Tenaga Medis : 9 : 1
TT : Tenaga Keperawatan : 1 : 1
TT : Tenaga Non Keperawatan : 5 : 1
TT : Tenaga Non Medis : 4 : 3
TT : Reseden : 5 : 1
TT : Coass : 2 : 1
Maka jumlah pegawai/pengelola pada rumah sakit pendidikan ini adalah sebagai berikut.
- Jumlah tenaga Medis : 138/9 x 1 = 15 orang - Jumlah tenaga keperawatan : 138/1 x 1 = 138 orang - Jumlah tenaga non keperawatan : 138/5 x 1 = 27 orang - Jumlah tenaga non medis : 138/4 x 3 = 103 orang - Jumlah tenaga reseden : 138/5 x 1 = 27 orang - Jumlah tenaga Coass : 138/2 x 1 = 69 orang Jadi, total jumlah tenaga pada rumah sakit pendidikan ini adalah 379 orang.
4.16 Analisa Kebutuhan Parkir
Berdasarkan jumlah tempat tidur dan jumlah tenaga/pengelola disamping maka kebutuhan parkir rumah sakit pendidikan ini diasumsikan sebagai berikut.
Jumlah Tempat tidur pada rumah sakit pendidikan ini ± 140 (asumsi), maka kebutuhan parkir mobil :
Kelas VIP 10 TT = 10 mobil Kelas 1 48 TT = 48 mobil Kelas 2 36 TT = 36 mobil Kelas 3 42 TT = 14 mobil Total = 108 parkir mobil
Kebutuhan parkir motor diasumsikan untuk kapasitas 80 sepeda motor.
PARKIR PENGELOLA/TENAGA RUMAH SAKIT
Jumlah tenaga/pengelola rumah sakit sebanyak 358 orang. Asumsi 40 % untuk pengelola/ tenaga yang membawa kendaraan= 379 x 40% = 151
Kendaraan sepeda motor (asumsi 50 %) = 60% x 151 = 90 sepeda motor Kendaraan mobil (asumsi 50%) = 40% x 151 = 60 mobil
Jadi total keseluruhan, kebutuhan parkir sebanyak 168 mobil dan 170
sepeda motor.
4.17 Analisa Pemilihan Material
Sesuai dengan tema bioklimatik, pemilihan penggunaan material sangat mempengaruhi dalam kenyamanan pada bangunan tersebut. Oleh karena itu, diperlukan analisa pemilihan material yang tepat untuk bangunan rumah sakit dan sesuai dengan tema bioklimatik.
Pemilihan material yang cocok untuk bangunan rumah sakit Pendidikan Nauli Husada Sibolga dengan tema bioklimatik diantaranya adalah
a. Aluminium Composite Panel (ACP)
- Aspek rumah sakit : terlihat rapi dan bersih, mudah diaplikasikan dalam berbagai desain konsep modern, hemat biaya, perawatan mudah.
b. Sun Shading
- Aspek rumah sakit: perawatan sulit (harus melakukan pembersihan secara rutin dan teliti agar tidak ada debu ataupun kuman yang tertinggal).
- Tema bioklimatik: sangat efektif untuk memantulkan panas dan cahaya matahari yang masuk ke dalam bangunan.
c. Kaca Reflektif
- Aspek rumah sakit: Menjadikan ruangan tampak lebih privasi, perawatan mudah dan terlihat bersih.
- Tema bioklimatik: mampu meredam panas dan memantulkan cahaya matahari hingga 20%.
d. Kaca Filem Rayben/Riben
- Aspek rumah sakit: Menjadikan ruangan tampak lebih privasi, Melindungi perabotan atau bahan yang terbuat dari kain terhadap pemudaran warna dan kerusakan, perawatan mudah dan bangunan terlihat bersih.
- Tema bioklimatik: mampu meredam panas matahari dan memantulkan cahaya matahari hingga 80%.
Dari analisa tersebut dapat disimpilkan bahwa untuk penggunaan kaca pada bangunan rumah sakit lebih tepat mengggunakan kaca film riben.
4.18 Analisa Struktur Bangunan a. Struktur Bawah (Pondasi)
Tabel 4.6 Analisa Struktur Bawah (Pondasi)
Jenis Pondasi Keterangan
Pondasi tiang pancang - Cukup aman untuk menahan gaya, baik itu gaya vertikal maupun horizontal
- Mencapai kedalaman hingga tanah terkeras (8-20 meter) - Pengerjaan cepat dan mudah
- Bahan dari beton, baja, dan kayu
- Menimbulkan getaran dan bunyi yang relatif besar Pondasi bore pile - Cukup aman untuk menahan gaya vertikal
- Mencapai kedalaman hingga tanah terkeras (>10 meter)
- Pengeboran untuk pengecoran pondasi - Digunakan pada tanah yang tidak keras
- Tidak menimbulkan getaran dan bunyi yang besar - Memerlukan keahlian khusus
- Tidak memakan waktu lama
- Tidak ekonomis
Sumber: Google.com
Dari analisa tersebut dapat disimpulkan bahwa struktur bawah (pondasi) yang digunakan untuk Rumah Sakit Pendidikan Nauli Husada Sibolga adalah pondasi tiang pancang.
b. Struktur Atas
Pada struktur atas terdapat beberapa bagian yakni:
- Struktur vertikal terdiri dari rangka dan dinding pemikul (dari pasangan batu bata)
- Struktur horizontal terdiri dari plat dasar dan balok - Atap
c. Bahan Struktur
Bahan struktur terdapat beberapa jenis diantaranya adalah beton, baja dan komposit. Berikut ini adalah analisa bahan struktur yang tepat digunakan untuk bangunan Rumah Sakit Pendidikan Nauli Husada Sibolga.
Tabel 4.7 Analisa Bahan Struktur
Kriteria Beton Baja Komposit
Unsur Agregat kasar/halus, air, dansemen
Besi, karbon,
oksigen Beton dan baja
Sifat Mudah dibentuk,
praktis Kaku Relatif fleksibel
Kekuatan Gaya tekan Gaya tarik Gaya tekan dan tarik Daya tahan
Keahlian Menengah Ahli khusus Ahli khusus
Pelaksanaan Bertahap di lapangan
Singkat, pabrikan
Singkat, pabrikan atau lapangan
Jenis Bertulang,
praktekan
Balok, kolom, lantai, dinding core
Sumber: Google.com

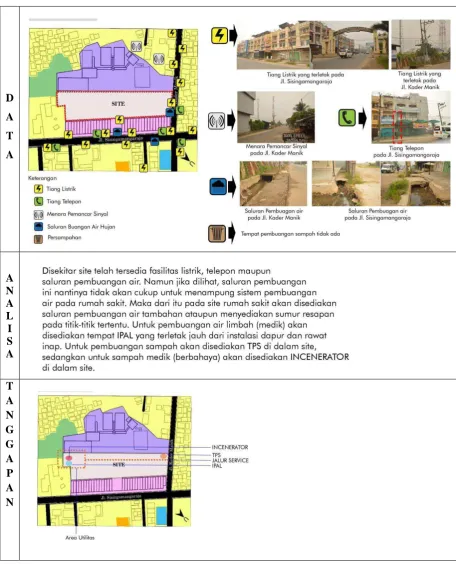

4.19 Analisa Utilitas
Tabel 4.8 Analisa Utilitas
D
A
T
A
A N A L I S A
4.20 Analisa Pelaku Kegiatan
Analisa pelaku kegiatan ini berdasarkan pelaku kegiatan yang terdapat di Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C (Depkes RI, 2007).
- Instalasi Rawat Jalan
Diagram 4.1 Analisa Pelaku Kegiatan di Instalasi Rawat Jalan Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
- Instalasi Gawat Darurat
Diagram 4.2 Analisa Pelaku Kegiatan di Instalasi Gawat Darurat (IGD) Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
- Instalasi Rawat Inap
Diagram 4.3 Analisa Pelaku Kegiatan di Instalasi Rawat Inap Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
- Instalasi Perawatan Intensif (ICU)
Diagram 4.4 Analisa Pelaku Kegiatan di ICU
- Instalasi Bedah Sentral
Diagram 4.5 Analisa Pelaku Kegiatan di Instalasi Bedah Sentral Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
- Instalasi Kebidanan dan Penyakit Kandungan
Diagram 4.6 Analisa Pelaku Kegiatan di Instalasi Kebidanan dan Penyakit Kandungan Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
- Instalasi Rehabilitas Medik
Diagram 4.7 Analisa Pelaku Kegiatan di Instalasi Rehabilitasi Medik Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
Alur Film
Diagram 4.8 Analisa Pelaku Kegiatan di Instalasi Radiologi Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
- Instalasi Laboratorium
Diagram 4.9 Analisa Pelaku Kegiatan di Instalasi Laboratorium Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
- Instalasi Farmasi
Diagram 4.10 Analisa Pelaku Kegiatan di Instalasi Farmasi Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
- Instalasi Pemusalaran Jenazah
Diagram 4.11 Analisa Pelaku Kegiatan di Instalasi Pemusalaran Jenazah Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
- Instalasi CSSD
Diagram 4.12 Analisa Pelaku Kegiatan di Instalasi CSSD Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
- Instalasi Gizi/ Dapur
Diagram 4.13 Analisa Pelaku Kegiatan di Instalasi Gizi/Dapur Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
- Instalasi Mekanikal/ Elektrikal
Diagram 4.14 Alur Kegiatan di instalasi mekanikal dan elektrikal Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
- Instalasi Pencucian Linen/ Laundry
Diagram 4.15 Analisa Pelaku Kegiatan di Instalasi Pencucian Linen (Laundry) Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
(Depkes RI, 2007)
4.21 Analisa Kebutuhan Ruang Dan Luasan Ruang 1. Instalasi Rawat Jalan
Administrasi
10 Ruang Tindakan Poli Mata
12 Ruang Tindakan Penyakit Syaraf
12~25 m2 /
poli PTSPRSKC 3 orang 1 12 m
2
2. Instalasi Rawat Inap
Tabel 4.10 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Rawat Inap
Ruang Perawatan : Kelas VIP (1 tt)
140 tt terdiri dari:
3 Ruang Konsultasi
3. Pelayanan ICU
Tabel 4.11 Analisa Kebutuhan Ruang dan Luasan Ruang Pada ICU
No. Nama Ruangan Standar
Daerah Rawat Pasien ICU:
- Daerah rawat pasien non isolasi - Daerah rawat 12 Gudang Bersih (Clean
Utility) 4-12 m
2
PTSPRSKC 2 orang 1 8 m2 13 Gudang Kotor (Dirty
Utility) 4-6 m
4. Instalasi Gawat Darurat (IGD)
Tabel 4.12 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Gawat Darurat (IGD)
1 Ruang Administrasi dan pendaftaran
3~5 m2/ 5 Ruang Persiapan
Bencana Massal
18 R. Co-Ass Dokter 9-16 m2 PTSPRSKC 8 orang 1 28 m2
(Dirty Utility) 4-6 m
2 PTSPRSKC 2 orang 3 15 m2
24 Toilet (petugas, pengunjung)
@ 2 m2– 3
m2 PTSPRSKC 1 orang 4 12 m
2
25
R. Parkir Troli, Brankar
(R. Perlengkapan)
Min. 12 m2 PTSPRSKC 2 orang 1 12 m2
Jumlah 530 m2
Sirkulasi 45% 238,50 m2 Total 768,50 m2
5. Instalasi Kebidanan dan Penyakit Kandungan
Tabel 4.13 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Kebidanan dan Penyakit Kandungan
No. Nama Ruangan Standar 9 Ruang Resusitasi
Neonatus Min. 9 m
2 PTSPRSKC 8 tt 1 12 m2
10 Gudang Steril
(clean utility) 4-12 m
2 PTSPRSKC 2 orang 1 9 m2
11 Gudang Kotor
(dirty utility) 4-6 m
2 PTSPRSKC 2 orang 1 6 m2
12 Ruang Linen
Bersih 4-12 m
13 Ruang Linen
Perawat/Petugas 9-16 m
2 PTSPRSKC 8 orang 1 16 m2 Sirkulasi 45% 153,45 m2
Total 494,45 m2
6. Instalasi Bedah Sentral
Tabel 4.14 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Bedah Sentral (scrub station)
Min. 3 m2 PTSPRSKC 2 orang 3 9 m2 4 Ruang Persiapan Min. 9 m2 PTSPRSKC 3 tt 2 25 m2 5 Ruang Anaestesi
(Ruang Induksi) Min. 9 m
Sub Spesialistik Min. 36 m
10 Gudang Kotor
(dirty utility) 4-6 m
2 PTSPRSKC 2 orang 1 6 m2
Perawat/Petugas 9-16 m
2 PTSPRSKC 8 orang 1 16 m2 Sirkulasi 45% 208,35 m2
Total 671,35 m2
7. Laboratrium
Tabel 4.15 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Laboratorium
No. Nama Ruangan Standar
Rekam Medis Min.20 m
2 PTSPRSKC 3 orang 1 20 m2
Patologi Klinik Min. 16 m
2 PTSPRSKC 4 orang 1 16 m2
6 Laboratorium
8 Ruang Staff/ dan Bahan Habis Pakai
8. Instalasi Radiologi
Tabel 4.16 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Radiologi
No. Nama Ruangan Standar Pasien & Pengantar Pasien 4 Ruang Konsultasi
Dokter 9-16 m
Ruang Operator/
Radiografer Min. 6 m
2 PTSPRSKC 3 orang 1 16 m2 Sirkulasi 45% 123,30 m2
Total 397,30 m2
9. Instalasi Rehabilitasi Medik
Tabel 4.17 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Rehabilitasi Medik
1 Loket Pendaftaran
dan Pendataan Min. 8 m 3 Ruang Tunggu Pasien
dan Pengantar Pasien
1~1,5 m2/orang (Min. 16 m2)
PTSPRSKC 16 orang 1 16 m2 4 Ruang Pemeriksaan/
Penilaian Dokter 12-25 m
2 PTSPRSKC 3 orang 2 24 m2 Okupasi dan Terapi Vokasional
7
Ruang Fisioterapi a. Ruang Fisioterapi
Pasif
b. Ruang Fisioterapi Aktif 9 Ruang Staff/ Petugas
RM 9-16 m
2 PTSPRSKC 6 orang 1 16 m2
10 Gudang Peralatan
RM 6-16 m
Sirkulasi 45% 118,80 m2 Total 382,80 m2
10. Instalasi Farmasi
Tabel 4.18 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Farmasi
No. Nama Ruangan Standar
Konter Apotik (Loket Penerimaan,
Instalasi Farmasi 6- 9 m
2
5 Ruang Staff 9-16 m2 PTSPRSKC 5 orang 1 16 m2
8 Ruang Peracikkan
Obat Min. 6 m 12 Gudang Perbekalan
dan Alat Kesehatan Min. 10 m
2 PTSPRSKC 2 orang 1 12 m2
13 R. Dikusi 12-30 m2 PTSPRSKC 12 orang 1 25 m2 Jumlah 174 m2 Sirkulasi 45% 78,30 m2
Total 252,30 m2
11. Administrasi/ Office
Tabel 4.19 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Administrasi/ Office
No. Nama Ruangan Standar
Keperawatan 6-16 m
2 PTSPRSKC 3 orang 1 12 m2
7 R. Bagian
Keperawatan 12-30 m
2 PTSPRSKC 8 orang 1 25 m2
8 R. Kepala Bagian
Pelayanan 6-16 m
2 PTSPRSKC 3 orang 1 12 m2
9 R. Bagian Pelayanan 12-30 m2 PTSPRSKC 8 orang 1 25 m2 10 R. Kepala Bagian
Keuangan & Program 6-16 m
2 PTSPRSKC 3 orang 1 12 m2
11 R. Bagian Keuangan
& Program 12-30 m
2 PTSPRSKC 8 orang 1 25 m2
12
R. Kepala Bagian Keskretariatan dan Rekam Medis
13
Pengawasan Internal) 12-30 m
2 PTSPRSKC 6 orang 1 16 m2
12. Instalasi Jenazah
Tabel 4.20 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Jenazah
13. Instalasi Gizi/Dapur
Tabel 4.21 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Gizi/ Dapur
R. Penerimaan dan Pertimbangan Bahan 6 Ruang Pembagian/
Penyajian Makanan Min. 9 m
2 PTSPRSKC 6 orang 1 16 m2
7 Dapur Susus/ Laktasi
Bayi Min.4 m
2 PTSPRSKC 10 orang 1 6 m2
8 Ruang Cuci Min. 9 m2 PTSPRSKC 3 orang 1 9 m2 9 Ruang Penyimpanan
Troli Gizi Min. 6 m
2 PTSPRSKC 1 orang 1 9 m2
10 Ruang Penyimpanan
Peralatan Dapur Min. 9 m
2 PTSPRSKC 3 orang 1 9 m2
11 Ruang Ganti Alat
Pelindung Diri Min. 6 m
2 PTSPRSKC 1 orang 2 12 m2
12 Ruang Administrasi
3~5 m2/petugas (Min. 6 m2)
PTSPRSKC 4 orang 1 12 m2 13 Ruang Kepala
Instalasi Gizi Min. 6 m
2
PTSPRSKC 4 orang 1 12 m2 14 Ruang Pertemuan
14. Instalasi CSSD
Tabel 4.22 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi CSSD
No. Nama Ruangan Standar
R. Administrasi, Loket penerimaan &
Pencatatan
8-25 m2 PTSPRSKC 3 orang 1 10 m2 2 Ruang Dekontaminasi Min. 30 m2 PTSPRSKC 5 orang 1 30 m2 3 Ruang Pengemasan
Alat Min. 16 m
2 PTSPRSKC 5 orang 1 16 m2
4 Ruang
Prosesing/Produksi Min. 9 m
2 PTSPRSKC 5 orang 1 16 m2
5 Ruang Sterilisasi 9-16 m2 PTSPRSKC 5 orang 1 16 m2 6 Gudang Steril 12-25 m2 PTSPRSKC 3 orang 1 12 m2 7 Gudang Barang/ Linen/
Bahan Perbekalan Baru 4-16 m
2 PTSPRSKC 3 orang 1 9 m2
Perlengkapan Min. 6 m
2 PTSPRSKC 3 orang 1 8 m2
10 Ruang Kepala Instalasi
CSSD Min. 6 m
15. Instalasi Pencucian Linen/Laundry
Tabel 4.23 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Instalasi Laundry
No. Nama Ruangan Standar Loket penerimaan & Pencatatan
2 Ruang Penyortiran/
Perendaman Linen 9-16 m
2 PTSPRSKC 3 orang 1 12 m2
3 Ruang Perbaikan
Linen 9-16 m Linen Bersih & Distribusi
9-25 m2 PTSPRSKC 3 orang 1 20 m2 7 Ruang Kepala
Instalasi Laundry Min. 6 m
2 PTSPRSKC 5 orang 1 12 m2
16. Instalas Mekanikal/Elektrikal (IPSRS)
Tabel 4.24 Analisa Kebutuhan Ruang dan Luasan Ruang Pada M/E (IPSRS)
No. Nama Ruangan Standar Ruang Kerja Staf
3~5 Gambar dan Arsip Teknis
Min. 9 m2 PTSPRSKC 3 orang 1 9 m2 6 Bengkel/Workshop
Bangunan/ Kayu Min. 9 m
2 PTSPRSKC 3 orang 1 9 m2
7 Bengkel/Workshop
metal/ logam Min. 9 m
2
PeralataN Medik 9 Bengkel/Workshop
Penunjang Medik Min. 16 m
2 PTSPRSKC 3 orang 1 16 m2
17. Fasilitas Penunjang
Tabel 4.25 Analisa Kebutuhan Ruang dan Luasan Ruang Pada Fasilitas Penunjang
No. Nama Ruangan Standar
Keamanan Pusat 20 m
2
Sumber : Analisa Pribadi, 2016
Keterangan:
PTSPRSKC : Pedoman Teknis Fasilitas Rumah Sakit Kelas C NDA : Neufert Data Arsitek
BAB V
BAB V
KONSEP
5.1Konsep Tapak
Gambar 5.1 Konsep Tapak
Sumber: Analisis Pribadi, 2016
Perencanaan tapak pada rumah sakit ini terdiri dari zona publik, semi publik dan servis. Zona publik terdapat pada area Jl. Kader Manik yang berfungsi sebagai entrance depan, zona semi publik terdapat pada area Jl. Sisingamangaraja berfungsi sebagai entrance IGD (ambulans) dan side entrance dan area servis terletak di belakang bangunan atau berada pada arah tenggara dari site. Pada area servis ini terdiri dari gedung parkir, office, ruang genset, ruang sentra gas medik, IPAL, incinerator dan TPS.
5.2Konsep Sirkulasi
Rumah sakit ini memiliki 2 entrance menuju site yakni entrance utama yang terletak di Jl. Kader Manik dan entrance IGD terletak di Jl. Sisingamangaraja. Pada Jl. Kader Manik juga terdapat entrance menuju IGD. Sehingga akses menuju site dapat dicapai dari kedua jalan tersebut.
yang dapat dicapai dari Jl. Kader Manik. Pada site ini juga terdapat entrance untuk menghubungkan antara STIKes Nauli Husada dengan rumah sakit pendidikan. Entrance ini berada pada sisi barat daya dari site.
Gambar 5.2 Konsep Sirkulasi
Sumber: Analisis Pribadi, 2016
5.3Konsep Bentukkan Massa
Bentuk massa bangunan berasal dari perpaduan persegi dan persegi panjang serta respon terhadap iklim setempat. Pemilihan bentuk dari perpaduan persegi dan persegi panjang dikarenakan lebih efisien dan efektif dalam penyusunan ruang-ruang di dalam rumah sakit.
Gambar 5.3 Bentuk Dasar Massa
Penerapan Tema pada Bentuk Bangunan
Penerapan tema arsitektur bioklimatik pada rumah sakit pendidikan ini yakni meminimalkan perlakuan aliran panas dengan cara membuat void (innercourt), mendesain taman pada area tertentu sehingga dapat membantu mengurangi suhu panas pada bangunan.
Gambar 5.4 Penerapan Tema Pada Bentuk Bangunan
Sumber: Analisis Pribadi, 2016
5.4Konsep Penggunaan Material
Gambar 5.5 Konsep Penggunaan Material
Sumber: Analisis Pribadi, 2016
5.5Konsep Zoning Pada Rumah Sakit Zoning Lantai 1
Zoning Lantai 2
Gambar 5.7 Konsep Zoning Lantai 2 Sumber: Analisis Pribadi, 2016
Zoning Lantai 3
Zoning Lantai 4
Gambar 5.9 Konsep Zoning Lantai 4 Sumber: Analisis Pribadi, 2016
Zoning Lantai 5
5.6 Konsep Sistem Struktur
Gambar 5.11 Konsep Struktur Sumber: Analisis Pribadi, 2016
Struktur yang digunakan pada rumah sakit ini adalah sistem struktur
rigid frame. Dengan menggunakan kolom beton bertulang berukuran 60x60,
5.7 Konsep Utilitas
Sistem Air Bersih
Sistem Air Panas
Gambar 5.13 Konsep Sistem Air Panas Sumber: Analisis Pribadi, 2016
Sistem Air Limbah Padat
Sistem Air Limbah Cair
Gambar 5.15 Konsep Sistem Air Limbah Cair Sumber: Analisis Pribadi, 2016
Sistem Air Limbah Khusus
Sistem Elektrikal
Gambar 5.17 Konsep Sistem Elektrikal
Sistem Pengkondisian Udara
Gambar 5.18 Konsep Sistem Pengkondisian Udara
Sumber: Analisis Pribadi, 2016
Gambar 5.19 Konsep Sistem Gas Medik
BAB VI
BAB VI
HASIL PERANCANGAN
Berikut ini adalah kesimpulan dari perencanaan terhadap hasil perancangan. a. Rumah sakit pendidikan STIKes Nauli Husada Sibolga direncanakan/
dirancang sesuai dengan prinsip dasar rumah sakit pendidikan yakni rumah sakit pendidikan satelit yang setara dengan rumah sakit kelas C. Rumah sakit kelas C ini terdiri dari 4 pelayanan spesialis dasar (penyakit dalam, anak, bedah, kebidanan dan kandungan) dan 4 pelayanan penunjang lainnya (dapat dilihat pada Bab II hal. 13). Sedangkan untuk hasil perancangannya dapat dilihat pada hal. 164-170.
b. Rumah sakit pendidikan STIKes Nauli Husada Sibolga dirancang untuk dapat menampung semua kegiatan pengguna baik pasien, dokter, staf rumah sakit maupun mahasiswa. Hal ini dilakukan dengan menyediakan sarana maupun prasarana di rumah sakit seperti disediakan ruang diskusi untuk dokter, staf rumah sakit dan mahasiswa, ruang jaga Co-ass, ruang seminar, ruang skill lab dan audiovisual dan fasilitas lainnya (dapat dilihat pada hal. 129-145). Sedangkan untuk hasil perancangannya dapat dilihat pada hal. 164-170. c. Rumah sakit pendidikan STIKes Nauli Husada Sibolga dirancang dengan
cahaya dan panas matahari atau dapat dikenal sebagai kanopi (dapat dilihat pada hal. 149-150 dan gambar 6.1). Untuk Hasil perancangan dapat dilihat pada hal 173-175.
Gambar 6.1 Penerapan Tema Pada Hasil Perancangan
BAB II
BAB II
DESKRIPSI PROYEK
2.1Terminologi Judul
Adapun judul dari perencanaan kasus proyek ini adalah “Rumah Sakit
Pendidikan Nauli Husada Sibolga”. Berikut ini merupakan penjelasan terhadap
judul kasus:
a. Rumah Sakit Pendidikan
Rumah Sakit Pendidikan adalah rumah sakit umum yang terkait dengan kegiatan penelitian dan pendidikan di fakultas kedokteran/ bidang kesehatan lainnya pada suatu universitas/lembaga pendidikan tinggi (Wijono, 1997).
Rumah Sakit Pendidikan sebagai Rumah Sakit yang berhubungan erat dengan Pendidikan Kedokteran dan berfungsi dalam pendidikan praktik untuk mahasiswa kedokteran, “internship” dan residen atau peserta pendidikan spesialis (Hutchinson & Wikipedia Encyclopedia).
Rumah Sakit Pendidikan sebagai Rumah Sakit yang dikelola oleh suatu universitas untuk pendidikan mahasiswa kedokteran, program pendidikan pasca sarjana dan penelitian klinis (Blumenthal, Weissman, and Campbell, 1997).
Rumah Sakit yang menyelenggarakan pendidikan dan penelitian secara terpadu dalam bidang pendidikan profesi kedokteran, pendidikan kedokteran berkelanjutan, dan pendidikan tenaga kesehatan lainnya (Depkes RI, 2009). b. Nauli Husada merupakan sebuah yayasan perguruan tinggi swasta Sekolah
Tinggi Ilmu Kesehatan.
c. Sibolga merupakan Salah satu Kota yang berada di Sumatera Utara (KBBI, 2002).
Berdasarkan pengertian di atas maka Rumah Sakit Pendidikan Nauli Husada
Sibolga adalah rumah sakit umum yang juga terkait dengan kegiatan penelitian/
2.2 Tinjauan Umum Terhadap Rumah Sakit 2.2.1 Rumah Sakit
2.2.1.1 Klasifikasi Rumah Sakit Menurut Jenisnya
Menurut Peraturan RI No. 159b/MenKes/Per/1998 tentang Rumah Sakit terdapat beberapa jenis penggolongan rumah sakit menurut jenisnya yakni:
a.
Rumah Sakit UmumRumah sakit umum biasanya merupakan fasilitas yang mudah ditemui di suatu negara, dengan kapasitas rawat inap sangat besar untuk perawatan intensif ataupun jangka panjang. Rumah sakit jenis ini juga dilengkapi dengan fasilitas bedah, bedah plastik, ruang bersalin, laboratorium, dan sebagainya. Sebagian besar rumah sakit di Indonesia juga membuka pelayanan kesehatan tanpa menginap (rawat jalan) bagi masyarakat umum (klinik). Biasanya terdapat beberapa klinik/poliklinik di dalam suatu rumah sakit.
b.
Rumah Sakit TerspesialisasiJenis ini mencakup trauma center, rumah sakit anak, rumah sakit manula, atau rumah sakit yang melayani kepentingan khusus seperti psychiatric (psychiatric hospital), penyakit pernapasan, dan lain-lain. Rumah sakit bisa terdiri atas gabungan ataupun hanya satu bangunan.
c.
Rumah Sakit Pendidikand.
Rumah Sakit Lembaga/PerusahaanRumah sakit yang didirikan oleh suatu lembaga/perusahaan untuk melayani pasien-pasien yang merupakan anggota lembaga tersebut/karyawan perusahaan tersebut. Alasan pendirian bisa karena penyakit yang berkaitan dengan kegiatan lembaga tersebut (misalnya rumah sakit militer, lapangan udara), bentuk jaminan sosial/pengobatan gratis bagi karyawan, atau karena letak/lokasi perusahaan yang terpencil/jauh dari rumah sakit umum.
e.
KlinikFasilitas medis yang lebih kecil yang hanya melayani keluhan tertentu. Biasanya dijalankan oleh Lembaga Swadaya Masyarakat atau dokter-dokter yang ingin menjalankan praktek pribadi. Klinik biasanya hanya menerima rawat jalan. Bentuknya bisa pula berupa kumpulan klinik yang disebut poliklinik.
2.2.1.2 Klasifikasi Rumah Sakit Menurut Kelasnya
Berdasarkan Permenkes RI Nomor 986/Menkes/Per/11/1992 pelayanan rumah sakit umum pemerintah Departemen Kesehatan dan Pemerintah Daerah diklasifikasikan menjadi beberapa bagian kelas yaitu:
a)
Rumah sakit Kelas Ab)
Rumah Sakit Kelas BMerupakan rumah sakit umum yang mempunyai fasilitas dan kemampuan pelayanan medik paling sedikit 4 (empat) spesialis dasar, 4 (empat) spesialis penunjang medik, 8 (delapan) spesialis lain dan 2 (dua) subspesialis dasar.Direncanakan rumah sakit tipe B didirikan di setiap ibuKota propinsi (provincial hospital) yang menampung pelayanan rujukan dari rumah sakit kabupaten. Rumah sakit pendidikan yang tidak termasuk tipe A juga diklasifikasikan sebagai rumah sakit tipe B. Tempat tidur minimal 200 buah.
c)
Rumah sakit kelas CMerupakan rumah sakit umum yang mempunyai fasilitas dan kemampuan pelayanan medik paling sedikit 4 (empat) spesialis dasar dan 4 (empat) spesialis penunjang medik. Direncanakan rumah sakit tipe C ini akan didirikan di setiap kabupaten/Kota (regency hospital) yang menampung pelayanan rujukan dari puskesmas. Tempat tidur minimal 100 buah.
d)
Rumah Sakit Kelas DMerupakan rumah sakit umum yang mempunyai fasilitas dan kemampuan pelayanan medik paling sedikit 2 (dua) spesialis dasar. Sama halnya dengan rumah sakit tipe C, rumah sakit tipe D juga menampung pelayanan yang berasal dari puskesmas. Tempat tidur minimal 50 buah.
2.2.2 Rumah Sakit Pendidikan
2.2.2.1 Pengertian Rumah Sakit Pendidikan
2.2.2.2 Fungsi Rumah Sakit Pendidikan
Fungsi rumah sakit pendidikan adalah menyediakan dan menyelenggarakan pelayanan medik, pelayanan penunjang medik, pelayanan perawatan, pencegahan dan peningkatan kesehatan, sebagai tempat pendidikan dan penelitian atau tempat latihan tenaga medik dan paramedik, sebagai tempat penelitian dan pengembangan ilmu dan teknologi bidang kesehatan (Peraturan Menkes RI, 1988).
2.2.2.3 Klasifikasi Rumah Sakit Pendidikan
Menurut Peraturan Menteri Kesehatan RI tentang Rumah Sakit Pendidikan terdapat beberapa jenis standar rumah sakit pendidikan yakni:
Rumah Sakit Pendidikan Utama
RS Pendidikan yang minimal mempunyai 4 pelayanan spesialis dasar (penyakit dalam, anak, bedah, kebidanan dan kandungan) dan 11 pelayanan spesialis lainnya. Rumah sakit pendidikan ini sama dengan rumah sakit kelas B.
Rumah Sakit Pendidikan Afilasi (Eksilensi)
RS Pendidikan yang mempunyai minimal 1 disiplin ilmu yang merupakan pusat unggulan atau kekhususan.
Rumah Sakit Pendidikan Satelit
2.2.3 Rumah sakit kelas C
2.2.3.1 Sarana dan Prasarana Rumah sakit kelas C
Menurut Depkes pada Pedoman Teknis Sarana dan Prasarana Rumah
sakit kelas C, terdapat pengelompokkan area fasilitas dan alur sirkulasi pada
rumah sakit kelas C, yakni:
a. Area Pelayanan Medik dan Perawatan, area ini terdapat beberapa instalasi yakni:
- Instalasi rawat jalan
- Instalasi gawat darurat (IGD) - Instalasi rawat inap
- Instalasi perawatan intensif (ICU) - Instalasi bedah
- Instalasi Kebidanan dan penyakit kandungan - Instalasi reahbilitasi medik
- Instalasi Radiologi
b. Area Penunjang dan Operasional, area ini terbagi menjadi dua yakni:
Penunjang Medik, terdiri dari: - Instalasi farmasi
- Laboratorium
- Pemulasaran Jenazah
Penunjang Non Medik, terdiri dari: - Instalasi sterilisasi pusat (CSSD) - Instalasi gizi/dapur
- Instalasi pencucian linen (laundry) - Instalasi sanitasi
c. Area Administrasi dan Manajemen, area ini terdiri dari: - Unsur pimpinan rumash sakit
- Unsur pelayanan medik
- Unsur pendidikan dan pelatihan - Administrasi umum dan keuangan
- SDM
- Komite medik
Berikut ini merupakan diagram pengelompokan area sarana dan prasarana pada rumah sakit kelas C.
Diagram 2.1 Pengelompokkan Area Sarana dan Prasarana Pada Rumah Sakit Kelas C
Sumber: Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C (Depkes RI, 2007) AREA PELAYANAN MEDIK
DAN PERAWATAN
1. Instalasi Rawat Jalan 2. Instalasi Gawat Darurat 3. Instalasi Rawat Inap 4. Instalasi Perawatan
Intensif (ICU/ ICCU/ FICU/ NICU) 5. Instalasi Bedah
6. Instalasi Kebidanan dan Penyakit Kandungan 7. Instalasi Rehabilitasi
Medik
8. Instalasi Radiologi
AREA PENUNJANG DAN OPERASIONAL
PENUNJANG MEDIK 1. Instalasi Farmasi 2. Laboratorium 3. Pemulasaran Jenazah PENUNJANG NON MEDIK
1. Instalasi Sterilisasi Pusat (CSSD)
2. Instalasi Gizi / Dapur 3. Instalasi Pencucian
Linen (Laundry) 4. Instalasi Sanitasi
AREA ADMINISTRASI DAN MANAJEMEN
1. Unsur Pimpinan Rumah Sakit
2. Unsur Pelayanan Medik 3. Unsur Pelayanan
Penunjang Medik 4. Pelayanan Keperawatan 5. Unsur Pendidikan dan
Pelatihan
6. Administrasi Umum dan Keuangan
7. SDM
8. Komite Medik Area Sarana & Prasarana Pada Rumah
Berikut ini merupakan diagram alur sirkulasi pada rumah sakit kelas C.
Diagram 2.2 Alur Sirkulasi Pada Rumah Sakit Kelas C
Berikut ini merupakan deskripsi kebutuhan ruang, luasan ruang dan persyaratan pada setiap instalasi rumah sakit kelas C yakni:
1) Instalasi Rawat Jalan
Kebutuhan sarana pelayanan instalasi rawat jalan pada rumah sakit kelas C terdiri dari:
1) Poli Umum, terdiri dari 4 Klinik Spesialistik dasar, antara lain :
o Klinik Penyakit Dalam o Klinik Anak
o Klinik Bedah
o Klinik Kebidanan dan Penyakit Kandungan
2) Klinik tambahan/pelengkap antara lain:
o Klinik Mata
o Klinik Telinga Hidung dan Tenggorokan (THT) o Klinik Gigi dan Mulut
o Klinik Kulit dan Kelamin o Klinik Syaraf
o Klinik Jiwa
o Klinik Rehabilitasi Medik o Klinik jantung
o Klinik Paru
Berikut ini merupakan tabel kebutuhan ruang, luasan ruang dan persyaratan pada instalasi rawat jalan yakni:
Tabel 2.1 Kebutuhan Ruang, Luasan Ruang dan Persyaratan Pada
Instalasi Rawat Jalan
No. Nama Ruangan Fungsi Kebutuhan
Ruang/Luas
1 Ruang Tunggu Utama
Ruang tunggu pasien (dan pengantar pasien) saat melakukan pendaftaran
1~1,5 m2/ orang (min. 12 m2)
2 Ruang Administrasi :
Ruang ini digunakan untuk
menyelenggarakan kegiatan administrasi, meliputi :
3~5 m2/ petugas (min. 16 m2)
• Area Informasi 1. Pendataan pasien rawat jalan
• Area Pendaftaran 2. Pembayaran biaya pelayanan medik.
Pasien.
• Area
Pembayaran/Kasir
3 Ruang Pengendali ASKES
Tempat kegiatan administratif ASKES Rumah Sakit dilaksanakan.
3~5 m2/ petugas (min. 12 m2)
4 Ruang Rekam Medis
Tempat menyimpan informasi tentang identitas pasien, diagnosis, perjalanan penyakit, proses pengobatan dan tindakan medis serta dokumentasi hasil pelayanan. Biasanya langsung berhubungan dengan loket pendaftaran.
12~16 m2/ 1000 kunjungan pasien /
hari ( untuk 5 tahun)
5 Ruang Tunggu Poli
Ruang di mana keluarga atau pengantar pasien menunggu panggilan di depan ruang poliklinik.
1~1,5 m2/ orang (min.4 m2/poli)
6 Ruang Periksa & Konsultasi (Klinik)
Ruang tempat dokter spesialis melakukan
pemeriksaan dan konsultasi dengan pasien 12~25 m2/ poli 7
Ruang Tindakan Poli Penyakit Dalam
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien penyakit dalam oleh dokter Sp.Pd.
12~25 m2/ poli
8
Ruang Tindakan / Diagnostik Poli Anak
Ruang tempat melakukan tindakan atau
10
Ruang Tindakan/ Diagnostik Poli Bedah
Ruang tempat konsultasi, penyelidikan, pemeriksaan, pengobatan, tindakan terhadap pasien.
Ruang tempat melakukan tindakan atau
diagnostic kebidanan terhadap pasien. 12~25 m2/ poli
12
Ruang Tindakan/ Diagnostik Poli Umum
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien oleh dokter umum.
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien penyakit mata.
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien penyakit THT.
12~25 m2/ poli
15
Ruang Tindakan/ Diagnostik Poli Gigi dan Mulut
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien penyakit gigi dan mulut.
12~25 m2/ poli
16
Ruang Tindakan/ Diagnostik Poli Kulit dan Penyakit Kelamin
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien penyakit kulit dan kelamin.
12~25 m2/ poli
17
Ruang Tindakan/ Diagnostik Poli Syaraf
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien penyakit syaraf
Ruang tempat konsultasi, penyelidikan, pemeriksaan, dan pengobatan pasien kejiwaan.
12~25 m2/ poli
19 Toilet (petugas,
pengunjung) KM/WC
@ KM/WC pria/ wanita luas +2 – 3
m2 (min.untuk pasien dapat berjalan & maks.
untuk pasien berkursi roda)
Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
Persyaratan Khusus:
- Letak Poliklinik berdekatan dengan jalan utama, mudah dicapai dari bagian administrasi, terutama oleh bagian rekam medis, berhubungan dekat dengan apotek, bagian radiologi dan laboratorium.
- Ruang tunggu di poliklinik, harus cukup luas. Diusahakan ada pemisahan ruang tunggu pasien untuk penyakit infeksi dan non infeksi.
- Sistem sirkulasi pasien dilakukan dengan satu pintu (sirkulasi masuk dan keluar pasien pada pintu yang sama).
- Letak poli jauh dari ruang incenerator, IPAL dan bengkel ME.
Berikut ini adalah alur kegiatan di instalasi rawat jalan berdasarkan Pedoman
Teknis Sarana dan Prasarana Rumah Sakit Kelas C (Depkes RI, 2007).
Diagram 2.3 Alur Kegiatan di Instalasi Rawat Jalan
Sumber : Pedoman Teknis Sarana dan Prasarana Rumah Sakit Kelas C
2) Instalasi Gawat Darurat (IGD)
Kebutuhan sarana pelayanan instalasi gawat darurat pada rumah sakit kelas C terdiri dari:
- Program Pelayanan pada UGD : True Emergency (Kegawatan darurat).
a. False Emergency (Kegawatan tidak darurat). b. Cito Operation.
c. Cito/ Emergency High Care Unit (HCU). d. Cito Lab.
e. Cito Radiodiagnostik. f. Cito Darah.
g. Cito Depo Farmasi.
- Pelayanan Kegawatdaruratan pada UGD : a. Pelayanan Kegawatdaruratan Bedah b. Pelayanan Kegawatdaruratan Obgyn c. Pelayanan Kegawatdaruratan Anak
d. Pelayanan Kegawatdaruratan Penyakit Dalam e. Pelayanan Kegawatdaruratan Kardiovaskuler
Berikut ini merupakan tabel kebutuhan ruang, luasan ruang dan persyaratan pada instalasi gawat darurat yakni:
Tabel 2.2 Kebutuhan Ruang, Luasan Ruang dan Persyaratan Pada
Instalasi Gawat Darurat
No. Nama Ruangan Fungsi
Kebutuhan Ruang/Luas
A. RUANG PENERIMA
1
Ruang Administrasi dan loket
pendaftaran
Ruang ini digunakan untuk
menyelenggarakan kegiatan administrasi, meliputi :
1. Pendataan pasien IGD
2. Penandatanganan surat pernyataan dari keluarga pasien IGD.
3. Pembayaran biaya pelayanan medik.
2 Ruang Tunggu Pengantar Pasien
Ruang di mana keluarga/ pengantar pasien menunggu. Ruang ini perlu disediakan tempat duduk dengan jumlah yang sesuai aktivitas pelayanan.
1~1,5 m2/ orang (min. 16 m2)
3 Ruang Rekam Medis
Tempat menyimpan informasi tentang identitas pasien, diagnosis, perjalanan penyakit, proses pengobatan dan tindakan medis serta dokumentasi hasil pelayanan. Biasanya langsung berhubungan dengan loket pendaftaran.
Sesuai kebutuhan
4 Ruang Triase
Ruang tempat memilah-milah tingkat kegawatdaruratan pasien dalam rangka menentukan tindakan selanjutnya terhadap pasien, dapat berfungsi sekaligus sebagai ruang tindakan.
Min. 16 m2
5 Ruang Persiapan Bencana Massal
Ruang tempat persiapan penanganan pasien korban bencana massal.
Min. 3 m2/ pasien bencana
B. RUANG TINDAKAN
6 R. Resusitasi
Ruangan yang dipergunakan untuk melakukan tindakan resusitasi terhadap pasien.
12-20 m2
7 R. Tindakan Bedah
Ruang untuk melakukan tindakan bedah
ringan pada pasien. Min. 16 m2
8 R. Tindakan Non Bedah
Ruang untuk melakukan tindakan non
bedah pada pasien. 12-25 m2
9
R. Tindakan Anak R.Tindakan Kebidanan
Ket : kedua ruangan ini bisa digabung atau dipisah.
Ruang untuk melakukan tindakan medis pada pasien anak.
Ruang untuk melakukan tindakan kebidanan pada pasien.
12-25 m2 12-25 m2
10
R. Operasi (R. Persiapan dan kamar Operasi) :
Ket : boleh ada/tidak
