Pemodelan Matematik Rol Penggulung pada Industri Metalizing

(1)

PEMODELAN MATEMATIK ROL PENGGULUNG

PADA INDUSTRI METALIZING

Yaya Finayani

1

, Sudarno

2

, Muhammad Alhan

3

1

Jurusan Teknik Elektronika, Politeknik Pratama Mulia Surakarta Jl. Haryo Panular 18A Surakarta, 57149 Telp 0271 712637

2

3

Email: yyfinayani@yahoo.com

Abstrak

Mesin metallizing merupakan salah satu mesin produksi PT. Tomoko Daya Perkasa yang memiliki kontruksi system rol guna melakukan proses transportasi web material untuk pelapisan aluminium pada plasticSistem transportasi web material pada Mesin Metallizing terdapat 4 jenis rol yaitu rol pengumpan, main drum roll , tension roll serta rol penggulung.

Model matematik system

transportasi web material mesin metalizing terbentuk dari dua persamaan yaitu persamaan

dinamik gaya tegang dan persamaan dinamik kecepatan. Persamaan matematik system rol

mesin metalizing merupakan system MIMO (multi input multi output) dengan jumlah input

sebanyak 4 input yaitu gaya putar rol penggulung, gaya putar tension roll, gaya putar rol

penggulung, kecepatan sudut main drum roll, serta 4 output yaitu gaya tegang antara rol

penggumpan dengan main drum roll, gaya tegang antara main drum roll dengan tension

roll, gaya tegang antara tension roll dengan rol penggulung, kecepatan main drum roll.

Dari 4 model matematik fungsi alih pada bagian sistem rol pengggulung mesin metallizing

diperoleh 2 persamaan fungsi alih yang tidak berubah waktu (time invarying)

�

32

dan

�

33

, sedangkan 2 persamaan fungsi alih berubah waktu (time varying)

�

31

dan

�

34

. Hasil simulasi keempat model fungsi alih bagian rol penggulung dengan uji

masukan unit step diperoleh letak pole -0,83; -0.50; -0,25; -0,24 sedangkan letak zero

�

31

pada -0,25;

�

32

di -0.25 dan 0,00;

�

33

pada 0,00; -0,83; -0,25

�

34

di

-0,83; -0,50. -0,25. Dengan diskritisasi tustin waktu sampling 0,5 detik diperoleh model

fungsi alih diskrit kawasan z fungsi alih bagian rol penggulung dalam orde 4.

Kata kunci:diskritisasi; mesin metalizing; model matematik; rol penggulung;tustin Pendahuluan

Industri metallizing merupakan industri yang produksinya melakukan proses pelapisan aluminium foil pada plastik untuk pembungkus makanan, salah satu industri metallizing tersebut yaitu PT. Tomoko Daya Perkasa Metallizing Industri Surakarta. Dalam melaksanakan proses produksinya PT. Tomoko Daya Perkasa menggunakan mesin-mesin produksi diantaranya mesin metallizing dan mesin rewinder (Finayani, dkk, 2012-2013), mesin-mesin tersebut terdiri dari beberapa rol diantaranya rol pengumpan, main drum rol, tension rol dan rol penggulung sedangkan tiap-tiap rol terhubung dengan motor listrik, untuk mesin metallizing menggunakan motor dc sedangkan mesin rewinder menggunakan motor induksi 3 fasa.

(2)

kualitas produksi sesuai yang diharapkan selama proses transportasi web diperlukan teknik pengendalian lebih lanjut seperti teknik pengendalian ketegangan web dan kecepatan penggerak rol.

Dalam melakukan analisis dan desain sistem kendali, sistem fisis harus dibuat model fisisnya. Model fisis harus dapat menggambarkan karakteristik dinamis sistem tersebut secara memadai. Model matematis diturunkan dari hukum-hukum fisis sistem tersebut, dinamika sistem mekanis dimodelkan dengan hukum Newton, hukum Hooke dan hukum Konservasi Massa. Sedangkan dinamika sistem elektrik dimodelkan dengan hukum Kirchoff, hukum Ohm. Model matematis merupakan suatu sistem dari kumpulan persamaan yang menggambarkan dinamika suatu sistem secara memadai serta harus dimodelkan secara lengkap.

Penelitian tentang pemodelan matematik, metode diskritisasi tustin serta sistem rol pada industri, telah dilakukan oleh beberapa peneliti. Model sistem transportasi web material yang terdiri dari tiga bagian rol yaitu rol pengumpan, master speed dan rol penggulung (Knittel, dll 2002). Pemodelan sistem transportasi web material berupa persamaan dinamik gaya tegang dan persamaan dinamik kecepatan (Pagilla dkk 2007). Pada industri metallizing terdapat mesin metallizing dan mesin rewinder untuk menjalankan proses produksinya, dengan motor penggerak motor dc untuk mesin metallizing, sedangkan motor induksi 3 fasa penggerak mesin rewinder (Finayani, dkk 2013). Pemodelan dan simulasi sistem control magnetic levitation ball, penelitian ini melihat fenomena pelayangan benda melalui pengontrol kuat medan magnet elektrik serta rentang kestabilan tinggi benda yang ditayangkan. (Wibowo, dkk 2011). Pemodelan matematik pada kontrol umpan balik kecepatan motor dc yang disimulasikan dalam bentuk pemodelan analog dan digital ( Petras, 2009). Pemodelan waktu diskrit MCS (minimal control synthesis) menggunakan metode MRAC (model reference adaptive control) (Bernardo, dkk 2013).

Bahan dan Metode Penelitian Mesin metalizing

Mesin metallizing merupakan salah satu jenis mesin produksi PT. Tomoko Daya Perkasa Metallizing Industry yang dengan fungsi melakukan proses pelapisan aluminium pada plastik. Adapun bentuk Mesin Metallizing tersebut dapat ditunjukkan beberapa gambar di bawah ini:

( a ) ( b )

Gambar 1 Mesin Metallizing ( a ) tampak depan ( b ) tampak belakang

Gambar 1(a) menunjukkan dokumentasi mesin metalizing, terlihat panel operator untuk mengoperasikan mesin tersebut. Sedangkan Gambar 1 (b) terlihat bagian belakang mesin metalizing, tampak kontruksi rol mesin tersebut juga motor penggerak mesin yang merupakan jenis motor DC. Motor DC yang digunakan salah satunya tipe 1GF5 dengan spesifikasi tegangan 400V – 600V, koneksi delta, frekuensi 50 – 60 Hz, daya keluaran 2,45 – 76 kW arus keluaran 14 – 14,5 A, daya motor DC yang digunakan di PT. Tomoko mencapai 33 kW. Teknik pengendalian urutan proses secara digital menggunakan Programmable Logic Controller (PLC) pada mesin metallizing. Salah satu urutan proses yang dikontrol yaitu pengaturan kecepatan motor DC yang merupakan salah satu komponen penggerakmesin metallizing. PLC yang digunakan PT. Tomoko Daya Perkasa tipe PLC SIMOREG. (Finayani, 2012). Gambar 2 menunjukkan bagian pompa vakum mesin metalizing yang berfungsi untuk mengeluarkan molekul-molekul gas dari dalam sebuah ruangan tertutup untuk mencapai tekanan vakum

,

sehingga proses pelapisan aluminium foil dapat merekat dan mengkilap pada plastic, ba gian ini digerakkan oleh motor induksi 3 fasa.

Pemodelan matematik system rol pada mesin metallizing

(3)

Drum roll (rol pengendali kecepatan, master speed(Pagilla, 2007)), Tension roll (mengatur ketegangan material, identik dengan rol proses (Paggilla, 2007), rewinder roll (rol penggulung) dengan tiap-tiap rol digerakkan oleh motor dc.

( a ) ( b )

Gambar 2 ( a) Tampilan Layar Monitor Mesin Metallizing (b) Kontruksi Rol Mesin Metallizing

Gambar 2 (a) dan (b) dapat dirumuskan model system rol Mesin Metallizing PT. Tomoko Daya Perkasa identik dengan Model Transportasi Web Material (Pagilla, 2007) yang diperlihatkan Gambar 3.

Model Matematik dari Mesin Metallizing dirumuskan sebagai berikut: Bagian rol pengumpan (unwinder),

�1 1=�1�1 1− 0 + 0 0− 1 1 (1)

Bagian Main Drum

1

�1 1= 2− 1 �1+�1 1− 1

�1 1 (2)

Bagian Tension Roll:

�2 2=�2�2 2− 1 + 1 1− 2 2 (3)

Bagian rol penggulung (rewinder)

�3 3=�3�3 3− 2 + 2 2− 3 3 (4)

Gambar 3 Sistem Transportasi Web Material

Persamaan 1 - 4 yang merupakan model matematik system transportasi web material yang terdiri dari persamaan dinamik gaya tegang dan persamaan dinamik kecepatan (Pagilla, 2007) digunakan untuk merumuskan model matematik system rol Mesin Metallizing adalah:

Bagian Rol Pengumpan, persamaan dinamik gaya tegang

1= 1�

1

� 1− 1�

0( )

� 0−

1

�1 1 , dengan 1=

��

�1, 0,. (5)

Bagian Rol Main Drum, persamaan dinamik kecepatan

Rol pengumpan

Rol penggulung

Tension roll

Main Drum roll

Controller Controller Controller

Controller

LC LC

LC

(4)

� 1=

Bagian Tension Roll, persamaan dinamik gaya tegang

2= 2�

Bagian Rol Penggulung, persamaan dinamik gaya tegang

3= 3�3

U0 = masukan gaya putar bagian rol pengumpan,

T1 = gaya tegang keluaran antara bagian rol pengumpan (unwind) dan main drum.

L1 = jarak antara rol pengumpan dan main drum roll

U1 =masukan gaya putar bagian main drum

T2 =gaya tegang keluaran web antara bagian main drum roll dengan tension roll,

U2 =gaya putar masukan bagian tension roll

L2 = jarak antara rol main drum dengan bagian tension roll

R2 =radius dari tension roll

U3 =masukan gaya putar bagian rol penggulung

T3 = gaya tegang keluaran antara bagian tension roll dengan rol penggulung (rewind)

L3 =jarak antara rol bagian tension roll dengan rol penggulung.

R3 = radius dari rol rol Penggulung

A = luas permukaan web, E = modulus elastisitas dari web

 = kecepatan sudut, kt =konstanta gaya putar,

Dari persamaan 6 - 8 dirumuskan model matematik system transportasi web material mesin metalizing dalam bentuk variable ruang keadaan (state space) diperoleh model sebagai berikut:

1 Model matematik rol penggulung mesin metallizing

Pemodelan Matematik Rol Penggulung Mesin Metallizing diperoleh dengan menggunakan persamaan 9

dilanjutkan dengan menentukan determinan ∆ = − � sebagai berikut:

(5)

(11)

Dari proses pemodelan system rol mesin metalizing diperoleh 4 (empat) buah model persamaan matematis bagian Rol Penggulung yaitu

�31 =

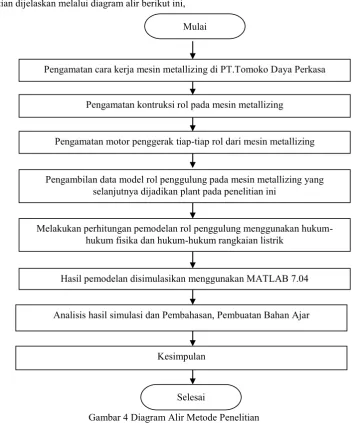

Metode penelitian dijelaskan melalui diagram alir berikut ini,

Gambar 4 Diagram Alir Metode Penelitian Mulai

Pengamatan cara kerja mesin metallizing di PT.Tomoko Daya Perkasa

Pengamatan kontruksi rol pada mesin metallizing

Pengamatan motor penggerak tiap-tiap rol dari mesin metallizing

Pengambilan data model rol penggulung pada mesin metallizing yang selanjutnya dijadikan plant pada penelitian ini

Melakukan perhitungan pemodelan rol penggulung menggunakan hukum-hukum fisika dan hukum-hukum-hukum-hukum rangkaian listrik

Hasil pemodelan disimulasikan menggunakan MATLAB 7.04

Analisis hasil simulasi dan Pembahasan, Pembuatan Bahan Ajar

Kesimpulan

(6)

Hasil dan Pembahasan

Dari proses pemodelan system rol mesin metalizing diperoleh 4 (empat) buah model persamaan matematis bagian Rol Penggulung yaitu model matematis fungsi alih bagian Rol Penggulung Mesin Metallizing diperoleh 2 (dua) buah fungsi alih yang berubah waktu (time varying) yaitu �31 dan �34 dikarenakan terdapat variable

�0 (radius rol pengumpan yang time varying) dan �3 (radius rol penggulung yang time varying) dengan keempat

model matematis ber-orde 4.

Empat model matematik dalam fungsi alih bagian Rol Penggulung Mesin Metallizing disimulasikan dengan pemrograman Matlab menggunakan parameter hasil penelitian Pagilla,2007.. Simulasi juga dilakukan dengan memberikan masukan unit step untuk keempat fungsi alih untuk melihat karakteristik respon, hasil simulasi fungsi alih dalam kawasan bidang s dan kawasan bidang z dengan metode tustin waktu sampling 0,5 detik.

Hasil simulasi ungsi Alih

Dengan menggunakan parameter Tabel 1 diperoleh bentuk fungsi alih bidang s sebagai berikut:

�31 = −

15,7−3,926

4_+1,837 3_+1,151 2_{+0,2931 +0,02617} (18)

Fungsi alih G31(s) dalam orde 4 memiliki letak zero di -0,25 letak pole -0,83; -0,50; -0,25; -0,24. Fungsi alih

dalam bentuk diskrit kawasan z dengan waktu sampling 0,5 detik, �31 � =−

0,17�4₋_0,36_�3₋_0,06_�2₋_0,28_�_+0,15

�4₋_3,19_�3_+3,81_�−_2,012_�_+0,396 (19)

Fungsi alih G31(z) ini pada kondisi radius rol pengulung penuh material yaitu perbandingan gaya tegang tension

rol-rol penggulung dengan torsi motor rol-rol pengumpan merupakan fungsi alih berubah waktu tergantung besarnya radius rol pengumpan.

�32 = −

5,11 2−1,286 +2.22 −016

4_+1,837 3_+1,151 2_{+0,2931 +0,02617} (20)

G32(s) memiliki letak zero di dua titik yaitu -0,25 dan 0,0 sedangkan letak pole sama dengan pole G31(s)

merupakan fungsi alih antara gaya tegang gaya tegang tension rol-rol penggulung dengan torsi motor main drum. Sedangkan fungsi alih kawasan z adalah:

�32 � =

−0,22�4−0,026�3−0,42�2−0,026�+0,195

�4₋_3,19_�3_+3,81_�−_2,012_�_+0,396 (21)

Fungsi alih antara gaya tegang tension rol- torsi motor tension rol G33(s) adalah

�33 = −

10,12 3−10,96 2−2,108

4_+1,837 3_+1,151 2_{+0,2931 +0,02617} (22)

Dengan letak zero di tiga titik 0,0; -0,83; -0,25 dan letak pole sama dengan fungsi alih G31(s) dan G32(s) adapun

fungsi alih kawasan z, �33 � =−

0,212�4_+3,25_�3_+0,89_�2₋_3,25_�_+1,22

�4₋_3,19_�3_+3,81_�−_2,012_�_+0,396 (23)

Fungsi alih selanjutnya antara gaya tegang tension rol- torsi motor rol penggulung G34(s) merupakan fungsi

alih time varying yang berubah tergantung besarnya radius rol penggulung, memiliki 3 letak zero pada titik 0,83; -0,505; -0,25 dengan pole yang sama G31(s); G32(s) dan G34(s).

� = 20

3_+31,772_{+15,11 +2,104}

4_+1,837 3_+1,51 2_{+0,293 +0,02617} (24)

Fungsi alih bidang z dari G34(s),

�34 � =

8,782�4₋_11,53_�3₋_4,764_�2_+11,6_�−_3,94

�4₋_3,19_�3_+3,81_�−_2,012_�_+0,396 (25)

Hasil simulasi step respon

Untuk mengetahui karakteristik ke-4 fungsi alih bagian rol penggulung mesin Metallizing digunakan uji masukan unit step dengan hasil sebagai berikut, G31(s) dengan masukan unit step terlihat Gambar 6 dan 7 dengan

data-data ditunjukkan Tabel 1.

Tabel 1 Data Step Respon Fungsi

Alih

trise

(detik)

tsettling

(detik)

tpeak

(detik) Mp

G31(s) 10,9 19,9 46,4 0

G32(s) NaN 23,0 4,3 0

G33(s) 0 21,2 2,6 Inf

(7)

( a ) ( b ) Gambar 5. (a) Step Respon G31(s) ; (b) Step Respon G32(s)

( a ) ( b )

Gambar 6 (a)

Step Respon G33(s) ; (b)

Step Respon G34(s)

Tabel 2 menunjukkan informasi step respon dari keempat karakteristik G31(s), G32(s), G33(s), G34(s) pada

kondisi radius rol pengumpan penuh material dan radius rol penggulung kosong material. Diperoleh informasi waktu naik terbesar pada fungsi alih G31(s) yaitu gaya tegang antara tension rol-rol penggulung/torsi motor rol

pengumpan 10,9 detik, waktu penetapan terbesar G32(s) fungsi alih gaya tegang tension rol-rol penggulung/torsi

motor main drum sebesar 23 detik, waktu puncak fungsi alih G31(s) 46,4 detik, tidak terjadi overshoot.

Kesimpulan

Kesimpulan penelitian ini adalah:

1. Mesin Metallizing terdapat 4 jenis rol yaitu unwinder roll (rol pengumpan), main drum roll (rol pengendali kecepatan), tension roll (rol pengendali ketegangan material) serta rewinder roll (rol penggulung) dengan masing-masing rol menggunakan penggerak motor DC.

2. Model matematik system transportasi web material mesin metalizing terbentuk dari dua persamaan yaitu persamaan dinamik gaya tegang dan persamaan dinamik kecepatan.

3. Persamaan matematik system rol mesin metalizing merupakan system MIMO (multi input multi output) dengan jumlah input sebanyak 4 input yaitu gaya putar rol penggulung, gaya putar tension roll, gaya putar rol penggulung, kecepatan sudut main drum roll, serta 4 output yaitu gaya tegang antara rol penggumpan dengan main drum roll, gaya tegang antara main drum roll dengan tension roll, gaya tegang antara tension roll dengan rol penggulung, kecepatan main drum roll.

4. Model matematik fungsi alih pada bagian sistem rol pengggulung mesin metallizing diperoleh 2 persamaan fungsi alih yang tidak berubah waktu (time invarying) G₃₂ s dan G₃₃ s , sedangkan 2 persamaan fungsi alih berubah waktu (time varying) G31 s dan G34 s .

5. Hasil simulasi keempat model fungsi alih bagian rol penggulung dengan uji masukan unit step diperoleh letak pole -0,83; -0.50; -0,25; -0,24 sedangkan letak zero G31 s pada -0,25; G32 s di -0.25 dan 0,00; G33 s pada

0,00; -0,83; -0,25 G₃₄ s di -0,83; -0,50. -0,25.

(8)

Daftar Pustaka

Ashry, M., Abou-Zayed, U., Breikin,Tim., 2005, Design and Implementation of a Time Varying Local Optimal Controller Based on RLS Algorithm for Multivariable System, Control Systems Centre, The University of Manchester, PO BOX 88, M60 IQD UK.

Bernardo d.M., Gaeta d.A., Montanaro.U., Olm.M.J., Santini.S., 2013., Experimental Validation of The Discrete-Time MCS Adaptive Strategy, Control Engineering Practice: 21(2013) 847-859.

Finayani. Yaya, Alhan M., Salechan., Suharyanto, Firmansyah. E., 2012., Studi Pengendalian Motor Listrik di Industri sebagai Upaya Peningkatan Kualitas Materi dan Strategi Pembelajaran, Penelitian Hibah Pekerti Tahun 2012 – 2013, Teknik Elektro Politeknik Pratama Mulia Surakarta.

Pagilla R. P, Siraskar. B.N, Dwivedula.V.R., 2007, Decentralized Control of Web Processing Lines, IEEE Transactions On Control Systems Technology, Vol.15 No.1, January 2007.

Petras I., 2009, Fractional Order Feedback Control of A DC Motor,Journal of Electrical Engineering, Vol. 60, No.3, 2009, 117-128

Wibowo B.D., Sutomo.S., 2011.,Pemodelan dan Simulasi Sistem Control Magnetic Levitation Ball, Jurnal Tenik Mesin ROTASI Vol.13, No.2, April 2011: 1-7. Prenhallindo, Jakarta
