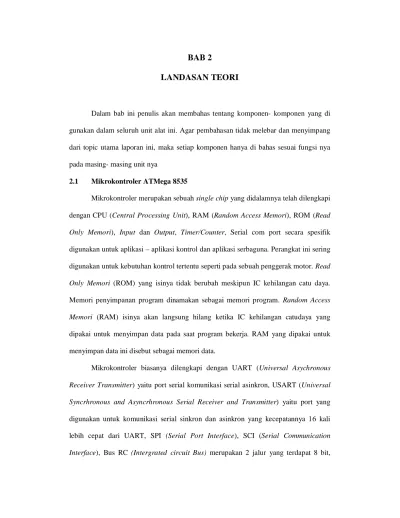

BAB 2
LANDASAN TEORI
Dalam bab ini penulis akan membahas tentang komponen- komponen yang di gunakan dalam seluruh unit alat ini. Agar pembahasan tidak melebar dan menyimpang dari topic utama laporan ini, maka setiap komponen hanya di bahas sesuai fungsi nya pada masing- masing unit nya
2.1 Mikrokontroler ATMega 8535
Mikrokontroler merupakan sebuah single chip yang didalamnya telah dilengkapi dengan CPU (Central Processing Unit), RAM (Random Access Memori), ROM (Read Only Memori), Input dan Output, Timer/Counter, Serial com port secara spesifik digunakan untuk aplikasi – aplikasi kontrol dan aplikasi serbaguna. Perangkat ini sering digunakan untuk kebutuhan kontrol tertentu seperti pada sebuah penggerak motor. Read Only Memori (ROM) yang isinya tidak berubah meskipun IC kehilangan catu daya. Memori penyimpanan program dinamakan sebagai memori program. Random Access Memori (RAM) isinya akan langsung hilang ketika IC kehilangan catudaya yang dipakai untuk menyimpan data pada saat program bekerja. RAM yang dipakai untuk menyimpan data ini disebut sebagai memori data.
Mikrokontroler biasanya dilengkapi dengan UART (Universal Asychronous Receiver Transmitter) yaitu port serial komunikasi serial asinkron, USART (Universal Syncrhronous and Asyncrhronous Serial Receiver and Transmitter) yaitu port yang digunakan untuk komunikasi serial sinkron dan asinkron yang kecepatannya 16 kali lebih cepat dari UART, SPI (Serial Port Interface), SCI (Serial Communication Interface), Bus RC (Intergrated circuit Bus) merupakan 2 jalur yang terdapat 8 bit,
CAN (Control Area Network) merupakan standart pengkabelan SAE (Society of Automatic Engineers).
Mikrokontroler saat ini sudah dikenal dan digunakan secara luas pada dunia industri. Banyak sekali penelitian atau proyek mahasiswa yang menggunakan berbagai versi mikrokontroler yang dapat dibeli dengan harga yang relative murah. Mikrokontroler saat ini merupakan chip utama pada hamper setiap peralatan elektronika canggih. Mikrokontroler AVR memiliki arsitektur RISC 8 bit, dimana semua instruksi dikemas dalam kode 16 bit (16 bit word) dan sebagian besar instruksi dieksekusi dalam satu siklus clock, berbeda dengan instruksi CS51 yang membutuhkan siklus 12 clock. AVR berteknologi RISC (Reduce Instruction Set Computing), sedangkan seri MCS51berteknologi CISC (Complex Instruction Set Computing). Secara umum, AVR dikelompokkan menjadi beberapa kelas, yaitu keluarga AT90Sxx, keluarga ATMega dan AT86RFxx. Pada dasarnya yang membedakan masing – masing kelas adalah memori, peripheral dan fungsinya. Dari segi arsitektur dan instruksi yang digunakan, mereka bias dikatakan hamper sama.
2.1.1. Fitur ATMega8535
Fitur-fitur yang dimiliki oleh mikrokontroler ATmega8535 adalah sebagai berikut:
1. Saluran I/O sebanyak 32 buah, yaitu port A, port B, port C, dan port D. 2. ADC internal sebanyak 8 saluran.
3. Tiga buah Timer/Counter dengan kemampuan pembandingan. 4. CPU yang terdiri atas 32 buah register.
5. SRAM sebesar 512 byte.
7. Port antarmuka SPI
8. EEPROM sebesar 512 byte yang dapat diprogram saat operasi. 9. Antarmuka komparator analog.
10.Port USART untuk komunikasi serial.
11.Sistem mikroprosesor 8 bit berbasis RISC dengan kecepatan maksimal 16 MHz. 2.1.2. Konfigurasi Pin ATMega 8535
Konfigurasi pin ATmega8535 dengan kemasan 40 pin DIP (Dual Inline Package) dapat dilihat pada gambar xxxxxx. Dari gambar di atas dapat dijelaskan fungsi dari masing-masing pin Atmega8535 sebagai berikut:
1. VCC merupakan pinyang berfungsi sebagai masukan catu daya. 2. GND merukan pin Ground.
3. PortA (PortA0…PortA7) merupakan pin input/outputdua arah dan pinmasukan ADC.
4. PortB (PortB0…PortB7) merupakan pin input/outputdua arah dan dan pin fungsi khusus,
5. Port C (PortC0…PortC7) merupakan pin input/output dua arah dan pin fungsi khusus,
6. Port D (PortD0…PortD7) merupakan pin input/output dua arah dan pin fungsi khusus,
7. RESET merupakan pinyang digunakan untuk me-resetmikrokontroler. 8. XTAL1 dan XTAL2 merupakan pin masukan clockeksternal.
9. AVCC merupakan pinmasukan tegangan untuk ADC. 10.AREFF merupakan pinmasukan tegangan referensi ADC.
Gambar 2.1 Konfigurasi Pin ATmega8535 PDIP
Berikut ini penjelasan mengenai konfigurasi pin ATMega8535 sebagai berikut : 1. Port A
Pin33 sampai dengan pin 40 merupakan pin dari port A. Merupakan 8 bit directional port I/O. Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit). Output buffer port A dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung. Data Direction Register port A (DDRA) harus di-setting terlebih dahulu sebelum port A digunakan. Bit-bit DDRA diisi 0 jika ingin memfungsikan pin-pin port A yang disesuaikan sebagai input, atau diisi 1 jika sebagai output.
2. Port B
Pin 1 sampai dengan pin 8 merupakan pin dari port B. Merupakan 8 bit directional port I/O. Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit). Output buffer port B dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung. Data Direction Register port B (DDRB) harus di-setting terlebih dahulu sebelum port B digunakan. Bit-bit DDRB
diisi 0 jika ingin memfungsikan pin-pin port B yang disesuaikan sebagai input, atau diisi 1 jika sebagai output. Selain itu, pin-pin port B juga memiliki fungsi-fungsi alternatif khusus seperti yang dapat dilihat dalam tabel:
Tabel 2.1 Penjelasan pin pada port B
Pin Keterangan
PB.7 SCK (SPI Bus Serial Clock)
PB.6 VISO (SPI Bus Master Input/Slave Output) PB.5 VOSI (SPI Bus Master Output/Slave Input) PB.4 SS (SPI Slave Select Input)
PB.3 AIN1 (Analog Comparator Negative Input)OCC (Timer/Counter0 Output Compare Match Output)
PB.2 AIN0 (Analog Comparator Positive Input)INT2 (External Interrupt2 Input)
PB.1 T1 (Timer/Counter1 External Counter Input)
PB.0 T0 (Timer/Counter0 External Counter Input)XCK (JSART External Clock Input/Output)
3. Port C
Pin 22 sampai dengan pin 29 merupakan pin dari port C. Port C sendiri merupakan port input atau output. Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit). Output buffer port C dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung. Data Direction Register port C (DDRC) harus di-setting terlebih dahulu sebelum port C digunakan. Bit-bit DDRC diisi 0 jika ingin memfungsikan pin-pin port C yang disesuaikan sebagai input, atau diisi 1 jika sebagai output.
4. Port D
Pin 14 sampai dengan pin 20 merupakan pin dari port D. Merupakan 8 bit directional port I/O. Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit). Output buffer port D dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung. Data Direction Register port D (DDRD) harus di-setting terlebih dahulu sebelum port D digunakan. Bit-bit DDRD diisi 0 jika ingin memfungsikan pin-pin port D yang disesuaikan sebagai input, atau diisi 1 jika sebagai output. Selain itu, pin-pin port D juga memiliki fungsi-fungsi alternatif khusus seperti yang dapat dilihat dalam tabel:

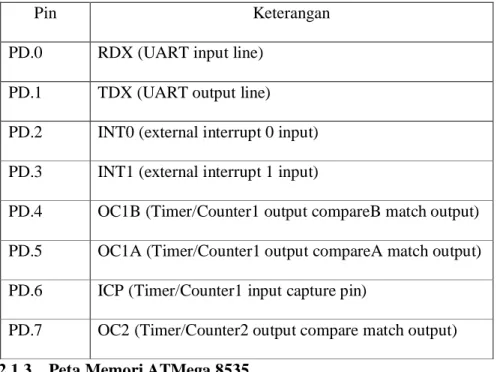

Tabel 2.2 Penjelasan pin pada port D
Pin Keterangan
PD.0 RDX (UART input line) PD.1 TDX (UART output line) PD.2 INT0 (external interrupt 0 input) PD.3 INT1 (external interrupt 1 input)
PD.4 OC1B (Timer/Counter1 output compareB match output) PD.5 OC1A (Timer/Counter1 output compareA match output) PD.6 ICP (Timer/Counter1 input capture pin)
PD.7 OC2 (Timer/Counter2 output compare match output) 2.1.3. Peta Memori ATMega 8535
ATMega8535 memiliki dua jenis memori yaitu Data Memori dan Program Memori ditambah satu fitur tambahan yaitu EEPROM Memori untuk penyimpan data.
ATMEGA 8535 memiliki On-Chip In-Sistem Reprogrammable Flash Memory untuk menyimpan program. Untuk alasan keamanan, program memori dibagi menjadi dua bagian, yaitu Boot Flash Section dan Application Flash Section. Boot Flash Section digunakan untuk menyimpan program Boot Loader, yaitu program yang harus dijalankan pada saat AVR reset atau pertama kali diaktifkan.
Application Flash Section digunakan untuk menyimpan program aplikasi yang dibuat user. AVR tidak dapat menjalakan program aplikasi ini sebelum menjalankan program Boot Loader. Besarnya memori Boot Flash Section dapat diprogram dari 128 word sampai 1024 word tergantung setting pada konfigurasi bit di register BOOTSZ. Jika Boot Loader diproteksi, maka program pada Application Flash Section juga sudah aman.
Gambar 2.2 Peta Memori Program
2. Data Memori
Gambar berikut menunjukkan peta memori SRAM pada ATMEGA 8535. Terdapat 608 lokasi address data memori. 96 lokasi address digunakan untuk Register File dan I/O Memori sementara 512 lokasi address lainnya digunakan untuk internal data SRAM. Register file terdiri dari 32 general purpose working register, I/O register terdiri dari 64 register.

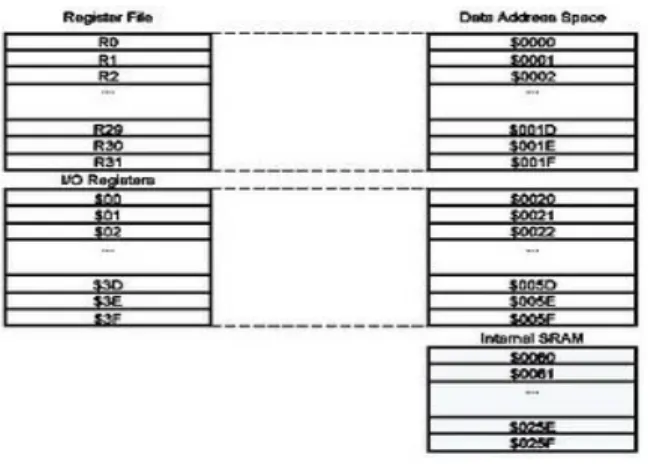

Gambar 2.3 Peta Memori Data 3. EEPROM Data Memori
ATMEGA 8535 memiliki EEPROM 8 bit sebesar 512 byte untuk menyimpan data. Loaksinya terpisah dengan sistem address register, data register dan control register yang dibuat khusus untuk EEPROM. Alamat EEPROM dimulai dari $000 sampai $1FF.
Gambar 2.4 EEPROM Data Memori 2.1.4. Status Register (SREG) ATMega8535
Status register adalah register berisi status yang dihasilkan pada setiap operasi yang dilakukan ketika suatu instruksi dieksekusi. SREG merupakan bagian dari inti CPU mikrokontroler.
Gambar 2.5 Status Register ATMega 8535
1. Bit 7-I : Global Interrupt Enable
Bit harus diset untuk meng-enable interupsi. Setelah itu anda dapat mengaktifkan interupsi mana yang akan digunakan dengan cara meng-enable bit kontrol register yang bersangkutan secara individu. Bit akan di-clear apabila terjadi suatu interupsi yang dipicu oleh hardware, dan bit tidak akan mengizinkan terjadinya interupsi, serta akan diset kembali oleh instruksi RETI. 2. Bit 6-T : Bit Copy Storage
Instruksi BLD dan BST menggunakan bit-T sebagai sumber atau tujuan dalam operasi bit. Suatu bit dalam sebuah register GPR dapat disalin ke bit T menggunakan instruksi BTS, dan sebaliknya bit-T dapat disalin kembali ke suatu bit dalam register GPR menggunakan instruksi BDL.
3. Bit 5-H : half Carry Flag 4. Bit 4-S : Sigh Bit
Bit-S merupakan hasil operasi EOR antara Flag-N (negatif) dan flag V (komplemen dua overflow).
5. Bit 3-V : Two’s Complement Overflow Flag Bit berguna untuk mendukung operasi aritmatika.
6. Bit 2-N : Negative Flag
Apabila suatu operasi menghasilkan bilangan negatif, maka flag-N akan di-set. 7. Bit 1-Z : Zero Flag
Bit akan di-set bila hasil operasi yang diperoleh adalah nol. 8. Bit 0-C : Carry Flag
Apabila suatu operasi menghasilkan carry, maka bit akan di-set.
Port I/O pada mikrokontroler ATMega8535 dapat difungsikan sebagai input ataupun dengan keluaran high atau low. Untuk mengatur fungsi port I/O sebagai input ataupun output perlu dilakukan setting pada DDR dan Port. Logika port I/O dapat berubah-ubah dalam program secara byte atau hanya bit tertentu. Mengubah sebuah keluaran bit I/O dapat dilakukan menggunakan perintah cbi (clear bit I/O) untuk menghasilkan output low atau perintah sbi (set bit I/O) untuk menghasilkan output high. Perubahan secara byte dilakukan dengan perintah in atau out yang menggunakan register bantu.
2.2 Modem GSM
Modem adalah sebuah alat yang dapat membuat komputer terkoneksi dengan internet melalui line telepon standar. Modem banyak digunakan komputer rumah dan jaringan sederhana untuk dapat berkomunikasi dengan jutaan komputer lain dalam lalu lintas internet. Kata Modem itu sendiri merupakan kependekan dari Modulator Demodulator. Ini berarti Modem bekerja dengan cara mengubah informasi digital dari komputer pengirim ke dalam bentuk sinyal analog yang ditransmisikan melaluli line telepon.
Selanjutnya Modem pada komputer penerima akan mengubah ulang sinyal analog ke sinyal digital. Modem GSM adalah sebuah perangkat Modem Wireless Plug and Play dengan konektivitas GSM/GPRS untuk aplikasi-aplikasi machine to machine. GSM Modul atau Modem GSM adalah jenis khusus dari modem yang menerima kartu SIM, dan mengoperasikan selama berlangganan ke operator mobile, seperti ponsel.
Modem GSM dihubungkan dengan suatu interface yang memungkinkan aplikasi seperti SMS untuk mengirim dan menerima pesan melalui Modem. Beberapa fungsi kegunaan modem ini di masyarakat adalah antara lain:
· SMS Broadcast application · SMS Quiz application · SMS Polling
· SMS auto-reply · M2M integration · Aplikasi Server Pulsa · Telemetri
· Payment Point Data
Pada pembuatan proyek ini, digunakan Modem GSM Serial Wavecom Fastrack M1306B. Untuk Modem seri ini memiliki dua type konektor yaitu
serial dan USB[12].

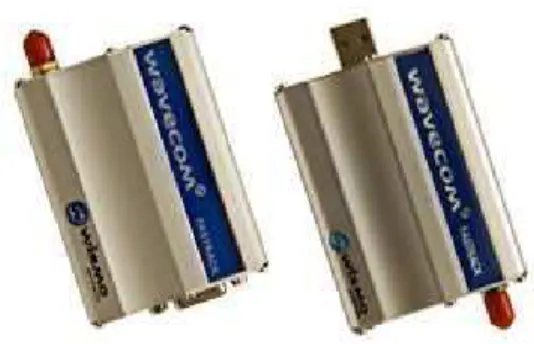

Gambar 2.6 Modem Gsm Fastrack M1306b Spesifikasi modem WAVECOM FASTRACK M1306B:
· Dual-band GSM 900/1800MHZ & GPRS Class 10 · GSM Dual Band antenna
· Standard USB 2.0 interface (untuk USB) · Input Voltage : 5V-32V
· Maximum transmitting speed 253KBps · Support AT-Command
· Dimensi : 74×54×25mm 2.2.5. AT-Command
AT-Command adalah singkatan dari Attention Command. AT Command adalah perintah yang digunakan dalam komunikasi dengan serial port. Pada awalnya standar perintah ini untuk modem-modem telepon PSTN, akan tetapi perintah ini sekarang dikembangkan juga untuk modem-modem GSM.
Perintah AT-Command dapat diberikan kepada handphone atau GSM/CDMA modem untuk melakukan sesuatu hal, termasuk untuk mengirim dan menerima SMS. Dengan memberikan perintah ini di dalam komputer/mikrokontroller maka perangkat kita dapat melakukan pengiriman atau penerimaan SMS secara otomatis untuk mencapai tujuan tertentu. Untuk memulai suatu perintah AT-Command, diperlukan prefiks

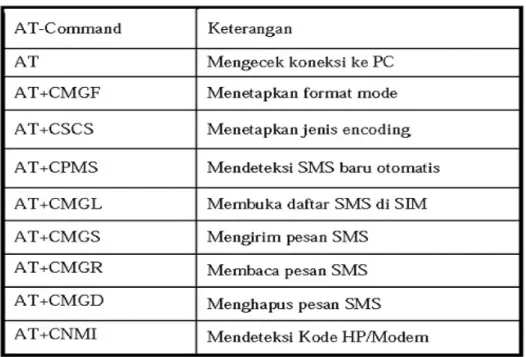

Tabel 2.3 Tabel Set AT-Command
2.2.6. Short Message Service (SMS)
Short Message Service (SMS) merupakan salah satu tipe Instant Messaging (IM) yang memungkinkan user untuk bertukar pesan singkat. SMS dihantarkan pada channel signal Global System for Mobile Communication (GSM). Dewasa ini perkembangan teknologi yang sangat pesat membuat teknologi SMS ini banyak digemari masyarakat karena teknologi ini bersifat praktis, murah dan mudah untuk digunakan.
Sebuah pesan SMS maksimal terdiri dari 140 bytes, yang berarti dapat memuat 140 karakter 8-bit, 160 karakter 7-bit atau 70 karakter 16-bit untuk bahasa Jepang, bahasa Mandarin dan bahasa Korea yang memakai Hanzi (Aksara Kanji/Hanja). User pun dapat mengirim pesan SMS yang lebih dari 140 bytes dengan catatan membayar lebih dari sekali biaya kirim SMS. [5] 21 SMS menjamin pengiriman pesan oleh jaringan, jika terjadi kegagalan maka disimpan di jaringan atau yang disebut SMS Center (SMSC). Di SMSC pesan disimpan dan dicoba untuk mengirimkannya selama
beberapa kali. Batas waktu yang telah ditentukan untuk menyimpannya biasanya sekitar 1 hari atau 2 hari, lalu pesan dihapus.
2.2.7. Database
Database merupakan sekumpulan data yang terintegrasi yang diorganisasi untuk memenuhi kebutuhan pemakai untuk keperluan organisasi yang dimana dapat dipakai hanya sekali atau berulang yang dimana dalam bentuk digital. Salah satu komponen penting dalam penggunaan database adalah DataBase Management System (DBMS). DBMS ini bertugas untuk menangani semua akses ke database dan bertanggug jawab untuk menerapkan pemeriksaan otorisasi dan prosedur validasi.
2.2.8. Microsoft Office Access
Salah satu software atau aplikasi yang banyak digunakan untuk membuat suatu database sederhana adalah Microsoft Access. Micosoft Access merupakan software yang dikeluarkan oleh microsoft untuk membuat aplikasi database. Sofware ini cocok untuk kalangan industri kecil atau rumah tangga,
karena kapasitas datanya yang mencapai 4 GB. Program ini banyak dipakai karena kemudahannya dalam mengolah database.
2.3 LCD
LCD merupakan salah satu perangkat penampil yang sekarang ini mulai banyak digunakan. Penampil LCD mulai dirasakan menggantikan fungsi dari penampil CRT (Cathode Ray Tube), yang sudah berpuluh-puluh tahun digunakan manusia sebagai penampil gambar/text baik monokrom (hitam dan putih), maupun yang berwarna. Teknologi LCD memberikan keuntungan dibandingkan dengan teknologi CRT, kaena pada dasarnya, CRT adalah tabung triode yang digunakan sebelum transistor ditemukan. Beberapa keuntungan LCD dibandingkan dengan CRT adalah konsumsi daya yang
relative kecil, lebih ringan, tampilan yang lebih bagus, dan ketika berlama-lama di depan monitor, monitor CRT lebih cepat memberikan kejenuhan pada mata dibandingkan dengan LCD
Gambar 2.7 LCD
LCD memanfaatkan silicon atau gallium dalam bentuk Kristal cair sebagai pemendar cahaya. Pada layar LCD, setiap matrik adalah susunan dua dimensi piksel yang dibagi dalam baris dan kolom. Dengan demikian, setiap pertemuan baris dan kolom adalah sebuah LED terdapat sebuah bidang latar (backplane), yang merupakan lempengan kaca bagian belakang dengan sisi dalam yang ditutupi oleh lapisan elektroda trasparan. Dalam keadaan normal, cairan yang digunakan memiliki warna cerah. Daerah-daerah tertentu pada cairan akan berubah warnanya menjadi hitam ketika tegangan diterapkan antara bidang latar dan pola elektroda yang terdapat pad sisi dalam lempeng kaca bagian depan.
Keunggulan LCD adalah hanya menarik arus yang kecil (beberapa microampere), sehingga alat atau sistem menjadi portable karena dapat menggunakan catu daya yang kecil. Keunggulan lainnya adalah tampilan yang diperlihatkan dapat dibaca dengan mudah di bawah terang sinar matahari. Di bawah sinar cahaya yang
remang-remang dalam kondisi gelap, sebuah lampu (berupa LED) harus dipasang dibelakang layar tampilan.
LCD yang digunakan adalah jenis LCD yang mena mpilkan data dengan 2 baris tampilan pada display. Keuntungan dari LCD ini adalah :
1. Dapat menampilkan karakter ASCII, sehingga dapat memudahkan untuk membuat program tampilan.
2. Mudah dihubungkan dengan port I/O karena hanya mengunakan 8 bit data dan 3 bit control.
3. Ukuran modul yang proporsional.
4. Daya yang digunakan relative sangat kecil.

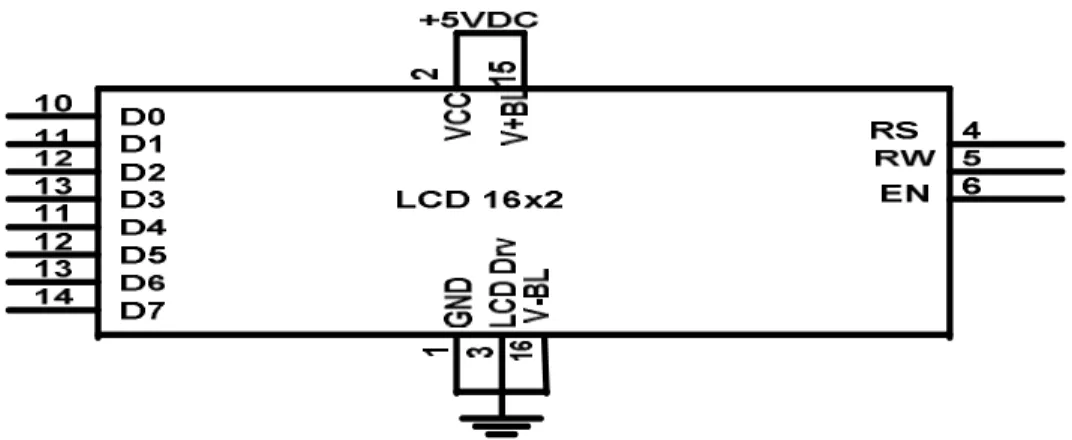

Gambar 2.8 Konfigurasi Pin LCD
Operasi dasar pada LCD terdiri dari empat, yaitu instruksi mengakses proses internal, instruksi menulis data, instruksi membaca kondisi sibuk, dan instruksi membaca data. ROM pembangkit sebanyak 192 tipe karakter, tiap karakter dengan huruf 5x7 dot matrik. Kapasitas pembangkit RAM 8 tipe karakter (membaca program), maksimum pembacaan 80x8 bit tampilan data. Perintah utama LCD adalah Display
Clear, Cursor Home, Display ON/OFF, Display Character Blink, Cursor Shift, dan Display Shift. Tabel 2.3 menunjukkan operasi dasar LCD
Tabel 2.4 Operasi Dasar LCD
RS R/W Operasi
0 0 Input Instruksi ke LCD
0 1 Membaca Status Flag (DB7) dan alamat counter (DB0 ke DB6)
1 0 Menulis Data
1 1 Membaca Data
Tabel 2.5 Konfigurasi Pin LCD Pin
No.
Keterangan Konfigurasi Hubung
1 GND Ground 2 VCC Tegangan +5VDC 3 VEE Ground 4 RS Kendali RS 5 RW Ground 6 E Kendali E/Enable 7 D0 Bit 0 8 D1 Bit 1 9 D2 Bit 2 10 D3 Bit 3 11 D4 Bit 4
12 D5 Bit 5 13 D6 Bit 6 14 D7 Bit 7 15 A Anoda (+5VDC) 16 K Katoda (Ground) Tabel 2.6 Konfigurasi LCD Pin Bilangan biner Keterangan
RS 0 Inisialisasi
1 Data
RW 0 Tulis LCD / W (write) 1 Baca LCD / R (read) E 0 Pintu data terbuka
1 Pintu data tertutup
Lapisan film yang berisis Kristal cair diletakkan di antara dua lempeng kaca yang telah ditanami elektroda logam transparan. Saat teganga dicatukan pada beberapa pasang elektroda, molekul – molekul Kristal cair akan menyusun diri agar cahaya yang mengenainya akan dipantulkan atau diserap. Dari hasil pemantulan atau penyerapan cahaya tersebut akan terbentuk pola huruf, angka, atau gambar sesuai bagian yang di aktifka.
LCD membutuhkan tegangan dan daya yang kecil sehingga sangat popular untuk aplikasi pada kalkulator, arloji digital, dan instrument elektronika lain seperti Global Positioning System (GPS), baragraph display dan multimeter digital. LCD
umumnya dikemas dalam bentuk Dual In Line Package (DIP) dan mempunyai kemampuan untuk menampilkan beberapa kolom dan baris dalam satu panel. Untuk membentuk pola, baik karakter maupun gambar pada kolom dan baris secara bersamaan digunakan metode Screening.
Metode screening adalah mengaktifkan daerah perpotongan suatu kolo dan suatu baris secara bergantian dan cepat sehingga seolah-olah aktif semua. Penggunaan metode ini dimaksudkan untuk menghemat jalur yang digunakan untuk mengaktifkan panel LCD. Saat ini telah dikembangkan berbagai jenis LCD, mulai jenis LCD biasa, Passive Matrix LCD (PMLCD), hingga Thin-Film Transistor Active Matrix (TFT-AMLCD). Kemampuan LCD juga telah ditingkatkan daru yang monokrom hingga yang mampu menampilkan ribuan warna.
2.4 Sensor Ultrasonic
Sensor ultrasonic adalah sensor yang bekerja berdasarkan prinsip pantulan gelombang dimana sensor menghasilkan gelombang pantulan ke benda yang kemudian menangkapnya kembali dengan perbedaan waktu sebagai dasar perhitungannya.. Perbedaan waktu antara gelombang pantulan yang di kembalikan dan yang diterima kembali adalah berbanding lurus dengan jarak atau tinggi objek yang memantulkannya.. Jenis objek yang dapat di indranya adalah padat, cair dan butiran. Tanpa kontak jarak 2 cm sampai 3 meter dan dapat dengan mudah dihubungkan dengan mikrokontroler malalui satu pin I/O saja. Dimensi : 2,6 cm (p) x 4,1 cm (l) x 6,2 cm (t)
Spesifikasi: :
Memiliki 2 jenis antarmuka yang dapat aktif bersamaan, yaitu I2C-bus (fSCL maks. 65 kHz) dan pulse width (10µs/mm).
8 modul dapat digunakan bersama dalam satu sistem I2C-bus yang hanya membutuhkan 2 pin I/O mikrokontroler saja.
Membutuhkan catu daya tunggal +5 VDC, dengan konsumsi arus 17 mA typ (tanpa sensor infrared ranger).
Terdapat 2 mode operasi yaitu full operation dan reduced operation. Pada mode reduced operation beberapa komponen ultrasonic ranger akan dimatikan (saat idle) dan konsumsi arus mejadi 13 mA typ.
Terdiri dari sebuah ultrasonic ranger dengan spesifikasi: Mengukur jarak dari 2 cm hingga 3 m tanpa dead zone atau blank spot. Obyek dalam jarak 0 - 2 cm dideteksi sebagai 2 cm. Menggunakan burst sinyal kotak 16 Vp-p dengan frekuensi 40 kHz.
Dapat dihubungkan dengan maksimum 2 buah infrared ranger Sharp GP2D12 yang memiliki jangkauan pengukuran 10 - 80 cm.
Data keluaran sudah siap pakai dalam satuan mm (untuk antarmuka I2C) sehingga mengurangi beban mikrokontroler.
Ketelitian pengukuran jarak (ranger) adalah 5mm.
Siklus pengukuran yang cepat, pembacaan dapat dilakukan tiap 25 ms (40 Hz rate).
Memerlukan input trigger berupa pulsa negatif TTL (20µs min.) untuk antarmuka pulse width.
Tersedia 1 pin output yang menunjukkan aktifitas sensor, dapat tidak dimanfaatkan.
Tidak diperlukan waktu tunda sebelum melakukan pengukuran berikutnya. Kompensasi kesalahan dapat diatur secara manual untuk mengurangi pengaruh
faktor perubahan suhu lingkungan dan faktor reflektifitas obyek.
Blok diagram ini di lengkapi dengan tampilan seven segment agar kita bisa melihat hasilnya tanpa mengaflikasikan ke sebuah alat.
Gambar 2.10 Blok Sensor Ultrasonic dengan Tampilan Seven Segment
Kita lihat secara seksama cara kerja sensor ultrasonic dengan cara memantulkan gelombang ke sebuah objek kemudian data yang di pantulkan menentukan jarak dari sensor ke objek.
Untuk pengaktifan sensor ultrasonik, hubungkan Pin Vss ke Ground, kemudian pin Vdd ke catu daya yang keluarannya sudah diset 5V, setelah batere dihubungkan dengan IC Regulator 7805, tinggal Pin SIG dihubungkan ke pin di Mikrokontroller, buat sensor ke port P1.7, sedangkan indikator output P3.7
Gambar 2.12. Skematik hubungan pin
2.5 Komunikasi Serial
Pada PC / laptop standar, biasanya terdapat sebuah port untuk komunikasi serial. Pada prinsipnya, komunikasi serial ialah komunikasi dimana pengiriman data dilakukan per bit, sehingga lebih lambat dibandingkan komunikasi parallel seperti pada port printer yang mampu mengirim 8 bit sekaligus dalam sekali detak. Beberapa contoh penerapan komunikasi serial ialah mouse, scanner dan sistem akuisisi data yang terhubung ke port serial COM1/COM2. Sistem antar muka komunikasi serial RS232 sering digunakan sebagai antar muka antara komputer dengan mikrokontroler. Agar level tegangan data serial dari mikrokontroler setara dengan level tegangan komunikasi port serial PC, diperlukan MAX232 untuk mengubah ke tegangan TTL/CMOS logic level RS232. MAX232 menggunakan sistim komunikasi simplex sehingga difungsikan untuk mengubah dari arus dan tegangan logika TTL menjadi arus tegangan logika komputer (RS232).
2.5.1 Karakteristik Sinyal Port Serial
Standar sinyal komunikasi serial yang banyak digunakan adalah Standar RS232 yang dikembangkan oleh Electronic Industri Association (EIA/TIA) yang pertama kali dipublikasikan pada tahun 1962.Ini terjadi jauh sebelum IC TTL populer sehingga sinyal ini tidak ada hubungan sama sekali dengan level tegangan IC TTL. Standar ini hanya menyangkut komunikasi antara (Data Terminal Equipment – DTE) dengan alat – alat pelengkap komputer (Data Circuit Terminating Equipment – DCE). Standar sinyal RS232 memiliki ketentuan level tegangan sebagai berikut :
• Logika 1 disebut ‘Mark’ terletak antara -3 Volt sampai -25 Volt • Logika ‘0’ disebut ‘space’ terletak antara +3 Volt samapai +25 Volt.
• Daerah tegangan antara -3 Volt sampai +3 Volt adalah invalid level, yaitu daerah tegangan yang tidak memiliki level logika pasti sehingga harus dihindari. Demikian juga level tegangan dibawah -25 Volt dan diatas +25 Volt juga harus dihindari karena bisa merusak line driver pada saluran RS232
Gambar dibawah adalah contoh level tegangan RS232 pada pengiriman huruf “A” dalam format ASCII tanpa bit paritas.
2.5.2 Port Komunikasi Serial
Komunikasi serial membutuhkan port sebagai saluran data. Berikut tampil port serial DB9 yang umum digunakan sebagai port serial
Gambar 2.14 Port DB9 Jantan
Gambar 2.15 Port DB9 Betina
Untuk menghubungkan antara 2 buah PC, biasanya digunakan format null mode, dimana pin TxD dihubungkan dengan RxD pasangan, pin Sinyal ground (5) dihubungkan dengan SG di pasangan, dan masing masing pin DTR, DSR dan CD dihubung singkat, dan pin RTS dan CTS dihubung singkat di setiap devais.
Gambar.2.16 Susunan Pin Konektor DB9
Tabel 2.7 Fungsi Susunan Konektor DB9
Untuk dapat menggunakan port serial harus diketahui dahulu alamat dari port serial tersebut. Biasanya tersedia dua port serial pada CPU, yaitu COM1 dan COM2. Base Address COM1 biasanya 1016 (3F8h) dan COM2 biasanya 760 (2F8h). Alamat tersebut adalah alamat yang biasa digunakan, tergantung komputer yang digunakan.Tepatnya
kita bisa melihat pada peta memori tempat menyimpan alamat tersebut, yaitu memori 0000.0400h untuk COM1 dan 0000.0402h untuk COM2. Berikut adalah nama – nama register yang digunakan beserta alamatnya.
2.5.3 Koneksi Ke RS232 Port
Koneksi TXD dan RXD MCU MCS-51 dengan port serial komputer selain level tegangannya harus disesuaikan, cara koneksikan juga perlu diperhatikan. Ada semacam protokol komunikasi, bila DTE hendak menghubungi DCE atau sebaliknya, untuk ’DCE’ yang berupa MCU MCS-51 ini, protokol perlu diakali, lebih sederhana prosesnya, sehingga tidak memrlukan software yang rumit, tetapi masih tetap handal. Selain sinyal data, terdapat sinyal – sinyal protokol komunikasi serial pada komputer dan dihubungkan keluar melalui konektor male DB9 (komputer baru) dan DB25 (Komputer lama), nama sinyal – sinyal tersebut adalah:
• RD, Receive Data (RXD). • TD, Transmit Data • SG, Signal Ground
• DTR, Data Terminal Ready • DSR, Data Set Ready • CD, Carrier Detect • RTS, Request To Send • CTS, Clear To Send.
Komunikasi asinkron yang sederhana yang disebut sebagai null modem, adalah dengan menghubungkan pin- pin DTR, DSR dan CD serta RTS dengan CTS. Sedangkan sinyal data input masuk RD dan sinyal transmit output adalah TD. Konvertor level untuk saat ini tersedia dalam bentuk ic, contoh adalah ICL232 dari Harris semikonduktor, MAX232 dari Maxim.
Gambar 2.17 IC MAX232
Protokol standar yang mengatur komunikasi melalui serial port disebut RS-232 (Recommended Standard-232) yang dikembangkan oleh EIA (Electronic Industries Association). Interfacing RS-232 menggunakan komunikasi asyncronous di mana sinyal clock tidak dikirimkan bersamaan dengan data. Setiap word data disingkronisasikan menggunakan sebuah start bit dan sebuah stop bit. Jadi, sebuah frame data terdiri dari
sebuah start bit, diikuti bit-bit data dan diakhiri dengan stop bit. Jumlah bit data yang digunakan dalam komunikasi serial adalah 8 bit. Encoding yang digunakan dalam komunikasi serial adalah NRZ (Non-Return-to-Zero), di mana bit 1 dikirimkan sebagai high value dan bit 0 sebagai low value.
Komunikasi serial merupakan hal yang penting dalam system embedded, karena dengan komunikasi serial kita dapat dengan mudah menghubungkan mikrokontroler dengan devais lainnya.
Port serial pada mikrokontroler terdiri atas dua pin yaitu RXD dan TXD. RXD berfungsi untuk mengirim data dari komputer atau perangkat lainnya, standard komunikasi serial untuk computer adalah RS-232, RS-232 mempunyai standard tegangan yang berbeda dengan serial port mikrokontroler, sehingga agar sesuai dengan RS-232 maka dibutuhkan suatu rangkaian level converter, IC yang digunakan bermacam-macam, tapi yang paling mudah dan sering digunakan ialah IC MAX232/HIN232.
Pada prinsipnya, komunikasi serial ialah komunikasi dimana pengiriman data dilakukan per bit, sehingga lebih lambat dibandingkan komunikasi parallel seperti pada port printer yang mampu mengirim 8 bit sekaligus dalam sekali detak. Beberapa contoh komunikasi serial ialah mouse, scanner, dan system akuisisi data yang terhubung ke port COM1/COM2.
Jika ingin menggunakan mikrokontroler untuk berkomunikasi dengan komputer atau device lainnya maka Rx dan Tx tidak bisa langsung dihubungkan begitu saja dengan device tersebut karena level sinyal yang digunakan berbeda-beda. Contohnya komunikasi serial untuk komputer menggunakan sinyal RS232 yaitu sinyal yang gelombang level sinyalnya antara +25V sampai -25V. Oleh karena itu, jika ingin
diharapkan terjadi komunikasi antara mikrokontroler dengan komputer dibutuhkan sebuah buffer yang dapat mengubah sinyal level TTL dari mikrokontroler menjadi sinyal level RS232. Salah satu Buffer yang sering digunakan adalah IC MAX232CPE dan menggunakan transistor NPN maupun PNP.
Gambar 2.18 merupakan penggunaan ic max 232 dalam rangkaian sebagai komunikasi serial.
2.6 Bahasa Pemograman Mikrokontroler
Pengembangan sebuah sistem menggunakan mikrokontroler AVR buatan ATMEL menggunakan software AVR STUDIO dan CodeVisionAVR. AVR STUDIO merupakan software yang digunakan untuk bahasa assembly yang mempunyai fungsi yang sangat lengkap, yaitu digunakan untuk menulis program, kompilasi, simulasi dan download program ke IC mikrokontroler AVR. Sedangkan CodeVisionAVR merupakan software C-cross Compiler, dimana program dapat ditulis dalam bahasa C, CodeVision memiliki IDE (Integrated Development Environment) yang lengkap, dimana penulisan program, compile, link, pembuatan kode mesin (assembler) dan download program ke chip AVR dapat dilakukan dengan CodeVision, selain itu ada fasilitas terminal, yaitu melakukan komunikasi serial dengan mikrokontroler yang sudah di program. Proses
download program ke IC mikrokontroler AVR dapat menggunakan Sistem programmable Flash on-Chip mengizinkan memori program untuk diprogram ulang dalam sistem menggunakan hubungan serial SPI.
2.7. Dasar Pemrograman ATMega8535 dengan Bahasa C 2.7.1. Pendahuluan
C adalah bahasa pemrograman yang dapat dikatakan berada antara bahasa tingkat rendah (bahasa yang berorientasi pada mesin) dan bahasa tingkat tinggi (bahasa yang berorientasi pada manusia). Seperti yang diketahui, bahasa tingkat tinggi mempunyai kompatibilitas antara platform. Karena itu, amat mudah untuk membuat program pada berbagai mesin. Berbeda halnya dengan menggunakan bahasa mesin, sebab setiap perintahnya sangat bergantung pada jenis mesin.
Pembuat bahasa C adalah Brian W. Kernighan dan Dennis M. Ritchie pada tahun 1972. C adalah bahasa pemrograman terstruktur, yang membagi program dalam bentuk blok. Tujuannya untuk memudahkan dalam pembuatan dan pengembangan program. Program yang ditulis dengan bahasa C mudah sekali dipindahkan dari satu jenis program ke bahasa program lain. Hal ini karena adanya standarisasi bahasa C yaitu berupa standar ANSI (American National Standart Institute) yang dijadikan acuan oleh para pembuat kompiler.
2.7.2 Pengenal Pada Bahasa C
Pengenal merupakan sebuah nama yang didefinisikan oleh program untuk menunjukkan sebuah konstanta, variabel, fungsi, label, atau tipe data khusus. Pemberian pengenal pada program harus memenuhi syarat-syarat di bawah ini:
b. Karakter kedua berupa huruf, angka, garis bawah,; c. Tidak menggunakan spasi;
d. Bersifat case sensitive, yaitu huruf kapital dan huruf kecil dianggap berbeda; e. Tidak boleh menggunakan kata-kata yang merupakan sintaks atau operator dari
bahasa C.
Contoh menggunakan pengenal yang diperbolehkan: 1. Nama
2. _nama 3. Nama2
4. Nama_pengenal
Contoh penggunaan pengenal yang tidak diperbolehkan: 1. 2nama
2. Nama+2 3. Nama pengenal
2.7.3 Tipe Data
Pemberian signed dan unsigned pada tipe data menyebabkan jangkauan dari tipe berubah. Pada unsigned menyebabkan tipe data akan selalu bernilai positif sedangkan signed menyebabkan nilai tipe data bernilai negatif dan memungkinkan data bernilai positif. Perbedaan nilai tipe data dapat kita lihat pada tabel di bawah ini.
Tabel 2.9 Tipe Data
Pemodifikasi Tipe Persamaan Jangkauan Nilai
Signed char Char -128 s/d 127
Signed int Int -32.768 s/d 32.767 Signed short int Short, signed short -32.768 s/d 32.767
Signed long int Long, long int, signed long
-2.147.483.648 s/d 2.147.483.647 Unsigned char Tidak ada 0 s/d 255
Unsigned int Unsigned 0 s/d 65.535 Unsigned short int Unsigned short 0 s/d 65.535
Unsigned long int Unsigned long 0 s/d 4.294.967.295
Contoh program yang menunjukkan pengaruh signed dan unsigned pada hasil program, #include <mega.8535>
#include <delay.h>
Void main (void)
{ int a, b; // pengenal unsigned d, e; a = 50; b = 40; d = 50; e = 40; PORTC = 0x00;
DDRC = 0Xff; //set PORTC sebagai output
PORTB = 0x00;
DDRB = 0Xff; // set PORTB sebagai output
While(1)
PORTB = a – b;
PORTC = d – e;
delay_ms(100);
};
}
Program di atas akan memberikan data di PORTB = 10 (desimal) sedangkan PORTC = -10 (desimal) karena PORT mikrokontroler tidak dapat mengeluarkan nilai negatif maka PORTB dan PORTC akan memiliki keluaran 0x0A tapi pada kenyataannya PORTC lebih banyak memakan memori karena tanda negatif tersebut disimpan dalam memori.
Pada program di atas terdapat tulisan//set PORTB sebagai output yang berguna sebagai komentar yang mana komentar ini tidak mempengaruhi hasil dari program. Ada dua cara penulisan komentar pada pemrograman bahasa C, yaitu dengan mengawali komentar dengan tanda “ // “ ( untuk komentar yang hanya satu baris ) dan mengawali komentar dengan tanda “ /* “ dan mengakhiri komentar dengan tanda “ */ “.
Contoh:
// ini adalah komentar
/* ini adalah komentar
Yang lebih panjang
Dan lebih panjang lagi */
Header digunakan untuk menginstruksikan kompiler untuk menyisipkan file lain. Di dalam file header ini tersimpan deklarasi, fungsi, variable, dan jenis mikrokontroler yang kita gunakan (pada software Code Vision AVR). File-file yang ber akhiran .hdisebut file header.
File header yang digunakan untuk mendefinisikan jenis mikrokontroler yang digunakan berfungsi sebagai pengarah yang mana pendeklarasian register-register yang terdapat program difungsikan untuk jenis mikrokontroler apa yang digunakan ( pada software Code Vision AVR ).
Contoh:
#include <mega8535.h>
#include<delay.h>
#include <stdio. h>
2.7.5. Operator Aritmatika
Operator aritmatika digunakan untuk melakukan proses perhitungan matematika. Fungsi-fungsi matematika yang terdapat pada bahasa C dapat dilihat pada tabel di bawah ini.
Tabel 2.10 Operator Aritmatika Operator Keterangan
+ Operator untuk penjumlahan - Operator untuk pengurangan * Operator untuk perkalian
/ Operator untuk pembagian % Operator untuk sisa bagi
Contoh penggunaan operator aritmatika dapat dilihat di bawah ini. #include < mega8535.h>
#include <delay.h>
void main (void)
{
unsigned char a, b;
a = 0x03;
b = 0x05;
DDRC 0XFF; // PORTC digunakan sebagai output
while (1) { PORTC = (a * b); delay_ms(500); } } 2.7.6. Operator Pembanding
Operator pembanding digunakan untuk membandingkan 2 data atau lebih. Hasil operator akan di jalankan jika pernyataan benar dan tidak dijalankan jika salah. Operator pembanding dapat kita lihat pada tabel di bawah ini.
Tabel 2.11 Operator Pembanding Operator Contoh Keterangan
= = x = = y Benar jika kedua data bernilai sama != x != y Bernilai benar jika kedua data tidak sama
> x > y Bernilai benar jika nilai x lebih besar dari pada y < x < y Bernilai jika x lebih kecil dari y
<= x <= y Bernilai benar jika x lebih kecil atau sama dengan y
2.7.7. Operator Logika
Operator logika digunakan untuk membentuk logika dari dua pernyataan atau lebih. Operator logika dapat dilihat pada tabel di bawah ini.
Tabel 2.12 Operator Logika Operator Keterangan && Logika AND | | Logika OR ! Logika NOT
Contoh program:
#include < mega8535.h>
#include <delay.h>
void main (void)
{
DDRC = 0XFF; // sebagai output
DDRA = 0X00; // sebagai input
while (1) { If ( PINA.0 == 1 )|| (PINA.1 == 1 ){ PORTC = 0XFF; delay_ms(500); PORTC = 0X00; Delay_ms(500); } else{
PORTC = 0x00; delay_ms(500); } } } Penjelasan program:
Apabila PINA.0 atau PINA.1 diberi input logika 1 maka PORTC akan mengeluarkan logika 0xff kemudian logika 0x00 secara bergantian dengan selang waktu 0,5 s. dan apabila bukan PINA.1 atau PINA.0 diberi logika 1 maka PORTC akan mengeluarkan logika 0x00.
2.7.8. Operator Bitwise
Operator logika ini bekerja pada level bit. Perbedaan operator bitwise dengan operator logika adalah pada operator logika akan menghasilkan pernyataan benar atau salah sedangkan pada operator bitwise akan menghasilkan data biner. Operator bitwise dapat dilihat pada tabel di bawah ini.
Tabel 2.13 Operator Bitwise Operator Keterangan
& Operasi AND level bit | Operasi OR level bit ^ Operasi XOR level bit ~ Operator NOT level bit >> Operator geser kanan << Operator geser kiri
Contoh program:
#include <mega8535.h>
#include <delay.h>
void main (void)
{
unsigned char a,b,c;
DDRC = 0xff; //portc sebagai output
while (1) { a = 0x12; b = 0x34; c = a & b; PORTC = c; delay_ms(500); }; } Penjelasan program: a = 0x12 = 0001 0010 b = 0x32 = 0011 0010 --- a & b = 0x12 = 0001 0110
2.7.9. Operator Penugasan dan Operator Majemuk
Operator ini digunakan untuk memberikan nilai atau manipulasi data sebuah variabel. Operator penguasa dapat kita lihat pada tabel di bawah ini:
Tabel 2.14 Operator Penugasan Operator Keterangan
= Memberikan nilai variabel += Menambahkan nilai variabel - = Mengurangi nilai variabel *= Mengalikan nilai variabel /= Membagi nilai variable %= Memperoleh sisa bagi
Contoh:
a += 2 ; artinya nilai variabel a berubah menjadi a = a + 2 b *= 4; artinya nilai variabel b berubah menjadi b = b * 4
selain operator penugasan di atas juga ada operator penugasan yang berkaitan dengan operator bitwise seperti pada tabel di bawah ini:
Tabel 2.15 Operator Majemuk Operator Contoh Arti
&= x &= 1 Variabel x di AND kan dengan 1 |= x |= 1 Variabel x di OR kan dengan 1 ~= x ~= 1 x = ~ (1) ; x = 0xFE
^= x ^= 1 Variabel x di XOR kan dengan 1 <<= x <<= 1 Variabel x digeser kiri 1 kali >>= x >>= 1 Variabel x digeser kanan 1 kali
2.7.10. Operator Penambahan dan Pengurangan
Operator ini digunakan untuk menaikkan atau menurunkan nilai suatu variabel dengan selisih 11. Operator ini dapat dilihat pada tabel di bawah ini.
Tabel 2.16 Operator Penambahan dan Pengurangan
Operator Keterangan
++ Penambahan 1 pada variable -- Pengurangan Contoh: a = 1; b = 2; a ++; b --; Penjelasan:
Maka operator a++ akan mengubah variabel a dari satu menjadi 2, sedangkan operator B— akan mengubah variabel b dari 2 menjadi 1.
2.7.11. Pernyataan If dan If Bersarang
Pernyataan if digunakan untuk pengambilan keputusan terhadap 2 atau lebih pernyataan dengan menghasilkan pernyataan benar atau salah. Jika pernyataan benar maka akan di jalankan instruksi pada blok nya, sedangkan jika pernyataan tidak benar maka instruksi yang pada blok lain yang dijalankan ( sesuai dengan arah programnya). Bentuk pernyataan IF adalah sebagai berikut:
1. Bentuk sederhana if (kondisi){
Pernyataan_1; Pernyataan_2; ... } 2. Pernyataan else if (kondisi) { Pernyataan_1; ...; } else { Pernyataan_2; ...; } 3. If di dalam if
Pernyataan ini sering disebut nested if atau if bersarang. Salah satu bentuknya adalah sebagai berikut:
if (kondisi1) Pernyataan_1; else if (kondisi2) pernyataan_2; else if (kondisi3) pernyataan_3; else pernyataan; Contoh program: if ( PINA.0 = =1) { PORTC = 0xff; }
else
{
PORTC = 0x00;
}
Penjelasan program:
Jika PINA.0 diberi input logika 1 maka PORTC akan mengeluarkan logika 0xff, jika yang pernyataan yang lain maka PORTC akan mengeluarkan logika 0x00.
2.7.12. Pernyataan Switch
Pernyataan switch digunakan untuk melakukan pengambilan keputusan terhadap banyak kemungkinan. Bentuk pernyataan switch adalah sebagai berikut.
Switch (ekspresi)
{
case nilai_1 : pernyataa_1;break;
case nilai_2 : pernyataan_2;break;
case niai_3 : pernyataan_3;break;
…
Defaut : pernyataan_default;break;
}
Pada pernyataan switch, masing-masing pernyataan (pernyataan_1 sampai dengan pernyataan_default) dapat berupa satu atau beberapa perintah dan tidak perlu berupa blok pernyataan. Pernyataan_1 akan dikerjakan jika ekspresi bernilai sama dengan nilai_1, pernyataan_2 akan dikerjakan jika ekspresi bernilai sama dengan nilai-_2, pernyataan_3 akan dikerjakan jika ekspresi bernilai sama dengan nilai_3 dan seterusnya. Pernyataan_default bersifat opsional, artinya boeh dikerjakan apabila nilai
ekspresi tidak ada yang sama satupun dengan salah satu nilai_1, nilai_2, nilai_3 dan seterusnya. Setiap akhir dari pernyataan harus diakhiri dengan break, karena ini digunakan untuk keuar dari pernyataan swich.
Contoh :
Switch (PINA)
{
case 0xFE : PORT=0x00;break;
case 0xFD : PORT=0xFF;break;
}
Pernyataan di atas berarti membaca port A, kemudian datanya (PINA) akan dicocokan dengan nilai case. Jika PINA bernilai 0xFE maka data 0x00 akan dikeluarkan ke port C kemudian program keluar dari pernyataan switch tetapi jika PINA bernilai 0xFD maka data 0xFF akan dikeluarkan ke port C kemudian program keluar dari pernyataan switch.
2.7.13. Pernyataan While
Pernyataan while digunakan untuk mengulangi sebuah pernyataan atau blok kenyataan secara terus menerus selama kondisi tertentu masih terpenuhi. Bentuk pernyataan while adalah sebagai berikut :
while (kondisi)
{
// sebuah pernyataan atau blok pernyataan
Jika pernyataan yang akan diulang hanya berupa sebuah pernyataan saja maka tanda { dan } bisa dihilangkan.
Contoh :
unsigned char a=0;
….. while (a<10) { PORT=a; a++; }
Pernyataan di atas akan mengeluarkan data a ke port C secara berulang-ulang. Setiap kali pengulangan nilai a akan bertambah 1 dan setelah niai a mencapai 10 maka pengulangan selesai.
2.7.14. Pernyataan Do..While
Pernyataan do…while hamper sama dengan pernyataan while, yaitu pernyataan yang digunakan untuk menguangi sebuah pernyataan atau blok pernyataan secara terus menerus selama kondisi tertentu masih terpenuhi. Bentuk pernyataan while adalah sebagai berikut :
do {
// sebuah pernyataan atau b;ok pernyataan
} while (kondisi).
Yang membedakan antara pernyataan while dengan do..while adalah bahwa pada pernyataan while pengetesan kondisi dilakukan terlebih dahulu, jika kondisi terpenuhi maka barulah blok pernyataan dikerjakan. Sebaliknya pada pernyataan do…while blok
pernyataan dikerjakan terebih dahulu setelah itu baru diakukan pengetesan kondisi, jika kondisi terpenuhi maka dilakukan pengulangan pernyataan atau blok pernyataan lagi. Sehingga dengan demikian pada pernyataaan do..while blok pernyataan pasti akan dikerjakan minimal satu kali sedangkan pada pernyataan while blok pernyataan beum tentu dikerjakan.
2.7.15 Pernyataan For
Pernyataan for juga digunakan untuk melakukan pengulangan sebuah pernyataan atau blok pernyataan, tetapi berapa kali jumah pengulangannya dapat ditentukan secara lebih spesifik. Bentuk pernyataan for adalah sebagai berikut :
for (nilai_awal ; kondisi ; perubahan)
{
// sebuah pernyataan atau blok pernyataan
}
Nilai_awal adaah nilai inisial awal sebuah variabel yang didefenisikan terlebih dahulu untuk menentukan nilai variabel pertama kali sebelum pengulangan.
Kondisi merupakan pernyataan pengetesan untuk mengontrol pengulangan, jika pernyataan kondisi terpenuhi (benar) maka blok pernyataan akan diulang terus sampai pernyataan kondisi tidak terpenuhi (salah).
Perubahan adalah pernyataan yang digunakan untuk melakukan perubahan nilai variabel baik naik maupun turun setiap kali pengulangan dilakukan.
Contoh :
unsigned int a;
for ( a=1, a<10, a++)
{
}
Pertama kali nilai a adalah 1, kemudian data a dikeluarkan ke port C. selanjutnya data a dinaikkan (a++) jika kondisi a<10 masih terpenuhi maka data a akan terus dikeluarkan ke port C.
2.8. Software ATMega8535 Editor dan Simulator 2.8.1. Software ATMega8535 Editor
Instruksi - instruksi yang merupakan bahasa C tersebut dituliskan pada sebuah editor, yaitu Code Vision AVR. Tampilannya seperti berikut ini:
Gambar 2.19 Tampilan Code Vision AVR 2.8.2. Software Downloader
Melakukan download program ke mikrokontroler dapat menggunakan ponyprog2000. Tampilannya seperti di bawah ini:
Gambar 2.20 Tampilan Ponyprog2000
2.8.3. Software Desain PCB (Printed Circuit Board) Eagle 4.13r
Untuk mendesain PCB dapat digunakan software eagle 4.13r yang dapat di-download di internet secara gratis . Tampilan software eagle 4.13r dapat dilihat pada gambar 2.4 dibawah ini :
Cara menggunakan software ini terlebih dahulu yang dikerjakan adalah mendesain skematik rangkaian, setelah itu memindahkannya ke dalam bentuk board dan mendesain tata letak komponen sesuai keinginan tetapi harus sesuai jalur rangkaian nya agar rangkaian dapat berfungsi sesuai dengan skematiknya. Setelah itu didesain layout PCB nya , barulah siap di-print dan di-transfer ke PCB. Pada proses pentransferan layout ke PCB dapat digunakan kertas Transfer Paper.
Cara menggunakan software ini terlebih dahulu yang dikerjakan adalah mendesain skematik rangkaian, setelah itu memindahkannya ke dalam bentuk board dan mendesain tata letak komponen sesuai keinginan tetapi harus sesuai jalur rangkaian nya agar rangkaian dapat berfungsi sesuai dengan skematiknya. Setelah itu didesain layout PCB nya , barulah siap di-print dan di-transfer ke PCB. Pada proses pentransferan layout ke PCB dapat digunakan kertas Transfer Paper.
