PENGARUH PENGAWETAN TERHADAP
SIFAT MEKANIS TIGA JENIS KAYU
RENDY KURNIAWAN RACHMAT
DEPARTEMEN HASIL HUTAN
FAKULTAS KEHUTANAN
INSTITUT PERTANIAN BOGOR
PENGARUH PENGAWETAN TERHADAP
SIFAT MEKANIS TIGA JENIS KAYU
RENDY KURNIAWAN RACHMAT
SKRIPSI
Sebagai Salah Satu Syarat Untuk Memperoleh Gelar Sarjana Kehutanan
Pada Fakultas Kehutanan Institut Pertanian Bogor
DEPARTEMEN HASIL HUTAN
FAKULTAS KEHUTANAN
INSTITUT PERTANIAN BOGOR
LEMBAR PENGESAHAN
Judul Peneletian : Pengaruh Pengawetan terhadap Sifat Mekanis Tiga Jenis Kayu
Nama Mahasiswa : Rendy Kurniawan Rachmat
NRP : E24102054
Menyetujui:
Dr. Ir. Imam Wahyudi, MS Pembimbing Skripsi
Mengetahui:
Prof. Dr. Ir. Cecep Kusmana, MS Dekan Fakultas Kehutanan
RINGKASAN
Rendy Kurniawan Rachmat. E24102054. Pengaruh Pengawetan terhadap Sifat Mekanis Tiga Jenis Kayu. (Dibawah bimbingan: Dr. Ir. Imam Wahyudi, MS)
Penggunaan kayu sebagai bahan bangunan pada saat ini dan masa yang akan datang diperkirakan akan terus meningkat. Hal ini perlu diimbangi dengan umur pakai (life service) kayu yang memadai karena fakta yang ada mengungkapkan bahwa hanya 15-20 persen jenis-jenis kayu Indonesia yang memiliki keawetan tinggi (Kelas Awet I dan II) (Oey Djoen Seng, 1964). Selain itu mengingat pasokan kayu di pasaran cenderung semakin berkurang akhir-akhir ini karena semakin terbatasnya jumlah dan kualitas kayu komersial, diperkirakan pasokan kayu di masa yang akan datang akan beralih dari jenis komersial ke jenis non komersial atau jenis kayu tak dikenal (lesser known species) baik dari hutan alam maupun hutan rakyat (Rudi, 2002). Jenis-jenis kayu tersebut cenderung memiliki keawetan alami yang rendah.
Salah satu usaha untuk meningkatkan umur pakai kayu adalah melalui proses pengawetan kayu (Oey Djoen Seng, 1964). Sayangnya, beberapa hasil penelitian memperlihatkan bahwa proses pengawetan berpengaruh negatif terhadap kekuatan kayu. Oleh karena itu, seberapa jauh pengaruh pengawetan kayu terhadap kekuatan khususnya pada kayu-kayu yang tergolong lesser known species perlu diteliti agar penggunaannya sebagai bahan bangunan tetap maksimal.
Penelitian ini bertujuan untuk mengetahui pengaruh pengawetan terhadap sifat mekanis dari tiga jenis kayu (nangka, akasia dan manii). Proses pengawetan yang digunakan adalah proses dengan metode rendaman dingin dan vakum tekan, keduanya menggunakan larutan bahan pengawet Enbor SP dengan konsentrasi 6%. Respon yang diamati adalah nilai-nilai retensi dan penetrasi bahan pengawet, serta sifat mekanis (MOE, MOR, keteguhan tekan sejajar serat, dan keteguhan tarik tegak lurus serat) dan sifat fisis (kadar air dan BJ) kayu. Metode pengawetan yang diterapkan adalah rendaman dingin (selama 5 hari) dan vakum tekan (8 kg/cm2 selama 2 jam). Data dianalisis menggunakan Rancangan Acak Lengkap (RAL) dua faktor, dimana faktor A adalah jenis kayu dan faktor B adalah metode pengawetan sebagai perlakuan.
Hasil penelitian memperlihatkan bahwa kedua metode yang diterapkan cenderung menurunkan sifat mekanis kayu, kecuali pada kayu nangka dan akasia. Rata-rata MOE dan MOR kayu nangka awetan baik metode rendaman dingin (RD) maupun vakum tekan (VT) cenderung meningkat, begitu pula MOE kayu akasia awetan metode RD. Meskipun demikian berdasarkan hasil analisis sidik ragamnya metode pengawetan dan interaksi antara jenis kayu dengan metode pengawetan tidak berpengaruh nyata, kecuali pada keteguhan tarik tegak lurus serat dimana jenis kayu dan metode pengawetan berpengaruh nyata.
pengawetan yang diterapkan berpengaruh terhadap nilai retensi dan penetrasi bahan pengawet ke dalam kayu. Secara umum metode VT menghasilkan nilai retensi dan penetrasi yang lebih tinggi dibandingkan dengan metode RD. Larutan bahan pengawet Enbor SP konsentrasi 6% menghasilkan retensi pada masing-masing jenis berturut-turut adalah 6,95 kg/m3 dan 7,27 kg/m3 (nangka), 8,55 kg/m3 dan 16,63 kg/m3 (akasia), serta 8,01 kg/m3 dan 13,41 kg/m3 (manii) untuk metode RD dan VT. Penetrasinya secara berturut-turut adalah sebesar 8,79 mm dan 10,28 mm (nangka), 12,58 mm dan 23,00 mm (akasia), serta 14,97 mm dan 25,00 mm (manii) untuk metode RD dan VT.
RIWAYAT HIDUP
Penulis dilahirkan di Jakarta pada tanggal 5 Januari 1984 sebagai anak pertama dari tiga bersaudara dari pasangan Cornelis Noer Rachmat (Bapak, Alm) dan Enah Kurniasih (Ibu).
Pendidikan dasar diselesaikan di SDN Kawung Luwuk III Bogor pada tahun 1996, sementara pendidikan menengah pertama di SLTP PGRI 6 Bogor dan lulus pada tahun 1999, sedangkan pendidikan menengah atas di SMUN 8 Bogor dan lulus pada tahun 2002. Pada tahun yang sama penulis diterima di Institut Pertanian Bogor, Jurusan Teknologi Hasil Hutan melalui jalur USMI.
Selama pendidikan di Institut Pertanian Bogor penulis mengikuti kegiatan kemahasiswaan yaitu sebagai anggota Pengembangan Sumber Daya Manusia (PSDM) di Himpunan Mahasiswa Hasil Hutan (HIMASILTAN) Departemen Hasil Hutan, Fakultas Kehutanan. Penulis melaksanakan Praktek Pengenalan dan Pengelolaan Hutan (P3H) di Kamojang-Leuweung Sancang dan KPH Ciamis, Jawa Barat dan menyelesaikan Kuliah Kerja Profesi di PT. Interkayu Nusantara, Tangerang, Banten.
DAFTAR ISI
Pengawetan Kayu ... 3Keawetan Kayu ... 3
Keterawetan Kayu ... 4
Metode pengawetan Vakum Tekan Proses Sel Penuh. ... 4
Metode Pengawetan Rendaman Dingin. ... 5
Bahan Pengawet ... 5
Karakteristik Kayu ... 6
Pengaruh Bahan Pengawet terhadap Sifat Mekanis Kayu ... 7
METODE PENELITIAN Waktu dan Tempat ... 8
Alat dan Bahan ... 8
Rancangan Percobaan dan Analisis Data ... 8
Pembuatan Contoh Uji ... 9
Bagan Alur Pengujian ... 10
Proses Pengawetan ... 10
Pengujian Retensi dan Penetrasi ... 11
Pengujian Sifat Fisis ... 12
Pengujian Sifat Mekanis ... 13
HASIL DAN PEMBAHASAN Retensi dan Penetrasi ... 15
Sifat Fisis ... 17
Sifat Mekanis ... 19
KESIMPULAN DAN SARAN Kesimpulan ... 26
Saran ... 26
DAFTAR PUSTAKA ... 27
ii
DAFTAR TABEL
Halaman 1. Pembagian kelas awet kayu ... 4
2. Rata-rata sifat Mekanis Kayu Afrika dari 2 Lokasi Tempat Tumbuh
DAFTAR GAMBAR
Halaman
1. Gambar Pembuatan contoh uji ... 9

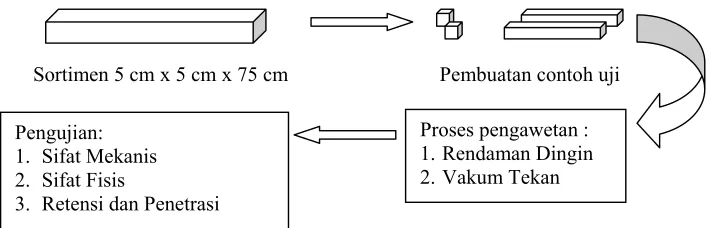

2. Gambar Bagan alur Pengujian. ... 10
3. Gambar Cara Pengukuran Penetrasi Bahan Pengawet ... 12
4. Gambar Pengujian MOE dan MOR ... 13
5. Gambar Rata-rata Retensi masing-masing Jenis Kayu dan masing-masing Metode Pengawetan ... 15
6. Gambar Rata-rata Penetrasi masing-masing Jenis Kayu dan masing-masing Metode Pengawetan ... 16
7. Gambar Rata-rata Kadar Air Kondisi Kering Udara masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 17
8. Gambar Rata-rata BJ Kayu pada masing-masing Jenis Sebelum dan Sesudah Diawetkan ... 18
9. Gambar Rata-rata MOE masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 19
10.Gambar Rata-rata MOR masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 21
11. Gambar Rata-rata Nilai Keteguhan Tekan Sejajar Serat pada masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 22
iv
4. Analisis Sidik Ragam Kadar Air ... 30
5. Uji Lanjut Duncan Kadar Air ... 30
6. Tabel Berat Jenis ... 30
7. Analisis Sidik Ragam Berat Jenis ... 30
8. Uji Lanjut Duncan Berat Jenis ... 31
9. Tabel Nilai MOE ... 31
10.Analisis Sidik Ragam Nilai MOE ... 31
11.Uji Lanjut Duncan Nilai MOE ... 31
12.Tabel Nilai MOR ... 32
13.Analisis Sidik Ragam Nilai MOR ... 32
14.Uji Lanjut Duncan Nilai MOR ... 32
15.Tabel Nilai Keteguhan Tekan Sejajar Serat ... 32
16.Analisis Sidik Ragam Nilai Keteguhan Tekan Sejajar Serat ... 33
17.Uji Lanjut Duncan Nilai Keteguhan Tekan Sejajar Serat ... 33
18.Tabel Nilai Keteguhan Tarik Tegak Lurus Serat ... 33
19.Analisis Sidik Ragam Nilai Keteguhan Tarik Tegak Lurus Serat ... 33
20.Uji Lanjut Duncan Nilai Keteguhan Tarik Tegak Lurus Serat ... 34
21.Gambar Bahan Pengawet Nbor sp. ... 35
22. Gambar Proses Pengawetan ... 35
23. Gambar Contoh Uji Retensi dan Penetrasi... 35
24. Gambar Contoh Uji Keteguhan Tarik Tegak Lurus Serat ... 36
25. Gambar Contoh Uji Keteguhan Tekan Sejajar Serat ... 36
TINJAUAN PUSTAKA
Pengawetan Kayu
Hunt dan Garrat (1986) menyatakan bahwa pada prinsipnya pengawetan
kayu adalah proses memasukkan bahan pengawet ke dalam kayu dengan tujuan
untuk melindungi kayu atau memperpanjang umur pakai kayu sehingga dapat
mengurangi frekuensi penggantian kayu pada bangunan konstruksi permanen atau
bangunan semi permanen. Lebih jauh Tarumingkeng (2000) menyebutkan bahwa
pengawetan kayu tidak lain adalah proses memasukkan bahan-bahan beracun
(pestisida) yang mampu menolak bahkan membunuh hama. Menurut Tobing
(1977), pengawetan kayu adalah proses perlakuan kimia atau perlakuan fisik
terhadap kayu yang ditujukan untuk memperpanjang masa pakai (service life)
kayu.
Efektifitas proses pengawetan kayu tidak hanya ditentukan oleh
sifat-sifat yang dimiliki oleh bahan pengawet, akan tetapi oleh struktur anatomis
penyusun kayu yang akan mempengaruhi besarnya absorbsi (retensi) dan
penetrasi yang terjadi (Tobing, 1977). Penetrasi adalah dalamnya penembusan
bahan pengawet ke dalam kayu yang dinyatakan dalam mm, sedangkan retensi
adalah jumlah bahan pengawet kering yang tinggal dalam kayu yang dinyatakan
dalam kg/m3 (SNI 03-5010.1-1999).
Keawetan Kayu
Keawetan kayu adalah daya tahan kayu terhadap faktor-faktor perusak kayu yang datang dari luar yang disebabkan oleh serangan jamur, serangga dan
binatang (Hunt dan Garrat, 1986). Menurut Tobing (1977), keawetan kayu
diartikan sebagai daya tahan kayu terhadap serangan faktor perusak kayu dari
golongan biologis. Keawetan alami ditentukan oleh zat ekstraktif yang bersifat
racun terhadap faktor perusak tadi, sehingga dengan sendirinya keawetan alami ini
akan bervariasi sesuai dengan variasi jumlah serta jenis zat ekstraktifnya. Kayu
gubal memiliki keawetan yang lebih rendah dibandingkan dengan kayu teras,
karena kayu gubal tidak mengandung zat ekstraktif yang bersifat pestisida. Oleh
4
Tingkat keawetan ini bukan merupakan suatu nilai yang pasti yang berlaku untuk
sembarang kayu dari jenis tersebut. Tabel 1 memuat pembagian Kelas Awet kayu.
Tabel 1. Pembagian Kelas Awet Kayu menurut Cartwright dan Findlay (1958) dalam Wistara dan Sayekti (2001)
Kelas Awet Katagori Kehilangan Berat
(%)
Keterawetan kayu adalah kemampuan kayu untuk ditembus oleh bahan
pengawet sampai mencapai retensi dan penetrasi tertentu yang secara ekonomis
menguntungkan dan efektif untuk mencegah faktor perusak kayu (Supriana, 1983
dalam Kartiko I, 2003). Menurut Tobing (1977), keterawetan kayu sangat
bervariasi. Kayu gubal mempunyai keterawetan yang lebih tinggi karena bagian
ini sebelumnya berfungsi sebagai penyalur air dan hara dari akar ke daun. Kayu
teras mempunyai sifat keterawetan yang kurang baik karena sudah memiliki
deposit-deposit lain termasuk ekstraktif yang menutupi sel-sel kayu.
Keterawetan atau permeabilitas kayu sering disebut sebagai treatibilitas.
Treatibilitas kayu dibagi kedalam tiga golongan, yaitu (Tobing, 1977):
a) Sarang (permeabel): kayu dapat dipenetrasi seluruhnya atau mudah
diimpregnasi.
b) Sedang (moderat): penetrasi lateral sebesar ¼-½ inci (0,6-1,2 cm) dapat
dicapai dalam waktu 2-3 jam dibawah tekanan.
c) Sukar (difficult): kayu membutuhkan waktu yang sangat lama untuk mencapai
penetrasi sedalam 1/8-¼ inchi (0,3-0,6 cm) dibawah tekanan.
Metode Pengawetan Vakum Tekan Proses Sel Penuh
Metode untuk memasukan bahan pengawet kedalam kayu dalam silinder
process) dan sel kosong (empty-cell process). Dalam metode sel penuh tujuannya
adalah untuk mempertahankan sebanyak mungkin cairan yang telah didorong
masuk ke dalam kayu selama periode tekanan. Dengan demikian meninggalkan
konsentrasi maksimum dari bahan pengawet di dalam bagian kayu yang
diawetkan (Hunt dan Garrat, 1986). Menurut Tobing (1977), metode pengawetan
ini memiliki beberapa kelebihan, yaitu: (a) proses pengawetan relatif lebih cepat,
(b) proses pengawetan dapat dikontrol sehingga retensi atau penetrasi dapat diatur
sesuai dengan keinginan, dan pemakaian bahan pengawet dapat lebih efisien, serta
(c) retensi lebih besar serta penetrasinya lebih dalam dan merata.
Metode Pengawetan Rendaman Dingin
Menurut Tobing (1977), dalam metode ini kayu-kayu yang akan
diawetkan direndam dalam larutan bahan pengawet pada suhu kamar selama
beberapa hari atau beberapa minggu. Lebih dari separuh absorbsi terjadi pada 24
jam pertama. Penetrasi pada kayu yang tidak dikeringkan terlebih dahulu biasanya
sangat kecil.
Bahan Pengawet
Bahan pengawet adalah bahan-bahan kimia yang bila dimasukkan
(diimpregnasikan) kedalam kayu akan menyebabkan kayu menjadi tahan terhadap
serangan faktor-faktor perusak kayu golongan biologis. Menurut Tobing (1977),
bahan pengawet dibagi dalam tiga golongan besar yaitu: (a) bahan pengawet
berupa minyak, (b) bahan pengawet larut minyak, dan (c) bahan pengawet larut
air. Bahan pengawet yang baik harus mempunyai sifat-sifat sebagai berikut:
a) Bersifat racun terhadap organisme perusak kayu walaupun dalam konsentrasi
yang sangat rendah.
b) Permanen.
c) Mudah diimpregnasikan (daya penetrasi tinggi) serta mudah dikontrol.
d) Aman didalam pengangkutan dan penggunaan.
e) Tidak bersifat korosif
6
Bahan pengawet Enbor SP adalah bahan pengawet kayu berbentuk garam
yang terdiri dari asam boraks dan borak, dengan formula bahan kimia H3BO3
(88%) dan Na2B4O7 (12%). Bahan berbentuk serbuk berwarna putih serta tidak
berbau. Menurut Hunt dan Garrat (1986), borak dan asam borak merupakan
bahan pengawet yang larut air.
Menurut Tobing (1977), bahan pengawet larut air mempunyai sifat-sifat
yang menguntungkan antara lain: (a) murah karena bahan pelarutnya berupa air
dan dapat diangkut dalam bentuk padat atau dalam konsentrasi tertentu ke tempat
penggunaan, (b) formulasinya mudah diatur agar bersifat racun terhadap
cendawan atau serangga, (c) kayunya tetap bersih dan dapat dicat, (d) umumnya
tidak berbau, dan (e) tidak meninggikan sifat bakar kayu dan dapat
dikombinasikan dengan bahan penghambat api (fire retardant).
Karakteristik Kayu a)Akasia (Acacia mangium Willd.)
Ciri utama kayu mangium adalah berwarna coklat, berpori soliter dan
berganda radial 2-3 pori, parenkima tipe selubung, kadang-kadang berbentuk
sayap pada pori berukuran kecil, jari-jari sempit, pendek dan agak jarang. Berat
jenis (BJ) rata-rata 0,61 (0,43-0,66) dengan Kelas Awet III dan Kelas Kuat
II-III. Kegunaannya untuk bahan konstruksi ringan sampai berat, rangka pintu
dan jendela, perabot rumah tangga, lantai, papan dinding, tiang, tiang pancang,
gerobak dan rodanya, pemeras minyak, gagang alat, alat pertanian, kotak dan
batang korek api, papan partikel, papan serat, vener dan kayu lapis, pulp dan
kertas, selain itu baik juga untuk kayu bakar dan arang (Mandang dan Pandit,
1997).
b) Manii(Maesopsis eminii Engl.)
Kayu manii memiliki BJ rata-rata 0,43 (0,34 – 0,46). Berdasarkan nilai
BJnya, maka kayu manii tergolong ke dalam kayu dengan kekuatan rendah
(Kelas Kuat III–IV). Meskipun keawetan alaminya rendah, kayu manii mudah
dikeringkan dan mudah diberikan perlakuan pengawetan (Wahyudi et al,
Tabel 2. Rata-rata Sifat Mekanis Kayu Afrika dari 2 Lokasi Tempat Tumbuh menurut Ketinggian dan Kedalaman pada Batang
Sifat Mekanis Pangkal Tengah Ujung
Gubal Teras Gubal Teras Gubal Teras
Darmaga
MOE (kg/cm2) 57.989 74.555 61.189 57.294 57.391 46.001
MOR (kg/cm2) 630 793 598 563 563 533
σtk// (kg/cm2) 250,64 327,54 256,85 248,93 248,93 234,20 δtr┴ (kg/cm2) 16,97 20,65 18,77 15,33 15,33 12,73 Sukamantri
MOE (kg/cm2) 67.852 75.452 66.261 68.320 61.796 58.893
MOR (kg/cm2) 621 768 620 698 698 654
σtk// (kg/cm2) 266,52 323,37 256,95 284,80 254,38 280,05 δtr┴ (kg/cm2) 17,92 24,26 19,28 18,45 17,94 19,80
Sumber: Wahyudi et al, 1990
c)Nangka (Arthocarpus heterophyllus Lamk.)
Menurut Burgess (1966) dalam Isrianto (1997), kayu nangka merupakan
anggota famili Moraceae. Heyne (1987) dalam Isrianto (1997) menyebutkan
bahwa kayu nangka di pulau Jawa banyak digunakan sebagai tiang bangunan,
kentongan, lesung dan meubel, sedang di Bali dan Makasar sering digunakan
untuk tiang-tiang rumah raja. Kayu nangka tidak disenangi serangga dan tidak
pecah karena pengaruh cuaca laut. Sifat kayu nangka adalah agak berat, agak
padat atau padat, ber-BJ maksimum 0,71 dan BJ minimum 0,55 dengan BJ
rata-rata 0,61 dan Kelas Kuat II-III (Anonymous, 1981 dalam Isrianto, 1997).
Pengaruh Bahan Pengawet terhadap Sifat Mekanis Kayu
Hunt dan Garratt (1986) menyatakan bahwa pemberian bahan pengawet
dapat mempengaruhi kekuatan kayu. Dalam konsentrasi tinggi bahan pengawet
yang mengandung garam dapat melemahkan kayu. Lebih lanjut disebutkan bahwa
dibawah kondisi-kondisi pengawetan yang sama, kayu yang diimpregnasi dengan
garam-garam yang larut air menunjukkan tendensi yang lebih besar untuk
collapse daripada kayu yang sama yang diawetkan dengan minyak-minyak
pengawet. Hal ini mungkin disebabkan oleh larutan-larutan air yang cenderung
METODOLOGI PENELITIAN
Waktu dan Tempat
Penelitian ini dilaksanakan di Laboratorium Kayu Solid Fakultas
Kehutanan IPB dan di Laboratorium Pengawetan Kayu PUSLITBANG Hasil
Hutan Gunung Batu Bogor, mulai September sampai November 2006.
Alat dan Bahan
Peralatan yang digunakan antara lain pisau (cutter), oven, timbangan
elektrik, wadah, silinder vakum tekan, kaliper, sircular saw, penggaris, meteran,
mesin uji sifat mekanis kayu merek Instron dan Amsler, gelas ukur, kuas cat dan
amplas. Adapun bahan utamanya adalah bahan pengawet Enbor SP, ekstrak
kurkuma, asam klorida, asam salisilat, alkohol, aquades, kayu nangka, kayu
akasia, kayu manii dan cat duko.
Rancangan Percobaan dan Analisis Data
Rancangan percobaan yang digunakan pada penelitian ini adalah
Rancangan Acak Lengkap (RAL) dua faktor dengan analisis faktorial 3 x 3, yaitu
jenis kayu sebagai faktor A serta pengaruh perlakuan pengawetan sebagai faktor B
dengan tiga ulangan. Sehingga banyaknya contoh uji yang dibuat sebanyak 27
buah. Model persamaan umum percobaan yang digunakan adalah sebagai berikut:
Yijk = μ + αi + βj + (αβ)ij + εijk
dimana:
Yijk = Nilai pengamatan pada jenis ke-I, perlakuan pengawetan ke-j serta ulangan ke-k
βj = Pengaruh akibat perlakuan pengawetan yang digunakan
αβij = Pengaruh interaksi antara jenis kayu ke-i dengan perlakuan pengawetan ke-j
Pembuatan Contoh Uji
Sortimen contoh masing-masing jenis kayu dipilih secara acak dan
diperoleh dari usaha penggergajian rakyat. Sortimen tersebut kemudian
dipotong-potong sesuai dengan sifat yang diuji. Pembuatan sampel pengujian mengikuti
Gambar 1.
Gambar 1. Pembuatan Contoh Uji
Keterangan:
a. Contoh uji untuk pengujian keteguhan lentur statis b. Contoh uji untuk pengujian penetrasi dan retensi c. Contoh uji untuk pengujian keteguhan tekan sejajar serat d. Contoh uji untuk kadar air dan berat jenis
10
Bagan Alur Pengujian
Bagan alur pengujian disajikan pada Gambar 2.
Sortimen 5 cm x 5 cm x 75 cm Pembuatan contoh uji
Gambar 2. Bagan Alur Pengujian
Proses Pengawetan
Masing-masing contoh uji berasal dari bagian pangkal pohon dan diambil
secara acak tanpa cacat. Contoh uji lalu dikering-udarakan, kemudian dihaluskan
seluruh permukaannya menggunakan amplas. Setelah itu kedua bagian ujung
contoh uji dilapisi cat duko untuk mencegah masuknya bahan pengawet dari arah
longitudinal. Prosedur pengawetan yang dilakukan adalah sebagai berikut:
a) Metode rendaman dingin
1. Ukur dimensi dan kadar air masing-masing sampel. Pengukuran dimensi menggunakan kaliper, sedangkan pengukuran kadar air ditetapkan dengan
moisture meter
2. Timbang berat awal sampel (B0)
3. Siapkan larutan bahan pengawet dengan konsentrasi 6%
4. Susun sampel dalam wadah, beri pemberat, lalu diawetkan dengan cara direndam selama 5 hari pada suhu kamar. Tinggi larutan dalam wadah 10 cm diatas permukaan sampel untuk menjamin proses pengawetan
5. Timbang berat sampel setelah diawetkan (B1) dengan meniriskannya terlebih dahulu
b) Metode vakum tekan
1. Ukur dimensi dan kadar air masing-masing sampel. Pengukuran dimensi menggunakan kaliper, sedangkan pengukuran kadar air ditetapkan dengan
moisture meter
Proses pengawetan : 1. Rendaman Dingin 2. Vakum Tekan Pengujian:
1. Sifat Mekanis 2. Sifat Fisis
2. Timbang berat awal sampel (B0)
3. Siapkan larutan bahan pengawet dengan konsentrasi 6%
4. Susun sampel dalam silinder vakum, beri pemberat, lalu lakukan pemvakuman awal selama 15 menit
5. Alirkan larutan bahan pengawet ke dalam silinder vakum
6. Berikan tekanan sebesar 8 kg/cm2selama 2 jam, lalu divakum akhir selama 15 menit
7. Timbang berat sampel setelah diawetkan (B1)
Pengujian Retensi dan Penetrasi Retensi
Retensi bahan pengawet dapat dihitung berdasarkan selisih berat sebelum
dan sesudah pengawetan dengan rumus:
= Β −Β ×Κ
K = Konsentrasi larutan bahan pengawet (%)
Penetrasi
Penetrasi dihitung dengan reaksi warna. Contoh uji yang akan diukur
penetrasinya dipotong menjadi dua, seperti pada Gambar 3. Permukaan potongan
kayu yang akan diuji terlebih dahulu disemprot dengan pereaksi I, biarkan hingga
mengering selama 3 menit baru kemudian dilaburkan dengan pereaksi II.
Penetrasi diukur melalui perubahan warna yang terjadi. Bagian yang berwarna
merah menunjukkan bagian yang ditembus senyawa boron sedangkan bagian yang
tidak ditembus senyawa boron tetap berwarna kuning.
Pereaksi I terdiri dari campuran 50 gram ekstrak kurkuma dalam 500 ml
alkohol, sedangkan pereaksi II adalah larutan 20 ml asam klorida yang diencerkan
12
Gambar 3. Cara Pengukuran Penetrasi Bahan Pengawet
Keterangan:
1, 2, 3, 4 = Tempat pengukuran penetrasi bahan pengawet 5 = Bagian yang tidak tertembus bahan pengawet
Penetrasi bahan pengawet dapat dihitung dengan rumus:
P = Kadar Air dan Berat Jenis
Contoh uji berukuran (2 x 2 x 2) cm diukur dimensinya untuk
mengetahui volume (V) dan ditimbang berat awalnya (BA). Sampel kemudian di
keringkan dalam oven pada suhu (103 ± 2)o C sampai konstan selama 24 jam.
Setelah di oven contoh uji dikeluarkan dan didinginkan dalam desikator, lalu
ditimbang beratnya (BKO). Nilai kadar air dan BJ kayu dihitung dengan rumus:
Pengujian Sifat Mekanis
Keteguhan Lentur statis
Jarak sangga yang digunakan dalam pengujian keteguhan lentur adalah
28 cm (Gambar 4). Pembebanan diberikan ditengah-tengah contoh uji, dimana
kedudukan contoh uji horizontal. Dari hasil pengujian ini dapat ditentukan
besarnya Modulus of Rupture (MOR) dan Modulus of Elasticity (MOE).
Gambar 4. Pengujian MOE dan MOR
Keterangan:
P = Beban, h = Tebal contoh uji, L = Jarak sangga, L1 = L2 = ½ jarak sangga, P = Panjang contoh uji (cm)
Besarnya Modulus of Rupture (MOR) dan Modulus of Elasticity (MOE)
dihitung dengan rumus:
Keteguhan Tekan Sejajar Serat
Pengujian ini dilakukan dengan cara memberikan beban pada arah sejajar
serat dengan kedudukan contoh uji vertikal. Ukuran contoh uji yang dibuat yaitu
14
mengalami kerusakan dan beban yang diberikan tersebut merupakan beban
maksimum. Besarnya keteguhan tekan sejajar serat dapat dihitung dengan rumus:
σ
tk// = Α Ρmaksdimana:
σ
tk// = Keteguhan tekan sejajar serat (kg/cm2)Pmaks = Beban maksimum sampai terjadi kerusakan (kg)
A = Luas penampang (cm2)
Keteguhan Tarik Tegak Lurus Serat
Pengujian dilakukan dengan menarik contoh uji pada posisi tegak lurus
arah serat secara perlahan-lahan. Pengujian dilakukan sampai terjadi tarikan
maksimum yang menyebabkan contoh uji mengalami kerusakan. Besarnya
keteguhan tarik tegak lurus serat dihitung dengan rumus:
σ
tr! =Α Ρmaks
dimana:
σ
tr! = Keteguhan tarik tegak lurus serat (kg/cm2) Pmaks = Beban tarik maksimum (kg)Retensi dan Penetrasi Retensi
Rata-rata nilai retensi (untuk selanjutnya ditulis R) dari tiga jenis kayu
yang diteliti disajikan pada Gambar 5. Dari gambar tersebut dapat diketahui
bahwa nilai R lebih dipengaruhi oleh metode pengawetan yang dilakukan. Metode
vakum tekan (untuk selanjutnya ditulis VT) cenderung menghasilkan nilai R yang
lebih tinggi, kecuali pada kayu nangka. Menurut Tobing (1977), pengawetan
dengan tekanan akan memberikan absorbsi yang lebih baik. Dengan absorbsi yang
lebih banyak maka R menjadi lebih banyak.
6,
Gambar 5. Rata-rata Retensi masing-masing Jenis Kayu dan masing-masing Metode Pengawetan
Dari Gambar 5 diketahui bahwa rata-rata nilai R hasil metode rendaman
dingin (untuk selanjutnya ditulis RD) pada ketiga jenis kayu berturut-turut adalah
6,95 kg/m3 (nangka), 8,55 kg/m3 (akasia), dan 8,01 kg/m3 (manii), sementara
metode VT menghasilkan R berturut-turut sebesar 7,27 kg/m3 (nangka), 16,63
kg/m3 (akasia), dan 13,41 kg/m3 (manii). Kayu nangka dapat dikatakan memiliki
nilai R yang paling rendah.
Kurang berpengaruhnya metode pengawetan terhadap nilai R khususnya
pada kayu nangka ada kaitannya dengan dangkalnya penetrasi (untuk selanjutnya
ditulis P) yang terjadi. Dangkalnya P disebabkan tingginya zat ekstraktif dan
16
Hal ini dibuktikan dengan kenyataan dimana kayu nangka lebih padat dan ber-BJ
lebih besar dibandingkan dengan kedua jenis kayu lainnya.
Penetrasi
Rata-rata nilai P disajikan pada Gambar 6. Berbeda dengan R, hasil
pengukuran menunjukkan bahwa P dipengaruhi oleh jenis kayu dan metode
pengawetan yang dilakukan. Secara umum dapat disebutkan bahwa kayu manii
memiliki nilai P terbesar, kemudian diikuti oleh kayu akasia, dan yang paling
rendah adalah kayu nangka. Metode VT menghasilkan nilai P yang lebih dalam
dibandingkan dengan metode RD.
Rata-rata nilai P metode RD pada ketiga jenis kayu berturut-turut adalah
8,79 mm (nangka), 12,58 mm (akasia), dan 14,97 mm (manii), sementara metode
VT menghasilkan P berturut-turut sebesar 10,28 mm (nangka), 23,00 mm
(akasia), dan 25,00 mm (manii).
8,
Gambar 6. Rata-rata Penetrasi masing-masing Jenis Kayu dan masing-masing Metode Pengawetan
Sama halnya dengan R, nilai P juga ditentukan oleh struktur anatomi
kayu dan kandungan zat ekstraktif serta metode pengawetan yang dilakukan.
Pemberian tekanan akan mengakibatkan bahan pengawet mampu masuk lebih
dalam, begitu pula dengan rendahnya zat ekstraktif dan BJ kayu. Hal ini sesuai
Sifat Fisis Kadar Air
Rata-rata nilai kadar air (selanjutnya ditulis KA) khususnya KA kondisi
kering udara disajikan pada Gambar 7. Hasil pengukuran menunjukkan bahwa
nilai KA kondisi kering udara pada kayu awetan cenderung lebih tinggi
dibandingkan KA kayu kontrol. Ini menandakan bahwa proses pengawetan
mengakibatkan meningkatnya nilai KA kayu. Meskipun demikian, peningkatan
tersebut tidak dipengaruhi oleh perbedaan metode pengawetan yang diterapkan,
meskipun metode VT cenderung akan menghasilkan KA yang lebih tinggi,
kecuali pada kayu nangka. Metode RD akan meningkatkan nilai KA sebesar
36,46% (nangka), 34,40% (akasia), dan 13,50% (manii); sedangkan metode VT
meningkatkan KA sebesar 36,51% (nangka), 38,75% (akasia), dan 16,11%
(manii).
Gambar 7. Rata-rata Kadar Air Kondisi Kering Udara masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan
Dari Gambar 7 diketahui bahwa rata-rata nilai KA kayu kontrol pada
ketiga jenis kayu berturut-turut adalah 9,51% (nangka), 11,97% (akasia), dan
16,54% (manii). Nilai KA hasil metode RD berturut-turut sebesar 14,97%
(nangka), 18,25% (akasia), dan 19,13% (manii), sementara metode VT
menghasilkan KA berturut-turut sebesar 14,98% (nangka), 19,55% (akasia), dan
19,72% (manii).
Meskipun analisis sidik ragam memperlihatkan nilai KA dipengaruhi
18
serta dipengaruhi dengan nyata oleh interaksi kedua faktor tersebut (Lampiran 4).
Rata-rata nilai KA seluruh kayu yang diawetkan pada seluruh jenis kayu yang
diteliti secara umum masih masuk dalam selang nilai KA kondisi kering udara
untuk wilayah Bogor, yang berkisar antara 15-20%. Ini menunjukkan bahwa
pengawetan cenderung meningkatkan nilai KA. Peningkatan nilai KA tersebut
membuktikan bahwa Enbor SP bersifat hidrofilik. Sifat hidrofilik akan
mengakibatkan peningkatan sifat higroskopisitas kayu.
Berat Jenis
Rata-rata nilai BJ kayu sebelum dan sesudah diawetkan pada
masing-masing jenis kayu disajikan pada Gambar 8. Analisis sidik ragam menunjukkan
bahwa BJ tidak dipengaruhi oleh metode pengawetan yang diterapkan, tetapi lebih
dipengaruhi oleh jenis kayu (Lampiran 7). Pengaruh jenis terhadap nilai BJ kayu
ditentukan oleh perbedaan struktur anatomis dan komposisi kimiawi dinding sel.
0,
Gambar 8. Rata-rata BJ Kayu pada masing-masing Jenis Sebelum dan Sesudah Diawetkan
Dari Gambar 8 dapat dilihat bahwa BJ kayu nangka rata-rata
berturut-turut adalah 0,52 (kontrol), 0,51 (metode RD), dan 0,54 (metode VT). Pada kayu
akasia, nilai tersebut berturut-turut adalah 0,33 (kontrol), 0,34 (metode RD), dan
0,37 (metode VT), sedangkan pada manii nilai tersebut berturut-turut adalah 0,40
(kontrol), 0,41 (metode RD), dan 0,42 (metode VT).
Rata-rata nilai BJ kayu untuk jenis nangka dan akasia tidak sesuai dengan
pustaka yang ada. Menurut Anonymous (1981) dalam Isrianto (1997), BJ kayu
menurut Mandang dan Pandit (1997), BJ kayu akasia berkisar antara 0,43 hingga
0,66 dengan BJ rata-rata juga 0,61. Kenyataan ini dapat dimungkinkan karena BJ
kayu dipengaruhi oleh umur pohon, tempat tumbuh, posisi kayu dalam batang dan
kecepatan tumbuh (Casey, 1952 dalam Pandit dan Ramdan, 2002).
Sifat Mekanis
Modulus of Elasticity (MOE)
Rata-rata nilai MOE masing-masing jenis kayu sebelum dan sesudah
diawetkan disajikan pada Gambar 9. Analisis sidik ragam (Lampiran 10)
menunjukkan bahwa MOE tidak dipengaruhi oleh metode pengawetan yang
diterapkan, tetapi lebih dipengaruhi sangat nyata oleh jenis kayu meskipun hasil
perhitungan menunjukkan respon yang berbeda-beda. Pengaruh jenis terhadap
nilai MOE ada kaitannya dengan perbedaan struktur anatomis dan komposisi
kimiawi dinding sel yang secara keseluruhan akan mempengaruhi nilai MOE.
9
Gambar 9. Rata-rata MOE masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan
Hasil uji lanjut Duncan (Lampiran 11) menunjukkan bahwa pada selang
kepercayaan 95% MOE kayu akasia tidak berbeda dibandingkan dengan MOE
kayu manii, tetapi MOE kayu akasia berbeda dibandingkan dengan MOE kayu
nangka. Begitu pula halnya pada selang kepercayaan 99%. Pada selang
kepercayaan 95% MOE kayu manii berbeda dibandingkan dengan MOE kayu
nangka. Tetapi pada selang kepercayaan 99% MOE kayu manii tidak berbeda
20
Dari Gambar 9 diketahui bahwa rata-rata MOE kayu nangka
berturut-turut adalah 97.765,92 kg/cm2 (kontrol), 122.469,01 kg/cm2 (metode RD), dan
142.295,09 kg/cm2 (metode VT). Pada kayu akasia, nilai tersebut berturut-turut
adalah 75.077,10 kg/cm2 (kontrol), 88.773,05 kg/cm2 (metode RD), dan 70.816,90
kg/cm2 (metode VT), sedangkan pada manii nilai tersebut berturut-turut adalah
113.889,20 kg/cm2 (kontrol), 98.503,01 kg/cm2 (metode RD), dan 82.142,15
kg/cm2 (metode VT).
MOE merupakan nilai yang menyatakan kekakuan kayu, bukan kekuatan
kayu. Menurut Mardikanto (1979) dalam Kartiko (2003), sifat kekakuan kayu
merupakan ukuran kemampuan kayu untuk menahan perubahan bentuk atau
lenturan yang terjadi. Semakin besar nilai defleksi maka semakin kecil nilai MOE.
Semakin rendah MOE berarti kayu semakin lentur.
Meskipun metode pengawetan tidak mempengaruhi nilai MOE, rata-rata
MOE kayu nangka dan kayu akasia awetan cenderung lebih besar dibandingkan
dengan MOE kayu kontrolnya, sebaliknya pada kayu manii nilai tersebut
cenderung berkurang. Fenomena ini menjelaskan bahwa kayu nangka dan kayu
akasia relatif lebih tahan terhadap bahan pengawet Enbor SP.
Hasil penelitian berbeda dengan Hunt dan Garratt (1986) yang
menyatakan bahwa MOE kayu awetan seharusnya lebih rendah daripada MOE
kayu kontrol khususnya pada konsentrasi bahan pengawet yang tinggi.
Penyimpangan ini diduga ada kaitannya dengan konsentrasi larutan bahan
pengawet yang dipakai. Tampaknya, konsentrasi 6% tidak cukup untuk
melemahkan ikatan kimiawi sel-sel penyusun kayu.
Hasil perhitungan menunjukkan bahwa dibandingkan nilai kontrolnya,
MOE kayu nangka awetan meningkat berturut-turut sebesar 20,17% (metode RD)
dan 45,55% (metode VT). MOE kayu akasia awetan meningkat 15,43% (metode
RD), tetapi berkurang 5,67% (metode VT) dan MOE kayu manii awetan
berkurang berturut-turut sebesar 13,51% (metode RD) dan 27,88% (metode VT).
Modulus of Rupture (MOR)
Rata-rata nilai MOR masing-masing jenis kayu sebelum dan sesudah
diawetkan disajikan pada Gambar 10. Sama halnya dengan MOE, analisis sidik
kayu. MOR kayu nangka secara umum lebih tinggi dibandingkan dengan MOR
kedua jenis yang lain. Kayu akasia memiliki MOR yang paling rendah. Pengaruh
jenis terhadap nilai MOR juga ada kaitannya dengan perbedaan struktur anatomis
dan komposisi kimiawi dinding sel yang secara keseluruhan akan mempengaruhi
nilai MOR.
Gambar 10. Rata-rata MOR masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan
Dari Gambar 10 diketahui bahwa rata-rata MOR kayu nangka
berturut-turut adalah 792,75 kg/cm2 (kontrol), 989,76 kg/cm2 (metode RD), dan 976,75
kg/cm2 (metode VT). MOR kayu akasia berturut-turut adalah 626,56 kg/cm2
(kontrol), 589,91 kg/cm2 (metode RD), dan 476,00 kg/cm2 (metode VT),
sedangkan MOR kayu manii berturut-turut adalah 725,61 kg/cm2 (kontrol),
674,58 kg/cm2 (metode RD), dan 552,08 kg/cm2 (metode VT).
Hasil uji lanjut Duncan (Lampiran 14) memperlihatkan bahwa pada
selang kepercayaan 95% dan 99% MOR kayu akasia dan MOR kayu manii tidak
berbeda nyata, sedangkan MOR kayu akasia berbeda dibandingkan dengan MOR
kayu nangka. Begitu pula antara MOR kayu manii dengan MOR kayu nangka.
Hasil perhitungan menunjukkan bahwa dibandingkan nilai kontrolnya,
MOR kayu nangka awetan meningkat sedangkan MOR kayu akasia dan MOR
kayu manii berkurang. Peningkatan nilai MOR kayu nangka berturut-turut sebesar
19,90% (metode RD) dan 18,84% (metode VT); sedangkan pengurangan nilai
MOR pada kayu akasia dan manii berturut-turut adalah sebesar 5,85% dan 7,03%
22
Meskipun metode pengawetan tidak mempengaruhi nilai MOR
dibandingkan dengan kontrolnya, MOR kayu nangka cenderung meningkat,
sedangkan MOR kayu akasia dan MOR kayu manii cenderung berkurang.
Fenomena ini menjelaskan bahwa kayu nangka relatif lebih tahan terhadap bahan
pengawet Enbor SP. Hal ini berkaitan dengan rendahnya nilai R dan P kayu
nangka awetan dibandingkan dengan nilai R dan P pada kayu akasia dan kayu
manii awetan (Gambar 5 dan 6). Selanjutnya, rendahnya konsentrasi larutan bahan
pengawet yang digunakan diduga turut berperan. Konsentrasi 6% tampaknya
tidak cukup reaktif untuk melarutkan lignin ataupun untuk melemahkan ikatan
kimiawi diantara sel-sel penyusun kayu sehinggga tidak mempengaruhi nilai
MOR.
Keteguhan Tekan Sejajar Serat
Rata-rata nilai keteguhan tekan sejajar serat (σtk//) masing-masing jenis
kayu sebelum dan sesudah diawetkan disajikan pada Gambar 11. Analisis sidik
ragam (Lampiran 16) menunjukkan bahwa nilai σtk// tidak dipengaruhi oleh
metode pengawetan yang diterapkan, tetapi lebih dipengaruhi oleh jenis kayu
meskipun hasil perhitungan menunjukkan kecenderungan untuk berkurang.
Pengaruh jenis kayu terhadap nilai σtk// berhubungan dengan perbedaan struktur
anatomis dan komposisi kimiawi dinding sel yang secara keseluruhan akan
mempengaruhi nilai σtk//.
Keteguhan tekan sejajar serat merupakan kemampuan kayu untuk
menahan gaya luar yang datang pada arah sejajar serat yang cenderung
memperpendek atau menekan serat kayu secara bersama-sama. Semakin kuat
daya tahan kayu untuk menahan beban yang datang dari arah memanjang kayu,
maka akan semakin besar keteguhan tekan per satuan luas kayu.
Dari Gambar 11 diketahui bahwa rata-rata σtk// kayu nangka
berturut-turut adalah 369,99 kg/cm2 (kontrol), 353,68 kg/cm2 (metode RD), dan 353,37
kg/cm2 (metode VT). Nilai σtk// kayu akasia berturut-turut adalah 296,29 kg/cm2
(kontrol), 251,24 kg/cm2 (metode RD), dan 200,51 kg/cm2 (metode VT),
sedangkan σtk// kayu manii berturut-turut adalah 270,13 kg/cm2 (kontrol), 263,11
kg/cm2 (metode RD), dan 217,47 kg/cm2 (metode VT).
Hasil perhitungan menunjukkan bahwa nilai σtk// pada seluruh jenis kayu
awetan yang diteliti cenderung lebih rendah dibandingkan dengan nilai
kontrolnya. Hasil ini sesuai dengan Hunt dan Garratt (1986) yang menyatakan
bahwa perlakuan pengawetan dapat menurunkan sifat mekanis kayu. Rata-rata
besar pengurangan nilai σtk// pada kayu nangka berturut-turut adalah 4,41%
(metode RD) dan 4,49% (metode VT); sedangkan pada kayu akasia dan manii
berturut-turut adalah sebesar 15,21% dan 2,60% (metode RD) dan 32,33% dan
19,49% (metode VT).
Sama seperti MOE hasil uji lanjut Duncan (Lampiran 17)
memperlihatkan bahwa pada selang kepercayaan 95%, nilai σtk// kayu akasia tidak
berbeda dibandingkan dengan σtk// kayu manii, tetapi berbeda dibandingkan
dengan σtk// kayu nangka. Begitu pula halnya pada selang kepercayaan 99%. Pada
selang kepercayaan 95%,σtk// kayu manii berbeda dibandingkan dengan σtk// kayu
nangka. Tetapi pada selang kepercayaan 99% keduanya tidak berbeda.
Keteguhan Tarik Tegak Lurus Serat
Rata-rata nilai keteguhan tarik tegak lurus serat (σtr!) masing-masing jenis
kayu sebelum dan sesudah diawetkan disajikan pada Gambar 12. Analisis sidik
ragam (Lampiran 19) menunjukkan bahwa nilai σtr! tidak saja dipengaruhi oleh
metode pengawetan yang diterapkan, tetapi juga dipengaruhi oleh jenis kayu.
Pengaruh jenis kayu sangat nyata terhadap nilai σtr! Sedangkan pengaruh metode
24
Pengaruh jenis kayu terhadap nilai σtr!.berhubungan dengan perbedaan
struktur anatomis dan komposisi kimiawi dinding sel yang secara keseluruhan
akan mempengaruhi nilai σtr!.
Gambar 12. Rata-rata Nilai Keteguhan Tarik Tegak Lurus Serat pada masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan
Keteguhan tarik tegak lurus serat merupakan kemampuan maksimal kayu
menahan gaya tarik yang datang pada arah tegak lurus serat sebelum terjadi
kerusakan. Menurut Hunt dan Garratt (1986), perlakuan pengawetan dapat
menurunkan sifat mekanis kayu. Lebih lanjut dijelaskan larutan bahan pengawet
yang mengandung garam dengan konsentrasi tinggi dapat melemahkan sifat
mekanis kayu.
Dari Gambar 12 diketahui bahwa rata-rata σtr! kayu nangka berturut-turut
adalah 15,44 kg/cm2 (kontrol), 11,75 kg/cm2 (metode RD), dan 10,67 kg/cm2
(metode VT). Nilai σtr! kayu akasia berturut-turut adalah 9,16 kg/cm2 (kontrol),
8,61 kg/cm2 (metode RD), dan 6,16 kg/cm2 (metode VT), sedangkan σtr! kayu
manii berturut-turut adalah 14,65 kg/cm2 (kontrol), 14,39 kg/cm2 (metode RD),
dan 10,16 kg/cm2 (metode VT).
Hasil perhitungan menunjukkan bahwa nilai σtr! pada seluruh jenis kayu
awetan yang diteliti cenderung lebih rendah dibandingkan dengan nilai
kontrolnya. Hasil ini sesuai dengan Hunt dan Garratt (1986). Rata-rata besar
pengurangan nilai σtr! pada kayu nangka berturut-turut adalah 23,92% (metode
berturut-turut adalah sebesar 6,03% dan 1,80% (metode RD) dan 32,84% dan 30,69%
(metode VT).
Berdasarkan hasil uji lanjut Duncan (Lampiran 20), pada selang
kepercayaan 95% dan 99%, nilai σtr! kayu nangka tidak berbeda dibandingkan
dengan nilai σtr! kayu manii, sedangkan σtr! kayu akasia berbeda dengan σtr! kayu
nangka. Begitu pula antara σtr! kayu manii dan σtr! akasia menunjukan perbedaan
yang nyata.
Hasil uji lanjut Duncan (Lampiran 20) juga memperlihatkan bahwa pada
selang kepercayaan 95%, nilai σtr! kontrol berbeda dibandingkan dengan nilai σtr!
metode VT, tetapi tidak berbeda dengan nilai σtr! metode RD. Nilai σtr! metode RD
tidak berbeda dibandingkan dengan nilai σtr! metode VT. Namun pada selang
kepercayaan 99%, ternyata nilai σtr! kontrol, σtr! metode RD, dan σtr! metode VT
KESIMPULAN DAN SARAN
Kesimpulan
Berdasarkan hasil penelitian dapat disimpulkan bahwa MOE, MOR, dan keteguhan tekan sejajar serat tiga jenis kayu yang diteliti tidak dipengaruhi oleh metode pengawetan yang diterapkan (rendaman dingin dan vakum tekan) tetapi lebih dipengaruhi oleh jenis kayu. Sementara keteguhan tarik tegak lurus seratnya dipengaruhi oleh metode pengawetan maupun jenis kayu. Meskipun demikian, metode rendaman dingin maupun vakum tekan cenderung menurunkan sifat mekanis kayu, kecuali pada kayu nangka dan kayu akasia. Rata-rata MOE dan MOR kayu nangka awetan kedua metode tersebut cenderung meningkat. Begitu pula MOE kayu akasia awetan khususnya metode rendaman dingin.
Berdasarkan hasil penelitian juga diketahui bahwa kadar air (KA) kayu dipengaruhi oleh perlakuan pengawetan, jenis kayu, dan interaksi antara jenis kayu dengan perlakuan, sedangkan BJ kayu hanya dipengaruhi oleh jenis kayu. Secara umum KA dan BJ kayu awetan cenderung meningkat.
Proses pengawetan metode vakum tekan (VT) menghasilkan nilai retensi dan penetrasi yang lebih tinggi dibandingkan dengan metode rendaman dingin (RD). Larutan bahan pengawet Enbor SP konsentrasi 6% menghasilkan retensi pada masing-masing jenis berturut-turut adalah 6,95 kg/m3 dan 7,27 kg/m3 (nangka), 8,55 kg/m3 dan 16,63 kg/m3 (akasia), serta 8,01 kg/m3 dan 13,41 kg/m3 (manii) untuk metode RD dan VT. Penetrasinya secara berturut-turut adalah sebesar 8,79 mm dan 10,28 mm (nangka), 12,58 mm dan 23,00 mm (akasia), serta 14,97 mm dan 25,00 mm (manii) untuk metode RD dan VT.
Saran
a. Perlu dilakukan penelitian untuk mengetahui pengaruh struktur anatomis kayu dan kandungan kimiawi dinding sel, khususnya kayu nangka, yang berperan terhadap peningkatan nilai sifat mekanis yang diteliti.
Hartono, U. 1991. Percobaan Pembuatan Kayu Lapis Dari Kombinasi Kayu Jati, Durian dan Nangka dan Keragaannya Untuk Bet Pingpong. Skripsi Fakultas Teknologi Pertanian IPB. Tidak Dipublikasikan
Hunt G.M. & G.A. Garrat. 1986. Pengawetan Kayu. Edisi 1 cetakan 1 : Penerjemah Mohamad Yusuf. Jakarta : Akademika Pressindo.
Isrianto. 1997. Kajian Struktur Anatomi dan Sifat Fisik Kayu Nangka. Skripsi Departemen Hasil Hutan. Fakultas Kehutanan. IPB. Bogor. Tidak Dipublikasikan
Kartiko I. 2003. Studi Keterawetan Serta Pengaruh Pengawetan Terhadap Kayu Pilang (Acacia leucophloea Wild.). Skripsi Departemen Hasil Hutan. Fakultas Kehutanan. IPB. Bogor. Tidak Dipublikasikan
Mandang, Y dan I.K.N. Pandit. 1997. Pedoman Identifikasi Jenis Kayu Di lapangan. Bogor : Yayasan Prosea Bogor dan Pusat Diklat Pegawai dan Sumber Daya Manusia Kehutanan.
Oey Djoen Seng. 1964. Berat Jenis Dari Kayu-Kayu Indonesia dan Pengertian Beratnya Kayu Untuk Keperluan Praktek. Pengumuman Lembaga Penlitian Hasil Hutan Bogor. Bogor.
Pandit I.K.N dan H. Ramdan. 2002. Anatomi Kayu : Pengantar Sifat Kayu Sebagai Bahan Baku. Edisi 1. Yayasan Penerbit Fakultas Kehutanan IPB. Bogor.
Rudi. 2002. Status Pengawetan Kayu Di Indonesia. Makalah Pengantar Falsafah Sains. Program Pasca Sarjana (S3). Institut Pertanian Bogor. http://tumoutou.net/702_05123/rudi.htm, © 2002 Rudi. [18 September 2006].
SNI 03-5010.1-1999. Pengawetan Untuk Rumah Dan Gedung. http://www.dephut.go.id/IFORMASI/SNI/pkupg.HTM. [18 September 2006].
Tarumingkeng R.C. 2000. Manajemen Deteriorasi Hasil Hutan. UKRIDA press. Bogor.
Tobing T. L. 1977. Pengawetan Kayu. Bogor : Lembaga Kerjasama Fakultas Kehutanan . Institut Pertanian Bogor.
28
Wistara N dan Sayekti N. 2001. Daya Tahan 19 Jenis Kayu Tropis Dengan Perlakuan Plasma CF4 Terhadap Trametes Versicolor (L.Fr) Pilat.
Lampiran 1. Tabel Retensi
Jenis kayu Ulangan Retensi (kg/m
3
Lampiran 2. Tabel Penetrasi
Jenis kayu Ulangan Penetrasi (mm)
R.Dingin V.Tekan
Lampiran 3. Tabel Kadar Air
Jenis kayu Ulangan Kadar Air (%)
Kontrol R.Dingin V.Tekan
30
Lampiran 4. Analisis Sidik Ragam Kadar Air Sumber
Keterangan : * Berbeda nyata ** Berbeda sangat nyata
Lampiran 5. Uji Lanjut Duncan Kadar Air Jenis Kayu α = 0,05 α = 0,01
Lampiran 6. Tabel Berat Jenis
Jenis kayu Ulangan Berat Jenis
Kontrol R. Dingin V. Tekan
Lampiran 7. Analisis Sidik Ragam Berat Jenis Sumber
Galat 18 0,020667 0,001148
Total 26 0,169067
Lampiran 8. Uji Lanjut Duncan Berat Jenis Jenis Kayu α = 0,05 α = 0,01
Akasia A A
Manii B B Nangka C C
Lampiran 9. Tabel Nilai MOE
Jenis kayu Ulangan MOE (kg/cm
2 )
Kontrol R. Dingin V. Tekan
Nangka 1 84482,76 128133,71 123210,66
2 118611,19 119029,46 105371,51
3 90203,81 120243,86 198303,09
Rata-rata 97765,92 122469,01 142295,09
Akasia 1 66758,90 88476,76 67239,38
2 81035,96 80434,30 79719,30
3 77436,45 97408,10 65492,01
Rata-rata 75077,10 88773,05 70816,90
Manii 1 139478,52 95824,33 87700,85
2 102290,37 110360,08 95407,78
3 99898,72 89324,60 63317,83
Rata-rata 113889,20 98503,01 82142,15
Lampiran 10. Analisis Sidik Ragam Nilai MOE Sumber
Keragaman Derajat Bebas Jumlah Kuadrat Kuadrat Tengah F P
Jenis kayu 2 8185480375 4092740188 9,52 0,002**
Perlakuan 2 270733602 135366801 0,32 0,734
Jenis Kayu ^
Perlakuan 4 4755868770 1188967192 2,77 0,059
Galat 18 7734664937 429703608
Total 26 2,0947E+10
Keterangan : ** Berbeda sangat nyata
Lampiran 11. Uji Lanjut Duncan Nilai MOE Jenis Kayu α = 0,05 α = 0,01
32
Lampiran 12. Tabel Nilai MOR
Jenis kayu Ulangan MOR (kg/cm
2 )
Kontrol R. Dingin V. Tekan
Nangka 1 779,11 1105,11 935,72
2 957,46 1069,20 845,21
3 641,68 794,96 1149,32
Rata-rata 792,75 989,76 976,75
Akasia 1 610,54 557,87 412,48
2 634,30 507,42 541,31
3 634,84 704,43 474,21
Rata-rata 626,56 589,91 476,00
Manii 1 682,95 684,48 618,03
2 731,64 690,44 524,03
3 762,24 648,82 514,18
Rata-rata 725,61 674,58 552,08
Lampiran 13. Analisis Sidik Ragam Nilai MOR Sumber
Keragaman Derajat Bebas
Jumlah
Galat 18 196886 10938
Total 26 973354
Keterangan : ** Berbeda sangat nyata
Lampiran 14. Uji Lanjut Duncan Nilai MOR Jenis Kayu α = 0,05 α = 0,01
Akasia A A Manii A A Nangka B B
Lampiran 15. Tabel Nilai Keteguhan Tekan Sejajar Serat Jenis kayu Ulangan Keteguhan Tekan Sejajar Serat (kg/cm
2
Lampiran 16. Analisis Sidik Ragam Nilai Keteguhan Tekan Sejajar Serat Sumber
Keragaman Derajat Bebas Jumlah Kuadrat Kuadrat Tengah F P
Jenis kayu 2 71575 35788 11,78 0,001**
Keterangan : ** Berbeda sangat nyata
Lampiran 17. Uji Lanjut Duncan Nilai Keteguhan Tekan Sejajar Serat Jenis Kayu α = 0,05 α = 0,01
Akasia A A Manii A AB Nangka B B
Lampiran 18. Tabel Nilai Keteguhan Tarik Tegak Lurus Serat Jenis kayu Ulangan Keteguhan Tarik Tegak Lurus Serat (kg/cm
2
Lampiran 19. Analisis Sidik Ragam Nilai Keteguhan Tarik Tegak Lurus Serat
Sumber
Keragaman Derajat Bebas Jumlah Kuadrat Kuadrat Tengah F P
Jenis kayu 2 142,996 71,498 7,33 0,005**
34
Lampiran 20. Uji Lanjut Duncan Nilai Keteguhan Tarik Tegak Lurus Serat Jenis Kayu α = 0,05 α = 0,01
Akasia A A
Manii B B Nangka B B
Perlakuan α = 0,05 α = 0,01 Kontrol B A
R. Dingin AB A
Lampiran 21. Gambar Bahan Pengawet NBor sp.
Lampiran 22. Gambar Proses Pengawetan
Vakum Tekan Rendaman Dingin
36
Lampiran 24. Gambar Contoh Uji Keteguhan Tarik Tegak Lurus Serat
Lampiran 25. Gambar Contoh Uji Keteguhan Tekan Sejajar Serat
PENGARUH PENGAWETAN TERHADAP
SIFAT MEKANIS TIGA JENIS KAYU
RENDY KURNIAWAN RACHMAT
DEPARTEMEN HASIL HUTAN
FAKULTAS KEHUTANAN
INSTITUT PERTANIAN BOGOR
PENGARUH PENGAWETAN TERHADAP
SIFAT MEKANIS TIGA JENIS KAYU
RENDY KURNIAWAN RACHMAT
SKRIPSI
Sebagai Salah Satu Syarat Untuk Memperoleh Gelar Sarjana Kehutanan
Pada Fakultas Kehutanan Institut Pertanian Bogor
DEPARTEMEN HASIL HUTAN
FAKULTAS KEHUTANAN
INSTITUT PERTANIAN BOGOR
LEMBAR PENGESAHAN
Judul Peneletian : Pengaruh Pengawetan terhadap Sifat Mekanis Tiga Jenis Kayu
Nama Mahasiswa : Rendy Kurniawan Rachmat
NRP : E24102054
Menyetujui:
Dr. Ir. Imam Wahyudi, MS Pembimbing Skripsi
Mengetahui:
Prof. Dr. Ir. Cecep Kusmana, MS Dekan Fakultas Kehutanan
RINGKASAN
Rendy Kurniawan Rachmat. E24102054. Pengaruh Pengawetan terhadap Sifat Mekanis Tiga Jenis Kayu. (Dibawah bimbingan: Dr. Ir. Imam Wahyudi, MS)
Penggunaan kayu sebagai bahan bangunan pada saat ini dan masa yang akan datang diperkirakan akan terus meningkat. Hal ini perlu diimbangi dengan umur pakai (life service) kayu yang memadai karena fakta yang ada mengungkapkan bahwa hanya 15-20 persen jenis-jenis kayu Indonesia yang memiliki keawetan tinggi (Kelas Awet I dan II) (Oey Djoen Seng, 1964). Selain itu mengingat pasokan kayu di pasaran cenderung semakin berkurang akhir-akhir ini karena semakin terbatasnya jumlah dan kualitas kayu komersial, diperkirakan pasokan kayu di masa yang akan datang akan beralih dari jenis komersial ke jenis non komersial atau jenis kayu tak dikenal (lesser known species) baik dari hutan alam maupun hutan rakyat (Rudi, 2002). Jenis-jenis kayu tersebut cenderung memiliki keawetan alami yang rendah.
Salah satu usaha untuk meningkatkan umur pakai kayu adalah melalui proses pengawetan kayu (Oey Djoen Seng, 1964). Sayangnya, beberapa hasil penelitian memperlihatkan bahwa proses pengawetan berpengaruh negatif terhadap kekuatan kayu. Oleh karena itu, seberapa jauh pengaruh pengawetan kayu terhadap kekuatan khususnya pada kayu-kayu yang tergolong lesser known species perlu diteliti agar penggunaannya sebagai bahan bangunan tetap maksimal.
Penelitian ini bertujuan untuk mengetahui pengaruh pengawetan terhadap sifat mekanis dari tiga jenis kayu (nangka, akasia dan manii). Proses pengawetan yang digunakan adalah proses dengan metode rendaman dingin dan vakum tekan, keduanya menggunakan larutan bahan pengawet Enbor SP dengan konsentrasi 6%. Respon yang diamati adalah nilai-nilai retensi dan penetrasi bahan pengawet, serta sifat mekanis (MOE, MOR, keteguhan tekan sejajar serat, dan keteguhan tarik tegak lurus serat) dan sifat fisis (kadar air dan BJ) kayu. Metode pengawetan yang diterapkan adalah rendaman dingin (selama 5 hari) dan vakum tekan (8 kg/cm2 selama 2 jam). Data dianalisis menggunakan Rancangan Acak Lengkap (RAL) dua faktor, dimana faktor A adalah jenis kayu dan faktor B adalah metode pengawetan sebagai perlakuan.
Hasil penelitian memperlihatkan bahwa kedua metode yang diterapkan cenderung menurunkan sifat mekanis kayu, kecuali pada kayu nangka dan akasia. Rata-rata MOE dan MOR kayu nangka awetan baik metode rendaman dingin (RD) maupun vakum tekan (VT) cenderung meningkat, begitu pula MOE kayu akasia awetan metode RD. Meskipun demikian berdasarkan hasil analisis sidik ragamnya metode pengawetan dan interaksi antara jenis kayu dengan metode pengawetan tidak berpengaruh nyata, kecuali pada keteguhan tarik tegak lurus serat dimana jenis kayu dan metode pengawetan berpengaruh nyata.
pengawetan yang diterapkan berpengaruh terhadap nilai retensi dan penetrasi bahan pengawet ke dalam kayu. Secara umum metode VT menghasilkan nilai retensi dan penetrasi yang lebih tinggi dibandingkan dengan metode RD. Larutan bahan pengawet Enbor SP konsentrasi 6% menghasilkan retensi pada masing-masing jenis berturut-turut adalah 6,95 kg/m3 dan 7,27 kg/m3 (nangka), 8,55 kg/m3 dan 16,63 kg/m3 (akasia), serta 8,01 kg/m3 dan 13,41 kg/m3 (manii) untuk metode RD dan VT. Penetrasinya secara berturut-turut adalah sebesar 8,79 mm dan 10,28 mm (nangka), 12,58 mm dan 23,00 mm (akasia), serta 14,97 mm dan 25,00 mm (manii) untuk metode RD dan VT.
RIWAYAT HIDUP
Penulis dilahirkan di Jakarta pada tanggal 5 Januari 1984 sebagai anak pertama dari tiga bersaudara dari pasangan Cornelis Noer Rachmat (Bapak, Alm) dan Enah Kurniasih (Ibu).
Pendidikan dasar diselesaikan di SDN Kawung Luwuk III Bogor pada tahun 1996, sementara pendidikan menengah pertama di SLTP PGRI 6 Bogor dan lulus pada tahun 1999, sedangkan pendidikan menengah atas di SMUN 8 Bogor dan lulus pada tahun 2002. Pada tahun yang sama penulis diterima di Institut Pertanian Bogor, Jurusan Teknologi Hasil Hutan melalui jalur USMI.
Selama pendidikan di Institut Pertanian Bogor penulis mengikuti kegiatan kemahasiswaan yaitu sebagai anggota Pengembangan Sumber Daya Manusia (PSDM) di Himpunan Mahasiswa Hasil Hutan (HIMASILTAN) Departemen Hasil Hutan, Fakultas Kehutanan. Penulis melaksanakan Praktek Pengenalan dan Pengelolaan Hutan (P3H) di Kamojang-Leuweung Sancang dan KPH Ciamis, Jawa Barat dan menyelesaikan Kuliah Kerja Profesi di PT. Interkayu Nusantara, Tangerang, Banten.
DAFTAR ISI
Pengawetan Kayu ... 3Keawetan Kayu ... 3
Keterawetan Kayu ... 4
Metode pengawetan Vakum Tekan Proses Sel Penuh. ... 4
Metode Pengawetan Rendaman Dingin. ... 5
Bahan Pengawet ... 5
Karakteristik Kayu ... 6
Pengaruh Bahan Pengawet terhadap Sifat Mekanis Kayu ... 7
METODE PENELITIAN Waktu dan Tempat ... 8
Alat dan Bahan ... 8
Rancangan Percobaan dan Analisis Data ... 8
Pembuatan Contoh Uji ... 9
Bagan Alur Pengujian ... 10
Proses Pengawetan ... 10
Pengujian Retensi dan Penetrasi ... 11
Pengujian Sifat Fisis ... 12
Pengujian Sifat Mekanis ... 13
HASIL DAN PEMBAHASAN Retensi dan Penetrasi ... 15
Sifat Fisis ... 17
Sifat Mekanis ... 19
KESIMPULAN DAN SARAN Kesimpulan ... 26
Saran ... 26
DAFTAR PUSTAKA ... 27
ii
DAFTAR TABEL
Halaman 1. Pembagian kelas awet kayu ... 4
2. Rata-rata sifat Mekanis Kayu Afrika dari 2 Lokasi Tempat Tumbuh
DAFTAR GAMBAR
Halaman
1. Gambar Pembuatan contoh uji ... 9
2. Gambar Bagan alur Pengujian. ... 10
3. Gambar Cara Pengukuran Penetrasi Bahan Pengawet ... 12
4. Gambar Pengujian MOE dan MOR ... 13
5. Gambar Rata-rata Retensi masing-masing Jenis Kayu dan masing-masing Metode Pengawetan ... 15
6. Gambar Rata-rata Penetrasi masing-masing Jenis Kayu dan masing-masing Metode Pengawetan ... 16
7. Gambar Rata-rata Kadar Air Kondisi Kering Udara masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 17
8. Gambar Rata-rata BJ Kayu pada masing-masing Jenis Sebelum dan Sesudah Diawetkan ... 18
9. Gambar Rata-rata MOE masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 19
10.Gambar Rata-rata MOR masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 21
11. Gambar Rata-rata Nilai Keteguhan Tekan Sejajar Serat pada masing-masing Jenis Kayu Sebelum dan Sesudah Diawetkan ... 22
iv
4. Analisis Sidik Ragam Kadar Air ... 30
5. Uji Lanjut Duncan Kadar Air ... 30
6. Tabel Berat Jenis ... 30
7. Analisis Sidik Ragam Berat Jenis ... 30
8. Uji Lanjut Duncan Berat Jenis ... 31
9. Tabel Nilai MOE ... 31
10.Analisis Sidik Ragam Nilai MOE ... 31
11.Uji Lanjut Duncan Nilai MOE ... 31
12.Tabel Nilai MOR ... 32
13.Analisis Sidik Ragam Nilai MOR ... 32
14.Uji Lanjut Duncan Nilai MOR ... 32
15.Tabel Nilai Keteguhan Tekan Sejajar Serat ... 32
16.Analisis Sidik Ragam Nilai Keteguhan Tekan Sejajar Serat ... 33
17.Uji Lanjut Duncan Nilai Keteguhan Tekan Sejajar Serat ... 33
18.Tabel Nilai Keteguhan Tarik Tegak Lurus Serat ... 33
19.Analisis Sidik Ragam Nilai Keteguhan Tarik Tegak Lurus Serat ... 33
20.Uji Lanjut Duncan Nilai Keteguhan Tarik Tegak Lurus Serat ... 34
21.Gambar Bahan Pengawet Nbor sp. ... 35
22. Gambar Proses Pengawetan ... 35
23. Gambar Contoh Uji Retensi dan Penetrasi... 35
24. Gambar Contoh Uji Keteguhan Tarik Tegak Lurus Serat ... 36
25. Gambar Contoh Uji Keteguhan Tekan Sejajar Serat ... 36
