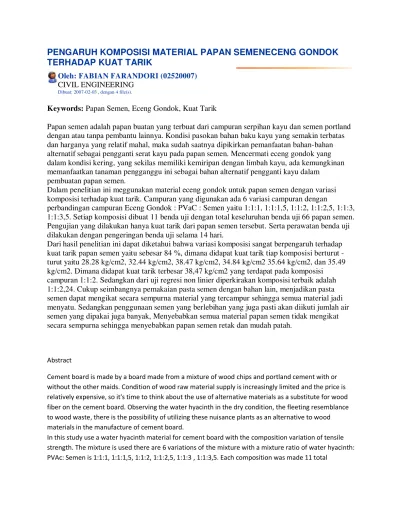

PENGARUH KOMPOSISI MATERIAL PAPAN SEMENECENG GONDOK
TERHADAP KUAT TARIK
Oleh: FABIAN FARANDORI (02520007) CIVIL ENGINEERING
Dibuat: 2007-02-03 , dengan 4 file(s).
Keywords: Papan Semen, Eceng Gondok, Kuat Tarik
Papan semen adalah papan buatan yang terbuat dari campuran serpihan kayu dan semen portland dengan atau tanpa pembantu lainnya. Kondisi pasokan bahan baku kayu yang semakin terbatas dan harganya yang relatif mahal, maka sudah saatnya dipikirkan pemanfaatan bahan-bahan alternatif sebagai pengganti serat kayu pada papan semen. Mencermati eceng gondok yang dalam kondisi kering, yang sekilas memiliki kemiripan dengan limbah kayu, ada kemungkinan memanfaatkan tanaman pengganggu ini sebagai bahan alternatif pengganti kayu dalam
pembuatan papan semen.
Dalam penelitian ini meggunakan material eceng gondok untuk papan semen dengan variasi komposisi terhadap kuat tarik. Campuran yang digunakan ada 6 variasi campuran dengan
perbandingan campuran Eceng Gondok : PVaC : Semen yaitu 1:1:1, 1:1:1,5, 1:1:2, 1:1:2,5, 1:1:3, 1:1:3,5. Setiap komposisi dibuat 11 benda uji dengan total keseluruhan benda uji 66 papan semen. Pengujian yang dilakukan hanya kuat tarik dari papan semen tersebut. Serta perawatan benda uji dilakukan dengan pengeringan benda uji selama 14 hari.
Dari hasil penelitian ini dapat diketahui bahwa variasi komposisi sangat berpengaruh terhadap kuat tarik papan semen yaitu sebesar 84 %, dimana didapat kuat tarik tiap komposisi berturut - turut yaitu 28.28 kg/cm2, 32.44 kg/cm2, 38.47 kg/cm2, 34.84 kg/cm2 35.64 kg/cm2, dan 35.49 kg/cm2. Dimana didapat kuat tarik terbesar 38,47 kg/cm2 yang terdapat pada komposisi
campuran 1:1:2. Sedangkan dari uji regresi non linier diperkirakan komposisi terbaik adalah 1:1:2,24. Cukup seimbangnya pemakaian pasta semen dengan bahan lain, menjadikan pasta semen dapat mengikat secara sempurna material yang tercampur sehingga semua material jadi menyatu. Sedangkan penggunaan semen yang berlebihan yang juga pasti akan diikuti jumlah air semen yang dipakai juga banyak, Menyebabkan semua material papan semen tidak mengikat secara sempurna sehingga menyebabkan papan semen retak dan mudah patah.
Abstract
Cement board is made by a board made from a mixture of wood chips and portland cement with or without the other maids. Condition of wood raw material supply is increasingly limited and the price is relatively expensive, so it's time to think about the use of alternative materials as a substitute for wood fiber on the cement board. Observing the water hyacinth in the dry condition, the fleeting resemblance to wood waste, there is the possibility of utilizing these nuisance plants as an alternative to wood materials in the manufacture of cement board.
specimens with 66 specimens of cement board. Tests conducted only tensile strength of the cement board. And treatment of samples is done by drying the specimens for 14 days.
From the results of this study showed that the variation of composition is very influential on tensile strength of cement board that is equal to 84%, where the tensile strength obtained for each
