PENYERAHAN HAK EKSKLUSIF
Bahwa yang bertandatangan dibawah ini, penulis dan pihak perusahaan tempat penelitian, bersedia :
Bahwa hasil penelitian dapat dionlinekan sesuai dengan peraturan yang berlaku, untuk
kepentingan riset dan pendidikan .
Bandung, (31/01/1012)
Penulis, Perusahaan.
Nauval Maulana Akbar Haris
1
1.1
Latar Belakang
Perkembangan teknologi komputer saat ini sangatlah pesat, hampir disetiap aspek
kehidupan kita sudah mengalami komputerisasi sehingga semuanya bisa serba otomatis. Dengan
perpaduan antara komputer dengan mikrokontroler kita dapat menciptakan suatu alat yang
digunakan untuk mengendalikan peralatan elektronik yang terdapat di sekolahan, rumah,
perkantoran, ruko, mal, maupun apartemen.
Mikrokontroler yaitu sebuah komponen elektronik yang dapat bekerja sesuai dengan
program yang diisikan ke dalam memorinya seperti layaknya sebuah komputer yang sangat
sederhana. Hal ini memungkinkan sekali untuk menggunakan mikrokontroler sebagai pusat
kendali. Kemajuan teknologi akan mempermudah pekerjaan manusia. Perkembangan yang
dilakukan adalah memadukan hardware dan software.
Di sebuah pabrik yang umum terdapat karyawan yang sangat banyak dan system kerja
yang padat dengan alasan jalannya produksi tidak boleh terputus contoh pabrik benang, yang
mana sebuah mesin yang tidak boleh berhenti tiba-tiba dan dinyalakan begitu saja dan sudah ada
rencana produksi yang telah di tetapkan, dengan demikian terbentuk beberapa shift kerja yang
memungkinkan kerja karyawan berjalan secara bergantian sesuai waktu yang ditentukan,disini
terdapat jam-jam karyawan disaat masuk,pulang dan istirahat,disini harus ada penanda saat
pergantian shift, Bel merupakan tanda dari sebuah pergantian shift dan istirahat, Untuk
mengoperasikan suatu bel dibutuhkan seorang operator. Andaikata ada dua buah bangunan atau
bahkan lebih pada satu pabrik, tentunya operator akan sibuk kesana-kemari hanya untuk
menyalakan dan mematikan bel tanda peringatan, selain itu jika terjadi keterlambatan bahkan
sampai lupa menyalakan bel akibat human error akan menyebabkan terganggunya aktivitas
karyawan yang lebih buruknya lagi mengganggu produksi pabrik.
Untuk menyikapi hal tersebut penulis mengambil kesimpulan perlu adanya otomatisasi
berjalan otomatis maka kita dapat mengurangi resiko keterlambatan atau bahkan kelupaan
membunyikan bel. Selain resiko tersebut kita dapat telah mengefisienkan sumber daya manusia.
Penggunaan mikrokontroler ATmega 8535 seri sangat cocok untuk diaplikasikan
kedalam hal otomatisasi, selain dari harganya yang cukup ekonomis kemampuanya dianggap
cukup untuk menyimpan perintah yang tidak terlalu banyak dan rumit, selain itu mikrokontroler
ATmega 8535 ini sangat mudah didapat di pasaran, penulis akan membuat pengendalian bel
secara otomatis dengan beberapa tambahan hardware lain.
Berdasarkan permasalahan dan studi lapangan yang penulis dapatkan, maka penulis
membuat judul “Pengendali Bel Dengan Mikrokontroler”.
1.2
Identifikasi Masalah
Dari uraian yang telah dipaparkan pada bab latar belakang, maka timbul suatu
permasalahan bagaimana supaya Mikrokontroler ATmega 8535 dapat mengendalikan bel secara
otomatis dengan pemrograman Visual Basic 6.0 sehingga bel dapat berjalan otomatis.
1.3
Maksud dan Tujuan
Maksud dari penulisan Kerja Praktek ini adalah agar penulis memahami cara dan mampu
membuat Bel Otomatis menggunakan rangkaian sederhana berbasis mikrokontroler ATmega
8535 guna memenuhi Kerja Praktek studi S1 Teknik Informatika.
Tujuan dari perancangan ini adalah merancang dan membangun alat pengendali bel
elektronik berbasis mikrokontroler ATmega8535 yang terdiri dari hardware dan software dengan
menggunakan Visual Basic 6.0. Perangkat ini diharapkan mampu untuk mengendalikan bel
elektronik yang berada di seluruh area pabrik secara otomatis.
1.4 Batasan Masalah
Agar topik permasalahan yang akan dibahas lebih fokus dan tidak melebar maka penulis
1. Mikrokontroler ATmega 8535 yang telah di isi dengan program menggunakan bahasa
pemrograman Visual Basic hanya berfungsi untuk mengendalikan bel elektronik
secara otomatis.
2. Bel elektronik akan bekerja sesuai dengan jadwal yang berlaku pada perusahaan
tersebut, yang berfungsi sebagai pengingat antara bel masuk, istirahat dan pulang
untuk para karyawan.
1.5
Metodologi Penulisan
Metode yang digunakan dalam penulisan karya tulis ini yaitu adalah sebagai berikut:
1. Metode Kepustakaan Metode ini untuk mendapatkan konsep-konsep teoritis dengan
cara menganalisa data pada literatur (pustaka) dan media lain yang dapat membantu
dalam pemecahan masalah.
2. Metode Observasi Dengan melakukan survei langsung di lapangan, kemudian
melakukan pencatatan dengan hasil survei tersebut.
1.6
Sistematika Penulisan
Sistematika yang digunakan dalam penulisan laporan kerja prakytek ini penulis
menyusun dalam empat bab yang terdiri dari sebagai berikut :
BAB I : PENDAHULUAN
Bab ini menjelaskan mengenai latar belakang, tujuan, perumusan
masalah, batasan masalah dan sistematika penulisan.
BAB II : TINJAUAN PUSTAKA
Bab ini merupakan penjelasan singkat tentang profil tempat kerja praktek dan
pengetahuan dasar tentang website dan software penunjang.
BAB III : PEMBAHASAN
Bab ini menjelaskan tentang bahan atau materi perancangan, alat yang
berupa uraian yang lengkap dan langkah-langkah yang diambil pada
pelaksanaan perancangan untuk megendalikan peralatan elektronik.
Perancangan sistem dan pembuatan software dan hardware yang
dibutuhkan. Dan menjelaskan mengenai implementasi dari rancangan
aplikasi yang telah dibuat sebelumnya, menganalisa proses kerja alat dan
software serta hasil evaluasi tentang tingkat keberhasilan alat tersebut.
BAB IV : KESIMPULAN DAN SARAN
Bab ini menjelaskan mengenai kesimpulan yang didapatkan dari hasil
pembuatan pengendali peralatan elektronik dan pembahasan serta saran
guna memperbaiki kelemahan yang ada pada laporan kerja praktek ini
5
Bab ini akan membahas tentang teori penunjang dalam pembangunan sebuah perangkat
lunak menggunakan Visual basic yang dipadukan dengan perangkat keras berbasis
Microcontroller ATmega 8535. Untuk membangun sebuah aplikasi bel otomatis” di PT.Vonex
Indonesia.
2.1 Sejarah Perusahaan
PT. Vonex Indonesia merupakan perusahaan textile yang didirikan pada tanggal 14 Maret
1974 berdasarkan akte notaris Kartini Mulyani, S.H nomor 125 dengan status Penanaman Moda
Asing (PMA). Kantor pusat PT. Vonex Indonesia berada di gedung Summit Mas Tower, Jalan
Jendral Sudirman Kav. 61-62, Jakarta Selatan, dan lokasi pabrik di jalan Raya Bandung – Garut
Km. 23,7 Bandung
PT. Vonex Indonesia mulai dibangun pada tanggal 13 juni 1974 di atas tanah seluas
62.000 m2 denga jumlah pintal sebanyak 5.200 mata pintal, pada tahun 1975, proses produksi
mulai berjalan dengan menggunakan 2 macam pengaturan jam kerja secara berkala (2 Shift).
Selanjutnya pada tanggal 18 juni 1976 dimulai produksi dengan menggunakan system
pengaturan jam kerja 3 shift tanpa pembagian group.
Pada tanggal 1 April 1978 dilakukan penambahan jumlah mata pintal sebanyak 1.200
mata pintal seiring dengan permintaan pasar yang semakin meningkat. Kemudian pada tanggal
26 Maret 1979 dimulai pelaksanaan pengaturan 3 shift 4 group. Penambahan mata pintal kembali
dilakukan pada tanggal 5 januari 1981 sebanyak 1.600 mata pintal dan pada tanggal 20 oktober
1987 dilakukan lagi penambahan mata pintal sebanyak 2.000 mata pintal.
Untuk memenuhi permintaan pasar yang semakin meningkat, maka pada tanggal 29 mei
1989 dilakukan perluasan bangunan pabrik dengan membangun pabrik II yang pada awalnya
melaksanakan proses produksi dengan menggunakan mata pintal sebanyak 5.200 mata pintal,
selanjutnya di pabrik II dilakukan penambahan mata pintal secara bertahap hingga mencapai
Pada tahun 1996, PT. Vonex Indonesia mendirikan pabrik IIIV7 yang artinya pabrik III
pengembangan ke 7, dengan jumlah mata pintal sebanyak 8.160 mata pintal. Selanjutnya pada
bulan mei 1997 didirikan pabrik IIIV8 dengan jumlah mata pintal 6.240 mata pintal.
Awal tahun 1999 didirikan pabrik IV diatas lahan yang dibeli dari PT Mira Fibre. Pada
bulan januari 2001 PT Mira Fibre yang berlokasi di belakang PT. Vonex Indonesia bergabung
dan menjadi bagian dari PT. Vonex Indonesia sebagai Departement Pencelupan (Dyeing
Departement) dengan kapasitas produksi mencapai 2.500 ton per tahun.
Sampai akhir maret 2004 dengan beroperasinya pabrik I, pabrik II, pabrik IIIV7, Pabrik
IIIV8, dan pabrik IV, maka PT. Vonex Indonesia mempunyai mata pintal sebanyak 55.952 buah
mata pintal
Tetapi pada awal tahun 2005 PT. Vonex Indonesia mengalami penurunan dan
pengurangan jumlah karyawan sehingga pabrik I dan IV dilelang beserta mesin-mesin yang
terdapat didalamnya dan hingga kini pabrik yang beroperasi hanya pabrik II, IIIV7 dan IIIV8
dengan jumlah sisa mata pintal 26.000 mata pintal. Dan kantor pusat PT. Vonex Indonesia yang
berpusat dijakarta dipindahkan ke bandung menjadi satu lokasi dengan pabriknya.
2.3 Struktur Organisasi
PT. Vonex Indonesia menggunakan jenis struktur organisasi yang berbentuk garis dan
staf, di mana wewenang dan tanggung jawab setiap anggota dalam organisasi berdasarkan arah
vertical, mengalir dari pimpinan tertinggi (president director) sampai kepada pekerja paling
bawah (operator).
Struktur Organisasi PT. Vonex Indonesia
2.4 Landasan Teori
2.4.1 Microsoft Visual Basic 6.0
Microsoft Visual Basic (sering disingkat sebagai VB saja) merupakan sebuah bahasa
pemrograman yang bersifat event driven dan menawarkan Integrated Development
Environment (IDE) visual untuk membuat program aplikasi berbasis sistem operasi Microsoft
Windows dengan menggunakan model pemrograman Common Object Model (COM). Visual
Basic merupakan turunan bahasa BASIC dan menawarkan pengembangan aplikasi komputer
berbasis grafik dengan cepat, akses ke basis data menggunakan Data Access Objects (DAO),
Remote Data Objects (RDO), atau ActiveX Data Object (ADO), serta menawarkan pembuatan
kontrol ActiveX dan objek ActiveX. Beberapa bahasa skrip seperti Visual Basic for
Applications (VBA) dan Visual Basic Scripting Edition (VBScript), mirip seperti halnya Visual
Basic,tetapi cara kerjanya yang berbeda.
Para programmer dapat membangun aplikasi dengan menggunakan komponen-komponen
yang disediakan oleh Microsoft Visual Basic Program-program yang ditulis dengan Visual Basic
juga dapat menggunakan Windows API, tapi membutuhkan deklarasi fungsi eksternal
tambahan.
Dalam pemrograman untuk bisnis, Visual Basic memiliki pangsa pasar yang sangat luas.
Dalam sebuah survey yang dilakukan pada tahun 2005, 62% pengembang perangkat lunak
dilaporkan menggunakan berbagai bentuk Visual Basic, yang diikuti oleh C++, JavaScript, C#,
dan Java.
Bill Gates, pendiri Microsoft, memulai bisnis softwarenya dengan mengembangkan
interpreter bahasa Basic untuk Altair 8800, untuk kemudian ia ubah
agar dapat berjalan di atas IBM PC dengan sistem operasi DOS. Perkembangan
berikutnya ialah diluncurkannya BASICA (basic-advanced) untuk DOS. Setelah BASICA,
Microsoft meluncurkan Microsoft QuickBasic dan Microsoft Basic (dikenal juga sebagai Basic
Sejarah BASIC di tangan Microsoft sebagai bahasa yang diinterpretasi (BASICA) dan
juga bahasa yang dikompilasi (BASCOM) membuat Visual Basic diimplementasikan sebagai
gabungan keduanya.
Programmer yang menggunakan Visual Basic bisa memilih kode terkompilasi atau kode
yang harus diinterpretasi sebagai hasil executable dari kode VB. Sayangnya, meskipun sudah
terkompilasi jadi bahasa mesin, DLL bernama MSVBVMxx.DLL tetap dibutuhkan. Namun
karakteristik bahasa terkompilasi tetap muncul (lebih cepat pakai mode terinterpretasi).
Visual Basic merupakan bahasa yang mendukung OOP, namun tidak sepenuhnya.
Beberapa karakteristik obyek tidak dapat dilakukan pada Visual Basic, seperti Inheritance tidak
dapat dilakukan pada class module. Polymorphism secara terbatas bisa dilakukan dengan
mendeklarasikan class module yang memiliki Interface tertentu. Visual Basic (VB) tidak
bersifat case sensitif.
Visual Basic menjadi populer karena kemudahan desain form secara visual dan adanya
kemampuan untuk menggunakan komponen-komponen ActiveX yang dibuat oleh pihak lain.
Namun komponen ActiveX memiliki masalahnya tersendiri yang dikenal sebagai DLL hell.
Pada Visual Basic .NET, Microsoft mencoba mengatasi masalah DLL hell dengan mengubah
cara penggunaan komponen (menjadi independen terhadap registry).
2.4.2 Microcontroler
Mikrokontroler adalah suatu alat elektronika digital yang mempunyai masukan dan
keluaran serta kendali dengan program yang bisa ditulis dan dihapus dengan cara khusus, cara
kerja mikrokontroler sebenarnya membaca dan menulis data. Sekedar contoh, bayangkan diri
Anda saat mulai belajar membaca dan menulis, ketika Anda sudah bisa melakukan hal itu Anda
bisa membaca tulisan apapun baik buku, cerpen, artikel dan sebagainya, dan Andapun bisa pula
menulis hal-hal sebaliknya. Begitu pula jika Anda sudah mahir membaca dan menulis data maka
Anda dapat membuat program untuk membuat suatu sistem pengaturan otomatik menggunakan
mikrokontroler sesuai keinginan.
Anda. Mikrokontroler merupakan komputer didalam chip yang digunakan untuk
harfiahnya bisa disebut "pengendali kecil" dimana sebuah sistem elektronik yang sebelumnya
banyak memerlukan komponen-komponen pendukung seperti IC TTL dan CMOS dapat
direduksi/diperkecil dan akhirnya terpusat serta dikendalikan oleh mikrokontroler ini.
Mikrokontroler memiliki fungsi seperti mikroprosesor. Perbedaan yang mencolok antara
mikrokontroler dengan mikroprosesor adalah kesederhanaan mikrokontroler yang dapat berdiri
sendiri tanpa kehadiran komponen lainnya (seperti ADC, dan Memori program). Mikrokontroler
merupakan rangkaian terintegrasi yang dikemas seperti komponen IC pada umumnya. Perbedaan
utama dengan IC adalah pada kemampuan untuk melaksanakan perintah yang tersimpan dalam
memori programnya. Di samping itu, mikrokontroler juga dilengkapi dengan blok ALU yang
dapat melakukan operasi aritmetika. Tanpa adanya program yang disimpan dalam memori
program, maka mikrokontroler tidak dapat melakukan apapun.
[image:11.612.203.366.359.490.2]Berikut gambar fisik Microcontroler Vers ATmega 8535.
Gambar 2.3 ATmega 8535
Ada beberapa jenis mikrokontroler, diantaranya keluarga ATMEL atau MCS-51, AVR,
dan PIC. Masing-masing mempunyai keturunan atau keluarga sendiri-sendiri. Yaitu sebagai
berikut.
2.4.3 Mikrokontroler AVR
merupakan mikrokontroler dengan arsitektur modern. Terdapat 3 macam atau jenis
TinyAVR
AVR atau Classic AVR, dan
megaAVR
Perbedaan jenis-jenis tersebut terletak dari fasilitas, atau lebih dikenal dengan
fitur-fiturnya. Jenis TinyAVR merupakan mikrokontroler dengan jumlah pin yang terbatas (sedikit
maksudnya) dan sekaligus fitur-fiturnya juga terbatas dibandingkan yang megaAVR. Semua
mikrokontroler AVR memiliki set instruksi (assembly) dan organisasi memori yang sama.
Mikrokontroler Alv and Vegard‟s Risc processor atau yang di singkat AVR merupakan
mikrokontroler RISC 8 bit. Karena RISC inilah sebagian besar kode instruksinya di kemas dalam
satu siklus clock. AVR adalah jenis mikrokontroler yang paling sering dipakai dalam bidang
elektronika dan
Gambar 2.4 Mikrokontroler AVR
2.4.4
Mikrokontroler MCS-51
Mikrokontroler MCS51 adalah Mikrokontroler yang paling popular saat ini. Keluarga ini
diawali oleh Intel yang mengenalkan IC Mikrokontroler type 8051 pada awal tahun 1980-an,
8051 termasuk sederhana dan harganya murah sehingga banyak digemari, banyak pabrik IC
besar lain .yang ikut memproduksinya, tentu saja masing-masing pabrik menambahkan
8051. Sampai kini sudah ada lebih 100 macam mikrokontroler turunan 8051, sehingga
[image:13.612.107.416.120.311.2]terbentuklah sebuah „keluarga besar mikrokontroler‟ dan biasa disebut sebagai MCS51.

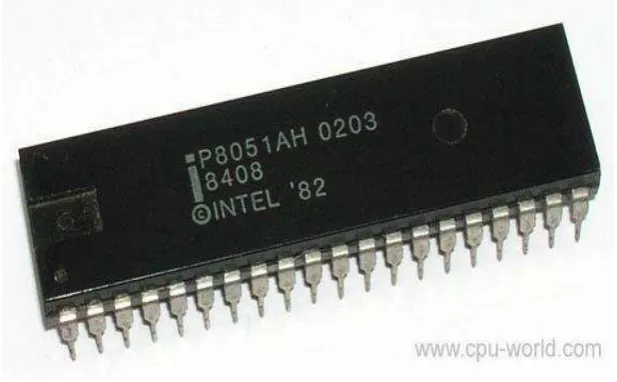

Gambar 2.5 Mikrokontroler MCS-51
2.4.5
Mikrokontroler PIC
Mikrokontroler PIC adalah salah satu jenis mikrokontroler yang diproduksi oleh
microchip, inc. untuk mengontrol alat di sekeliling, sehingga mengurangi beban CPU utama.
PIC 18F452, sama seperti CPU, memiliki fungsi kalkulasi dan memori serta dikendalikan
oleh software. Bagaimanapun PIC memiliki kapasitas memori yang kecil. Frekuensi kerja
maksimum clock untuk mikrokontroler PIC adalah sekitar 20 MHz dan kapasitas memori untuk
mengisikan program adalah sekitar 1k sampai dengan 4k. Frekuensi clock dapat menentukan

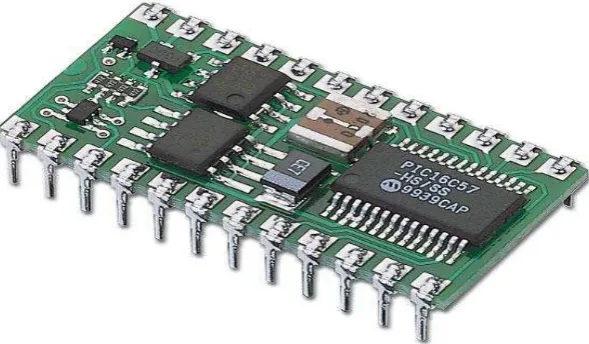

Gambar 2.6 Mikrokontroler PIC
2.4.6
Input/Output
saluran input terdiri dari beberapa saluran. Begitu juga untuk saluran output, terdiri dari
beberapa saluran. Pada perkembangannya, saluran input dan output ini dapat disatukan ke dalam
satu sistem blok yaitu sistem blok I/O (Input/Output). Saluran input/output merupakan media
penghubung dengan piranti diluar sistem mikroprosesor. Piranti diluar sistem mikroprosesor
dapat terdiri tombol/keyboard, peralatan-peralatan sensor (transducer), speaker, buzzer, lampu,
display peraga, dsb.
2.4.7
CPU(Central Processing Unit)
CPU didalamnya berisi ALU (Aritmatic Logic Unit), Control Unit, PC (Program
Counter) dan beberapa register (diantaranya adalah register Accumulator). ALU merupakan
pusat pengolahan logika (AND, OR, NOT, Compare, etc) dan fungsi matematis (tambah, kurang,
kali, bagi). Unit Control adalah unit yang berfungsi untuk mengambil, mengdekode dan
melaksanakan urutan instruksi suatu program yang tersimpan dalam memori. Pelaksanaan dari
instruksi dilakukan dengan cara mengatur sinyal kendali yang diperlukan dalam melakukan suatu
operasi. Dapat disimpulkan bahwa unit control adalah suatu unit yang mengatur urutan operasi
2.4.8
Memori
CPU dapat melakukan proses penulisan kepada memori maupun melakukan proses
pembacaan pada memori. Sesuatu yang dibaca pada memori biasanya berupa program,
sedangkan sesuatu yang ditulis pada memori biasanya disebut sebagai data. Jadi perlu dibedakan
antara program dengan data. Pada proses pengolahan data input, CPU memerlukan suatu tempat
untuk melakukan “coretan-coretan” kecil. Dapat dianalogikan seorang manusia yang
memerlukan kertas-kertas kerja sebagai tempat coretan-coretan data sementara sebelum
dihasilkan data yang diharapkan. Begitu pula dengan mikroprosesor memerlukan tempat
sementara penyimpanan data sebelum data sesungguhnya dihasilkan.
2.4.9 ROM( Read Only Memory)
Memori ini memiliki sifat non-volatile, artinya data yang tersimpan didalamnya tidak
akan mudah hilang bila power supply dihilangkan. Dengan sifat yang dimilikinya ini, ROM
biasa digunakan sebagai media penyimpan program, bukan data. Ada beberapa turunan memori
ROM, yaitu PROM (Programable ROM). Pada memori ini, proses penulisan program
kedalamnya hanya bisa dilakukan satu kali. Program didalamnya tidak bisa dihapus. Kemudian
ada memori jenis ROM yang bisa dihapus (EPROM – Erasable PROM) yaitu UV-EPROM dan
EE-PROM. Proses penghapusan pada memori UV-EPROM dilakukan dengan cara mengenakan
suatu cahaya ultra violet pada jendela yang terdapat pada kemasan memori. Sedangkan proses
penghapusan pada memori EE-PROM dilakukan secara elektrikal, yaitu dengan memberikan
suatu standar tegangan, arus dan batas waktu tertentu pada memori.
2.4.10
RAM
Memori ini memiliki sifat volatile, artinya data yang tersimpan didalamnya akan hilang
bila power supply dihilangkan. Dengan sifat yang dimilikinya ini, RAM tidak dapat digunakan
untuk menyimpan program. Teknologi pada RAM terbagi dua, yaitu RAM statik dan RAM
dinamik. RAM statik biasanya memiliki kapasitas yang jauh lebih kecil dibanding dengan RAM
dinamik, namun memiliki kelebihan yaitu tidak diperlukan suatu sistem refreshing (penyegaran)
besar daripada RAM statik, namun harus memiliki sistem tambahan yang rumit untuk proses
penyegaran data yang tersimpan agar data tersebut tidak hilang.
2.5
AVR BASCOM
Bahasa pemprograman BASIC dikenal di seluruh dunia sebagai bahasa pemrograman
handal, cepat, mudah dan tergolong kedalam bahasa pemprograman tingkat tinggi. Bahasa
BASIC adalah salah satu bahasa pemprograman yang banyak digunakan untuk aplikasi
mikrokontroler karena kemudahan dan kompatibel terhadap mikrokontroler jenis AVR dan
didikung oleh compiler software berupa BASCOM-AVR.
2.5.1 Tipe Data
Tipe data merupakan bagian program yang paling penting karena sangat berpengaruh
pada program. Pemilihan tipe data yang tepat maka operasi data menjadi lebih efisien dan
[image:16.612.133.481.394.645.2]efektif.
Tabel 2.1 Tipe Data pada BASCOM AVR
No Tipe Jangkauan
12 3 4 5 6 7 8 BitByte Integer Word Long Single Double String
0 atau 10 – 255
-32,768 – 32,767
0 – 65535
-2147483648 – 2147483647
1.5 x 10^–45 – 3.4 x 10^38
5.0 x 10^–324 to 1.7 x 10^308
16 A C B D Mi cr o co n tr o le r A tm e ga 8 53 5 TERMINAL RELAY ALARM CPU Power supply RANGKAIAN SEDERHANA MICROCONTROLER
BAB III PEMBAHASAN
3.1
Analisis Umum Sistem
System Yang sedang berjalan saat ini adalah system pengendali bel yang berjalan secara
manual, operator atau user akan menyalakan bel ketika jam masuk, istirahat dan pulang dsini
membutuhkan SDM yang sangat teliti dan ketepatan, jangan sampai bel berbunyi melebihi jam
kerja atau kurang dari jam kerja, terjadinya human error akan berakibat fatal yaitu akan
mengakibatkan kurang efektifnya proses produksi terhadap karyawan dan mesin produksi, dan
system yang berjalan manual ini dapat membuat factor kedisiplinan berkurang dikarenakan
ketidak tepatan penanda-penanda waktu atau bunyi bel ketika waktu pergantian proses kerja atau
proses aktivitas karyawan
Faktor ketepatan waktu dalam pergantian jam masuk kerja, jam pulang kerja bahkan jam
istirahat sangat berpengaruh terhadap kinerja karyawan dalam berkarya, karena sedikit saja
terjadi kesalahan walaupun hanya terlambat beberapa menit akan membuat situasi karyawan
menjadi tidak kondusif bahkan sampai mempengaruhi kepada produksi, karena itu Perusahaan
memerlukan alat bel otomatis sehingga pergantian waktu menjadi lebih mudah dan tepat waktu.
Dalam perkembangannya sampai saat ini, teknologi mikrokontroler dapat diaplikasikan
untuk berbagai alat pengendali dengan bahasa pemrograman Visual Basic sebagai pendukungnya.
Dalam perancangan alat pada sistem pengendalian bel elektronik terdiri dari hardware dan
[image:17.612.177.440.566.690.2]software. Gambar 3.1 menunjukan diagram blok sistem kendali perangkat bel otomatis secara umum.
Blok diagram diatas merupakan gambaran dari perangkat sedernaha mikrokontroler yang
dibuat, yang terdiri dari power supply, mikrokontroler ATmega 8535, PCB rangkaian sederhana,
Terminal, Relay, Alarm elektronik. Sistem kendali bel listrik mempunyai beberapa blok
fungsional yaitu :
a) CPU digunakan sebagai jalannya program aplikasi yang mengontrol perangkat
sederhana mikrokontroler menggunakan sistem timer.
b) Mikrokontroler menghubungkan antara CPU dengan perangkat yang dikontrol,
mikrokontroler ini mempunyai 4 keluaran tetapi dalam penelitian ini hanya dipakai
sati keluaran saja.
c) Alarm berupa bel listrik termasukd alam bagian perangkat serderhana.
Perancangan hardware meliputi perakitan mikrokontroler yang dihubungkan dengan
CPU dan perangkat bel listrik yang mempunyai teganggan arus AC. Perancangan software
meliputi program sistem kendali perangkat listrik yang dibuat menggunakan Visual Basic 6.0.
Penggunaan software sangat membantu untuk menjalankan perangkat yang dibuat.
Dalam membuat software ini bahasa yang digunakan adalah bahasa Visual Basic 6.0. Dengan
bahasa Visual Basic 6.0 memungkinkan kita berkomunikasi dengan mikrokontroler sehingga alat
yang dibuat dapat bekerja.
Dengan software yang diisikan pada mikrokontroler kita dapat mengendalikan bel
elektronik pada pabrik. Kita dapat melakukan penyetingan waktu bel elektronik yang akan
dihidupkan/matikan sesuai jadwal kemudian menyimpan setingan tersebut dan dapat menyeting
ulang lagi. Penyetingan hanya dilakukan oleh administrator dengan merubah ke dalam source
Visual Basic.
3.2
Studi Pustaka
Dalam perancangan sistem telah dilakukan studi pustaka untuk mendapatkan data-data
yang digunakan dalam perancangan sistem selanjutnya. Data-data yang diambil dari Studi
Pustaka diantaranya adalah :
2. Jadwal pergantian shift karyawan.
3.3
Perancangan Hardware
Mikrokontroler ATmega 8535 bukan merupakan perangkat yang dapat berdiri sendiri,
mikrokontroler ini memerlukan perangkat pendukungnya seperti PCB ( printed circuit board), terminal
sebagai penghubung relay dengan PCB dan yang terakhir relay yang berfungsi sebagai penghubung dan
pemutus arus. Dalam perancangan hardware terdapat dua komponen penting, antara lain :
1. Catu daya (adaptor)
Suatu rangkaian elektronik dapat bekerja dengan baik apabila adanya catu caya, dalam hal ini
daya atau energi listrik arus searah, Gambar 3.2 Skema catu daya, menunjukan rangkaian
[image:19.612.104.540.253.592.2]yang digunakan untuk mensuplai perangkat sederhana mikrokontroler.

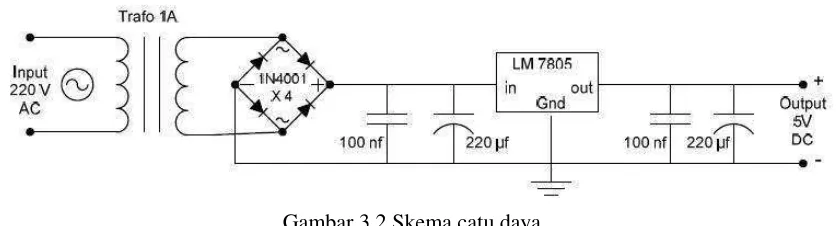

Gambar 3.2 Skema catu daya
Gambar diatas menunjukan rangkaian catu daya dari adaptor digunakan 6 volt, keluaran
sebesar 5 Volt tersebut akan digunakan untuk mensuplai kebutuhan perangkat sederhana
mikrokontroler.
2. Saklar elektronik
Saklar elektronik yang tidak memiliki bagian yang bergerak. Contohnya foto-coupled
SSR, transformer-coupled SSR, dan hybrida SSR. Solid state relay ini dibangun
dengan isolator untuk memisahkan bagian input dan bagian saklar. Dengan Solid state
relay kita dapat menghindari terjadinya percikan api dan pengeroposan seperti yang
[image:19.612.118.538.329.442.2]3.3.1 Kebutuhan Hardware.
Kebutuhan perangkat keras dalam membangun perancangan ini adalah:
a. Microcontroler ATmega8535.
b. Relay.
c. Terminal.
d. PCB rangkaian sederhana.
e. Bel listrik.
f. Power Supply.
g. Downloader.
h. PC untuk Coding.
3.4
Perancangan Software
Perancangan software dimaksudkan agar computer dapat bertugas mengirimkan data ke
mikrokontroler, sistem kendali bel otomatis ini dibuat menggunakan bahasa pemrograman
Visual Basic 6.0 yang berbasiskan GUI (Graphic User Interface).
Agar program dapat diimplementasikan sesuai dengan kegunaannya maka perlu
merencanakan dahulu alur program yang akan dibuat. Pada Gambar 3.3 berikut menggambarkan
MULAI
Settingan
Apakah sekarang hari senin,selasa, rabu atau kamis ?
Timer 2 ON
Apakah sekarang hari jumat?
Timer 3 ON Ya
Tidak
Ya
Timer 4 ON
SELESAI
[image:21.612.124.510.109.529.2]Tidak
Gambar 3.3 Rancangan alur program Timer 1
Maksud dari alur diatas adalah, ketika program diaktifkan, program akan mengenali
perintah yang berupa set waktu jam yang akan menginstruksikan kapan komputer mulai
mengeluarkan sinyal ke mikrokontroler yang akan mengaktifkan bel listrik, alur tersebut
MULAI
Lihat format hari ini
jika hari ini jam "01:00:00" atau "06:00:00" atau "08:00:00" atau "08:45:00" atau "09:30:00" atau "11:30:00" atau "13:00:00" atau "14:00:00"atau "16:45:00" atau "18:00:00" atau "18:45:00" atau
"22:00:00" lalu
Bel On Bel Off
[image:22.612.147.460.93.526.2]SELESAI
Gambar 3.4 Rancangan alur program Timer 2,3 dan 4
Maksud dari alur diatas adalah, ketika program sudah mendapatkan timer yang tepat
dalam kondisi ini timer 2 maka ada penyeleksian lagi pada jam nya, dimana jam tersebut
merupakan waktu bel otomatis akan berbunyi. Alur diatas berlaku untuk timer 3 dan timer 4.
Perancangan aplikasi bel otomatis terprogram berbasis PC dirancang memanfaatkan form
Gambar 3.4 Rancangan form tampilan
Pada tampilan display program merupakan informasi mengenai hari, jam beserta
tanggal lengkap yang sedang berjalan. Tampilan ini tidak dapat mengubah jam yang sudah
terjadwal. Tetapi hanya menampilkan saja.
3.4.1 Kebutuhan Software.
Kebutuhan perangkat lunak dalam membangun perancangan ini adalah:
a. Windows XP.
b. Visual Basic 6.0
c. AVR-BASCOM
3.5 Jadwal Pergantian Shift
Pergantian shift yang dilakukan pada perusahaan dalam satu hari yaitu 3 kali pergantian
shift. Pergantian shift dimaksudkan untuk mencegah terjadinya waktu terbuang sia-sia. Dengan
pergantian shift. Satu hari dibagi menjadi 3 bagian yaitu pagi, siang dan malam.
Untuk memenuhi peraturan kerja dari jamsostek maka dalam satu minggu karyawan
hanya bekerja 40 jam. Diluar dari ini dianggap over time. Maka dibuatlah kriteria shift
berdasarkan waktu. Contoh saja shift pagi yaitu masuk pukul 6, pulang pukul 14:00, dilanjut
dengan shift siang pukul 14:00 sampai dengan pukul 22:00 dan yang terakhir shift malam 22:00
sampai pukul 06:00.
Hari
:00 :00 :00 :45 :30 1:30 2:00 3:00 2:45 4:00 6:45 8:00 8:45 2:00
Senin/
kamis
Jumat
Sabtu/
Minggu
Pengujian ini dilakukan untuk mengetahui apakah perangkat dapat bekerja dengan baik.
Langkah-langkah yang dilakukan dalam pengujian ini sebagai berikut.
3.6
Pengujian
Hardware
.
Bel otomatis ini memanfaatkan tegangan dari sebuah adaptor dengan output 12V 500mA,
pastikan kondisi fisik adaptor yang kita pakai bagus dan juga sudah di test terlebih dahulu
Gambar 4.1 Catu daya berupa adaptor.
Pastikan perangkat sederhana mikrokontroler ATmega 8535 sudah dapat dipakai cara
pengetesan masukan catu daya kedalam inputan arus yang telah tersedia portnya. Setelah
dimasukan pada portnya jika lampu led yang ada pada perangkat sederhana aktif maka perangkat
tersebut siap diisikan dengan program, pastikan Slot jumper pada posisi ISP.
Gambar 4.2 Port catu daya dan jumper.
Penjelasan dari Gambar 3.2 diatas lingkaran merah menandakan bahwa daerah tersebut
adalah port untuk slot catu daya, dan yang dilingkari kuning yaitu port settingan untuk
[image:25.612.209.399.392.567.2]Jumper tersebut memiliki dua posisi yang dapat dipindahkan, kondisi jumper pada posisi
yang pertama untuk seting pengisian program dan kondisi jumper pada posisi yang kedua yaitu
untuk kondisi standby. Dengan kata lain standby program yang sudah di isikan ke dalam
mikrokontroler siap dijalankan.
Selanjutnya terminal kita pasang pada salah satu port yang tersedia pada rangkaian
sederhana. Penulis dalam hal ini memakai port C. fungsi terminal ini sebagai penghubung antara
perangkat dengan alat elektronik yang akan kita pakai saat ini yaitu bel listrik. Pastikan bel listrik
sudah terpasang dengan catu daya dan yang terakhir hubungkan kabel serial to USB sebagai
jembatan antara PC dengan mikrokontroler, dan pastikan di dalam CPU sudah terdeteksi.
3.7 Implementasi pada Sistem Operasi.
Sebelum kita masuk kedalam program, pastikan dahulu apakah sistem operasi (Windows
XP) kita sudah dapat mengenali kabel Serial to USB yang dipakai untuk menghubungkan
mikrokontroler dengan PC, cara melakukan pengecekan masuk ke Device manager,
[image:26.612.106.478.427.686.2]MyComputer (KlikKanan) > Properties > Device Manager.
Jika tidak ada tanda seru maka kita dapat melanjutkan dengan penyetingan port. Jika
masih ada tanda seru pada COM1 maka kita harus install Driver SerialtoUSB.
Seting port sangat penting karena jika port tidak cocok dengan yang kita seting di
program maka tidak akan terkoneksi. Cara cek settingan port ada pada Device Manager klik
[image:27.612.100.472.230.398.2]kanan pada port yang ingin kita seting lalu pilih Advance Port Setting maka akan tampil seperti
Gambar 4.4
Gambar 4.4 Tampilan Advance Seting.
Pilih COM port Numbernya COM1 (mengikuti setingan pada Program). Setelah itu
[image:27.612.225.403.487.680.2]pastikan BITpersec, Databit, Parity, Stop bits dan FlowControl sama dengan setingan program
3.8 Implementasi Program Visual Basic
Tampilan program yang berupa form Visual Basic dibuat sangat sederhana karena hanya
[image:28.612.98.524.207.362.2]berfungsi untuk menampilkan status jam saja.
MULAI
Text1.Text=WeekdayName(Weekday(now)) Text2.Text=Format(Now,”hh:mm:ss”)
Text3.Text=DateValue(now) Text4.Text=Text2.text
Text1.Text=”Monday”or Text1.Text=”Tuesday”or Text1.Text=”Wednesday”or Text1.Text=”Thursday” then
Timer2.Enable=True Timer3.Enable=False Timer4.Enable=False
If Text1.Text=”Friday” then
Timer2.Enable=False Timer3.Enable=True Timer4.Enable=False Ya
Tidak
Ya
Timer2.Enable=False Timer3.Enable=False Timer4.Enable=True
SELESAI
[image:29.612.73.499.91.639.2]3.8.1 Flow chart Timer 1
MULAI
Text4.Text = Text2.Text
Text2.Text = Format(Now, "hh:mm:ss")
If Text4.Text = "01:00:00" Or Text4.Text = "06:00:00" Or Text4.Text = "08:00:00" Or Text4.Text = "08:45:00" Or Text4.Text = "09:30:00" Or Text4.Text = "12:00:00" Or Text4.Text = "12:45:00" Or Text4.Text = "14:00:00" Or Text4.Text = "16:45:00" Or Text4.Text = "18:00:00" Or Text4.Text = "18:45:00" Or Text4.Text = "22:00:00" Then
Timer5.Enabled = True Else
Timer5.Enable = True Timer5.Enable = False
SELESAI
[image:30.612.129.504.120.631.2]3.8.2
Flow chart Timer 2
MULAI
Text4.Text = Text2.Text
Text2.Text = Format(Now, "hh:mm:ss")
If Text4.Text = "01:00:00" Or Text4.Text = "06:00:00" Or Text4.Text = "08:00:00" Or Text4.Text = "08:45:00" Or Text4.Text = "09:30:00" Or Text4.Text = "11:30:00" Or Text4.Text = "13:00:00" Or Text4.Text = "14:00:00" Or Text4.Text = "16:45:00" Or Text4.Text = "18:00:00" Or Text4.Text = "18:45:00" Or Text4.Text = "22:00:00" Then
Timer5.Enable = True Timer5.Enable = False
SELESAI
[image:31.612.88.442.137.606.2]3.8.3
Flow chart Timer 3
MULAI
Text4.Text = Text2.Text
Text2.Text = Format(Now, "hh:mm:ss")
If Text4.Text = "01:00:00" Or Text4.Text = "06:00:00" Or Text4.Text = "08:45:00" Or Text4.Text = "09:30:00" Or Text4.Text = "14:00:00" Or Text4.Text = "18:00:00" Or Text4.Text = "18:45:00" Or Text4.Text = "22:00:00" Then
Timer5.Enable = True Timer5.Enable = False
SELESAI
[image:32.612.119.474.142.609.2]3.8.4
Flow chart Timer 4
3.9
mplementasi Program AVR-BASCOM
Software ini yang akan merubah bahasa pemrogrman Visual Basic menjadi file yang
[image:33.612.124.470.167.432.2]berekstensi .HEX yang dimana file tersebut yang akan kita tanamkan ke dalam Mikrokontroler.
3.10 Uji Coba Rangkaian
Pada rangkaian yang dibuat penulis perlu melakukan uji coba untuk memastikan seberapa
jauh kemampuan mikrokontroler membunyikan bel berdasarkan jadwal yang sudah dibuat. Uji
coba dilakukan dengan mengaktifkan mikrokontroler dan didapat hasil sebagai berikut :
Hari
:00 :00 :00 :45 :30 1:30 2:00 3:00 2:45 4:00 6:45 8:00 8:45 2:00
Senin/
kamis
Jumat
Sabtu/
Minggu
Keterangan :
1 : Bel Aktif.
0 : Bel Tidak Aktif.
Dari pengujian diatas didapat bahwa bel dapat aktif sesuai pada waktu yang telah
ditetapkan.
3.11 Kendala Rangkaian Hardware dan Aplikasinya.
Pada rangkaian sederhana Mikrokontroler ATmega ini penulis mendapatkan kendala dimana
rangkaian tersebut harus terhubung dengan PC sebagai monitoring.
Pada software aplikasi yang dipakai untuk mengkonversikan hanya terbatas kemampuan nya,
35
4.7 Kesimpulan
Kesimpulan yang dapat diambil bedasarkan hasil perancangan pada perangkat bel
otomatis adalah :
1. Memanfaatkan mikrokontroler jadwal bel otomatis sangat cocok mengingat fungsinya
yang dapat menjalankan program secara otomatis ketika program sudah ditanamkan
di dalam memori mikrokontroler.
2. Mikrokontroler ATmega tidak bisa berdiri sendiri dibutuhkan perangkat system
sederhana lainnya sebagai penunjang, seperti board, terminal dan relay.
3. Pengisian program pada mikrokontroler hanya bisa dilakukan jika program sudah
berekstensi .HEX.
4.8
Saran
Berdasarkan perancangan dan implementasi sistem serta penarikan kesimpulan diatas
maka penulis memberi saran sebagai berikut :
1. Untuk memaksimalkan perangkat mickrokontroler dan sistem yang telah ada kita
bisa membuatkan aplikasi yang lain seperti menambahkan tampilan display pada
perangkat keras.
2. Untuk pengembangan lebih lanjut kita dapat menambah perangkat downloader
yang dibeli terpisah sehingga kita lebih mudah dalam penyetingan waktu tidak perlu ada
computer yang stanby.
3. Untuk pengembangan selanjutnya dibutuhkan tambahan program yang bias
merubah waktu jam secara langsung tanpa harus ditanam kembali, yang menyambungkan
KERJA PRAKTEK
Diajukan untuk Memenuhi Tugas Mata Kuliah Kerja Praktek
Program Strata Satu Jurusan Teknik Informatika Fakultas Teknik dan Ilmu Komputer
Universitas Komputer Indonesia
NAUVAL MAULANA AKBAR
(10109807)
JURUSAN TEKNIK INFORMATIKA
FAKULTAS TEKNIK DAN ILMU KOMPUTER
UNIVERSITAS KOMPUTER INDONESIA
BANDUNG
36
Aref,Darmawan. 2001. Elektronika Dasar. Yogyakarta : Andi Offset.
Wardhana, Lingga. 2006. Belajar Sendiri Microkontroler AVR seri ATMEGA 8535
Simulasi. Jakarta : 1st Published.
Winoto,Ardi. 2009. Mikrokontroler AVR ATmega8/32/16/8535. Bandung : Penerbit
INFORMATIKA .
