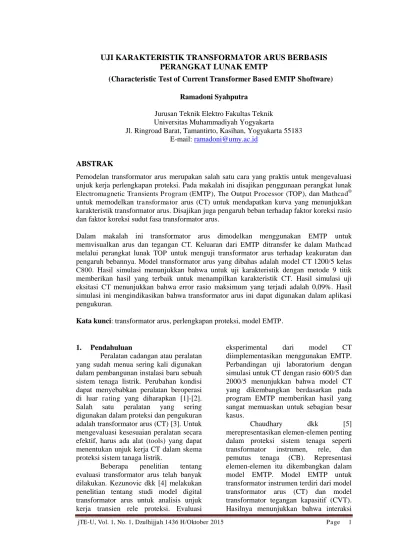

UJI KARAKTERISTIK TRANSFORMATOR ARUS BERBASIS
PERANGKAT LUNAK EMTP
(Characteristic Test of Current Transformer Based EMTP Shoftware)
Ramadoni Syahputra
Jurusan Teknik Elektro Fakultas Teknik Universitas Muhammadiyah Yogyakarta
Jl. Ringroad Barat, Tamantirto, Kasihan, Yogyakarta 55183 E-mail: ramadoni@umy.ac.id
ABSTRAK
Pemodelan transformator arus merupakan salah satu cara yang praktis untuk mengevaluasi unjuk kerja perlengkapan proteksi. Pada makalah ini disajikan penggunaan perangkat lunak
Electromagnetic Transients Program (EMTP), The Output Processor (TOP), dan Mathcad®
untuk memodelkan transformator arus (CT) untuk mendapatkan kurva yang menunjukkan karakteristik transformator arus. Disajikan juga pengaruh beban terhadap faktor koreksi rasio dan faktor koreksi sudut fasa transformator arus.
Dalam makalah ini transformator arus dimodelkan menggunakan EMTP untuk memvisualkan arus dan tegangan CT. Keluaran dari EMTP ditransfer ke dalam Mathcad melalui perangkat lunak TOP untuk menguji transformator arus terhadap keakuratan dan pengaruh bebannya. Model transformator arus yang dibahas adalah model CT 1200/5 kelas C800. Hasil simulasi menunjukkan bahwa untuk uji karakteristik dengan metode 9 titik memberikan hasil yang terbaik untuk menampilkan karakteristik CT. Hasil simulasi uji eksitasi CT menunjukkan bahwa error rasio maksimum yang terjadi adalah 0,09%. Hasil simulasi ini mengindikasikan bahwa transformator arus ini dapat digunakan dalam aplikasi pengukuran.
Kata kunci: transformator arus, perlengkapan proteksi, model EMTP.
1. Pendahuluan
Peralatan cadangan atau peralatan yang sudah menua sering kali digunakan dalam pembangunan instalasi baru sebuah sistem tenaga listrik. Perubahan kondisi dapat menyebabkan peralatan beroperasi di luar rating yang diharapkan [1]-[2]. Salah satu peralatan yang sering digunakan dalam proteksi dan pengukuran adalah transformator arus (CT) [3]. Untuk mengevaluasi kesesuaian peralatan secara efektif, harus ada alat (tools) yang dapat menentukan unjuk kerja CT dalam skema proteksi sistem tanaga listrik.
Beberapa penelitian tentang evaluasi transformator arus telah banyak dilakukan. Kezunovic dkk [4] melakukan penelitian tentang studi model digital transformator arus untuk analisis unjuk kerja transien rele proteksi. Evaluasi
eksperimental dari model CT diimplementasikan menggunakan EMTP. Perbandingan uji laboratorium dengan simulasi untuk CT dengan rasio 600/5 dan 2000/5 menunjukkan bahwa model CT yang dikembangkan berdasarkan pada program EMTP memberikan hasil yang sangat memuaskan untuk sebagian besar kasus.
dinamik antara elemen proteksi sistem dengan peralatan sistem tenaga yang lain dapat dilakukan dalam program EMTP.
Penggunaan perangkat lunak dalam sistem tenaga listrik telah banyak membantu para akademisi maupun praktisi dalam bidang sistem tanaga listrik [6]-[7]. Aplikasi perangkat lunak telah mengakomodir penggunaan algoritma-algoritma cerdas dalam sistem tanaga listrik mulai dari penggunaan sistem berbasis logika fuzzy [8]-[12] hingga penggunaan algoritma particle swarm optimization (PSO) [13]-[14].
Salah satu perangkat lunak yang cukup populer dalam bidang sistem tanag listrik adalah Electromagnetic Transients
Program (EMTP). Perangkat lunak
Alternative Transients Program (ATP)
yang merupakan versi dari EMTP adalah alat yang mampu digunakan untuk mengevaluasi unjuk kerja transformator arus. Dalam makalah ini disajikan penggunaan perangkat lunak ATP, representasi model transformator arus menggunakan ATP, dan pengaruh beban pada faktor koreksi rasio dan faktor koreksi sudut fasa dari sebuah model transformator arus yang dihitung dalam Mathcad.
2. Metodologi dan Prosedur Simulasi 2.1. Representasi CT dalam EMTP
Dalam bagian ini diuraikan tentang pemodelan transformator arus menggunakan ATP Saturable
Transformer Component seperti
ditunjukkan dalam Gambar 1.
Gambar 1. Representasi model CT dalam EMTP
Untuk memodelkan transformator arus digunakan beberapa parameter CT diantaranya kelas akurasi, rasio, resistans belitan sekunder, dan kurva eksitasi. Beberapa pabrik pembuat CT memberikan
kurva rasio dan kurva koreksi sudut fasa yang bermanfaat dalam pengujian model transformator arus. Guna mendapatkan karakteristik CT, dilakukan uji eksitasi guna mendapatkan grafik tegangan sebagai fungsi arus dari sebuah CT. Dalam makalah ini hanya dibahas CT dengan kelas C. Rangkaian uji eksitasi CT dalam ATPDraw ditunjukkan pada Gambar 2.
Gambar 2. Rangkaian uji eksitasi CT dalam ATPDraw
2.2. Pengaruh beban pada faktor koreksi rasio dan faktor koreksi sudut fasa CT
Peningkatan beban CT dapat menaikkan tegangan sekunder yang diinduksikan dan memperbesar arus, sehingga menyebabkan terjadinya error sudut fasa dalam CT. Dalam bagian ini disajikan uji akurasi model CT 1200/5 kelas C800 dalam ATPDraw seperti ditunjukkan dalam Gambar 3. Enam sumber secara berurutan diterapkan untuk 5%, 10%, 20%, 60%, 100%, dan 150% dari arus dasar (rated). Masing-masing sumber bekerja untuk tiga siklus. Beban yang digunakan adalah beban standar bernilai 1,62 + j0,784.
Gambar 3. Rangkaian uji akurasi CT dalam ATPDraw

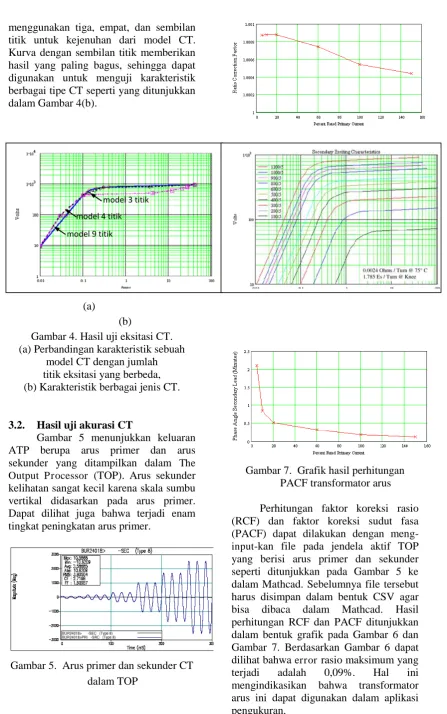

3. Hasil Simulasi dan Pembahasan 3.1. Hasil uji eksitasi CT
menggunakan tiga, empat, dan sembilan titik untuk kejenuhan dari model CT. Kurva dengan sembilan titik memberikan hasil yang paling bagus, sehingga dapat digunakan untuk menguji karakteristik berbagai tipe CT seperti yang ditunjukkan dalam Gambar 4(b).
(a)
(b)
Gambar 4. Hasil uji eksitasi CT. (a) Perbandingan karakteristik sebuah
model CT dengan jumlah titik eksitasi yang berbeda, (b) Karakteristik berbagai jenis CT.
3.2. Hasil uji akurasi CT
Gambar 5 menunjukkan keluaran ATP berupa arus primer dan arus sekunder yang ditampilkan dalam The
Output Processor (TOP). Arus sekunder
kelihatan sangat kecil karena skala sumbu vertikal didasarkan pada arus primer. Dapat dilihat juga bahwa terjadi enam tingkat peningkatan arus primer.
Gambar 5. Arus primer dan sekunder CT dalam TOP
Gambar 6. Grafik hasil perhitungan RCF transformator arus
Gambar 7. Grafik hasil perhitungan PACF transformator arus
Perhitungan faktor koreksi rasio (RCF) dan faktor koreksi sudut fasa (PACF) dapat dilakukan dengan meng-input-kan file pada jendela aktif TOP yang berisi arus primer dan sekunder seperti ditunjukkan pada Gambar 5 ke dalam Mathcad. Sebelumnya file tersebut harus disimpan dalam bentuk CSV agar bisa dibaca dalam Mathcad. Hasil perhitungan RCF dan PACF ditunjukkan dalam bentuk grafik pada Gambar 6 dan Gambar 7. Berdasarkan Gambar 6 dapat dilihat bahwa error rasio maksimum yang terjadi adalah 0,09%. Hal ini mengindikasikan bahwa transformator arus ini dapat digunakan dalam aplikasi pengukuran.
model 9 titik model 4 titik
4. Kesimpulan
Berdasarkan hasil simulasi dan pembahasan dapat disimpulkan:
1. ATP, TOP, dan Mathcad merupakan perangkat alat-alat (tools) simulasi yang baik untuk mengevaluasi unjuk kerja transformator arus.
2. Hasil simulasi untuk model CT 1200/5 kelas C800 menunjukkan bahwa error rasio maksimum yang terjadi adalah 0,09%, yang mengindikasikan CT ini dapat digunakan dalam aplikasi pengukuran.
3. Dengan diketahui unjuk kerjanya, maka dapat dievaluasi kelayakan transformator arus untuk digunakan dalam proteksi sistem tenaga listrik.
