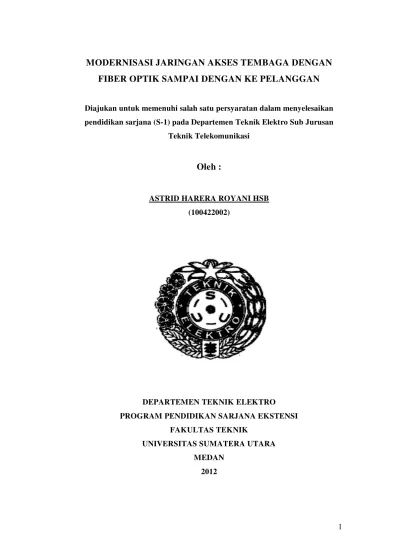

MODERNISASI JARINGAN AKSES TEMBAGA DENGAN
FIBER OPTIK SAMPAI DENGAN KE PELANGGAN
Diajukan untuk memenuhi salah satu persyaratan dalam menyelesaikan pendidikan sarjana (S-1) pada Departemen Teknik Elektro Sub Jurusan
Teknik Telekomunikasi
Oleh :
(100422002)
ASTRID HARERA ROYANI HSB
DEPARTEMEN TEKNIK ELEKTRO PROGRAM PENDIDIKAN SARJANA EKSTENSI
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA MEDAN
2
LEMBAR PENGESAHAN
TUGAS AKHIR
MODERNISASI JARINGAN AKSES TEMBAGA DENGAN
FIBER OPTIK SAMPAI DENGAN KE PELANGGAN
Disusun Oleh :
ASTRID HARERA ROYANI HASIBUAN NIM. (100422002)
DISETUJUI DAN DISYAHKAN OLEH :
PEMBIMBING TUGAS AKHIR
NIP : 196401251991031001 IR.M.ZULFIN, MT
DIKETAHUI OLEH
KETUA DEPARTEMEN TEKNIK ELEKTRO FAKULTAS TEKNIK USU
NIP. 19540531 198601 1 002 IR. SURYA TARMIZI KASIM, M.SI
DEPARTEMEN TEKNIK ELEKTRO PROGRAM PENDIDIKAN SARJANA EKSTENSI
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA MEDAN
3
ABSTRAK
Untuk mengirimkan layanan ke pelanggan diperlukan jaringan akses. Jika menggunakan kabel tembaga kecepatan akses yang didapat hanya mampu menyalurkan maksimal hingga 4 Mbps, sementara kebutuhan pelanggan terhadap layanan mengalami peningkatan dan bandwidth kabel tembaga tidak mampu menyalurkannya. Dengan serat optik mampu menyalurkan bandwidth hingga 100 Mbps dengan teknologi berbasis multi-service access node (MSAN) dan gigabit passive optical network (GPON) dan mampu memenuhi kebutuhan pelanggan. Oleh karena itu dilakukan modernisasi jaringan akses tembaga dengan fiber optik.
4
KATA PENGANTAR
Puji dan syukur penulis panjatkan kepada Tuhan Yang Maha Esa, atas berkat rahmat dan karunia-Nya sehingga penulis dapat menyelesaikan Tugas Akhir ini dengan baik.
Adapun Tugas Akhir ini berjudul “ Modernisasi Jaringan Akses Tembaga dengan Fiber Optik ke Pelanggan.“ Tugas akhir ini disusun untuk memenuhi salah satu syarat memperoleh gelar kesarjanaan pada Departemen Teknik Elektro Fakultas Teknik Universitas Sumatera Utara.
Dalam proses penulisan tugas akhir ini, penulis banyak mengalami kesulitan dan hambatan namun berkat bimbingan dan bantuan dari berbagai pihak, baik berupa material, spiritual, tenaga, informasi serta waktu yang diberikan kepada penulis sehingga penulis dapat menyelesaikan Tugas Akhir ini. Pada kesempatan ini penulis juga mengucapkan banyak terima kasih kepada :
1. Bapak Ir. Surya Tarmizi Kasim, M.Si selaku Ketua Departemen Teknik Elektro Fakultas Teknik Universitas Sumatera Utara.
2. Bapak Rahmad Fauzi, ST. MT selaku Sekretaris Departemen Teknik Elektro Universitas Sumatera Utara.
3. Bapak Ir. M. Zulfin, MT selaku dosen pembimbing Tugas Akhir yang selalu dengan ikhlas dan penuh kesabaran memberikan bimbingan, pengarahan, masukan serta semangat dalam penulisan Tugas Akhir ini.
5 5. Seluruh staf pengajar di Departemen Teknik Elektro Fakultas Teknik
Universitas Sumatera Utara yang telah memberikan bekal ilmu kepada penulis selama perkuliahan.
6. Untuk Ayahanda dan Ibunda tercinta Darman Hsb S.Sos dan Dra. Robiatul Adawiyah Hrp yang telah memberi banyak dukungan, semangat, dan doa kepada penulis sehingga penulis dapat menyelesaikan Tugas Akhir ini.
7. Buat adik yang penulis sayangi yaitu Anggita Vela Hsb, Meilinda Putri Hsb, Faisal Nanda Utama Hsb.
8. Buat sahabat yang penulis sayangi yaitu Fadhila Hani dan Ginda Utama Putri. 9. Teman-teman Ekstensi Teknik Elektro Telekomunikasi stambuk 2010.
Berbagai usaha telah penulis lakukan demi terselesaikannya Tugas Akhir ini dengan baik, tetapi penulis menyadari akan kekurangan dan keterbatasan penulis. Oleh karena itu, penulis sangat mengharapkan saran dan kritik dengan tujuan menyempurnakan dan mengembangkan kajian dalam bidang Tugas Akhir ini. Akhir kata penulis berharap agar Tugas Akhir ini dapat bermanfaat bagi pembaca dan penulis.
Medan, Desember 2012 Penulis
6 DAFTAR ISI
ABSTRAK ... i
KATA PENGANTAR ... ii
DAFTAR ISI ... iv
DAFTAR GAMBAR ... viii
DAFTAR TABEL ... x
DAFTAR SINGKATAN ... xi
BAB I PENDAHULUAN ... 1
1.1 Latar Belakang ... 1
1.2 Rumusan Masalah ... 2
1.3 Tujuan Penulisan ... 2
1.4 Batasan Masalah ... 2
1.5 Metode Penulisan ... 3
1.6 Sistematika Penulisan ... 3
BAB II JARINGAN AKSES TEMBAGA DAN SERAT OPTIK ... 5
2.1 Umum ... 5
2.2 Jaringan Lokal Akses Tembaga ... 5
2.2.1 STO (Sentral Telepon Otomat) ... 6
2.2.2 Kabel Primer... 7
2.2.3 RK ( Rumah Kabel) ... 8
7
2.2.5 Kotak Pembagi atau DP (Distribution Point) ... 10
2.2.6 Kabel Penanggal ( Drop Wire) ... 11
2.2.7 KTB (Kotak Terminal Batas) ... 11
2.2.8 IKR/G (Instalasi Kabel Rumah/ Gedung) ... 12
2.3 Struktur Dasar Kabel Serat Optik... 13
2.4 Jenis-Jenis Serat Optik... 14
2.5 Cara Kerja Serat Transmisi Optik ... 16
2.5.1 Transmisi Cahaya pada Serat Optik ... 17
2.5.2 Perambatan Cahaya dalam Serat Optik... 17
2.5.3 Indeks Bias ... 18
2.5.4 Hukum Snellius ... 19
2.5.5 Sudut Kritis ... 20
2.5.6 Refraksi (Pembiasan) Cahaya ... 20
2.5.7 Difraksi Cahaya ... 25
2.5.8 Dispersi Cahaya ... 26
2.6 Sistem Relay Serat Optik ... 27
2.6.1 Transmitter ... 27
2.6.2 Konektor ... 27
2.6.3 Receiver ... 28
2.6.4 Konsep Kerugian dalam Serat Optik ... 29
2.6.5 Lebar Jalur Serat Optik ... 30
BAB III PERANGKAT YANG DIGUNAKAN ... 31
8
3.2 Perangkat yang Digunakan ... 31
3.2.1 MSAN (Multi Services Access Network) ... 31
3.2.2 DSLAM (Digital Subscriber Line Access Multiplexer)... 34
3.2.2.1 Cara Kerja DSLAM ... 35
3.2.3 Metro Ethernet ... 36
3.3 Parameter yang Dihitung Untuk Mengetahui Baik Buruknya Suatu Sistem Setelah Dimodernisasi ... 38
3.3.1 Redaman ... 38
3.3.2 Signal To Noise Ratio ... 40
3.4 Langkah – Langkah Modernisasi dari Kabel Tembaga Menjadi Fiber Optik ... 41
BAB IV MODERNISASI JARINGAN AKSES TEMBAGA DENGAN FIBER OPTIK SAMPAI DENGAN KE PELANGGAN ... 44
4.1 Umum ... 44
4.2 Analisis Kebutuhan Bandwidth ... 44
4.3 Analisis Kebutuhan Alat Ukur ... 45
4.4 Analisis Biaya ... 48
4.5 Analisis Konfigurasi Sistem ... 52
BAB V PENUTUP... 65
5.1 Kesimpulan ... 65
10 DAFTAR GAMBAR
Gambar 2.1 Struktur Jaringan Lokal Akses Tembaga ... 6
Gambar 2.2 Sentral Telepon Otomat ... 7
Gambar 2.3 Kabel Primer ... 8
Gambar 2.4 Rumah Kabel ... 8
Gambar 2.5 Kotak Pembagi atau DP ... 10
Gambar 2.6 Kabel Penanggal ... 11
Gambar 2.7 KTB... 12
Gambar 2.8 Struktur Dasar Serat Optik ... 13
Gambar 2.9 Perambatan Gelombang pada Single Mode Fibers ... 15
Gambar 2.10 Perambatan Gelombang pada Multi Mode Fibers ... 15
Gambar 2.11 Perambatan Gelombang pada Multi Mode Graded Index Fibers... 16
Gambar 2.12 Pemantulan Cahaya Menurut Hukum Snellius... 19
Gambar 2.13 Refraksi Cahaya ... 24
Gambar 2.14 (a) Refraksi Mendekati (b) Menjauhi Garis Normal ... 25
Gambar 2.15 Difraksi Cahaya pada Celah Tunggal ... 25

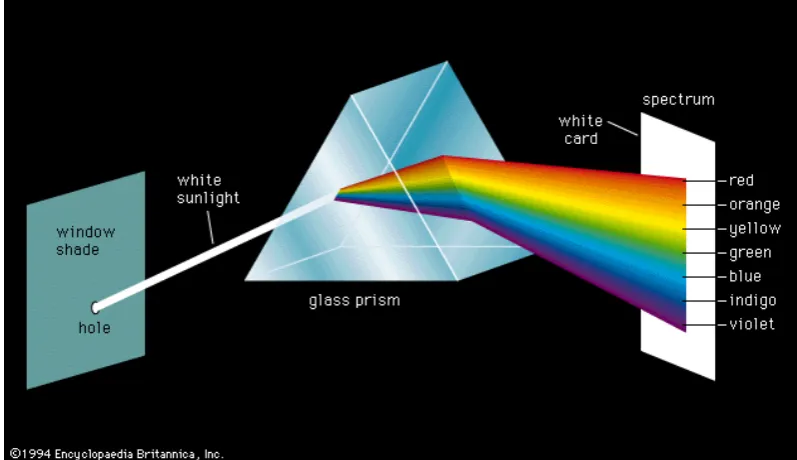

Gambar 2.16 Dispersi Cahaya ... 26

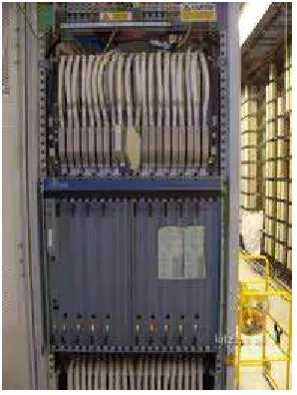

Gambar 3.1 Perangkat MSAN ... 33

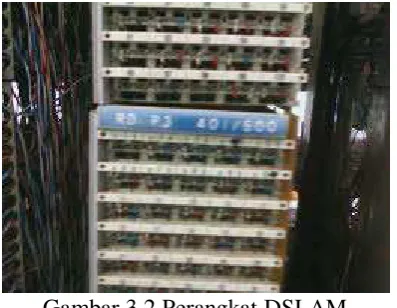

Gambar 3.2 Perangkat DSLAM ... 35

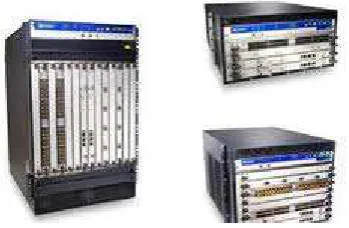

Gambar 3.3 Perangkat Metro Ethernet ... 37

Gambar 4.1 OTDR (Optical Time Domain Reflectometer) ... 47
11
Gambar 4.3 Layanan Bandwidth FTTx Perumahan ... 50
Gambar 4.4 Konfigurasi Dasar Jaringan Akses Tembaga ... 53
Gambar 4.5 Konfigurasi Jaringan Akses Fiber Optik ... 54
Gambar 4.6 Arsitektur FTTx dan Kabel Tembaga ... 55
Gambar 4.7 Elemen Jaringan Akses Fiber Optik ... 56
Gambar 4.8 OLT ... 57
Gambar 4.9 Kabel Feeder ... 58
Gambar 4.10 ODC ... 58
Gambar 4.11 ODP... 59
Gambar 4.12 Kabel Drop ... 60
Gambar 4.13 OTP atau KTB Optic ... 60
Gambar 4.14 Kabel Indoor ... 61
Gambar 4.15 Roset ... 61
12 DAFTAR TABEL
Tabel 2.1 Kapasitas Maksimum Kabel Primer dan Sekunder dalam RK ... 9
Tabel 2.2 Indeks Bias Beberapa Medium yang Berbeda ... 23
Tabel 4.1 Kebutuhan Bandwidth Aplikasi yang Ada... 45
Tabel 4.2 Perbedaan Antara Kebutuhan Biaya dan Bandwidth Kabel Tembaga dan Fiber Optik ... 48
Tabel 4.3 Perbandingan Bandwidth Untuk Setiap Teknologi ... 49
Tabel 4.4 Perbandingan Tipe Arsitektur Aktif dan Pasif ... 51
Tabel 4.5 Asumsi Harga Sewa Bulanan Triple Play ... 52
Tabel 4.6 Korelasi Antara Struktur/ Konfigurasi Jaringan Kabel ke Optik... 63
13 DAFTAR SINGKATAN
ADSL : Asymmetric Digital Subscriber Line ATM : Asynchronous Transfer Mode CCC : Cross Connect Cabinet
CO : Central Office
CE : Customer Equipment
DP : Distribution Point
DW : Drop Wire
DSLAM : Digital Subscriber Line Access Multiplexer DLC : Digital Loop Carrier
FTTx :Fiber To The Exchange FTTC : Fiber To The Curb
GPON : Gigabit Passive Optical Network HSIA : High Speed Internet Access
IP : Internet Protocol
IKR : Instalasi Kabel Rumah
JARLOKAT : Jaringan Lokal Akses Tembaga JARLOKAF : Jaringan Lokal Akses Fiber Optik KTB : Kotak Terminal Batas
LAN : Local Area Network
LED : Light Emitting Diodes
LD : Laser Diode
14 MDF : Main Distribution Frame
MPLS : Multi Protocol Label Switching MEN : Metro Ethernet Network
NG-NBN : Next Generation Nationwide Broadband Network NGN : Next Generation Netwrok
OAN : Optical Access Network ONU : Optical Network Unit
POTS : Plain Ordinary Telephone Services
RK : Rumah Kabel
RPU : Rangka Pembagi Utama
STO : Sentral Telepon Otomat TPAT : Titik Pembagi Atas Tanah TPBT : Titik Pembagi Bawah Tanah TDM : Transfer Digital Mode UNI : User Network Interface PVC : Permanent Virtual Circuit
3
ABSTRAK
Untuk mengirimkan layanan ke pelanggan diperlukan jaringan akses. Jika menggunakan kabel tembaga kecepatan akses yang didapat hanya mampu menyalurkan maksimal hingga 4 Mbps, sementara kebutuhan pelanggan terhadap layanan mengalami peningkatan dan bandwidth kabel tembaga tidak mampu menyalurkannya. Dengan serat optik mampu menyalurkan bandwidth hingga 100 Mbps dengan teknologi berbasis multi-service access node (MSAN) dan gigabit passive optical network (GPON) dan mampu memenuhi kebutuhan pelanggan. Oleh karena itu dilakukan modernisasi jaringan akses tembaga dengan fiber optik.
15
BAB I
PENDAHULUAN
1.1Latar Belakang
Perkembangan teknologi saat ini semakin berkembang, khususnya dalam dunia telekomunikasi, sedangkan kebutuhan komunikasi tidak hanya terbatas pada layanan voice saja tetapi juga sudah merambah ke layanan data (internet dan intranet), dan video (TV interaktif dan multimedia), yang membutuhkan bandwidth yang lebih besar dan kecepatan tinggi untuk dapat mengakses layanan tersebut.
Jaringan lokal akses tembaga kapasitasnya sangat terbatas untuk memberikan layanan multimedia dan layanan data, karena kabel tembaga memiliki keterbatasan bandwidth dan kecepatan transmisi. Langkah menghentikan secara permanen jaringan akses telekomunikasi berbasis kabel tembaga merupakan langkah strategis perseroan, sekaligus menuju jaringan teknologi informasi dan komunikasi nasional berbasis IP (Internet Protocol) dan serat optik yang menjadi tulang punggung terbentuknya Next Generation Nationwide Broadband Network (NG-NBN).
16 teknologi berbasis Multi Service Access Node (MSAN) dan Gigabit Passive Optical Network (GPON).
Untuk itu dilakukan modernisasi jaringan akses dan pembangunan jaringan IP core. Total kapasitas jangkauan (bandwidth) pada tulang punggung jaringan serat optik mencapai 1,78 Tbps.
1.2 Rumusan Masalah
Adapun rumusan masalah tugas akhir adalah 1. Bagaimana prinsip transmisi serat optik.
2. Bagaimana menganalisa pentransmisian kabel tembaga menjadi fiber optik.
3. Apa saja spesifikasi alat/ perangkat yang digunakan.
4. Apa prosedur/ langkah penggantian kabel tembaga menjadi fiber optik ke pelanggan.
1.3 Tujuan Penulisan
Adapun tujuan dari penulisan Tugas Akhir ini adalah sebagai berikut : 1. Untuk mengetahui kebaikan sistem setelah dimodernisasi.
2. Untuk menganalisis penggantian kabel tembaga menjadi fiber optik ke pelanggan.
1.4 Batasan Masalah
17 1. Hanya membahas jaringan akses tembaga dan serat optik secara umum. 2. Hanya membahas prosedur/ langkah penggantian kabel tembaga menjadi
fiber optik.
3. Hanya membahas perangkat pendukung yang digunakan dalam jaringan fiber optik di Divisi Access Area Medan PT. Telkom, Tbk
4. Hanya membahas bagaimana jalur pentransmisian dari kabel tembaga menjadi fiber optik.
1.5 Metode Penulisan
Metodologi penulisan yang digunakan oleh penulis pada penulisan Tugas Akhir ini adalah :
1. Studi Literatur, yaitu dengan mengambil dan mengumpulkan teori- teori dasar serta teori pendukung dari berbagai sumber, terutama meminta data dari pihak PT. Telekomunikasi, Tbk, buku- buku referensi, dan situs- situs dari internet tentang apa- apa yang menunjang dalam analisis ini.
2. Diskusi, yaitu berupa tanya jawab dengan dosen pembimbing yang telah ditunjuk oleh pihak Departemen Teknik Elektro USU dan pegawai PT. Telekomunikasi, Tbk mengenai masalah- masalah yang timbul selama penulisan tugas akhir berlangsung.
1.6 Sistematika Penulisan
18 BAB I PENDAHULUAN
Bab ini berisi tentang latar belakang, rumusan masalah, tujuan penulisan, batasan masalah, metode penulisan, sistematika penulisan. BAB II JARINGAN AKSES TEMBAGA DAN SERAT OPTIK
Bab ini menjelaskan tentang jaringan akses tembaga, struktur dasar kabel serat optik, jenis-jenis kabel serat optik, cara kerja sistem transmisi serat optik .
BAB III PERANGKAT YANG DIGUNAKAN
Bab ini menjelaskan tentang perangkat yang digunakan pada fiber optik dan parameter- parameter yang akan dihitung untuk mengetahui baik buruknya suatu sistem setelah dimodernisasi.
BAB IV MODERNISASI JARINGAN AKSES TEMBAGA DENGAN FIBER OPTIK SAMPAI DENGAN KE PELANGGAN
Bab ini menjelaskan tentang memodernisasi jaringan akses tembaga menjadi fiber optik ke pelanggan dan alasan-alasan dibutuhkannya saluran fiber optik sampai ke pelanggan.
BAB V PENUTUP
19
BAB II
JARINGAN AKSES TEMBAGA DAN SERAT OPTIK
2.1 Umum
Jaringan lokal akses tembaga kapasitasnya sangat terbatas untuk memberikan layanan multimedia, karena kabel tembaga memiliki keterbatasan bandwidth dan kecepatan transmisi.
2.2 Jaringan Lokal Akses Tembaga
Jaringan lokal akses tembaga adalah suatu jaringan kabel telepon dari bahan tembaga yang dipasang/ditarik dan dipergunakan untuk menghubungkan pesawat-pesawat pelanggan dengan sentral lokal yang bersangkutan. JARLOKAT (Jaringan Lokal Akses Tembaga) merupakan bentuk jaringan akses yang konfigurasinya dimulai dari terminal blok vertikal pada rangka pembagi utama Main Distribution Frame (MDF), baik yang hanya menggunakan tembaga sebagai media akses maupun adanya tambahan perangkat lain yang bertujuan untuk meningkatkan unjuk kerjanya.
20 Gambar 2.1. Struktur Jaringan Lokal Akses Tembaga
Adapun struktur jaringan lokal akses tembaga adalah sebagai berikut : 1. STO ( Sentral Telepon Otomat)
2. Kabel Primer
3. RK ( Rumah Kabel ) 4. Kabel Sekunder
5. Kotak pembagi atau DP (Distribution Point) 6. Kabel penanggal (Drop Wire)
7. KTB (Kotak Terminal Batas ) 8. IKR ( Instalasi Kabel Rumah )
2.2.1 STO
21 MDF merupakan tahapan perantara (interface) antara ujung- ujung saluran langganan dan peralatan penyambung dari sentralnya [8].
Gambar 2.2 Sentral Telepon Otomat 2.2.2 Kabel Primer
Jaringan kabel primer dengan kapasitas besar (maksimum 2400 pasang dan minimum 200 pasang) dipasang dari terminal RPU (Rangka Pembagi Utama) sampai ke terminal pada RK.
22 Gambar 2.3 Kabel Primer
2.2.3 RK
Rumah Kabel (Kabinet) biasanya terletak dipinggir jalan yang merupakan pertemuan antara kabel primer dengan kabel sekunder dapat dilihat pada Gambar 2.4. RK mempunyai fungsi sebagai tempat penyambungan antara kabel primer dengan kabel sekunder, tempat melaksanakan pengetesan untuk melokalisir gangguan, dan tempat melaksanakan penjumperan antara terminal blok disisi primer dengan terminal blok disisi sekunder.
23 Cakupan rumah kabel atau Cross Connect Cabinet (CCC) ditentukan oleh batas- batas geografi seperti sungai, jalan besar dan lain- lain. Tempat jika tidak spesifik, maka disesuaikan dengan batas kapasitas RK tersebut. Umumnya satu RK digunakan untuk maksimum 900 pelanggan. Kapasitas maksimum kabel primer dan sekunder dalam RK ditunjukkan pada Tabel 2.1 [8].
Tabel 2.1 Kapasitas Maksimum Kabel Primer dan Sekunder Dalam RK Ukuran RK Kapasitas Maksimum
Primer
Kapasitas Maksimum
Sekunder
2400 900 1200
1600 600 800
1200 400 600
800 300 400
2.2.4 Kabel Sekunder
Jaringan kabel sekunder berkapasitas lebih kecil dari kabel primer (maksimum 200 pasang dan minimum 10 pasang) dipasang dari terminal RK sampai ke KP atau terminal Titik Pembagi Atas Tanah (TPAT) atau Titik Pembagi Bawah Tanah (TPBT).
24 2.2.5 Kotak Pembagi atau DP ( Distribution Point )
DP merupakan unit terminal kabel tempat penyambungan antara kabel sekunder dengan kabel distribusi (penanggal) yang mempunyai fungsi sebagai tempat penyambungan antara kabel sekunder dengan kabel distribusi, dan sebagai tempat pengetesan untuk melokalisir gangguan. DP dapat dilihat pada Gambar 2.5.
Gambar 2.5 Kotak Pembagi atau DP
DP adalah tempat catuan (terminal kabel dropwire) dari rumah pelanggan. Daerah cakupan DP ditetapkan sedemikian rupa sehingga kabel dropwire dapat menjangkau rumah pelanggan. Kapasitas DP umumnya terdiri dari 10 dan 20 pair, namun dalam beberapa aplikasi terdapat kapasitas 49, 60 dan 100 pair. Kapasitas 10 pair biasa digunakan di daerah residensial, sedangkan 20 pair di daerah bisnis. Peletakannya ada di tiang atau di dinding. Dari kapasitas yang tersedia disisakan 1 atau 2 line sebagai cadangan. Untuk daerah dengan kebutuhan kecil dapat ditambahkan penggunaan tiang untuk menyokong dropwire [8].
25 1. Titik tumpu akhir dari jaringan kabel sekunder.
2. Titik tambat awal dari jaringan distribusi.
3. Titik temu atau titik peralihan antara kabel sekunder dengan penanggal.
2.2.6 Kabel Penanggal ( Drop Wire )
Kabel penanggal adalah kabel yang dipasang dari terminal kotak pembagi sebagai saluran penanggal yang menghubungkan sampai ke kotak terminal batas. Kabel penanggal untuk lebih jelas dapat dilihat pada Gambar 2.6.
Gambar 2.6 Kabel Penanggal
2.2.7 KTB ( Kotak Terminal Batas )
26 Gambar 2.7 KTB
Kuning dan hitam akan dihubungkan ke DP yang terdapat pada tiang telepon melalui kabel DW, sedangkan kabel warna merah dan hijau akan dihubungkan ke kabel warna merah dan hijau yang terdapat pada roset melalui kabel PVC [8].
2.2.8 IKR / G ( Instalasi Kabel Rumah / Gedung )
Instalasi kabel rumah atau indoor cable menggunakan kabel jenis PVC. Kabel PVC merupakan kabel penghubung antara roset dengan KTB. Roset merupakan kotak ujung sambungan yang menghubungkan langsung ke pesawat telepon. Kabel warna hitam dan kuning yang terdapat pada roset digunakan untuk PABX.
Instalasi kabel rumah atau indoor cable menggunakan kabel jenis PVC meliputi kabel indoor, soket, dan pesawat telepon.
a. Kabel Indoor
Kabel berisolasi dan berselubung PVC dengan warna abu- abu / hitam yang berfungsi untuk menghubungkan antara KTB dengan roset pesawat telepon.
27 Merupakan terminal penyambungan antara instalasi kabel dalam rumah (indoor cable) dengan perangkat terminal (misal pesawat telepon) sehingga memudahkan menyambung dan memutuskan hubungan antara terminal ke instalasi kabel rumah.
c. Pesawat telepon
Merupakan media untuk berkomunikasi sebagai akhir dari jaringan kabel akses tembaga [8].
2.3 Struktur Dasar Kabel Serat Optik
Serat optik terbuat dari bahan dielektrik yang berbentuk seperti kaca (glass). Di dalam serat inilah energi listrik diubah menjadi cahaya yang akan ditransmisikan sehingga dapat diterima diujung penerima (receiver) melalui transducer. Struktur dasar serat optik ditunjukkan pada Gambar 2.8 [5].
Gambar 2.8 Struktur Dasar Serat Optik Struktur serat optik terdiri dari :[2]
1. Inti (core)
28 indeks bias lebih besar dari lapisan kedua. Terbuat dari kaca (glass) yang berdiameter antara 2µm - 125µ m, dalam hal ini tergantung dari jenis serat optiknya.
2. Cladding
Cladding berfungsi sebagai cermin yaitu memantulkan cahaya agar dapat merambat ke ujung lainnya. Dengan adanya cladding ini cahaya dapat merambat dalam core serat optik. Cladding terbuat dari bahan gelas dengan indeks bias yang lebih kecil dari core. Cladding merupakan selubung dari core. Diameter cladding antara 5µ m - 250µ m, hubungan indeks bias antara core dan cladding akan mempengaruhi perambatan cahaya pada core yaitu mempengaruhi besarnya sudut kritis.
3. Jaket (Coating)
Coating berfungsi sebagai pelindung mekanis pada serat optik dan identitas kode warna terbuat dari bahan plastik. Berfungsi untuk melindungi serat optik dari kerusakan.
2.4 Jenis- Jenis Serat Optik
Berdasarkan keperluan yang berbeda- beda, maka serat optik dibuat dalam dua jenis utama yang berbeda, yaitu single mode fibers dan multi mode fibers.
1. Single- Mode Fibers
29 fibers mentransmisikan cahaya laser inframerah (panjang gelombang 1300 - 1550 nm). Jenis serat ini digunakan untuk mentransmisikan satu sinyal dalam setiap serat. Serat ini sering dipakai dalam pesawat telepon dan TV kabel [5].
Gambar 2.9 Perambatan Gelombang pada Single-Mode Fibers
2. Multi Mode Fibers
Multi-mode fibers mempunyai ukuran inti lebih besar ( berdiameter sekitar 6,35x10-5 meter atau 63,5 mikro meter) dan mentransmisikan cahaya inframerah (panjang gelombang 850 – 1300 nm) dari lampu light-emittingdiodes (LED) dan perambatan gelombang yang terjadi pada sistem multi-mode fibers ini akan terlihat seperti pada Gambar 2.10. Serat ini digunakan untuk mentransmisikan banyak sinyal dalam setiap serat dan sering digunakan pada jaringan komputer dan Local Area Networks (LAN) [5].
30 3. Multi-Mode Graded Index
[image:31.595.147.450.305.402.2]Pada jenis serat optik ini, core multi-mode graded index terdiri dari sejumlah lapisan gelas yang memiliki indeks bias yang berbeda, indeks bias tertinggi terdapat pada pusat core dan berangsur-angsur turun sampai ke batas core-cladding. Akibatnya dispersi waktu berbagai mode cahaya yang merambat berkurang sehingga cahaya akan tiba pada waktu yang bersamaan. Perambatan gelombang yang terjadi pada sistem multi-mode graded index fibers ini akan terlihat seperti pada Gambar 2.11 [5].
Gambar 2.11 Perambatan Gelombang pada Multi-Mode Graded Index Fibers Pada multi-mode graded index ini, cahaya merambat karena difraksi yang terjadi pada core sehingga rambatan cahaya sejajar dengan sumbu serat. Dispersi minimum sehingga baik jika digunakan untuk jarak menengah. Memiliki ukuran diameter core antara 30 - 60 µm, lebih kecil dari multi-mode step index. Dan dibuat dari bahan silica glass dengan harga yang lebih mahal dari serat optik multi-mode step index karena proses pembuatannya lebih sulit.
2.5 Cara Kerja Serat Transmisi Optik
31 2.5.1 Transmisi Cahaya pada Serat Optik
Jika cahaya hendak dipancarkan ke sasaran yang lurus, hal itu dapat dilakukan dengan menyorotkan cahaya ke sasaran yang dituju karena cahaya merambat lurus. Tetapi bagaimana jika cahaya hendak dipancarkan melalui daerah yang berbelok-belok ataupun berupa lintasan yang rumit, seperti dibawah tanah atau lubang yang kecil. Untuk mengatasi hal ini maka diperlukan suatu sistem yang bekerja seperti cermin tetapi memiliki efisiensi tinggi. Sistem pemantulan inilah yang merupakan prinsip dasar serat optik.
Serat optik akan mengirimkan data dengan media cahaya dalam serat optik yang merambat melewati inti dengan pemantulan (memantul dari dinding pembungkus atau cladding) yang tetap. Prinsip ini disebut total pantulan internal, karena cladding tidak menyerap cahaya dari inti maka cahaya dapat melintasi jarak yang cukup jauh. Walaupun begitu ada beberapa cahaya yang mengalami kerugian (loss) ketika merambat dalam serat. Hal itu disebabkan karena pengotoran atau ketidakmurnian kaca. Besarnya kerugian cahaya tergantung kemurnian kaca dan panjang gelombang cahaya yang ditransmisikan.
2.5.2 Perambatan Cahaya dalam Serat Optik
32 melalui pantulan-pantulan. Refraksi (pembiasan cahaya) adalah peristiwa penyimpangan atau pembelokan cahaya karena melalui dua medium yang berbeda kerapatan optiknya. Sinar akan mengalami refraksi dan tidak akan dirambatkan sepanjang serat karena memiliki sudut datang yang lebih kecil dari sudut kritis [10].
2.5.3 Indeks Bias
Ketika cahaya merambat di dalam suatu bahan yang jernih, kecepatannya akan turun sebesar suatu faktor yang ditentukan oleh karakteristik bahan yang dinamakan indeks bias. Dengan kata lain indeks bias adalah perbandingan antara kecepatan cahaya di ruang hampa dengan kecepatan cahaya di dalam bahan. Sebagian besar bahan yang digunakan untuk membuat serat optik memiliki nilai indeks bias sekitar 1,5.
Karena indeks bias sebenarnya merupakan nilai perbandingan (rasio) antara kecepatan cahaya di dalam ruang hampa terhadap kecepatan cahaya didalam bahan, maka besaran indeks bias tidak memiliki satuan. Dengan indeks bias berperan sebagai faktor pembagi dalam menentukan kecepatan cahaya didalam suatu bahan, hal ini berarti bahwa semakin rendah nilai indeks bias maka semakin tinggi kecepatan cahaya di dalam bahan terkait. Hal ini ditunjukkan pada Persamaan 2.1 [2].
33 2.5.4 Hukum Snellius
Sudut satu arah perambatan sinar cahaya diukur dengan mengacu ke garis normal bidang perbatasan antara kedua bahan. Garis normal adalah sebuah garis yang mengarah tegak lurus terhadap permukaan bidang perbatasan. Sudut yang dibentuk oleh arah sinar datang ke bidang perbatasan (terhadap garis normal) dan sudut yang dibentuk oleh arah sinar meninggalkan bidang perbatasan (terhadap garis normal) secara berturut-turut disebut sebagai sudut datang dan sudut bias sinar cahaya. Pemantulan cahaya menurut Hukum Snellius akan diperlihatkan dalam Gambar 2.12 [11].
Perhatikan bahwa sudut bias akan lebih besar dari sudut datang ketika cahaya merambat dari bahan yang berindeks bias besar ke bahan lainnya yang berindeks bias lebih kecil. Hukum Snellius ditunjukkan oleh Persamaan 2.2.
[image:34.595.199.425.468.685.2]n1sin θ1 = n2 sin θ2 (2.2)
34 Dimana n1 dan n2 secara berturut-turut adalah nilai indeks bias bahan
pertama dan bahan kedua, sedangkan θ1 dan θ2 secara berturut- turut adalah sudut
datang dan sudut bias. Dengan demikian, besarnya pembiasan (pembelokan arah cahaya) yang terjadi dapat dihitung dengan menggunakan Hukum Snellius.
2.5.5 Sudut Kritis
Sudut perambatan sinar cahaya akan bertambah jika sinar memasuki sebuah bahan dengan indeks bias yang lebih kecil. Jika sudut datang sinar (didalam bahan pertama) menuju bidang perbatasan terus diperbesar, akan tercapai suatu titik dimana sudut bias menjadi bernilai 900 dan sinar akan merambat sejajar dengan bidang perbatasan di dalam bahan kedua. Sudut datang yang menyebabkan terjadinya hal ini disebut sebagai sudut kritis. Dapat dihitung nilai sudut kritis dengan mengambil nilai sudut bias sebesar 900. Hukum Snellius adalah terdapat pada Persamaan 2.3 [10].
n1 sin θ1 = n2 sin 900 (2.3)
Karena nilai sin 900 adalah 1, maka dapat disusun kembali persamaan di atas untuk mendapatkan sin θ1 dan kemudian nilai sudut θ1 yang dalam kasus ini
adalah sudut kritis seperti pada Persamaan 2.4 θkritis= arcsin
n2
n1 (2.4)
2.5.6 Refraksi ( Pembiasan ) Cahaya
35 a. Mendekati garis normal
Cahaya dibiaskan mendekati garis normal jika cahaya merambat dari medium optik kurang rapat ke medium optik lebih rapat, contohnya cahaya merambat dari udara ke dalam air.
b. Menjauhi garis normal
Cahaya dibiaskan menjauhi garis normal jika cahaya merambat dari medium optik lebih rapat ke medium optik kurang rapat, contohnya cahaya merambat dari dalam air ke udara. Syarat- syarat terjadinya pembiasan adalah sebagai berikut :
1) Cahaya harus melalui dua medium yang berbeda kerapatan optiknya. 2) Cahaya datang tidak tegak lurus terhadap bidang batas ( sudut datang
lebih kecil dari 900).
Pembiasan cahaya dapat terjadi dikarenakan perbedaan laju cahaya pada kedua medium. Laju cahaya pada medium yang rapat lebih kecil dibandingkan dengan laju cahaya pada medium yang kurang rapat. Menurut Christian Huygens (1629-1695) : “ Perbandingan laju cahaya dalam ruang hampa dengan laju cahaya dalam suatu zat dinamakan indeks bias. “ Secara matematis dapat dirumuskan seperti pada Persamaan 2.5 [3].
n = c
v
(2.5)
dimana :
n = indeks bias
36 Sebuah benda yang berada dalam air terlihat dari udara sepertinya berada pada kedalaman yang lebih dangkal dari kedalaman benda yang sebenarnya. Radiasi sinar tampak, atau cahaya, dari matahari sangat penting terhadap sistem kehidupan di lautan. Cahaya ini menyediakan energi yang dibutuhkan oleh arus laut dan angin untuk bersikulasi. Konversi energi cahaya tersebut menjadi energi panas membantu pembentukan lapisan tipis air hangat di dekat permukaan laut global, yang mendukung sebagian besar kehidupan laut. Lebih signifikan lagi, transmisi cahaya di air laut sangatlah penting untuk produktivitas di lautan.
Sejumlah cahaya yang masuk ke atmosfer, akan direfleksikan ketika menyentuh permukaan laut. Hal ini tergantung dari kondisi air itu sendiri. Jika air laut tenang dan tidak banyak gelombang atau riak, maka akan lebih sedikit cahaya yang direfleksikan. Jika kondisi air bergolak dengan banyak gelombang, maka akan lebih banyak cahaya yang direfleksikan.
Cahaya yang berpenetrasi di permukaan akan direfraksikan karena perbedaan kecepatan akibat perbedaan kerapatan media antara udara dengan air. Cahaya merambat lebih cepat di media air dibandingkan dengan media udara. Refraksi ini dijelaskan oleh Hukum Snellius yang menyebutkan bahwa hubungan antara sudut datang θ1 dan θ2 seperti pada Persamaan 2.6 [2].
Sin θ1 Sin θ2=
v1 v2 =
n1
n2 (2.6)
Dimana v1 dan v2 adalah kecepatan gelombang pada media tertentu,
37 Indeks bias tidak pernah lebih kecil dari 1 dan nilainya untuk beberapa zat ditampilkan pada Tabel 2.2 [3].
Tabel 2.2 Indeks Bias Beberapa Medium yang Berbeda
Medium n = c / v
Udara Hampa 1.0000
Udara (pada STP) 1.0003
Air 1.333
Es 1.31
Alkohol etil 1.36
Gliserol 1.48
Benzena 1.50
Kaca Kuarsa Lebur 1.46
Kaca Korona 1.52
Api Cahaya / kaca flinta 1.58
Lucite / Plexiglas 1.51
Garam dapur (Natrium Klorida) 1.53
Berlian 2.42
38 perubahan dalam indeks refraksi. Indeks refraksi udara adalah 1,003 sedangkan indeks refraksi air adalah 1,33.
Ketika sebuah objek diletakkan dalam gelas dengan posisi setengah terendam, maka objek tersebut akan terlihat membengkok dipermukaan air. Ini disebabkan oleh pembengkokan cahaya ketika berkas cahaya tersebut meninggalkan air ke udara dan ditangkap oleh mata kita sebagai garis pandang yang lurus. Garis pandang mata yang posisinya lebih tinggi memperlihatkan posisi objek yang lebih tinggi daripada posisi yang sebenarnya. Ini memperlihatkan objek berada pada kedalaman yang lebih dangkal dibandingkan yang sebenarnya seperti ditunjukkan pada Gambar 2.13 [2].
Gambar 2.13 Refraksi Cahaya
Secara skematik, refraksi cahaya biasanya diwakili oleh gambar arah cahaya yang mendekati ataupun menjauhi normal. Cahaya akan dibelokkan mendekati normal ketika cahaya memasuki medium yang lebih rapat dibandingkan medium datangnya ditunjukkan pada Gambar 2.14 [2].
[image:39.595.225.395.367.467.2]39
[image:40.595.164.465.84.226.2](a) (b)
Gambar 2.14 (a) Refraksi Mendekati dan (b) Menjauhi Garis Normal
2.5.7 Difraksi Cahaya
Jika muka gelombang bidang tiba pada suatu celah sempit ( lebarnya lebih kecil dari panjang gelombang), maka gelombang ini akan mengalami lenturan sehingga terjadi gelombang-gelombang setengah lingkaran yang melebar dibelakang celah tersebut. Peristiwa ini dikenal dengan difraksi. Pada Gambar 2.15 terlihat bahwa difraksi merupakan pembelokan cahaya di sekitar suatu penghalang/ suatu celah [2].
[image:40.595.197.429.485.642.2]40 2.5.8 Dispersi Cahaya
Dispersi adalah peristiwa penguraian cahaya polikromatik (putih) menjadi cahaya-cahaya monokromatik ( me, ji, ku, hi, bi, ni, u ) pada prisma lewat pembiasan atau pembelokan ditunjukkan pada Gambar 2.16. Hal ini membuktikan bahwa cahaya putih terdiri dari harmonisasi berbagai cahaya warna dengan berbeda-beda panjang gelombang [2].
Deretan warna yang tampak pada layar disebut spektrum warna. Dispersi cahaya terjadi karena setiap warna cahaya mempunyai indeks bias yang berbeda beda. Cahaya merah mempunyai indeks bias terkecil sedangkan cahaya ungu mempunyai indeks bias terbesar sehingga cahaya merah mengalamai deviasi (penyimpangan) terkecil sedangkan warna ungu mengalami deviasi terbesar.
[image:41.595.113.512.416.646.2]41 2.6 Sistem Relay Serat Optik
Sistem relay serat optik terdiri dari transmitter (membuat dan menulis dalam sandi sinyal cahaya), serat optik (menghubungkan sinyal cahaya), regenerator optik (diperlukan untuk menaikkan sinyal jika serat digunakan pada jarak yang jauh) dan receiver optik (menerima dan menguraikan sandi sinyal cahaya).
2.6.1 Transmitter
Transmitter berfungsi untuk menerima dan mengarahkan cahaya melalui peralatan optikal kemudian dirubah ke dalam rangkaian yang benar. Secara fisik transmitter mirip dengan serat optik dan biasanya mempunyai lensa untuk memfokuskan cahaya ke dalam serat.
Pada dasarnya transmitter mengubah input sinyal listrik ke dalam modulasi cahaya untuk transmisi serat optik. Bergantung pada kealamian sinyal, hasil cahaya termodulasi mungkin akan berjalan on-off atau linier dengan intensitas bervariasi. Peralatan yang paling sering digunakan sebagai sumber cahaya transmitter adalah Light Emitting Diode (LED) dan Laser Diode (LD) [1].
2.6.2 Konektor
42 ini merupakan titik kunci. Konektor dapat dibongkar-pasang. Dengan fitur ini konektor menjadi berbeda dengan sambungan (splice).
Untuk memastikan didapatkannya rugi yang rendah, konektor harus menghilangkan efek-efek pergeseran sudut dan lateral dan juga menjaga bahwa kedua ujung fiber akan saling menutup dengan sempurna. Bermacam-macam rancangan telah digunakan untuk membuat konektor-konektor semacam ini, di mana sebagian adalah lebih berhasil dari pada yang lain. Konektor optik merupakan salah satu perlengkapan kabel serat optik yang berfungsi sebagai penghubung serat.
Konektor ini mirip dengan konektor listrik dalam hal fungsi dan tampilan luar tetapi konektor pada serat optik memiliki ketelitian yang lebih tinggi. Konektor menandai sebuah tempat dalam sambungan data serat optik setempat dimana daya sinyal dapat hilang dan BER atau keandalan dapat dipengaruhi oleh koneksi mekanik [1].
2.6.3 Receiver
Optical receiver (penerima optik) seperti pelaut di dek kapal penerima sinyal. Receiver optik berfungsi mengambil sinyal cahaya digital yang masuk, menguraikannya dan mengirim sinyal listrik ke komputer lain, TV atau telepon. Receiver menggunakan fotosel fotodioda untuk mendeteksi cahaya. Pada dasarnya receiver optik mengubah modulasi cahaya yang datang dari serat optik kembali ke bentuk asalnya.
43 optik dapat dengan mudah diisi kembali. Untuk alasan ini maka penting dilakukan untuk hanya menggunakan ukuran serat yang sesuai dengan sistem yang diberikan.
Sebagai contoh, pasangan transmitter/receiver didesain untuk penggunaan single-mode fibers, tetapi digunakan dengan multi-mode fibers sehingga sejumlah besar cahaya pada keluaran serat akan memenuhi receiver dan kemudian menyebabkan beberapa distorsi sinyal keluaran (kelebihan sumber cahaya).
Begitu juga jika pasangan transmitter / receiver yang didesain untuk multi-mode fibers digunakan pada single-mode fibers maka tidak cukup cahaya yang dapat mencapai receiver. Hasil keluaran terlalu banyak atau tidak ada sinyal sama sekali. ‘’Ketidaksesuaian’’ receiver baru dipertimbangkan jika ada cukup banyak kehilangan dalam serat dengan tambahan 5 - 10 dB pasangan cahaya ke dalam serat multi-mode hanya digunakan untuk memberikan kesempatan untuk mencapai operasi yang pantas. Meskipun begitu, ini merupakan kasus yang ekstrim dan tidak normal.
2.6.4 Konsep Kerugian dalam Serat Optik
44 masuk ke kaca, melewati beberapa centimeter. Jadi hanya sedikit cahaya yang mampu melewati puluhan kilometer kaca jendela [3].
Kerugian merupakan hasil utama dari perambatan acak dan penyerapan ketidakmurnian kaca. Sumber kerugian yang lain dalam serat disebabkan karena bengkok yang berlebihan yang mana menyebabkan cahaya meninggalkan area inti serat. Semakin kecil radius pembengkokan, semakin kecil kerugian. Oleh karena itu pembengkokan di sepanjang kabel serat optik harus memiliki radius sekecil mungkin.
2.6.5 Lebar Jalur Serat Optik
Jenis lebar jalur untuk serat optik yang umum memiliki jangkauan sedikit MHz per km untuk inti serat yang sangat besar. Standart multi-mode fibers adalah ratusan MHz per km, sedangkan untuk single-mode fibers adalah ribuan MHz per km. Dengan bertambahnya panjang serat maka lebar jalurnya akan berkurang secara proporsional. Sebagai contoh, kabel serat yang dapat mendukung lebar jalur 500 MHz pada jarak 1 km hanya mampu mendukung 250 MHz pada jarak 2 km dan 100 MHz pada jarak 5 km.
45
BAB III
PERANGKAT YANG DIGUNAKAN
3.1Umum
Fiber optik (Serat Optik) adalah saluran transmisi yang terbuat dari kaca atau plastik yang digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Cahaya yang ada di dalam serat optik sulit keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara. Sumber cahaya yang biasa digunakan adalah laser karena laser mempunyai spektrum yang sangat sempit. Transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi. Serat optik umumnya digunakan dalam sistem telekomunikasi serta dalam pencahayaan, sensor, dan optik pencitraan.
3.2Perangkat yang Digunakan
Perangkat yang digunakan pada fiber optik yang dibahas ada 3 yaitu : 1. MSAN (Multi Services Access Network)
2. DSLAM (Digital Subscriber Line Access Multiplexer) 3. Metro - E (Metro Ethernet)
3.2.1 MSAN
46 Switch Telephone Network) dan NGN (Next Generation Network). MSAN memiliki tiga fungsi penting yaitu :
1. Sebagai sistem akses broadband. 2. Sebagai akses gateway dalam NGN. 3. Sebagai jaringan akses tradisional PSTN.
Secara umum, MSAN adalah layanan multiservice yang sejalan dengan NGN yang menyediakan fungsi broadband akses multiplexer sebagai IP DSLAM yang berdasarkan pada teknologi IP, ATM (Asynchronous Transfer Mode) atau TDM (Transfer Digital Mode) melalui jaringan kabel tembaga atau fiber optik. MSAN diimplementasikan untuk menyediakan suatu solusi layanan berbasis jaringan lokal akses fiber atau tembaga dengan cost-effective pada suatu layer jaringan yang konvergen dimana layanan PSTN, NGN dan jaringan broadband berada pada daerah yang sama. Perangkat ini menghubungkan pelanggan telepon ke core network sehingga pelanggan dimungkinkan untuk memperoleh telepon biasa, ISDN (Integrated Services Digital Network) atau fasilitas broadband seperti DSL (Digital Subscriber Line) dengan hanya menggunakan single platform. MSAN merupakan gabungan dari beberapa teknologi yaitu :
1. Telepon TDM yang didalamnya terdapat ISDN 2. PON (Passive Optical Network)
3. FTTx (Fiber to the X)
47 Gambar 3.1 Perangkat MSAN
Jaringan Layanan Multi Akses merupakan generasi ketiga dari teknologi OAN (Optical Access Network) yang memiliki kemampuan untuk memberikan berbagai jenis layanan. Fungsi Access Gateway yang bisa langsung terhubung ke Softswitch untuk memberikan layanan voice, fungsi Broadband Access multiplexer yang membawa layanan berbasis ADSL, juga dikembangkan dengan mengintegrasikan fungsi IP DSLAM serta Access Gateway dalam single platform. MSAN akan sampai ke pelanggan dengan layanan triple play yaitu menyalurkan layanan high speed internetaccess (HSIA), Voice packet dan layanan IPTV secara bersamaan melalui infrastruktur yang sama.
48 jaringan sekunder dari Node pelanggan (MSAN) ke DP tetap menggunakan kabel tembaga begitu juga dari DP ke pelanggan tetap menggunakan DW. Dari sisi pelanggan apabila ingin memanfaatkan fitur MSAN cukup dengan mengganti pesawat telepon dan penggantian terminal dengan perangkat yang berfungsi seperti modem sebagai bagian dari instalasi kabel rumah yang sudah ada.
Dari tipe keluarga FTTx, MSAN sendiri lebih tepat dinamakan FTTC (Fiber to the Curb) karena service akan didistribusikan ke pelanggan dari node cabinet yang berada di pinggir jalan ke residential user via copper. Jadi Fiber diterminasi di node MSAN.
.
3.2.2 DSLAM
DSLAM adalah sebuah peralatan yang berfungsi menggabungkan dan memisahkan sinyal data dengan saluran telepon yang dipakai untuk mentransmisikan data, peralatan ini terletak di ujung
berfungsi juga sebagai
49 Gambar 3.2 Perangkat DSLAM
DSLAM berfungsi untuk mengolah sinyal digital agar dapat mengoptimalkan bandwidth twisted pair untuk melewatkan data dengan kecepatan tinggi. DSLAM dilengkapi dengan POTS (Plain Ordinary telephone Services)Splitter untuk memisahkan alokasi kanal data dan suara. Pada perangkat DSLAM biasanya sudah terpasang splitter yang berfungsi memisahkan sinyal suara dan sinyal data, dimana sinyal suara akan menuju perangkat sentral telepon dan sinyal data akan diarahkan menuju BRAS melalui media transmisi. Selanjutnya dari BRAS akan diarahkan ke masing-masing ISP (Internet Services Provider) yang sudah bekerja sama.
3.2.2.1 Cara Kerja DSLAM
50 ada kemudian ditransmisikan melalui DSLAM yang sebenarnya adalah kumpulan modem DSL. Setelah menghilangkan sinyal suara analog , DSLAM mengumpulkan sinyal – sinyal yang berasal dari end-user dan menyatukannya menjadi sinyal tunggal dengan bandwidth yang lebar , melaui proses multiplexing. Sinyal yang sudah disatukan ini disalurkan dengan kecepatan Mbps ke dalam kanal oleh peralatan switching backbone melalui jaringan akses yang biasa disebut Network sevice Provider (NSP). Sinyal yang dikirimkan melalui internet atau jaringan lain muncul kembali pada CO yang dituju, dimana DSLAM yang lain menunggu. DSLAM bersifat fleksibel dan bisa mendukung berbagai macam DSL yang terdapat dalam sebuah CO , dan juga bisa mendukung berbagai protokol dan modulasi ,dan juga bisa menyediakan routing maupun penomoran IP secara dinamik untuk pelanggan (end-user). Jika tidak tersedia tempat di dalam MDF atau ternyata jarak antara sentral dan pelanggan terlalu jauh , solusinya adalah dengan menggunakan Mini DSLAM. Mini DSLAM ini dapat diletakkan pada RK yang terdapat diantara sentral telepon dan pelanggan.
3.2.3 Metro Ethernet
51 bertambahnya kebutuhan bandwidth. Metro Ethernet untuk lebih jelas dapat di lihat pada Gambar 3.3 [12].
Gambar 3.3. Perangkat Metro Ethernet
Metro Ethernet Service merupakan layanan komunikasi data yang menyediakan interface dan protokol Ethernet, yang disediakan oleh suatu MEN. Perangkat jaringan di sisi pelanggan, yaitu Customer Equipment (CE) terhubung ke MEN melalui suatu User Network Interface (UNI). Aplikasi NGN sangat membutuhkan sebuah jaringan yang dapat dilewati data dalam jumlah yang sangat besar, dapat melakukan transfer data dengan sangat cepat, lebih kebal terhadap masalah-masalah komunikasi, dan yang terpenting haruslah murah dan mudah dalam implementasinya. Salah satu teknologi yang mampu melayani kebutuhan ini adalah teknologi Metro ethernet.
52 yang terpisah bisa juga menghubungkan LAN dengan WAN (Wireless Access Network) atau backbone network yang umumnya dimiliki oleh service provider. Jaringan Metro ethernet menyediakan layanan-layanan menggunakan Ethernet sebagai core protocol dan aplikasi broadband. Metro ethernet menjanjikan biaya modal dan operasi yang lebih kecil, interoperabilitas multi-vendor, diferensiasi layanan dan memberikan fleksibilitas.
3.3Parameter - Parameter yang Dihitung Untuk Mengetahui Baik Buruknya Suatu Sistem Setelah Dimodernisasi.
Parameter- parameter yang akan dihitung untuk mengetahui baik buruknya suatu sistem setelah dimodernisasi adalah redaman dan S/N. Disini dibahas parameter – parameter tersebut satu persatu [13].
3.3.1 Redaman
Redaman (atenuasi) serat optik merupakan karakteristik penting yang harus diperhatikan mengingat kaitannya dalam menentukan jarak pengulang (repeater), jenis pemancar dan penerima optik yang harus digunakan. Redaman sinyal cahaya yang merambat di sepanjang serat merupakan pertimbangan penting dalam desain sebuah sistem komunikasi optik, karena menentukan peran utama dalam menentukan jarak transmisi maksimum antara pemancar dan penerima.
53 pendek kemungkinan jarak span antar pengulang. Faktor-faktor yang menimbulkan terjadinya redaman pada transmisi fiber optik antara lain :
1. Absorbtion (Penyerapan)
Faktor penyerapan terjadi karena dua kemungkinan yaitu penyerapan dari luar dan penyerapan dari dalam. Untuk penyerapan dari luar terjadi karena impunty dalam fiber seperti : besi, cobalt, ion OH, dan sebagainya. Sedangkan penyerapan dari dalam disebabkan bahan pembuat fiber itu sendiri.
2. Scattering (Hamburan)
Hamburan umumnya terjadi karena tidak homogennya struktur fiber optik, kerapatan (density) yang tidak merata dan yang terakhir adalah komposisi yang tidak fluktuasi.
3. Bending (Pembengkokan)
Ada dua jenis bending (pembengkokan) yaitu macrobending dan microbending. Macrobending adalah pembengkokan serat optik dengan radius yang panjang bila dibandingkan dengan radius serat optik. Redaman ini dapat diketahui dengan menganalisis distribusi modal pada serat optik. Microbending adalah pembengkokan-pembengkokan kecil pada serat optik akibat ketidakseragaman dalam pembentukan serat atau akibat adanya tekanan yang tidak seragam pada saat pengkabelan. Salah satu cara untuk menguranginya adalah dengan menggunakan jacket yang tahan terhadap tekanan.
Redaman (α) sinyal atau rugi-rugi serat optik didefenisikan sebagai perbandingan antara daya output optik (Pout) terhadap daya input optik (Pin) sepanjang serat L, dimana dapat ditunjukkan pada Persamaan 3.1 [10].
α =
���log
���54 dimana :
L = Panjang serat optik (km) Pin = Daya input optik (Watt) Pout = Daya output optik (Watt) α = Redaman
Menurut rekomendasi ITU-T, kabel serat optik harus mempunyai koefisien redaman 0.5 dB/km untuk panjang gelombang 1310 nm dan 0.4 dB/km untuk panjang gelombang 1550 nm. Tapi besarnya koefisien ini bukan merupakan nilai yang mutlak, karena harus mempertimbangkan proses pabrikasi, desain komposisi fiber, dan desain kabel.
Untuk itu terdapat range redaman yang masih diijinkan yaitu 0.3 - 0.4 dB/km untuk panjang gelombang 1310 nm dan 0.17 - 0.25 dB/km untuk panjang gelombang 1550 nm. Selain itu, koefisien redaman mungkin juga dipengaruhi spektrum panjang gelombang yang diperoleh dari hasil pengukuran pada panjang gelombang yang berbeda.
3.3.2 Signal to Noise Ratio
55 S/N adalah pengukuran berdasarkan perbandingan antara level power sinyal informasi dengan level power noise yang diterima. Pengukuran S/N ini biasanya dilakukan pada sistem komunikasi analog pada bagian penerima untuk menunjukkan kualitas sinyal terima dibandingkan dengan noisenya dapat di lihat pada Persamaan 3.2 [9].
SNR = Daya sinyal informasi
Daya sinyal derau
(3.2)
S/N juga digunakan sebagai patokan batas ambang sinyal informasi analog yang masih dapat diterima dengan baik.
3.4Langkah – Langkah Modernisasi dari Kabel Tembaga Menjadi Fiber Optik.
Lingkup pekerjaan penggelaran Outside Plan Fiber To The Home (OSP FTTH) adalah pengadaan dan pemasangan kabel serat optik, perangkat terminasi (ODC (Optical Distribution Cabinet), ODP (Optical Distribution Point), OTP (Optical termination Point), Roset), dan aksesoris pendukung lainnya untuk system Fiber To The Home (FTTH). Pengadaan dan pemasangan OSP FTTH beserta kelengkapannya dan bertanggung jawab penuh secara sistem. Adapun langkah – langkah modernisasi dari kabel tembaga menjadi serat optik yaitu :
1. Project Management
56 yaitu SDM/ tenaga kerja, material, mesin/ peralatan, teknologi, biaya/ modal.
2. Survey, Planning dan Design OSP, dan DRM (Design Review Management).
Survey detail harus dilaksanakan oleh kontraktor dengan didampingi personil TELKOM. Laporan rinci hasil survey harus dibuat dan diserahkan kepada TELKOM untuk dilanjutkan pada proses DRM.
3. Pengadaan dan Pemasangan kabel Primer FO (dari STO s.d ODC)
menggunakan Core type G.652D untuk jenis kabel duct, burried dan aerial dengan proteksi HDPE/subduct/Microduct pada kedalaman 1,5 meter.
4. Pengadaan dan Pemasangan kabel Sekunder FO (dari ODC s.d ODP) menggunakan type G.652D untuk jenis kabel duct ditanam tidak langsung dengan proteksi HDPE pada kedalaman s.d 1,5 meter atau jenis kabel aerial dengan selubung percore yang menggunakan barrier.
5. Pengadaan dan Pemasangan Drop Cable FO (dari ODP s.d OTP / Roset) menggunakan type G.657 untuk jenis kabel duct ditanam dengan proteksi PVC pada kedalaman 0.6 meter atau menggunakan jenis kabel aerial. 6. Integrasi dengan kabel serat optik eksisting, sistim grounding eksisting dan
57 7. Site acquisition untuk penempatan ODC/OTB (baik dilapangan maupun
digedung/high rise building).
8. Pengujian / pengetesan karakteristik kabel serat optik. 9. Pengurusan perijinan dari pihak ketiga.
10.Menginstalasi secara bertahap fiber optik mulai dr MDF, diinstalasi didekat MDF.
11.Menginstalasi ODC didekat RK, dari ODF ke ODC dihubungkan dengan kabel feeder fiber optik.
12.Menginstalasi ODP didekat DP, dari ODC ke ODP dihubungkan dengan kabel distribusi fiber optik.
13.Menginstalasi OTP didekat KTB, dari ODP ke OTP dihubungkan dengan kabel drop fiber optik.
14.Kemudian OTP ke rumah pelanggan dihubungkan dengan kabel indoor fiber optik dan dirumah pelanggan fiber optik dihubungkan ke splitter. 15.Kabel tembaga yang ada diganti dengan fiber optik yg sudah terinstalasi
dan dihubungkan ke splitter diterminal pelanggan, dan kebanyakan pengguna fiber optik ke pelanggan adalah perumahan, dan kalangan bisnis. Nama – nama lokasi yang sudah menggunakan fiber optik sampai ke pelanggan antara lain :
58
BAB IV
MODERNISASI JARINGAN AKSES TEMBAGA DENGAN
FIBER OPTIK SAMPAI DENGAN KE PELANGGAN
4.1Umum
Pada Tugas Akhir ini akan dibahas memodernisasi jaringan akses tembaga menjadi fiber optik sampai dengan ke pelanggan dan alasan – alasan dibutuhkannya saluran fiber optik sampai ke pelanggan.
4.2Analisis Kebutuhan Bandwidth
Salah satu alasan memodernisasi jaringan akses tembaga menjadi fiber optik sampai dengan ke pelanggan yaitu pada kebutuhan bandwidth untuk layanan. Kebutuhan bandwidth pada kabel tembaga dan fiber optik sebagai berikut:
1. Dengan Kabel Tembaga (sistem lain) Bandwidth kabel tembaga : 4 Mbps
Aplikasi : a. Telepon membutuhkan 4 KHz b. Internet membutuhkan 64 Kbps
2. Dengan Serat Optik
Bandwidth serat optik : 150 Mbps – 600 Mbps
59 Tabel 4.1 Kebutuhan Bandwidth Aplikasi yang Ada
Dari kebutuhan bandwidth diatas tampak bahwa kabel tembaga memiliki bandwidth yang kecil sekitar 4 Mbps sedangkan dari Tabel 4.1 tampak bahwa pelanggan saat ini membutuhkan aplikasi – aplikasi yang bandwidthnya mencapai 48,1 Mbps. Oleh karena itu kabel serat optik menjadi pilihan pada saat ini.
4.3Analisis Kebutuhan Alat ukur
Alat utama yang sangat dibutuhkan dalam melaksanakan trouble shooting untuk gangguan yang terjadi pada jaringan akses karena tanpa menggunakan alat ukur tidak bisa melakukan apa-apa terhadap gangguan yang terjadi.
a. Dengan Kabel Tembaga alat ukur yang digunakan yaitu :
1. Continuity tester / Cable Identifier untuk pengukuran kontinuitas kabel. 2. AVO Meter/Digital Multimeter untuk :
a. Pengukuran arus listrik (searah dan bolak-balik) b. Pengukuran tegangan listrik (searah dan bolak-balik) c. Pengukuran tahanan jerat (loop)
d. Pengukuran tahanan screen
NO Aplikasi Bandwidth (Mbps)
1 Internet 10
2 Telepon 0.1
3 2 SDTV Channels 6
4 2 HDTV Channels 32
60 e. Kontinuitas saluran
3. Megger (Insulation Tester) untuk pengukuran Tahanan Isolasi. 4. Grounding Tester untuk pengukuran harga tahanan pentanahan.
5. Bit Error Rate (BER Test) untuk mengukur kesalahan bit yang diterima. 6. Fault Locater untuk mengetahui letak titik kerusakan kabel dan mencari
rute kabel.
7. Oscillator/Generator & Level Meter untuk mengukur Redaman Saluran, Cross Talk, Impedansi Saluran, dan lain lain.
8. Subscriber Line Tester/Kit (SLK-xx) untuk mengukur dengan praktis sebagian besar parameter elektris jaringan kabel tembaga, diantaranya : Redaman Saluran, Cross Talk, Impulse Noise, White Noise, panjang saluran, dan lain lain untuk berbagai jenis layanan/teknologi x-DSL.
9. Subscriber Loop Analyzer 965 DSP untuk mengukur Redaman Saluran, untuk mengetahui titik kerusakan kabel, panjang saluran, dan lain lain untuk berbagai jenis layanan/teknologi x-DSL.
b. Dengan Serat Optik alat ukur yang digunakan yaitu : 1. OTDR ( Optical Time Domain Reflectometer)
61 Gambar 4.1 OTDR (Optical Time Domain Reflectometer)
2. OPM (Optical Power Meter)
Optical Power Meter untuk mengukur daya yang terjadi pada suatu link tertentu berdasarkan spesifikasi yang digunakan. Untuk lebih jelas Optical Power Meter dapat dilihat pada Gambar 4.2.
[image:62.595.110.489.417.637.2]
Gambar 4.2 Optical Power Meter
62 4.4Analisis Biaya
Salah satu lagi alasan memodernisasi jaringan akses tembaga menjadi fiber optik sampai dengan ke pelanggan yaitu pada biayanya.
1. Dengan Kabel Tembaga, dibutuhkan biaya – biaya sebagai berikut: - Harga 1 m pair kabel tembaga Rp. 50,-
- Biaya pasang Rp. 50,-
- Maka harga 3 km kabel, 1200 pair adalah Rp. (50+50) X 3000 X 1200 = Rp.360.000.000,-
2. Dengan Serat Optik, dibutuhkan biaya – biaya sebagai berikut:
- Fiber optik 12 urat ( kapasitas 12X40.000 saluran) Rp. 50.000,-/ meter. - Maka untuk 3 km harganya Rp. 150.000.000,-
Untuk lebih jelas perbedaan antara kebutuhan biaya dan bandwidth yang dapat dicapai kabel tembaga dan fiber optik pada jarak 3 km dapat dilihat pada Tabel 4.2
Tabel 4.2 Perbedaan Antara Kebutuhan Biaya dan Bandwidth Kabel Tembaga dan Fiber Optik
NO Item Kabel Tembaga (3 km) Serat Optik (3 km)
1 Biaya Rp. 360.000.000,- Rp. 150.000.000,-
2 Bandwidth 20 Mbps ≥ 100 Mbps
63 Untuk menentukan berapa besar bandwidth yang dibutuhkan oleh pelanggan, operator harus melakukan evaluasi terlebih dahulu berapa besar bandwidth yang dibutuhkan untuk mendeliver layanan yang akan diberikan. Karena kapasitas dan jarak menjadi batasan dalam pengembangan infrastruktur optik, maka perlu diperhatikan perangkat yang akan dipasang untuk menghandle bandwidth yang dibutuhkan tersebut. Perbandingan bandwidth untuk setiap teknologi dapat dilihat pada Tabel 4.3.
Tabel 4.3 Perbandingan Bandwidth Untuk Setiap Teknologi
64 teknologi EPON menyediakan bandwidth 1 Gbps downstream dan upstream, dengan asumsi sama di split kearah 32 pelanggan sehingga tersedia 31 Mbps bi-directional bandwidth ke setiap pelanggan. Teknologi GPON adalah teknologi PON terbaru dimana mendeliver 1.2 Gbps downstream, asumsi displit kearah 32 pelanggan maka setiap pelanggan akan tersedia bandwidth sebesar 37 Mbps. Untuk upstream dimana tersedia bandwidth layanan sebesar 622 Mbps dimana diasumsikan displit kearah 32 pelanggan maka setiap pelanggan akan tersedia bandwidth sebesar 19 Mbps. Sebagai pembanding teknologi aktif Ethernet menyediakan bandwidth dedicated bi-directional ke arah pelanggan sebesar 10/100/1000 Mbps. Representasi perbandingan terlihat pada Gambar 4.3.
Gambar 4.3 Layanan Bandwidth FTTx Perumahan
65 Tabel 4.4 Perbandingan Tipe Arsitektur Aktif dan Pasif
Parameter lain yang akan diperhitungkan adalah asumsi jumlah pelanggan serta asumsi bandwidth yang dibutuhkan oleh masing-masing pelanggan Bandwidth yang digunakan per pelanggan :
1. Pelanggan konvensional data : 64 Kbps, 512 Kbps, 1 Mbps, 2 Mbps, 5 Mbps 2. Pelanggan triple-play : 10 Mbps, 20 Mbps, 30 Mbps, 40 Mbps, 50 Mbps, 60
Mbps, 70 Mbps, 80 Mbps, 90 Mbps, 100 Mbps
66 sangat disarankan bahwa implementasi FTTx berbasis GPON digunakan untuk layanan dengan bandwidth besar (lebih dari 5 Mbps per pelanggan). Asumsi harga sewa bulanan triple play per pelanggan dapat dilihat pada Tabel 4.5.
Tabel 4.5 Asumsi Harga Sewa Bulanan Triple Play
Pada proyek CBD (Central Business District), biaya yang dikeluarkan untuk proyek instalasi di CBD sebesar Rp. 253.487.000,- dapat dilihat pada Lampiran G untuk lebih jelasnya. Untuk beberapa tahun kemudian dari proyek CBD, perusahaan dapat memperoleh keuntungan berdasarkan perhitungan sebagai berikut:
- Biaya/bulan/pelanggan = $56 x Rp.10.000,- = Rp. 560.000,- - Biaya/bulan/40 pelanggan = Rp. 560.000,- x 40 = Rp. 22.400.000,- - Biaya/tahun/40 pelanggan = Rp. 22.400.000,- x 12 =Rp. 268.800.000,- Dari perkiraan diatas dapat diketahui bahwa perusahaan telah memback up dana instalasi sebesar Rp. 253.487.000,- dan memperoleh keuntungan sebesar Rp. 15.313.000,- dalam jangka waktu 11 bulan.
4.5Analisis Konfigurasi Sistem
67 Gambar 4.4 Konfigurasi Dasar Jaringan Akses Tembaga
Elemen Jaringan Akses Tembaga Antara lain : 1. STO
2. MDF
3. Kabel Primer 4. RK
5. Kabel Sekunder 6. Kotak Pembagi / DP 7. Daerah Catu Langsung
8. Kabel Penanggal / Kabel Drop 9. Kotak Terminal Batas
68 11.Terminal Pelanggan
Jaringan lokal fiber optik merupakan jaringan akses dari sentral ke pelanggan dengan menggunakan fiber optik sebagai media aksesnya. Dengan menggunakan fiber optik sistem menjadi seperti pada Gambar 4.5.
Gambar 4.5 Konfigurasi Dasar Jaringan Akses Fiber Optik
Jaringan kabel fiber optik (Fiber to The X) paling sedikitnya terdapat 2 perangkat aktif (Opto Elektrik) yang dipasang di Central Office dan yang satu lagi dipasang didekat dan atau dilokasi pelanggan. Berdasarkan lokasi penempatan perangkat aktif yang dipasang didekat dan atau dilokasi pelanggan maka terdapat beberapa konfigurasi sbb:
1. Fiber To The Building (FTTB)
TKO (Terminal Kabel optik) terletak didalam gedung dan biasanya terletak pada ruang telekomunikasi dibasement atau tersebar dibeberapa lantai, FTTB dapat dianalogikan dengan Daerah Catu Langsung pada jaringan kabel tembaga.
69 TKO terletak disuatu tempat diluar bangunan, biasanya berupa kabinet yang ditempatkan dipinggir jalan sebagaimana biasanya RK. FTTZ dapat dianalogikan sebagai pengganti RK.
3. Fiber To The Curb (FTTC)
TKO terletak disuatu tempat diluar bangunan, baik didalam kabinet, diatas tiang maupun di Manhole, FTTC dapat dianalogikan sebagai pengganti Titik Pembagi.
4. Fiber To The Home (FTTH)
TKO terletak didalam rumah pelanggan, FTTH dapat dianalogikan sebagai pengganti Terminal Blok (TB).
[image:70.595.119.502.441.636.2]Dari penjelasan lokasi penempatan perangkat aktif yang dipasang didekat dan atau dilokasi pelanggan diatas dapat dilihat untuk lebih jelasnya pada arsitektur FTTx dan kabel tembaga ditunjukkan pada Gambar 4.6.
Gambar 4.6 Arsitektur FTTx dan Kabel Tembaga
70 Gambar 4.7 Elemen Jaringan Akses Fiber Optik
Dari gambar diatas dijelaskan untuk akses pelanggan dimana HRB (high rise building) terhubung dengan kabel tembaga sedangkan ke perumahan biasa terhubung dengan fiber optik. HRB merupakan nama lokasi untuk menempatkan perangkat telekomunikasi aktif maupun pasif, yang letaknya berada pada jaringan akses (biasanya digedung/ apartement).
Elemen Jaringan Akses Fiber Optik antara lain : 1. OLT
71 Gambar 4.8 OLT
2. ODF (Optical Distribution Frame)
Suatu perangkat yang berupa suatu frame tertutup dengan struktur mekanik berupa rack yang mempunyai fungsi utama sebagai tempat pegangan kabel (fiber) dan passive spliter, serta mampu melindungi elemen – elemen didalamnya yang digunakan untuk terminasi kabel serat optik yang berasal dari perangkat aktif.
3. Kabel Feeder
72
[image:73.595.164.451.86.236.2]
Gambar 4.9 Kabel Feeder 4. ODC
Suatu perangkat pasif yang diinstalasi diluar STO bisa dilapangan (Outdoor) dan juga bisa didalam ruangan (Indoor), yang mempunyai fungsi sbb:
a. Sebagai titik terminasi ujung kabel feeder dan pangkal kabel distribusi b. Sebagai titik distribusi kabel dari kapasitas besar (feeder) menjadi
beberapa kabel yang kapasitasnya lebih kecil (distribusi) untuk flesibilitas.
c. Tempat spliter
[image:73.595.244.378.552.705.2]d. Tempat penyambungan
Gambar ODC untuk lebih jelas dapat dilihat pada Gambar 4.10.
73 5. Kabel Distribusi
Kabel fiber optik yang diinstalasi / diterminasi dari ODC ke ODP (Optical Distribution Point). Kabel Distribusi berfungsi untuk meneruskan informasi yang berupa sinyal optik mulai dari ODC sampai dengan ODP, menggunakan kabel fiber optic single mode tipe G652D.
6. ODP
Suatu perangkat pasif yang diinstalasi diluar STO bisa dilapangan (Outdoor) dan juga bisa didalam ruangan (Indoor), yang mempunyai fungsi sbb:
a. Sebagai titik terminasi ujung kabel distribusi dan titik pangkal kabel drop.
b. Sebagai titik distribusi kabel distribusi menjadi beberapa saluran penganggal.
c. Tempat spliter
d. Tempat penyambungan
ODP untuk lebih jelas dapat dilihat pada Gambar 4.11
[image:74.595.138.491.502.614.2]
Gambar 4.11 ODP 7. Kabel Drop
74 kabel tipe ini digunakan maksudnya untuk menanggulangi lokasi instalasinya yang banyak belokan – belokan sehingga harus menggunakan optik yang bending insensitive. Kabel drop untuk lebih jelas dapat dilihat pada Gambar 4.12
Gambar 4.12 Kabel Drop 8. OTP
Suatu perangkat pasif yang dipasang dirumah pelanggan, yang berfungsi sebagai berikut :
1. Titik terminasi atau titik tambat akhir dari kabel drop
2. Tempat sambungan core optik / peralihan dari kabel outdoor dengan indoor.
[image:75.595.368.510.584.696.2]Kapasitas OTP biasanya 1, 2 dan 4 port, untuk lebih jelasnya dapat dilihat pada Gambar 4.13
[image:75.595.120.284.584.714.2]75 9. Kabel Indoor
[image:76.595.112.514.278.384.2]Kabel fiber optik yang diinstalasi / diterminasi dari OTP ke roset optic. Kabel Indoor yang berfungsi meneruskan informasi yang berupa gelombang cahaya, kabel indoor ini juga menggunakan tipe G 657 A/B seperti pada kabel drop dikarenakan banyak sekali melewati tikungan ataupun lekukan didalam rumah / gedung. Kabel Indoor untuk lebih jelas dapat dilihat pada Gambar 4.14
Gambar 4.14 Kabel Indoor
10.Roset
[image:76.595.117.276.561.703.2]Suatu perangkat pasif yang diletakkan didalam rumah pelanggan, yang menjadi titik terminasi akhir daripada kabel fiber optic, kapasitas roset biasanya 1 atau 2 port. Untuk lebih jelas dapat dilihat pada Gambar 4.15
76 11.ONU / ONT
Suatu perangka aktif (Opto-Elektrik) yang dipasang disisi pelanggan, dimana ONU / ONT mempunyai fungsi sbb:
1. Mengubah sinyal optik menjadi sinyal elektrik 2. Sebagai alat demultiplex
Keluaran dari ONU / ONT adalah layanan: 1. Telepon (Voice)
2. Data dan Internet 3. IPTV
[image:77.595.115.512.389.497.2]Untuk lebih jelas ONT / ONU dapat dilihat pada Gambar 4.16
Gambar 4.16 ONU / ONT
