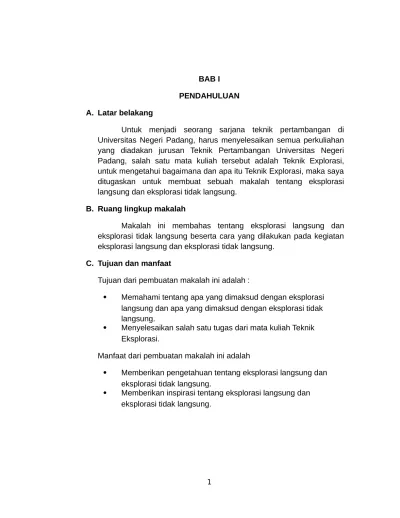

BAB I PENDAHULUAN A. Latar belakang
Untuk menjadi seorang sarjana teknik pertambangan di Universitas Negeri Padang, harus menyelesaikan semua perkuliahan yang diadakan jurusan Teknik Pertambangan Universitas Negeri Padang, salah satu mata kuliah tersebut adalah Teknik Explorasi, untuk mengetahui bagaimana dan apa itu Teknik Explorasi, maka saya ditugaskan untuk membuat sebuah makalah tentang eksplorasi langsung dan eksplorasi tidak langsung.
B. Ruang lingkup makalah
Makalah ini membahas tentang eksplorasi langsung dan eksplorasi tidak langsung beserta cara yang dilakukan pada kegiatan eksplorasi langsung dan eksplorasi tidak langsung.
C. Tujuan dan manfaat
Tujuan dari pembuatan makalah ini adalah :
Memahami tentang apa yang dimaksud dengan eksplorasi langsung dan apa yang dimaksud dengan eksplorasi tidak langsung.
Menyelesaikan salah satu tugas dari mata kuliah Teknik Eksplorasi.
Manfaat dari pembuatan makalah ini adalah
Memberikan pengetahuan tentang eksplorasi langsung dan eksplorasi tidak langsung.
BAB II PEMBAHASAN A. Definisi
Eksplorasi adalah kegiatan teknis ilmiah untuk mencari tahu suatu area, daerah, keadaaan, ruang yang sebelumnya tidak diketahui keberadaan akan isinya. Eksplorasi yang ilmiah akan memberikan sumbangan terhadap khazanah ilmu pengetahuan. Eksplorasi tidak hanya dilakukan disuatu daerah, dapat pula di kedalaman laut yang belum pernah dijelajah, ruang angkasa, bahkan wawasan alam pikiran (eksloration of the mind) (Koesoemadinata, 2000).
Sedangkan istilah eksplorasi menurut bahasa inggris dan belanda mempunyai 2 pengertian (Koesoemadinata, 2000) :
Melakukan perjalanan (di suatu kawasan yang tidak atau sedikit diketahui sebelumnya) untuk mempelajari gejala alam,
penduduk, dan sebagainya.
Mempelajari secara rinci, memeriksa secara teliti, menyelidiki. Dalam dunia geologi dan pertambangan arti eksplorasi adalah pengertian yang kedua, sedangkan dalam masyarakat luas adalah pengertian yang pertama.
Menurut Thomas Kunh, 1962 dalam Koesoemadinata, 2000 dalam bukunya The structure of scientific revolution memberi pengertian bahwa jika seseorang akan mencari sesuatu sadar/tidak sadar dia harus sudah mempunyai model yang dicarinya. Begitu juga bagi seorang geolog, harus sudah mempunyai bayangan model dan konsep dari eksplorasi. Selain itu juga harus mengetahui sistem yang efektif untuk melakukan kegiatan eksplorasi di suatu daerah yang dicari. Yang terakhir menentukan metoda untuk mencari dan melacak cebakan mineral, gejala – gejala geologi, dan sebagainya.
B. Metode eksplorasi langsung
Metode eksplorasi langsung mempunyai pengertian bahwa pengamatan dapat dilakukan secara kontak visual dan fisik dengan kondisi bawah atau kondisi atas permukaan, terhadap endapan yang dicari serta dapat dilakuakan deskripsi megaskropis atau mikroskopis, pengukuran, dan sampling terhadap objek yang dianalisis. begitu juga dengan interpretasi yang dilakukan, dapat berhubungan langsung dengan fakta-fakta dari hasil pengamatan lapangan. Metode eksplorasi langsung ini dapat dilakukan (diterapkan) pada sepanjang kegiatan eksplorasi (tahap awal s/d detail).
Beberapa metode (aspek) yang akan dipelajari sehubungan dengan Metode eksplorasi Langsung ini adalah :
Pemetaan geologi/alterasi.
Tracing float, paritan, dan sumur uji.
Sampling (pengambilan dan preparasi conto). Pemboran eksplorasi dan sampling pemboran
a. Pemetaan Geologi/Alterasi
Pemetaan geologi merupakan suatu kegiatan pendataan informasi-informasi geologi permukaan dan menghasilkan suatu bentuk laporan berupa peta geologi yang dapat memberikan gambaran mengenai penyebaran dan susunan batuan (lapisan batuan), serta memuat informasi gejala-gejala struktur geologi yang mungkin mempengaruhi pola penyebaran batuan pada daerah tersebut. Selain pemetaan informasi geologi, pada kegiatan ini juga sekaligus memetakan tanda-tanda mineralisasi yang berupa alterasi mineral.
mungkin sudah cukup memadai, namun pada tahap prospeksi s/d penemuan, skala peta geologi sebaiknya 1 : 10.000 s/d 1 : 2.500. Pada tahapan eksplorasi awal, pengumpulan data (informasi singkapan) dapat dilakukan dengan menggunakan palu dan kompas geologi, serta penentuan posisi melalui orientasi lapangan atau dengan cara tali-kompas.
Namun dalam tahapan eksplorasi lanjut s/d detail, pengamatan singkapan dapat diperluas dengan menggunakan metode-metode lain seperti uji sumur, uji parit, maupun bor tangan atau auger, sedangkan penentuan posisi dilakukan dengan menggunakan alat ukur permukaan seperti pemetaan dengan plane table atau dengan teodolit.
b. Singkapan
Informasi-informasi geologi permukaan tersebut pada umumnya diperoleh melalui pengamatan (deskripsi) singkapan-singkapan batuan. Singkapan dapat didefinisikan sebagai bagian dari tubuh batuan/urat/badan bijih yang tersingkap (muncul) di permukaan akibat adanya erosi (pengikisan) lapisan tanah penutupnya.
Singkapan-singkapan tersebut dapat ditemukan (dicari) pada bagian-bagian permukaan yang diperkirakan mempunyai tingkat erosi/pengikisan yang tinggi, seperti :
Pada puncak-puncak bukit, dimana pengikisan berlangsung intensif.
Pada aliran sungai, dimana arus sungai mengikis lapisan tanah penutup.
Pada dinding lembah, dimana tanah dapat dikikis oleh air limpasan.
Pada bukaan-bukaan akibat aktivitas manusia, seperti tebing jalan, sumur penduduk, atau pada parit-parit jalan, tambang yang sudah ada.
Pengukuran jurus dan kemiringan (strike & dip) lapisan yang tersingkap.
Pengukuran dan pengamatan struktur-struktur geologi (minor atau major) yang ada.
Pemerian (deskripsi) singkapan, meliputi kenampakan megaskopis, sifat-sifat fisik, tekstur, mineral-mineral utama/sedikit/aksesoris, fragmen-fragmen, serta dimensi endapan.c. Lintasan (Traverse)
Dalam melakukan pemetaan geologi yang sistematis, dibutuhkan lintasan-lintasan pengamatan yang dapat mencakup seluruh daerah pemetaan. Perencanaan lintasan tersebut sebaiknya dilakukan setelah gambaran umum seperti kondisi geologi regional dan geomorfologi daerah diketahui, agar lintasan yang direncanakan tersebut efektif dan representatif. Pada prinsipnya, lintasan-lintasan yang dibuat pada aliran-aliran sungai atau jalur-jalur kikisan yang memotong arah umum perlapisan, dengan tujuan dapat memperoleh variasi litologi (batuan). Kadang-kadang juga diperlukan lintasan-lintasan yang searah dengan jurus umum perlapisan dengan tujuan dapat mengetahui kemenerusan lapisan. Secara umum lintasan (traverse) pemetaan ada 2 (dua), yaitu lintasan terbuka dan lintasan tertutup. Lintasan terbuka mempunyai titik awal dan titik akhir yang tidak sama, sedangkan lintasan tertutup bersifat loop (titik awal dan titik akhir sama).
Namun yang perlu (penting) diperhatikan, informasi-informasi yang diperoleh dari lintasan-lintasan yang dibuat dapat digunakan sebagai dasar dalam melakukan korelasi (interpretasi) batas satuan-satuan litologi.
lintasan kompas yang dianggap paling lengkap memuat informasi litologi keseluruhan wilayah.
d. Interpretasi dan informasi data
Informasi-informasi yang dapat dipelajari atau dihasilkan dari kegiatan pemetaan geologi/alterasi antara lain :
Posisi atau letak singkapan (batuan, urat, atau batubara). Penyebaran, arah, dan bentuk permukaan dari endapan, bijih,
atau batubara.
Penyebaran dan pola alterasi yang ada.
Variasi, kedudukan, kontak, dan ketebalan satuan litologi (stratigrafi atau formasi).
Struktur geologi yang mempengaruhi kondisi geologi daerah. Informasi-informasi pendukung lainnya seperti geomorfologi,
kondisi geoteknik dan hidrologi. Bangunan-bangunan, dll.
Sedangkan dalam melakukan interpretasi tersebut, beberapa kaidah dasar geologi perlu diperhatikan, antara lain :
Efek fisiografis ; berhubungan dengan topografi dan morfologi. Zona-zona mineralogis ; berhubungan dengan batas zona
endapan/bijih, zona pelapukan, dan zona (penyebaran) alterasi. Aspek stratigrafi dan litologi ; berhubungan dengan perlapisan
batuan, zona-zona intrusi, dan proses sedimentasi. Aspek struktur ; berhubungan dengan ketidak selarasan,
patahan, lipatan, zona kekar, kelurusan-kelurusan, dll. Dari hasil pemetaan geologi/alterasi yang baik, maka dapat memberikan manfaat antara lain :
Daerah (zona) pembawa bijih (zona endapan) dapat diketahui (diperkirakan).
Dapat disusun model geologi endapan yang bersangkutan. Pekerjaan eksplorasi yang berlebihan (di luar zona
bijih/endapan) dapat dihindarkan (efisiensi).
e.
Tracing Float, Paritan, dan Sumur UjiSelain pemetaan geologi melalui pengamatan (pendiskripsian) singkapan, penyusuran (pencarian) lokasi endapan bijih dapat juga dilakukan dengan tracing float, paritan atau sumur uji. Secara teoritis, dengan melakukan kombinasi kegiatan antara pemetaan geologi, tracing float, paritan, dan sumur uji dengan mengumpulkan petunjuk-petunjuk ke arah bijih, maka lokasi endapan dapat diketahui (ditemukan).
a)
Tracing floatFloat adalah fragmen-fragmen atau pecahan-pecahan (potongan-potongan) dari badan bijih yang lapuk dan tererosi. Akibat adanya gaya gravitasi dan aliran air, maka float ini ditransport ke tempat-tempat yang lebih rendah (ke arah hilir). Pada umumnya, float ini banyak terdapat pada aliran sungai-sungai.
Tracing (penjejakan perunutan) float ini pada dasarnya merupakan kegiatan pengamatan pada pecahan-pecahan (potongan-potongan) batuan seukuran kerakal s/d boulder yang terdapat pada sungai-sungai, dengan asumsi bahwa jika terdapat pecahan-pecahan yang mengandung mineralisasi, maka sumbernya adalah pada suatu tempat di bagian hulu dari sungai tersebut. Dengan berjalan ke arah hulu, maka diharapkan dapat ditemukan asal dari pecahan (float) tersebut. Intensitas, ukuran, dan bentuk butiran float yang mengandung mineralisasi (termineralisasi) dapat digunakan sebagai indikator untuk menduga jarak float terhadap sumbernya. Selain itu sifat dan karakteristik sungai seperti kuat arus, banjir, atau limpasan juga dapat menjadi faktor pendukung. Selain dengan tracing float, dapat juga dilakukan tracing dengan pendulangan (tracing with panning). Pada tracing float, material yang menjadi panduan berukuran kasar (besar), sedangkan dengan menggunakan dulang ditujukan untuk material-material yang berukuran halus (pasir s/d kerikil). Secara konseptual tracing dengan pendulangan ini mirip dengan tracing float.
Trenching (pembuatan paritan) merupakan salah satu cara dalam observasi singkapan atau dalam pencarian sumber (badan) bijih/endapan.
Pada pengamatan (observasi) singkapan, paritan uji dilakukan dengan cara menggali tanah penutup dengan arah relatif tegak lurus bidang perlapisan (terutama pada endapan berlapis). Informasi yang diperoleh antara lain ; jurus bidang perlapisan, kemiringan lapisan, ketebalan lapisan, karakteristik perlapisan (ada split atau sisipan), serta dapat sebagai lokasi sampling.
Sedangkan pada pencarian sumber (badan) bijih, parit uji dibuat berupa series dengan arah paritan relatif tegak lurus terhadap jurus zona badan bijih, sehingga batas zona bijih tersebut dapat diketahui (lihat Gambar 6.4). Informasi yang dapat diperoleh antara lain ; adanya zona alterasi, zona mineralisasi, arah relatif (umum) jurus dan kemiringan, serta dapat sebagai lokasi sampling. Dengan mengkorelasikan series paritan uji tersebut diharapkan zona bijih/minerasisasi/badan endapan dapat diketahui.
Pembuatan trenching (paritan) ini dilakukan dengan kondisi umum sebagai berikut :
Terbatas pada overburden yang tipis,
Kedalaman penggalian umumnya 2–2,5 m (dapat dengan tenaga manusia atau dengan menggunakan eksavator/back hoe),
Pada kondisi lereng (miring) dapat dibuat mulai dari bagian yang rendah, sehingga dapat terjadi mekanisme self drainage (pengeringan langsung).
c) Test Pit (Sumur Uji)
dibutuhkan kedalaman yang lebih (> 2,5 m). Pada umumnya suatu deretan (series) sumur uji dibuat searah jurus, sehingga pola endapan dapat dikorelasikan dalam arah vertikal dan horisontal.
Sumur uji ini umum dilakukan pada eksplorasi endapan yang berhubungan dengan pelapukan dan endapan-endapan berlapis.
Pada endapan berlapis, pembuatan sumur uji ditujukan untuk mendapatkan kemenerusan lapisan dalam arah kemiringan, variasi litologi atap dan lantai, ketebalan lapisan, dan karakteristik variasi endapan secara vertikal, serta dapat digunakan sebagai lokasi sampling. Biasanya sumur uji dibuat dengan kedalaman sampai menembus keseluruhan lapisan endapan yang dicari, misalnya batubara dan mineralisasi berupa urat (vein).
Pada endapan yang berhubungan dengan pelapukan (lateritik atau residual), pembuatan sumur uji ditujukan untuk mendapatkan batas-batas zona lapisan (zona tanah, zona residual, zona lateritik), ketebalan masing-masing zona, variasi vertikal masing-masing zona, serta pada deretan sumur uji dapat dilakukan pemodelan bentuk endapan.
Pada umumnya, sumur uji dibuat dengan besar lubang bukaan 3–5 m dengan kedalaman bervariasi sesuai dengan tujuan pembuatan sumur uji. Pada endapan lateritik atau residual,
kedalaman sumur uji
dapat mencapai 30 m atau sampai menembus batuan dasar. Dalam pembuatan sumur uji tersebut perlu diperhatikan hal-hal sebagai berikut :
ketebalan horizon B (zona laterit/residual), ketinggian muka airtanah,
kemungkinan munculnya gas-gas berbahaya (CO2, H2S), kekuatan dinding lubang, dan
Sampel (conto) merupakan satu bagian yang representatif atau satu bagian dari keseluruhan yang bisa menggambarkan berbagai karakteristik untuk tujuan inspeksi atau menunjukkan bukti-bukti kualitas, dan merupakan sebagian dari populasi stastistik dimana sifat-sifatnya telah dipelajari untuk mendapatkan informasi keseluruhan.
Secara spesifik, conto dapat dikatakan sebagai sekumpulan material yang dapat mewakili jenis batuan, formasi, atau badan bijih (endapan) dalam arti kualitatif dan kuantitatif dengan pemerian (deskripsi) termasuk lokasi dan komposisi dari batuan, formasi, atau badan bijih (endapan) tersebut. Proses pengambilan conto tersebut disebut sampling (pemercontoan).
Sampling dapat dilakukan karena beberapa alasan (tujuan) maupun tahapan pekerjaan (tahapan eksplorasi, evaluasi, maupun eksploitasi).
Selama fase eksplorasi sampling dilakukan pada badan bijih (mineable thickness) dan tidak hanya terbatas pada zona mineralisasi saja, tetapi juga pada zona-zona low grade maupun material barren, dengan tujuan untuk mendapatkan batas yang jelas antara masing-masing zona tersebut.
Selama fase evaluasi, sampling dilakukan tidak hanya pada zona endapan, tapi juga pada daerah-daerah di sekitar endapan dengan tujuan memperoleh informasi lain yang berhubungan dengan kestabilan lereng dan pemilihan metode penambangan.
Sedangkan selama fase eksploitasi, sampling tetap dilakukan dengan tujuan kontrol kadar (quality control) dan monitoring front kerja (kadar pada front kerja yang aktif, kadar pada bench open pit, atau kadar pada umpan material).
Tipe endapan, pola penyebaran, serta ukuran endapan. Tahapan pekerjaan dan prosedur evaluasi,
Lokasi pengambilan conto (pada zona mineralisasi, alterasi, atau barren),
Kedalaman pengambilan conto, yang berhubungan dengan letak dan kondisi batuan induk.
Anggaran untuk sampling dan nilai dari bijih.
Beberapa kesalahan yang mungkin terjadi dalam sampling, antara lain:
Salting, yaitu peningkatan kadar pada conto yang diambil sebagai akibat masuknya material lain dengan kadar tinggi ke dalam conto.
Dilution, yaitu pengurangan kadar akibatnya masuknya waste ke dalam conto.
Erratic high assay, yaitu kesalahan akibat kekeliruan dalam penentuan posisi (lokasi) sampling karena tidak memperhatikan kondisi geologi.
Kesalahan dalam analisis kimia, akibat conto yang diambil kurang representatif.
Secara umum, dalam pemilihan metode sampling perlu diperhatikan karakteristik endapan yang akan diambil contonya. Bentuk keterdapatan dan morfologi endapan akan berpengaruh pada tipe dan kuantitas sampling. Aspek karakteristik endapan untuk tujuan sampling ini dapat dijelaskan sebagai berikut :
a) Pada endapan berbentuk urat
Komponen mineral atau logam tidak tersebar merata pada badan urat. Mineral bijih dapat berupa kristal-kristal yang kasar sehingga diperlukan sample dengan volume yang besar agar representatif. Kebanyakan urat mempunyai lebar yang sempit (jika dibandingkan dengan bukaan stope) sehingga rentan dengan dilution.
Perbedaan assay (kadar) antara urat dan batuan samping pada umumnya tajam, berhubungan dengan kontak dengan batuan samping, impregnasi pada batuan samping, serta pola urat yang menjari (bercabang), sehingga dalam sampling perlu dicari dan ditentukan batas vein yang jelas.
Fluktuasi ketebalan urat sulit diprediksi, dan mempunyai rentang yang terbatas, serta mempunyai kadar yang sangat erratic (acak/tidak beraturan) dan sulit diprediksi, sehingga diperlukan sampling dengan interval yang rapat.
Kebanyakan urat relatif keras dan bersifat brittle, sehingga cukup sulit untuk mencegah terjadinya bias akibat variabel kuantitas per unit panjang sulit dikontrol.
Sampling lanjutan kadang-kadang terbatas terhadap jarak (interval), karena pada umumnya harus dilanjutkan melalui pemboran inti.
b) Pada endapan stratiform
Endapan stratiform disini termasuk endapan-endapan logam dasar yang terendapkan selaras/sejajar dengan bidang perlapisan satuan litologi (litofasies), dimana mineral bijih secara lateral dikontrol oleh bidang perlapisan atau bentuk-bentuk sedimen yang lain (sedimentary hosted). Karakteristik umum tipe endapan ini yang berhubungan dengan metode sampling antara lain :
Mempuyai ketebalan yang cukup besar.
Mempunyai penyebaran lateral yang cukup luas.
Kadang-kadang diganggu oleh struktur geologi atau tektonik yang kuat, sehingga dapat menimbulkan masalah dalam sampling.
Arah kecenderungan kadar relatif seragam dan dapat diprediksi, namun kadang-kadang dapat terganggu oleh adanya remobilisasi, metamorfisme, atau berbentuk urat. Perubahan-perubahan gradual atau sistematis dalam kadar
Dalam beberapa kondisi mungkin terdapat mineralisasi yang berbutir halus dan kemudian berpengaruh pada besar volume material yang dilakukan sampling.
Pada tipe hosted by meta-sediment, perlu diperhatikan variabel ukuran conto akibat perubahan ukuran, kekerasan batuan, atau nugget effect.
Setempat dapat terjadi perubahan kadar yang moderat dan dapat menyebabkan kesalahan pada sampling yang signifikan.
Cut off kadar dapat gradasional (tidak konstan).
c) Pada endapan sedimen
Pada tipe endapan ini, termasuk endapan batubara, ironstones, potash, gipsum, dan garam, yang mempunyai karakteristik : Mempuyai kontak yang jelas dengan batuan samping.
Mempunyai fluktuasi perubahan indikator kualitas yang bersifat gradual.
Sampling sering dikontrol oleh keberadaan sisipan atau parting dalam batubara, sehingga interval sampling lebih bersifat ply per ply.
Perubahan (variasi) ketebalan lapisan yang cenderung gradual, sehingga anomali-anomali yang ditemukan dapat diprediksi lebih awal (washout, sesar, perlipatan, dll.), sehingga pola dan kerapatan sampling disesuaikan dengan variasi yang ada.
Rekomendasi pola sampling (strategi sampling) adalah dengan interval teratur secara vertikal, bed by bed (atau ply by ply), atau jika relatif homogen dapat dilakukan secara komposit.
d) Pada endapan porfiri
Karakteristik umum dari tipe endapan ini yang perlu diperhatikan adalah :
Mempuyai dimensi yang besar, sehingga sampling lebih
diprioritaskan dengan pemboran inti
Umumnya berbentuk non-tabular, umumnya mempunyai kadar yang rendah dan bersifat erratic, sehingga kadang-kadang dibutuhkan conto dalam jumlah (volume) yang besar, sehingga kadang-kadang dilakukan sampling melalui winze percobaan, adit eksplorasi, dan paritan.
Zona-zona mineralisasi mempunyai pola dan variabilitas yang beragam, seperti tipe disseminated, stockwork, vein, atau fissure, sehingga perlu mendapat perhatian khusus dalam pemilihan metode sampling.
Keberadaan zona-zona pelindian atau oksidasi, zona pengkayaan supergen, dan zona hipogen, juga perlu mendapat perhatian khusus.
Mineralisasi dengan kadar hipogen yang relatif tinggi sering terkonsentrasi sepanjang sistem kekar sehingga penentuan orientasi sampling dan pemboran perlu diperhatikan dengan seksama.
Zonasi-zonasi internal (alterasi batuan samping) harus selalu diperhatikan dan direkam sepanjang proses sampling. Variasi dari kerapatan pola kekar akan mempengaruhi kekuatan batuan, sehingga interval (kerapatan) sampling akan sangat membantu dalam informasi fragmentasi batuan nantinya.
g. Pemboran Explorasi
Salah satu keputusan penting di dalam kegiatan eksplorasi adalah menentukan kapan kegiatan pemboran dimulai dan diakhiri. Pelaksanaan pemboran sangat penting jika kegiatan yang dilakukan adalah menentukan zona mineralisasi dari permukaan. Kegiatan ini dilakukan untuk memperoleh gambaran mineralisasi dari permukaan sebaik mungkin, namun demikian kegiatan pemboran dapat dihentikan jika telah dapat mengetahui gambaran geologi permukaan dan mineralisasi bawah permukaan secara menyeluruh.
Dalam melakukan perencanaan pemboran, hal-hal yang perlu diperhatikan dan direncanakan dengan baik adalah :
2. tipe pemboran yang akan digunakan, 3. spasi pemboran,
4. waktu pemboran, dan
5. pelaksana (kontraktor) pemboran.
Selain itu aspek logistik juga harus dipikirkan dengan cermat, antara lain :
1. juru bor,
2. peralatan dan onderdil yang dibutuhkan, 3. alat transportasi,
4. konstruksi peralatan pemboran, dll.
Sedangkan faktor-faktor yang mempengaruhi pemilihan alat pemboran:
1. tujuan (open hole – coring),
2. topografi dan geografi (keadaan medan, sumber air),
3. litologi dan struktur geologi (kedalaman pemboran, pemilihan mata bor),
4. biaya dan waktu yang tersedia, serta 5. peralatan dan keterampilan.
Hasil yang diharapkan dari pemboran eksplorasi, antara lain : 1. identifikasi struktur geologi,
2. sifat fisik batuan samping dan badan bijih, 3. mineralogi batuan samping dan badan bijih, 4. geometri endapan,
5. sampling, dll.
Fluida bor yang sering digunakan dalam suatu operasi pemboran dapat berupa udara, air, lumpur atau campuran air dan lumpur. Fluida bor pada umumnya berfungsi untuk : (a) pendingin mata bor, (b) pelumas, (c) mengangkat sludge ke atas, (d) melindungi dinding lubang bor dari runtuhan.
h. Sampling Pemboran
Informasi dari lubang bor dapat diperoleh dari beberapa sumber batuan, inti bor atau sludge, geofisika bawah permukaan; dan informasi dari hasil pemboran. Pada bagian ini akan lebih ditekankan pada pengamatan geologi.
a) Pemboran inti (coring)
Core recovery (CR) atau perolehan inti sangat penting, biasanya dinyatakan dalam persen volume. Jika CR kurang dari 85–90% maka inti bor tersebut masih diragukan nilainya, hal ini berarti terjadi loss selama pemboran dan inti bor tersebut tidak menunjukkan conto yang sebenarnya.
Logging (pengamatan) inti bor biasanya dilakukan di samping lokasi bor untuk menentukan apakah pemboran dilanjutkan atau dihentikan. Beberapa organisasi memiliki prosedur standar dalam logging inti bor dan terminologi standar untuk mendeskripsikan sifat geologi. Logging awal pada lokasi bor biasanya dilengkapi dengan hasil analisis inti bor. Dari logging awal ini biasanya diperoleh data tentang gambaran umum struktur (rekahan dan orientasi) juga litologi (warna, tekstur, mineralogi, alterasi dan nama batuan) serta core recovery. Deskripsi harus dilakukan secara sistematis menyangkut kualitas dan kuantitasnya.
disimpan dalam core box untuk tujuan lain. Potongan batuan dari sludge dapat dikumpulkan selama pemboran; keduanya menggambarkan batuan yang dipotong oleh mata bor intan. Pemboran dengan menggunakan sirkulasi udara pada lubang dangkal biasanya menghasilkan cutting atau sludge yang sangat cepat kepermukaan. Namun demikian dengan pemboran inti sirkulasi air untuk lubang yang dalam sering terjadi cutting lambat naik ke permukaan, hal ini dapat dilihat bahwa untuk kedalaman 1000 m cutting dapat diambil dalam waktu 20 – 30 menit kepermukaan sehingga biasanya sludge yang dianalisis dahulu selama pemboran. b) Pemboran non-corring
Dalam pemboran non-coring kepingan (chips) batuan dapat diperoleh pada selang 1–2 m dalam keadaan kering dan dikumpulkan pada sisi lokasi bor, setelah dicuci conto tersebut lebih mudah untuk dianalisis secara mikroskopi. Conto tersebut dapat juga didulang untuk memperoleh mineral berat dan kemudian diberi perekat dan disusun sesuai interval untuk memberikan gambaran lubang bor tersebut.
c) Kombinasi core dan sludge
Core adalah inti bor yang ditampung dalam core barrel dimana ukuran inti sangat tergantung dengan ukuran mata bor. Sedangkan sludge adalah hancuran batuan yang diangkat (terbawa) oleh fluida bor, dan biasanya sludge ditampung dalam sludge tank.
C. Metoda Tidak Langsung
a. Metoda tidak langsung cara geofisika
Metoda ini berdasarkan hukum gaya tarik antara dua benda di alam. Bumi sebagai salah satu benda di alam juga menarik benda-benda lain di sekitarnya. Kalau sebuah bandul digantung dengan sebuah pegas, maka pegas tersebut akan merengganng akibat bandulnya mengalami gravitasi, di tempat yang gravitasinya rendah maka regangan tadi kecil dan di tempat yang gravitasinya besar maka regangan tadi juga lebih besar. Dengan demikian dapat diperkirakan bentuk struktur bawah tanah dari melihat besarnya nilai gravitasi dari bermacam-macam lokasi dari suatu daerah penyelidikan.
Di lapangan besarnya gravitasi ini diukur dengan alat yang disebut gravimeter, yaitu suatu alat yang sangat sensitif dan presisi. Gravimeter bekerja atas dasar “torsion balance”, maupun bantuk atau pendulum, dan dapat mengukur perbedaan yang kecil dalam gravitasi bumi di berbagai lokasi pada suatu daerah penyelidikan. Gaya gravitasi bumi dipengaruhi oleh besarnya ukuran batuan, distribusi atau penyebaran batuan, dan kerapatan (density) dari batuan. Jadi kalau ada anomali gravitasi pada suatu tempat, mungkin di situ terdapat struktur tertentu, seperti lipatan, tubuh intrusi dangkal, dan sebagainya. Juga jalur suatu patahan besar, meskipun tertutup oleh endapan aluvial, sering dapat diketahui karena adanya anomali gravitasi.
2. Metoda Magnetik
Arah dari medan magnet dinyatakan dalam cara-cara yang sudah lazim, sedang intensitas dinyatakan dalam apa yang disebut gamma. Medan magnet bumi secara normal memiliki intensitas 35.000 sampai 70.000 gamma jika diukur pada permukaan bumi. Bijih yang mengandung mineral magnetik akan menimbulkan efek langsung pada peralatan, sehingga dengan segera dapat diketahui.
Metoda eksplorasi dengan magneti sangat berguna dalam pencarian sasaran eksplorasi sebagai berikut :
Mencari endapan placer magnetik pada endapan sungai Mencari deposit bijih besi magnetik di bawah permukaan Mencari bijih sulfida yang kebetulan mengandung mineral
magnetit sebagai mineral ikutan
Intrusi batuan basa dapat diketahui kalau kebetulan mengandung magnetit dalam jumlah cukup
Untuk dapat mengetahui ketebalan lapisan penutup pada suatu batuan beku yang mengandung mineral magnetik. 3. Metoda Seismik
dipantulkan kepermukaan, hidrophone untuk gelombang di dasar laut.
Cepat rambat gelombang seismik pada batuan tergantung pada Jenis batuan
Derajat pelapukan Derajat pergerakan Tekanan
Porositas (kadar air)
Umur (diagenesa, konsolidasi, dll)
H. Mooney (1977) mengatakan bahwa harga cepat rambat gelombang akan lebih besar (dibandingkan) :
1. Batuan beku basa batuan beku asam
2. Batuan beku batuan sedimen
3. Sedimen terkonsolidasi sedimen un-konsolidasi 4. Sedimen unkonsolidasi sedimen un-konsolidasi
5. Soil basah soil kering
6. B. sedimen karbonat batupasir
7. Batuan utuh batuan terkekarkan
8. Batuan segar batuan lapuk
9. Batuan berat batuan ringan
10.Batuan berumur tua batuan berumur muda
4. Metoda Geolistrik
Dalam metoda ini yang diukur adalah tahanan jenis (resistivity) dari batuan. Yang dimaksud dengan tahanan jenis batuan adalah tahanan yang diberikan oleh masa batuan sepanjang satu meter dengan luas penampang satu meter persegi kalau dialiri listrik dari ujung ke ujung, satuannya adalah Ohm-m2/m atau disingkat Ohm-meter.
dipakai untuk mengukur voltage yang timbul karena arus tadi, elektrode ini disebut elektrode potensial atau “potential electode” disingkat P. ada beberapa cara dalam penyusun ke empat elektode tersebut, dua diantaranya banyak yang dipakai adalah cara Wenner dan cara Shlumberger.
b. Metoda tidak langsung cara geokimia
Pengukuran sistimatika terhadap satu atau lebih unsur jejak (trace elements) pada batuan, tanah, stream, air atau gas.
Tujuannya untuk mencari anomali geokimia berupa konsentrasi unsur-unsur yang kontras terhadap lingkungannya atau background geokimia.
Anomali dihasilkan dari mobilitas dan dispresi unsur-unsur yang terkonsentrasi pada zona mineralisasi. Anomali merupakan perbedaan-perbedaan yang mencolok antara satu titik atau batuan dengan titik lainnya.
Pada dasarnya eksplorasi jenis ini lebih cenderung untuk menentukan perbedaan mendasar (anomali) unsur-unsur yang terdapat pada tanah atau sampel yang kita cari. Proses untuk membedakan unsur ini dilakukan dengan beberapa reaksi kimia.
BAB III PENUTUP
Eksplorasi adalah kegiatan teknis ilmiah untuk mencari tahu suatu area, daerah, keadaaan, ruang yang sebelumnya tidak diketahui keberadaan akan isinya.
Beberapa metode (aspek) yang akan dipelajari sehubungan dengan Metode eksplorasi Langsung ini adalah :
Pemetaan geologi/alterasi.
Tracing float, paritan, dan sumur uji.
Sampling (pengambilan dan preparasi conto). Pemboran eksplorasi dan sampling pemboran
