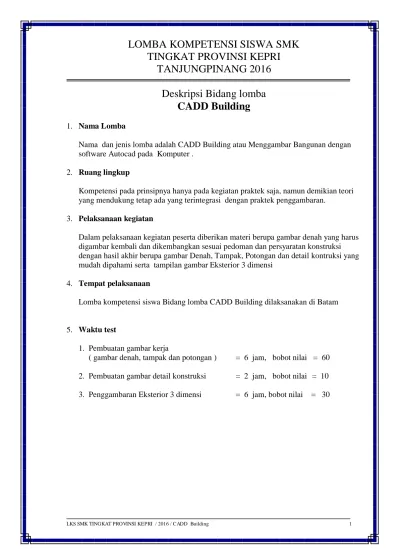

LKS SMK TINGKAT PROVINSI KEPRI / 2016 / CADD Building 1
LOMBA KOMPETENSI SISWA SMK
TINGKAT PROVINSI KEPRI
TANJUNGPINANG 2016
Deskripsi Bidang lomba
CADD Building
1. Nama Lomba
Nama dan jenis lomba adalah CADD Building atau Menggambar Bangunan dengan software Autocad pada Komputer .
2. Ruang lingkup
Kompetensi pada prinsipnya hanya pada kegiatan praktek saja, namun demikian teori yang mendukung tetap ada yang terintegrasi dengan praktek penggambaran.
3. Pelaksanaan kegiatan
Dalam pelaksanaan kegiatan peserta diberikan materi berupa gambar denah yang harus digambar kembali dan dikembangkan sesuai pedoman dan persyaratan konstruksi dengan hasil akhir berupa gambar Denah, Tampak, Potongan dan detail kontruksi yang mudah dipahami serta tampilan gambar Eksterior 3 dimensi
4. Tempat pelaksanaan
Lomba kompetensi siswa Bidang lomba CADD Building dilaksanakan di Batam
5. Waktu test
1. Pembuatan gambar kerja
( gambar denah, tampak dan potongan ) = 6 jam, bobot nilai = 60
2. Pembuatan gambar detail konstruksi = 2 jam, bobot nilai = 10
LKS SMK TINGKAT PROVINSI KEPRI / 2016 / CADD Building 2 TUGAS KE 1 : Membuat gambar kerja 2 dimensi ( ortografik )
WAKTU : 6 jam
1. Diberikan :
- Gambar Denah Bangunan dan ketentuan suatu bangunan.
2. Tugas :
- Gambar Denah
- Gambar Tampak depan, samping kiri, samping kanan dan belakang - Gambar Potongan memanjang dan melintang
Catatan :
Konstruksi bangunan:
- Tiang beton bertulang
- Dinding bata merah + plester + cat/keramik
- Lantai keramik
- Plafond gypsum dengan tinggi 350 cm
- Atap genteng keramik - Kemiringan atap : 30º
Ukuran kayu untuk:
- Kusen : 5/12 cm
- Papan (sirip bubungan /reuter, lisplang, panil pintu) : 3/25 cm
- Kayu konstruksi kuda-kuda :
Dalam gambar gunakan ukuran-jadi sesuai rencana
Gambar lengkap dengan dimensi, teks, simbol bahan yang digunakan
Gunakan Penggaris Skala untuk menentukan ukuran yang belum tercantum pada soal
Hal lain yang belum tercantum ditentukan sendiri oleh peserta.
LKS SMK TINGKAT PROVINSI KEPRI / 2016 / CADD Building 3 TUGAS KE 2 : Membuat gambar kerja detail konstruksi
WAKTU : 2 jam
1. Diberikan :
- Gambar konstruksi kuda-kuda berdasarkan gambar perencanaan yang anda buat pada tugas 1
2. Tugas :
- Buatlah gambar kerja tipe kuda-kuda yang anda rencanakan pada tugas 1
lengkap dengan ukuran bentang dan tinggi kuda-kuda serta nama bagian konstruksi/keterangan gambar dengan lengkap.
- Buatlah gambar detail sambungan/hubungan konstruksi kuda-kuda dan gambar
potongan bahan serta dilengkapi dengan ukuran dan keterangan gambar.
- Buatlah gambar isometrik kuda-kuda
Catatan :
- Gambar tipe kuda-kuda skala 1 : 50
- Gambar detail sambungan/hubungan konstruksi kuda-kuda skala 1 : 10
- Gambar isometrik kuda-kuda , skala ditentukan sendiri oleh peserta.
- Gambar lengkap dengan dimensi, teks, simbol bahan yang digunakan
- Gambar dimasukkan dalam kop etiket gambar yang sudah ditentukan.
3. Hasil
- Gambar kerja detail konstruksi dicetak pada kertas A4
- Simpan gambar hasil kerja Anda pada folder
D:\LKS2016\ Tugas-02-NamaPeserta-Kota
- File akhir karya tugas dibuat dalam format PDF dengan kaidah penulisan nama
file Tugas-Detailxx-NamaPeserta-Kota.pdf
LKS SMK TINGKAT PROVINSI KEPRI / 2016 / CADD Building 4 TUGAS KE 3 : Membuat gambar Eksterior Bangunan 3 dimensi
WAKTU : 6 jam
1. Diberikan :
- Gambar Denah Bangunan
2. Tugas :
- Buatlah gambar eksterior bangunan secara 3 dimensi sesuai dengan gambar denah.yang ada ( Tugas 1 )
- Tinggi bangunan, bentuk pintu/jendela, atap dan bahan lainnya disesuaikan dengan gambar rencana ( Tugas 1) serta kelengkapan lain yang berkaitan dengan
kebutuhan eksterior ditentukan peserta sendiri.
3. Hasil
- Gambar Eksterior 3 dimensi dicetak pada kertas foto ukuran A4 dalam bentuk
warna sesuai aplikasi material yang digunakan.
- Gambar dimasukkan dalam kop/etiket yang telah ditentukan. - Simpan gambar hasil kerja Anda pada folder
D:\LKS2016\ Tugas-03-NamaPeserta-Kota
- File akhir karya tugas dibuat dalam format PDF dengan kaidah penulisan nama file
Tugas-3D-NamaPeserta-Kota.pdf
