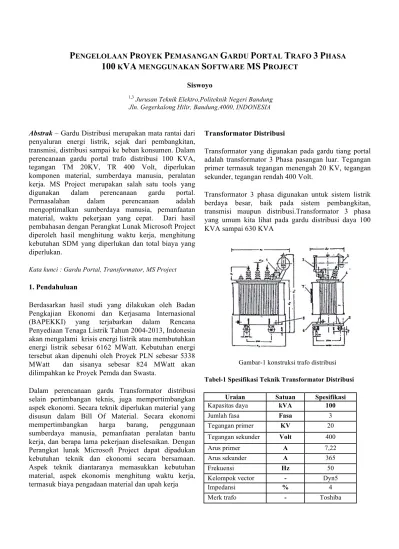

PENGELOLAAN PROYEK PEMASANGAN GARDU PORT

P

ENGELOLAAN

P

ROYEK

P

EMASANGAN

G

ARDU

P

ORTAL

T

RAFO

3

P

HASA

100

K

VA

MENGGUNAKAN

S

OFTWARE

MS

P

ROJECT

Siswoyo

1,3

Jurusan Teknik Elektro,Politeknik Negeri Bandung Jln. Gegerkalong Hilir, Bandung,4000, INDONESIA

Abstrak _{– Gardu Distribusi merupakan mata rantai dari}

penyaluran energi listrik, sejak dari pembangkitan, transmisi, distribusi sampai ke beban konsumen. Dalam perencanaan gardu portal trafo distribusi 100 KVA, tegangan TM 20KV, TR 400 Volt, diperlukan komponen material, sumberdaya manusia, peralatan kerja. MS Project merupakan salah satu tools yang

digunakan dalam perencanaan gardu portal.

Permasalahan dalam perencanaan adalah

mengoptimalkan sumberdaya manusia, pemanfaatan material, waktu pekerjaan yang cepat. Dari hasil pembahasan dengan Perangkat Lunak Microsoft Project diperoleh hasil menghitung waktu kerja, menghitung kebutuhan SDM yang diperlukan dan total biaya yang diperlukan.

Kata kunci : Gardu Portal, Transformator, MS Project 1. Pendahuluan

Berdasarkan hasil studi yang dilakukan oleh Badan Pengkajian Ekonomi dan Kerjasama Internasional

(BAPEKKI) yang terjabarkan dalam Rencana

Penyediaan Tenaga Listrik Tahun 2004-2013, Indonesia akan mengalami krisis energi listrik atau membutuhkan energi listrik sebesar 6162 MWatt. Kebutuhan energi tersebut akan dipenuhi oleh Proyek PLN sebesar 5338 MWatt dan sisanya sebesar 824 MWatt akan dilimpahkan ke Proyek Pemda dan Swasta.

Dalam perencanaan gardu Transformator distribusi selain pertimbangan teknis, juga mempertimbangkan aspek ekonomi. Secara teknik diperlukan material yang disusun dalam Bill Of Material. Secara ekonomi

mempertimbangkan harga barang, penggunaan

sumberdaya manusia, pemanfaatan peralatan bantu kerja, dan berapa lama pekerjaan diselesaikan. Dengan Perangkat lunak Microsoft Project dapat dipadukan kebutuhan teknik dan ekonomi secara bersamaan. Aspek teknik diantaranya memasukkan kebutuhan material, aspek ekonomis menghitung waktu kerja, termasuk biaya pengadaan material dan upah kerja

Transformator Distribusi

Transformator yang digunakan pada gardu tiang portal adalah transformator 3 Phasa pasangan luar. Tegangan primer termasuk tegangan menengah 20 KV, tegangan sekunder, tegangan rendah 400 Volt.

Transformator 3 phasa digunakan untuk sistem listrik berdaya besar, baik pada sistem pembangkitan, transmisi maupun distribusi.Transformator 3 phasa yang umum kita lihat pada gardu distribusi daya 100 KVA sampai 630 KVA

Gambar-1 konstruksi trafo distribusi

Tabel-1 Spesifikasi Teknik Transformator Distribusi

Uraian Satuan Spesifikasi

Kapasitas daya kVA 100

Jumlah fasa Fasa 3

Tegangan primer KV 20

Tegangan sekunder Volt 400
