BAB I

PENDAHULUAN

A. DISKRIPSI JUDUL

Pekerjaan menyambung dan mencabangkan kabel adalah merupakan dasar dari pekerjaan instalasi listrik, baik pada instalasi penerangan maupun instalasi tenaga. Untuk itu pada pekerjaan ini siswa diharapkan dapat melakukan dan menguasai dengan benar karena akan menunjang pada proses pembelajaran berikutnya.

Menyambung dan mencabangkan kabel merupakan salah satu bentuk dan alat bantu ajar yang dapat digunakan baik di kelas maupun untuk bengkel pada saat siswa melakukan praktek. Dengan modul ini maka diharapkan dapat meningkatkan efisiensi dan efektifitas proses belajar mengajar yang berorientasi pada proses pembelajaran tuntas.

Dengan modul ini diharapkan proses belajar mengajar akan menjadi program dan terencana untuk meningkatkan pengetahuan dan ketrampilan pada siswa didik.

B. PRASYARAT

Sebelum melakukan praktek menyambung dan mencabangkan kabel, siswa sudah harus mengetahui jenis-jenis kabel dan juga dapat menggunakan berbagai peralatan tangan listrik diantaranya tang , pengupas kabel, gergaji dan peralatan lain yang menunjang proses pekerjaan menyambung dan mencabangkan kabel.

C. PETUNJUK PENGGUNAAN MODUL

Langkah - langkah yang harus dilakukan untuk mempelajari modul ini:

a. Bagi siswa atau peserta didik:

1. Bacalah tujuan antara dan tujuan akhir dengan seksama,

(10)

3. Baca dan ikuti langkah kerja yang ada pada modul ini pada tiap proses pembelajaran sebelum melakukan atau mempraktekkan, 4. Persiapkan alat dan bahan yang digunakan pada setiap kegiatan

belajar yang sesuai dan benar,

5. Jawablah setiap pertanyaan pada tes formatif untuk masing-masing kegiatan belajar, cocokkan dengan kunci jawaban yang telah tersedia pada kunci jawaban,

6. Jawablah pertanyaan pada soal evaluasi dan cocokkan dengan kunci jawaban yang telah tersedia pada kunci jawaban.

b. Bagi guru pembina / pembimbing:

1. Dengan mengikuti penjelasan didalam modul ini, susunlah tahapan penyelesaian yang diberikan kepada siswa / peserta didik.

2. Berikanlah penjelasan mengenai peranan dan pentingnya materi dari modul ini.

3. Berikanlah penjelasan serinci mungkin pada setiap tahapan tugas yang diberikan kepada siswa.

4. Berilah contoh gambar-gambar atau barang yang sudah jadi, untuk memberikan wawasan kepada siswa.

5. Lakukan evaluasi pada setiap akhir penyelesaian tahapan tugas. 6. Berilah penghargaan kepada siswa didik yang setimpal dengan

hasil karyanya.

D. TUJUAN

1. Tujuan Antara

1. Peserta / siswa dapat menjelaskan dan melakukan cara menyam-bung kabel bentuk ekor babi dengan benar.

2. Peserta / siswa dapat menjelaskan dan me!akukan cara menyam-bung kabel bentuk puntir dengan benar.

3. Peserta / siswa dapat menjelaskan dan melakukan cara menyambung kabel bentuk bolak baik dengan benar.

(11)

5. Peserta / siswa dapat menjelaskan dan melakukan cara mencabang kabel bentuk datar dengan benar.

6. Peserta / siswa dapat menjelaskan dan melakukan cara mencabang kabel bentuk simpul dengan benar.

7. Peserta / siswa dapat menjelaskan dan melakukan cara mematri dan mengisolasi kabel.

2. Tujuan Akhir.

Setelah mempelajari modul ini peserta / siswa dapat: 1. menjelaskan macam-macam cara sambungan kabel, 2. menjelaskan macam-macam cara pencabangan kabel,

3. melakukan pekerjaan menyambung dan mencabangkan kabel dengan benar.

E. KOMPETENSI

Dengan menguasai modul ini diharapkan peserta / siswa didik dapat mempergunakan berbagai peralatan tangan untuk mengupas kabel, memuntir dan memasang isolator, sehingga dapat melaksanakan pekerjaan menyam-bung dan mencabangkan kabel dengan bentuk yang benar, rapi dan aman, dalam bentuk-bentuk; ekor babi (Pig tail), puntir, bolak balik (Turn back), sambungan kabel bernadi banyak, cabang datar (Plain joint) dan cabang simpul (Knotted tap joint).

F. CEK KEMAMPUAN

(12)

(13)

BAB II

PEMBELAJARAN

A. RENCANA BELAJAR SISWA / PESERTA DIDIK

(14)

B. KEGIATAN BELAJAR :

1. KEGIATAN BELAJAR 1 : MENYAMBUNG KABEL CARA EKOR BABI (Pig Tail)

Tujuan Kegiatan Pembelajaran 1:

Kegiatan belajar ini bertujuan untuk mendidik siswa menyam-bung cara ekor babi ialah cara menyambung kabel yang paling sederhana dan mudah untuk dipraktekkan. Sambungan ini digunakan untuk menyambung atau mencabangkan satu atau beberapa kabel pada satu titik. Penyambungan cara ini sering dijumpai pada kotak sambung dan umumnya dipasang "lasdop" sebagai pengikat dan sekaligus sebagai isolasi.

Uraian Materi 1:

Bentuk sambungan ekor babi ditunjukkan seperti gambar dibawah ini:

Tugas 1 :

Laksanakanlah penyambungan bentuk ekor babi dengan alat dan bahan berikut : 1. Penggaris baja / Mistar ukur 1 buah

2. Tang kombinasi 2 buah

3. Tang pengupas 1 buah

4. Tang potong 1 buah

5. Scaper / Kertas gosok 1 buah 6. Kabel NYA 20 Cm 2 buah

7. Busur 1 buah

8. Pisau 1 buah

(15)

Keselamatan dan Kesehatan Kerja 1. Gunakan pakaian praktek.

2. Baca dan pahami petunjuk atau langkah kerja. 3. Gunakan perlatan sesuai dengan fungsinya. 4. Hati-hati dalam menggunakan peralatan tangan. Langkah Kerja

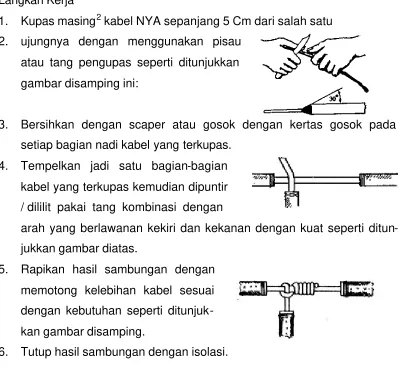

1. Kupas masing-masing kabel NYA sepanjang 5 Cm dari salah satu ujungnya dengan menggunakan pisau atau tang pengupas seperti ditunjukkan gambar disamping ini:

2. Bersihkan dengan scaper atau gosok dengan kertas gosok pada setiap bagian nadi kabel yang terkupas.

3. Tempelkan menjadi satu bagian-bagian kabel yang terkupas kemudian diputar dengan tang kombinasi dengan rapi dan kuat seperti yang.ditunjukkan gambar disamping ini:

4. Rapikan hasil sambungan dengan memotong kelebihan kabel sesuai dengan ukuran lasdop seperti ditunjukkan gambar disamping ini. 5. Tutup hasil samabungan

dengan lasdop seperti di-tunjukkan gambar disam-ping ini:

(16)

Tes Formatif 1:

1. Sebelum dilakukan penyambungan, apakah yang perlu dilakukan setela h kabel di kupas?

2. Kapan kita menyambung kabel bentuk ekor babi?

Kunci Jawaban Tes Formatif 1 :

1. Digosok/dibersihkan.

2. Pada instalasi yang menggunakan kotak sambung (T dos).

Lembar Kerja 1:

Laksanakanlah penyambungan bentuk ekor babi dengan benar dan rapi! Alat dan Bahan :

1. Penggaris baja / Mistar ukur 1 buah

5. Scaper / Kertas gosok 1 buah

6. Kabel NYA 20 Cm 2 buah

7. Busur 1 buah

8. Pisau 1 buah

(17)

2. KEGIATAN BELAJAR 2 : MENYAMBUNG KABEL CARA PUNTIR

Kegiatan belajar ini bertujuan untuk mendidik siswa menyambung cara puntir ialah cara menyambung kabel yang mempunyai tingkat kesulitan diatas penyambungan cara ekor babi. Sambungan ini digunakan untuk menyambung antara dua kabel yang berbentuk satu garis lurus .

Menyambung cara puntir ini dibedakan menjadi dua jenis yaitu sambungan bell hangers dan sambungan western union. Perbedaan dari kedua bentuk sambungan puntir tersebut terletak pada jumlah puntirannya, sedangkan cara menyambungnya adala h sama. Sambungan ini digunakan untuk menyambung kabel yang kurang panjang. Penyambungan cara ini sering dijumpai pada pekerjaan instalasi penerangan dalam rumah.

Bentuk sambungan ditunjukkan seperti gambar dibawah ini: a. bentuk sambungan puntir Bell hangers,

b. bentuk sambungan puntir Western union,

TUGAS 2 : Laksanakanlah penyambungan bentuk puntir : Alat dan Bahan:

1. Penggaris baja/Mistar ukur 1 buah 2. Tang kombinasi 2 buah 3. Tang pengupas 1 buah

(18)

7. Busur 1 buah

8. Pisau 1 buah

1. Kupas masing-masing kabel NYA sepanjang 15 Cm dari salah satu ujungnya dengan menggunakan pisau atau tang pengupas seperti ditunjukkan pada gambar dibawah ini:

2. Bersihkan dengan scaper atau gosok dengan kertas gosok pada bagian kabel yang terkupas.

3. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir pakai tang kombinasi dengan arah yang berlawanan kekiri dan kekanan dengan kuat seperti ditunjukkan gambar dibawah ini:

(19)

Gambar sambungan "bell hanaers'

5. Tutup hasil sambungan dengan isolasi, secara rapi.

Tes Formatif 2:

1. Dimanakah letak perbedaan sambungan puntir jenis Bell Hangers dan Western Union.

2. Kapan kita menyambung kawat/kabel dengan cara puntir.

1. Perbedaan Bell Hangers dengan Western Union terletak pada jumlah puntiran.

2. Saat menyambung kabel yang jarak rool sekat/tiang penyanggahnya terlalu jauh.

Lembar Kerja 2 :

Lakukan dua cara sambungan puntir jenis Bell Hangers dan Western Union.dengan menggunakan alat dan bahan berikut:

5. Scaper/Kertas gosok 1 buah 6. Kabel NYA 30 Cm 2 buah

7. Busur 1 buah

8. Pisau 1 buah

(20)

4. Hati-hati dalam menggunakan peralatan tangan. Langkah Kerja

1. Kupas masing-masing kabel NYA sepanjang 15 Cm dari salah satu ujungnya dengan menggunakan pisau atau tang pengupas.

3. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir pakai tang kombinasi dengan arah yang berlawanan kekiri dan kekanan dengan kuat.

4. Rapikan hasil sambungan dengan memotong kelebihan kabel sesuai dengan kebutuhan.

(21)

3. KEGIATAN BELAJAR 3: MENYAMBUNG KABEL CARA BOLAK BALIK ( Turn Back )

Menyambung cara bolak balik ini dimaksudkan untuk menda-patkan sambungan yang lebih kuat terhadap rentangan maupun tarikan. Umumnya kabel yang digunakan untuk sambungan ini adalah kabel dengan penampang 4 mm2 karena mudah ditekuk dan dipuntir dengan tangan.

Untuk kabel yang ukuran lebih besar dilakukan dengan cara sambungan bolak balik “Britannia“ atau dengan model sambungan “Scarf“. Bentuk sambungan ditunjukkan seperti gambar dibawah ini:

a. Bentuk sambungan bolak balik. b. Bentuk sambungan Britannia.

c. Bentuk sambungan Scarf.

TUGAS 3 : Laksanakanlah penyambungan kabel bentuk bolak balik dengan alat dan bahan sebagai berikut:

(22)

7. Busur 1 buah

8. Pisau 1 buah

3. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir pakai tang kombinasi dengan arah yang berlawanan kekiri dan kekanan dengan kuat seperti ditun-jukkan pada gambar disamping ini: 4. Rapikan hasil sambungan dengan memotong kelebihan kabel sesuai dengan kebutuhan seperti ditunjuk-kan pada gambar disamping ini:

5. Tutup hasil sambungan dengan isolasi.

Tes Formatif 3 :

(23)

1. Cara menyambung kabel bentuk Britannia adala h:

a. Kabel dikupas pada salah satu ujungnya sepanjang 15 cm, b. Digosok dibersihkan,

c. kabel yang akan disambung saling ditempelkan melekat, d. Di ikat dengan inti kabel yang

lain dengan kuat seperti tampak pada gambar disamping ini.

2. Cara menyambung kabel bentuk Scraf adalah:

a. kabel dikupas pada salah satu ujungnya sepanjang 15 cm, b. digosok dibersihkan,

c. kabel di potong arah melintang seperti ditunjukkan gambar di bawah ini:

d. kabel yang akan di sambung saling di tempelkan melekat,

e. di ikat dengan inti kabel yang lain dengan kuat seperti tampak pada gambar di bawah ini:

Lembar Kerja 3:

Lakukan cara sambungan kabel bentuk Britannia.dengan alat dan bahan berikut:

1. Penggaris baja/Mistar ukur 1 buah

5. Scaper/Kertas gosok 1 buah

(24)

1. Kupas masing-masing kabel NYA sepanjang 15 Cm dari salah satu ujungnya dengan menggunakan pisau atau tang pengupas.

2. Bersihkan dengan scaper atau gosok dengan kertas gosok pada bagian kabel ya ng terkupas.

3. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir pakai tang kombinasi dengan arah yang berlawanan kekiri dan kekanan dengan kuat.

(25)

4. KEGIATAN BELAJAR 4 : MENYAMBUNG KABEL BERNADI BANYAK

Dalam pembelajaran ini, setelah siswa didik dapat melaksanakan menyambung kabel bernadi tunggal, selanjutnya disini diberikan cara-cara untuk menyambung kabel yang bernadi banyak.

Menyambung kabel bernadi banyak tidak bisa dilakukan dengan cara-cara menyambung kabel bernadi tunggal seperti yang dipraktekkan diatas, sebab hasilnya tidak akan bagus dan tidak rapi. Untuk itu perlu cara khusus yaitu dengan menganyam sesuai dengan arah alurnya atau yang lebih dikenal dengan cara “Single Wrapped Cable Spice”.

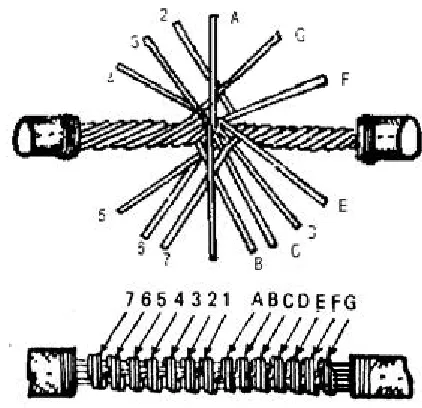

Bentuk sambungan kabel bernadi banyak ditunjukkan seperti gambar dibawah ini:

TUGAS 4: Laksanakanlah kegiatan menyambung kabel yang bernadi banyak.dengan menggunakan alat dan bahan berikut:

(26)

6. Kabel NYF 30 Cm 2 buah

7. Busur 1 buah

8. Pisau 1 buah

1. Kupas masing -masing kabel NYF sepanjang 10 Cm dari salah satu ujungnya dengan menggunakan pisau atau tang pengupas seperti ditunjukkan gambar disamping ini: 2. Uraikan dan beri tanda untuk

memudahkan penyambungan seperti ditunjukaan gambar disamping ini:

3. Bersihkan dengan cara scaper atau gosok dengan kertas gosok pada setiap bagian nadi kabel yang terkupas.

(27)

seperti ditunjukkan pada gambar disamping ini.

5. Rapikan hasil sambungan dengan memotong kelebihan kabel sesuai dengan kebutuhan seperti ditunjukkan gambar dibawah ini:

6. Tutup hasil sambungan yang telah selesai dengan isolasi.

Tes Formatif 4:

Penyambungan kabel yang bernadi banyak akan lebih kuat jika di sambung dengan cara apa?

Dengan cara Single Wrapped Cable Spilce.

Lembar Kerja 4:

Lakukanlah penyambungan kabel yang bernadi banyak agar lebih kuat, dengan mepergunakan alat dan bahan berikut:

5. Scaper/Kertas gosok 1 buah 6. Kabel NYA 30 Cm 2 buah

7. Busur 1 buah

8. Pisau 1 buah

(28)

1. Kupas masing-masing kabel NYF sepanjang 10 Cm dari salah satu ujungnya.

2. Uraikan dan beri tanda untuk memudahkan penyambungan.

3. Bersihkan dengan cara scaper atau gosok dengan kertas gosok pada setiap bagian nadi kabel yang terkupas.

4. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir/dililit pakai tang kombinasi dengan arah yang berlawanan kekiri dan kekanan dengan kuat.

(29)

5. KEGIATAN BELAJAR 5 : MENCABANG KABEL

DATAR (Plain joint)

Dalam pembelajaran ini, setelah siswa dapat melaksanakan me-nyambung berbagai macam kabel, selanjutnya disini diberikan cara-cara untuk mencabang kabel yang posisinya dalam satu bidang datar.

Pada hantaran yang panjang, misalnya antara rol-rol sekat dapat dilakukan pencabangan tanpa harus memutus kabel utamanya, melainkan hanya dikupas kabelnya sepanjang kebutuhan. Bentuk pencabangan datar ini bisa untuk cabang tunggal (Single Plain joint) atau bisa juga dalam bentuk cabang ganda (Cross Plain Joint).

Bentuk pencabangan kabel ditunjukkan seperti gambar dibawah ini: a. bentuk cabang tunggal

(Single Plain joint).

b. bentuk cabang silang empat (Cross Joint).

TUGAS 5 : Lakukanlah kegiatan membuatcabang tunggal (Single Plain joint) dengan alat dan bahan berikut:

(30)

7. Busur 1 buah

8. Pisau 1 buah

2. Baca dan pahami petunjuk atau langkah kerja. 3. Gunakan peralatan sesuai dengan fungsinya. 4. Hati-hati dalam menggunakan peralatan tangan. Langkah Kerja

3. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir /dililit pakai tang kombinasi dengan arah yang berlawanan kekiri dan kekanan dengan kuat seperti ditunjukkan gambar disam-ping ini:

4. Rapikan hasil sambungan dengan memotong kelebihan kabel sesuai dengan kebutuhan seperti ditunjuk-kan gambar disamping ini:

(31)

1. Dimanakah pencabangan kabel datar ini biasa dilakukan.

2. Hal-hal apa saja yang harus diperhatikan agar keselamatan kerja terjamin.

1. Pencabangan kabel datar dilakukan saat mencabang kabel antar rool sekat dan bisa dilakukan di dalam kotak dos (T dos).

2. Harus memenuhi persyaratan keselamatan berikut:

? Gunakan pakaian praktek.

? Baca dan pahami petunjuk atau langkah kerja.

? Gunakan peralatan sesuai dengan fungsinya.

? Hati-hati dalam menggunakan peralatan tangan.

Lembar Kerja 5:

1. Dimanakah mencabang kabel harus dilakukan agar rapi dan aman? 2. Apakah yang biasa dipakai mengupas isolasi kabel bila anda tidak

(32)

6. KEGIATAN BELAJAR 6 : MENCABANG KABEL SIMPUL (Knotted tap joint)

Dalam pembelajaran ini, setelah siswa dapat melaksanakan me-nyambung cara-cara untuk mencabang kabel yang posisinya dalam satu bidang datar, selanjutnya disini diberikan cara-cara membuat cabang berbentuk simpul.

Pencabangan kabel dengan cara ini akan menghasilkan jenis pencabangan kabel datar yang lebih kuat. Untuk itu bentuknya hampir menyerupai pencabangan datar. Bentuk pencabangan datar ini bisa untuk cabang simpul tunggal atau bisa juga dalam bentuk cabang simpul ganda: Bentuk pencabangan kabel ditunjukkan seperti gambar dibawah ini: a. Bentuk cabang

simpul tunggal

b. bentuk cabang simpul ganda

TUGAS 6 : Laksanakanlah kegiatan pencabangan kabel dengan

menggunakan simpul.dengan menggunakan alat dan bahan berikut:

(33)

7. Busur 1 buah

8. Pisau 1 buah

1. Kupas masing2 kabel NYA sepanjang 5 Cm dari salah satu 2. ujungnya dengan menggunakan pisau

atau tang pengupas seperti ditunjukkan gambar disamping ini:

4. Tempelkan jadi satu bagian-bagian kabel yang terkupas kemudian dipuntir / dililit pakai tang kombinasi dengan

arah yang berlawanan kekiri dan kekanan dengan kuat seperti ditun-jukkan gambar diatas.

5. Rapikan hasil sambungan dengan memotong kelebihan kabel sesuai dengan kebutuhan seperti ditunjuk-kan gambar disamping.

6. Tutup hasil sambungan dengan isolasi.

(34)

Pencabangan kabel yang kuat untuk kabel bernadi banyak dapat dilakukan dengan cara “ Duplex Cross Joint “.

Lembar Kerja 6:

a. Dimanakah mencabang kabel ganda harus dilakukan agar rapi dan aman?

(35)

BAB III

EVALUASI

Agar dapat menilai kemampuan siswa didik setelah menerima pembe-lajaran modul ini, maka siswa didik perlu diberikan soal-soal evaluasi .

SOAL EVALUASI :

1. Betulkah bahwa kabel jenis NYA dan kabel jenis NGA keduanya bernadi tunggal?

2. Cara mengupas “Armwrod cable“ menggunakan apa untuk menghilang-kan perisainya. Dan dengan memakai apa menghilangmenghilang-kan isolasinya. 3. Jika pada satu tempat terdapat dua pencabangan, maka disebut. apa? 4. Susunan lapisan isolasi persambungan kawat sebaiknya dibuat

bagai-mana?

5. Gambarkan hasil dari sambungan: a. ekor babi,

b. puntir jenis Bell Hangers, c. puntir jenis Western Union, d. sambungan bolak balik, e. sambungan Britannia, f. sambungan Scarf,

g. sambungan single Wrapped Caple Slice, h. pencabangan Plain Cross Joint,

i. knotted Tap Joint.

KUNCI SOAL EVALUASI :

1. Kabel NGA dan kabel NYA sama-sama kabel bernadi satu (tunggal).

2. Mengupas lapisan terluas dengan gergaji besi untuk menghilangkan/ memotong perisainya. Dan di kupas dengan tang pengupas atau pisau untuk mengupas isolasinya.

3. Disebut pencabangan silang empat (Plain Cross Joint). 4. Tebalnya sama dengan tebal sambungannya.

(36)

a. ekor babi,

b. puntir jenis Bell Hangers,

c. puntir jenis Western Union,

d. sambungan bolak balik,

e. sambungan Britannia,

f. sambungan Scraf,

g. sambungan Single Wrapped Cable Slice,

(37)

h. pencabangan Plain Cross Joint,

i. knotted Tap Joint.

KRITERIA KEBERHASILAN.

No Kriteria Skor

1-10 Bobot

Faktor

Nilai Keterangan

1. Persiapan Kerja 1

2. Langkah Kerja 2

3. Ketelitian 3

4. Kerapian 2

5. Keselamatan Kerja 1

6. Waktu 1

Nilai Akhir

(38)

BAB IV

P E N U T U P

Modul ini disusun untuk menghasilkan satu tahap kompetensi kerja yang dikukuhkan dengan suatu sertifikat.

Sertifikat yang merupakan bukti hasil pembelajaran modul ini dapat diperoleh dari asosiasi melalui lembaga pendidikan resmi dan sah menurut hukum seperti Sekolah Menengah Kejuruan dan yang sejenisnya.

(39)

DAFTAR PUSTAKA

1. F. Suyatmo, “Tehnik Listrik Instalasi Penerangan”, 1985, Bandung: Alumni.

2. Instalasi Listrik Arus Kuat 1, P. Van Harten, Ir. E. Setiawan. 3. Instalasi Tjahaya dan Tenaga djilid A. Moh. Hidayat.

4. P. Van. Harten, Ir. E. Setiawan, “Instalasi Listrik Arus Kuat 1”, Bandung: Binacipta 1981.

5. Petunjuk Praktek Listrik 1, Departemen Pendidikan dan Kebudayaan Direktorat Pendidikan Menengah Kejuruan, 1979.
