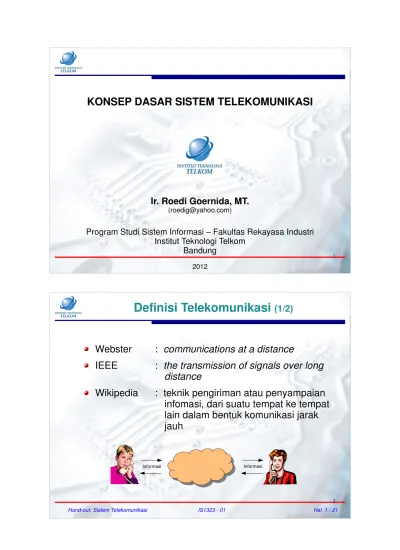

KONSEP DASAR SISTEM TELEKOMUNIKASI

(1)

1

Ir. Roedi Goernida, MT.

([email protected])

KONSEP DASAR SISTEM TELEKOMUNIKASI

Program Studi Sistem Informasi – Fakultas Rekayasa Industri Institut Teknologi Telkom

Bandung

2012

Definisi Telekomunikasi

(1/2)

Webster

:

communications at a distance

IEEE

:

the transmission of signals over long

distance

Wikipedia

: teknik pengiriman atau penyampaian

(2)

3

Definisi Telekomunikasi

(2/2)

UU No.36/1999 : setiap pemancaran, pengiriman, dan atau penerimaan dari setiap informasi dalam bentuk tanda, isyarat, tulisan, gambar, suara dan bunyi melalui sistem kawat, optik, radio atau sistem elektro-magnetik lainnya.

Umum : penyampaian atau pertukaran informasi atau hubungan antara satu titik dengan titik yang lainnya yang berjarak jauh menggunakan suatu media atau perangkat elektrik.

Informasi

Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 2 / 21

Informasi

● Definisi suatu pesan atau keterangan berupa suara,

isyarat, atau cahaya yang dengan cara tertentu dapat diterima oleh sasaran, yakni pihak yang menerima yang dapat berupa mahluk hidup atau mesin

● Bentuk informasi - text

- data - voice - picture - music

- picture & video

● _{Sumber informasi} _{- Analog}

- Dicreate

(3)

5

Bagan Telekomunikasi

Telecom-munication Bidirectional

Unidirectional mass communication

Konsep Dasar Telekomunikasi

Source / Transducer

Sink / Transducer

Transmitter Transmission Receiver

Source system Destination system

Multiplexing / Modulation

process

Demultiplexing / demodulation Information /

message signal

Output signal Output information / message Input information /

(4)

7

Konfigurasi Umum Sistem Telekomunikasi

Node 1

Node 3 Node 2

Access Access

Core Network (Jaringan Inti)

T

T : Terminal : Antarmuka (interface)

Jaringan telekomunikasi adalah suatu rangkaian perangkat telekomunikasi dan kelengkapannya yang digunakan dalam bertelekomunikasi atau suatu sistem yang terbentuk dari interkoneksi fasilitas-fasilitas yang dirancang untuk membawa trafik dari beragam sumber telekomunikasi.

Jaringan telekomunikasi terdiri dari link & node serta trafik

Perangkat Terminal

(1/2)

Merupakan suatu piranti yang berada di sisi user

yang akan mengirimkan suatu informasi ke suatu

tujuan tertentu, atau biasa disebut CPE (

Customer

Premises Equipment

).

Terminal dapat berupa:



pesawat telepon, faximile, televisi, komputer dll,

bertindak sebagai pengirim dan penerima.



Interface (antar-muka) antara network/jaringan

(5)

9

Perangkat Terminal

(2/2)

Fungsi utama : mengubah informasi dari user ke

signal elektrik, sehingga dapat

dikirimkan

sesuai

dengan

persyaratan sistem atau jaringan

telekomunikasi yang dipergunakan.

Jenis terminal:



Suara

: telepon, radio penerima



Tulisan

: telegraphy, teleprinter



Gambar : televisi



Data

: modem

Jaringan akses telekomunikasi

(1/2)

Merupakan suatu penghubung antara CPE dengan

Core

Network

yang

fungsi

berguna

untuk

menyalurkan informasi/data dari CPE ke Core

Network, atau sebaliknya.

Bentuk jaringan:

–

Mesh

penuh & tunggal

(6)

11

Jaringan akses telekomunikasi

(2/2)

Jenis jaringan:

➔

Wireline / kabel

tembaga & serat optik: PSTN, ISDN &

LAN.



Topologi PSTN:

kabel tembaga (primer) sekunder dropwire kabel pvc (IKR).



Broadband Services : Coaxial, Fiber Optic, Hybrid

Fiber Coaxial.

➔

Wireless / non-kabel / udara:

●

Jaringan akses selular

●

Jaringan akses satelit

●

Jaringan akses Wifi/WiMAX

Core Network (Jaringan Inti)

Merupakan bagian yang akan memproses aliran

informasi / data, sehingga dapat sampai ke tujuan

yang sesuai.

Komponen-komponen dalam

core network

(salah

satu atau gabungan) :

–

Switching Node

–

Application/Service Node

–

Database Node

(7)

13

Network Management

(1/2)

Merupakan pelaksanaan dari seperangkat

fungsi-fungsi yang diperlukan untuk mengendalikan,

merencanakan,

menempatkan,

menerapkan,

mengkoordinasikan dan memantau semua sumber

daya dari jaringan

Secara umum Manajemen jaringan adalah sebuah

layanan yang mempergunakan beberapa alat bantu,

aplikasi dan perangkat untuk membantu seorang

manajer jaringan dalam memantau dan memelihara

jaringan.

Network Management

(2/2)

Fungsi Dasar Manajemen Jaringan

●

Manajemen Kesalahan (

Fault Management

)

●

Manajemen Konfigurasi (

Configuration Management

)

●

Manajemen Performansi (

Performance Management

)

●

Manajemen Keamanan (

Security Management

)

(8)

15

● 1844 : Morse mengirimkan pesan telegraph untuk pertama-kali ● 1876 : Alexander Graham Bell menemukan telepon

● 1877 : Telepon pertama yang ada di rumah pelanggan ● 1881 : Saluran jarak jauh yang pertama di US

● 1889 : A.B.Strowger menemukan sentral telepon & telepon dial ● 1891 : Kabel telepon bawah laut, dari Inggris ke Perancis ● 1915 : Panggilan telepon antar benua yang pertama di USA ● 1929 : Kabel coaxial ditemukan

● 1947 : Transistor ditemukan

● 1951 : Hubungan langsung jarak jauh

● 1956 : Kabel telepon trans-atlantik yang pertama ● 1960 : Pengujian sentral elektronis yang pertama kali ● 1963 : Layanan tombol tekan diperkenalkan

● 1965 : Percobaan collect call yang pertama

Sejarah & Perkembangan

sistem & layanan telekomunikasi

(1/3)

● 1970 : Penemuan sinar laser

● 1976 : Pemasangan sentral digital yang pertama ● 1977 : Pemasangan sistem optik yang pertama

● 1980 : dimulainya internet berbasis TCP/IP & jaringan modern

cellular mobile (NMT & AMPS) serta OSI ditetapkan sebagai standarisasi.

● 1985 : Diselesaikannya standarisasi ISDN, GSM & SDH ● 1988 : Kabel serat optik transatlantik yang pertama

● 1989 : Pengujian FTTH (Fiber To The Home) yang pertama ● 1990 : Demonstrasi link serat optik 2000 km menggunakan

amplifier optik tanpa repeater

● 1997 : komunikasi pembicaraan konvensional disalurkan dari

PSTN ke internet

● 2001 : teknologi Gbps untuk LAN & dimulainya digital TV ● 2005 : dimulainya teknologi sistem selular generasi ketiga

Sejarah & Perkembangan

(9)

17

Sejarah & Perkembangan

sistem & layanan telekomunikasi

(3/3)

Organisasi Telekomunikasi

ITU (International Telecommunication Union)



CCITT

(Comite

Consultatif

International

Telegraphique et Telephonique).



CCIR

(Comite

Consultatif

International

des

Radiocommunications)

Eropa

ETSI, BSI, DIN, SFS.

US

TIA, IEEE, FCC & EIA.

(10)

19

Regulasi Telekomunikasi

● Diatur oleh:

 Undang-undang No. 39 / 1999.tentang Telekomunikasi

 Peraturan Pemerintah No. 52 / 2000 tentang Penyelenggaraan Telekomunikasi.

● Penyelenggaraan telekomunikasi meliputi:

 Jaringan telekomunikasi

● Jaringan tetap: lokal, sambungan langsung jarak jauh,

sambungan internasioanl & tertutup.

● Jaringan bergerak: terestrial, selular & satelit.  Jasa telekomunikasi

● _{Teleponi dasar: tetap (domesitk & internasional) dan bergerak}

(selular)

● Jasa nilai tambah telepon: Jasa tambahan yang disalurkan

melalui jasa teleponi dasar Mis : voice mail, premium call

● Jasa multimedia: Interactive multimedia & Internet  Telekomunikasi khusus

● _{Keperluan sendiri}

● _{Pertahanan keamanan negara} ● _Penyiaran

Penyelenggaraan Telekomunikasi

Merupakan

kegiatan

penyediaan

dan

pelayanan

telekomunikasi, sehingga memungkinkan

terselenggara-nya telekomunikasi

Penyelenggara telekomunikasi adalah perseorangan,

koperasi, badan usaha milik daerah, badan usaha milik

negara, badan usaha swasta, instansi pemerintah dan

instansi pertahanan keamanan negara.

Penyelenggaraan telekomunikasi meliputi:

➔

Jaringan telekomunikasi

➔

Jasa telekomunikasi

(11)

21

Badan Penyelenggara Telekomunikasi

Merupakan suatu layanan telekomunikasi untuk memenuhi kebutuhan bertelekomunikasi dengan menggunakan suatu jaringan telekomunikasi.

Penyelenggara jasa telekomunikasi adalah penyelenggaraan telekomunikasi untuk memenuhi kebutuhan masyarakat.

Penyelenggaraan jasa telekomunikasi adalah kegiatan penyediaan dan atau pelayanan jasa telekomunikasi yang memungkinkan terselenggaranya telekomunikasi;

Penyelenggara jasa telekomunikasi:

➔ BUMN: Telkom

➔ BUMS : Excelcomindo Pratama, Bakrie Telecom, Global Mediacom, Smart Telecom, Axis, Indosat, 3.
