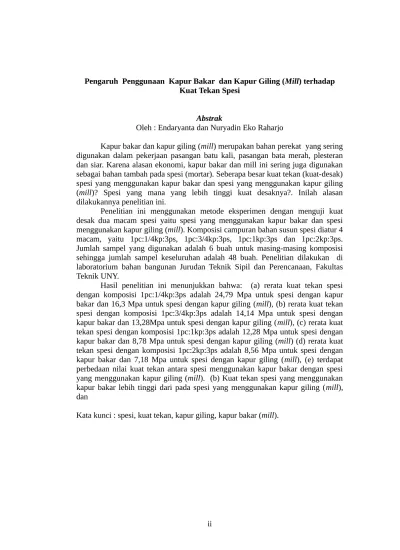

Pengaruh Penggunaan Kapur Bakar dan Kapur Giling (Mill) terhadap Kuat Tekan Spesi
Abstrak
Oleh : Endaryanta dan Nuryadin Eko Raharjo
Kapur bakar dan kapur giling (mill) merupakan bahan perekat yang sering digunakan dalam pekerjaan pasangan batu kali, pasangan bata merah, plesteran dan siar. Karena alasan ekonomi, kapur bakar dan mill ini sering juga digunakan sebagai bahan tambah pada spesi (mortar). Seberapa besar kuat tekan (kuat-desak) spesi yang menggunakan kapur bakar dan spesi yang menggunakan kapur giling (mill)? Spesi yang mana yang lebih tinggi kuat desaknya?. Inilah alasan dilakukannya penelitian ini.
Penelitian ini menggunakan metode eksperimen dengan menguji kuat desak dua macam spesi yaitu spesi yang menggunakan kapur bakar dan spesi menggunakan kapur giling (mill). Komposisi campuran bahan susun spesi diatur 4 macam, yaitu 1pc:1/4kp:3ps, 1pc:3/4kp:3ps, 1pc:1kp:3ps dan 1pc:2kp:3ps. Jumlah sampel yang digunakan adalah 6 buah untuk masing-masing komposisi sehingga jumlah sampel keseluruhan adalah 48 buah. Penelitian dilakukan di laboratorium bahan bangunan Jurudan Teknik Sipil dan Perencanaan, Fakultas Teknik UNY.
Hasil penelitian ini menunjukkan bahwa: (a) rerata kuat tekan spesi dengan komposisi 1pc:1/4kp:3ps adalah 24,79 Mpa untuk spesi dengan kapur bakar dan 16,3 Mpa untuk spesi dengan kapur giling (mill), (b) rerata kuat tekan spesi dengan komposisi 1pc:3/4kp:3ps adalah 14,14 Mpa untuk spesi dengan kapur bakar dan 13,28Mpa untuk spesi dengan kapur giling (mill), (c) rerata kuat tekan spesi dengan komposisi 1pc:1kp:3ps adalah 12,28 Mpa untuk spesi dengan kapur bakar dan 8,78 Mpa untuk spesi dengan kapur giling (mill) (d) rerata kuat tekan spesi dengan komposisi 1pc:2kp:3ps adalah 8,56 Mpa untuk spesi dengan kapur bakar dan 7,18 Mpa untuk spesi dengan kapur giling (mill), (e) terdapat perbedaan nilai kuat tekan antara spesi menggunakan kapur bakar dengan spesi yang menggunakan kapur giling (mill). (b) Kuat tekan spesi yang menggunakan kapur bakar lebih tinggi dari pada spesi yang menggunakan kapur giling (mill), dan
Kata kunci : spesi, kuat tekan, kapur giling, kapur bakar (mill).
