BAB II
TINJAUAN PUSTAKA

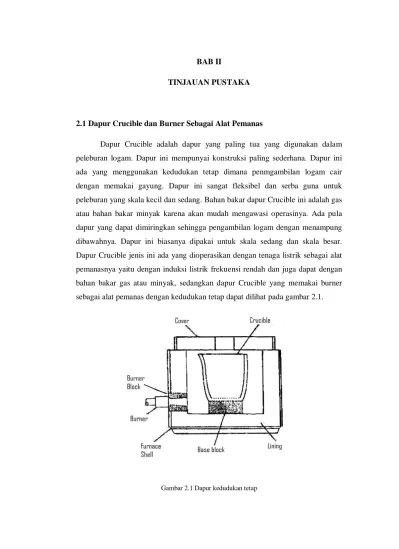

2.1 Dapur Crucible dan Burner Sebagai Alat Pemanas
Dapur Crucible adalah dapur yang paling tua yang digunakan dalam peleburan logam. Dapur ini mempunyai konstruksi paling sederhana. Dapur ini ada yang menggunakan kedudukan tetap dimana penmgambilan logam cair dengan memakai gayung. Dapur ini sangat fleksibel dan serba guna untuk peleburan yang skala kecil dan sedang. Bahan bakar dapur Crucible ini adalah gas atau bahan bakar minyak karena akan mudah mengawasi operasinya. Ada pula dapur yang dapat dimiringkan sehingga pengambilan logam dengan menampung dibawahnya. Dapur ini biasanya dipakai untuk skala sedang dan skala besar. Dapur Crucible jenis ini ada yang dioperasikan dengan tenaga listrik sebagai alat pemanasnya yaitu dengan induksi listrik frekuensi rendah dan juga dapat dengan bahan bakar gas atau minyak, sedangkan dapur Crucible yang memakai burner sebagai alat pemanas dengan kedudukan tetap dapat dilihat pada gambar 2.1.

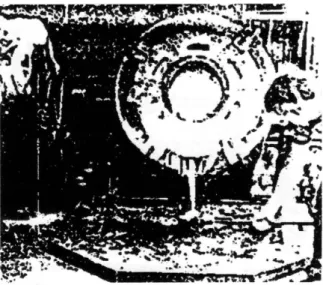

Gambar 2.2 Dapur Crucible yang bisa dimiringkan
Tanur udara terbuka adalah tanur yang bentuknya seperti tungku yang agak rendah dan logam cair akan akan melebur dan dangkal. Pada bagian bawah tanur dipasang 4 buah ruang pemanas (regenerator ). Tanur juga disangga oleh dua buah rol yang memungkinkan untuk dimiringkan pada saat pengeluaran terak atau logam cair. Burner diletakkan pada kedua sisi tanur dan dioperasikan secara periodik untuk mendapatkan panas yang merata. Bahan bakar yang digunakan adalah gas atau minyak. Udara pembakaran dan bahan bakar biasanya dipanaskan mula dengan melewatkan pada ruang pemanas dibawah tanur. Pemanasan ini bertujuan untuk mempeercepat terjadinya pembakaran dan menjaga agar tidak terjadi perubahan suhu yang mencolok didalam tanur. Pintu pengisian terletak di sisi depannya. Tanur udara terbuka biasanya digunakan untuk peleburan baja. Tanur udara terbuka dapat dilihat pada gambar 2.3 dibawah ini.
Gambar 2.3. Tanur udara terbuka
Tanur udara adalah bentuk yang dimodifikasi dari tanur udara terbuka. Bentuknya hampir sama dengan tanur udara terbuka, penampang tempat logam cair berbentuk lebar dan dangkal. Tanur dipanaskan dengan alat pemanas dengan bahan bakar minyak . Burner dan udara pembakaran ditempatkan pada salah satu ujung tanur dan udara sisa pembakaran akan keluar dari ujung yang lain. Komposisi kimia dapat dikontrol lebih baik pada dapur ini dibanding dengan dapur kupola. Bila ingin melakukan penambahan dilakukan dengan membuka tutup tanur dan menuangkannya dari atas.
Tanur ini biasanya digunakan untuk melebur besi cor putih dan besi cor mampu tempa, dan kadang juga digunakan untuk peleburan logam non besi. Biaya operasi tanur ini lebih tinggi dibandingkan dengan kupola . Sering juga tanur ini dikombinasikan dengan kupola dalam operasinya. Mula-mula peleburan dilakukan dengan kupola kemudian cairan dipindahkan ke tanur udara untuk diatur komposisinya. Skema tanur udara dapat dilihat pada gambar 2.4
Gambar 2.4 Penampang tanur udara
Tanur induksi listrik adalah tanur yang melebur logam dengan medan elektromagnet yang dihasilkan oleh induksi listrik, baik yang berfrekuensi rendah maupun yang berfrekuensi tinggi. Tanur induksi biasanya berbentuk Crucible yang dapat dimiringkan. Tanur ini dipakai untuk melebur baja paduan tinggi, baja perkakas, baja untuk cetakan, baja tahan karat,dan baja tahan panas yang tinggi.
Tanur ini bekerja berdasarkan arus induksi yang timbul dalam muatan yang menimbulkan panas sehingga memanasi crucible dan mencairkan logam di dalam Crucible. Bentuk dari tanur induksi listrik dapat dilihat pada gambar 2.5 di bawah ini.
Gambar 2.5 Tanur Induksi (a) Penampang (b) Kumparan yang bias diangkat (c) Garis gaya pada Tanur Induksi
2.2 Logam Bukan Besi
Indonesia merupakan negara penghasil bukan besi yaitu penghasil timah putih, tembaga, nikel, alumunium dan sebagainya. Dalam keadaan murni logam bukan besi ini memiliki sifat yang sangat baik namun untuk meningkatkan kekuatan umumnya dicampur dengan logam lain sehingga membentuk paduan. Ciri dari logam non besi adalah mempunyai daya tahan terhadap korosi yang tinggi, daya hantar listrik yang baik dan dapat berubah bentuk secara mudah. Pemilihan dari peduan logam non besi ini tergantung pada banyak hal antara lain kekuatan, kemudahan dalam pemberian bentuk, berat jenis, harga bahan baku, upah pembuatan dan penampilannya.
Logam bukan besi ini di bagi dalam dua golongan menurut berat jenisnya, yaitu logam berat dan logam ringan. Logam berat adalah logam yang mempunyai berat jenis diatas 5 kg/m3.
Berat jenis dari masing-masing non besi ini dapat dilihat pada tabel 2.1. Secara umum dapat dinyatakan bahwa makin berat suatu logam bukan besi maka makin banyak daya tahan korosinya. Bahan logam bukan besi yang sering dipakai adalah paduan tembaga, paduan alumunium, paduan magnesium, dan paduan timah. Tabel 2.1 ini memperlihatkan perbandingan berat jenis serta berbagai logam bukan besi.
Tabel 2.1 Berat jenis beberapa jenis logam (Lit 1 hal 64)
Logam Berat Jenis (Kg/m3)
Alumunium Tembaga Kuningan Timah hitam Magnesium Nikel Seng Besi Baja 2.643 8.906 8.750 11.309 1.746 8.703 7.144 7.897 7.769
Tembaga diperoleh dari bijih tembaga yang disebut Chalcoporit.
Chalcoporit ini merupakan campuran Cu2S dan Cu Fe S2 dan terdapa dalam
tambang-tambang dibawah permukaan tanah.
Secara industri sebagian besar penggunaan tembaga dipakai untuk kawat atau bahan penukar panas karena sifat tembaga yang mempunyai sifat hantaran listrik dan panas yang baik. Tembaga ini jika dipadukan dengan logam lain akan menghasilkan paduan yang banyak dibutuhkan oleh manusia. Dan yang paling sering dipakai adalah campuran antara tembaga dan timah, mangan yang biasa disebut perunggu digunakan untuk bagian-bagian mesin khusus dimana diperlukan sifat-sifat yang luar biasa.
Paduan antara tembaga dengan unsur-unsur lain dapat membentuk paduan lain seperti:
1. Brons
Brons adalah paduan antara tembaga dengan timah dimana kandungan dari timah kurang dari 15% karena mempunyai titik cair yang kurang baik maka brons biasanya ditambah seng, fosfor, timbal dan sebagainya.
2. Kuningan
Kuningan adalah paduan antara tembaga dan seng, dimana kandungan seng sampai kira-kira 40%. Dalam ketahanan terhadap korosi dan aus kurang baik disbanding brons tetapi kuningan mampu cornya lebih baik dan harganya lebih murah.
3. Brons Alumunium
Brons alumunium ini adalah paduan dari tembaga dan alumunium dengan tambahan nikel dan mangan. Kandungan alumunium 8-15,5%, nikel kurang dari 6,5% mangan kurang dari 3,5% dan sisanya adalah tembaga.
Untuk diagram fasa dan paduannya dapat dilihat pada gambar 2.6 kesetimbangan fasa tembaga dimana pada diagram ini dapat dilihat temperature terbentuknya fasa cairan, fasa α dan fasa β pada logam tembaga serta mengetahui temperatur cair dari kadar komposisi tembaga dengan kadar 100% Cu atau tembaga murni adalah 1084°C.
Gambar 2.6 Diagram fasa tembaga (lit 4 hal 36)
2.4 Seng dan Paduannya
Seng adalah logam bukan besi kedua setelah tembaga yang diproduksi secara besar yang mana lebih dari 75% produk cetak tekan terdiri dari paduan seng. Logam ini mempunyai kekuatan yang rendah dengan titik cair yang juga rendah dan hampir tidak rusak di udara biasa. Dan dapat digunakan untuk pelapisan pada besi, bahan baterai kering dan untuk keperluan percetakan.
Selain itu seng juga mudah dicetak dengan permukaan yang bersih dan rata, daya tahan korosi yang tinggi serta biaya yang murah. Dikenal seng komersial dengan 99,995 seng disebut special high grade. Untuk cetak tekan diperlukan logam murni karena unsur-unsur seperti timah, cadmium dan tin dapat menyebabkan kerusakan pada cetakan cacat sepuh.
Paduan seng banya digunakan dalam industri otomotif, mesin cuci, pembakar minyak, lemari es, radio, gramafon, televisi, mesin kantor dan sebagainya.
2.5 Magnesium dan Paduannya
Paduan magnesium (mg) merupakan logam yang paling ringan dalam hal berat jenisnya. Magnesium mempunyai sifat yang cukup baik seperti alumunium, hanya saja tidak tahan terhadap korosi. Magnesium tidak dapat dipakai pada suhu diatas 150°C karena kekuatannya akan berkurang dengan naiknya suhu. Sedangkan pada suhu rendah kekuatan magnesium tetap tinggi.
Magnesium dan paduannya lebih mahal daripada alumunium atau baja dan hanya digunakan untuk industry pesawat terbang, alat potret, teropong, suku
cadang mesin dan untuk peralatan mesin yang berputar dengan cepat dimana diperlukan nilai inersia yang rendah. Logam magnesium ini mempunyai temperature 650°C yang perubahan fasanya dapat dilihat pada gambar 2.7.
Gambar 2.7 Diagram fasa magnesium (lit 4 hal 373)
Karena ketahanan korosi yang rendah ini maka magnesium memerlukan perlakuan kimia atau pengecekan khusus segera setelah benda decetak tekan. Paduan magnesium memiliki sifat tuang yang baik dan sifat mekanik yang baik dengan komposisi 9% Al, 0,5% Zn, 0,13% Mn, 0,5% Si, 0,3% Cu, 0,03% Ni dan sisanya Mg. kadar Cu dan Ni harus rendah untuk menekan korosi.
2.6 Alumunium dan Paduannya 2.6.1 Sejarah penemuan alumunium
Bauksit merupakan salah satu sumber alumunium yang terdapat di alam. Bauksit ini banyak terdapat di daerah Indonesia terutama di daerah Bintan dan pulau Kalimantan. Alumunium ini pertama kali ditemukan oleh Sir Humprey Davy pada tahun 1809 sebagai suatu unsur dan kemudian di reduksi pertama kali oleh H.C. Oersted pada tahun 1825.
C.M. Hall seorang berkebangsaan Amerika dan Paul Heroult berkebangsaan Prancis, pada tahun 1886 mengolah alumunium dari alumina dengan cara elektrolisa dari garam yang terfusi. Selain itu Karl Josep Bayer seorang ahli kimia berkebangsaan Jerman mengembangkan proses yang dikenal dengan nama proses Bayer untuk mendapat alumunium murni.
Proses Bayer ini mendapat alumunium dengan memasukkan bauksit halus yang sudah dikeringkan kedalam pencampur lalu diolah dengan soda sapi (NaOH) dibawah pengaruh tekanan dan suhu diatas titik didih. NaOH akan bereaksi dengan bauksit menghasilkan aluminat natrium yang larut. Selanjutnya tekanan
dikurangi dengan ampas yang terdiri dari oksida besi, silicon, titanium dan kotoran-kotoran lainnya disaring dan dikesampingkan. Lalu alumina natrium tersebut dipompa ketangki pengendapan dan dibubuhkan Kristal hidroksida alumina sehingga Kristal itu menjadi inti Kristal. Inti dipanaskan diatas suhu 980°C dan menghasilkan alumina dan dielektrosida sehingga terpisah menjadi oksigen dan aluminium murni.
Pada setiap 1 kilogram alumunium memerlukan 2 kilogram alumina dan 4 kilogram bauksit, 0,6 kilogram karbon, criolit dan bahan-bahan lainnya. Penggunaan alumunium ini menduduki urutan kedua setelah besi dan baja dan tertinggi pada logam bukan besi untuk kehidupan industri.
2.6.2 Sifat-sifat alumunium
Dalam pengertian kimia alumunium merupakan logam yang reaktif. Apabila di udara terbuka ia akan bereaksi dengan oksigen, jika reaksi berlangsung terus maka alumunium akan rusak dan sangat rapuh. Permukaan alumunium sebenarnya bereaksi bahkan lebih cepat daripada besi. Namun lapisan luar alumunium oksida yang terbentuk pada permukaan logam itu merekat kuat sekali pada logam dibawahnya, dan membentuk lapisan yang kedap. Oleh karena itu dapat dipergunakan untuk keperluan kontruksi tanpa takut pada sifat kimia yang sangat reaktif. Tapi jika logam bertemu dengan alkali lapisan oksidanya akan mudah larut. Lapisan oksidanya akan bereaksi secara aktif dan akhirnya akan mudah larut pada cairan sekali. Sebaliknya berbagai asam termasuk asam nitrat pekat pekat tidak berpengaruh terhadap alumunium karena lapisan alumunium kedap terhadap asam.
Alumunium merupakan logam ringan yang mempunyai ketahan korosi yang sangat baik karena pada permukaannya terhadap suatu lapisan oksida yang melindungi logam dari korosi dan hantaran listriknya cukup baik sekitar 3,2 kali
daya hantar listrik besi. Berat jenis alumunium 2,643 kg/m3 cukup ringan
dibandingkan logam lain.
Kekuatan alumunium yang berkisar 83-310 MPa dapat dilipatkan melalui pengerjaan dingin atau penerjaan panas. Dengan menambah unsur pangerjaan panas maka dapat diperoleh paduannya dengan kekuatan melebihi 700 MPa paduannya.
Alumunium dapat ditempa, diekstruksi, dilengkungkan, direnggangkan, diputar, dispons, diembos, dirol dan ditarik untuk menghasilkan kawat. Sipanasan dapat diperoleh alumunium dengan bentuk kawat foil, lembaran pelat dan profil. Semua paduan alumunium ini dapat di mampu bentuki (wrought alloys) dapat di mesin, di las dan di patri.
2.6.3 Sistem Penomoran Alumunium
Alumunium dapat diklasifikasikan kepada tiga bagian besar yaitu: alumunium komersial murni paduan alumunium mampu tempa, dan alumunium
cor. Asosiasi alumunium membuat sistem 4 angka mengidentifikasikan alumunium. Di bawah ini ada tabel 2.2. yang dibuat Asosiasi Alumunium untuk mengidentifikasikan alumunium ini.
Tabel 2.2 Alumunium Assosiasi Index System (lit 8 hal 104)
Sistem ini menunjukkan nomor indeks dari paduan alumunium termasuk seperti paduan 99% alumunium murni, coper, mangan, silicon magnesium. Sistem ini tidak menunjukkan paduan terbesar dari elemen alumunium. Angka kedua mempunyai batas 0 sampai dengan 9. Angka nol menunjukkan tidak ada kontrol khusus pada pembuatan alumunium. Angka setelah angka kedua menunjukkan kuantitas minimum dari unsur lain yang tidak dalam kontrol.
Sebagai contoh alumunium dengan nomor seri 1075. Ini berarti alumunium mempunyai 99,75% yang terkontrol atau alumunium murni. Sedangkan 0,25% paduan tanpa kontrol. Nomor 1180 diidentifikasikan sebagai paduan dimana 99,80% alumunium murni dengan 0,20% berbagai macam campuran tambahan.
Pada seri 2010 sampai 7079 setelah angka kedua tidak mempunyai arti khusus hanya menunjukkan pabrikasi. Angka ketiga dan terakhir memperlihatkan berapa paduan yang terkandung pada saat proses pembuatan. Sebagai contoh alumunium seri 3003 adalah alumunium mangan alloy yang mrngandung sekitar 1,2% mangan dan minimum 90% alumunium. Contoh lain misalkan 6151 alumunium, adalah paduan alumunium dengan silicon-magnesium-chromium. Disini angka 6 menunjukkan bahwa paduan adalah magnesium silicon, dan angka 151 sebagai identitas paduan khusus dan persentase dari paduan. Jika angka 1 pada digit kedua menunjukkan bahwa paduan itu adalah chromium dan kandungannya adalah 0,49%. Berarti paduan itu adalah 99,51% terdiri dari alumunium magnesium dan silicon.
Paduan Alumunium Nomor
Alumunium 99,5% murni Alumunium 99,5% murni
Al-Cu merupakan unsur paduan utama Al-Mn merupakan unsur paduan utama Al-Si merupakan unsur paduan utama Al-Mg merupakan unsur paduan utama
Al-Mg dan Si merupakan unsur paduan utama Al-Zn merupakan unsur paduan utama
1001 1100 2010 – 2029 3033 – 3009 4030 – 4039 5050 – 5086 6061 – 6069 7070 – 7079
Alumunium juga dapat digolongkan apakah bias di heat-treatment atau tidak. Alumunium yang tidak dapat dilakukan perlakuan panas termasuk alumunium murni atau seri 1000, mangan atau seri 3000 dan magnesium seri 5000. Alumunium dapat di heat-treatment jika mengandung satu dari copper, magnesium, silicon ataupun zinc. Seri 4000 adalah seri silicon dari paduan alumunium yang sebagian besar dapat dilas dan untuk bahan pengisi pada proses pangelasan.
2.6.4 Paduan-paduan Alumunium Yang Utama
Alumunium lebih banyak dipakai sebagai paduan daripada logam murni sebab tidak kehilangan sifat ringan dan sifat-sifat mekanisnya serta mampu cornya diperbaiki dengan menambah unsur –unsur lain. Unsur-unsur paduan yang tidak ditambahkan pada alumunium murni selain dapat menambah kekuatan mekaniknya juga dapat memberikan sifat-sifat baik lainnya seperti ketahanan korosi dan ketahanan aus.
Adapun paduan-paduan alumunium yang sering dipakai yaitu: 1. Al-Cu dan Al-Cu-Mg
Mempunyai kandungan 4% Cu dan 0,5% Mg untuk menambah kekuatan paduan mampu mesin yang baik serta dipakai pada bahan pesawat terbang. 2. Al-Mn
Mn adalah unsur yang memperkuat Al tanpa mengurangi ketahanan korosi dan dipakai untuk membuat paduan yang tahan korosi.
3. Paduan Al-Si
Sangat baik kecairannya dam mempunyai permukaan yang bagus sekali, mempunyai ketahanan korosi yang sangat baik sangat ringan, koefisien pemuai yang kecil, dan penghantar yang baik untuk listrik dan panas. Karena kelebihan yang menyolok maka paduan ini sangat banyak dipakai. 4. Paduan Al-Mg
Paduan ini mempunyai kandungan magnesium sekitar 4% sampai 10% mempunyai ketahanan korosi yang sangat baik, dapat ditempa, di rol dan di ekstruksi. Karena sangat kuat dan mudah di las maka banyak dipakai sebagai bahan untuk tangki LNG, kapal laut, kapal terbang serta peralatan-peralatan kimia.
2.6.5 Paduan Al-Cu dan Al-Cu-Mg
Seperti telah dikemukakan pada uraian sebelumnya, paduan coran alumunium ini mengandung 4-5% Cu. Ternyata dari fasa paduan ini mempunyai daerah luas dari pembekuannya, penyusutan yang besar, resiko besar pada
kegetasan panas dan mudah terjadi retakan pada coran. Adanya Si sangat berguna untuk mengurangi keadaan itu dan penambahan Si sefektif untuk memperhalus butir. Dengan perlakuan panas pada paduan ini dapat dibuat bahan yang mempunyai kekuatan tarik kira-kira 25kgf/mm2.
Sebagai paduan, Al-Cu-Mg ini mengandung 4% Cu, dan 0,5%ditemukan oleh A.Wilm dalam usahanya mengembangkan paduan Al yang kuat, dinamakannya yaitu duralumin. Duralumin adalah paduan praktis yang sangat terkenal disebut paduan alumunium dengan nomor 2017, komposisi standarnya adalah 4% Cu, 1,5% Mn dinamakan paduan dengan nomor 2044 nama lamanya yaitu duralumin super. Paduan yang mengandung Cu mempunyai ketahanan korosi yang jelek, jadi apabila diingini ketahanan korosi yang tinggi maka permukaanya dilapisi dengan Al murni atau paduan alumunium yang tahan korosi yang disebut pelat alklad. Paduan dalam system ini terutama dipakai sebagai bahan pesawat terbang. Tabel dibawah ini menunjukkan sifat-sifat paduan alumunium ini.
Tabel 2.3. Sifat-sifat paduan Al-Cu-Mg (lit 8 hal 137)
Paduan Keadaa n Kekuatan tarik (kgf/mm2) Kekuatan mulur (kgf/mm2) Perpanjangan (%) Kekuatan geser (kgf/mm2) Kekerasan Brinel Batas lelah (kgf/mm2) 175 (2017) O T4 18,3 43,6 7,0 28,1 - - 12,7 26,7 45 105 7,7 12,7 A175 (A2017) T4 30,2 16,9 27 19,7 70 9,5 RJ17 Setelah dianil 42,9 24,6 22 - 100 - 24S (2024) O T4 T36 18,9 47,8 51,3 7,7 32,3 40,1 22 22 - 12,7 28,8 29,5 42 120 130 - - - 14S (2014) O T4 T4 19,0 39,4 49,0 9,8 28,0 42,0 18 25 13 12,7 23,9 29,5 45 100 135 - - -
Paduan Al-Cu-Mg ini dihasilkan melalui proses pencampuran paduan ini pada temperatur 550°C seperti terlihat pada gambar 2.8. Dimana pada gambar ini paduan harus diupanaskan sampai temperature A sehingga komponen-komponen larutan membentuk larutan padat.
Gambar 2.8 Diagram fasa Al-Cu-Mg (lit 8 hal 133)
2.6.6 Paduan Al-Si (4030-4039)
Paduan Al-Si ini sangat baik kecairannya, yang mempunyai permukaan bagus sekali, pada ketegasan panas dan sangat baik untuk paduan cor. Sebagai tambahan paduan ini mempunyai ketahanan korosi yang baik dan sangat ringan, koefisien pemuaian yang kecil dan penghantar listrik dan panas yang baik. Karena mempunyai kelebihan yang mencolok ini maka paduan ini sangat banyak dipergunakan. Paduan Al-Si ini ditemukan pertama kali oleh A. Pacz pada tahun 1921 dan paduan yang telah diadakan perlakuan tersebut dinamakan silumin.
Paduan Al-Si dengan kandungan 12% sangat banyak dipakai untuk paduan cor cetak. Tetapi dalam hal modifikasi tidak perlu dilakukan. Sifat-sifat paduan ini dapat diperbaiki dengan perlakuan panas dan sedikit diperbaiki dengan tambahan unsure paduan lainnya yang umum dipakai yaitu 0,15 – 0,4% Mn dan 0,5% Mg. paduan yang diberi perlakuan peraturan dan ditempa dinamakan silumin β. Paduan yang memerlukan paduan panas ditambah juga dengan unsur Mg, Cu dan Ni untuk memberikan kekerasan pada saat proses pemanasan. Bahan ini biasa dipakai untuk torek motor. Tabel 2.4 ini menunjukkan kekuatan dan sifat mekanis Al-Si.
Tabel 2.4 Sifat-sifat kimia paduan Al-Si (lit 11 hal 257)
Paduan Perlakuan Temperatur Uji (°C) Sifat-sifat mekanik Kekuatan tarik (kgf/mm2) Kekuatan mulur (kgf/mm2) Perpanjangan (°C)
Alcoa 32S Al-12,5Si-1,0Mg-0,9Cu-0,9Ni (untuk dibentuk)
T6: 510-521°C, 4 jam dicelup dingin air, 160-174°C, 6-10 jam penuaan 24 204 316 371 39,2 11,2 4,2 2,5 32,2 7,7 2,5 1,4 8 30 60 120 Alcoa A132 Al-12Si-2,5Ni-1,2Mg-0,8Cu
(untuk dicor cetak)
T551: 168-174°C, 14-18 jam dianil, tanpa perlakuan pelarutan 24 204 316 25,2 16,1 7,7 19,6 9,5 3,5 0,5 2,0 8,0 Alcoa D 132 Al-9Si-3,5Cu-0,8Mg-0,8Ni
(untuk dicor cetak)
T5: 204°C, 7-9 jam dianil, tanpa perlakuan pelarutan
24 204 316 371 25,2 14,4 6,3 3,9 19,6 9,1 4,2 2,8 1,0 5,0 20,0 40,0
Pada gambar 2.9 juga dapat dilihat terjadinya diagram fasa dari paduan ini dimana dari gambar ini dapat diketahui titik eutektik yaitu pada suhu 577°C serta fasa paduan mencair serta terjadinya fasa lainnya.
Gambar 2.9 Diagram Fasa Al-Si (lit4 hal 375)
Koefisien pemuaian termal dari Si sangat rendah, oleh karena itu paduannya mempunyai koefisien yang rendah juaga apabila ditambah Si lebih banyak. Berbagai cara dicoba untuk memperhalus butir primer Si, seperti yang telah dikembangkan pada paduan Hypereotektik Al-Si sampai dengan 29%Si.
Paduan Al-Si juga banyak dipakai untuk elektroda pengerasan terutama yang mengandung 5% Si.
2.6.7 Paduan Al-Mg-Si (6001 – 6069)
Kalau sedikit Mg ditambahkan pada Al pengerasan penuaan sangat jarang terjadi. Paduan alam system ini mempunyai kekuatan yang kurang baik sebagai bahan tempaan dibandingkan dengan paduan-paduan lainnya tetapi sangat liat dan sangat baik mampu bentuknya yang tinggi pada temperatur biasa. Mempunyai kemampuan bentuk yang lebih baik pada ekstruksi dan tahan korosi dan sebagai tambahan banyak digunakan untuk angka-angka konstruksi.
Karena paduan ini mempunyai kekuatan yang sangat baik tanpa mengurangi sifat kehantaran listriknya maka dapat digunakan untuk kabel tenaga listrik. Dalam hal ini pencampuran dengan Cu, Fe dan Mn perlu dihindari karena unsur-unsur itu menyebabkan tahanan listrik menjadi tinggi. Kelebihan dari paduan Al-Mg-Si dapat dilihat pada tabel 2.5, sedangkan untuk perubahan fasa dari paduan ini dapat dilihat dari gambar 2.10.
Tabel 2.5 Sifat-sifat paduan Al-Mg-Si (lit 8 hal 140)
Paduan Keadaan Kekuatan tarik (kgf/mm2) Kekuatan mulur (kgf/mm2) Perpanjangan (%) Kekuatan geser (kgf/mm2) Kekerasan Brinell Kekuatan lelah (kgf/mm2) 6061 O T4 T6 12,6 24,6 31,6 5,6 14,8 28,0 30 28 15 8,4 16,9 21,0 30 65 95 6,3 9,5 9,5 6063 T5 T6 T83 19,0 24,6 26,0 14,8 20,8 24,6 12 12 11 11,9 15,9 15,5 60 73 82 6,7 6,7 -
Gambar 2.10 Perubahan fasa paduan Al-Mg-Si (lit 8 hal 139)
2.6.8 Paduan Al-Mg-Zn (7075)
Alumunium menyebabkan keseimbangan biner semu dengan senyawa
antar logam MgZn2 dan kelarutannya menurun apabila temperatur turun. Telah
Diketahui sejak lama bahwa paduan sistem ini dapat dibuat keras sekali dengan penuaan setelah perlakuan pelarutan. Tetapi sejak lama tidak dipakai sebab mempunyai sifat patah getas oleh retakan korosi tegangan.
Di Jepang pada permulaan tahun 1940 Igarasi dan kawan-kawan mengadakan studi dan berhasil mengembangkan suatu paduan logam dengan penambahan kira-kira 3% Mn atau Cr dimana butir kristal dapat diperhalus dan mengubah bentuk resivitasi serta retakan korosi tegangan hampir tidak terjadi. Pada saat itu paduan tersebut dinamakan Duralumin super ekstra.
Paduan yang terdiri dari 5,5% Zn, 2,5-1,5% Mn, 1,5% Cu, 0,3% Cr, 0,2% Mn dan sisanya Al sekarang dinamakan paduan 7075 mempunyai kekuatan tertinggi diantara paduan-paduan lainnya. Sifat-sifat mekaniknya dapat dilihat pada tabel 2.6. Penggunaan paduan ini yang paling besar adalah untuk bahan konstruksi untuk pesawat terbang. Disamping itu penggunaannya juga penting untuk bahan konstruksi. Perubahan fasa dari paduan ini dapat dilihat pada gambar 2.6. dimana pada gambar ini dapat dilihat fasa-fasa untuk mendapatkan paduan ini.
Tabel 2.6 Sifat-sifat paduan Al-Mg-Zn (lit 8 hal 141) Perlakuan panas Kekuatan tarik (kgf/mm2) Kekuatan mulur (kgf/mm2) Perpanjangan (%) Kekerasan Kekuatan geser (kgf/mm2) Kekuatan lelah (kgf/mm2)
(a) (b) Rockwell Brinell
Bukan Klad O T6 23,2 58,4 10,5 51,3 17 11 16 11 E60-70 B85-95 60 150 15,5 33,8 - 16,2 Klad O T6 22,5 53,4 9,8 47,1 17 11 - - - E88-111 - - 15,5 32,3 - - 2.7 Pengelasan
Definisi pengelasan menurut DIN (Deutsche Industrie Normen) adalah: ikatan metalurgi pada sambungan logam atau logam paduan yang dilaksanakan dalam keadaan lumer atau cair. Dengan kata lain, las adalah sambungan setempat dari beberapa batang logam dengan menggunakan energi panas. Dalam proses penyambungan ini adakalanya disertai dengan tekanan dan material tambahan.
Teknik pengelasan secara sederhana telah diketemukan dalam rentang
waktu antara 4000 sampai 3000 SM. Setelah energi listrik dipergunakan dengan mudah, teknologi pengelasan maju dengan pesatnya sehingga menjadi sesuatu teknik penyambungan yang mutakhir.
Pada tahap-tahap permulaan dari pengembangan teknologi las, biasanya pengelasan hanya digunakan pada sambungan-sambungan dari reparasi yang kurang penting. Tapi setelah melalui pengalaman dan praktek yang banyak dan waktu yang lama, maka sekarang penggunaan proses-proses pengelasan dan penggunaan konstruksi-konstruksi las merupakan hal yang umum di semua negara di dunia.
Proses pengelasan tempa adalah pengelasan yang dilakukan dengan cara memanaskan logam yang kemudian ditempa (tekan) sehingga terjadi penyambungan. Pemanasan dilakukan di dalam dapur kokas atau pada dapur minyak ataupun gas. Sebelum disambung, kedua ujung dibentuk terlebih dahulu, sedemikian sehingga bila disambungkan keduanya akan bersambung ditengah-tengah terlebih dahulu. Penempaan kemudian dilakukan mulai dari ditengah-tengah menuju sisi, dengan demikian oksida-oksida atau kotoran-kotoran lainnya tertekan ke luar. Proses ini disebut scarfing.
2.7.2 Pengelasan Dengan Gas
Pengelasan dengan gas adalah proses pengelasan dimana digunakan campuran gas sebagai sumber panas. Nyala gas yang banyak digunakan adalah gas alam, asetilen dan hidrogen yang dicampur dengan oksigen.
2.7.3 Las Resistansi Listrik
Pengelasan ini mula-mula dikembangkan oleh Elihu Thompson diakhir abad 19. Pada proses ini digunakan arus listrik yang cukup besar yang dialirkan ke logam yang disambung sehingga menimbulkan panas kemudian sambungan ditekan dan menyatu. Arus listrik yang digunakan akan dirubah tegangannya menjadi 4 sampai 12 volt dengan menggunakan transformator dengan kemampuan arus sesuai kebutuhan. Bila arsu mengalir didalam logam, maka akan timbul panas ditempat dimana resistansi listriknya besar yaitu pada batas permukaan kedua lembaran logam yang akan dilas. Besar arus daerah sambungan berkisar antara 50 sampai 60 MVA/m
2
dengan tenggang waktu sekitar 10 detik. Tekanan yang diberikan berkisar antara 30 sampai 55 MPa.
2.7.4. Las Busur
Pengelasan busur adalah pengelasan dengan memanfaatkan busur listrik yang terjadi antara elektroda dengan benda kerja. Elektroda dipanaskan sampai cair dan diendapkan pada logam yang akan disambung sehingga terbentuk sambungan las. Mula-mula elektroda kontak/bersinggungan dengan logam yang
dilas sehingga terjadi aliran arus listrik, kemudian elektroda diangkat sedikit sehingga timbullah busur. Panas pada busur bisa mencapai 5.500
o
