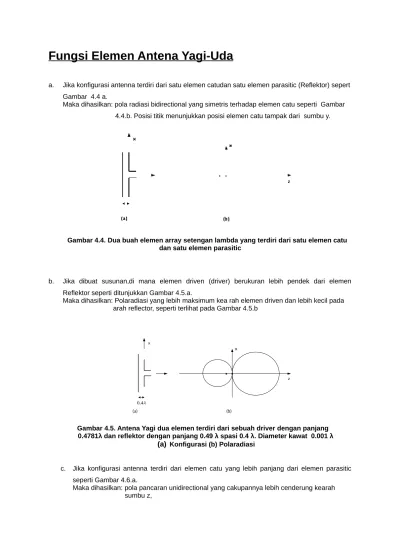

Fungsi Elemen Antena Yagi-Uda
a. Jika konfigurasi antenna terdiri dari satu elemen catudan satu elemen parasitic (Reflektor) sepert Gambar 4.4 a.
Maka dihasilkan: pola radiasi bidirectional yang simetris terhadap elemen catu seperti Gambar 4.4.b. Posisi titik menunjukkan posisi elemen catu tampak dari sumbu y.
Gambar 4.4. Dua buah elemen array setengan lambda yang terdiri dari satu elemen catu
dan satu elemen parasitic
b. Jika dibuat susunan,di mana elemen driven (driver) berukuran lebih pendek dari elemen Reflektor seperti ditunjukkan Gambar 4.5.a.
Maka dihasilkan: Polaradiasi yang lebih maksimum kea rah elemen driven dan lebih kecil pada arah reflector, seperti terlihat pada Gambar 4.5.b
Gambar 4.5. Antena Yagi dua elemen terdiri dari sebuah driver dengan panjang 0.4781λ dan reflektor dengan panjang 0.49 λ spasi 0.4 λ. Diameter kawat 0.001 λ
(a) Konfigurasi (b) Polaradiasi
c. Jika konfigurasi antenna terdiri dari elemen catu yang lebih panjang dari elemen parasitic seperti Gambar 4.6.a.
seperti terlihat pada Gambar 4.6.b.Ini berarti antenna akan beradiasi dengan cakupan yang lebih banyak pada daerah sumbu z.
Gambar 4.6. Yagi-Uda dua elemen terdiri dar isebuah driver dengan panjang 0.4781λ dan sebuah director dengan panjang 0.45 λ, spasi 0.04 λ dan
diameter kawat 0.01 λ. (a) Konfigurasi (b) Polaradiasi
d. Jika dibuat susunan antenna terdiri dari sebuah Driven dgn panjang 0,4781 λ dan sebuah sebuah reflector dengan panjang 0,49λ serta director dengan panjang 0,45 λ Spasi 0,04 λ dan diameter kawat 0,01 λ.
Maka dihasilkan: Pola radiasi seperti terlihat pada gambar 4.7.b, dan c, dimana pola radiasi antena lebih maksimum pada arah z positif dan minimum padaarah z negatif. Dengan kata lain pola radiasi akan lebih maksimum pada arah Director dan minimum pada arah reflector sehingga dihasilkan pola radiasi unidirectional.
Penambahan elemen Director akan membuat pola radiasi akan semakin memanjang pada arah z positif sehingga akan meningkatkan gain antenna pada arah tersebut.
Gambar 4.7. Yagi-Uda tiga elemen terdiri dari sebuah driver dengan panjang 0.4781λ dan sebuah reflektor dengan panjang 0.49 λ director dengan panjang 0.45 λ, spasi 0.04 λ dan
RUMUS PERKIRAAN UNTUK MENGHITUNG PANJANG ELEMEN DAN SPASI ANTENA YAGI-UDA
Antena Yagi-Uda 2 elemen:
Elemen Driven : 144/f (Mhz) meter Elemen Director : 137/f (Mhz) meter Spasi : 36,6/f (Mhz) meter
Antena Yagi-Uda 3 elemen:
Elemen Reflektor : 153/f (Mhz) meter- - - (L + 5% atau Lebih x L) Elemen Driven : 144/f (Mhz) meter
Elemen Director : 137/f (Mhz) meter- - - (L – 5% atau lebih x L) Spasi : 36,6/f (Mhz) meter
Antena yagi-Uda 7 elemen:
Elemen Reflektor : 153/f (Mhz) meter Elemen Driven : 144/f (Mhz) meter
Elemen Director 1 : 137/f (Mhz) meter - - - (144 – 5%x144) =136,8 = 137 Elemen Director 2 : 135/f (Mhz) meter
