Jurnal Teknik KomputerSolusi permasalahan jaringan dengan cara block PC
untuk tujuan tertentu didalam LAN
Dodi Putra Yani, S.Kom, M.Si
e-mail : d.p.yani2008@gmail.comAbstrak
Pada Jurnal ini akan dibahas dan dianalisa tentang masalah yang sering terjadi pada Komputer di jaringan, dimana sering terjadi suatu komputer tiba-tiba terserang virus atau dowload /upload file yang cukup besar . Hal ini akan mengakibatkan traffic jaringan akan meningkat. Sehingga komputer lain dalam jaringan yang sama akan terganggu. Proses transmit dan reseive data akan menjadi lambat.Biasanya Team network administrator akan mencoba mengidentifikasi PC tersebut. Lokasi dan PIC serta nomor telp atau extentionya harus di peroleh agar bisa segera melakukan tindakan,seperti menghubungi usernya lewat telephone dan menyuruh user mencabut kabel networknya. Hal ini juga berlaku jika komputer terserang virus, agar jangan sampi menyebar ke
komputer lain. Kejadian ini akan menjadi masalah yang cukup besar jika user tidak bisa dihubungi dan lokasi kejadianpun cukup jauh. Misalnya dalam sebuah perusahaan terdapat 1000 lebih komputer yang menyebar
dalam 5 bangunan gedung. Solusi yang sangat praktis adalah melakukan block MAC Address. Dimana proses blok berjalan sangat cepat tanpa perlu harus pergi ke lokasi. Cukup melakukan konfigurasi di depan PC anda, dan hanya menunggu sebentar, PC jaringan yang menyebabkan masalah tadi akan tiba-tiba terputus dari jaringan.
Kata kunci :
Virus, IP Address, Traffic, core switch, mac address, protection, Block, Upload/download, VLAN1.
Pendahuluan
Jaringan Komputer secara umum ada 5 macam, yaitu LAN (Local Area Network), MAN (Metropolitan Area Network), WAN (Wide Area Network), Internet, dan Wireless (tanpa kabel). Sebenarnya, konsep dari Jenis Jaringan Komputer sama, yaitu untuk menghubungkan berbagai perangkat jaringan untuk dapat berkomunikasi dan berbagi sumber daya. Hanya yang membedakan adalah dari letak geologis-nya (mencakup wilayah dan area jaringan) dan teknologi yang digunakan (seperti penggunaan jenis kabel yang berbeda, IP Addressing sesuai kelas-nya, dan sistem keamanan (security) yang berbeda).
1.1 LAN (Local Area Network)
Local Area Network atau LAN, merupakan suatu Jenis Jaringan Komputer dengan mencakup wilayah lokal. Dengan menggunakan berbagai perangkat jaringan
yang cukup sederhana dan populer, seperti menggunakan kabel UTP (Unshielded Twisted-Pair), Hub, Switch, Router, dan lain sebagainya.Contoh dari jaringan LAN seperti komputer-komputer yang saling terhubung di sekolah, di perusahaan, Warnet, maupun antar rumah tetangga yang masih mencakup wilayah LAN.
1.2 MAN (Metropolitan Area Network)
2
kota atau wilayah dan juga jaringan mall-mall moderen yang saling berhubungan antar kota.1.3 WAN (Wide Area Network)
Wide Area Network atau WAN, merupakan Jenis Jaringan Komputer yang lebih luas dan lebih canggih daripada Jenis Jaringan Komputer LAN dan MAN. Teknologi jaringanWAN biasa digunakan untuk menghubungkan suatu jaringan dengan negara lain atau dari satu benua ke benua yang lainnya. Jaringan WAN bisa terdiri dari berbagai Jenis Jaringan Komputer LAN dan WAN karena luasnya wilayah cakupan dari Jenis Jaringan Komputer WAN. Jaringan WAN, biasanya menggunakan kabel fiber optic serta menanamkannya di dalam tanah maupun melewati jalur bawah laut.
1.4 INTERNET
Internet merupakan jaringan komputer yang global atau mendunia. Karena Internet merupakan jaringan-jaringan komputer yang terhubung secara mendunia, sehingga komunikasi dan transfer data atau file menjadi lebih mudah. Internet bisa dikatakan perpaduan antara berbagai Jenis Jaringan Komputer beserta Topologi dan Tipe Jaringan yang saling berhubungan satu sama lain.
1.5 Wireless (Tanpa Kabel)
Wireless merupakan Jenis Jaringan Komputer yang menggunakan media transmisi data tanpa menggunakan kabel. Media yang digunakan seperti gelombang radio, inframerah, bluetooth, dan microwave. Wireless bisa difungsikan kedalam jaringan LAN, MAN, maupun WAN. Wireless ditujukan untuk kebutuhan mobilitas yang tinggi. Keuntungan Jenis Jaringan Wireless seperti kenyamanan untuk terhubung ke jaringan tanpa dibatasi oleh kabel, lebih ke arah pengguna yang memerlukan mobilitas yang tinggi, dan tidak terlalu memerlukan kabel jaringan.
Kerugian Jenis Jaringan Wireless seperti transmisi data kepada para pengguna yang lebih lambat dari penggunaan jaringan dengan kabel, memerlukan keamanan yang ketat karena orang yang berada di luar jaringan bisa menerobos ke dalam jaringan Wireless.
Dalam suatu infrastructure jaringan yang sangat
besar, suatu jaringan yang efficient adalah suatu
keharusan. Jika design infrastructure jaringan kita
tidak efficient, maka applikasi atau akses ke
resource jaringanpun menjadi sangat tidak
efficient dan terasa sangat lambat.
Performa jaringan yang sangat lambat ini
biasanya disebabkan oleh congestion jaringan
(banjir paket pada jaringan), dimana traffic data
melebihi dari kapasitas bandwidth yang ada
sekarang. Kalau boleh diibaratkan seperti jalanan
ibukota pada jam sibuk, kapasitas jalan tidak
mencukupi dengan berjubelnya jumlah kendaraan
yang
memadati
jalanan,
akibatnya
adalah
kemacetan yang luar biasa. Kalau pada hari libur
lambatnya jaringan dan bagaimana memperbaikinya?A. Collision
Technology Ethernet yang sudah using seperti 10 Base2; 10Base5; dan 10Base-T, mereka menggunakan algoritma CSMA/CD yang menjadi sangat tidak efficient pada beban yang lebih tinggi. Performa jaringan ini akan menjadi turun drastis jika prosentase utilisasinya mencapai lebih dari 30% yang membuat jaringan menjadi sangat lambat.
Istilah collision domain mendefinisikan sekumpulan perangkat jaringan dimana data frame mereka bisa saling bertabrakan. Semua piranti yang disebut diatas menggunakan hub yang berresiko collisions antar frame yang dikirim, sehingga semua piranti dari jenis jaringan Ethernet ini berada pada collision domain yang sama.
Solusi : Gunakan Switch
Bagaimana solusi menghilangkan collision domain dan algoritma CSMA/CD yang bisa membuat jaringan anda lambat, adalah mengganti jaringan HUB anda dengan Switch LAN. Switch tidak menggunakan BUS secara ber-sama2 seperti HUB, akan tetapi memperlakukan setiap port tunggal sebagai sebuah BUS terpisah sehingga tidak mungkin terjadi tabrakan.
Switches menggunakan buffer memori juga untuk menahan frame yang datang, sehingga jika ada dua piranti yang mengirim frame pada saat
yang
bersamaan, Switch akan melewatkan satu frame
sementara frame satunya lagi ditahan didalam memory buffer menunggu giliran frame pertama selesai dilewatkan. Mengganti semua HUB anda dengan Switch akan meningkatkan kinerja dan performa jaringan andadan kelambatan jaringan akan
berkurang secara significant.
B. Bottlenecks
Beban user yang sangat tinggi untuk mengakses jaringan akan menyebabkan bottleneck jaringan yang mengarah pada kelambatan jaringan. Aplikasi yang memakan bandwidth yang sangat tinggi seperti aplikasi video dapat menyumbangkan suatu kelambatan jaringan yang sangat significant karena seringnya mengakibatkan system jaringan menjadi bottleneck. Solusi 1. Atur letak server
3
pemakainya akan memperbaiki kinerja dan performa jaringan dan juga response time.Solusi 2 : Gunakan gigabit backbone
Performa LAN juga bisa diperbaiki dengan menggunakan link backbone Gigabit dan juga Switch yang mempunyai performa tinggi. Jika system jaringan menggunakan beberapa segment, maka penggunaan Switch layer 3 akan dapat menghasilkan jaringan yang berfungsi pada mendekati kecepatan kabel dengan latensi minimum dan secara significant mengurangi jaringan yang lambat.
Serangan Trojan Virus
C. Serangan Virus
Jika environment jaringan anda terinfeksi dengan Trojan virus yang menyebabkan system anda dibanjiri oleh program-2 berbahaya (malicious programs), maka jaringan akan mengalami suatu congestion yang mengarah pada kelambatan system jaringan anda, dan terkadang bisa menghentikan layanan jaringan.
Solusi : Gunakan antivirus
Anda memerlukan proteksi jaringan yang sangat kuat untuk melindungi dari serangan Trojan virus dan berbagai macam serangan jaringan lainnya
.
Software antivirus yang di install terpusat pada
server anti-virus yang bisa mendistribusikan data
signature
secara
automatis
kepada
client
setidaknya akan memberikan peringatan dini
kepada clients. Dan jika ingin mendapatkan
perlindungan yang sangat solid dan proaktif maka
Software
keamanan
jaringan
corporate
BitDefender adalah solusi anda.
BitDefender Corporate Security adalah solusi manajemen dan keamanan bisnis yang sangat tangguh dan mudah digunakan yang bisa memberikan perlindungan secara proaktif terhadap serangan viruses, spyware, rootkits, spam, phising, dan malware lainnya.
BitDefender Corporate Security menaikkan produktifitas bisnis dan mengurangi biaya akibat malware dan lainnya dengan cara memusatkan administrasi, proteksi, dan kendali workstation, sekaligus juga file-file, email, dan traffic Internet didalam jaringan corporate
anda.
KunjungiBitdefender untuk lebih jelasnya.
D. Traffic jaringan tiba2 tinggi
Biasanya hal ini terjadi karena seranga virus yang belum terdeteksi oleh sebuah antivrus atau transfer data yang besar dari sebuah PC dalam jaringa yang cukup besar
Solusi : Kita harus segera menon aktifkan atau segera mematikan PC tersebut dari jaringan. Karna kalau dibiarkan cukup lama masalah ini maka semua resource jaringan akan putus karna terjadi overload traffic. Tapi bagaiman kita bisa tahu penyebab jaringan yang tinggi tersebut adalah PC tersebut. Solusinya akan
dijelaskan pada bagian Hasil Pemecahan Masalah dan Pembahasan.
3. Hasil Pemecahan Masalah dan
Pembahasan
Berangkat dari masalah tersebut, penulis mencoba
memikirkan bagaimana caranya agar tanpa
bergerak dari tempat duduk kita, kita bisa
memutuskan PC tersebut dari jaringan. Mungkin
ada yang berfikiran kan bisa menggunakan VNC
atau
remote desktop, ini sangat berbahaya sekali karna bisa jadi PC kita juga akan terinfeksi virus. Mulai saat itu penulis berusaha mencari informasi dan ilmu melalui browsing di internet dan baca buku. Akhirnya penulis dapat ide dan cara dengan melakukan hal ini pada Router atau Core Switch Network.Solusi yang penulis lakukan adalah :

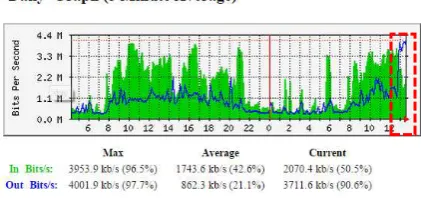

Mengetahui traffic jaringan, bisa menggunakan software bawaan dari perangkat network kita yaitu MRTG. Seperti gambar dibawah ini :
Gambar 1. Record traffic dari MRTG
4
Gambar 2. traffic dari Solarwinds
Dari gambar 2 terlihat warna biru Tua sebesar 1,1 GB transfer data dan Biru Muda yang sangat besar areanya dibandingkan dengan yang lain. Nah dari sinilah kita tahu sumber PC penyebab traffic yang tinggi ini. Setelah kita dapat sumber PC dan IP Address PC tersebut maka kita bisa lanjutkan untuk mengetahui maca addressnya dengan mengetikan perintah berikut
ini : “NBTSTAT –A IP Address” pada PC kita. Seperti gambar 3.
Gambar 3. Cara mengetahi MAC-Address
Dari gambar diatas terlihat mac addressnya adalah 00-24-7E-70-31-8D. Lalu kita mulai buka router atau core switch perangkat jaringan kita. Setelah masuk kedalam perangkat jaringan tersebut dengan
memasukan password untuk keamanannya. Maka kita bisa mulai konfigurasi. Seperti gambar dibawah ini :
Gambar 4. List IP Address yang telah di proteksi
Dari gambar 4 diatas terlihat kita telah meberikan perintah pada core untuk menon aktifkan (drop) mac address tersebut. Nah kalau kita ping IP address (172.16.112.165) dari mac address tersebut, maka hasilnya telah request time out (rto). Sekarang kita telah aman datang ke lokasi walaupun cukup jauh. Karna PC tersebut walaupun masih nyala aktif windowsnya namun jaringannya telah diputus.
4.
Kesimpulan
Dengan adanya konfigurasi khusus ini pada core switch network, maka setiap mac address apa saja kita bisa langsung dengan gampang memutuskannya dari jaringan. Hal ini agar masalah tersebut langsung berhenti, jadi kita ada waktu untuk datang kelokasi. Tapi syaratnya kita harus mempunyai akses untuk masuk ke perangkat jaringan tadi. User password dan priviledge passwornya kita harus tahu. Hal ini bisa dilakukan oleh Team network admin.
Daftar Pustaka
Yuhefizar, ilmukomputer.comIsfah, Fahmi dkk, Jaringan Komputer: 2006Purbo, Onno W
Sofana, iwan. (2008).”Membangun Jaringan Komputer”, Penerbit Informatika, Bandung. Jogiyanto, H.M.2006.Pengenalan
komputer.Yogyakarta : Andi Internet Literature web
