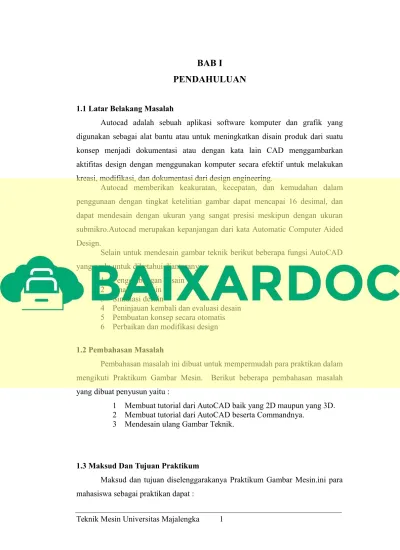

BAB I
PENDAHULUAN
1.1 Latar Belakang Masalah
Autocad adalah sebuah aplikasi software komputer dan grafik yang digunakan sebagai alat bantu atau untuk meningkatkan disain produk dari suatu konsep menjadi dokumentasi atau dengan kata lain CAD menggambarkan aktifitas design dengan menggunakan komputer secara efektif untuk melakukan kreasi, modifikasi, dan dokumentasi dari design engineering.
Autocad memberikan keakuratan, kecepatan, dan kemudahan dalam penggunaan dengan tingkat ketelitian gambar dapat mencapai 16 desimal, dan dapat mendesain dengan ukuran yang sangat presisi meskipun dengan ukuran submikro.Autocad merupakan kepanjangan dari kata Automatic Computer Aided Design.
Selain untuk mendesain gambar teknik berikut beberapa fungsi AutoCAD yang perlu untuk diketahui diantaranya :
1 Pengembangan desain 2 Analisis desain
3 Simulasi desain
4 Peninjauan kembali dan evaluasi desain 5 Pembuatan konsep secara otomatis 6 Perbaikan dan modifikasi design 1.2 Pembahasan Masalah
Pembahasan masalah ini dibuat untuk mempermudah para praktikan dalam mengikuti Praktikum Gambar Mesin. Berikut beberapa pembahasan masalah yang dibuat penyusun yaitu :
1 Membuat tutorial dari AutoCAD baik yang 2D maupun yang 3D.
2 Membuat tutorial dari AutoCAD beserta Commandnya.
3 Mendesain ulang Gambar Teknik.
1.3 Maksud Dan Tujuan Praktikum
Maksud dan tujuan diselenggarakanya Praktikum Gambar Mesin.ini para mahasiswa sebagai praktikan dapat :
1 Memperdalam pengetahuan tentang Gambar Teknik yang merupakan bahasa teknik secara internasional.
2 Mengetahui dasar-dasar menggambar teknik khususnya menggunakan aplikasi AutoCAD.
3 Mengetahui aturan-aturan dalam gambar teknik dengan baik dan benar.
4 Mengetahui standar-standar dalam gambar teknik secara global karena aplikasi ini digunakan secara luas dan global.
1.4 Waktu Dan Tempat Pelaksanaan
Adapun waktu dan tempat pelaksanaan praktikum gambar teknik dilaksanakan pada :
Hari / Tanggal : Senin s/d Jum’at, 16 – 27 November 2015 Waktu : Pukul 09.00 s/d 15.30 WIB
Tempat : Laboratorium Multimedia Universitas Majalengka
1.5 Sistematika Laporan
Berikut sistematika penulisan laporan yang penyusun buat untuk Laporan Praktikum Gambar Teknik kali ini :
BAB I PENDAHULUAN
Di dalam bab ini terdapat latar belakang masalah,pembatasan masalah, maksud dan tujuan praktikum,waktu dan tempat pelaksanaan,dan sistematika laporan.
BAB II LANDASAN TEORI
Dalam bab ini berisi tentang:Pengenalan AutoCAD, Menyiapkan Piranti Sistem Pendukung CAD, Perintah Menggambar 2 Dimensi, Editing Objek 2 Dimensi, Pengenalan Blok, Manajemen Gambar, Menyiapkan Penggambaran 3 Dimensi, Membuat Dan Memodifikasi Model 3 Dimensi.
BAB III PEMBAHASAN
Dalam bab 3 ini berisi tentang tujuan,alat-alat yang dipersiapkan,petunjuk sebelum membuat gambar,dan langkah-langkah pembuatan gambar.
BAB IV KESIMPULAN DAN SARAN
Dalam bab ini berisi tentang kesimpulan tentang cara belajar autocad dan saran untuk mahasiswa dalam melaksanakan praktikum gambar teknik.
BAB II
LANDASAN TEORI
1. Sekilas tentang CADD
Computer Aided Design and Drafting atau lebih dikenal dengan CADD, sebenarnya telah ada sejak th 1964 tetapi penggunaannya masih terbatas pada mainframe. Pada tahun 1982 mulai di kenal sistem CADD pada PC dengan salah satu software yang bernama AutoCAD. Kini kita telah mengenal software AutoCAD sampai release yang ke 2006. dengan kemampuan dan manfaat yang besar dan mengagumkan. Sehingga tidak ada lagi bentuk gambar 2D atau 3D yang tidak bisa di gambar oleh program tersebut. Dalam AutoCAD kita mengenal juga bahasa pemrograman yang di sebut AutoLISP yang memungkinkan kita mengembangkan sendiri software AutoCAD dan dapat kita gunakan sebagai program yang spesifik di sesuaikan dengan kebutuhan kita.
CADD merupakan sistem komputer yang memberikan kemudahan dalam proses penggambaran maupun proses perencanaan dan perancangan melalui otomatisasi yang ada. CADD juga menggantikan tugas tugas yang membisankan dan memakan waktu lama misalnya pengulangan. CADD menawarkan kecermatan (presisi) yang tinggi, kemampuan memperbesar yang tidak terbatas, dan pergeseran objek yang memudahkan kita melihatbagian bagian lain dengan cepat. CADD juga memungkinkan kita untuk menggambar dengan skala 1 : 1 sehingga kesalahan dalam mendimensi dapat di hindari.
Operator CADD berkomunikasi denga komputer melalui input device yaitu keybord, mouse, digitizer. Dll. Selai itu input lain dapat melalui scanner maupun file dengan extension 3DS, DXF, DXB dan WM3.
2. CADD sebagai alat bantu
CADD tidak dapat membuat gambar, operatorlah yang membuat gambar.
Kecepatan, ketepatan, kualitas gambar, dan konsistensi dari CADD tergantung dari cara kita mengatur gambar (manajemen gambar). Salah satu kemampuan CADD adalah dalam pembuatan library, baik yang kita buat sendiri maupun yang di buat oleh orang lain. Semaki banyak library yang kita buat semakin cepat pula proses menggambar yang kita kerjakan. Kemampuan besar lainnya adalah pada proses editing gambar, dimana kita cukup memperbaiki bagian yang salah kemudian di cetak ulang.
Meskipun CADD menawarkan kemudahan kemudahan seperti diatas, ada hal hal penting yang perlu di ingat yaitu :
• Komputer tidak dapat berpikir
• Komputer tidak dapat merancang
• Komputer tidak dapat mengambil keputusan
• Komputer tidak secara otomatis memperbaiki kekurangan manusia.
Tetapi komputer dan manusia sangat kompetibel, dapat saling mengisi kekurangan masing-masing. Manusia dapat berfikir, berkreasi dan berakal budi, komputer tidak. Tetapi manusia lambat, kurang akurat dan kurang konsisten. Jika keduanya di padukan akan terdapat efektifitas dan efisiensi yang tinggi dalam menggambar. Kita menyadari bahwa komputer adalah benda mati yang bodoh jika kita tidak mampu memanfaatkan dengan baik, oleh karena itu di perlukan pengetahuan tentang cara memanfaatkan komputer semaksimal mungkin.
2.2. Menyiapkan Piranti System Pendukung CADD 1. Software
Yang akan kita bahas adalah AutoCAD dimana software tersebut mempunyai fleksibilitas yang tinggi. AutoCAD tidak hanya dipakai untuk apliksa kusus saja seperti arsitektur, mekanikal, geodesi, atau mesin tetapi mempunyai kemampuan untuk menggambar apa saja seperti yang pernah kita bahas diatas. Jika kita ingin membuat AutoCAD menjadi software yang khususkita dapat menambahkan yang dinamakan “3rd party software” yang diantaranya adalah:
• AutoArchitect dan architectural desktop untuk aplikasi arsitektur
• AutoYacht untuk desain perahu dan kapal layar
• Auto-site-lite untuk aplikasi kalkulasi pencahayaan
• Mechanical Desktop untuk aplikasi mekanikal. Dll
Dengan adanya software diatas kita dapat lebih meningkatkan produktifitas kerja sesuai dengan bidang kerja kita.
2. Hardware/ Perangkat Keras a. KEYBOARD
Tombol tombol keyboard yang sering di gunakan dalam AutoCAD:
• Return key, berfungsi sebagai eksekusi perintah dan menyetujui sebuah nilai.
Tombol lain yang berfungsi sama dengan dengan return key adalah space bar.
Return key juga berfungsi untuk mengulang perintah terakhir
• Back space key, berfungsi untuk membetulkan pengetikan perintah.
• Control key, hanya mempunyai fungsi jika digabung dengan perintah huruf contohnya : Ctrl + S = save
• Function key, atau yang di kenal dengan F1,F2 dst. Function key yang di pakai dalam AutoCAD : F1=Help;F2=Mode text/Mode Grafik ;F6=koordinat on/off ;f7= Grid on/off ;F8 Ortho on/off ;F9= Snap On/Off.
• ESC (Escape), untuk membatalkan perintah (cancel)
• Alt+Tab, untuk memindahkan bidang kerja dari windowssatu ke yang lain pada “multiple windows”.
b. Mouse
Mouse merupakan alat yang penting terutama dalam memasukkan koordinat. Ada tiga jenis mouse yaitu jenis 2 tombol, 3 tombol,dan intelli mouse.
Mouse dengan 2 tombol mempunyai fungsi
• Tombol kiri untuk memasukkan koordinat.
• Tombol kanan untuk pngganti enter dan untuk mengulang perintah sebelumnya. Di samping itu klik kanan juga untuk memunculkan fungsi yang lain.
Pada intelli mouse, 2 tombol (kiri dan kanan) mempunyai fungsi sama seperti mouse biasa 2 tombol, kemudian slider berfungsi sebagai “zoom reltime” dan jika di tekan menjadi “pan realtime”.
3. Mengenal AutoCAD
Mempelajari AutoCAD sebenarnya tidak terlalu sulit, karena perintah perintahnya (commands) mudah diingat dan di buat dalam menu pull-down, pop- up, promt dan juga menu icon yang memudahkan untuk di ingat oleh parta pemakai AutoCAD.
Pada dasarnya perintah perintah dalam AutoCAD berjumlah ratusan macam perintah, akan tetapi yang lazim/ sering digunakan relatif sedikit. Perintah perintah AutoCAD secara logika diatur atau dikelompokkan sesuai dengan fungsi dan kemiripan peritahnya.
4. Tata letak layar (Screen Layout)
Standar tampilan layar yang dapat dilihat setelah menjalankan progran AutoCAD dapat dilihat pada gambar.
Dalam gambar tersebut di temui beberapa keterangan yang secara lebih detail dapat di jelaskan sebagai berikut:
Menu bar :
menu bar ini berisi menu standar dari AutoCAD. Menu ini dapat memakai menu yang tersedia pada file menu yang tersimpan dengan nama file acad.mnu.
menu bar dapat juga di buat sendiri oleh pemakai AutoCAD melalui fasilitas custom menus.
Standard toolbar :
terdiri atas beberapa tombol icon yang sering di gunakan, misalnya redraw, undo zoom dan juga tombol icon yang juga dimiliki oleh program pengolah kata yaitu open, save print. Tombol icon dengan tambahan segitiga kecil pada kanan bawahnya berarti tombol tersebut memiliki tombol icon flyout tools yang masih
Status bar
Command window Drawing area
Crosshair cursor
UCS Icon
Object properties toolbar
Command line Draw toolbar Standard toolbar Menu bar
memiliki hubungan dengan tombol icon yang di tampilkan sebelumnya.
Object properties toolbars :
Berisi informasi dan untuk mengatur (setting) properti obyek misalnya:
warna,jenis garis, tebal garis disamping mengatur penggunaan layer.
Draw and modify toolbar :
menyediakan perintah perintah menggambar dan modifikasi gambar.
Kedua toolbar ini akan muncul pada sisi kiri dari layar monitor sewaktu pertama kali program AutoCAD di jalankan.
Drawing area :
Tempat untuk menggambar dan menampilkan gambar sesuai dengan kondisi tampilannya. Luas ruang gambar akan semakin kecil bila jumlah flyout toolbar yang di tampilkan lebih banyak. Drawing area ini akan tertutup tampilannya bila dialog box sedang aktif.
Crosshairs :
Merupakan kurso grafik yang bergerak di drawing area. Cursor ini di gunakan juga untuk memilih titik lokasi gambar ataupun objek gambar.
User coordinate system (UCS): icon Menampilakan orientasi gambar. Sistem koordinat berdasarkan sumbu koordinat X,Y, dan (untuk 3D) Z. AutoCAD memiliki world coordinat system (WCS) yang tetap dan User coordinat system yang tidak tetap (movable).
Model tabs, layout tabs :
Penggantian antara model (drawing) space dan paper (layout) space.
Command windows :
Menampilkan pesan dan prompt perintah.
Pada AutoCAD ada tiga cara untuk memberi perintah yakni:
• Memilih perintah dari menu bar
• Memilih tombol icon yang ada pada toolbar
• Mengetikkan perintah pada command prompt (baris perintah)
Pengguna AutoCAD di wajibkan selalu membaca pesan pesan yang di tampilkan pada command windows ini, bai sebelum maupun setelah pengetikan perintah.
Status bar :
Possisi koordinat cursor dapat dilihat pada koordinat display yang terletak pada pojok kiri bawah dari status bar ini. Status bar juga memuat tombol-tombol pengatur peralatan gambar (drawing aids) yang meliputi : snap (snap mode), grid (drawing grid), polar (polar tracking) dll.
Scroll bar :
AutoCAD menyediakan scroll bar untuk mengatur posisi ruang gambar.
5.Units
Kita dapat mengontrol tipe dari notasi units yang kita butuhkan. AutoCAD pada keadaan standard memakai notasi desimal dalam menentukan koordinat, jarak, dan sudut. Tetapi pilihan notasi lain tersedia juga.
Dengan mengetikkan DDUNITS atau menekan manu bar “ format-units”
pada pulldown menu akan tampil dialog box sebagai berikut:
keterangan:
• Length – type, memungkinkan kita untuk menentukan atau memilih sistem units yang kita pakai.
