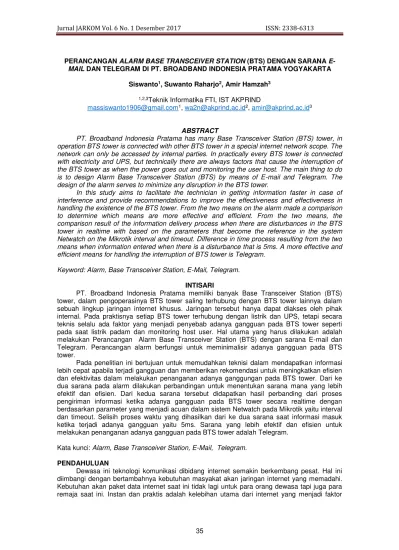

PERANCANGAN ALARM BASE TRANSCEIVER STATION (BTS) DENGAN SARANA
E-MAIL DAN TELEGRAM DI PT. BROADBAND INDONESIA PRATAMA YOGYAKARTA
Siswanto1, Suwanto Raharjo2, Amir Hamzah3
1,2,3Teknik Informatika FTI, IST AKPRIND
massiswanto1906@gmail.com1, wa2n@akprind.ac.id2, amir@akprind.ac.id3
ABSTRACT
PT. Broadband Indonesia Pratama has many Base Transceiver Station (BTS) tower, in operation BTS tower is connected with other BTS tower in a special internet network scope. The network can only be accessed by internal parties. In practically every BTS tower is connected with electricity and UPS, but technically there are always factors that cause the interruption of the BTS tower as when the power goes out and monitoring the user host. The main thing to do is to design Alarm Base Transceiver Station (BTS) by means of E-mail and Telegram. The design of the alarm serves to minimize any disruption in the BTS tower.
In this study aims to facilitate the technician in getting information faster in case of interference and provide recommendations to improve the effectiveness and effectiveness in handling the existence of the BTS tower. From the two means on the alarm made a comparison to determine which means are more effective and efficient. From the two means, the comparison result of the information delivery process when there are disturbances in the BTS tower in realtime with based on the parameters that become the reference in the system Netwatch on the Mikrotik interval and timeout. Difference in time process resulting from the two means when information entered when there is a disturbance that is 5ms. A more effective and efficient means for handling the interruption of BTS tower is Telegram.
Keyword: Alarm, Base Transceiver Station, E-Mail, Telegram.
INTISARI
PT. Broadband Indonesia Pratama memiliki banyak Base Transceiver Station (BTS) tower, dalam pengoperasinya BTS tower saling terhubung dengan BTS tower lainnya dalam sebuah lingkup jaringan internet khusus. Jaringan tersebut hanya dapat diakses oleh pihak internal. Pada praktisnya setiap BTS tower terhubung dengan listrik dan UPS, tetapi secara teknis selalu ada faktor yang menjadi penyebab adanya gangguan pada BTS tower seperti pada saat listrik padam dan monitoring host user. Hal utama yang harus dilakukan adalah melakukan Perancangan Alarm Base Transceiver Station (BTS) dengan sarana E-mail dan Telegram. Perancangan alarm berfungsi untuk meminimalisir adanya gangguan pada BTS tower.
Pada penelitian ini bertujuan untuk memudahkan teknisi dalam mendapatkan informasi lebih cepat apabila terjadi gangguan dan memberikan rekomendasi untuk meningkatkan efisien dan efektivitas dalam melakukan penanganan adanya ganggungan pada BTS tower. Dari ke dua sarana pada alarm dilakukan perbandingan untuk menentukan sarana mana yang lebih efektif dan efisien. Dari kedua sarana tersebut didapatkan hasil perbanding dari proses pengiriman informasi ketika adanya gangguan pada BTS tower secara realtime dengan berdasarkan parameter yang menjadi acuan dalam sistem Netwatch pada Mikrotik yaitu interval dan timeout. Selisih proses waktu yang dihasilkan dari ke dua sarana saat informasi masuk ketika terjadi adanya gangguan yaitu 5ms. Sarana yang lebih efektif dan efisien untuk melakukan penanganan adanya gangguan pada BTS tower adalah Telegram.
Kata kunci: Alarm, Base Transceiver Station, E-Mail, Telegram. PENDAHULUAN
penyebab utama kenapa masyarakat semakin membutuhkan internet dalam kehidupan mereka sehari-hari. Ditambah dengan semakin populernya penggunaan smart
phone membuat akses ke internet menjadi lebih mudah. Dengan adanya kebutuhan masyarakat akan internet yang semakin meningkat menjadi peluang bagi para pengusaha di bidang jasa penyedia layanan internet untuk memenuhi kebutuhan masyarakat yang masih sangat minim sekali terpenuhi.
Penyedian jasa layanan internet dalam melakukan distribusi internet ke pelanggan memiliki banyak Base Transceiver Station (BTS) tower, dalam pengoperasinya Base Transceiver Station (BTS) tower saling terhubung dengan Base Transceiver Station (BTS) lainnya dalam sebuah lingkup jaringan internet khusus. Jaringan tersebut hanya bisa diakses oleh pihak internal. Base Transceiver Station (BTS) berfungsi menjembatani perangkat komunikasi pengguna dengan jaringan menuju jaringan lain. Pada praktisnya setiap Base Transceiver Station (BTS) tower terhubung dengan listrik dan UPS, tetapi secara teknis selalu ada faktor yang menjadi penyebab gangguan pada Base Transceiver Station (BTS) tower. Gangguan tersebut menjadi masalah yangsangat serius bagi setiap pengusaha penyedia jasa layanan internet. Untuk
meminimalisir adanya gangguan pada Base Transceiver Station (BTS) tersebut dapat dilakukan dengan cara melakukan “Perancangan Alarm Base Transceiver Station (BTS) dengan saranaE-mail dan Telegram”.
E-mail adalah Surat elektonik sebagai sarana menerima dan mengirim surat melalui jalur internet atau dapat juga diartikan surat dengan format digital dan dikirimkan melalui jaringan Internet. E-mail mampu mengirimkan informasi adanya gangguan pada Base Transceiver Station (BTS) tetapi disisi lain Telegram juga mampu mengirimkan informasi adanya gangguan pada Base Transceiver Station (BTS). Telegram adalah fasilitas yang digunakan untuk menyampaikan informasi jarak jauh dengan cepat, akurat dan terdokumentasi. Ke dua sarana tersebut akan memberikan hasil perbandingan yang dinilai mampu dikembangkan hasilnya agar lebih efektif dan efisien dalam mengatasi ganggungan pada Base Transceiver Station (BTS) khususnya listrik dan monitoring Host user. Hasil perbandingan dari ke dua sarana tersebut akan memberikan rekomendasi dan kemudahan bagi teknisi dalam mengetahui gangguan yang terjadi pada Base Transceiver Station (BTS) secara realtime untuk meningkatkan efisien dan efektivitas dalam melakukan penanganan adanya ganggungan. Tujuan dalam penelitian ini adalah Merancang AlarmBase Transceiver Station (BTS) dengan saranaE-maildan Telegram untuk mempermudah penanganan masalah gangguan pada BTS, yaitu: listrik padam dan monitoring host user dan Memberikan rekomendasi untuk meningkatkan efisien dan efektivitas dalam melakukan penanganan ganggungan (listrik) dan monitoring host user pada BTS milik PT. Broadband Indonesia Pratama.
TINJAUAN PUSTAKA
Suraya dan Novianta (2015), telah melakukan penelitian tentang Sistem Pergeseran Tanah Menggunakan Sensor Draw Wire. Penelitian diujicobakan secara simulasi di laboratorium dengan mengkalibrasi alat penelitian, jika terjadi fluktuasi nilai pergeseran tanah maka alat akan mendeteksinya dan hasilnya dikirimkan melalui SMS gateway. Dengan menggunakan sistem ini, optimalisasi penggunaan lahan tempat tinggal masyarakat dan juga mengantisipasi adanya korban dari ancaman bencana tanah longsor, waktu respon rata-rata SMS sekitar 4 detik tergantung kualitas sinyal dan traffic data dari suatu provider oleh pengguna.
Prasetyono (2016), juga pernah melakukan penelitian tentang Sistem Peringatan Luapan Air. Alat ini mengunakan sensor ultrasonik sebagai pengukur ketinggian air, Lyquid Crystal Display (LCD) sebagai monitor hasil pengukuran, buzzer dan Modem Wavecom Fastrack. Sistem peringatan luapan air dilakukan dengan mengirim pesan SMS melalui modem GSM ke nomer handphone yang dituju dan buzzer diaktifkan secara otomatis sesuai dengan pengaturan batas kritis pada air.
berupa simbol di layar peta. Dengan adanya sistem ini, maka operator akan lebih mudah dalam memantau dan mengendalikan perngkat jaringan khususnya dalam menangani kerusakan perangkat jaringan.
Mulyani dan Andika (2014), telah melakukan penelitian tentang Sistem Pengaman Rumah dan Pengendali Lampu. Metode yang digunakan dalam pembuatan sistem pengaman rumah dan pengendali yang lebih efektif dan efesien yaitu metode R&D (Penelitian dan Pengembangan) yang meliputi potensi dan masalah, pengumpulan data, desain produk, validasi desain, revisi desain, uji coba produk dan revisi produk . Sistem yang telah dibuat memanfaatkan perkembangan teknologi dalam bidang komunikasi dan informasi yaitu fasilitas SMS dan dalam bidang elektronika yaitu mikrokontroler dan sensor. Dari hasil penelitian dapat di simpulkan sistem yang dibuat lebih efektif dan efesien dibandingkan dengan sistem yang telah dibuat sebelumnya.
Utomo dan Saputra (2016), telah melakukan penelitian tentang Sistem Pendeteksi Polusi Ruangan Menggunakan Sensor Asap. Penerapan memantau polusi ruangan dengan menggunakan SMS, sehingga memudahkan para pengguna untuk mengetahui keadaan ruangannya. Dalam penelitian tersebut menghasil sistem yang mampu mendeteksi polusi ruangan dengan menggunakan sensor asap dan dapat diatur atau dipantau dari jarak jauh dengan jaringan GSM untuk mepercepat proses pengiriman informasi melalui SMS.
Suraya dan Novianta (2016), telah melakukan penelitian tentang Sistem Informasi Data Base Multi-Node Pemantauan Pergeseran Tanah. Penelitian tersebut menghasilkan sistem pengukuran dari unit pantau ke data kolektor terintegrasi dengan perangkat lunak, data pengukuran yang tersimpan akan digunakan sebagai pengambil keputusan terhadap akumulasi besarnya pergeseran tanah yang terjadi sehingga ancaman bahaya tanah longsor dapat diketahui secara dini oleh masyarakat maupun pihak yang berwenang. Hasil informasi tertampil di PC dalam format teks yang berupa nilai hasil pemantauan pergeseran tanah dan pada alat pantau terdapat tiga kondisi keadaan dalam mendeteksi adanya pergeseran tanah dengan batas ambang bawah yang berbeda, nilai ambang batas bawah untuk kondisi SIAGA=100mm, WASPADA=180mm, dan AWAS=250mm, waktu respon rata-rata SMS sekitar 5 detik tergantung kualitas sinyal dan trafic data dari suatu provider oleh pengguna.
METODOLOGI PENELITIAN
Metode pengumpulan data digunakan dalam penelitian ini untuk mendapatkan data yang sesuai kebutuhan, yaitu sebagai berikut:
a. Metode observasi
Metode observasi yaitu metode pengumpulan data dengan melakukan pengamatan dan pencatatan baik secara langsung maupun secara tidak langsungterhadap objek yang sedang diteliti.
b. Studi kepustakaan/literatur
Studi kepustakaan/literatur adalah pengumpulan data yang dilakukan dengan mempelajari pustaka, dokumentasi dan gambar-gambar yang berhubungandengan yang diteliti. Metode ini digunakan dalam pengumpulan data pustaka danbahan-bahan penelitian yang dibutuhkan.
c. Motode Dokumentasi
Dokumentasi merupakan suatu teknik pengumpulan data dengan mencari, menghimpun dan menganalisis dokumen-dokumen baik itu dokumen tertulis (catatan, transkrip, dan sebagainya), gambar maupun elektronik.
Gambar 1. Arsitektur Perancangan Jaringan
Internet adalah sumber dari NAP yang didistribusikan pada BTS, kemudian pada BTS yang telah terhubung UPS dipasangkan alarm dengan media komunikasi menggunakan Access Point. Apabila terjadi mati listrik, UPS akan menyala, secara otomatis alarm akan aktif dan mengirimkan informasi melalui media Access Point ke NOC (server). NOC (server) akan mencatat informasi yang dikirimkan alarm melalui media Acccess Point ke sistem record untuk kemudian dilanjutkan ke SMTP dan Bot (Telegram) server. SMTP server dan Bot server berfungsi sebagai mediator pengiriman informasi yang diterima dengan sarana e-mail dan telegram.
PEMBAHASAN
a. Implementasi alarm BTS dengan sarana E-mail
dilakukan pada sistem netwatch yang merupakan fitur pada mikrotik. Pada sistem netwatch peneliti meletakkan source code yang berfungsi untuk menjembatani program alarm pada BTS tower yang telah dikonfigurasikan apabila terjadi gangguan pada BTS tower untuk mengirimkan pemberitahuan kepada teknisi dengan sarana e-mail. Berikut ini adalah gambar source code untuk e-mail.
Gambar 2. Source Code E-mail pada Netwatch
Gambar 3. Cara Kerja Alarm Dengan Sarana E-mail Berikut adalah hasil alarm BTS dengan sarana E-mail

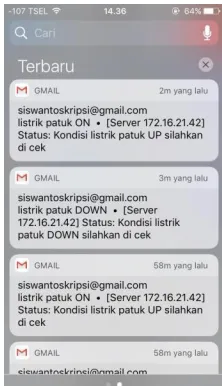

Gambar 4. Hasil Alarm Dengan Sarana E-mail b. Implementasi alarm BTS dengan sarana Telegram
dilakukan pada system netwatch yang merupakan fitur pada mikrotik. Pada sistem netwatch peneliti meletakkan source code yang berfungsi untuk menjembatani program alarm pada BTS tower yang telah dikonfigurasikan apabila terjadi gangguan padaBTS tower untuk mengirimkan pemberitahuan kepada teknisi dengan sarana Telegram. Berikut ini adalah gambar source code untuk Telegram.
Pada gambar 5 adalah source code Telegrampada Menu Netwat Host lakukan modifikasi isi pada textdan sesuaikan dengan kebutuhan, /tool fetch url berfungsi untuk mengirimkan informasi ke Server Bot Telegram tujuan.
Gambar 6. Cara Kerja Alarm Dengan Sarana Telegram Berikut adalah hasil alarm BTS dengan sarana Telegram
Gambar 7. Hasil Alarm Dengan Sarana Telegram
Gambar 8. Menu pada Bot Telegram
Pada gambar 8 merupakan tampilan Menu Bot pada Telegram, ada dua menu bot pada Telegram, yaitu: InfoBTSTowerPatuk, DaftarHost, dan Bantuan. Dalam Bot telegram untuk pemanggilan informasi selain menggunakan menu dapat juga menggunakan /command. Pada bot Telegram terdapat dua /command, yaitu /infobts, /daftarhost dan /bantuan. Command /infobts berfungsi untuk menampilkan informasi pada BTS, command /daftarhost digunakan untuk menampilkan daftar host pada BTS tersebut dengan extensi .word dan command /bantuan berfungsi untuk melihat command yang terdapat pada Bot. Berikut adalah contoh gambar pemanggilan informasi dengan menggunakan /command.
Gambar 9. Informasi Berdasarkan /command pada Bot Telegram

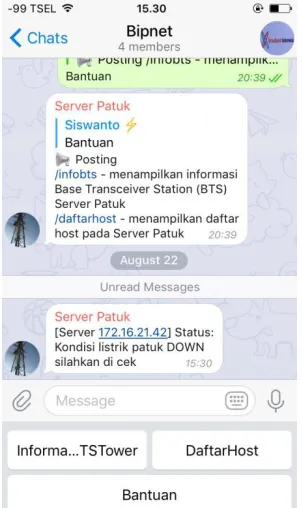

Gambar 10. Hasil Broadcast pada Group
Pada gambar 10 merupakan hasil dari broadcast yang dilakukan oleh Bot Telegram ke dalam group. Group bersifat private tidak public, bersifat private yaitu tidak sembarang member dapat masuk ke dalam group tersebut. Member dapat masuk ke dalam group jika admin mengizinkan dan melakukan addmember pada group.
c. Perbandingan Alarm BTS Dengan Sarana E-mail Dan Telegram
KESIMPULAN
Kesimpulan dari penelitian ini adalah sebagai berikut:
a. BTS adalah kependekan dari Base Transceiver Station yang merupakan perangkat komunikasi pengguna dengan jaringan menuju jaringan lain. Satu cakupan pancaran BTS dapat disebut Cell. Komunikasi seluler adalah komunikasi modern yang mendukung mobilitas yang tinggi. Dari beberapa BTS kemudian dikontrol oleh satu Base Station Controller (BSC) yang terhubungkan dengan koneksi microwave ataupun serat optik.
b. Merancang AlarmBase Transceiver Station (BTS) dengan sarana E-mail dan Telegram dapat menggunakan Mikrotik versi 1U Rackmount [RB1100AHx2] dan menggunakan media komunikasi Access Point Wifi Router yang difungsikan sebagai modem. Bentuk informasi BTS yang diolah berupa E-mail dan Telegram yang dapat di update secara berkala ketika listrik padam dan monitoring host user.
c. Perancangan alarm Base Transceiver Station (BTS) bertujuan untuk mempermudah, dan memberikan rekomendasi untuk meningkatkan efisien dalam penanganan masalah gangguan pada BTS saat listrik padam dan monitoring host user saja.
d. Implementasi AlarmBase Transceiver Station (BTS) dengan sarana E-mail dan Telegram pada sistem netwatch yang merupakan fitur padamikrotik. Pada sistem netwatch peneliti meletakkan source code yang berfungsi untuk menjembatani program alarm pada BTS tower yang telah dikonfigurasikan apabila terjadi gangguan pada BTS tower untuk mengirimkan pemberitahuan kepada teknisi dengan sarana E-mail dan Telegram.
e. Hasil perbandingan dari ke dua sarana tersebut yang paling efisien dan efektif dalam penanganan gangguan pada BTS tower adalah Telegram.
