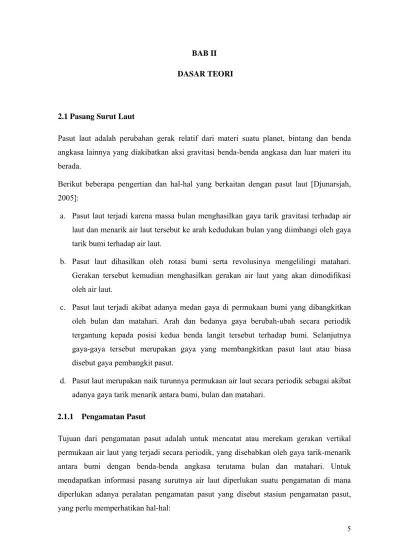

5 BAB II
DASAR TEORI
2.1 Pasang Surut Laut
Pasut laut adalah perubahan gerak relatif dari materi suatu planet, bintang dan benda angkasa lainnya yang diakibatkan aksi gravitasi benda-benda angkasa dan luar materi itu berada.
Berikut beberapa pengertian dan hal-hal yang berkaitan dengan pasut laut [Djunarsjah, 2005]:
a. Pasut laut terjadi karena massa bulan menghasilkan gaya tarik gravitasi terhadap air laut dan menarik air laut tersebut ke arah kedudukan bulan yang diimbangi oleh gaya tarik bumi terhadap air laut.
b. Pasut laut dihasilkan oleh rotasi bumi serta revolusinya mengelilingi matahari.
Gerakan tersebut kemudian menghasilkan gerakan air laut yang akan dimodifikasi oleh air laut.
c. Pasut laut terjadi akibat adanya medan gaya di permukaan bumi yang dibangkitkan oleh bulan dan matahari. Arah dan bedanya gaya berubah-ubah secara periodik tergantung kepada posisi kedua benda langit tersebut terhadap bumi. Selanjutnya gaya-gaya tersebut merupakan gaya yang membangkitkan pasut laut atau biasa disebut gaya pembangkit pasut.
d. Pasut laut merupakan naik turunnya permukaan air laut secara periodik sebagai akibat adanya gaya tarik menarik antara bumi, bulan dan matahari.
2.1.1 Pengamatan Pasut
Tujuan dari pengamatan pasut adalah untuk mencatat atau merekam gerakan vertikal permukaan air laut yang terjadi secara periodik, yang disebabkan oleh gaya tarik-menarik antara bumi dengan benda-benda angkasa terutama bulan dan matahari. Untuk mendapatkan informasi pasang surutnya air laut diperlukan suatu pengamatan di mana diperlukan adanya peralatan pengamatan pasut yang disebut stasiun pengamatan pasut, yang perlu memperhatikan hal-hal:
6 a. Lokasi yang mudah dijangkau dan struktur bangunannya kokoh.
b. Ditempatkan di lokasi yang mudah diamati dalam berbagai cuaca.
c. Lokasi stasiun pasut hendaknya sedekat mungkin dengan benchmark atau titik referensi yang ada.
d. Lokasi stasiun pasut hendaknya ditempatkan di lokasi yang mewakili keadaan karakteristik daerah tersebut.
e. Kondisi air laut sebaiknya bersih untuk memudahkan pengamatan.
Peralatan yang digunakan dalam pengamatan pasut:
1. Alat Pengamat Pasut Sederhana Palem (Tide Pole)
Merupakan alat sederhana yang terbuat dari kayu dengan ukuran panjang sekitar 3-5 meter, lebar 5-15 cm sedangkan tebalnya 1-4 cm. Alat ukur ini mirip seperti rambu ukur di mana mempunyai skala bacaan dalam satuan decimeter (Gambar 2.1). Agar ukuran pengamatan air laut benar, maka pemasangan palem harus tegak lurus dengan permukaan air laut. Selain terbuat dari kayu, palem pasut juga dapat dibuat dari pelat tipis atau pita plastik. Pemasangan palem pasut sebaiknya memperhatikan hal-hal yang mempengaruhi kualitas data pengamatan pasut. Pemasangan palem harus kokoh, tidak berubah naik turun.
Selain itu lokasi diusahakan agar tidak terganggu oleh kapal yang lewat atau benda terapung lainnya.
Gambar 2.1 Alat Pengamat Pasut dengan Pemberat [Djunarsjah, 2005]
7 Gambar 2.2 Alat Pengamat Pasut dengan Pengapung (Djunarsjah, 2005)
Cara yang paling sederhana untuk mengamati pasut dilakukan dengan palem (Gambar 2.1 dan 2.2). Tinggi muka air setiap jam diamati secara manual oleh operator (pencatat) dan dicatat pada suatu formulir pengamatan pasut. Pencatat akan menuliskan kedudukan tinggi muka air laut relatif terhadap palem pada jam-jam tertentu sesuai dengan skala bacaan yang tertulis pada palem. Muka air laut yang relatif tidak tenang membatasi kemampuan pencatatan dalam menaksir bacaan skala. Walaupun demikian, cara ini cukup efektif untuk memperoleh data pasut dengan ketelitian hingga sekitar 2,5 cm. [Poerbandono &
Djunarsjah, 2005]
2. Alat Pengamat Pasut Otomatik (Tide Gauge) a. Jenis pelampung (float tide tide gauge)
Alat sensor berupa pelampung yang dihubungkan oleh katrol menuju alat perekam (Gambar 2.3). Perubahan tinggi air laut dapat tercatat pada alat perekam dengan mengikuti perubahan naik turunnya pelampung yang akan menggerakkan jarum pencatat pada alat perekam.
8 Gambar 2.3 Alat Pengamat Pasut Tipe Pelampung [Djunarsjah, 2005]
b. Jenis tekanan (pressure type tide gauge)
Tipe ini menggunakan tekanan air di atas suatu unit yang berubah-ubah akibat besar kecilnya lapisan air di atas unit sensor tersebut sesuai gerakan turun naiknya permukaan laut. Perubahan tekanan ini diteruskan ke unit recorder melalui selang udara yang biasanya terbuat dari karet atau plastik (Gambar 2.4).
Gambar 2.4 Alat Pengamat Pasut Tipe Tekanan [Djunarsjah, 2005]
9 2.1.2 Analisis dan Prediksi Pasut
Metode harmonik pasut banyak digunakan dalam menganalisis data pasut. Metode ini memiliki hipotesis bahwa pasut yang dialami merupakan penjumlahan dari beberapa komponen gelombang yang memiliki amplitudo dan frekuensi tertentu. Analisis pasut bertujuan untuk mendapatkan amplitudo dan beda fase komponen-komponen pasut dengan cara melakukan pengamatan pasut pada selang dan periode waktu tertentu.
Tujuan utama pengamatan pasut selain untuk menentukan nilai MSL dan Chart Datum juga untuk dapat memprediksi pasut laut di suatu tempat . Salah satu metode prediksi pasut yaitu dengan menggunakan data analisis harmonik metode kuadrat terkecil. Metode kuadrat terkecil memiliki prinsip bahwa nilai dari kuadrat kesalahan mempunyai nilai yang minimum. Dalam hitung perataan kuadrat terkecil terdapat beberapa metode hitungan yang dapat digunakan, diantaranya adalah perataan parameter, perataan bersyarat, perataan kombinasi, perataan parameter bertahap, perataan bersyarat bertahap dan perataan kombinasi bertahap. Dasar analisis pasut ini dimaksudkan untuk mendapatkan komponen pasut dengan menghitung besaran amplitudo dan fase dari masing-masing komponen pasut serta permukaan laut rata-rata. Besaran tersebut selanjutnya digunakan untuk menentukan komponen pasut manakah yang paling dominan dalam menentukan tinggi muka laut. Adapun fungsi harmonik pasut adalah sebagai berikut ini :
) cos(
) (
1
0 j j
m
j
i j j
j
i C a f t v g
t
h = +
∑
+ −=
ω
...(2.2) dengan :
C0 = tinggi rata-rata permukaan air diatas datum yang digunakan a = j konstanta amplitudo
ωj = rata-rata perubahan pada fase disebut konstanta pokok kecepatan g j = fase awal konstanta pasang surut (saat t = 0)
) (ti
h = tinggi permukaan air laut (saat t = i) f danj v = argumen astronomis j
10 2.2 Pengikatan Stasiun Pasut ke BM Pasut
2.2.1 Pendefinisian Datum
Dalam praktek penentuan posisi, sistem-sistem referensi hitungan mempunyai peranan yang sangat penting untuk melakukan hitungan serta merekam titik-titik di atas permukaan bumi, sehingga titik-titik tersebut dapat direkonstruksi kembali untuk berbagai keperluan, baik praktis maupun ilmiah.
Karena begitu pentingnya masalah sistem referensi hitungan dalam penentuan posisi, maka sebelum membahas ke bab selanjutnya terlebih dulu dalam subbab ini akan diterangkan masalah-masalah dari datum geodetik.
Tentang definisi dari datum geodetik, ada dua definisi yang perlu dikemukakan, yaitu definisi dulu (sebelum era satelit) dengan definisi modern (era satelit). Adapun definisi- definisi tersebut adalah :
• Datum geodetik adalah titik asal dari sistem perhitungan dan permukaan tempat dilakukannya perhitungan-perhitungan
• Datum geodetik adalah himpunan parameter-parameter yang menggambarkan hubungan antara elllipsoid lokal dan sistem referensi geodetik global .
Berikut ini beberapa datum dalam geodesi : 2.2.1.1 Datum Vertikal
a. Geoid
Geoid adalah salah satu bidang equipotensial yang merepresentasikan bentuk bumi.
Bidang ini dianggap berimpit dengan permukaan laut rata-rata. Karena distribusi massa bumi yang tidak merata sehingga bentuk geoid menjadi tidak teratur. Sedangkan ellipsoid yaitu bidang referensi yang ditetapkan secara matematis dengan dimensi massa tertentu dan bentuk yang teratur. Maka ada perbedaan dari geoid terhadap ellipsoid yang disebut sebagai undulasi geoid (besaran vektor) dan defleksi vertikal (arah vektor).
11 Titik-titik di permukaan bumi mempunyai arah gaya berat berlainan dan potensial gaya berat tertentu. Permukaan yang merupakan tempat kedudukan titik-titik yang mempunyai potensial gaya berat sama besar disebut bidang nivo atau bidang ekuipotensial.
Geoid adalah salah satu bidang ekuipotensial diantara bidang ekuipotensial lainnya yang melingkupi bumi. Geoid merupakan permukaan acuan bagi pengukuran gaya berat dan sistem referensi tinggi. Bentuk dari geoid ini tergantung dari distribusi massa bumi tidak teratur maka bentuk geoid pun menjadi tidak beraturan. Geoid merupakan pendekatan terbaik dari bentuk fisik bumi yaitu sekitar 72% dari permukaan terestrial.
b. Mean Sea Level (MSL)
MSL adalah permukaan yang didefinisikan sebagai hasil rata-rata tinggi permukaan laut setiap saat. Stasiun pasang surut adalah sumber informasi dari data tinggi permukaan laut setiap saat. Di stasiun pasut dicatat saat air naik (pasang) dan turun (surut) dan air laut yang kemudian diolah sehingga diperoleh nilai MSL yang menyatakan posisi MSL. Pada satu titik pengamatan diperlukan interval waktu antara 1-19 tahun untuk menghasilkan MSL lokal.
MSL bukan merupakan bidang ekuipotensial. Bidang tersebut hanya menyebabkan adanya arus yang mengalir dari satu bidang ekuipotensial ke bidang ekuipotensial yang lain.
Umumnya geoid dikatakan mempunyai lokasi fisik yang sama dengan permukaan laut rata-rata global di mana pasang surut, keadaan atmosfir dan pengaruh arus tidak ada atau disebut juga sebagai permukaan laut rata-rata dalam keadaan tenang. Selisih antara geoid dan MSL adalah SST (Sea Surface Toppography).
c. Chart Datum
Chart datum atau bidang referensi kedalaman merupakan bidang referensi yang ditentukan setelah mengetahui data-data yang diamati pada saat pengamatan pasut muka air laut.
Asumsi bahwa muka laut antar stasiun pasut merupakan bidang datar atau penggunaan data pengamatan yang pendek secara sendiri-sendiri untuk penentuan datum tertentu, menyebabkan kesalahan datum lokal perlu diperhitungkan. Kesalahan datum vertikal akan membawa dampak yang besar dalam penetapan batas laut, terutama untuk kemiringan pantai yang landai.
12 International Hydrographic Organization (IHO) merekomendasikan bahwa Lowest Astronomical Tide (LAT) sebagai internasional Chart Datum. LAT digambarkan sebagai tingkatan pasang yang paling rendah yang dapat di prediksi pada setiap kombinasi kondisi-kondisi astronomi.
d. Elipsoid Referensi
Pada distribusi massa bumi yang teratur akan membentuk bidang ekuipotensial gaya berat yang teratur pula, yaitu elipsoid yang berputar pada sumbu pendeknya. Bidang elipsoid ditentukan sebagai bidang referensi hitungan yang tidak dapat dilakukan terhadap bidang geoid karena bentuknya tidak teratur. Bidang elipsoid yang dipilih harus elipsoid yang paling sesuai dengan bentuk geoid yang melingkupi permukaan bumi pada suatu daerah.
Untuk menentukan bentuk elipsoid yang paling sesuai (elipsiod referensi) adalah jika penyimpangan dari undulasi geoid paling minimum. Elipsoid referensi merupakan bidang acuan bagi koordinat titik tiga dimensi. Tinggi di atas elipsoid dihitung sepanjang garis normal yang melalui titik bersangkutan atau disebut juga sebagai tinggi geometrik.
Untuk saat ini bentuk elipsoid yang paling sesuai dengan bentuk geoid bumi adalah World Geodetic System 1984 (WGS’84). WGS dapat didefinisikan sebagai suatu sistem dari seluruh titik-titik di mana titik pusat sistem berimpit dengan pusat massa bumi.
2.2.2 Penentuan Tinggi Orthometrik Dengan Levelling
Dalam praktek selisih bacaan rambu belakang dengan bacaan rambu muka pada pengukuran sipat datar menghasilkan beda tinggi. Hal ini adalah benar sepanjang garis bidik (mendatar) sejajar dengan bidang nivo yang melalui masing-masing titik yang diukur. Dalam geodesi (fisik) definisi beda tinggi adalah jarak antara dua bidang nivo.
Pada kenyataannya menunjukkan bahwa secara global bidang-bidang nivo tidak saling sejajar, sebab percepatan gaya berat (g) akan makin besar apabila lintang (φ) makin besar pula. Dengan demikian apabila dikembalikan kepada definisi tersebut, pengukuran dengan sipat datar tidak memberikan arti geometrik sebagai beda tinggi antara dua bidang nivo.
Dengan demikian agar pengukuran sipat datar mempunyai kontrol artinya mempunyai syarat geometrik yang benar, perlu dilengkapi dengan pengukuran gaya berat. Ukuran tambahan ini juga akan memberikan pengertian tentang sistem tinggi.
13 2.3 Pengukuran Kedalaman ( Pemeruman )
Kedalaman laut adalah jarak antara dasar laut pada suatu tempat terhadap permukaan lautnya. Kedalaman laut ini dapat dibagi menjadi beberapa jenis, seperti kedalaman ukuran yaitu kedalaman yang didapat dari bacaan alat ukur; kedalaman lainnya adalah kedalaman peta, yaitu kedalaman dasar laut suatu tempat terhadap chart datumnya.
Pengukuran kedalaman laut dapat dilakukan dengan beberapa cara, metoda yang paling sederhana adalah cara mekanis dengan menggunakan galah atau tali ukur, sedangkan yang sangat canggih adalah dengan menggunakan sinar laser yang dipancarkan dari pesawat terbang. Namun cara yang sering digunakan adalah metoda perum gema (echosounder).
2.3.1 Cara Mekanis.
Cara yang paling sederhana dalam mengukur kedalaman laut adalah dengan menggunakan galah berskala, dengan membaca kedudukan muka laut pada skala galah maka kedalaman bacaan didapat. Namun cara ini sangat berkaitan dengan panjang galah, semakin panjang galah maka semakin banyak masalah didapat dalam pengukuran. Maka untuk lebih memudahkan pengukuran galah diganti dengan pita ukur berskala dengan pemberat diujungnya dikenal dengan sebutan lot, seperti terlihat pada Gambar 2.5.
Dengan cara ini pengukuran dapat dilakukan lebih dalam lagi namun masalah baru timbul diantaranya bila pemberat cukup ringan maka pita akan mudah dipengaruhi kedudukannya oleh arus laut sehingga bentangan pita akan melengkung, sedangkan bila pemberat cukup berat maka pita akan meregang sehingga kedalaman bacaan akan lebih kecil dari yang seharusnya.
Gambar 2.5 Pengukuran Kedalaman Cara Mekanis
14 Pada kedua cara mekanis tersebut diatas data yang didapat terbatas pada tempat atau posisi alat tersebut diturunkan, sedangkan diantara dua tempat yang berurutan tidak diketahui atau diasumsikan mempunyai kedalaman diantara kedua kedalaman pada sisinya, sehingga untuk mendapatkan ukuran yang lebih baik Interval jarak antara dua kedalaman dirapatkan namun berakibat waktu yang dibutuhkan untuk mengukur lebih lama.
Sekalipun demikian cara tersebut diatas tidak berarti tidak dapat digunakan pada masa kini, cara tersebut masih dapat digunakan dalam beberapa kondisi yaitu :
a. Daerah yang diukur mempunyai kelandaian rendah yang mempunyai permukaan relatif rata.
b. Pengukuran diikuti dengan penyapuan kedalaman walaupun dilakukan dengan cara yang juga sederhana ( Dragging ) untuk memeriksa dasar laut dari kedalalaman yang lebih kecil dari batas tertentu, seperti gosong-gosong pada kedalaman sampai 10 meter.
c. Pengukuran yang dilakukan untuk memeriksa secara acak pada daerah hasil ukuran yang akan disetujui.
2.3.2 Perum Gema
Cara ini menggunakan gelombang suara yang dipancarkan oleh transducer pemancar pada permukaan laut kemudian dipantulkan oleh dasar laut dan diterima kembali oleh transducer penerima, transducer pemancar dan penerima dapat terletak pada tempat yang terpisah ataupun yang relatif sama. Gelombang udara tersebut yang dikemas dalam bentuk pulsa-pulsa menjalar pada medium air laut dengan kecepatan kurang lebih 1500 m perdetik dengan panjang lintasannya dua kali kedalaman air laut yang dilaluinya.
Gambar 2.6 Alat Perum Gema ( Echosounder )
15 Pada alat ukur echosounder (Gambar 2.10) faktor ΔT diukur pada sistem pada alat sedangkan faktor C merupakan besaran konstanta yang menyatakan kecepatan standar yang digunakan pada alat tersebut. Pada kenyataannya nilai C tersebut perlu diberikan koreksi yang bergantung kepada sifat fisik medium yang dilalui gelombang suara, masing - masing memberikan andil dalam penentuan ketelitian kedalaman ukuran. Pada beberapa alat ΔT tidak diukur secara langsung akan tetapi dimanipulasikan dari gerakan stillus ( kawat pembakar ). Dengan penandaan saat gelombang dipancarkan dan diterima pada kertas grafik sepanjang lintasan kawat stilus, maka kedalaman ukuran dapat ditentukan dari jarak anaara kedua tanda tersebut. Sedangkan nilai C manipulasikan sebagai kecepatan lintasan pita stillus. Kedalaman ukuran digambarkan pada kertas grafik ( echogram ), seperti terlihat pada Gambar 2.7, garis jarak antara garis nol ( Zerro line ) dengan garis kedalaman, atau dapat juga ditampilkan dalam bentuk angka.
Beberapa alat telah menyediakan garis-garis skala kedalaman pada kertas grafiknya, sedangkan yang lainnya hanya berupa kertas polos/blanko saja. Selain dari pada gambar grafik hasil rekaman alat maka pada kertas grafik tersebut dapat juga dituliskan catatan yang diperlukan pada saat pengukuran, seperti tanggal, waktu, nomor lajur atau fix perum, dsb. Pada waktu atau tempat tertentu pada grafik dapat diberikan tanda garis fix untuk memberikan tanda pada posisi atau kedalaman tersebut dilakukan pengukuran posisinya atau hal lainnya yang dianggap penting.
16 Gambar 2.7 Kertas Grafik ( Echogram )
2.4 Penentuan Posisi di Laut Dengan GPS
Survei untuk penenentuan posisi dari suatu jaringan titik di permukaan bumi dapat dilakukan secara terestris maupun ekstra terestris, penentuan posisi titik-titik dilakukan dengan melakukan pengamatan terhadap target atau obyek yang terletak di permukaan bumi. Dalam metode penentuan posisi titik secara ekstra terestris, dilakukan dengan melakukan pengamatan atau pengukuran terhadap benda atau obyek di angkasa, baik berupa benda-benda, seperti bintang, bulan, dan quasar, maupun terhadap benda atau obyek buatan manusia seperti satelit.
Dari beberapa metode dan penentuan posisi secara ekstra terestris, GPS ( Global Positioning System ) adalah sistem yang saat ini paling banyak digunakan untuk keperluan survei penentuan posisi, termasuk penentuan posisi di laut. Karena ada beberapa hal yang menjadikan survei menggunakan GPS lebih banyak dimanfaatkan, yaitu :
Grafik Kedalaman Garis Nol Draft Transducer
Garis & Nomor Fix
Angka Garis Kedalaman
Garis Kalibrasi
a.
b.
j
c.
d.
2.4.1
Pada belak satel posis diten geos topo
Pada surve survei teres GPS.
Karena tid jaringan GP ribuan km.
Pelaksanaan kondisi cua Pada survei dan vertika
1 Prinsip
a dasarnya k kang ) den lit GPS yan
si dengan G ntukan adal sentrik satel sentris satel
ei GPS tida stris, yang d
dak memerl PS bisa me
n survei GP aca.
i GPS koor l).
Penentuan
konsep dasa ngan jarak, ng koordina GPS diperli
ah vektor p lit GPS (r) t lit terhadap
Gambar
ak diperluka diperlukan
lukan salin empunyai sp
PS dapat dil
rdinat titik-t
n Posisi di L
ar penentua yaitu deng atnya telah ihatkan pad posisi geose telah diketa
pengamat (
r 2.8 Prinsi
an saling k adalah salin
ng keterliha pasi jarak y
lakukan sian
titik ditentuk
Laut denga
an posisi de gan penguk h diketahui.
da Gambar entrik penga ahui maka y
(ρ).
ip Dasar Pe (Pendekata
keterlihatan ng keterliha
atan antar yang relatif
ng maupun
kan dalam
an GPS
ngan GPS a kuran jarak Secara ve 2.8. Dalam amat (R). U yang perlu d
enentuan P an Vektor)
antartitik s atan antara
titik, mak jauh sampa
malam hari
tiga dimens
adalah rese secara sim ktor, prinsi m hal ini pa Untuk itu k ditentukan a
Posisi Deng
seperti haln titik denga
ka titik-titik ai puluhan
i serta dalam
si (posisi ho
ksi ( pengik multan ke b
ip dasar pe arameter ya karena vekto
adalah vekto
gan GPS
17 nya pada an satelit
k dalam maupun
m segala
orisontal
katan ke beberapa enentuan ang akan
or posisi or posisi
Pu
Pada satel dapa mela hany
Pada meka posis
Posi diny akan posit terha terha meng Di s peng yang
usat Bumi
a pengamata lit dan buka at diterapkan akukan pen ya terhadap
a operasion anisme pen si, yang aka
si yang dibe yatakan dala n ditentukan tioning). P adap pusat adap titik
ggunakan m amping itu, gamatan set g biasanya d
ρ 2
ρ 1
an dengan an vektor-ny
n. Untuk m ngamatan te satu satelit,
nalisasi, pri ngaplikasian an dijelaska
Gambar
erikan oleh am datum W n posisinya Posisi titik
bumi deng lainnya ya metode difer , GPS dapa telah data p dilakukan un
ρ 4
ρ 3
GPS, yang ya. Oleh seb mengatasi ha erhadap beb , seperti yan
insip penen nnya dapat n lebih lanj
r 2.9 Prinsi
GPS adalah WGS (Wor a dapat diam
dapat dite gan mengg ang telah d
rensial (rela at memberik
engamatann ntuk menda
bisa diuku bab itu rumu
al ini, pene berapa sate ng ditunjukk
ntuan posis t diklasifika
ut pada sub
ip Dasar Pe
h posisi tiga ld Geodetic m (static p entukan den gunakan me
diketahui k atif) yang m kan posisi s nya diprose apatkan kete Satelit G
ur hanyalah us yang terc entuan posis elit sekaligu kan pada ga
i dasar den asikan atas bbab berikut
enentuan P
a dimensi (X c System) 1 positioning) ngan meng etode penen koordinatny menggunakan
secara insta es secara leb
elitian yang GPS
jarak antar cantum pad si pengamat us secara s ambar 2.9.
ngan GPS, beberapa tnya.
Posisi Deng
X , Y , Z ata 1984. Deng
ataupun b ggunakan s
ntuan posis ya (stasiun
n minimal d an (real time bih ekstensi
lebih baik.
r pengamat da gambar 2 t dilakukan simultan, da
berdasarka metode pe
gan GPS
aupun φ, λ, an GPS, tit bergerak (ki satu receiv si absolut, referensi) dua receiver
e) ataupun if (post pro
18 t dengan .8 tidak n dengan an tidak
an pada enentuan
h) yang tik yang inematic ver GPS
ataupun dengan r GPS.
sesudah cessing)
19 Metode Absolut Metode Relatif
Statik
Kinematik
2.4.2 Metode Penentuan Posisi
Dalam pengukuran dengan GPS dikenal beberapa metode penentuan posisi dan secara umum dapat dibagi sebagai berikut
Secara umum posisi dapat ditentukan dengan mengacu pada :
a. Suatu sistem koordinat yang tetap yang didefinisikan dengan baik, yaitu yang diorientasikan, biasanya ke pusat massa bumi, disebut sebagai Penentuan Posisi Absolut ; atau
b. Ke titik lainnya, yaitu dengan menempatkan satu titik di bumi sebagai titik asal suatu sistem koordinat lokal, disebut sebagai Penentuan Posisi Relatif.
Namun di dalam penentuan posisi dengan metode-metode tersebut dikenal dua besaran pengukuran atau pengamatan dengan GPS, yaitu pengukuran pseudorange dan pengukuran fase. Kedua metode tersebut dapat digunakan untuk penentuan posisi absolut (point positioning), juga penentuan posisi relatif (differential positioning).
2.4.2.1 Penentuan Posisi Absolut
Penentuan posisi secara absolut (absolute positioning) merupakan metode yang paling mendasar dari GPS [Abidin, 2000]. Dalam metode ini hanya diperlukan satu receiver GPS dan yang umum digunakan pada metode ini adalah GPS tipe navigasi (handheld). Pada penentuan posisi secara absolut pada suatu epok dengan menggunakan data pseudorange, ada empat parameter yang harus ditentukan yaitu parameter koordinat (X,Y,Z atau φ, λ, h) dan parameter kesalahan jam receiver GPS. Oleh sebab itu pada penentuan posisi secara absolut pada suatu epok dengan menggunakan data pseudorange diperlukan minimal pengamatan jarak ke empat buah satelit.
2.4.2 Yang mene terha peng diket lainn Tuju terse K ko deng
Ga
2.2 Penentu g dimaksud entukan bes adap titik la gamatannya tahui koord nya ditempa uan penentu ebut. Jika ke
oordinatnya gan persama
Dimana 1
ambar 2.10
uan Posisi R d dengan pen sarnya beda ain yang aka a salah satu dinatnya ata atkan pada t uan posisi r
edua receiv a telah dik aan sebagai
vektor peng
2
0 Penentua
Relatif nentuan pos a koordinat an ditentuka u alat pene au titik yang
titik lain yan relatif adal ver masing-m ketahui dan
berikut :
gamatan
rec
n Posisi de
sisi relatif a antara titik an koordina erima (recei
g dianggap ng akan dite ah menentu masing dile
titik U tid
..
3
eiver
engan Meto
adalah pene k yang diket atnya, atau d iver) ditem sebagai tit entukan pos ukan vekto
takkan di ti dak diketah
...
4
ode Pseudor
ntuan posis tahui koord dengan perk mpatkan pad ik referensi sisinya.
r jarak ant itik K dan t hui, posisi
...
range
si suatu titik dinatnya (titi kataan lain d da titik yan i dan alat p
tara kedua titik U, dim titik U dit
...
20 k dengan ik tetap) di dalam ng telah penerima
receiver ana titik tentukan
...(2.3)
21 Penentuan posisi relatif efektif jika pengamatan dilakukan secara simultan di kedua titik pengamatan, yaitu di titik yang diketahui dan tidak diketahui posisinya. Hal ini dimaksudkan untuk mendapatkan pengamatan dengan besar kesalahan yang sama di kedua titik tersebut, sehingga bila diselisihkan akan diperoleh posisi relatif yang bebas kesalahan, terutama kesalahan akibat ionosfer dan troposfer. Penentuan koreksi diferensial pada pengamatan pseudorange dapat dikelompokkan menjadi dua bagian yaitu DGPS (Differential Global Positioning System) dan ACS (Active Control System). Dalam subbab selanjutnya akan dibahas tentang penentuan posisi menggunakan metode DGPS.
2.3.2.3 Metode Penentuan Posisi dengan Sistem DGPS
Penentuan posisi kinematik dimaksudkan sebagai penentuan posisi suatu titik dimana titik yang akan ditentukan posisinya bergerak. Penentuan posisi titik yang bergerak ini dapat dilakukan dengan metode pengamatan relatif (point positioning) ataupun dengan metode pengamatan relatif (differential positioning), dengan besaran pengamatan menggunakan pseudorange atau beda fase (carrier phase). Hasil penentuan posisinya bisa didapatkan atau diperlukan pada saat pengamatan (real time) ataupun sesudah pengamatan (post processing).
Pada pelaksanaan penentuan posisi di laut, metode penentuan posisi kinematik yang digunakan adalah sistem DGPS (differential GPS). Pada metode pengamatan dengan DGPS dibutuhkan minimum dua receiver GPS yaitu di stasiun acuan dan lainnya di stasiun pemakai. Stasiun acuan adalah stasiun yang telah diketahui koordinatnya sedangkan stasiun pengamat adalah stasiun pengamat yang akan ditentukan posisinya dengan DGPS.
Stasiun Acuan di titik yang telah diketahui posisinya mengukur jarak ke semua satelit GPS yang dapat teramati. Dari hasil pengukuran data ephimeris dapat diperoleh jarak yang sebenarnya antara satelit GPS dengan stasiun acuan di darat. Perbedaan hasil ukuran dan hasil hitungan jarak diperoleh nilai koreksi jarak ke masing-masing satelit. Sistem DGPS ini dapat dilihat pada Gambar 2.11.
22 Gambar 2.11 Sistem DGPS
Jika hasil koreksi jarak dari stasiun acuan dapat digunakan untuk koreksi jarak hasil pengukuran di stasiun pengamat (kapal laut), maka akan diperoleh data pengukuran ‘yang telah dikoreksi’. Atau dengan kata lain bisa menghapus kesalahan pengukuran jarak yang timbul di stasiun pemakai (kapal laut). Hal ini dimungkinkan apabila stasiun pemakai dan stasiun acuan mengamati kelompok satelit yang sama.
Prinsip DGPS tersebut cocok digunakan untuk jarak antara stasiun pengamat dengan stasiun referensinya pendek.
Dari pernyataan di atas sedikitnya tiga komponen sistem dalam teknik DGPS, yaitu : 1. Sistem DGPS stasiun acuan yang bertugas mengamati sinyal dari satelit GPS dan
melakukan koreksi terhadap data hasil pengukuran. Sistem ini memiliki 4 bagian utama, yaitu receiver acuan, pembangkit koreksi diferensial, pembentuk format panduan koreksi diferensial, dan tampilan kontrol.
2. Sistem DGPS stasiun pemakai, yang bertugas mengamati sinyal satelit GPS dan melakukan koreksi data pengamatan dengan data koreksi yang diterima dari sistem DGPS stasiun acuan.
23 3. Sistem DGPS hubungan data, yang bertugas memancarkan sebagian atau seluruh data diferensial ke stasiun pemakai untuk pengolahan secara real time. Sistem ini terpisah di dua lokasi, satu di stasiun acuan dan lainnya di stasiun penerima.
2.3.2.4 Wide Area DGPS (WADGPS)
WADGPS merupakan pengembangan dari DGPS. Sistem ini akan menghasilkan koreksi diferensial untuk wilayah yang lebih luas. Ide dasar dari pengembangan sistem ini adalah keterbatasan stasiun acuan lokal yang mempunyai ketergantungan antara koreksi diferensialnya dengan jarak antara stasiun acuan dan pemakai.
Jaringan WADGPS terdiri dari satu stasiun master, beberapa stasiun acuan lokal, dan komunikasi data. Setiap stasiun acuan lokal dilengkapi dengan jam rubidum dan alat penerima GPS yang mampu melacak semua satelit yang terlihat. Data GPS yang diambil dari tiap stasiun acuan lokal dikirim ke stasiun master. Stasiun master mengestimasi parameter hambatan ionosfir, dan kesalahan jam dan ephemeris satelit, berdasar pada data posisi acuan yang sudah diketahui dan informasi yang dikumpulkan. Koreksi yang diperoleh kemudian dikirimkan ke pemakai menggunakan sistem komunikasi yang cocok, seperti satelit atau gelombang radio.
Proses penghitungan koreksi dapat dilihat sebagai berikut :
1. Stasiun acuan lokal pada posisi yang sudah diketahui mengumpulkan data pseudorange GPS dari semua satelit yang terlihat.
2. Pseudorange dan ukuran hambatan ionosfir dikirim ke stasiun master.
3. Stasiun master menghitung koreksi.
4. Koreksi dikirimkan ke pemakai.
5. Pemakai menerapakan koreksi ke pseudorange amatan untuk meningkatkan ketelitian pemakaian.
